连接器标准和规范
电连接器标准
电连接器标准
电连接器标准是确保电连接器质量和性能的一系列规范和要求。
这些标准涵盖了电连接器的设计、制造、测试和使用等方面，以确保其在各种应用中的可靠性和性能。
以下是一些常见的电连接器标准：
1.IEC 60320：这是国际电工委员会（IEC）制定的一组关于在250V电压以下，连接电线与电器非锁
扣装置的互连耦合器的标准。
它包括了两极带地线或不带地线的用于交流回路的连接器，规定了连接器的额定电压、电流、温度等要求。
-STD-810：这是美国军方制定的一套关于连接器环境适应性的标准，包括耐冲击、振动、温度、
湿度等方面的要求，以确保连接器在各种恶劣环境中都能可靠运行。
3.J1772：这是关于直流快速充电的标准，其核心为Combo Connector。
该标准规定了连接器的尺寸、
功率、安全等要求，使其适用于各种电动汽车的充电需求。
此外，还有其他一些标准和规范，如UL、CE、VDE等，这些标准都对电连接器的性能和安全性提出了要求。
在选择和使用电连接器时，应根据具体的应用场景和需求，选择符合相应标准和规范的产品，以确保其质量和可靠性。
以上内容仅供参考，如需了解更多信息，建议查阅相关文献或咨询专业人士。
连接器的测试标准
连接器的测试标准
一、引言
二、连接器的物理特性测试标准
1．外形尺寸：包括连接器的外形尺寸、公称尺寸、总长度、总宽度、厚度、外壳厚度、把手高度、窗口宽度等；
细节要求：公称尺寸精度为±0.3mm，总长度精度为±0.5mm，总宽度
精度为±0.2mm，厚度精度为±0.1mm，外壳厚度精度为±0.1mm，把手高
度精度为±0.2mm，窗口宽度精度为±0.2mm。
2．连接器结构：包括连接器构件、插芯、拔插件、凸块、锁定元件等；
细节要求：如果有多个插芯，则所有插芯必须都是弹性的，拔插件必
须能够很好的与插芯连接，凸块的位置及尺寸与插芯的设计有效空间及性
能有关，锁定元件必须能够稳定的锁定连接件，以保证整个连接结构的牢
固可靠。
3．连接器连接件：包括连接器的导线、连接片、金属导线、接地片等；。
crc9连接器标准

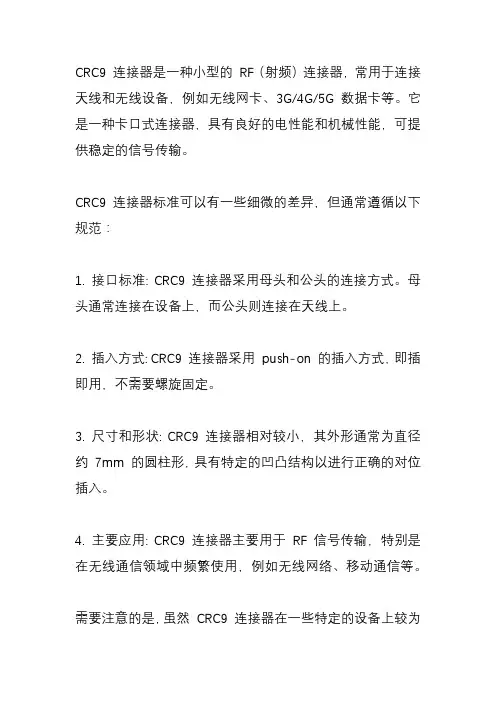

CRC9 连接器是一种小型的RF（射频）连接器，常用于连接天线和无线设备，例如无线网卡、3G/4G/5G 数据卡等。
它是一种卡口式连接器，具有良好的电性能和机械性能，可提供稳定的信号传输。
CRC9 连接器标准可以有一些细微的差异，但通常遵循以下规范：
1. 接口标准: CRC9 连接器采用母头和公头的连接方式。
母头通常连接在设备上，而公头则连接在天线上。
2. 插入方式: CRC9 连接器采用push-on 的插入方式，即插即用，不需要螺旋固定。
3. 尺寸和形状: CRC9 连接器相对较小，其外形通常为直径约7mm 的圆柱形，具有特定的凹凸结构以进行正确的对位插入。
4. 主要应用: CRC9 连接器主要用于RF 信号传输，特别是在无线通信领域中频繁使用，例如无线网络、移动通信等。
需要注意的是，虽然CRC9 连接器在一些特定的设备上较为
常见，但由于市场上存在多种连接器类型和标准，不同设备可能采用不同类型的连接器。
在选择连接器时，建议参考设备制造商的手册或规格说明，以确保使用正确的连接器类型和标准。
14个连接器的选型标准,你知道吗？
现在不管是在生活中还是企业应用中，常用连接器种类比较广泛，从D型连接器到经常用的连接器有12大类，它的选型原则有哪些呢？主要包括有载流量、阻抗匹配、屏蔽、通用性、成本、供货情况等十四项标准，这可以说是连接器选型要知道的知识要点，下面来讲解这十四项标准；1 .载流量：在选择走电源信号的连接器时候对于连接器的载流量比较关注，要采用降额设计，同时注意引脚之间的绝缘耐压。
2. 结构尺寸：连接器的外形尺寸是非常重要的，在产品中连接都有一定的空间限制，尤其是单板上连接器，不能与其他部件干涉。
根据使用空间、安装部位选择合适的安装方式（安装有前安装和后安装，安装固定方式有抑钉、螺钉、卡圈或连接器本身卡销快速锁定等）和外形（直式、弯式，T型，圆形，方形）。
3. 阻抗匹配：有些信号有阻抗要求，尤其是射频信号，对阻抗匹配要求更为严格, 阻抗不匹配时候会引起信号反射，从而影响信号传输。
一般信号传输对连接器的阻抗没有特殊要求4. 屏蔽：随着通讯产品的发展，EMC越来越受到重视，选择的连接器时候需要有金属外壳，同时线缆需要有屏蔽层，屏蔽层要与连接器的金属外壳相连接，达到屏蔽效果，也可以采用注塑方法，将插头部位用铜皮包裹，线缆的屏蔽层与铜皮焊接在一起。
5. 防误插：防误插有两方面：一方面是连接器本身，连接器本身旋转180度、错位错误连接导致信号错误连接，此时需要注意尽可能选择防误插连接器，或者通过调整连接器相对位置关系使装配唯一化;另一方面，出于减少物料种类考虑，几种信号都采用相同连接器，此时就可能出现将A插头插到B插头上去，此时就需要注意，如果出现这样情况时会引起严重后果的时候，必须将A、B接口选择为不同类型的插座。
6. 可靠性：连接器用来连接信号，因此连接部位要可靠（例如面接触要优于点接触，针孔式要优于片簧式等）。
7. 通用性：在连接器的选择过程中要尽可能选择通用的物件，尤其同系列产品之间，连接器的选择具有很强的通用性，减少物料种类，增加数量降低成本，同时降低供货风险。
连接器基础知识及检验标准
结构：由插头 和插座两部分 组成，插头插 入插座形成连
接
工作原理：通 过插头和插座 的接触，实现 电流、信号等
传输
连接方式：有 线连接和无线
连接
连接器类型： 根据用途和性 能，可分为电 源连接器、信 号连接器、数
据连接器等
应用场景：广泛应用于电子、通信、汽车、医疗等领域 优势：提高连接效率，降低故障率 优势：提高信号传输质量，降低干扰 优势：提高设备可靠性，延长使用寿命
接触不良：检查连接器是否松动或损坏，必要时更换 信号干扰：使用屏蔽线或屏蔽连接器，减少电磁干扰 连接器过热：检查连接器是否过载，必要时更换更大容量的连接器 连接器损坏：检查连接器是否损坏，必要时更换新的连接器 连接器安装错误：检查连接器是否安装正确，必要时重新安装 连接器防水问题：检查连接器是否防水，必要时使用防水连接器或采取
外观检查：观察连接器的 外观是否完好，有无破损、 变形等现象
尺寸测量：测量连接器的 尺寸是否符合标准，如长 度、宽度、高度等
电气性能测试：测试连接 器的电气性能，如电阻、 电容、电感等
机械性能测试：测试连接 器的机械性能，如抗拉强 度、抗弯强度、耐磨性等
环境适性测试：测试连 接器在不同环境下的性能， 如高温、低温、湿度等
安全测试：满足安全要求，如绝缘电阻、 耐压测试等
连接器检验标准的 应用
确定检验标准： 准备检验工具：
根据连接器的 根据检验标准，
类型、用途和 性能要求，选 择合适的检验
准备相应的检 验工具和设备。
标准。
检验样品：按 照检验标准， 对连接器样品
进行检验。
记录检验结果： 将检验结果记 录在检验报告 中，包括检验 项目、检验方 法、检验结果
连接器标准和规范
连接器标准和规范连接器标准和规范一.工业连接器的标准1. 美国材料与试验学会(ASTM)The American Society for Testing and Material(缩写为ASTM)是一个全美性的学术协会,其目的是进行材料的研究和标准化。
负责公布标准,试验方法,推荐性用法,定义及其它有关材料。
其制定的有关连接器的标准,符号和编号均按照ASTM体系。
“B”表示有色金属委员会,后面的数字为标准号,紧接着的数字则表示该标准被首次通过的年份,括号内的日期是指最近修订版的年份, “*”则表示该标准是已被批准的美国国家标准。
ASTM连接器标准表*－1标准描述 FOXCONN适用范围*B63-49(1970) 金属导体电阻及接触材料的电阻率的测试方法 ALL*B182-49(1970) 电接触材料的寿命试验 ALL*B193-72A 导电材料电阻率的测试方法 ALL*B277-72 电接触材料硬度的测试方法 ALL*B326-72 微型接触件电阻特性测试方法 ALL*B340-61(1972) 电接触件制成品的保证试验方法 ALL*B477-72 可锻贵金属电接触材料一般要求规范 REFB522-70 电接触用的Au-Ag-Pd合金规范 ALLB539-70 电连接(静态接触)的接触电阻的测量方法 ALLB540-70 电接触件用的Pd合金规范 ALLB541-73 电接触件用的Au合金规范 ALLB542-71 电接触件及其使用的有关术语的定义 ALLB563-72 电接触件用Pd-Ag-Cu合金规范 REFB576-73 电接触材料大电流电弧腐蚀试验设计的实用参考方法 Audio Jack ,Power JackB583-73 金属基片上镀金层的多孔性试验方法 ALLB596-73 Au-Cu合金电接触材料规范 ALL2. 美国电子工业协会(EIA)Electronic Industries Association(缩写为EIA)接触件方面的标准工作被列在EIA和JEDEC(美国电子器件工程联合委员会)标准以及工程技术出版物的目录中。
连接器最终检验规范
连接器最终检验规范一、引言连接器在电子设备中起着至关重要的作用，它负责实现电路的连接和信号的传输。
为了确保连接器的质量和性能符合要求，制定一套严格的最终检验规范是必不可少的。
二、适用范围本检验规范适用于本公司生产的各类连接器产品，包括但不限于电源连接器、信号连接器、数据连接器等。
三、检验环境1、温度：20℃ 25℃2、相对湿度：40% 60%3、光照：充足均匀的自然光或照明灯光四、检验设备和工具1、游标卡尺2、千分尺3、拉力试验机4、耐压测试仪5、绝缘电阻测试仪6、显微镜7、塞规8、通止规五、外观检验1、连接器的外观应整洁，无明显的划痕、裂纹、变形、氧化、污渍等缺陷。
2、插针和插孔应无弯曲、折断、缺失、毛刺等现象。
3、外壳表面的标识应清晰、准确，无模糊、掉色等情况。
4、塑料部件应无气泡、缩水、缺料等缺陷。
六、尺寸检验1、按照产品设计图纸，使用游标卡尺、千分尺等测量工具，对连接器的关键尺寸进行测量，包括长度、宽度、高度、孔径、间距等。
2、尺寸偏差应符合设计要求和相关标准。
七、插拔力检验1、使用专用的插拔力测试设备，对连接器的插拔力进行测试。
2、插入力和拔出力应在规定的范围内，以确保连接器的插拔性能良好，且不会过松或过紧。
八、电气性能检验1、导通电阻使用微电阻测试仪，测量连接器的导通电阻。
导通电阻应符合产品规格书的要求。
2、绝缘电阻使用绝缘电阻测试仪，在规定的电压下，测量连接器的绝缘电阻。
绝缘电阻应达到规定的最小值。
3、耐压测试使用耐压测试仪，对连接器施加规定的电压，持续一定时间，观察是否有击穿或闪络现象。
九、可靠性检验1、耐盐雾试验将连接器放入盐雾试验箱中，按照规定的时间和条件进行试验，试验后检查连接器的外观和性能是否受到影响。
2、振动试验将连接器安装在振动试验台上，进行规定的振动试验，试验后检查连接器的结构和性能是否完好。
3、高温高湿试验将连接器放入高温高湿试验箱中，按照规定的条件进行试验，试验后检查连接器的性能是否正常。
连接器规范和测试要求完整版
连接器规范和测试要求完整版在电子设备的设计与制造中，连接器是不可或缺的组成部分。
它们用于连接各种电子元件和电路板，确保电子设备的正常运行。
为了确保连接器的可靠性和稳定性，制定了一系列的连接器规范和测试要求。
首先，连接器规范包括以下几个方面：1.外观和尺寸：连接器应具有统一的外观和尺寸，以确保可以正确插入相关设备和电路板上的插槽或插针。
通常规定连接器的壳体材料、颜色、形状和尺寸范围。
2.电气特性：连接器应符合一定的电气特性要求，包括额定电压、额定电流、绝缘电阻、接触电阻等。
这些要求能够确保连接器在正常工作条件下能够提供稳定的信号传输和电力供应。
3.机械性能：连接器应具有一定的机械强度和抗振动、抗冲击性能，以确保在设备工作过程中不会出现插接不良或者断开连接等问题。
同时，连接器应具备一定的耐磨性和耐腐蚀性，以保证其长期稳定工作。
4.环境适应性：连接器应具备一定的环境适应性，能够在不同的温度、湿度和气压条件下正常工作。
同时，连接器应具备防护等级，能够防止尘土、水分或其他外界物质对其造成损害。
5.接口标准：连接器应符合相关的接口标准，以确保可以与其他厂家的设备或电路板进行互联互通。
这些标准通常规定了连接方式、引脚布局、通信协议等。
除了连接器规范外，还有一系列的测试要求用于确保连接器的质量和可靠性。
1.电气性能测试：通过电气特性测试，可以测试连接器的额定电压、额定电流、绝缘电阻、接触电阻等参数是否符合要求。
常用的测试方法包括电流承载能力测试、绝缘电阻测试等。
2.机械性能测试：通过机械性能测试，可以测试连接器的插接次数、插入和拔出力、机械强度等参数是否符合要求。
常用的测试方法包括插拔力测试、插接寿命测试等。
3.环境适应性测试：通过环境适应性测试，可以测试连接器在不同的环境条件下的工作性能和防护等级。
常用的测试方法包括温度循环测试、湿度测试等。
4.可靠性测试：通过可靠性测试，可以测试连接器在长时间工作条件下的稳定性和可靠性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
连接器标准和规范连接器标准和规范一.工业连接器的标准1. 美国材料与试验学会(ASTM)The American Society for Testing and Material(缩写为ASTM)是一个全美性的学术协会,其目的是进行材料的研究和标准化。
负责公布标准,试验方法,推荐性用法,定义及其它有关材料。
其制定的有关连接器的标准,符号和编号均按照ASTM体系。
“B”表示有色金属委员会,后面的数字为标准号,紧接着的数字则表示该标准被首次通过的年份,括号内的日期是指最近修订版的年份, “*”则表示该标准是已被批准的美国国家标准。
ASTM连接器标准表*－1标准描述 FOXCONN适用范围*B63-49(1970) 金属导体电阻及接触材料的电阻率的测试方法 ALL*B182-49(1970) 电接触材料的寿命试验 ALL*B193-72A 导电材料电阻率的测试方法 ALL*B277-72 电接触材料硬度的测试方法 ALL*B326-72 微型接触件电阻特性测试方法 ALL *B340-61(1972) 电接触件制成品的保证试验方法 ALL*B477-72 可锻贵金属电接触材料一般要求规范 REF B522-70 电接触用的Au-Ag-Pd合金规范 ALL B539-70 电连接(静态接触)的接触电阻的测量方法 ALL B540-70 电接触件用的Pd合金规范 ALLB541-73 电接触件用的Au合金规范 ALL B542-71 电接触件及其使用的有关术语的定义 ALL B563-72 电接触件用Pd-Ag-Cu合金规范 REFB576-73 电接触材料大电流电弧腐蚀试验设计的实用参考方法 Audio Jack ,Power JackB583-73 金属基片上镀金层的多孔性试验方法 ALL B596-73 Au-Cu合金电接触材料规范 ALL2. 美国电子工业协会(EIA)Electronic Industries Association(缩写为EIA)接触件方面的标准工作被列在EIA和JEDEC(美国电子器件工程联合委员会)标准以及工程技术出版物的目录中。
从这个内容广泛的目录中可取得下列与接触件直接或间接的标准。
EIA连接器电接触件标准表*－2标准描述 FOXCONN适用范围RS-232 串接及并接D-SUB口规范 D-SUB RS-364,ANSI 低频电连接器:统一的试验规程 ALLC83,63-1971RS-380,ANSI 电连接器小型接触件标准:尺寸和公差选择指南 ALLC83,64-1971RS-403 精密同轴连接器:电气特性及机械特性 BNCEIA364 电子组件测试方法 ALL3. 美国印制电路协会(IPC)International Printed Corporation(缩写为IPC)连接器委员会的研究活动具有特别的意义,自1957年来,IPC制订和发布了很多规范,这些规范在工业中得到广泛应用。
IPC最初的标准是在1960年发布的。
其制定的文件包括如下的标准。
IPC印制电路连接器标准表*－3标准描述 FOXCONN适用范围IPC-FC-218B 扁平带状电缆连接器规范,EIA P5.1委员会协调 CABLE COMIPC-FC-225 扁平电缆 CABLEIPC-FC-240 柔性电路精线IPC-FC-250 柔性电路精线IPC-C405,ANSI 印制电路板连接器:多接触件电连接器的要求(与EIA P5.1委员会协调,仍为RS-460标准) ALLC83,88-1975IPC-D-300 印制电路尺寸公差 REFIPC-ML-910 多层印制电路设计 REFIPC-ML-910 多层印制电路性能 REFIPC-ML-910 多层印制电路文件编制 REFIPC-ML-910 柔性印制电路性能 REFIPC-TM-650 试验方法手册 REF注:上述IPC-TM-650试验方法手册中,已由试验方法和连接器委员会批准的十四种试验方法如下:a. 接触电阻(3.1)b. 接触件固定性(3.2)c. 压接抗拉强度(3.3)d. 耐久性(3.4)e. 湿度(3.5)f. 绝缘电阻(3.6)g. 低电平电路(3.7)h. 机械冲击(3.8)i. 盐雾(3.9)j. 可焊性k. 热冲击(3.11)l. 振动(3.12)m. 耐电压(3.13)n. 高温寿命(3.14)二. 军用连接器标准:美国军用连接器标准内容相当广泛,其中一些常见的可供FOXCONN计算机连接器参考和借用的标准见表*－4。
常见美国MIL电连接器标准表*－4标准描述 FOXCONN适用范围MIL-STD-1353 连接器本标准规定了军用设备的一般用途的圆形连接器,重负荷圆形连接器,机柜连接器,印制电路板连接器,测试型连接器,一般负荷的电源连接器,射频同轴连接器及其有关金属构件选择的要求。
REFMIL-STD-1549 通用端接系统(CTS) MIL-STD-1549《电气及电子组件通用端接系统》出版于1974年7月19日。
其目的为: “规定了电气,电子组件或端子连接器装置(模块组件和拼接体)的通用端接系统所必须的附加设计,技术和性能要求。
” ALL MIL-C-3767 电源连接器本规范包括电压达600V的直流电路或频率达400Hz,电压达600V的交流电路用的刀形接触件电源连接器的一般要求。
PowerJackMIL-C-5015 圆形连接器本规范包括具有焊接式接触件或可拆卸压接式接触件的圆形连接器。
这些连接器用于电子,电源和控制电路中。
REF MIL-C-5015 印制电路连接器本规范包括1/16,3/32和1/8英寸的印制电路板用的以及印制电路板之间互联用的多接触件连接器。
这些连接器用来提供印制电路与普通电路之间的可靠的连接。
其接触件中心距有: 0.050",0.100",0.125",0.156",0.200"几种。
接触件数目有: 6,10,12,15,28,29,30,35, 36,43,44,56,72,86,100,110, 120, 128,132等,接触件排数一般有一排和两排。
QF,QB,QLMIL-C-10544 (SIGC)高频连接器本规范包括的连接器适用于电压从60MV(最小)~60V(最大)和电流最大为0.5A的音频电路中使用,应用场合如手持式送受话器,头戴式送受话器以及扬声器等。
该连接器的电路应用如下:A.送受话器 B.送受话器回线(接地) C.扩音器 D.扩音器回线(应用导线) E.通过开关的扩音器回线(接地) F.控制G.控制回线(接地) H.电源遥控I.中继接地J.扬声器. Audio Jack 标准描述 FOXCONN适用范围MIL-C-26482圆形连接器本规范包括两个系列的耐环境快速分离小圆形连接器的一般要求。
每一系列均含有气密封插座。
当采用功率接触件时,两个系列的连接器可相互插配,而采用屏蔽接触件时则不能相互插配。
REFMIL-C-28754(EC)模块连接器本规范规定了基板(插座)连接器,模块(插头)连接器,电缆连接器及其零件的一般要求。
本规范规定的连接器及其零部件预定用于地面支撑设备和舰船电气和电子设备中。
REFMIL-24308机柜连接器本规范包括具有可拆卸压接式接触件和不可拆卸焊接式接触件的带定位外壳小型机柜连接器。
D-SUB,DS,DZ,DTMIL-C-38999圆形连接器本标准适用于两种系列的耐环境快速分离卡口式高密度小圆形电连接器,这些连接器在-65℃到200℃的高温范围内连续工作。
它们按MIL-STD-790 “可靠性保证程序”的规定供货。
REFMIL-C-39012同轴连接器本规范规定了射频连接器的一般要求和试验,这些连接器与软射频电缆及某些其它类型的同轴传输线相配用。
其包括的系列见 BNCMIL-C-55302印制电路连接器本规范规定了用于印制电路组件及其附件的连接器(插头和插座)。
这些连接器可分别符合MIL--275,MIL-P-55110和MIL-P-55424的单面印制电路,双面印制电路和多层印制电路。
接触件中心距有: 0.05",0.075",0.090", 0.100",0.150",0.156",0.200"。
接触件数目15,19,20,23, 25, 26,28,30,33,37,39,40,41, 42,44,49,50,56,58,59,60,61,66,70, 72,80,90,96,100,110,120, 128, 150,160,180。
QF,QB,QLMIL-C-81659矩形连接器本规范适用于两个系列的具有压接式可拆卸接触件的矩形连接器。
这些连接器具有单,双联,三联和四联绝缘安装板外壳结构。
DS,DT,DZMIL-C-83515A带状电缆连接器本规范规定了电信应用中标准带状电缆连接器的一般要求和试验。
SCSIMIL-P-81728A 电镀锡铅规格。
ALLMIL-T-10727B 电镀锡规格。
ALLMIL-G-45204C 电镀金规格。
ALLMIL-STD-790 可靠性保证程序。
ALL三. 通用印制电路规范通用印制电路规范表*－5标准描述 FOXCONN适用范围EIA RS-208 印制电路的精确度与重合度。
来源于电子工业协会(EIA)。
REFUL796(ANSI C33.46) 印制电路板的安全标准。
来源于保险商试验室(UL)。
REFIEC 326 印制电路板的一般要求和测量方法。
来源于国际电工委员会。
REFIEC-512-3 IEC载流能力测试标准。
ALL同轴连接器系列表*－6适用文件可应用的特性 Foxconn适用范围MIL-C-39012N系列螺纹连接, 适用于外径在0.300~0.550英寸的射频电缆。
最大工作电压─在海平面时,1000V有效值。
REFC系列卡口连接, 适用于外径在0.300~0.550英寸的射频电缆。
最大工作电压─在海平面时,1000V有效值。
REFBNC系列卡口连接, 适用于外径在0.150~0.250英寸的射频电缆。
最大工作电压─在海平面时,500V有效值。
BNCTNC系列螺纹连接, 适用于外径在0.150~0.250英寸的射频电缆。
最大工作电压─在海平面时,500V有效值。
REFSC系列螺纹连接, 适用于外径在0.300~0.550英寸的射频电缆。
最大工作电压─在海平面时,1000V有效值。
REFQL系列外径在0.870~1.195英寸的射频电缆用的高压大功率连接器。
最大工作电压─在海平面时,5000V有效值。
