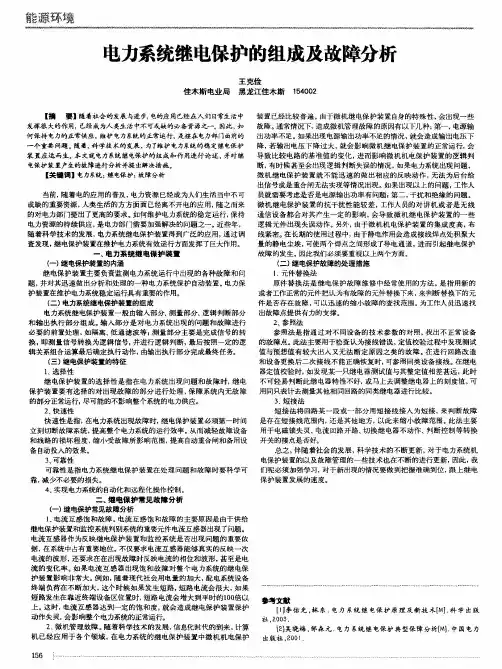

电力系统继电保护装置的组成及故障分析
电力系统继电保护装置的组成及故障分析
一、继电保护装置的组成
继电保护装置系统由测量采集部分、逻辑判断部分和出口执行部分组成。它的工作流程是：故障发生时，电网各处的电流或电压会发生异常;装设于相应节点的CT、PT等测量设备感受到故障电气量，经过转化后，通过二次电缆或光纤传送至继电保护装置;继电保护装置将二次电气量的大小与预设整定值进行比对;若二次电气量超出整定值且持续至整定时间，则保护装置会开放相应出口去执行跳闸或报警发信;反之，则保护装置不发指令或仅仅启动但又马上复归。
二、继电保护常见故障分析
(一)开关设备故障
开关设备故障多是因选用的开关不符合要求而造成的。常见的开关设备是负荷开关或熔断器与负荷开关的组合装置，这两种开关设备的作用地点和作用方式不同，如果在实际使用中开关选择不当，则会引发电路系统故障。
(二)电流互感饱和故障
如果电流互感器的额定电流出现异常变化，则表明电力系统的设备终端发生了短路故障。如果电流达到或接近电流互感器额定电流的近百倍，则说明短路故障可能发生在靠近终端设备区的位置;电流互感器因为时限过流保护装置动作而出现阻止动作时，多是因一般的线路短路而引起的电流感应饱和;如果整个配电系统断电，则可能是因为出现口线存在故障，进而引发配电所进口线保护动作。
(三)电网运行故障
电网运行故障是电力继电保护中最容易出现的故障，其最直接的表现是继电保护拒动或误动，比如电路局部温度过高，导致继电保护装置失灵;电压互感器的二次电压回路故障;主变差动保护开关拒合误动等。以电压互感器二次电压回路为例，在变压器和电磁型母线保护的零序电压值处理中，大多使用小刻度继电器或短接其中的电阻实现，这样可减小开口三角回路的阻抗。当供电系统电流增大时，长时间运行后会导致此处的断线圈被烧断，进而对继电保护动作造成影响。
(四)继电设备故障
继电设备问题多是因其设备质量没有完全达到相应的国家标准
