北京市东城区2020届九年级物理上学期期末考试试题
北京市东城区2020届九年级物理上学期期末考试试题考生须知1．本试卷共8页，共五道大题，34道小题，满分90分。
考试时间90分钟2．在试卷和草稿纸上准确填写姓名、准考证号、考场号和座位号3．试题答案一律填涂或书写在答题卡上，在试卷上作答无效4．在答题卡上，选择题、作图题用2B铅笔作答，其他试题用黑色字迹签字笔作5．考试结束，将本试卷、答题卡和草稿纸一并交回一、单项选择题（下列各小题均有四个选项，其中只有一个选项符合题意。
共30分，每小题2分）1．国际单位制中，电功的单位是A．安培 B．伏特 C．焦耳 D．瓦特2．图1是电工常用的腰带工具包，包中的工具通常情况下属于导体的是A．电工胶带 B．塑料手柄C．橡胶保护套 D．电工刀刀片3．图2所示的用电器中，利用电流热效应工作的是4．图3所示的电路图中，每一盏灯的额定电压都等于电源电压(电源电压恒定不变)。
开关闭合后，两盏灯并联且都正常工作的是图1电视机图2电暖气电风扇计算器BDC 图 4A5．用滑动变阻器改变电路中小灯泡的亮度。
如图4所示的滑动变阻器的四种接法中，闭合开关后能直接进行实验的是6．图5所示的是四冲程汽油机的工作示意图，其中属于做功冲程的是7．关于家庭电路及安全用电，下列说法中正确的是A.可以在同一个电源插座上同时安插空调、电炉子、吸尘器等大功率用电器B.电视机待机时不消耗电能C.空气开关跳闸一定是发生了短路现象D.插头中标着“E ”的导线和用电器的金属外壳相连 8．图6所示的各图中，描述磁场正确的是A B C D图3 A B C D图59．图7所示的电路中，能够实现每个开关都可以单独控制两盏灯同时工作的是10．科技引领生活，第五代通信技术（简称5G 技术）时代已经来临。
比如无人驾驶车辆可以应用5G 技术在一、两公里之外提前感知交通信号灯，如图8所示。
其中5G 技术传递信息的载体及红黄绿三种颜色指示灯的连接方式分别是 A ．超声波 串联 B ．电磁波 串联 C ．超声波 并联 D ．电磁波 并联 11． 下列说法中正确的是A ．质量是1g 的燃料燃烧后放出的热量，叫做这种燃料的热值B ．做功和热传递都可以改变物体内能C ．热机做的有用功越多，热机效率就一定越高D ．燃料在燃烧时，将化学能转化为电能12．图9所示的是科技小组同学设计的四种“环境温度检测”电路，其中R 为热敏电阻（用表示），R 的阻值是随环境温度的增大而增大，R 0为定值电阻，电源电压恒定不变。
若当环境温度升高时电表示数增大，则符合要求的电路是A B C D图6A B C D 图7 图813．图10甲所示的是中国科技馆“模拟避雷针”的实验展台。
当参与者按下“有避雷针”按钮时，从高压发生器尖端涌出的白色闪电，会径直劈向大楼模型顶部的避雷针上，大楼不会受到任何影响；当参与者按下“无避雷针”按钮时，避雷针收缩到大楼内部，白色闪电劈向大楼，大楼内部泛起红光，燃起“熊熊大火”，如图10乙为上述情景的示意图。
下列说法中正确的是A．制作避雷针的材料为绝缘体B．云层放电时创造了电荷C．图乙中闪电发生时，与避雷针相连的金属线中的电流方向是从避雷针指向云层D．高压发生器模拟云层放电时，云层失去了原子核，带上了负电14．图11所示的是某实验小组设计的测量未知电阻Rx阻值的电路，其中电源电压未知且保持不变，电阻R阻值已知。
在不拆改电路的前提下，能够测出R x 阻值的是A B C D图9图10①②U/VI/A0 2 4 60.20.40.680.8图1215．小文同学在探究“电流与电压关系”实验中，分别测量了定值电阻R和小灯泡L在不同电压下的电流值，并根据数据绘制了I-U图象，如图12所示。
下列说法中正确的是A．①是小灯泡的I-U图象，②是定值电阻的I-U图象B．当通过定值电阻R的电流为0.2A时，它消耗的电功率为0.4WC．把定值电阻R和小灯泡L串联后接在电源电压恒为9V的电路中，电路中的电流是0.4AD．当定值电阻R和小灯泡L并联在电压为4V电路中，电路中总电流为1A二、多项选择题（下列各小题均有四个选项，其中符合题意的选项均多于一个。
共10分，每小题2分。
每小题选项全选对的得2分，选对但不全的得1分，有错选的不得分）16．关于图13所示的四个情景，下列说法中正确的是A.甲图：红墨水在热水中扩散得快，说明温度越高分子无规则运动越剧烈B.乙图：两个铅块没有被重物拉开说明分子间只存在引力C.丙图：抽出玻璃板，两瓶内气体会混合在一起，说明气体间可以发生扩散现A B C D图11A B C D图13D.丁图：将一定量水与酒精混合后总体积变小，说明分子间存在空隙17．下列说法中正确的是A．用电器功率越大，消耗的电能就越多B．金属导体中自由电子定向移动的方向与电流方向相反C．通电时间相同时，功率大的用电器产生的热量比功率小的用电器产生的热量多D．导体的电阻与导体两端的电压和通过导体的电流无关18．关于图14所示的四个情景，下列说法中正确的是A．甲图：触接后小磁针将发生偏转，说明电流周围有磁场B．乙图：磁场中导体竖ab直向上运动时，电流表指针不偏转C．丙图：闭合开关后磁场中的导体ab运动，依据该实验原理可制成发电机D．丁图：通电螺线管周围的磁场强弱与电流方向有关19．图15所示的电路中， R为定值电阻，电源两端电压随电路中电阻的变化而改变，所用器材满足实验要求。
在不拆改电路且不添加器材的情况下，利用这个电路能完成下列实验目的的是A B C D图14图16 A ．探究当电路中的电流一定时，电阻两端的电压与电阻成正比 B ．探究当电阻一定时，通过电阻的电流与电阻两端的电压成正比 C ．探究当电阻两端电压一定时，通过电阻的电流与电阻成反比 D ．测量定值电阻R 的阻值大小20．在科技馆四层的“挑战与未来”展厅中陈列着一座太阳能热塔式发电系统的模型，如图16所示。
模型由集热塔和排列在其周围的四面平面镜做成的“定日镜”组成，在每面平面镜的上方都有一盏额定功率为750W 的照明灯。
当四盏照明灯同时亮起后，通过调整“定日镜”角度可将光线反射至塔顶的集热器，集热器收集内能发电，便可将塔内的LED 灯点亮。
若反射至集热器上的光线越多，收集的内能就越多，发电量越高，相应亮起的LED 灯也越多。
下列说法中正确的是 A ．太阳能是可再生能源B ．太阳能热塔式发电系统将太阳能直接转化为电能C ．若模型中“定日镜”上方的四盏照明灯持续正常发光6分钟，共耗电0.3度D ．若忽略机械转动时产生的摩擦，太阳能热塔式发电系统的效率可达100%三、实验解答题（共39分，22、23、27题各2分，25、31题各3分，21、24、29题各4分，26、28、30题5分）21．（1）图17所示，电能表的示数为kW·h；（2）图18所示，电阻箱的示数 为 Ω。
图15甲乙图2022．请用笔画线表示导线，将图19中的电灯、开关和插座（插座准备接大功率用电器，开关控制电灯）接入家庭电路中。
23．图20甲所示为两个验电器A 、B ，其中验电器A 的金属球与丝绸摩擦过的玻璃棒接触后，金属箔张开了一定角度的原因是金属箔带上了___________（选填“同种”或“异种”）电荷。
现用一金属棒连接验电器A 、B 的金属球，出现了如图20乙所示的现象，由此可见有部分电荷_____________________。
（选填“从A 转移到B ”或“从B 转移到A ”）24．在“探究影响导体电阻大小的因素”实验中，小东提出了如下猜想：①导体的电阻可能与导体的长度有关； ②导体的电阻可能与导体的横截面积有关； ③导体的电阻可能与导体的材料有关。
小东在实验室选了编号为A 、B 、C 、D 的四根电阻丝，如图21甲所示（S 表示横截面积）。
他在如图21乙所示的电路中的M 、N 两点间分别接上图21甲中的电阻丝。
闭合开关，通过观察 比较导体电阻的大小。
实验中，为了探究导体电阻大小与横截面积是否有关，他应该选用编号为 的两根电阻丝分别接入电路进行实验。
25.小文为了测量未知电阻R x 阻值，选择了满足实验要求的实验器材，连接的实验电路如图22甲所示。
闭合开关S ，滑动变阻器滑片P 滑动到某一位置时，电压表、电流表的示数如图22乙、丙所示。
则R x 两端的电压为 V ，通过R x 的电流为 A ，电阻R x 的阻值为 。
图17 图18 图19图21图22甲乙丙26．小东做“比较不同物质吸热情况”的实验。
（（1）图23甲所示，在两个相同的烧杯中加入初温相同、_______相同的水和食用油（ρ水>ρ油）。
实验选用相同的电加热器的目的是：使水和食用油在相同时间内___________________；（2）图23乙中为水和食用油在加热过程中温度随时间变化的图象。
根据图像可判断出a 物质是 （选填“水”或“食物油”），依据是：___________________。
27．图24甲所示为小东同学探究“通电导体在磁场中受力”的实验电路。
他接通电源，观察并记录了图24乙所示的（a ）（b ）（c ）三组实验现象：（a ）马蹄形磁体N 级在上方，导体棒通入由B 至A 方向的电流时，受力方向水平向右；（b ）蹄形磁体N 级在上方，导体棒通入由A 至B 方向的电流时，受力方向水乙甲图23平向左；（c ）蹄形磁体S 级在上方，通入由B 至A 方向的电流时，导体棒受力方向水平向左。
根据小东所记录的三组实验现象，请你提出一个可探究的科学问题：____________________________________________。
28.小文在“测量小灯泡的电功率”实验中，所用器材有：电压恒为3V 的电源、额定电压为2.5V 的小灯泡L 、符合实验要求的滑动变阻器、已调零的电流表和电压表、开关、导线若干。
请完成下列实验内容：（1）用笔画线表示导线，将图25甲的实物电路连接完整，要求滑片P 向B 端滑动时滑动变阻器的阻值减小；（2）闭合开关后，发现小灯泡不发光，电流表示数为零，电压表示数为3V 。
产生这种现象的原因可能是小灯泡________________。
（选填“断路”或“短路”）（3）排除故障后，闭合开关S ，滑动变阻器的滑片P 移到某处，电压表的示数如图25乙所示。
若使小灯泡正常发光，应将滑片P向 （选填“A ”或“B ”）端移动；（4）实验中小文分别测出小灯泡两端的电压为1.5V 、2 V 、2.5 V ，观察小灯图24图25泡的亮暗情况，并记录三种情况下小灯泡的电流值，计算出相应的实际功率。
他为了减小误差，求出了三个电功率的平均值。
请你指出小文在实验中的不妥之处：① ；② 。
29.小东在探究“电流通过导体时产生的热量与哪些因素有关”实验中，连接了如图26所示的电路。

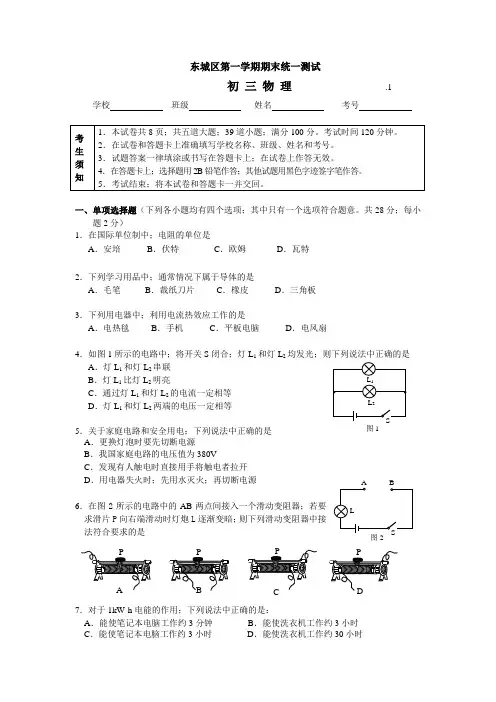

东城区初三物理期末试题及答案
东城区第一学期期末统一测试初 三 物 理 .1学校 班级 姓名 考号一、单项选择题（下列各小题均有四个选项；其中只有一个选项符合题意。
共28分；每小题2分）1．在国际单位制中；电阻的单位是A ．安培B ．伏特C ．欧姆D ．瓦特2．下列学习用品中；通常情况下属于导体的是A ．毛笔B ．裁纸刀片C ．橡皮D ．三角板3．下列用电器中；利用电流热效应工作的是A ．电热毯B ．手机C ．平板电脑D ．电风扇4．如图1所示的电路中；将开关S 闭合；灯L 1和灯L 2均发光；则下列说法中正确的是 A ．灯L 1和灯L 2串联B ．灯L 1比灯L 2明亮C ．通过灯L 1和灯L 2的电流一定相等D ．灯L 1和灯L 2两端的电压一定相等 5．关于家庭电路和安全用电；下列说法中正确的是A ．更换灯泡时要先切断电源B ．我国家庭电路的电压值为380VC ．发现有人触电时直接用手将触电者拉开D ．用电器失火时；先用水灭火；再切断电源6．在图2所示的电路中的AB 两点间接入一个滑动变阻器；若要求滑片P 向右端滑动时灯炮L 逐渐变暗；则下列滑动变阻器中接法符合要求的是7．对于1kW·h 电能的作用；下列说法中正确的是：A ．能使笔记本电脑工作约3分钟B ．能使洗衣机工作约3小时C ．能使笔记本电脑工作约3小时D ．能使洗衣机工作约30小时图18.某定值电阻两端的电压是4V 时通过它的电流是0.8A ；如果该电阻两端的电压增加2V ；则该导体的电阻和通过它的电流是：（ ）A ．3.2Ω；0.4AB ．3.2Ω；6.4AC ．5Ω；0.2AD ．5Ω；1.2 A9. 法拉第发现的电磁感应现象；使人类从蒸汽机时代步入了电气化时代。
下列电器设备中；根据电磁感应原理制成的是A ．电磁继电器B ．电动机C ．发电机D ．电熨斗10．图3是一种温自动报警器的原理图。
制作水银温计时；在玻璃管中封入一段金属丝；电源两极分别与水银和金属丝相连；当温达到金属丝下端所指的温时 A ．衔铁被吸引；电铃发出报警声B ．衔铁被排斥；电铃发出报警声C ．衔铁被吸引；电铃停止发出报警声D ．衔铁被排斥；电铃停止发出报警声11．光敏电阻的阻值随光照强的增大而减小；将光敏电阻 R 、定值电阻 R 0、电流表、电压表、开关和电源连接成如图4察电表示数的变化情况应该是A ．电流表和电压表示数均变小B ．电流表和电压表示数均变大C ．电流表示数变小；电压表示数变大D ．电流表示数变大；电压表示数变小12．同学们根据下表提供的几种物质的比热容得出以下四个结论；其中正确的是A ．液体的比热容一定比固体的大B ．同一物质发生物态变化后；比热容不变C ．汽车发动机用水来冷却是因为水的比热容较大D ．质量相等的铝块和铜块；升高相同的温；铜块吸收的热量多13．在实验室中某同学连接了如图5所示的电路；发现闭合开关后两灯都不亮。

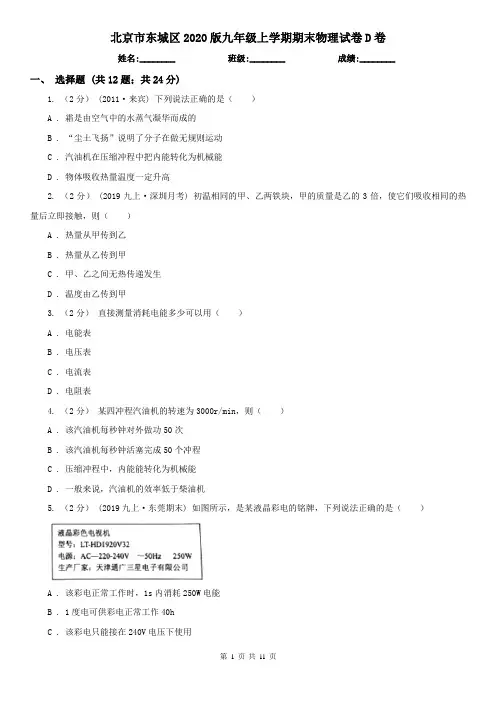

北京市东城区2020版九年级上学期期末物理试卷D卷
北京市东城区2020版九年级上学期期末物理试卷D卷姓名:________ 班级:________ 成绩:________一、选择题 (共12题；共24分)1. （2分）(2011·来宾) 下列说法正确的是（）A . 霜是由空气中的水蒸气凝华而成的B . “尘土飞扬”说明了分子在做无规则运动C . 汽油机在压缩冲程中把内能转化为机械能D . 物体吸收热量温度一定升高2. （2分） (2019九上·深圳月考) 初温相同的甲、乙两铁块，甲的质量是乙的3倍，使它们吸收相同的热量后立即接触，则（）A . 热量从甲传到乙B . 热量从乙传到甲C . 甲、乙之间无热传递发生D . 温度由乙传到甲3. （2分）直接测量消耗电能多少可以用（）A . 电能表B . 电压表C . 电流表D . 电阻表4. （2分）某四冲程汽油机的转速为3000r/min，则（）A . 该汽油机每秒钟对外做功50次B . 该汽油机每秒钟活塞完成50个冲程C . 压缩冲程中，内能能转化为机械能D . 一般来说，汽油机的效率低于柴油机5. （2分） (2019九上·东莞期末) 如图所示，是某液晶彩电的铭牌，下列说法正确的是（）A . 该彩电正常工作时，1s内消耗250W电能B . 1度电可供彩电正常工作40hC . 该彩电只能接在240V电压下使用D . 与“220V 60W“的灯相比，他们正常工作时，液晶彩电消耗电能快6. （2分）(2019·玄武模拟) 如图所示电路中，两开关闭合时，电流表A1的示数为0.5A，A2的示数为0.3A，电阻R2的阻值为10Ω，下列说法正确的是（）A . 若电阻 R1 短路，则电流表 A1、A2 有示数且相等B . 若电阻 R1 断路，则电流表 A2 的示数和 R2 的乘积为5VC . 若用一个20Ω 的电阻替换R2 ，则电路的总功率变小D . 若电阻 R2 断路，则通电阻1min R1 产生的热量为 3.6J7. （2分）(2018·凉山) 下列说法正确的是（）A . 制作电热器发热体的电阻丝的材料要求是：电阻率大，熔点高B . 家庭电路中空气开关跳闸，一定是发生了短路C . 在使用试电笔时，手指一定不能接触试电笔尾部的金属体D . 三孔插座中的接地线E不与大地相连接也符合安全用电8. （2分）(2020·自贡) 用毛皮摩擦过的橡胶棒去靠近甲、乙两个轻小物体，结果甲被排斥，乙被吸引．由此可以判定（）A . 甲带正电，乙带负电B . 甲带负电，乙带正电C . 甲带负电，乙不带电或带正电D . 甲带正电，乙不带电或带负电9. （2分） (2019九上·祁阳月考) 中考期间某考场保密室有两把不同的钥匙，分别由两名保密工作人员保管，只有当两把钥匙都插入钥匙孔（相当于闭合开关）电动门才会打开，单独使用某一把钥匙不能使门打开。

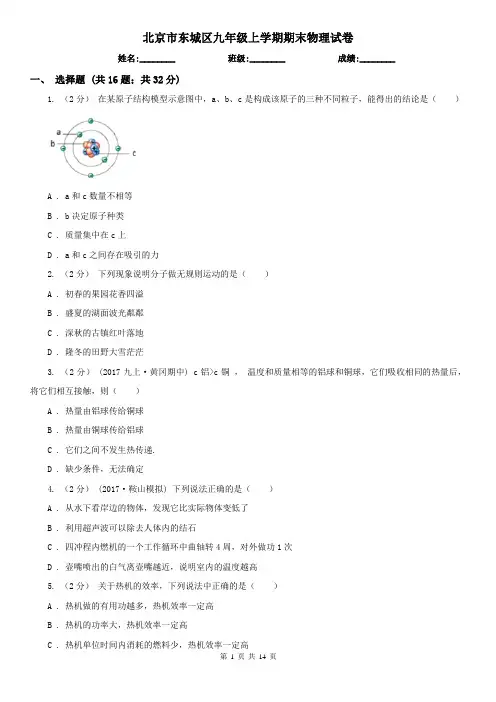

北京市东城区九年级上学期期末物理试卷
北京市东城区九年级上学期期末物理试卷姓名:________ 班级:________ 成绩:________一、选择题 (共16题；共32分)1. （2分）在某原子结构模型示意图中，a、b、c是构成该原子的三种不同粒子，能得出的结论是（）A . a和c数量不相等B . b决定原子种类C . 质量集中在c上D . a和c之间存在吸引的力2. （2分）下列现象说明分子做无规则运动的是（）A . 初春的果园花香四溢B . 盛夏的湖面波光粼粼C . 深秋的古镇红叶落地D . 隆冬的田野大雪茫茫3. （2分） (2017九上·黄冈期中) c铝>c铜，温度和质量相等的铝球和铜球，它们吸收相同的热量后，将它们相互接触，则（）A . 热量由铝球传给铜球B . 热量由铜球传给铝球C . 它们之间不发生热传递.D . 缺少条件，无法确定4. （2分）(2017·鞍山模拟) 下列说法正确的是（）A . 从水下看岸边的物体，发现它比实际物体变低了B . 利用超声波可以除去人体内的结石C . 四冲程内燃机的一个工作循环中曲轴转4周，对外做功1次D . 壶嘴喷出的白气离壶嘴越近，说明室内的温度越高5. （2分）关于热机的效率，下列说法中正确的是（）A . 热机做的有用功越多，热机效率一定高B . 热机的功率大，热机效率一定高C . 热机单位时间内消耗的燃料少，热机效率一定高D . 以上说法都不对6. （2分）(2019·惠阳模拟) 重庆小面是发源于重庆的一款特色面食，重庆小面的特点是麻辣当先，面条劲道，汤鲜而厚味。
不论身世高低贵贱，都会被重庆小面的魅力所征服。
其中包括的物理知识正确的是（）A . 煮小面时冒出的腾腾热气是升华现象B . 煮小面是通过做功的方式增加了小面的内能C . 透出的小面香气是因为分子间有力的作用D . 煮面时汤水沸腾，继续加热，温度不变7. （2分） (2018九上·盘锦月考) 有A、B、C三个轻质小球，已知A带负电，A和B互相吸引，C和A互相排斥，则（）A . B一定不带电，C带正电B . B一定带正电，C带负电C . B可能不带电，C带负电D . B可能带正电，C带正电8. （2分）几个灯泡串联,接通电源后如果其中一个灯泡的灯丝断了,电路里其它部分完好, 其余的灯泡将（）A . 仍亮B . 不亮C . 有的灯亮D . 无法判定9. （2分） (2017九上·利津期中) 如图所示，电源电压保持不变，当滑动变阻器滑片P向右滑动过程中（）A . 电压表V示数变小B . 电流表A1示数变大C . 电流表A2示数不变D . 电流表A2示数变小10. （2分） (2016九下·重庆期中) 如图，电源电压保持不变，R1是定值电阻，R2是滑动变阻器．闭合开关S后，滑动变阻器滑片P向a端移动时，下列判断正确的是（）A . 电流表A的示数变大，电压表V1的示数不变B . 电压表V1的示数与电压表V2的示数比值变小C . 电压表V2的示数变小，电路消耗的总功率变小D . 电压表V1的示数与电流表A的示数比值不变11. （2分） (2015九上·南部期中) 在通常情况下，下列组合全部属于绝缘体的是（）A . 金属、盐水、橡胶B . 陶瓷、玻璃、干木棒C . 塑料棒、石灰水、大地D . 铁棒、橡皮、铅笔芯12. （2分） (2016九·薛城月考) 将标有“6V 3W”的小灯泡连接在电路中时，通过其中的电流为0.4A，这时小灯泡的实际功率P实与额定功率P额之间关系正确的是（）A . P实＞P额B . P实＜P额C . P实=P额D . 无法确定13. （2分）下列电器中，利用电流热效应来工作的是（）A . 电冰箱B . 洗衣机C . 电视机D . 电饭锅14. （2分）把两个小灯泡并联后接到电源上，闭合开关后，发现灯L1比灯L2亮，下列分析正确的是（）A . 通过灯L1的电流大B . 通过灯L2的电流大C . 灯L1两端的电压大D . 灯L2两端的电压大15. （2分）关于家庭电路，下列说法不正确的是（）A . 用试电笔辨别火线和零线时，手要接触笔尾的金属体B . 如果有人触电要先断电后救人C . 用电器失火时，不能向用电器泼水灭火D . 空气开关“跳闸”一定是出现了短路16. （2分）下图所示的电路中，电源两端的电压保持不变。
北京市东城区九年级上期末考试物理试题(含答案)【最新】.doc
东城区2019-2020学年第一学期期末统一测试初三物理学校班级姓名考号一、单项选择题（下列各小题均有四个选项，其中只有一个选项符合题意。
共30分，每小题2分）1．在国际单位制中，电能的单位是A．安培 B．伏特 C．欧姆 D．焦耳2．下列物质中，通常情况下绝缘能力最强的是A．陶瓷 B．盐水 C．银 D．铜3．下列用电器中，利用电流热效应工作的是A．打印机 B．电动车 C．微波炉 D．电暖气4．图1所示的四个电路中，若将开关S闭合，会存在安全隐患的电路是5．图2所示的电路中，闭合开关S，发现灯L1比灯L2亮，则下列说法中正确的是A．灯L1靠近电，所以比灯L2亮B．灯L2两端电压等于电两端电压C．通过灯L1和灯L2的电流一定相等D．电流表测得的电流为两灯电流之和6．关于家庭电路和安全用电，下列说法中正确的是A．先断开开关，就可以用湿纸巾擦拭灯泡B．零线是不带电的，用手直接触摸是安全的C．我国家庭电路使用的是“220V 50Hz”交流电D．夜晚闻到室内有浓烈的液化气的味道，应立即打开厨房照明灯查明情况，并用手机报警7．图3是某手机电池的铭牌，其中“容量：800mAh”反映的是该电池的最大A．电流 B．电荷量 C．电能 D．化学能8．“互联网+光纤”时代的临，人们的工作和生活效率得到进一步提高。
则光纤的主要用途是 A．装饰 B．照明 C．通信 D．输电9．下列关于超导材料的说法中正确的是A．超导材料的电阻与温度无关图2图1 CA B DB ．超导材料可用制作输电线C ．超导材料可用制作电热丝D ．超导材料可用制作滑动变阻器的电阻丝10．图4所示的四个实例中，主要是利用做功方式改变物体内能的是11．图5是A 、B 两种燃料完全燃烧释放的热量Q 与其质量m 的关系图象，则下列说法中正确的是（调图）A ．燃料A 的热值比B 的大 B ．燃料质量越大时，其热值越大C ．燃料燃烧越充分，其热值越大D ．燃料热值越大，燃烧效率越高 12．图6是一种江河水位自动报警器的原理图。

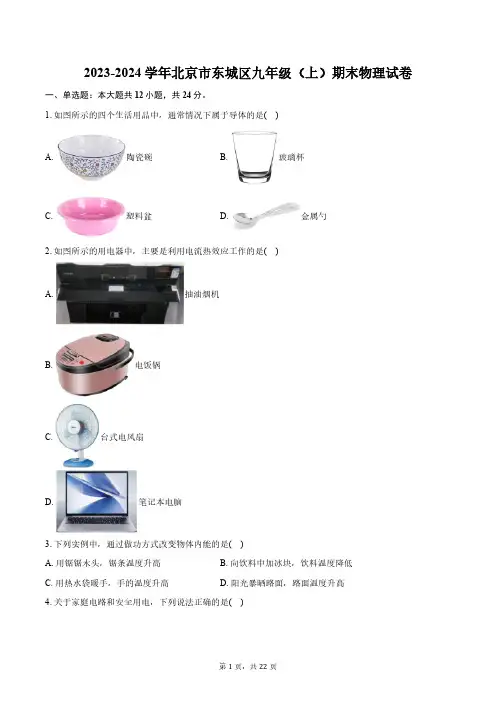

2023-2024学年北京市东城区九年级(上)期末物理试卷(含解析)
2023-2024学年北京市东城区九年级（上）期末物理试卷一、单选题：本大题共12小题，共24分。
1.如图所示的四个生活用品中，通常情况下属于导体的是( )A. 陶瓷碗B. 玻璃杯C. 塑料盆D. 金属勺2.如图所示的用电器中，主要是利用电流热效应工作的是( )A. 抽油烟机B. 电饭锅C. 台式电风扇D. 笔记本电脑3.下列实例中，通过做功方式改变物体内能的是( )A. 用锯锯木头，锯条温度升高B. 向饮料中加冰块，饮料温度降低C. 用热水袋暖手，手的温度升高D. 阳光暴晒路面，路面温度升高4.关于家庭电路和安全用电，下列说法正确的是( )A. 家用电能表可以测量用电器在一段时间内消耗的电能B. 家庭电路中的电冰箱和电视机是串联的C. 在未断开电源开关的情况下可以更换灯泡D. 导致家庭电路中电流过大的原因一定是短路5.下列说法正确的是( )A. 只有正电荷定向移动才能形成电流B. 电功率是表示电流做功快慢的物理量C. 实际功率大的用电器消耗的电能一定多D. 导体的电阻与通过导体的电流有关6.图示的电路中，闭合开关S，小灯泡L1、L2均发光，且L1比L2更亮，L1、L2两端的电压分别为U1、U2，通过L1、L2的电流分别为I1、I2。
下列说法正确的是( )A. U1>U2B. U1<U2C. I1>I2D. I1<I27.取件人从智能快递柜取件时，可以通过手机扫码(相当于只闭合开关S1)，也可以通过输入密码(相当于只闭合开关S2)使装置T启动打开柜门。
图示的电路图中符合以上要求的是( )A. B.C. D.8.在“探究影响导体电阻大小的因素”实验中，小东猜想导体电阻大小可能跟导体的材料、长度和横截面积有关。
为了验证上述猜想，他用如图所示的器材进行实验，图中电源电压不变。
A为锰铜合金丝，B、C、D为镍铬合金丝，S表示合金丝的横截面积，A、B、C的长度相同，各合金丝可以通过M、N接入电路。
北京市东城区2020届物理九年级上学期期末检测试题
北京市东城区2020届物理九年级上学期期末检测试题注意事项：1. 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0.5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题1．在下列安全提示中与它相应的解释不正确的是（）A．打雷时请勿在大树下躲雨﹣﹣雷击时电流很大，且易经大树流入大地B．高压危险请勿靠近﹣﹣只有高压电对人体才是不安全的C．不能用湿抹布擦拭正在工作的用电器﹣﹣一般的生活用水是导体D．洗衣机的金属外壳要接地﹣﹣防止外壳漏电发生触电事故2．利用伏安法测量电阻时，由于电表本身电阻的影响，造成测量结果有误差．现采用图所示电路，能较准确的测量的阻值，已知A、B之间的电压U保持不变．当S接通a时，电压表示数为10V，电流表示数为0.2A，当S接通b时，电压表示数为12V，电流表示数为0.15A，则待测电阻R x的阻值为A．60Ω B．65Ω C．70Ω D．75Ω3．如图所示，导体棒AB向左运动，下列操作能使导体棒向右运动的是（）A．调换磁极B．换用干电池C．将导体棒A，B端对调D．向左移动滑动变阻器滑片4．下列关于家庭电路的说法正确的是A．用电器的金属外壳没有必要接地B．发现有人触电时，首先要将人拉开C．使用测电笔吋，手不要接触笔尾金属体，以免触电D．从进户开始要按“电能表→总开关→保险装置”的顺次安装5．下列说法正确的是A．在不同电压下，同一个用电器的电功率是不同的B．用电器的“瓦数”越大，消耗的电能就越多C．电功率是描述电流做功多少的物理量D．家庭电路出现“跳闸”现象，一定是家庭电路中连入用电器的总功率过大造成的6．以下符合安全用电的是A．将开关安装在电灯和零线之间 B．用正在充电的手机打电话C．用电器着火时用水来灭火 D．电水壶烧水时要接在三孔插座上7．下列现象中能表明分子在不停地做无规则运动的是A．酒精和水混合后体积变小B．两块铅块压紧后连成一块C．美味佳肴香气扑鼻D．扫地时看到大量尘埃无规则运动8．甲、乙两辆汽车，甲车汽油机的效率比乙车汽油机的效率高，这表明A．甲机比乙机做功多B．甲机比乙机做功快C．输出相同的机械能，甲机消耗的汽油多D．输出相同的机械能，甲机消耗的汽油少9．如图所示，在电磁铁正上方用弹簧挂着一条形磁铁，开关闭合后，当滑片P从a端向b端滑动过程中，会出现的现象是A．电流表示数变小，弹簧长度变短B．电流表示数变大，弹簧长度变长C．电流表示数变小，弹簧长度变长D．电流表示数变大，弹簧长度变短10．关于能源、信息和材料，下列说法正确的是（）A．光纤通讯主要利用电信号传递信息B．条形码扫描器中的光敏二极管使用的材料是半导体材料C．我国的北斗卫星导航系统是利用超声波进行定位和导航的D．超导体材料可以应用于电饭锅并使其效率提高11．在图所示的电路中，电源电压保持不变。
北京市东城区2020届九年级上学期期末考试物理试题及参考答案
东城区2020届九年级上学期期末考试物理试卷 第1页（共10页）BD C 图 4A 北京市东城区2020届九年级上学期期末考试物 理 试 卷考 生须知 1． 本试卷共8页，共五道大题，34道小题，满分90分。
考试时间90分钟。
2． 在试卷和草稿纸上准确填写姓名、准考证号、考场号和座位号。
3． 试题答案一律填涂或书写在答题卡上，在试卷上作答无效。
4． 在答题卡上，选择题、作图题用2B 铅笔作答，其他试题用黑色字迹签字笔作答。
5． 考试结束，将本试卷、答题卡和草稿纸一并交回。
一、单项选择题（下列各小题均有四个选项，其中只有一个选项符合题意。
共30分，每小题2分） 1．国际单位制中，电功的单位是（ ）A ．安培B ．伏特C ．焦耳D ．瓦特 2．图1是电工常用的腰带工具包，包中的工具通常情况下属于导体的是（ ） A ．电工胶带 B ．塑料手柄C ．橡胶保护套D ．电工刀刀片3．图2所示的用电器中，利用电流热效应工作的是（ ）4．图3所示的电路图中，每一盏灯的额定电压都等于电源电压(电源电压恒定不变)。
开关闭合后，两盏灯并联且都正常工作的是（ ）5．用滑动变阻器改变电路中小灯泡的亮度。
如图4所示的滑动变阻器的四种接法中，闭合开关后能直接进行实验的是（ ）A B C D 图3 图1电视机 图2 电暖气 电风扇 计算器6．图5所示的是四冲程汽油机的工作示意图，其中属于做功冲程的是（）7．关于家庭电路及安全用电，下列说法中正确的是（）A.可以在同一个电源插座上同时安插空调、电炉子、吸尘器等大功率用电器B.电视机待机时不消耗电能C.空气开关跳闸一定是发生了短路现象D.插头中标着“E”的导线和用电器的金属外壳相连8．图6所示的各图中，描述磁场正确的是（）9．图7所示的电路中，能够实现每个开关都可以单独控制两盏灯同时工作的是（）10．科技引领生活，第五代通信技术（简称5G技术）时代已经来临。
比如无人驾驶车辆可以应用5G技术在一、两公里之外提前感知交通信号灯，如图8所示。
〖汇总3套试卷〗北京市2020年九年级上学期期末质量检测物理试题
初三上学期期末物理试卷一、选择题1．关于温度、内能和热量的说法正确的是（）A．南极的冰山肯定没有内能B．物体吸收热量其温度可能不变C．温度越高的物体内能越大D．物体的内能越大所含热量越多【答案】B【详解】A．任何物体都有内能，即使温度很低，所以南极的冰山也有内能，故A错误；B．晶体熔化时，吸收热量，但是温度不变，而非晶体熔化时，吸收热量，温度变化，所以说物体吸收热量其温度可能不变，故B正确；C．物体温度虽然较高，但是质量不同，那么内能不一定大，故C错误；D．热量只能说传递，不能说含有，所以不能说物体的内能越大所含热量越多，故D错误。
故选B。
2．某电热器的简化电路如图所示，两根电热丝R1、R2的阻值相等且不变。
开关S1可接a或b或c。
则电热器电功率最大时（）A．断开S2，S1接bB．闭合S2，S1接aC．闭合S2，S1接cD．闭合S2，S1接b【答案】B【详解】根据图示可知，电路电压不变，根据2UPR可知，当电路总电阻最小时，功率最大，由图示可知，当闭合S2，S1接a时，电路为并联电路，此时总电阻最小，故选B。
3．炎炎夏日，烈日下海滩的沙子热得烫脚，而海水很清凉，傍晚落日后，沙子凉了，海水却依然暖暖的，这主要是因为海水和沙子具有不同的（）A．密度B．内能C．热量D．比热容【答案】D【详解】水的比热容比沙子的比热容大，同样受热或冷却的情况下，吸收或放出相同热量，水的温度变化比沙小，因此，在受太阳照射条件相同时，海水比沙滩的温度低，放出相同热量时，海水比沙滩的温度高，故D正确．4．下列有关电能的说法错误的是( )A．电风扇使电能转化为机械能B．1 J比1 kW·h大得多C．千瓦时也叫“度”D．各种电气设备、电子仪器的使用都离不开电能【答案】B【详解】A.电风扇在使用时，将电能转化为机械能，说法正确；B.1KW·h=3.6×106J＞1J，故B说法错误；C.千瓦时相当于我们平时说的“度”；D.我们家用的用电器都要用到电，将电能转化为热能、机械能等，故D说法正确．故选B．5．如图AOB是光滑轨道，A点的高度H大于B点的高度，让小球从A点由静止开始自由滑下，沿轨道AOB到达B点后离开（不计空气阻力）．则小球离开B点后的运动轨迹最符合实际的是A．a B．b C．c D．d【答案】C【解析】试题分析：由题意可知，不计空气阻力，轨道又是光滑的，没有摩擦力，小球只在重力作用下运动，机械能守恒；小球离开B点后做斜抛运动，当达到最高点时速度沿水平方向，由机械能守恒定律得斜抛运动的最高点就会低于A点而高于B点，故应选C．【考点定位】机械能守恒6．如图所示，是“探究通电导体放出的热量跟哪些因素有关”的实验装置，甲、乙两个密闭的容器中盛有等量的煤油，煤油的温度可以通过温度计准确测量，此时R1和R2串联接入电路中。
北京市东城区2019-2020学年物理九上期末考试试题
考前须知：1.做题前,考生先将自己的姓名、准考证号填写清楚,将条形码准确粘贴在考生信息条形码粘贴区.2.选择题必须使用2B铅笔填涂；非选择题必须使用0.5毫米黑色字迹的签字笔书写,字体工整、笔迹清楚.3.请根据题号顺序在各题目的做题区域内作答,超出做题区域书写的答案无效；在草稿纸、试题卷上做题无效.4.保持卡面清洁,不要折叠,不要弄破、弄皱,不准使用涂改液、修正带、刮纸刀.一、选择题1 .在如下图的文具中,通常情况下属于导体的是〔〕220V的“校验灯〞2.为检查照明电路的故障,电工经常采用的方法是：取下一只熔丝,将额定电压为接在该熔丝的两只接线柱上,如下图.在检查某盏灯之前,先断开所有开关,再闭合某支路开关.下列判断正确的选项是：〔〕A. “校验灯〞不亮,说明该支路短路；B. “校验灯〞恰能正常发光,说明该支路正常工作C. “校验灯〞发光但较暗,说明该支路工作正常D. “校验灯〞发光但较暗.说朗该支路断路.3.根据欧姆定律可以得到公式R =U ,关于这个公式的以下说法中,正确的选项是〔〕IA.导体的电阻与加在它两端的电压成正比B.导体的电阻与通过它的电流成反比C.导体两端的电压增大几倍,通过它的电流也增大几倍,电压与电流的比值不变D.导体两端电压为零时,导体的电阻也为零4.王丽同学在做“测量小灯泡的电阻〞的实验中时,所连接的电路图如下图,当闭合开关后--- 1~~©A.电压表烧坏B.电流表烧坏C.电压表有读数,电流表读数为零D.电流表有读数,电压表读数为零 5 .以下做法中符合平安用电标准的是 〔〕A.使用测电笔时,手要接触笔尾的金属体B.家庭电路中用铜丝代替保险丝C.限制电灯的开关接在零线上D.家用电器金属外壳不要接地6 .如下图的各种现象中,主要说明分子间存在引力的是〔7 .如下图,当开关闭合,且将滑动变阻器的滑片 P 向上移动时,电磁铁将〔A. b 端是N 极,磁性减弱B. a 端是S 极,磁性增强C. a 端是N 极,磁性增强D. b 端是S 极,磁性减弱8 .把标有“ 12 V 36 W 〞的灯泡L i 和“8 V 16 W'的灯泡L 2串联后接在电源的两端,其中一只灯泡正 常发光,另一只灯泡没有到达额定功率,那么以下选项正确的选项是 〔〕A.两灯泡的总功率为 32 WB.电路中的电流为 3 AC.该电源的电压为 24 VD .夕T L i 的实际功率大于灯 L 2的实际功率9 .有关家庭电路和平安用电,以下说法中正确的选项是 A.使用试电笔时,手不能接触笔尾的金属体 B .经验证实,人体平安电压为36V抽去玻璃板后,两瓶中的气体逐渐混合均匀长时间压紧在一起,铅和金会相互渗透jA .滴在热水中的墨水比在冷水中运动快B .C .D .端面磨平的铅块压紧后能吊起大钩码C.我国家庭电路的频率为100Hz D .我国家庭电路的电压为220V10 .小薇根据下表中的数据,得出以下四个结论,其中正确的选项是B.不同物质的比热容一定不相等C.质量相等的铜块和铝块,降低相同的温度,铜块放出的量一定多D.初温相等的酒精和砂石吸收相等的热量,酒精的末温可能比砂石的末温高11 .如下图将试管中的水加热一段时间后,木塞向外飞出,那么在此过程中A.木塞飞得越高,木塞具有的内能越大B.木塞飞出后最终掉在地上,此过程机械能不变C.酒精燃烧产生的内能小于飞出后木塞的机械能D.水蒸气内能转化为木塞机械能,与内燃机做功冲程的能量转化方式相同12 .如下图的电路,闭合开关S,当滑片P向左移动时,以下说法正确的选项是〔〕P. ---------- < R0L ®A.小灯泡变亮B.电流表示数变大C.电压表示数变大D.电路的总功率变大二、填空题13 .太阳能是〔选填“可再生〞或“不可再生〞〕能源利用太用能的方式有多种,绿色植物的光合作用是将光能转化为能.14 .汽车发动机常用水来做冷却剂,这是由于水的较大；在汽油机的四个冲程中,将机械能转化为内能的是冲程.中国南海海底探明有大量的“可燃冰〞,同等条件下,“可燃冰〞完全燃烧放出的热量到达煤气的数10倍,说明“可燃冰〞的很大.15 .如图甲所示的电路图, L和L2是连接的.开关闭合时,两个电流表的示数分别如图乙和图丙,判断4表的读数是 ;流过灯L2的电流大小是.甲乙丙16 .如下图是一种定时课间音乐播放器装置的原理图,“播放器〞有电流通过时会播放音乐,“定时开关〞到达设定时间会自动断开,闭合开关S,当“定时开关〞处于闭合状态时,指示灯会亮,播放器〔选填"会〞或“不会〞〕播放音乐；到达设定时间,“定时开关〞处于断开状态,播放器〔选填“会〞或“不会〞〕播放音乐.17 .如下图是电视机、收音机、复读机上的“音量Volume"址钮.它是通过调节电路的 ,从而限制声音的响度,它的实质是一个.假设要使声音的响度变大,那么应将滑片b向〔a或c〕方向滑动.1、"l18 . 一根粗细均匀的铜导线,电阻为R,如果把它截为长度相同的两段,每段的电阻为R,那么RR;如果原来的导线对折拧成一条使用,其电阻为R,那么R R.〔填“=〞〕三、实验题19 .用如下图的实验装置探究电流通过导体产生的热量与哪些因素有关〔1〕探究电流通过导体产生的热量与导体电阻关系时,应该在两个瓶子中装入质量、初温相同的煤油,在两个瓶子中接入阻值〔相同/不同〕的电阻丝,过程中通过观察比拟反映电阻丝产生热量的多少；〔2〕探究电流通过导体产生的热量与通过导体电流关系时,除了在原电路中参加电流表外,还应该串入来改变电路中电流大小,通电相同时间后,将〔同一/不同〕瓶子中的现象进行比拟；〔3〕假设在两个瓶子中分别放入等质量的煤油和水、接入相同阻值的电阻丝,通电相同时间后,煤油温度升高2t ,水温升高t ,那么可以算出煤油的比热容为J/〔kg - C 〕.20 .小明同学在做“用电流表、电压表测电阻〞的实验中,电源电压保持不变.所用电压表“0〜15 伏〞量程损坏,但“ 0〜3伏〞量程完好.所用滑动变阻器上标有“ 20 〔2A〞字样.〔1〕小明连接的实物电路为以下图〔a〕,其中有一根导线未连接,请用笔线代替导线在图中正确连接,要求：当滑片向左移时,电压表示数变大.(2)他实验步骤正确,闭合电键,观察到电压表、电流表的示数都为0,假设电路中只有一处故障且只发生在电阻Rx或滑动变阻器R上,这一处故障原因可能是.换用同样规格的器材排除这处故障后,再闭合电键,观察到电压表、电流表的示数分别为 2.4伏和0.18安,那么所用的电源电压为伏.(3)小明继续减小变阻器连入电路中的阻值,同时在不更改器材的情况下,解决了实验中遇到的困难.当滑动变阻器的滑片在某点时,电压表的示数如图( b)所示,那么此时待测电阻R两端的电压为伏.(4)接着,他移动滑动变阻器的滑片到中点位置(即滑动变阻器接入电路的电阻为10欧),观察到电流表示数为0.24安,那么此次R X的阻值为欧.21 .在探究通电导线在磁场中的受力方向与什么有关系时,一位同学做了如图a、b、c的三个实验.图中AB表示闭合电路的一局部导线,导线上的箭头表示电流的方向, F表示导线受力的方向, S、N表示蹄形磁铁的南北极.(1)通过实验a和b说明,通电导线在磁场中的受力方向与的方向有关.(2)通过实验相a和c说明,通电导线在磁场中的受力方向与的方向有关.22 .李明和小亮利用如图甲所示的电路探究“电流与电阻的关系〞.电源电压为 6 V且保持不变,实验用到的电阻R的阻值分别为10 ◎、15 ◎、20 ◎、25 a .(1)李明根据图甲所示的电路图,将图乙中的实验器材连接成实验电路,小亮在检查时认为,从实验目的来看,实验电路上有一根导线连接错了,建议李明改接.①请在接错的那根线上打“X〞,并另画一根导线,使电路连接正确；()②如果不改接这根导线,对实验的影响是： (具体说明是什么影响).(2)李明将电路改接正确后,闭合开关,调节变阻器的滑片到某位置,保持电压表的示数为 2.5 V ,电流表的指示如图丙所示,那么连入电路的电阻R的阻值是Q .(保存整数)(3)实验中,假设保证电压表的示数为 2.5 V不变,将定值电阻R的阻值由25 ◎更换为15 为了保持电压表的示数不变,应将滑动变阻器的滑片向(选填“左〞或“右〞)移动；当定值电阻为10 ◎时,移动滑动变阻器滑片应使接入电路的阻值为Q .23 .磁感应强度B用来描述磁场的强弱,国际单位是特斯拉,符号是“T〞.为了探究电磁铁外轴线上磁感应强度的大小与哪些因素有关,小鹭设计了如下图的电路,图甲电源电压6V, R为磁感应电阻,其阻值随磁感应强度变化的关系图线如图.4 Rn(1)当图乙&断开,图甲S i闭合时,电流表的示数为mA闭合S和图乙中滑动变阻器的滑片P向右移动,图甲中电流表的示数逐渐减小,说明磁感电阻R处的磁感应强度B逐渐.(2)闭合S i和5,滑片P不动,沿电磁铁轴线向左移动磁感电阻R,测出R离电磁铁左端的距离x与对应的电流表示数I ,算出R处磁感应强度B的数值如表.请计算x = 5cm时,B=T.x/cm 123456I/mA101215203046B/T0.680.650.600.510.20 (3)综合以上实验数据可以得出电磁铁外轴线上磁感应强度随电磁铁电流的增大而,离电磁铁越远,磁感应强度越.四、计算题24 .用燃气灶烧水,燃烧0. 5kg的煤气,使50kg的水从20c升高到70c.水的比热容为4. 2X103J/ (kg- C),煤气的热值为4. 2X107J/kg .求：(1) 0. 5kg煤气完全燃烧放出的热量.(2)水吸收的热量.25 .如下图,电源电压不变,灯L上标有“6V 3W字样,电阻R=20Q .(不考虑温度对灯泡电阻的影响)(1)当开关S闭合,&、与断开时,灯L正常发光,求电源电压；(2)开关$、S2、&都闭合,且滑片P在b端时,电流表的示数为1.2A,求滑动变阻器R的最大阻值.26 .电动车以其轻便、实用、环保的优点,深受人们喜爱.如下图的电动车整车质量为40kg,在平直公路上以18km/h的速度匀速直线行驶了30min,行驶时的牵引力是30N.在这个过程中,求：(1)电动车整车的重力；(g取10N/kg )(2)电动车牵引力做的功.五、作图题27 .按以下要求作图.(1)如图甲所示是某同学设计的一个楼梯电灯的电路,要求闭合或断开S1或S2都可以限制电灯,该同学忘记了连导线,请你在图上用笔画线代替导线,将电路连接好.(2)请在图乙中画出作用在“开瓶起子〞上动力 F i 的力臂和阻力F 2的示意图,28 .小明的爸爸把电饭煲的三线插头中间的铜片撤除,以便能在墙壁上的两孔插座上使用,这种使用方 法是否平安？为什么？ 【参考答案】、选择题 题号 1 2 3 4 5 6 7 8 9 10 11 12答案A CC C AD C A D DDC二、填空题 13 .可再生；化学 14 .比热容、压缩、热值 15 .并联,0.5A, 0.5A . 16 .不会 会17 .电流 滑动变阻器器 a18 . v v 三、实验题19 . (1)不同 温度计示数变化(煤油温度的变化)(2)滑动变阻器 同一 (3) 2.1 X10320 . ( 1)将电键的右接线柱与滑动变阻器的左下接线柱相连；( 2)滑动变阻器 R 断路；6 ; (3)4;15.21 .电流；磁场.23. 增大 0.40 增大 小 四、计算题 24. ( 1) 2. 1 X 107J; ( 2) 1 . 05X 1 07J 25. (1)电源电压为 16V;(2)滑动变阻器 R 的最大阻值为40 a 26. ( 1) 400N (2) 2.7 X 105J 五、作图题电压表的示数不变 10 左14六、简做题22.六、简做题28.不平安；这样使用插头会使电饭锅的金属外壳不能接地,容易出现触电事故。
北京市东城区近三年(2020-2022)九年级上学期期末物理试题汇编-解答题容易题
北京市东城区近三年（2020-2022）九年级上学期期末物理试题汇编-解答题容易题一．控制变量法与探究性实验方案（共1小题）1．（2022秋•东城区期末）小东利用铜片、锌片、柠檬制作了水果电池，并用导线把发光二极管和水果电池连接起来，如图所示。
他看到二极管发光，然后增加每个铜片、锌片插入柠檬的深度，发现二极管发光的亮度增强。
请你根据小东的实验步骤及现象，写出他所探究的科学问题： 。
二．安培定则（共1小题）2．（2021秋•东城区期末）根据图中通电螺线管中的电流方向，可以判断出通电螺线管的左端是 极。
（填“N”或“S”）。
三．电磁感应现象（共1小题）3．（2020秋•东城区期末）小东利用如图甲所示的装置探究“什么情况下磁可以生电”。
他闭合开关，将导体棒AB以一定的速度沿水平方向向右移动，可以观察到灵敏电流计指针 （选填“发生”或“不发生”）偏转。
图乙所示是一种手摇发电LED照明灯，改变转动摇把的速度，发现LED灯的亮度发生了改变。
该现象说明感应电流的大小与 有关。
四．探究电磁感应现象的实验（共1小题）4．（2021秋•东城区期末）小东利用如图所示的装置探究磁生电的相关问题，完成了如下实验。
闭合开关后，让导体ab左右运动时，发现灵敏电流计的指针偏转的方向是不同的。
请你根据此实验现象提出一个可探究的科学问题。
五．做功改变物体内能（共1小题）5．（2022秋•东城区期末）针对如图所示的三个实验情景，将下列内容补充完整。
（1）图甲：将活塞迅速下压，硝化棉燃烧，是由于活塞对 （选填“硝化棉”或“筒内空气”）做功，使其内能增大，温度升高。
（2）图乙：将试管中的水加热一段时间后，塞子被水蒸气推出，塞子被水蒸气推出过程的能量转化与汽油机的 冲程能量转化相同。
（3）图丙：抽去玻璃板后，两瓶气体混合颜色变均匀，说明分子永不停息地做 。
六．实验比较不同物质吸热的情况（共1小题）6．（2020秋•东城区期末）科技小组选择了图甲所示的实验装置做“比较不同物质吸热能力”的实验。
