联想Brocade 300E 光纤交换机介绍

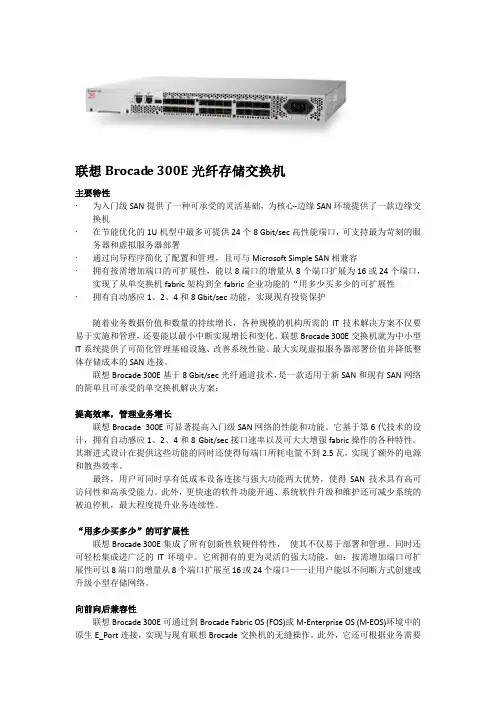

联想 Brocade 300E v2.0
联想Brocad e 300E光纤存储交换机主要特性∙为入门级SAN提供了一种可承受的灵活基础，为核心-边缘SAN环境提供了一款边缘交换机∙在节能优化的1U机型中最多可提供24个8 Gbit/sec高性能端口，可支持最为苛刻的服务器和虚拟服务器部署∙通过向导程序简化了配置和管理，且可与Microsoft Simple SAN相兼容∙拥有按需增加端口的可扩展性，能以8端口的增量从8个端口扩展为16或24个端口，实现了从单交换机fabric架构到全fabric企业功能的“用多少买多少的可扩展性∙拥有自动感应1、2、4和8 Gbit/sec功能，实现现有投资保护随着业务数据价值和数量的持续增长，各种规模的机构所需的IT技术解决方案不仅要易于实施和管理，还要能以最小中断实现增长和变化。
联想Brocade 300E交换机就为中小型IT系统提供了可简化管理基础设施、改善系统性能、最大实现虚拟服务器部署价值并降低整体存储成本的SAN连接。
联想Brocade 300E基于8 Gbit/sec光纤通道技术，是一款适用于新SAN和现有SAN网络的简单且可承受的单交换机解决方案：提高效率，管理业务增长联想Brocade 300E可显著提高入门级SAN网络的性能和功能。
它基于第6代技术的设计，拥有自动感应1、2、4和8 Gbit/sec接口速率以及可大大增强fabric操作的各种特性。
其渐进式设计在提供这些功能的同时还使得每端口所耗电量不到2.5瓦，实现了额外的电源和散热效率。
最终，用户可同时享有低成本设备连接与强大功能两大优势，使得SAN技术具有高可访问性和高承受能力。
此外，更快速的软件功能开通、系统软件升级和维护还可减少系统的被迫停机，最大程度提升业务连续性。
“用多少买多少”的可扩展性联想Brocade 300E集成了所有创新性软硬件特性，使其不仅易于部署和管理，同时还可轻松集成进广泛的IT环境中。
它所拥有的更为灵活的强大功能，如：按需增加端口可扩展性可以8端口的增量从8个端口扩展至16或24个端口——让用户能以不间断方式创建或升级小型存储网络。
博科300光纤交换机(完整资料).doc
此文档下载后即可编辑博科300光纤交换机概述：Brocade 300（博科光纤交换机|博科300|BR-310-0008|BR-320-0008|BR-340-0008|BR-360-0008）是一款吞吐量达8 Gbit/秒的光纤通道交换机，是专为小型SAN或大型SAN边缘设计的经济型入门级解决方案。
它使中小型企业可以简化IT基础设施，提高系统性能，最大限度地发挥虚拟服务器部署的价值并降低总体存储成本。
经济合算的SAN技术Brocade 300（博科光纤交换机|博科300|BR-310-0008|BR-320-0008|BR-340-0008|BR-360-0008）能够以入门级解决方案的价格提高卓越的性能和强大的功能。
它将1、2、4和8 Gbit/秒的光纤通道吞吐量自动侦测与旨在增强光纤架构性能的功能结合在一起。
Brocade 300能够提供如此强大的功能，而每端口的功耗还不到2.5瓦，因此，具有出色的功率和冷却效率。
Brocade 300（博科光纤交换机|博科300|BR-310-0008|BR-320-0008|BR-340-0008|BR-360-0008）采用了一种无阻塞架构，最多支持24个端口同时以8 Gbit/秒（全双工）的速率运行，并且不会出现超量使用现象——总带宽为192 GB/秒。
另外，增强的Brocade ISL干线合并还可以支持最高吞吐量达64 GB/秒的单一逻辑高速干线。
简化的管理借助Brocade EZSwitchSetup安装向导，可以轻松便捷地安装和配置Brocade 300（博科光纤交换机|博科300|BR-310-0008|BR-320-0008|BR-340-0008|BR-360-0008），交换机的配置、部署和管理变成了简单的三步点击操作。
在多交换机环境中，博科网络顾问软件（Brocade Network Advisor）可提供全面的数据中心Fabric架构管理功能，包括博科骨干网、交换机和适配器的配置、监控和管理。
联想Brocade 300E 光纤交换机介绍
联想Brocade 300 光纤存储交换机介绍1、产品规格光纤通道端口交换机模式（默认）：24个物理端口，默认开通8个端口，可通过按需增强端口许可（POD），以8端口的增量增加为16和24个通用（E、F、M、FL或N）端口接入网关默认端口映射：16个F_Port、8个N_Port可扩展性默认不可支持级联，通过软件许可升级可支持完全Fabric架构，最多可239台交换机标准最大支持数单一Brocade FOS fabric：56个域、19个跃点单一Brocade M-EOS fabric：31个域、3个跃点较大型Fabric可按需配置；有关配置细节，请参考Brocade或OEM SAN设计文件性能1.063 Gbit/sec 线速、全双工；2.125 Gbit/sec 线速、全双工；4.25 Gbit/sec 线速、全双工；8.5 Gbit/sec 线速、全双工；1、2、4和8 Gbit/sec端口速率自动感应；可选择性编程为固定端口速率；1、2、4和8 Gbit/sec端口速率匹配ISL干线合并基于帧的干线合并，在可选许可下每条ISL干线最多8个8 Gbit/sec 端口，每条ISL干线速率最高68 Gbit/sec (8端口× 8.5 Gbit/sec [线速]) 运用Fabric OS中所包括的DPS，实现基于交换的跨ISL负载平衡，集合带宽408 Gbit/sec: 24端口× 8.5 Gbit/sec (线速) × 2 (全双工)最大Fabric 延迟8 Gbit/sec 速率下采用无争用、直通路由时为700纳米 最大帧2112字节净负荷 帧缓冲可动态分配700帧，每端口最多为484帧 服务级别Class 2, Class 3, Class F (交换机间帧) 端口类型FL_Port 、F_Port 、M_Port (镜像端口)和E_Port; 基于交换机类型的自我发现(U_Port); Brocade Access Gateway 模式中的可选端口类型控制: F_Port 和使用NPIV 技术的N_Port 数据流量类型Fabric 交换机支持单播、多播(255组)和广播 外形尺寸 4U 高19英寸机架设备（174.5mm H×483mm W×650mm D ）介质类型 4 Gbit/sec: 要求Brocade 可热插拔 (SFP)、LC 连接器；4 Gbit/sec短波激光(SWL); 4 Gbit/sec 长波激光(LWL); 4 Gbit/sec 超长波激光(ELWL);最大距离取决于光缆和端口速率8 Gbit/sec: 要求Brocade 可热插拔SFP+、LC 连接器；短波激光(SWL); 最大距离取决于光缆和端口速率USB 1个USB 端口，适用于固件下载、支持保存、配置上传/下载Fabric 服务 简单名称服务器(SNS);注册状态变更通知(RSCN);NTP v3;Reliable Commit Service (RCS);动态路径选择(DPS);Brocade 高级分区(默认分区、端口/WWN 分区、广播分区);NPIV;N_Port 干线合并;FDMI;管理服务器;FSPF;Fabric watch;Extended Fabrics;ISL 干线合并;高级性能监控;适应性网络(按数据流QoS 、入站速率限制、流量隔离、最高用量者许可变化); IPoFc,帧重定向;Port Fencing;BB credit 恢复选项机架安装导轨套件管理 Telnet 、HTTP 、SNMP v1/v3 (FE MIB, FC Management MIB);审核、系统日志、变更管理追踪；EZ Switch Setup 向导；BrocadeAdvanced Web 工具；Brocade EFCM 标准版/企业版9.x (可选);Brocade Fabric Manager (可选:仅FOS 环境); 符合SMI-S 标准,SMI-S 脚本工具集、管理域；面向选定的插件功能的试用版许可证安全 SSL 、SSh v2、HTTPS 、LDAP 、RADIUS 、基于角色的访问控制(RBAC)、DH-CHAP(交换机和终端设备间)、端口绑定、交换机绑定、安全RPC 、Secure copy (SCP)、Trusted Switch 、IPSec 、IP过滤管理访问 10/100以太网(RJ-45)、通过光纤通道的带内管理；串口(RJ-45);USB;可通过Brocade EFCM 和Brocade Fabric Manager 实现的call-home 集成诊断 POST 和内嵌式在线/离线诊断，包括RAStrace 日志、环境监控、不间断daemon 重启、Fcping 和Pathinfo(FC traceroute)、端口镜像(SPAN 端口)外壳1U 、19英寸符合EIA 标准 尺寸 宽: 42.88厘米(16.88英寸)高: 4.29厘米(1.69英寸)深: 30.66厘米(12.07英寸)系统重量 4.2 公斤(9.30磅),无SFP/SFP+ 介质运行湿度: 0°c 到40°c (32°F 到104°F)湿度: 10% 到85% ，无冷凝非运行温度: –25°c 到70°c (–13°F 到158°F)湿度: 10%到95%，无冷凝海拔运行: 最高3000米(9842英尺)存储: 最高12000米(39,370英尺)冲击运行: 20g、6毫秒、半正弦非运行: 半正弦、33 g、11毫秒, 3/eg Axis震动运行: 0.5 g 正弦、0.4 grms随机、5至500Hz非运行: 2.0 g正弦、1.1 grms随机、5到500Hz散热最多24端口: 195 BTU/hr二氧化碳排放210公斤/年(16个端口，0.42 kg/kwh)每年每Gbit/sec为1.09公斤气流最大23 CFM (cu. ft./min.); 常规为18 CFM电源插座C13输入电压85 到264 VAC ，常规频率47 到63 Hz耗电量常规为48瓦;24个8 Gbit/sec 端口最多可达57瓦2、功能特性∙在节能优化的1U机型中最多可提供24个8 Gbit/sec高性能端口，可支持最为苛刻的服务器和虚拟服务器部署。
Brocade(博科)300系列光纤交换机密码忘记怎么办
Brocade 300 是一款吞吐量为 8 Gbit/秒的光纤通道交换机，是专为小型 SAN 或大型 SAN 边缘而设计的经济型入门级解决方案。
中小型企业借助此解决方案可以简化 IT 基础设施、增强系统性能、最大程度地发挥虚拟服务器部署的价值、降低总体存储成本。
往往我们会忘记曾经设置过的密码，导致无法正常登陆设备，因此需要重置密码，博科光纤交换机的默认用户名是admin，默认密码是password。
但博科交换机是没有reset按钮的，必须通过console线连接通过命令重置。
博科300的os是用的linux 2.6的核心，最高权限的管理帐号是root。
重置交换机密码就是用这个帐号。
swd77 login: rootPassword: fibranne使用该帐号登陆后会出现下面的信息：Disclaimer for Root and Factory Accounts Usage!This Fibre Channel switch is equipped with Root and Factory accountsthat are intended for diagnostics and debugging purposes solely bythe Equipment vendor's trained engineers. Improper use of thefunctionality made available through the Root or Factory account couldcause significant harm and disruption to the operation of the SAN fabric.Your use of the functionality made available through the Root or Factoryaccount is at your sole risk and you assume all liability resulting fromsuch use. The Equipment vendor shall have no liability for any lossesor damages arising from or relating to the use of the Root or Factoryaccount (and the functionality enabled thereby) by anyone other thanthe Equipment vendor's authorized engineers.Proceeding with the usage of this switch as the Root or Factory userexplicitly indicates your agreement to the terms of this disclaimer.Please change passwords for switch default accounts now.Use Control-C to exit or press 'Enter' key to proceed.这里用Control-C结束就行了，如果回车会让分别设置各个帐号的密码，出现如下信息：Warning: Access to the Root and Factory accounts may be required forproper support of the switch. Please ensure theRoot and Factorypasswords are documented in a secure location. Recovery of a lost Rootor Factory password will result in fabric downtime.for user - rootChanging password for rootEnter new password:Password unchanged.passwd: Authentication token manipulation errorPlease change passwords for switch default accounts now.for user - factoryChanging password for factoryEnter new password:Password unchanged.passwd: Authentication token manipulation errorPlease change passwords for switch default accounts now.for user - adminChanging password for adminEnter new password:Password unchanged.passwd: Authentication token manipulation errorPlease change passwords for switch default accounts now.for user - userChanging password for userEnter new password:Password unchanged.passwd: Authentication token manipulation error登陆后是用passwddefault命令恢复出厂密码swd77:root> passwddefaultPassword policies are already set to default.All account passwords have been successfully set to factory default. swd77:root>至此已经恢复了交换机出厂密码设置，立即可以用默认用户名admin，默认密码password登陆设备进行管理和配置了。
brocade光纤交换机配置简介
brocade光纤交换机配置简介安装前准备工作：1.PC或笔记本一台，安装JRE，并设置网卡地址：10.77.77.22，掩码：255.0.0.0；2.PC或笔记本交叉线（1000M网卡可用直通线）连接BROCADE光纤交换机。
配置步骤：1.打开IE界面并在IE地址栏输入：10.77.77.77回车。
弹出如下窗口：用户名：admin密码：password2.设置ZONING。
进行BROCADE主机界面窗口，左上角有一个ZONE ADMIN菜单，如下图红框内所示，单击进入ZONE配置界面。
进行配置界面后，我们需要做如下几步骤以完成ZONE的配置，第一，建ZONE，根据要求将需要添加的端口加入新建的ZONE内，如面几幅图所示：操作顺序:［zone］------［NEW ZONE］------建ZONE名------添加端口-完成第二，完成配置，激活ZONE配置。
建配置名------将需要添加到这个配置的ZONE加入这个配置------点击SAVE CONFIG------最后ENABEL CONFIG 完成。
TELNET添加ZONE步骤网卡设置IP：10.77.77.77 网线连接到BROCADE光纤交换机上开始菜单运行cmd 回车在弹出的CMD窗口中敲入telnet 10.77.77.77 USER：adminPASSWORD：password输入用户名，密码后，按CTRL+C进行：#，如我们需要将交换机的0、1两口做ZONE命令如下：#addzone zone1 (0,0),(0,1)#addconfig cfg1 zone1#save config#enable config完成。
Brocade光纤交换机级联及划分ZONE
目录一、环境描述 (2)二、检查级联许可 (2)三、更改Domain ID (3)四、接线 (11)五、划分ZONE (11)5.1创建ZONE (11)5.2创建ZONECONFIG (11)5.3添加ZONE到ZONECONFIG (12)5.4保存配置 (12)5.5激活配置 (12)5.6查看配置 (12)六、常用命令 (12)一、环境描述两台Brocade光纤交换机（本地异地各一台），两台设备做级联并划分ZONE。
二、检查级联许可首先分别核查两台设备是都均具有级联License（Brocade 300系列自带级联许可）。
1、通过licenseshow命令查看：2、通过switchshow命令查看：如果交换机级联成功端口状态会变成E-Port，主交换机后面会标有(UPstream)，下级交换机会显示 (downstream)状态。
备注：1、级联 License，无论距离长短，两台交换机进行连接都需要购买级联授权。
2、EF License，Extended Fabric 是实现远距离连接的授权，超过 10Km就需要进行购买。
三、更改Domain ID光纤交换机默认Domain ID均为1，在做级联前需要将其中一台设备Domain ID 改为其他值（非1，否则将会冲突，连接后指示灯将慢速闪烁）。
1、通过管理端口登录到交换机管理页面；2、点击“Switch Admin”，如下图所示：3、准备更改Domain ID，按下图操作：4、更改Domain ID，按下图操作：四、配置远距离端口级联（超过10KM才需要配置）配置方法配置远距离连接的命令为portcfglongdistance，具体命令格式如下portcfglongdistance [slot/]port [distance_level] [vc_translation_link_init] [desired_distance]参数说明slot 为插槽号，可选port 为端口号distance_level 为距离的级别，根据距离的不同可以分为一下四种级别：vc_translation_link_init 参数1 为激活远距离连接的初始化，参数0 为不激活模式，默认参数为1。
Brocade_300光纤交换机配置
2N di :51 trop 2N di :41 trop G2 di :31 trop G2 di :21 trop 1N di :11 trop G2 di :01 trop 2N di :9 trop G1 di :8 trop G1 di :7 trop 2N di :6 trop G2 di :5 trop G2 di :4 trop G2 di :3 trop G2 di :2 trop G2 di :1 trop G2 di :0 trop :nocaeBhctiws :nwWhctiws :dIhctiws :niamoDhctiws :eloRhctiws :edoMhctiws :etatShctiws :epyThctiws :emaNhctiws
pit :XINU � lanimreT repyH :swodni W � 端终XINU或端终级超用使 � )elamef-ot-elamef( 9BD 缆电接连口串条一 � :理管口串
hctiws ot nigoL
drowssap�码密 nimda�名户 � 用入输�框 话对陆登出弹会后车回下按77..77.77.01//:ptth � :入输器览 浏开打�网子一同为机换交与址地PI机本改修 �
:]enon[ ksamtenbuS lennahC erbiF
:]1.1.71.271[ sserddA yawetaG
701.66.861.291 :]77.77.77.01[ sserddA PI tenrehtE 址地PI置设机换交为 – teSrddApi
0.0.0.0 :sserddA yawetaG enon :ksamtenbuS lennahC erbiF enon :sserddA PI lennahC erbiF 0.552.552.552 :ksamtenbuS tenrehtE 77.77.77.01 :sserddA PI tenrehtE wohSrddApi >nimda:2ws
（完整版）博科光纤交换机基本配置
（完整版）博科光纤交换机基本配置博科 300光交换配置⼿册1.设备⽰意图2.配置准备Brocade交换机采⽤B/S架构，远程客户端通过交换机以太⽹管理端⼝实现对交换机的监控及配置。
在配置之前⾸先要在客户端安装JAVA运⾏环境JRE。
3.设备配置修改客户端IP地址与交换机为同⼀⼦⽹10.77.77.100；打开浏览器输⼊http://10.77.77.77按下回车后会弹出登陆对话框；户名：admin 密码：password备注：admin: 可以执⾏所有的命令并查看交换机状态和修改交换机的配置user: 执⾏Show命令来查看交换机的状态?改变密码以admin⾝份执⾏passwd命令会显⽰每个⽤户，可以依次修改他们的密码4.常⽤配置命令1)Tip: 可使⽤下⾯的命令来检查Fabric OS的版本sw:admin> version Kernel: 5.3.1 Fabric OS: v3.0.2cMade on: Thu Apr 19 12:02:15 PDT 2002 Flash: Thu Apr 19 12:04:03 PDT 2002 BootProm: T ue Apr 26 18:33:23 PST 2002 2)ipAddrShow –显⽰交换机的IP设置sw:admin> ipAddrShowEthernet IP Address: 10.77.77.77 Ethernet Subnetmask: 255.255.255.0 Fibre Channel IP Address: none Fibre Channel Subnetmask: none Gateway Address: 0.0.0.0 ? ipAddrSet3)为交换机设置IP地址sw:admin> ipAddrSetEthernet IP Address [10.77.77.77]: 192.168.66.107 Ethernet Subnetmask [0.0.0.0]: 255.255.255.0 Fibre Channel IP Address [none]: Fibre Channel Subnetmask [none]: Gateway Address [172.17.1.1]:Set IP address now? [y = set now, n = next reboot]: y ? sw2:4)显⽰交换机配置admin> switchShowswitchName: sw2 switchType: 9.1 switchState: Online switchMode: Native switchRole: Subordinate switchDomain: 97 switchId: fffc61switchWwn: 10:00:00:60:69:04:23:03 switchBeacon: OFFport 0: id 2G No_Light port 1: id 2G No_Light port 2: id 2G No_Light port 3: id 2G No_Lightport 4: id 2G Online F-Port 10:00:00:00:c9:20:d0:99 port 5: id 2G No_Lightport 6: id N2 Online E-Port 10:00:00:60:69:50:3e:1b “sw2” (downstream)port 7: id 1G Online L-Port 8 Private, 2 phantom port 8: id 1G No_Light port 9: id N2 No_Light port 10: id 2G No_Light port 11: id N1 Online port 12: id 2G No_Lightport 13: id 2G Online E-Port 10:00:00:60:69:50:02:73 “sw8" (upstream) (Trunk master)port 14: id N2 No_Light5)显⽰交换机运⾏状态admin> switchstatusshowSwitch Health Report Report time: 06/22/2015 07:53:50 AMSwitch Name: adminIP address: 192.168.99.9SwitchState: HEALTHYDuration: 00:05Power supplies monitor HEALTHYTemperatures monitor HEALTHYFans monitor HEALTHYFlash monitor HEALTHYMarginal ports monitor HEALTHYFaulty ports monitor HEALTHYMissing SFPs monitor HEALTHYFabric Watch is not licensedDetailed port information is not included6)显⽰交换机配置信息admin> cfgshowDefined configuration:cfg: cfg_1 a750l1_vtl12; b750l1_v7000; b750l2_v7000; b750l2_vtl12; ha1;vm1l_v7000; vm2l_v7000; vm3l_v7000; vtape; xenserver_a;xenserver_bzone: a750l1_vtl121,2; 1,20; 1,21; 1,22; 1,23zone: b750l1_v70001,0; 1,1; 1,2zone: b750l2_v70001,0; 1,1; 1,3zone: b750l2_vtl121,3; 1,20; 1,21; 1,22; 1,23zone: ha1 1,2; 1,3zone: vm1l_v70001,0; 1,1; 1,4zone: vm2l_v70001,0; 1,1; 1,5zone: vm3l_v70001,0; 1,1; 1,6zone: vtape 1,20; 1,21; 1,22; 1,23zone: xenserver_a1,0; 1,1; 1,8zone: xenserver_b1,0; 1,1; 1,77)备份交换机配置admin> configuplocadadmin> Protocol (scp or ftp):ftp （输⼊协议,如果你是FTP就输⼊FTP）admin> host: （FTP服务器地址：192.168.99.100）admin> user name: （⽤户名）admin> filename: 备份⽂件名称admin> password: 密码8)已有备份⽂件还原admin> switchdisable 停⽤交换机所有交换端⼝admin>configdownloadadmin>Protocol (scp or ftp):ftpadmin>Server Name or IP Address [host]:admin>User Name [user]:admin>File Name [config.txt]:config.txt.........admin>Do you want to continue [y/n]:yadmin>Password:admin>reboot9)划分zone定义：zone是当你有不同平台的主机连到SAN上时，⽤来隔离不同主机对磁盘阵列的存取，严格⼀点的，任何⼀台主机连到交换机访问任何⼀个存储设备都要作zone。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
联想Brocade 300 光纤存储交换机介绍1、产品规格
光纤通道端口交换机模式（默认）：24个物理端口，默认开通8个端口，可通过按需增强端口许可（POD），以8端口的增量增加为16和24个通用（E、F、M、FL或N）端口
接入网关默认端口映射：16个F_Port、8个N_Port
可扩展性默认不可支持级联，通过软件许可升级可支持完全Fabric架构，最多可239台交换机
标准最大支持数单一Brocade FOS fabric：56个域、19个跃点
单一Brocade M-EOS fabric：31个域、3个跃点
较大型Fabric可按需配置；有关配置细节，请参考Brocade或OEM SAN设计文件
性能1.063 Gbit/sec 线速、全双工；
2.125 Gbit/sec 线速、全双工；
4.25 Gbit/sec 线速、全双工；
8.5 Gbit/sec 线速、全双工；
1、2、4和8 Gbit/sec端口速率自动感应；可选择性编程为固定端口速率；
1、2、4和8 Gbit/sec端口速率匹配
ISL干线合并基于帧的干线合并，在可选许可下
每条ISL干线最多8个8 Gbit/sec 端口，
每条ISL干线速率最高68 Gbit/sec (8端口× 8.5 Gbit/sec [线速]) 运用Fabric OS中所包括的DPS，实现基于交换的跨ISL负载平衡，
集合带宽408 Gbit/sec: 24端口× 8.5 Gbit/sec (线速) × 2 (全双工)
最大Fabric 延迟
8 Gbit/sec 速率下采用无争用、直通路由时为700纳米 最大帧
2112字节净负荷 帧缓冲
可动态分配700帧，每端口最多为484帧 服务级别
Class 2, Class 3, Class F (交换机间帧) 端口类型
FL_Port 、F_Port 、M_Port (镜像端口)和E_Port; 基于交换机类型的自我发现(U_Port); Brocade Access Gateway 模式中的可选端口类型控制: F_Port 和使用NPIV 技术的N_Port 数据流量类型
Fabric 交换机支持单播、多播(255组)和广播 外形尺寸 4U 高19英寸机架设备（174.5mm H×483mm W×650mm D ）
介质类型 4 Gbit/sec: 要求Brocade 可热插拔 (SFP)、LC 连接器；4 Gbit/sec
短波激光(SWL); 4 Gbit/sec 长波激光(LWL); 4 Gbit/sec 超长波激
光(ELWL);最大距离取决于光缆和端口速率
8 Gbit/sec: 要求Brocade 可热插拔SFP+、LC 连接器；短波激光
(SWL); 最大距离取决于光缆和端口速率
USB 1个USB 端口，适用于固件下载、支持保存、配置上传/下载
Fabric 服务 简单名称服务器(SNS);注册状态变更通知(RSCN);NTP v3;
Reliable Commit Service (RCS);动态路径选择(DPS);
Brocade 高级分区(默认分区、端口/WWN 分区、广播分区);NPIV;
N_Port 干线合并;FDMI;管理服务器;FSPF;Fabric watch;
Extended Fabrics;ISL 干线合并;高级性能监控;
适应性网络(按数据流QoS 、入站速率限制、流量隔离、最高用量
者许可变化); IPoFc,帧重定向;Port Fencing;BB credit 恢复
选项
机架安装导轨套件
管理 Telnet 、HTTP 、SNMP v1/v3 (FE MIB, FC Management MIB);审
核、系统日志、变更管理追踪；EZ Switch Setup 向导；Brocade
Advanced Web 工具；Brocade EFCM 标准版/企业版9.x (可选);
Brocade Fabric Manager (可选:仅FOS 环境); 符合SMI-S 标准,
SMI-S 脚本工具集、管理域；面向选定的插件功能的试用版许可证
安全 SSL 、SSh v2、HTTPS 、LDAP 、RADIUS 、基于角色的访问控制
(RBAC)、DH-CHAP(交换机和终端设备间)、端口绑定、交换机绑
定、安全RPC 、Secure copy (SCP)、Trusted Switch 、IPSec 、IP
过滤
管理访问 10/100以太网(RJ-45)、通过光纤通道的带内管理；串口(RJ-45);
USB;可通过Brocade EFCM 和Brocade Fabric Manager 实现的
call-home 集成
诊断 POST 和内嵌式在线/离线诊断，包括RAStrace 日志、环境监控、
不间断daemon 重启、Fcping 和Pathinfo(FC traceroute)、端口镜
像(SPAN 端口)
外壳
1U 、19英寸符合EIA 标准 尺寸 宽: 42.88厘米(16.88英寸)
高: 4.29厘米(1.69英寸)
深: 30.66厘米(12.07英寸)
系统重量 4.2 公斤(9.30磅),无SFP/SFP+ 介质
运行湿度: 0°c 到40°c (32°F 到104°F)
湿度: 10% 到85% ，无冷凝
非运行温度: –25°c 到70°c (–13°F 到158°F)
湿度: 10%到95%，无冷凝
海拔运行: 最高3000米(9842英尺)
存储: 最高12000米(39,370英尺)
冲击运行: 20g、6毫秒、半正弦
非运行: 半正弦、33 g、11毫秒, 3/eg Axis
震动运行: 0.5 g 正弦、0.4 grms随机、5至500Hz
非运行: 2.0 g正弦、1.1 grms随机、5到500Hz
散热最多24端口: 195 BTU/hr
二氧化碳排放210公斤/年(16个端口，0.42 kg/kwh)
每年每Gbit/sec为1.09公斤
气流最大23 CFM (cu. ft./min.); 常规为18 CFM
电源插座C13
输入电压85 到264 VAC ，常规
频率47 到63 Hz
耗电量常规为48瓦;24个8 Gbit/sec 端口最多可达57瓦
2、功能特性
∙在节能优化的1U机型中最多可提供24个8 Gbit/sec高性能端口，可支持最为苛刻的服务器和虚拟服务器部署。
∙拥有自动感应1、2、4和8 Gbit/sec功能，各机构现在就可使用4 Gbit/sec的SFP ，未来可随时按需升级为8 Gbit/sec的SFP，实现面向未来的投资。
∙拥有按需增加端口的可扩展性，能以8端口的增量从8个端口扩展为16或24个端口，支持从单交换机Fabric架构到全Fabric企业功能的“用多少买多少的可扩展性”。
∙可与Brocade和Brocade M系列Fabric架构的交换机实现本地化操作，对现有投资保护。
∙通过Brocade EZ Switch Setup向导等易于使用的工具简化配置和管理，可与Microsoft Simple SAN兼容。
∙提供了双重功能，可作为一款全Fabric SAN交换机或作为一款采用NPIV技术的Brocade Access Gateway来使用，可增强Fabric架构可扩展性并简化管理。
