斯托默粘度计操作说明GGW-DC-36
建筑涂料粘度的测定：斯托默粘度计法的应用
建筑涂料粘度的测定：斯托默粘度计法的应用1.引言建筑涂料的粘度是影响其流动性、施工性能和涂覆效果的紧要指标之一、粘度的精准测定对于涂料的生产、质量掌控和应用具有紧要意义。
本文将介绍一种常用的粘度测定方法：斯托默粘度计法。
2.测试原理与方法斯托默粘度计法通过测定在旋转转子下产生200转/分钟转速所需要的负荷来表征涂料的粘度。
通常以负荷的克数或以负荷的对数函数克雷布斯（Krebs）单位（KU值）来表示涂料的粘度。
3.仪器设备使用旋转桨式粘度计进行测试，该仪器具备频闪计时器，用于掌控旋转桨叶的转速。
R旋转桨式粘度计通过负载的机械操作和频闪观测器来测定非牛顿液体（包含大多数涂料）的粘度。
4.操作要点在进行建筑涂料粘度测定时，需要注意以下操作要点：充足搅匀：将涂料充足搅匀，并将其移入容器中，以确保涂料和粘度计的温度保持在稳定状态（23±0.2°C）。
浸入涂料中：将转子浸入涂料中，使涂料液面刚好实现转子轴的标记处。
A法和B法试验：使用A法（无频闪计时器）和B法（有频闪计时器）进行试验，重复测定直至得到一致的负荷值。
5.结果表示与注意事项试验结果以克数或KU值表示。
A法中，依据产生100/30秒时所需加的负荷克数，通过负荷与KU值的对应表取得KU值。
B法中，依据产生200转/分钟或200转/30秒图形所需的负荷克数，同样通过负荷与KU值的对应表取得KU值。
6.应用与意义建筑涂料的粘度测定在建材行业中具有紧要的应用和意义：质量掌控：粘度测定是涂料质量掌控的紧要手段，确保涂料批次之间的一致性。
施工性能：涂料的粘度直接影响其在施工过程中的流动性和涂覆性能，从而影响涂料的施工效果。
配方调整：通过粘度测定可以引导涂料配方的调整，以获得符合设计要求的产品性能。
7.结论斯托默粘度计法是建筑涂料粘度测定的一种常用方法，通过测定涂料在旋转转子下的负荷来表征其粘度。
这个方法在建筑涂料生产和应用过程中具有紧要的应用价值，有助于提高产品的质量和性能，同时也为涂料行业的科研和技术进展供应了有力的支持。
斯托默粘度计操作规程
记录数据
3.3 在显示屏上会同时显示被测样品的”负荷 值”(第一行)及”KU 值”(第二行)测量值。
4.注意事项 4.1 本仪器机箱内有精密测量部件,搬运时应轻拿轻放。 4.2 本仪器是专用仪器,若非专业人员请勿自行拆开仪器机箱外壳,以免影响仪器计量准确度。切 勿用手去转动浆叶,否则会破坏仪器内游丝的精密。 4.3 仪器暂时不用时， 应将仪器升降手柄保持的高位的限位装置上， 而不应使之处于较低的位置, 否则可能会产生升降不灵活的现象。 4.4 被测涂料的粘度值随温度变化十分灵敏，因此重复测量同一样的粘度值时，必须保证每次测 量时的样品温度差小于 0.2℃,每次浆叶浸入液面的高度误差小于 0.5mm。每年应定期送计量监督 部门检测一次。 首次制订： 2009 年 11 月 21 日 最新修订： 2011 年 4 月 15 日 拟制 审核 批准
上海长润发涂料有限公司 文件 名称 斯托默粘度计操作规程
文件编号 版 次 页 序 拟制部门
CRS-Q-PB3-22-07 A1ቤተ መጻሕፍቲ ባይዱ1/1 技术品保部
1.目的：为确保仪器的正常使用，延长仪器的使用年限，减少违规操作对仪器造成的损坏。 2． 适用范围： 适用于测定油漆和其它用 KU 值表示涂料粘度的测试仪器。 测量范围： 40.2~141.0KU(约 150~4000mpa.s)。 3.操作规范 3.1 仪器开始自检，先出现生产公司名称，网址，仪器型
开启电源
号名称，仪器的序列号及出厂日期，然后出现“电源尚未 转动，请您按下手柄！ ”表示仪器工作正常，下一步可以 把浆叶浸入被测液体。
开始测量
3.2 将装有待测样品的容器放到容器座上，压下升降 手柄，将搅拌浆叶浸入待测样品，搅拌浆叶轴上的标 记与液面平齐。这时浆叶立刻转动，在显示屏上出现 “数据正在处理中。请等待„„9s”字样，每隔一秒 钟,9S 会自动减 1,直至 0 秒,数据处理完毕。

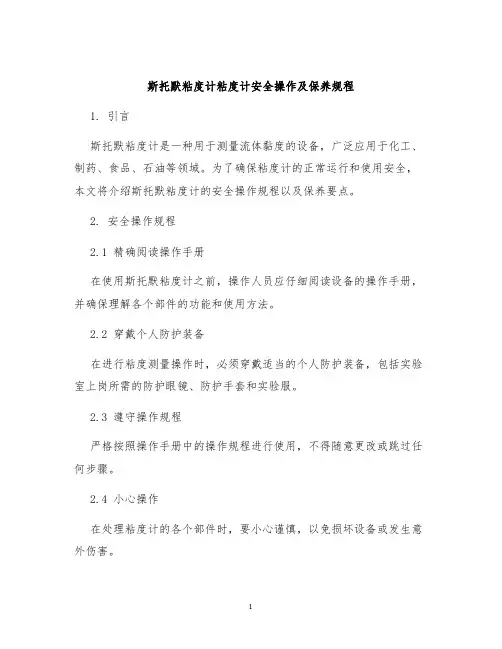

斯托默粘度计粘度计安全操作及保养规程
斯托默粘度计粘度计安全操作及保养规程1. 引言斯托默粘度计是一种用于测量流体黏度的设备，广泛应用于化工、制药、食品、石油等领域。
为了确保粘度计的正常运行和使用安全，本文将介绍斯托默粘度计的安全操作规程以及保养要点。
2. 安全操作规程2.1 精确阅读操作手册在使用斯托默粘度计之前，操作人员应仔细阅读设备的操作手册，并确保理解各个部件的功能和使用方法。
2.2 穿戴个人防护装备在进行粘度测量操作时，必须穿戴适当的个人防护装备，包括实验室上岗所需的防护眼镜、防护手套和实验服。
2.3 遵守操作规程严格按照操作手册中的操作规程进行使用，不得随意更改或跳过任何步骤。
2.4 小心操作在处理粘度计的各个部件时，要小心谨慎，以免损坏设备或发生意外伤害。
2.5 定期维护和校准按照操作手册中的要求，定期对粘度计进行维护和校准，确保设备处于最佳工作状态。
3. 保养规程3.1 清洁和消毒在测量流体黏度前后，必须对斯托默粘度计进行彻底的清洁和消毒。
可以使用酒精或其他适用的清洁剂将设备表面清洁干净，并确保无残留物。
3.2 定期更换液体和附件根据使用要求，定期更换粘度计中的工作液体，以保证精确的测量结果。
同时，定期检查和更换附件，如橡胶垫、螺丝等，以确保设备的稳定性和准确性。
3.3 防尘和防湿粘度计应存放在干燥、通风的环境中，避免阳光直射和潮湿。
建议使用设备专用的防尘罩或罩子进行保护，以防止灰尘和水分进入设备内部。
3.4 定期保养定期对粘度计进行保养和维护，包括清洁仪器内部、检查电源线和传感器连接线是否完好等，以确保设备的长期稳定运行。
4. 总结斯托默粘度计在工业生产中起着至关重要的作用，安全操作和定期保养至关重要。
操作人员必须熟悉设备的操作手册和安全操作规程，在使用设备时要小心操作，穿戴个人防护装备，并定期进行保养和维护。
只有做好这些工作，才能确保粘度计的正常工作，提高工作效率，保证测量结果的准确性。
斯托默粘度计使用说明书.pdf_1693926116.340668
沪制00000067号KU-2斯托默粘度计使用说明书南北潮商城1. 产品简介KU-2斯托默粘度计是一款专用于测量油漆、涂料等以Krebs为单位（即KU值）的流体粘度的测试仪器。
通过功能键，可在蓝色背光液晶显示屏上循环显示Krebs单位（KU）、克单位（gm）和以厘泊（cP）为单位的粘度值。
本仪器采用16位微处理器核心控制电路，桨式转子以200转/分钟的转速旋转，其在被测流体中受到的阻力矩由电脑转换为KU值并直接显示在屏幕上，参照ASTM D562工业标准，可进行KU、gm、cP间转换。
2. 主要技术指标*cP厘泊仅供参考，不能做校验用。
3. 粘度单位Krebs单位（KU）：是一种并非建立在牛顿流体学说的特殊粘度测量法。
ASTM D562标准测试方法最早发展了围绕仪器使用重力去驱动一个桨叶式转子以200转/分钟转动的特殊状态。
达到200转/分钟转速所需要改变的重量取决于测试条件下流体的粘度。
Krebs单位通过所使用重量和桨叶式转子旋转100次所要求时间的相互关系而发展起来。
ASTM标准也提供了一个从Krebs单位到粘度科学度量（厘泊）的关联关系。
克单位（gm）：表示了驱动桨叶式转子在测试流体中以200转/分钟转速旋转所需的重量。
ASTM D562标准中规定的重力驱动系统要求重量应持续改变，直到30秒内能达到100次旋转为止（200转/分钟）。
KU-2粘度计驱动了该装置自动以200转/分钟的转速运行，并提供了在该重力驱动系统所需求的克单位值。
克刻度并非一个粘度单位。
厘泊单位（cP）：通过最初由ASTM测试方法定义的一个关联式而获得。
由于该值基于Krebs单位，因此它并不等同于使用其他类型旋转粘度计（如本公司NDJ、SNB、DV系列、Brookfield公司的DV系列粘度计等）所测得的厘泊值。
KU-2粘度计上显示的厘泊值仅供参考，不能用来和别的仪器测量值进行比较。
4. 随机标准配置件4.1 主机1台4.2 升降架和升降机构1件4.3 专用电源适配器1只4.4 扳手1套4.5 底座和水平调节脚1套4.6 桨式转子1件4.7 随机文件（产品使用说明书和产品合格证）1套可根据需要选购配置件：4.8 专用打印机5. 安装步骤和方法（参见总装示意图）5.1 开箱后取出并清点底座、升降架和升降机构、主机、桨式转子、专用电源适配器和扳手等，如选购相关配置件也应同时清点。
粘度计操作规程
粘度计操作规程1 目的: 规范粘度测试，以确保粘度准确。
2使用范围:（1~105mpa.s）3 步骤1接通电源，用温度计测原料温度，调到要求温度。
2调节粘度计底盘旋钮，使水平仪在中央。
3 将配选好的的转子旋于连接螺杆，调节起落架，使转子逐渐浸入被测液体中，直至转子上的标记与液面相平为止。
转动变速旋钮，使所需转速数向上，依次打开电源，电机开关，此时，显示为转子号，如所选转子不符，可以在面板上切换，再选上相应的转子。
按一下测量键则开始测量粘度值。
显示粘度单位mpa.s。
4 量程、转子、转速的选择a 先大约估计被测液体的粘度范围，，然后根据量程表选择适当的转子和转速。
如：测定约3000mpa.s左右的液体可选用下列配合：2号转子-------6转/分3号转子-------30转/分当估计不出被测液体的大致粘度时，应假定为较高的粘度，使用由大到小的转子和由慢到快的转速。
原则高粘度的液体选用小的转子、慢的转速；低粘度的液体选用大的转子和快的转速。
测定上限值表1.测量完毕后记录测量值。
2.关掉电机开关，电源开关，卸下转子，保护支架不要动。
将转子擦干净放回原处。
长期不用时应将黄色保护帽旋上并固定好。
注意事项：1 本仪器适于常温下使用。
2 仪器必须在指定频率和电压允许范围内测定，否则会影响测量精度。
3 利用支架固定仪器的测定，应保护仪器稳定和水平。
4 装卸转子时应小心操作，装拆时应将连接螺杆微微抬起进行操作。
不要用力过大，不要使用转子横向受力，以免转子弯曲。
5 装上转子后不得将仪器测放和倒放。
6 一定要在电机运转时变换转速。
7 连接螺杆和转子连接端面处螺纹处应保持清洁。
否则将影响转子的正确连接及转动时的稳定性。
8仪器升降时应用手托住仪器，防止仪器自动脱落。
9每次使用完毕，应及时清洗转子，（不能在仪器上清洗），清洗后要妥善安放在转子架中。
10 不得随意拆动仪器零件，不要自行加注润滑油。
11 仪器搬动和运输时应将黄色安全帽套起连接螺杆，然后拧紧螺钉，放入箱内。
斯托默粘度计使用说明书
QNZ型斯托默粘度计使用说明书南北潮商城|本说明书是依照GB9269—88建筑涂料粘度的测定，斯托默粘度计法编制的。
一、用途：QNZ型斯托默粘度计是依据GB9269—88斯托默粘度计法有关规定设计制造的，它适用于建筑涂料、水溶性涂料及其它适宜涂料粘度的测定。
二、测试原理：该仪器是利用砝码的重量经过一套机械传动系统而产生的力矩带动浆叶型转子转动。
改变砝码的重量，使其浆叶型转子克服涂料的阻力而转动，当其转速到200r/min时可在频闪计时器上看到一个基本稳定的条型图案。
此时砝码的重量可对应转化为被测涂料的粘度值，即KU值（表一）。
三、仪器结构：1、底座2、容器升降托盘3、容器（500ml）4、浆叶型转子5、频闪计时器6、光源7、砝码线轮8、浆叶制动器9、砝码四、主要技术参数：1、砝码：5g（2个），10g，25g，50g，100g（2个），200g，500g，共9个砝码。
2、测量范围：53—141KU值。
3、电源220V，50HZ。
五、使用方法：（参考结构图）1、将提起放在平稳牢固的工作台上，并将砝码升降路线让在工作台轮廊以外。
2、释放浆叶制动器（8）使浆叶转子（4）不能转动。
3、将涂料充分搅匀，移入容器（3）中，使涂料液面离容器杯口约19mm并使涂料和粘度计的温度保持23±0.2°C。
4、将容器放在容器升降托盘（2）上，调整托盘位置，并使转子（4）浸入涂料内，使涂料液面刚好达到转子轴的标记处即转子轴上凹槽位置。
5、接通电源，选取适当克数的砝码（精确至5g）放在砝码架上，松开制动器（8）此时砝码落下浆叶、频闪器转动，频闪器中线条图型沿浆叶转动方向移动（左移）表示转速大于200r/min，应减少砝码。
若线条逆浆叶转动（右移）表示转速小于200r/min，应增加砝码。
转速不是200r/min，频闪会出现其它图形（见图2），直至出现基本稳定的宽线条图形（见图1）即转速为200r/min的图形时为止。
STM-VII 斯托默粘度计 使用说明书
STM-VII斯托默粘度计使用说明书外形图公司将根据市场和客户的需求，不断地改进和开发产品。
如有变动，恕不另行通知。
升降手柄串行打印接口试样杯底座一、概述和安全注意事项STM-VII型斯托默粘度计适用于测定涂料、油漆及相关产品的KU粘度。
仪器符合美国标准ASTM D562《标准测试方法：使用斯托默粘度计测定涂料KU粘度》对数显型斯托默粘度计的规定。
对应的国标是GB/T 9269《涂料粘度的测定斯托默粘度计法》。
其原理是将偏置型桨叶浸入测试样品中，用使其产生200rpm转速时的负荷值（对应为机械型斯托默粘度计的砝码质量）来表示该样品的粘度，即gm粘度。
通常将gm值对应转换成KU值（Krebs Unit）来表示该样品的粘度。
本仪器为数显型，无需砝码，液晶屏同时显示KU值、gm值和参考mPa.s值（或cP值），简化了测试步骤。
仪器具有RS-232串行打印接口，可联机打印显示结果。
mPa.s 值（或cP值）是根据ASTM D562标准换算而来，仅供参考。
1cP=1mPa.s。
考虑到国内外用户的不同习惯，仪器随机提供500mL试样杯1个。
STM-VII 可提供英文显示。
斯托默粘度计是用于化工原料检测过程的，用户在使用前应当按相关安全规定建立适当的安全和卫生防护措施并确定规章制度。
与化工材料接触有关的安全问题应当由用户予以确立，不属本说明书的说明范围。
二、主要技术参数1、测量范围：32-1099gm40-141KU27-5274cP2、转子转速：200rpm3、测量精度：±5%测量范围4、重现性：±1%5、外接电源：输入交流111/220V50/60Hz输出直流24V三、操作概要1、将仪器及附件从包装盒内取出，置于工作台上。
2、将升降手柄螺纹部分旋入仪器右侧的连接块上，用力旋紧。
3、将试样杯底座放入仪器底座孔内。
注意，试样液面高度离杯口距离约20mm。
4、将标准Krebs转子装到转轴上，旋紧支紧螺钉。
数显斯托默粘度计
1. Purpose目的:本文件规定了粘度测试标准操作程序。
本文件涵盖了测试油漆和其它用KU值标示涂料粘度的一种快速，简便的测试程序。
2. Scope范围:40.2KU~141.0KU（KU值）；32g~1099g（负荷值）3. Definition 定义:它是BGD184或STM-IV型斯托默粘度计的升级改进产品，用液晶屏同时显示被测样品的KU值以及g和CP值。
同时，它通过一个温度探头与主机连接，还可以显示所测样品的温度值。
4.Responsibility & Procedure权责与程序:4.1 实验仪器4.1.1 BGD 186 智能斯托默粘度计4.2 Test Conditions：测试环境条件升降手柄显示屏操作面板转子连接套转子料杯温度探头支座无4.3 Test Procedure 测试程序:4.3.1开机开启仪器后部的电源开关，系统接通电源。
液晶屏将显示产品型号和出厂编号，仪器此时开始进行自动校正（搅拌轴旋转），持续显示时间约为10s。
（注意此时不要对仪器进行任何操作，自检完成后仪器将会自动停止旋转）然后显示界面的上方显示当前温度值（需加上温度检测探头），主屏显示的是KU、g、cp 值的等待测量符号“▁▁”4.3.2 检测样品取出料杯，将待测样品倒入杯中，液位高度压下手柄后，搅拌桨叶上的刻线与液面重合为准。
压下右侧的升降手柄，搅拌桨叶浸入待测样品后开始转动。
此时屏幕同时显示被测样品的粘度值（即KU值）和与KU值相对应的负荷值g以及cp值。
4.3.3 运行暂停/继续仪器在检测后，需要停止，只需要抬起升降手柄，搅拌桨叶停止转动，仪器自动进入待机状态，如需要再次检测，则再次压下升降手柄即可。
.4.3.4 紧急情况如紧急情况（比如搅拌桨叶未转动，而主机内发出异常响声）需要停机，可以直接关闭机器的电源开关，然后立刻与厂商取得联系。
4.3.5 注意事项实验结束后，应立即切断电源，清理仪器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3.操作规定：
3.1仪器设置干水平桌面上，避免碰撞、变形。
3.2确认仪器是否经校验而且合格，须注意是否有标示不合格、损坏或标示“暂停使用”。
4.实施方法：
4.1检验外观是否有生锈污染、变形等不良。
4.2仪器是否平稳牢固在工作台上，并将砝码升降线让在工作台轮廓以外。
4.3释放浆叶制动器，使桨叶转子不能转动。
4.4将涂料充分拌匀，移入容器中，并使涂料和粘度计的温度保持在23+_0.2·C.
4.5将容器放在容器升降托盘上，调整托盘正确位置，并使转子浸入涂料内，使涂料液面刚好达到转子轴的标记处。
4.6接通电源，选取适当克数的砝码放在砝码架上，松开制动器，使砝码放至达到出现基本稳定的宽线图型为止，并重复测定，直至得到一致的负荷值。
5.注意事项：
5.1使用人员，须ቤተ መጻሕፍቲ ባይዱ好仪器的日常保养等工作。
5.2仪器每半年送于相关部门进行校验。
5.3使用前必须对仪器进行校准。
5.3不得超越其测量范围。
5.6使用前清洗桨叶及容器，再把仪器放入盒内，并注意防尘。
核准：制定：高跃秦
泉州市三立漆有限公司
文件编号：GGW-DC-36
文件版本：A1
制订：高跃秦
制定日期：2005-08-25
批准：吴友志
受控状态：
泉州市三立漆有限公司规范
文件编号
GGW-DC-36
版次
A1
标题：斯托默粘度计操作说明
页次
1/1
发行日期
2005-10-15
1.目的：正确使用仪器、确保称数值得精确度，延长仪器之寿命。
