江苏省无锡市2020版九年级上学期物理期末考试试卷(I)卷
江苏省无锡市2020版九年级上学期物理期末考试试卷（I）卷姓名:________ 班级:________ 成绩:________一、单选题 (共12题；共24分)1. （2分） (2018九上·济宁月考) 如图所示的四个电路中，电源电压U相同，R1＜R2 ，在相同时间内电流做功由大到小的顺序是（）A . 甲、乙、丙、丁B . 丁、丙、乙、甲C . 丙、乙、甲、丁D . 丁、甲、乙、丙2. （2分）(2012·深圳) 水是生命之源．图中能正确描述水的各物理量之间的关系图像是（）A . 水的重力与质量B . 水的密度与质量C . 水的比热与温度D . 水的压强与深度3. （2分）(2017·兴化模拟) 如图所示为科研人员研制的“发电鞋”，鞋的内部安装了磁铁和线圈，当人体带动磁铁运动时，产生感应电流．当人以正常速度行走时，其发电的功率约为0.4W．下列说法正确的是（）A . 发电鞋工作时将电能转化为机械能B . 发电鞋是利用电流的磁效应原理工作的C . 发电鞋是利用电磁感应原理工作的D . 正常行走1h可以产生约0.4J的电能4. （2分）学习物理要善于归纳和整理，以下是小欣同学整理的学习笔记，其中错误的是（）A . 密度、热值、比热容都与物质本身有关B . 导体的电阻与导体两端的电压、导体中的电流大小无关C . 电流、速度、电功率都是采用比值法定义的物理量D . 电炉、电饭锅、笔记本电脑都是利用电流的热效应来工作的5. （2分）(2018·重庆模拟) 下列有关能量的说法中，不正确的是（）A . 电动机工作的过程是将电能转化为机械能的过程B . 高空跳伞运动员匀速下落的过程中，机械能变小C . 摩擦生热的过程中机械能转化为内能D . 匀速飞行的加油机给飞机加油的过程中，加油机动能不变6. （2分） (2019八下·惠安期末) 高层建筑越来越多，但高空抛物却存在巨大的安全隐患，因为高处的物体具有较大的（）A . 弹性势能B . 重力势能C . 体积D . 阻力7. （2分） (2015九上·枣阳期末) 在许多实验中，闭合开关前常将滑动变阻器的滑片调到阻值极大端，这样做能起到保护电路的作用．其原因是闭合开关后（）A . 通过电路的电流最小B . 变阻器两端电压最小C . 变阻器电阻发热最大D . 电源两端的电压最小8. （2分）(2017·南京模拟) 小明家新购住房刚装修完毕，家中部分照明电路如图所示．验收工程时，小明闭合了开关S（家中其他用电器均处于断开状态），白炽灯L亮了一段时间后熄灭了，他用测电笔分别测试了图中插座的两个孔，发现测电笔都发光．他断开开关S，再次用测电笔测试插座的两个孔，他将观察到（假设故障只有一处）（）A . 测试两孔时测电笔都发光B . 测试两孔时测电笔都不发光C . 只有测试右面的孔时测电笔才发光D . 只有测试左面的孔时测电笔才发光9. （2分）用粗细均匀的电热丝加热烧水，通电10min可烧开一壶水，若将电热丝对折起来接在原来的电路中，则烧开同样一壶水的时间是（不计热量损失）（）A . 2.5minB . 5minC . 20minD . 40min10. （2分）(2018·霞山模拟) 如图所示，电源电压为 4.5V，电压表量程为“0～3V”，电流表量程为“0～0.6A”，滑动变阻器规格为“10Ω 1A”，小灯泡 L 标有“2.5V 1.25W”（灯丝电阻不变），在保证小灯泡 L电流不超过额定电流的情况下，移动滑动变阻器的滑片，下列说法正确的是（）A . 小灯泡的额定电流是 0.6AB . 滑动变阻器连入电路的阻值变化范围是4Ω～10ΩC . 电压表示数变化范围是 0～3VD . 电路最大功率为 2.7W11. （2分） (2018九上·兴化期末) 某同学用如图所示的电路研究通过导体的电流与电阻的关系，电源电压3V保持不变.调节电阻箱R1和滑动变阻器R2的滑片，读出了第一组数据，然后他不再调节滑片，仅改变电阻箱R1的阻值，读得另外两级数据，如表所示，下列有关实验的说法正确的是（）A . 能得到通过导体的电流与电阻成反比，因为R1的阻值越大时通过的电流越小B . 不能得到通过导体的电流与电阻成反比，因为他改变R1的阻值了C . 可以计算出三次实验中R2连入电路的阻值为12ΩD . 分析R2两端电压和通过的电流可以得到R2中的电流与它两端的电压成正比的结论12. （2分） (2018九上·红桥期末) 如图所示，墙壁上线盒内有三根电线，其中红色为火线、蓝色为零线、黄绿色为地线，现将三孔插座与三根电线连接，如图中接线情况正确的是（）A .B .C .D .二、填空题 (共11题；共25分)13. （2分） (2015九上·巴林左旗期中) 我国家庭电路的供电电压是________ V；一节干电池的电压是________ V．14. （1分）近年来全国电动自行车火灾事故频发，调查发现：大部分电动自行车着火都是由于自身线路发生________ ，导致电流过大造成的．15. （3分） (2018九下·闵行模拟) 某3D食物打印机的铭牌上标有“220V 220W”的字样，该打印机正常工作时需接在电压为________伏的电路中，此时通过的电流为________安，工作10秒后，通过导体横截面的电荷量为________库 .16. （1分）(2018·凉山) 如图所示，当开关S闭合时，灯L1、L2均不发光，电流表示数为零，但电压表指针有明显偏转，则此电路的故障是________。
17. （2分） (2019九上·高州期中) 我国北方地区房间中的“暖气”用水作为介质，是因为水的比热容比较________（填“大”或“小”）。
冬天用热水袋来暖手，这是通过________的方法来增加手的内能。
18. （3分）(2019·白云模拟) 住宅小区内每栋大楼的一楼大门上方有一块电锁（如图左所示），关门时，它会把铁门吸住；按下按钮时，吸力消失，门可以推开。
由此判断电锁可能是________（填一种电学装置）。
进入时把门禁卡放在读卡器也能打开大门。
读卡器和出门按钮是________联的（选填“串”或“并”），用力把门推开，门绕O点转动（如图右），画出的力臂________。
19. （2分） (2018九上·灌阳期中) 在体育考试中，小超投出的实心球在空中的运动轨连如图所示。
球从最高点到落地点的过程中，重力势能________，忽略空气阻力，球的机械能________（均选填“增加”、“不变”“减小”）。
20. （2分） (2017八下·大石桥期末) 如图甲所示，水平地面上的一物体，受到方向不变的水平推力F的作用。
F的大小与时间t的关系和物体速度v与时间t的关系，如图乙所示．第6s末到第9s末，物体受到地面对它的摩擦力为________N,推力做的功是________ J．21. （2分） (2019九上·融安期中) 在如图（a)所示电路中，当闭合开关后，两个电压表指针偏转均如图（b)所示，则电灯L1和L2两端的电压分别为________V、________V。
22. （5分）保险丝是由电阻率较________而熔点较________的铅锑合金制成的．有过大的电流通过的，保险丝产生较________的热量，使它的温度达到________，于是保险丝熔断，自动切断________，起到保险作用．23. （2分） (2017九下·江阴期中) 小许家的电能表如图所示，由表上铭牌可知，他家同时使用的用电器的功率最多只能为________ W；他发现，家里只使用洗衣机（其它用电器都关闭）时，电能表在1分钟里刚好转6转，从而测量出他家洗衣机的电功率为________ W。
三、实验题 (共2题；共5分)24. （2分）(2017·丹东模拟) 甲、乙两个灯泡的铭牌分别标有“PZ220～25”、“PZ220～100”，则甲灯的灯丝较________（选填“粗”或“细”），电阻较________（选填“大”或“小”）．25. （3分） (2019九上·新疆期中) 小明和小亮按照课本要求探究并联电路中电流的关系，他们设计的电路如图所示．把电流表分别接入到电路中的A、B、C处，测出它们的电流，填入下表：实验次数A处电流IA/A B处电流IB/A C处电流IC/A10.100.120.2220.200.240.4430.250.300.55（1）过对上面数据的分析，可以得出是：________；（2）测量三次的目的是：________，在实验中我们可以采用________方法改变电流的大小从而进行三次实验．四、作图题 (共1题；共5分)26. （5分） (2018九上·长宁期中) 如图所示的电路中，有一根导线尚未连接，请用笔线代替导线补上。
要求：闭合电键S，将滑动变阻器的滑片P向a端移动，小灯变亮。
五、解答题 (共5题；共44分)27. （10分）(2017·诸城模拟) 如图所示的电路中，电源电压为5V且保持不变，电流表量程为0～0.6A，电压表量程为0～3V，R1为滑动变阻器，R2=20Ω，灯泡L标有“4V1.6W”字样（不考虑温度对灯丝电阻的影响）．在仪表和灯泡安全工作的情况下，求：（1）开关S1断开，S2和S3闭合时，滑动变阻器R1消耗的最大功率；（2）开关S1闭合，S2和S3断开时，滑动变阻器R1允许的取值范围．28. （10分）如图所示的电路中，电源电压U=3V，R1=2ΩM闭合开关后，电流表读数为0.5A，求：（1）R1在1min内产生的热量；（2）R2的阻值．29. （12分） (2019九下·巴东月考) 某兴趣小组在阅读了半导体材料相关信息后，为了探究定值电阻R1的电流与其两端电压关系，特设计了如图甲所示的电路：其中R2为多种半导体材料混合制成的电阻，其阻值随温度的变化关系如图乙所示。
现将R2置于可调温装置中（不影响电路的连接），当R2的温度从最低25℃调至最高75℃的过程中，由电路中电流表与电压表对应的示数变化关系，得到此过程中R1的完整I--U图象，如图丙所示。
求：（1）由乙图可知，R2的阻值随温度的升高而________；当R2的温度由最低25℃升高的过程中，电路中的电流变化是________；（以上选填“变大”、“不变”或“变小”）（2）定值电阻R1的阻值为多少；（3）当R2的温度为28℃时，电阻R2的电功率为多少。
30. （6分） (2018八下·韶关期末) 请你阅读材料，回答下列问题。

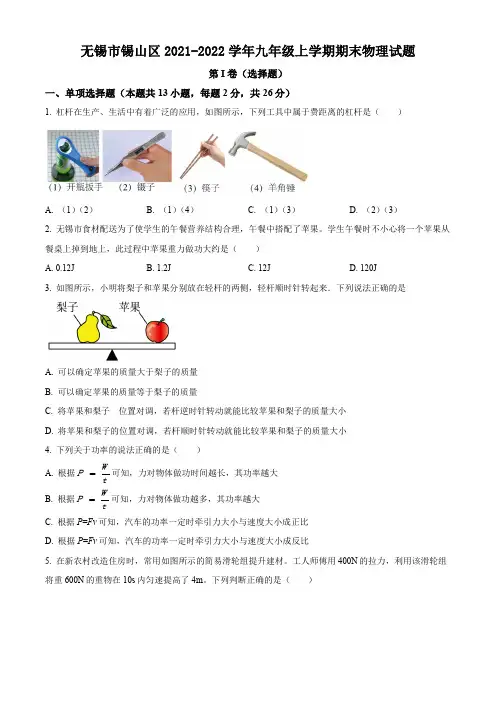

无锡市锡山区2021-2022学年九年级上学期期末物理试题(含解析)
C. R1两端的电压变小D.电路中的电流变大
13.测温模拟电路如图1所示，温度表由量程为3V的电压表改装而成，电源电压U为6V，R阻值为40Ω，热敏电阻的阻值Rt随温度t变化关系如图2所示，则当开关S闭合后（ ）
A.电路可测量的最高温度为50℃
.4m/sB.提升重物做的有用功为1600J
C.工人拉绳子的功率为240WD.该滑轮组的机械效率为75%
6.如图所示，直升飞机向地面空投物资时，物资在空中匀速下落的过程中（ ）
A.动能不变，重力势能减小B.动能不变，机械能不变
C.动能不变，机械能增加D.动能减少，机械能减少
7.如图，两试管装有初温和质量都相同的不同种液体，温度传感器的探头部分与试管内的液体良好接触，传感器通过数据采集线与计算机相连接，在计算机上得到相应的实验图线。下列说法正确的是（ ）
9.如图所示电路，下列说法不正确的是（ ）
A.当断开S1、闭合S2时，电路处于断路状态
B.当闭合S1，断开S2时，L1发光，L2不会发光
C.当闭合S1、S2时，只有L1会发光
D.只闭合S1，发现L1和L2都不发光，则故障可能是L2断路
10.青少年科技创新材料中有一种变光二极管，电流从其P端流入时发红光，从其Q端流入时发绿光，奥秘在于其内部封装有一红一绿两个发光二极管，发光二极管具有单向导电性，其符号为 ，当电流从“+”极流入时二极管能通电且发光，当电流从“﹣”极流入时二极管不能发光，则该变光二极管的内部结构可能是下图中的（ ）
4.下列关于功率的说法正确的是（ ）
A.根据 可知，力对物体做功时间越长，其功率越大
B.根据 可知，力对物体做功越多，其功率越大
C.根据P=Fv可知，汽车的功率一定时牵引力大小与速度大小成正比
【期末复习】2022-2023学年初三上册物理期末综合测试卷(压轴卷)
九年级上册物理综合测试卷（压轴卷）（原卷版）（考试时间：90分钟试卷满分：100分）测试范围：苏科版九年级下册第11-14章。
第Ⅰ卷选择题一、选择题（本题共12小题，每小题2分，共24分。
在每小题给出的四个选项中，只有一项是符合题目要求的）1．（2021秋•紫阳县期末）如图所示的斜面长s为8m，高h为1m，建筑工人用绳子在6s 内将重500N的物体从其底端沿斜面向上匀速拉到顶端，拉力是150N（忽略绳子的重），则下列说法正确的是（）A．物体运动时所受摩擦力是87.5N B．拉力所做的功是400JC．拉力的功率是75W D．斜面的机械效率是80%2．（2021秋•井研县期末）在下列这些日常生活场景中，通过做功来改变物体内能的是（）A．冬天两手相互摩擦，手感到暖和B．用热水给袋装牛奶加热C．路面被阳光晒热D．金属小勺在热汤中放一段时间后会烫手3．（2021秋•汶川县期末）如图甲所示，当开关S闭合后，两只电流表的指针偏转角度相同，如图乙所示．下列说法正确的是（）A．灯泡L1、L2串联B．电流表A测量通过L2的电流C．通过L1的电流为1.2A D．通过L2的电流为0.96A4．（2021秋•井研县期末）下列说法正确的是（）A．导体两端电压为0时，其电阻也为0B．电路中只要有电源，就会有电流C．电阻大小不同的两段铜导线串联在电路中，通过它们的电流相等D．当通过导体的电流增大时，导体的电阻会减小5．（2021秋•新野县期末）用石墨烯制成的湿敏电阻，其阻值会随含水量的升高而增大。
如图所示，这是检测植物叶片含水量的电路，电源电压不变，R1为定值电阻，R为湿敏电阻，将湿敏电阻R附着在叶片上，当叶片含水量升高时（）A．电流表示数增大B．电压表示数减小C．电路总电阻减小D．电路总功率增大6．（2022春•大足区期末）如图所示，重为800N的物体在100N水平拉力F的作用下，以0.2m/s的速度沿水平地面向左匀速直线运动了10s，滑轮组的机械效率为60%。
2021-2022九年级第一学期期末物理试卷(及答案)
2021-2022 学年第一学期期末学业质量检测九年级物理试卷（卷Ⅰ）考生注意：1.本试卷满分 100 分，考试时间为 90 分钟；2.答题一律用黑、蓝色钢笔或圆珠笔3.请将试卷答案答在答题卡上一、选择题：（本大题共 15 小题，1--12 题为单选题每小题 3 分，13--15 小题为多选题，每小题 3 分，漏选得 2 分，多选、错选不得分，共 45 分。
）1．有关分子热运动及热现象，下列说法正确的是（）A．扩散现象只能发生在固体和液体中B．分子间存在相互作用的引力和斥力C．0℃的冰块没有内能D．扫地时尘土飞扬，说明分子不停地做无规则运动答案：B2．小明根据下表提供的几种物质的比热容得出以下四个结论，其中正确的是（）几种物质的比热容[J/（kg•℃）]水4.2×103冰2.1×103酒精2.4×103沙石0.92×103煤油2.1×103铝0.88×103水银0.14×103铜0.39×103A．一杯水比一桶煤油的比热容小B．液体的比热容一定比固体的比热容大C．质量相等的水和煤油吸收相同的热量，煤油升高的温度更多D．比热容是物质自身的性质之一，只和物质的种类有关答案：C3．下列物品中，在通常情况下都是导体的是（）A．玻璃棒、橡胶棒、油B．铅笔芯、硬币、铜丝C．金属勺、塑料尺、空气D．陶瓷碗、人体、塑料答案：B4．以下描述中的“发热”现象，其改变内能的方式与其他三个不同的是：（）A.锯木头锯条发热B.铁丝反复弯折后发热C.阳光下路面发热D.搓手时手掌发热答案：C5.如图（a）所示电路中，当闭合开关后，两只电压表的指针偏转均如图（b）所示，则灯L1和L2两端的电压分别为（）A．6V 1.5V B．7.5V 1.5V C．1.5V 7.5V D．1.5V 6V答案：A6．关于家庭电路和安全用电，下列说法正确的是（）A．使用试电笔时手不能接触笔尾金属体B．家庭电路中电流过大的原因一定是家庭电路中某处发生了短路C．发生触电事故时，首先要切断电源再进行施救D．保险丝烧断后应换一根铜丝来代替答案：C7. 有一种智能锁，需要通过“密码+人脸”两次识别成功才能开锁。
2020-2021学年第一学期期末考试初三年级物理试卷(后附答案)
1.2.3.4.5.一、选择题（每小题2分，共20分）下列关于水的描述正确的是（ ）A．一杯水比半杯水的比热容大 B．0℃的水没有内能C．沸水含有的热量比冷水的多 D．0℃的水分子间存在引力和斥力电池作为一种可移动电源，生活中应用十分广泛．常见的电池有干电池、锂电池、太阳能电池等．目前，硅是制作太阳能电池的主要材料之一，硅是一种（ ）A．导体 B．绝缘体 C．半导体 D．超导体下列过程中，将内能转化为机械能的是（ ）A．从滑梯上滑下时臀部发热 B．电热水壶烧水C．内燃机的做功冲程 D．电风扇转动最早发现电流磁效应的物理学家是（ ）A．奥斯特 B．安培 C．焦耳 D．法拉第在如图所示的电路中，电源电压保持不变．当开关S由断开到闭合时（ ）A．电压表V示数变大B．电压表V示数变小C．电压表V示数与电流表A示数的乘积不变D．电压表V示数与电流表A示数的比值变小2020-2021学年第一学期期末考试初三年级物理试卷6. 7. 8. 9.小明总是随手关闭家里不必要使用的电灯等家用电器．每多关闭一个家用电器，家庭电路里变大的物理量是（ ）A．总电阻 B．总电流 C．总电压 D．总功率一根铝导线的电阻为R，要使连入电路中的导线电阻增大，可采用的措施是（ ）A．将其对折连入电路B．将其拉长连入电路C．用长度、横截面积相同的铜导线代替铝导线D．减小导线两端电压如图所示的家庭电路中，连接错误的元件是（ ）A．开关 B．两孔插座 C．电灯 D．三孔插座如图所示是一种温度自动报警器的原理图．制作水银温度计时，在玻璃管的两端分别封入一段金属丝．电池的两极分别与金属丝相连，当温度达到与电池正极相连的金属丝下端所指的温度时，电铃就响起来，发出报警信号．下列说法正确的是（ ）A．温度计中的水银是绝缘体 B．温度降低到到74℃以下，电铃响C．电铃响时，电磁铁右端是N极D．电铃响且滑片P向左移动时，电磁铁磁性减弱10.11.12.13.14.如图所示电路，电源电压不变，R是定值电阻．当将一个“6V 3W”的小灯泡L1接在a、b两点间时，小灯泡正常发光；若换接一个“3V 1.5W”的小灯泡L2接在a、b 两点间，则灯泡L2（ ）A．能正常发光 B．比正常发光暗些C．比正常发光时亮些 D．不会发光二、填空题（每空1分，共12分）《论衡》中记载：“司南之杓，投之于地，其柢指南”．如图所示“柢”是握柄，是磁体的 （选填“N”或“S”）极．地磁的南极在地理的 极附近，最早发现地磁南北极和地理南北极不重合的是我国宋代学者沈括．中国的茶文化在宋朝时已借助“海上丝绸之路”名扬世界．用热水泡茶时，很快就会闻到淡淡的茶香，这种现象叫 现象；同时茶杯温度会升高，共内能是通过 的方式改变的．两只水果点亮了一只发光二极管（如图），金属片A是水果电池的 极，现将二极管正负极接线对调，二极管不发光，此时水果电池的正负极之间 （选填“有”或“没有”）电压．某导体两端的电压为3V时，通过的电流为0.2A，则该导体的电阻是 Ω，则该导体的电阻是 Ω，10s内该导体消耗的电能为 J．15.16.17.18.家庭电路“触电”指得是站在地上的人不小心接触了 线，这时电路中的 （选填“空气开关”或“漏电保护器”）会迅速切断电路，对人起到保护作用．如图所示电路，滑动变阻器R2规格为“20Ω 0.5A”，电流表量程为0～0.6A．闭合开关，当滑片位于中点时，电路总功率为1.8W，当滑片滑至b端时，电路总功率为1.2W，在确保电路安全的情况下，R1的最大功率为 W，R2的最大功率为 W．三、计算题（每题5分，共10分）如图所示，电源电压保持不变，电阻R1的阻值为6Ω，电阻R2的阻值为18Ω，当开关S闭合时，电压表示数为3V．求：（1）R1的电流；（2）电源两端的电压一只电水壶的额定电压为220V，正常工作1min消耗的电能为6.6×104J．求：（1）电水壶的额定功率；（2）电水壶正常工作时的电流．四、综合题（每空1分，每图1分，共28分）19.20.为研究不同物质的吸热能力，某同学用两个完全相同的酒精灯，分别给质量和初温都相同的甲、乙两种液体同时加热，分别记录加热时间和升高的温度，根据记录的数据作出了两种液体的温度随时间变化的图象，如图所示．（1）根据图象，甲吸收的热量 乙吸收的热量．（2）要使甲、乙升高相同的温度，应给 加热更长的时间，这说明 的吸热能力强些．（3）如果已知甲的比热容是1.8×103J/（kg·℃），则乙的比热容是 J/（kg·℃）．如图，在探究“感应电流产生的条件”实验中：（1）实验中，通过观察电流表指针是否偏转判断电路中是否有感应电流；（2）闭合开关，若导体棒沿竖直方向运动，电路中 （选填“有”或“无”）感应电流．若导体棒不动，左右移动磁铁，则电流表指针 （选填“偏转”或“不偏转”）；（3）实验中，向左移动导体棒，电流表的指针向左偏转，向右移动导体棒 （选填“或”或“并”）改变磁场方间，电流表的指针向左偏转．此实验现象从能量转化的角度，其实质是 能转化为电能．21.22.如图所示是探究“电流产生的热量与哪些因素有关”的装置．甲乙两图的密闭容器中都装有等量的空气．（1）图甲装置可研究电流产生的热量与 的关系；（2）图乙两密闭容器中的电阻丝阻值相等，在其中一容器外部并联一个阻值相等的电阻e．若两侧U形管液面高度变化相同，则故障可能是 ，排除故障后通电相同时间，发现左侧U形管内液面高度变化明显，这表明：在电阻和通电时间相同的情况下，通过导体的 越大，产生的热量越多；（3）为了使乙实验中两侧U形管液面高度差更明显，可将空气盒外电阻换成 （选填“大于”或“小于”）5Ω的电阻；（4）若图甲和图乙中两套装置的电源电压相同，在相同时间内，b和c两电阻产生的热量之比为 ；（5）生活中我们经常见到“电炉丝热得发红，而与它相连的导线却不热”这一现象，可用上面图 的实验结论来解释．在“探究电流与电压的关系”的实验中，小致设计了如图所示的电路图．电源电压为6V．（1）在连接实验电路时，开关应 ，滑片要处于 （选填“A”或“B”）端；（2）检查电路时，发现电压表和电流表的位置互换了，若闭合开关，电流表 （选填“能”或“不能”）被烧坏；（3）改正上面的错误后，在实验过程中，小致调节滑动变阻器使电压表的示数为1. 0V，记录此时电流表的示数；接着他向 （选填“A”或“B”）端移动滑动变阻器的滑片，使电压表的示数增大到2.0V，记录此时电流表的示数；小致又继续移动滑动变阻器的滑片，记录了第三组数据如上表所示．分析所测数据可知，该定值电阻的阻值为 Ω，同时得出实验结论：在电阻一定时，通过导体的电流与导体两端的电压成 ；（4）第三组实验后，小致保持滑动变阻器滑片位置不动，将原来定值电阻取下，换成一个10Ω的定值电阻，直接闭合开关，则此时电流表的示数为 23.测量小灯泡额定功率的实验中，器材如下：待测小灯泡（额定电压为2.5V）、电源（电压恒为3V）、电流表、电压表、滑动变阻器、开关各一只，导线若干．（1）如图甲所示是小致同学连接的电路，请用笔画线代替导线将其补充完整（要求：滑片向左滑动时电阻变大）；（2）移动滑动变阻器的滑片，测出电压表和电流表的多组数据，绘制出小灯泡的电流随电压变化关系的图像如图乙所示，小灯泡的额定功率为 W；移动滑动变阻器的滑片，当滑动变阻器的电阻为6Ω时，小灯泡的电功率为 W；根据图像，同学们还发现小灯泡电阻是变化的，这是因为灯泡的电阻受 影响．（3）完成上述实验后，另有同学设计了如图丙所示的电路，测出了额定电流为I额的小灯泡的额定功率．电源电压不变，滑动变阻器R1的最大阻值为R，实验方案如下:①按电路图连接电路；②只闭合开关S1，移动R1的滑片，使电流表的示数为I额，灯泡正常发光；③只闭合开关S2，保持 的滑片位置不动，移动另一个滑动变阻器的滑片，使电流表的示数为 ；④保持R2的滑片位置不动，将R1的滑片移到最左端，电流表的示数为I1，再将R1的滑片移到最右端，电流表的示数为I2；⑤小灯泡额定功率的表达式为P= （用I额、I1、I2、R表示）1.2.3.4.一、选择题（每小题2分，共20分）下列关于水的描述正确的是（ ）A．一杯水比半杯水的比热容大 B．0℃的水没有内能C．沸水含有的热量比冷水的多 D．0℃的水分子间存在引力和斥力解：D故选D电池作为一种可移动电源，生活中应用十分广泛．常见的电池有干电池、锂电池、太阳能电池等．目前，硅是制作太阳能电池的主要材料之一，硅是一种（ ）A．导体 B．绝缘体 C．半导体 D．超导体解：硅是重要的半导体材料，可做成太阳能电池，各种集成电路，用于制造计算机芯片等．故选：C．下列过程中，将内能转化为机械能的是（ ）A．从滑梯上滑下时臀部发热 B．电热水壶烧水C．内燃机的做功冲程 D．电风扇转动解：C．故答案为：C．最早发现电流磁效应的物理学家是（ ）A．奥斯特 B．安培 C．焦耳 D．法拉第解：A．故答案为：A．2020-2021学年第一学期期末考试初三年级物理试卷5. 6. 7.在如图所示的电路中，电源电压保持不变．当开关S由断开到闭合时（ ）A．电压表V示数变大B．电压表V示数变小C．电压表V示数与电流表A示数的乘积不变D．电压表V示数与电流表A示数的比值变小解：D．故答案为：D．小明总是随手关闭家里不必要使用的电灯等家用电器．每多关闭一个家用电器，家庭电路里变大的物理量是（ ）A．总电阻 B．总电流 C．总电压 D．总功率解：家庭电路中各用电器之间的连接方式是并联，因家庭电路的电压不变，所以，每多关闭一个家用电器，总电压不变，故C不符合题意；因电路中的总功率等于各用电器功率之和，所以，每多关闭一个家用电器，电路的总功率变小，故D不符合题意；由P=UI可知，电路中的总电流变小，故B不正确；由I=可知，电路中的总电阻变大，故A符合题意．故选A．一根铝导线的电阻为R，要使连入电路中的导线电阻增大，可采用的措施是（ ）A．将其对折连入电路B．将其拉长连入电路C．用长度、横截面积相同的铜导线代替铝导线D．减小导线两端电压8.9.解：B．故答案为：B．如图所示的家庭电路中，连接错误的元件是（ ）A．开关 B．两孔插座 C．电灯 D．三孔插座解：图中两孔插座两端分别连接到了零线和地线，无法形成回路故选B如图所示是一种温度自动报警器的原理图．制作水银温度计时，在玻璃管的两端分别封入一段金属丝．电池的两极分别与金属丝相连，当温度达到与电池正极相连的金属丝下端所指的温度时，电铃就响起来，发出报警信号．下列说法正确的是（ ）A．温度计中的水银是绝缘体 B．温度降低到到74℃以下，电铃响C．电铃响时，电磁铁右端是N极D．电铃响且滑片P向左移动时，电磁铁磁性减弱解：C．故答案为：C．10.11.12.如图所示电路，电源电压不变，R是定值电阻．当将一个“6V 3W”的小灯泡L1接在a、b两点间时，小灯泡正常发光；若换接一个“3V 1.5W”的小灯泡L2接在a、b 两点间，则灯泡L2（ ）A．能正常发光 B．比正常发光暗些C．比正常发光时亮些 D．不会发光解：C．故答案为：C．二、填空题（每空1分，共12分）《论衡》中记载：“司南之杓，投之于地，其柢指南”．如图所示“柢”是握柄，是磁体的 （选填“N”或“S”）极．地磁的南极在地理的 极附近，最早发现地磁南北极和地理南北极不重合的是我国宋代学者沈括．解：S；北．故答案为：S；北．中国的茶文化在宋朝时已借助“海上丝绸之路”名扬世界．用热水泡茶时，很快就会闻到淡淡的茶香，这种现象叫 现象；同时茶杯温度会升高，共内能是通过 的方式改变的．解：扩散；热传递．故答案为：扩散；热传递．13.14.15.16.两只水果点亮了一只发光二极管（如图），金属片A是水果电池的 极，现将二极管正负极接线对调，二极管不发光，此时水果电池的正负极之间 （选填“有”或“没有”）电压．解：负；有．故答案为：负；有．某导体两端的电压为3V时，通过的电流为0.2A，则该导体的电阻是 Ω，则该导体的电阻是 Ω，10s内该导体消耗的电能为 J．解：15；6．故答案为：15；6．家庭电路“触电”指得是站在地上的人不小心接触了 线，这时电路中的 （选填“空气开关”或“漏电保护器”）会迅速切断电路，对人起到保护作用．解：火；漏电保护器．故答案为：火；漏电保护器．如图所示电路，滑动变阻器R2规格为“20Ω 0.5A”，电流表量程为0～0.6A．闭合开关，当滑片位于中点时，电路总功率为1.8W，当滑片滑至b端时，电路总功率为1.2W，在确保电路安全的情况下，R1的最大功率为 W，R2的最大功率为 W．解：2.5；0.9．故答案为：2.5；0.9．三、计算题（每题5分，共10分）17.18.19.如图所示，电源电压保持不变，电阻R1的阻值为6Ω，电阻R2的阻值为18Ω，当开关S闭合时，电压表示数为3V．求：（1）R1的电流；（2）电源两端的电压解：（1）0.5A；（2）12V．一只电水壶的额定电压为220V，正常工作1min消耗的电能为6.6×104J．求：（1）电水壶的额定功率；（2）电水壶正常工作时的电流．解：（1）由题知电水壶正常工作，则电水壶的额定功率：P===1100W；（2）由P=UI可得，电水壶正常工作时的电流：I===5A．答：（1）电水壶的额定功率为1100W；（2）电水壶正常工作时的电流为5A．四、综合题（每空1分，每图1分，共28分）为研究不同物质的吸热能力，某同学用两个完全相同的酒精灯，分别给质量和初温都相同的甲、乙两种液体同时加热，分别记录加热时间和升高的温度，根据记录的数据作出了两种液体的温度随时间变化的图象，如图所示．（1）根据图象，甲吸收的热量 乙吸收的热量．（2）要使甲、乙升高相同的温度，应给 加热更长的时间，这说明 的吸热能力强些．（3）如果已知甲的比热容是1.8×103J/（kg·℃），则乙的比热容是 J/（kg·℃）．20.21.解：（1）等于；（2）乙；乙；（3）2.4×103故答案为：（1）等于；（2）乙；乙；（3）2.4×103如图，在探究“感应电流产生的条件”实验中：（1）实验中，通过观察电流表指针是否偏转判断电路中是否有感应电流；（2）闭合开关，若导体棒沿竖直方向运动，电路中 （选填“有”或“无”）感应电流．若导体棒不动，左右移动磁铁，则电流表指针 （选填“偏转”或“不偏转”）；（3）实验中，向左移动导体棒，电流表的指针向左偏转，向右移动导体棒 （选填“或”或“并”）改变磁场方间，电流表的指针向左偏转．此实验现象从能量转化的角度，其实质是 能转化为电能．解：（2）无；偏转；（3）并；机械．故答案为：（2）无；偏转；（3）并；机械．如图所示是探究“电流产生的热量与哪些因素有关”的装置．甲乙两图的密闭容器中都装有等量的空气．（1）图甲装置可研究电流产生的热量与 的关系；（2）图乙两密闭容器中的电阻丝阻值相等，在其中一容器外部并联一个阻值相等的电阻e．若两侧U形管液面高度变化相同，则故障可能是 ，排除故障后通电相同时间，发现左侧U形管内液面高度变化明显，这表明：在电阻和通电时间相同的情况下，通过导体的 越大，产生的热量越多；（3）为了使乙实验中两侧U形管液面高度差更明显，可将空气盒外电阻换成 （选填“大于”或“小于”）5Ω的电阻；（4）若图甲和图乙中两套装置的电源电压相同，在相同时间内，b和c两电阻产生的热量之比为 ；（5）生活中我们经常见到“电炉丝热得发红，而与它相连的导线却不热”这一现象，可用上面图 的实验结论来解释．22.解：（1）电阻；（2）e断路；电流；（3）小于；（4）1：2；（5）甲．故答案为：（1）电阻；（2）e断路；电流；（3）小于；（4）1：2；（5）甲．在“探究电流与电压的关系”的实验中，小致设计了如图所示的电路图．电源电压为6V．（1）在连接实验电路时，开关应 ，滑片要处于 （选填“A”或“B”）端；（2）检查电路时，发现电压表和电流表的位置互换了，若闭合开关，电流表 （选填“能”或“不能”）被烧坏；（3）改正上面的错误后，在实验过程中，小致调节滑动变阻器使电压表的示数为1.0V，记录此时电流表的示数；接着他向 （选填“A”或“B”）端移动滑动变阻器的滑片，使电压表的示数增大到2.0V，记录此时电流表的示数；小致又继续移动滑动变阻器的滑片，记录了第三组数据如上表所示．分析所测数据可知，该定值电阻的阻值为 Ω，同时得出实验结论：在电阻一定时，通过导体的电流与导体两端的电压成 ；（4）第三组实验后，小致保持滑动变阻器滑片位置不动，将原来定值电阻取下，换成一个10Ω的定值电阻，直接闭合开关，则此时电流表的示数为 解：（1）断开；A；（2）不能；（3）B；5；正比；（4）0.4A．故答案为：（1）断开；A；（2）不能；（3）B；5；正比；（4）0.4A．23.测量小灯泡额定功率的实验中，器材如下：待测小灯泡（额定电压为2.5V）、电源（电压恒为3V）、电流表、电压表、滑动变阻器、开关各一只，导线若干．（1）如图甲所示是小致同学连接的电路，请用笔画线代替导线将其补充完整（要求：滑片向左滑动时电阻变大）；（2）移动滑动变阻器的滑片，测出电压表和电流表的多组数据，绘制出小灯泡的电流随电压变化关系的图像如图乙所示，小灯泡的额定功率为 W；移动滑动变阻器的滑片，当滑动变阻器的电阻为6Ω时，小灯泡的电功率为 W；根据图像，同学们还发现小灯泡电阻是变化的，这是因为灯泡的电阻受 影响．（3）完成上述实验后，另有同学设计了如图丙所示的电路，测出了额定电流为I额的小灯泡的额定功率．电源电压不变，滑动变阻器R1的最大阻值为R，实验方案如下:①按电路图连接电路；②只闭合开关S1，移动R1的滑片，使电流表的示数为I额，灯泡正常发光；③只闭合开关S2，保持 的滑片位置不动，移动另一个滑动变阻器的滑片，使电流表的示数为 ；④保持R2的滑片位置不动，将R1的滑片移到最左端，电流表的示数为I1，再将R1的滑片移到最右端，电流表的示数为I2；⑤小灯泡额定功率的表达式为P= （用I额、I1、I2、R表示）解：（1）如图所示：（2）0.75；0.375；温度；（3）③R1；I额；⑤．故答案为：（2）0.75；0.375；温度；（3）③R1；I额；⑤．。
2018-2019学年江苏省无锡市九年级(上)期末物理试卷(解析版)
2018-2019学年江苏省无锡市九年级（上）期末物理试卷一、选择题（本题共12小题，每小题2分，共24分．每小题给出的四个选项中只有一个正确）1．（2分）如图所示，正在使用的简单机械中，一定费力的是（）A．订书机B．镊子C．定滑轮D．动滑轮2．（2分）下列图示中，不能让完好的小灯泡点亮的连接方法是（）A．B．C．D．3．（2分）如图所示，一个玩具弹簧放在斜面（倾角约30°）上端，将弹簧弯曲一定程度后释放，我们会观察到弹簧不断向下翻滚。
在弹簧向下运动的过程中，发生转化的机械能有（）A．弹簧的弹性势能和重力势能B．弹簧的弹性势能和动能C．弹簧的重力势能和动能D．弹簧的弹性势能、动能和重力势能4．（2分）如图所示，在盛有冷水和热水的烧杯中各滴入一滴红墨水，观察到红墨水在热水杯中扩散的快。
关于这一实验的目的，下列说法正确的是（）A．比较烧杯内水的内能大小B．比较两滴墨水的内能大小C．说明分子无规则运动的剧烈程度与温度有关D．说明热量可以从高温物体传递给低温物体5．（2分）小明设计了如图所示的电路来探究“影响导体电阻大小的因素”，连接完电路后，他发现手边只有一根金属丝，则他只能够完成的探究是（）A．导体的电阻与导体横截面积的关系B．导体的电阻与导体长度的关系C．导体的电阻与导体的长度和横截面积的关系D．导体的电阻与导体的长度、横截面积和材料的关系6．（2分）为了比较小红和小华谁上楼时的功率大。
同学们设计了如下的一些方案：①测出二人的质量、爬楼用的时间和爬楼的高度。
②保证爬楼的时间相同，测出二人的质量、爬楼的高度。
③保证爬楼的高度相同，测出二人的质量、爬楼的时间。
其中可行的是（）A．只有①B．只有①②C．只有②③D．①②③都可以7．（2分）设计一个病房呼叫电路，要求：按下病人床头开关，值班室的电铃会响，对应床头灯亮，提醒护士哪位需要护理。
下列电路设计最合理的是（）A．B．C．D．8．（2分）小明将铁丝快速弯折十余次，铁丝弯折处的温度会升高，以下四个事例中能量转化与之相同的是（）A．甲、丙B．甲、丁C．乙、丙D．乙、丁9．（2分）测电笔是电工必备的检测设备，其结构如图所示。
2025届江苏省无锡市江阴初级中学九年级物理第一学期期末检测试题含解析
2025届江苏省无锡市江阴初级中学九年级物理第一学期期末检测试题注意事项:1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题1．四冲程内燃机工作时，依靠惯性使活塞向上运动完成的冲程是（）A．吸气和排气冲程B．压缩和做功冲程C．做功和排气冲程D．压缩和排气冲程2．根据表中物质比热容的数据，下列判断正确的是（）一些物质的比热容[J/（kg•℃）]水 4.2×103铝0.88×103煤油、冰 2.1×103干泥土0.84×103沙石0.92×103铜0.39×103A．物质的比热容与物质的状态无关B．因为水的比热容较大，所以沿海地区比内陆地区昼夜温差大C．一块干泥土变湿后，在同祥光照条件下其升温速度将变慢D．质量和温度相等的铜块和铝块放出相同热量后，彼此接触热量会从铜块传到铝块3．关于家庭电路和安全用电，下列说法正确的是A．所有家用电器的外壳都需要接地B．家庭电路中各个用电器都是串联的C．使用试电笔判断哪条导线是火线时，手不要按住笔尾金属体D．若空气开关“跳闸”，可能是电路中出现了短路4．压敏电阻的阻值是随所受压力的增大而减小的．小聪同学想设计一个通过电表示数反映压敏电阻所受压力大小的电路，要求压力增大时，电表示数增大．以下电路不符合要求的是( )A．B．C．D．5．高速公路收费站，现在对过往的超载货车实施计重收费，某同学结合所学物理知识设计了如图所示的计重秤原理图，以下说法正确的是A．称重计其实是一个电压表B．电路中的R1是没有作用的C．当车辆越重时，称重计的示数越大D．当车辆越重时，称重计的示数越小6．把一段粗细均匀的电阻线对折后使用，则电阻（）．A．不变B．变为原来的1 2C．变为原来的14D．变为原来的2倍7．下列体育用品中通常情况下属于导体的是A．足球B．篮球C．铅球D．乒乓球8．如图所示，取两个相同的验电器A和B，使A带正电，B不带电。
2022-2023学年度九年级第一学期物理期末考试卷(含答案)
2022-2023学年度九年级第一学期物理期末考试卷（含答案）（本卷共100分，考试时间120分钟）一、选择题（每小题3分，共30分，四个选项中只有一项是正确的）01．酒精和水混合后体积会减小,该现象主要说明：A分子间有作用力 B分子间有间隙C分子在永不停息地运动 D分子是很微小的02．在下列电路图中，闭合开关，两灯都发光，若其中一盏灯的灯丝断了而另一盏灯会不亮的是：03．现有甲、乙、丙、丁四个轻质带电小球，已知甲和乙相互吸引，丙和丁相互排斥，若甲带负电，则下列判断正确的是：A乙带负电 B丙带负电 C丁带负电 D乙、丙、丁可能带同种电荷04．关于热机，下列说法不正确的是：A热机的效率一定小于1B热机是利用内能来做功的机器C内燃机包括柴油机、汽油机和蒸汽机等D生活中的汽车、飞机、摩托车等都用到了热机05．如右图所示电路，电源电压恒定，闭合开关后两灯都发光，一会儿后其中一盏灯就熄灭了，但两电表仍有示数。
则电路出现的故障可能是：A灯L2断路 B灯L1断路 C灯L1短路 D开关断路06．如右图所示，闭合开关，当滑片P向左滑动时，下列判断正确的是：A电压表与电流表的示数的比值不变B灯的亮度不变C电流表的示数变小D电路的功率变大07．把标有“25Ω1A”字样的滑动变阻器，与一个5Ω的电阻串联接在6V的电源上，如图所示。
在保证电路安全的情况下，则下列判断不正确的是：A电阻R1消耗的最小功率是0.2WB电压表应选0—15V的量程C电路的最大功率是6WD电压表示数的变化范围在0—5V之间08．甲、乙两段导体通电时间相同，甲的电阻是乙的3倍，甲、乙产生的热量之比是4:3，则通过甲、乙两导体的电流之比是：A 2:3B 2:1C 9:2D 3:209．某实验小组在研究通过导体的电流跟导体两端电压的关系时，根据测量数据绘制出如右图所示的I—U图像。
根据图像下列的判断错误的是：A温度会影响导体电阻的大小B电阻R1的阻值是5ΩC把两电阻串联接在3V的电路中，则U1:U2＝2:1D把两电阻并联接在2伏的电路中，则干路电流为0.6A10．在“探究电流与电阻的关系”和“伏安法测电阻”的实验中，下列说法或理解不正确的是：A前者多次测量是使实验结论具有普遍性，后者多次测量是为了减小误差B两个实验都有用到了控制变量法C滑动变阻器在两个实验中的作用是不一样的D两个实验的电路图是一样的二、填空题(每空1分，共21分)11．在电路中，提供电能的元件是，输送电能的元件是，消耗电能的元件是。
人教版九年级上册物理《期末考试试卷》及答案解析
B. 只能接在c、d间
C. 可以接在a、b间；也可以接在c、d间
D. 条件不足,无法判定
7.把一根阻值为24 Ω的粗细均匀的电阻丝变成一个圆环,并以如图所示的方式从A、B两点接入电路,则该圆环在电路中的电阻为
A.4.5 ΩB.6 ΩC.10 ΩD.20 Ω
8.如图所示是探究并联电路电流特点的一种实验电路,闭合开关S,灯泡L1、L2都正常发光,过一会儿,由于灯泡L2的质量问题,灯丝被烧断了,则下列说法正确的()
根据下表提供的信息,通过计算说明：
热机效率
热值
价格
天然气发动机
η2＝40%
q2＝2.3×107J/m3
4.5元/m3
汽油发动机
η1＝25%
q1＝4 6×107J/kg
9.0元/kg
(1)天然气发动机燃烧1 m3天然气所做的有用功是多少?
(2)做同样多的有用功,汽油发动机需要燃烧多少千克汽油?
(3)若某天然气公交汽车每天消耗100 m3的天然气,与用汽油相比,它每天节约的运行成本是多少?
③求在第②小题滑片P移动过程中,滑动变阻器R2的取值范围．
答案与解析
一、选择题
1.生活中我们常看到“白气”,下列有关“白气”形成 说法中正确的是( )
A.文艺演出时舞台上经常释放“白气”,这是干冰在常温下的升华现象
B.夏天从冰箱里取出的冰棍周围冒“白气”,这是空气中水蒸气凝华的现象
C.深秋清晨的河面上经常出现“白气”,这是河面上水蒸气汽化的现象
② 排除故障后,移动滑动变阻器的滑片,并绘制出了小灯泡的电流随电压变化的图象,如图丙所示,则该小灯泡的额定功率为____W.
③ 由图丙推知：小灯泡的实际电流是额定电流一半时的电功率为P1,小灯泡的实际电压是额定电压一半时的电功率为P2,则P1______P2(选填“大于”、“小于或“等于”).
2021-2022学年度九年级物理第一学期期末考试卷(含答案)
24.（6分）为测量电阻Rx的阻值，老师提供了以下器材：待测电阻Rx、已知阻值的定值电阻R0一个、电压不变但电压值未知的电源一个、电流表一只、开关两个、导线若干。从中选择器材按下述要求完成实验。（可重组电路）
（1）画出电路原理图；（2）写出实验步骤；
（3）利用测得数据写出待测电阻Rx的数学表达式。（用已知量和测量量表示）
25.（6分）AB和CD是完全相同的两条带有绝缘皮的导线，它们并行地埋设在甲、乙两地之间，如图20所示（假设AB和CD导线单位长度的阻值为r）。由于深埋地下，当两导线上发生断路、两导线之间发生短路及发生漏电现象（即相当于两根导线之间在漏电处接入一个未知电阻）时，故障位置不容易被观察到。为了判断故障的类型和位置，维修人员通常在导线的左右两侧安装检测电路，在左侧安装检测电路，其中已知电阻R0为保护电阻，右侧加装电压表V2，如图21所示。
解：由题意可知，滑片P滑至b点时电压表示数即为电源电压为3V；
由图像可知：
当滑片滑至a点时电路总电阻
则变阻器最大值R2为
其他答案正确亦给全分
23．（6分）每空2分
（1）吸引大头针的数量
（2）a、b；
（3）b、c
24．（6分）
（1）电路图如图答2（3分）
（2）实验步骤（2分）
①按照电路图连接电路；
②闭合开关S1、S2，电流表的示数为I
为了检验上述猜想是否正确，小丽所在实验小组通过交流与合作设计了以下实验方案。用漆包线（表面涂有绝缘漆的导线）在大铁钉上绕制若干圈，制成简单的电磁铁。如图19所示的a、b、c、d为实验中观察到的四种情况。根据小丽的猜想和实验，完成下面填空：
（1）实验中是通过电磁铁判定其磁性强弱的；
2019-2020年九年级上学期期末考试物理试题(含答案)(I)
2019-2020年九年级上学期期末考试物理试题（含答案）(I)考生注意：1．本试卷物理部分含五个大题。
2．答题时，考生务必按答题要求在答题纸规定的位置上作答，在草稿纸、本试卷上答题一律无效。
一、选择题（共16分）下列各题均只有一个正确选项，请将正确选项的代号用2B铅笔填涂在答题纸的相应位置上，更改答案时，用橡皮擦去，重新填涂。
1．家用空调的额定电功率约为A．1500瓦B．150瓦C．15瓦D．1.5瓦2．关于物体所受浮力，下列说法中正确的是A．物体排开水的体积越大，所受浮力越大B．物体没入水中越深，所受浮力越大C．物体的密度越大，所受浮力越大D．漂浮的物体受到浮力，下沉的物体不受浮力3．关于欧姆定律，下列说法中正确的是A．通过导体的电流越大，导体的电阻就越小B．导体两端的电压越大，通过导体的电流就越小C．对于某一导体来说，通过导体的电流与导体两端的电压成正比D．由I＝U/R变形可得R＝U /I，说明电阻与电压成正比，与电流成反比4．如图1所示，将铅笔的一端削尖，用两个手指作用在铅笔的两端，使铅笔保持静止状态，下列说法中正确的是A．左边手指对铅笔的压力大于右边手指对铅笔的压力B．左边手指对铅笔的压力小于右边手指对铅笔的压力C．左边手指对铅笔的压强大于右边手指对铅笔的压强D．左边手指对铅笔的压强小于右边手指对铅笔的压强5．下列事例中，运用相同科学研究方法的是图1①探究导体中电流大小与导体两端电压的关系②用水流比作电流③用总电阻替代两个串联的电阻④探究物质质量与体积的关系A．①与③ B．①与④ C．②与③ D．②与④6．如图2所示的四个装置中不属于．．．连通器的是A．玻璃连通管B．托里拆利实验C．茶壶D．液位计图27．在图3所示的电路中，电源电压保持不变，闭合电键S，电路正常工作。
一段时间后，电压表V的示数不变，电流表A的示数变大，若故障只发生在两个电阻R1或R2上，用某完好的电阻R（R＜R1＜R2）替换R1，替换后电压表的示数不变，电流表的示数变得更大（没有超过电流表量程），则A ．R 1可能断路B ．R 2一定断路C ．R 1可能短路D ．R 2一定短路图38．如图4所示，水平面上的圆柱形容器A 、B 中分别盛有甲、乙两种液体，液体等高且甲对容器底部的压强大于乙。
