光缆(地埋、架空)施工方案
架空光纤线入地工程施工方案
架空光纤线入地工程施工方案本文档描述了架空光纤线入地工程的施工方案。
该方案旨在提供一个简单而有效的施工流程，以确保光纤线的安全且顺利地入地。
目标- 将架空光纤线从地面高处引入地下- 确保光纤线在入地过程中不受损- 提供施工人员的安全指导施工步骤1. 准备工作准备工作- 调查地下管道和电线的位置，确保施工不会损坏已有的设施。
- 准备好所有需要的工具和材料，例如光缆连接件、挖掘工具等。
2. 确定入地点确定入地点- 根据工程要求和实际布局，确定光纤线的入地点。
- 确保入地点附近没有任何地下管道或电线等干扰物。
3. 挖掘挖掘- 在入地点附近挖掘一个适当大小的坑，以容纳光缆连接件和入地部件。
- 挖掘时要小心不要损坏现有的地下设施。
4. 连接光缆连接光缆- 将光缆连接件连接到架空光纤线末端。
- 确保连接牢固并通过相关测试验证连接质量。
5. 引入地下引入地下- 将连接好的光缆从地面高处引入地下。
- 过程中要小心操作，确保光缆不受损。
6. 固定光缆固定光缆- 在入地点将光缆牢固地固定在地下。
- 使用正确的固定装置，例如光缆夹等。
7. 恢复地面恢复地面- 将挖掘的部分填平并恢复地面原貌。
- 清理施工现场并妥善处理剩余材料。
安全措施- 施工人员必须佩戴个人防护装备，包括头盔、手套和防滑鞋等。
- 施工现场应设立明显的警示标志，以确保其他人员的安全。
- 严禁在挖掘过程中使用大型机械设备，以减少周围设施的损坏风险。
- 施工人员应定期检查并确保使用的工具和设备处于良好工作状态，以减少操作意外的发生。
以上就是架空光纤线入地工程施工方案的内容。
该方案遵循简单而有效的原则，以确保光纤线的顺利入地，并保障施工人员的安全。
请根据实际情况和项目要求进行具体的实施和调整。
光缆架空敷设施工方案
光缆架空敷设施工方案1. 引言光缆是现代通信网络中基础设施之一，其敷设方式可以分为地下敷设和架空敷设。
本文将重点介绍光缆架空敷设的施工方案，包括施工前的准备工作、架设过程、验收标准等方面的内容。
2. 施工前准备工作2.1 设计方案确认在开始光缆架空敷设工作之前，需要对设计方案进行确认。
设计方案应包括光缆架设的路径、架设方式、钢管塔杆的选取等内容。
确认设计方案是为了确保施工过程中的顺利进行。
2.2 器材准备在开始施工之前，必须准备好所需的器材和工具。
通常包括以下几种：•架空光缆•钢管塔杆•钢丝绳•吊车或起重设备•植根套件（用于将钢管固定在地面）•架设工具（如钳子、扳手等）2.3 人员培训除了准备好所需的器材，施工团队的成员还需要接受相关的培训，了解光缆架设的基本原理、施工步骤、安全注意事项等内容。
培训可以提高施工团队的工作效率和施工质量，同时也可以确保施工过程中的安全。
3. 架设过程3.1 确定架设路径在开始架设光缆之前，需要确定光缆的架设路径。
架设路径应尽量避免障碍物，如高压电线、树木等，以确保光缆的安全性和可靠性。
3.2 钢管塔杆的设置根据设计方案，确定钢管塔杆的设置位置。
通常情况下，塔杆的间距应根据光缆的张力和所需的弧垂进行设置。
在设置塔杆时，需要使用植根套件将塔杆固定在地面上，以确保其稳定性。
3.3 架设钢丝绳并固定光缆在架设过程中，首先需要将钢丝绳固定在钢管塔杆上。
根据设计方案确定的钢丝绳长度，使用植根套件将钢丝绳固定在塔杆上。
然后，将光缆连接到钢丝绳上，并使用专用工具将其固定在钢丝绳上。
3.4 光缆张力的调整在完成光缆的固定后，需要调整光缆的张力。
光缆的张力应根据设计要求进行调整，以确保光缆的强度和稳定性。
3.5 验收测试在架设光缆完成后，需要进行验收测试。
验收测试应包括光缆的传输性能测试和力学性能测试。
传输性能测试可以通过发送和接收测试信号来检测光缆的传输质量。
力学性能测试可以通过施加力或拉力来测试光缆的强度和稳定性。
光缆架空工程施工方案
光缆架空工程施工方案一、施工前的准备工作1.1 工程前的准备在进行光缆架空工程施工前，需要进行充分的准备工作，包括设计方案论证、设计标准、施工方案编制、施工图纸审核、施工许可审批、用地、用电的准备等工作。
1.2 设计方案论证在进行光缆架空工程施工前，需要进行设计方案论证，包括光缆的敷设路线、架空光缆的选择、光缆的安全系数等工作。
经过专业人员的论证后，确定最合适的设计方案。
1.3 设计标准在进行光缆架空工程施工前，需要遵守相关的设计标准，根据国家规定的标准进行设计，确保光缆的安全可靠。
1.4 施工方案编制在进行光缆架空工程施工前，需要编制详细的施工方案，包括施工流程、施工安全措施、施工工期等内容。
1.5 施工图纸审核在进行光缆架空工程施工前，需要审批施工图纸，确保施工图纸符合相关的设计标准，保证施工质量。
1.6 施工许可审批在进行光缆架空工程施工前，需要进行相关的施工许可审批工作，取得相关的施工许可证，方可进行施工。
1.7 用地、用电准备在进行光缆架空工程施工前，需要进行用地、用电的准备工作，确保施工现场的用地和用电的准备工作。
二、施工方案2.1 施工前准备确定好施工的时间和地点，安排好相关人员和设备，准备好相关的材料。
2.2 施工人员的培训在进行光缆架空工程施工前，需要对施工人员进行相关领域的培训，确保施工人员熟悉施工流程和安全操作规程。
2.3 安全措施在进行光缆架空工程施工前，需要确保施工现场的安全措施得到到位，包括安全帽、安全绳、安全网等安全设施的布置。
2.4 施工流程在进行光缆架空工程施工时，需要严格按照施工方案中的施工流程进行操作，确保施工的顺利进行。
2.5 设备及材料的准备在进行光缆架空工程施工前，需要准备好相关的施工设备和材料，确保施工的质量和进度。
2.6 施工质量控制在进行光缆架空工程施工时，需要对施工质量进行严格控制，确保施工质量符合设计要求。
2.7 施工监督在进行光缆架空工程施工时，需要进行施工现场的监督，确保施工的安全和顺利进行。
光缆(地埋、架空)施工方案
光缆(地埋、架空)施工方案在进行光缆铺设工程时，施工方案的设计和实施至关重要。
本文将讨论光缆地埋和架空两种施工方案的具体步骤和注意事项。
地埋光缆施工方案1. 前期准备在地埋光缆施工之前，需要做好以下准备工作：•绘制施工图纸，确定光缆的铺设路线和深度。
•开展现场勘察，确认地下管线的情况，避免损坏其他设施。
•准备必要的工具和设备，如挖掘机、电缆敷设机等。
2. 挖掘和管道铺设将根据施工图纸指示开始挖掘地面，并铺设光缆管道。
确保管道的深度和位置符合要求，避免造成不必要的损坏和维护难题。
3. 光缆敷设在管道铺设完毕后，将光缆进行敷设。
注意保持光缆的整洁和正确的弯曲半径，以避免对光缆造成损坏并影响信号传输。
4. 封闭和护套在光缆敷设结束后，进行管道的封闭工作，并施加合适的护套，确保光缆在地下物理环境中的安全性和稳定性。
5. 测试和验收对安装完毕的光缆进行测试，确保其信号传输正常。
完成测试后，进行验收工作，确认工程质量达到要求。
架空光缆施工方案1. 线路规划在进行架空光缆的铺设前，需要制定详细的线路规划方案，确定架空线路的走向和支架的位置。
2. 安装支架和吊线在确定好线路后，需要安装支架和吊线。
支架的安装位置应符合线路规划，并确保支架的稳固性和承重能力。
3. 敷设光缆在支架和吊线安装完成后，开始进行光缆的敷设工作。
保持光缆的整洁和正确的张力，避免在弯曲处造成损伤。
4. 固定和绑扎完成光缆敷设后，需要进行固定和绑扎工作，确保光缆在架空状态下的稳定性和安全性。
5. 测试和验收最后，需要对架空光缆进行测试，确保信号传输正常。
完成测试后，进行验收工作，确认工程质量符合要求。
通过以上两种光缆施工方案的详细介绍，可以有效指导工程实施，在施工过程中更加顺利地铺设和安装光缆，确保通信网络的正常运行和稳定性。

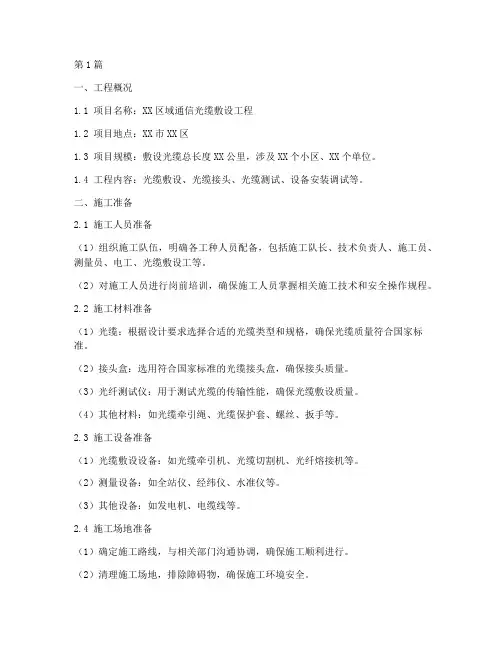

埋地光缆敷设施工方案(3篇)
第1篇一、工程概况1.1 项目名称：XX区域通信光缆敷设工程1.2 项目地点：XX市XX区1.3 项目规模：敷设光缆总长度XX公里，涉及XX个小区、XX个单位。
1.4 工程内容：光缆敷设、光缆接头、光缆测试、设备安装调试等。
二、施工准备2.1 施工人员准备（1）组织施工队伍，明确各工种人员配备，包括施工队长、技术负责人、施工员、测量员、电工、光缆敷设工等。
（2）对施工人员进行岗前培训，确保施工人员掌握相关施工技术和安全操作规程。
2.2 施工材料准备（1）光缆：根据设计要求选择合适的光缆类型和规格，确保光缆质量符合国家标准。
（2）接头盒：选用符合国家标准的光缆接头盒，确保接头质量。
（3）光纤测试仪：用于测试光缆的传输性能，确保光缆敷设质量。
（4）其他材料：如光缆牵引绳、光缆保护套、螺丝、扳手等。
2.3 施工设备准备（1）光缆敷设设备：如光缆牵引机、光缆切割机、光纤熔接机等。
（2）测量设备：如全站仪、经纬仪、水准仪等。
（3）其他设备：如发电机、电缆线等。
2.4 施工场地准备（1）确定施工路线，与相关部门沟通协调，确保施工顺利进行。
（2）清理施工场地，排除障碍物，确保施工环境安全。
（3）搭建临时施工设施，如施工棚、材料堆放区等。
三、施工工艺3.1 光缆敷设（1）测量定位：根据设计图纸，使用全站仪进行测量，确定光缆敷设的起点、终点和中间点。
（2）挖沟：根据光缆敷设深度要求，使用挖掘机或人工挖掘沟槽，沟槽宽度应满足光缆敷设和施工要求。
（3）铺设保护层：在沟槽底部铺设一层保护层，如土工布、塑料薄膜等，防止光缆受到外力损伤。
（4）敷设光缆：将光缆从起点牵引至终点，注意光缆的弯曲半径，避免光缆受损。
（5）回填沟槽：光缆敷设完成后，将沟槽回填，回填材料应选用稳定性好、压缩性小的材料。
3.2 光缆接头（1）选择合适的接头盒，按照接头盒说明书进行安装。
（2）对接头盒进行清洁，确保接头质量。
（3）将光缆切割成合适的长度，使用光纤熔接机进行熔接。
地埋光缆施工方案
地埋光缆施工方案1. 引言光纤通信技术的快速发展使得光缆的需求日益增长。
地埋光缆施工是一种常见的光缆布线方式，具有保护性能好、抗干扰能力强、使用寿命长等优势。
本文将介绍地埋光缆施工的步骤和注意事项。
2. 施工步骤2.1 前期准备工作在开始施工之前，需要进行充分的前期准备工作。
2.1.1 项目规划首先，需要进行光缆敷设的项目规划。
确定光缆敷设的路径、起点和终点，绘制详细的工程图纸。
2.1.2 材料准备在开始施工之前，需要准备好所需材料，包括光缆、光缆配件、标识牌等。
2.2 探测路线在施工之前，需要进行现场勘测，探测光缆施工的具体路线。
2.2.1 定位标志根据工程图纸，确定光缆敷设的具体路径，并在地面上设置定位标志，以方便后续的工作。
2.2.2 地下管道探测在地下施工前，需要进行地下管道的探测工作，以避免损坏已有的管道。
2.3 挖掘沟槽在光缆敷设路径上，需要进行沟槽的挖掘工作。
2.3.1 沟槽宽度和深度根据光缆的规格和要求，确定沟槽的宽度和深度。
一般情况下，沟槽的宽度应为光缆直径的两倍，深度要达到一定的要求，以保护光缆不受外力影响。
2.3.2 沟槽清理在挖掘沟槽之后，需要进行沟槽的清理工作，以移除杂物和碎石，保持沟槽的干净。
2.4 光缆敷设在沟槽清理完毕后，即可进行光缆的敷设工作。
2.4.1 光缆敷设方式光缆敷设方式包括直接敷设和管道敷设两种。
根据具体情况选择合适的敷设方式。
2.4.2 光缆连接敷设完成后，需要对光缆进行连接，以保证传输质量。
连接方式有机械连接和熔接两种，根据具体情况选择合适的连接方式。
2.5 完工验收施工完毕后，需要进行完工验收工作。
2.5.1 光缆测试对敷设完成的光缆进行测试，包括衰减测试、反射测试等，以确保光缆的正常传输。
2.5.2 文档记录完成光缆施工后，需要备份相关文档，包括工程图纸、光缆敷设记录等。
3. 注意事项在进行地埋光缆施工时，需要注意以下事项。
•安全第一：施工人员需要佩戴相关防护装备，确保施工过程中的安全。
野外地埋光缆施工方案
野外地埋光缆施工方案1. 引言野外地埋光缆施工是一种常见的光纤布线方式，适用于需要将光纤线路埋入地下的场景。
本方案将介绍野外地埋光缆施工的一般步骤、施工工具和材料，以及施工注意事项。
2. 施工步骤2.1 确定线路规划首先，需要进行线路规划，确定光缆的敷设路径和距离。
在确定线路时，需要考虑各种地形和环境条件，包括道路、水域、交通等因素，并遵守相关法律法规。
2.2 准备工具和材料在施工之前，需要准备好所需的工具和材料，包括光缆、挖掘工具、光纤接头盒、标志杆等。
这些工具和材料的选择需要根据具体施工环境和要求进行。
2.3 挖掘沟槽根据线路规划，使用挖掘工具在地面上挖掘沟槽，用于埋放光缆。
沟槽的宽度和深度应符合相关标准，以确保光缆的安全敷设。
2.4 敷设光缆将光缆依照线路规划的路径敷设在挖掘的沟槽中。
敷设光缆时，需要注意避免光缆过度弯曲或扭曲，以免对光缆的传输性能产生不利影响。
2.5 固定光缆在光缆敷设完毕后，需要使用支撑器具或固定材料将光缆固定在沟槽内，以防光缆在施工或自然环境中被移动或损坏。
2.6 进行接头处理当光缆敷设完毕并固定后，需要进行光纤接头处理。
这包括剥离光缆外皮、清洁光纤末端、安装光纤接头等步骤。
接头处理的质量直接影响光缆的传输性能。
2.7 测试和验收在施工完成后，对敷设的光缆进行必要的测试和验收工作。
可以使用光纤测试仪等设备对光缆的传输性能进行测试，以确保光缆安装质量满足要求。
3. 施工注意事项3.1 安全第一在野外地埋光缆施工过程中，安全应该放在首位。
施工人员应注意个人安全防护，并遵循相关安全规定。
3.2 环境保护施工过程中，应尽量减少对周围环境的污染。
及时清理施工现场，做好废弃物的处理和回收。
3.3 施工质量控制施工过程中，需要对每个步骤进行严格的质量控制，以确保光缆敷设质量符合要求。
3.4 施工期间交通安全如果施工场地邻近道路或其他交通区域，应采取措施确保施工期间的交通安全，遵守交通规则。
通信光缆地埋工程施工方案
通信光缆地埋工程施工方案1. 概述本施工方案旨在对通信光缆地埋工程的施工过程进行详细规划，确保施工的可靠性、高效性和安全性。
通过合理的施工流程和正确的施工方法，保证通信光缆地埋工程顺利完成。
2. 工程准备在正式进行通信光缆地埋工程之前，需要进行以下准备工作：2.1 施工前勘测施工前需要进行详细的勘测工作，包括地下管线、地质情况、排水情况等的勘测，以确定施工的可行性和安全性。
2.2 设备和材料准备准备施工所需的设备和材料，包括导向桩、挖掘机、塑料排水管、光缆等。
确保设备的正常运转和充足的材料供应。
3. 施工流程通信光缆地埋工程的施工流程如下：3.1 开挖基坑根据勘测结果，确定地下管道的位置并进行开挖工作。
开挖基坑时需保证开挖面的平整和坚硬，确保施工的稳定性。
3.2 铺设导向桩在开挖好的基坑中，按照设计要求和通信光缆的走向铺设导向桩，以引导光缆的铺设方向，并保证光缆的走向准确。
3.3 光缆敷设在导向桩的引导下，对光缆进行敷设。
在敷设过程中，要保证光缆的张力适当并且不受损坏。
3.4 填充回填在光缆敷设完毕后，对光缆进行回填，填充好回填土，并对填充土进行压实，保证施工的稳定性。
3.5 成品验收和测试施工完成后，对光缆进行验收和测试，确保通信光缆的质量和功能正常。
4. 安全措施在通信光缆地埋工程施工过程中，需严格遵守以下安全措施：4.1 施工现场安全施工现场设置明确的警示标志，确保施工现场的安全，避免行人和车辆进入施工区域。
4.2 施工人员安全施工人员需佩戴符合规定的工作服和安全帽，并接受安全培训和防护设备的使用指导，确保施工人员的安全。
4.3 设备操作安全施工时需确保设备的正常运转并正确操作设备，避免设备故障和人员伤害。
4.4 环境保护施工过程中需注意环境保护，控制噪音和扬尘污染，确保施工不对周边环境造成污染。
5. 施工管理在通信光缆地埋工程的施工过程中，需进行科学、有效的施工管理，包括施工进度管理、质量管理和安全管理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
地埋光缆施工方案
1）径路复测
以设计文件为依据，协同业主、监理对光缆径路进行复测，确定防护方式、数量、规格及施工方法。
确定光缆布放时卸车地点。
确定穿越公路、铁路的具体位置及施工方法。
2）单盘测试
对照订货合同核对单盘光缆的规格程式和制造长度，出厂测试资料及合格证是否齐全。
外观检查：检査外包装有无破损，将外包装有严重损坏或外护层有损伤的重点进行检査。
光缆开盘后，确认A、B端并在盘上标注明确，用光时域反射仪测试光缆长度。
在ISlOnm. 1550nm双窗口测试单盘光缆光纤损耗、每公里平均损耗及背向散
射曲线的均匀性。
同时提前一天通知旁站监理工程师进行旁站，签认测试记录表。
3）光缆配盘
首先应该综合单盘测试资料，单模光纤按模场直径差别最小配盘。
根据tl前光缆制造技术，如采购方无特殊要求，工厂在成缆时，一般制成2kin的标准盘, 配盘时应巫点考虑光纤的光学特性和儿何特性。
111于光纤拉制时可制成儿十公里乃至上W公里的光纤，所以在成缆后，相邻出厂编号光缆内部光纤的光学特性和儿何特性比较接近，配盘时最好按光缆的出厂编号顺序配盘。
将合格的单盘测试有关数据填写在配盘卡片上。
配盘卡填写好后，按配盘原则及技术要求，排列单盘光缆的顺序。
根据径路复测台帐光缆沟长和所规定的各项预留长度，核算所配光缆的实际用长度，并在径路图上找出光缆接头点，接头位置尽量避免落在河床、水渠.坟地及其他障碍物上，若配盘盘长过长、过短或落在障碍物上，应进行适当调整。
配好的光缆进行一次全面检査，检査无误后，将配好的光缆卡片，从中继段的A 端向B端编号，按顺序粘好，编制配盘表作为光缆敷设的施工资料。
4）光电缆沟的开挖
开挖前，使用地下电缆探测仪进行径路探测，以防挖坏既有管线。
沿划刷白线进行开挖，沟底平直顺滑，开挖深度满足要求。
釆用人工开挖，过轨、过道采用液圧顶管方式通过，并提前预埋防护钢管。
区间光缆施工采取人丄和机械开挖方式，站场光.电缆采用人工开挖方式。
严格按照复测路径白线标记开挖，电缆沟的转弯半径不小于光缆直径的20倍, 沟底平整，保证沟底宽度在30-40cm之间沟直、底平、无杂物m走向合理, 深度合格。
回填路肩、护坡时要分层夯实，按工务标准回复原貌。
遇有骨架护坡或混凝上护坡地段，光缆径路不上护坡或路肩，在路基坡脚以外合适地段选择径路开挖。
遇有马槽、上堆时，缆沟深度以地平面（即土堆两侧的自然地面）开始算起，光缆过桥时，敷设在桥外侧的桥槽内。
特别注意有与地下管线、电力电缆交越的地方要小心开挖，先用扣槽电缆防护好，然后再进行开挖，避免对地下管线损伤，同时根据现场地形、土质及施丄进度随时调整人力，保证下一道工序顺利进行。
在路肩开挖时，提前联系工务部门、站前专业，监理工程师，提交施工方案, 采取铺设纤维编织布或布袋装土等方式进行防护，禁止污染道確，回填时要夯实并恢复原样。
施工时做好审批和安全防护检査工作，施工技术人员、监理工程师和质量监督人员按照施工规范和设计要求，检查记录，确认合格后进入下一道工序。
5）光缆的敷设与回填
本工程拟采用人工敷设的方法敷设光、电缆。
在既有通信、信号及电力线路
5米范ffl内严禁动用机械施工，在既有管线附近人工开挖时采取轻挖轻刨的方
式，既有光、电缆裸露时应先可黑防护后再施工。
在铁路路肩上敷设施丄时，应注意行车及人身安全，敷设后应尽快恢复，避免影响路基安全。
当遇到特殊困难地带不便整盘敷设时，宜采用倒出盘，倒“8” 字敷设。
敷设时光.电缆的弯曲半径不小于护套外径的20倍。
困难地段不小于护套外径的15倍。
敷设后测试光、电缆的对地绝缘悄况。
外护套不能有损伤，敷设后当天应先回填30mm的细土，不使光、电缆在外裸露过夜。
接续前再次测试光缆的对地绝缘。
回填应先填细土，回填路肩时要分层夯实，回填土应密实，余土填至沟顶并
高出地面10〜20cnu回填前有施工技术员、监理工程师和质量监督人员检査光电缆防护1W况，确认合格签字后方可进行回填。
电缆标桩直线距离50米，埋设于缆沟正上方，在接续点及转弯、过轨、过桥及余留处加埋。
在站场以及铁路路肩上敷设施工时，应注意轨行车辆及人身安全，敷设后应尽快恢复，避免影响路基安全。
光缆沟回填时沟内不得回填石块和腐蚀性物质, 一般地段挖出的土全部回填在缆沟上。
对路肩、桥头、护坡、水沟、道路等影响铁路路基稳定危及行车人身安全的地方应按要求分层回填并夯实整平，运走余土，将破坏的路面、水沟、护坡按标准修复完整。
施工过程中必须严格组织并山专人指挥。
使用&好的联络手段，严禁未经培训的人员上岗，严禁在无联络的情况下作业。
6）光缆接续引入及成端
光缆接续采用熔接，光纤接续的环境必须清洁，接续过程中应特别注意防潮、防尘、防震。
光缆各连接件及工具、材料应保持清洁，确保接续质量和密封质量。
光纤接续时，采用OTDR进行监测。
双向平均接续衰耗值合格后，才允许按工艺要求安装于接头盒内，接头盒安装完毕后，进行双向复测，无变化后，山监理工程师旁站，并检查是否合格，签字确认，才能按要求防护及回填，每个接头盒内应放置接续卡片。
光缆在接头处，金属外护套和金属加强芯应紧固在接头盒内，同侧金属外护套和金属加强芯相互连通，但两侧金属护套和金属加强件应绝缘不接地。
光纤接续后的收容余长单端引入引出不小于0. 801,两端引入引出的不小于1・2皿。
光缆成端：光缆进入引入通信机械室后，用绝缘节对光缆金属部件进行室内外绝缘处理，经地沟引至光缆终端盒，按照设讣图纸在各站终端，将接入网用的区段光纤用光尾纤引出至设备的ODF架。
光缆在地沟内绑扎好，在引入室挂名牌并注明方向，尾纤按要求进行标识。
引入光缆成端时，光缆弯曲半径不应小于其外径的20倍。
7）光缆测试
光缆指标测试：在光缆接续（包括终端接续）完成后，分别使用光源、光功率计和光时域反射仪，采用介入损耗法、后向散射法，测试线路衰减、接头损耗
及光缆K 度，并达到规范要求。
用光源、光功率计•测试每根光纤的衰减值，测试 结果小于中继段光纤线路计算值。
采用OTDR 测试光纤的后向散射信号曲线图, 打印出每根光纤A-B 、B-A 两个方向的测试曲线，并将测试结果存入U 盘，并 山监理工程师、质量监督人共同检查，签字确认合格后进入下一道工序。
架空光缆架设 现场材料检查：接收光缆时，先检査包装材料、缆盘及外层光缆，
是否因 运输损伤，检查缆盘内侧，有否尖利的边缘，以及在运输中可能出现的，或者可 能伤害光缆外皮的.妨碍光缆施放的各种障碍物。
用光时域反射讣（OTDR ）盘测 到货的光缆是否有断纤现象，检査厂家提供的安装金具数量是否足够、配置是否 合理、质量是否达标和型号是否符合设计要求。
b ・铁附件安装：铁附件严格按照设计图纸要求配备。
光缆的铁附件安装根据 塔型按照设计要求位置进行安装。
C.滑轮安装：放缆滑轮要求有一定的安全工作荷载和足够的余量，施工用的 滑轮必须采用尼龙王材料制作，滑轮直径大于光缆直径的20倍，以保证施工时 光缆弯曲弧度足够大。
一般耐张塔安装2个滑轮，直线塔安装一个滑轮，直线塔 安装滑轮，用“IT 型环挂于挂线孔中，耐张塔则要用钢丝绳头根据线路走向固 定在铁塔挂点的主材上。
特别是耐张塔滑轮安装的角度、水平度关系到在展放光 缆时，光缆是否磨铁塔，光缆是否会掉槽，直接影响光缆施工质量。
d ・光缆与牵引绳联接「光缆与牵引绳联接的好坏，直接影响到光缆施放的质 量，影响到光缆施工的安全，光缆与牵引绳联接示意图:
e •展放0PGW 光缆：以每10米1个人沿线行展放0PGW 光缆，到达杆塔后将 0PGW 光缆引至滑车后继续向前展放。
f ・弧垂调整：弧垂调整要按设计•要求进行，用平行法观察弧垂，按设计的弧 垂值分段逐档调紧弧垂。
g.金具安装：严禁用螺丝刀等金属物体辅助撬动金具尾端安装预绞丝，以免 损伤光缆，耐张塔跳线用引下线夹固定在杆塔中间，防止受风摆与铁塔磨擦。
h ・现场检査、清理：光缆架设丄作基本完成后，将施工段两端余缆盘好，绑 扎固定在杆塔横隔面塔材上。
同时现场随工项U 检查要认真逐项进行（配有随工 记录表）填写签名，特别重要的跨越施工作业点，应重点检査，确保光缆运行的 安全。
i ・自检消缺：光缆固定后，对本工程之前所施丄的部分进行自检，是否有任
a. OPGVV 光
切断纤芯Im
退扭器 退扭器 圧H 牵引绳20m 圧H •悻引方向
何不够完整的缺点，进行解决。
j・光缆熔接：光缆熔接是保证光缆传输质量良好的主要工丿F —般采用一边熔接一边监测，确保每根光纤熔接质量达到国家标准。
按设计接续的位置应额外多留些光缆余量以便接续作业及调整，在室外环境中建议光纤接续在地面完成, 余留长度一定要去掉从旋转器起6公尺的光缆及去掉所有受损伤的光缆，同时把接续点处多余的光缆连同接续盒一起安装在杆塔上固定好，防止接续盒进水，接头盒入口向下，接续盒光缆进口必须密封良好和倒挂。
为了保护环境，光纤熔接切割下的碎纤不能乱扔，要专门处理好。
k・工程自检，清理施工现场废弃、污染等垃圾后，进行工程竣工验收。
1.其他未尽事宜按光缆厂家《OPGW光缆安装指导手册》和《电业安全操作
规程》执行。
