可成落水系统成品檐沟技术参数
天沟水槽尺寸标准尺寸
天沟水槽尺寸标准尺寸天沟水槽是指位于建筑物屋顶或庭院等场所的雨水排水系统的一种组成部分。
它的主要功能是收集并引导雨水流入雨水管道，防止雨水直接流到建筑物内部，从而保护建筑物的结构和墙体。
天沟水槽的尺寸对于排水系统的正常运行至关重要。
在本文中，我们将探讨天沟水槽的标准尺寸，以确保其能够有效地运输雨水。
天沟水槽的尺寸应该根据场所的具体情况和需求来确定。
以下是一些常见的标准尺寸作为参考：1. 长度：天沟水槽的长度应根据屋顶或庭院的宽度来确定。
一般来说，天沟水槽的长度应等于场所宽度的80%至90%。
这样可以确保水槽能够充分收集到雨水，防止水流溢出。
2. 宽度：天沟水槽的宽度也应根据场所的具体情况来确定。
一般来说，宽度应为200mm至400mm之间。
较宽的水槽可以更有效地收集雨水，但过于宽大可能会造成场地的浪费。
因此，宽度应根据场地大小和排水需求进行合理选择。
3. 深度：天沟水槽的深度也是非常重要的。
深度应根据场地的降雨量和排水需求来确定。
一般来说，深度应为150mm至300mm之间。
较深的水槽可以容纳更多的雨水，但深度过大可能会增加施工难度和成本。
因此，深度的选择应综合考虑。
4. 斜度：天沟水槽应具有一定的斜度，以确保雨水能够顺利流入下水道或雨水管道。
一般来说，水槽的斜度应为1%至2%。
这样可以确保水流畅通，避免积水和堵塞的问题。
除了以上的尺寸要求，天沟水槽的材质和安装也是需要注意的。
水槽应采用耐候性好的材料，如不锈钢、铝合金或塑料。
这些材料具有耐腐蚀、耐高温和耐寒性能，能够长时间地承受不同的气候条件。
在安装天沟水槽时，应确保水槽的连接紧密、无漏水，并且与屋顶或庭院的结构紧密相连。
水槽的底部应设置排水孔，以便将收集到的雨水排出。
总结起来，天沟水槽的尺寸应根据场所的具体情况来确定。
长度、宽度、深度和斜度都是需要考虑的因素。
合理选择尺寸可以确保水槽的正常运行，有效地排水，保护建筑物的结构。
同时，水槽的材质和安装也是需要注意的，以确保水槽的耐久性和使用效果。
PVC成品檐沟落水系统工程施工方案
落水系统施工方案落水系统施工方案美国****科技中心中山市**贸易有限公司2005 年 9 月落水系统施工方案目录一.工程概况二.施工部署2.1 组织管理2.2 进度计划2.3 劳动力计划2.4 施工顺序三. *****™牌落水系统的优势3.1*****™牌落水系统的特性3.2*™牌落水系统生产工艺3.3*™牌落水优越的助剂材料3.4 单壁檐沟的优越性3.5 檐沟连接特殊的胶带密封四、*™牌落水系统技术性能指标4.1 性能指标4.2 尺寸偏差4.3 檐沟和立管及管件的外观质量检测4.4 汇水面积计算五.*****™牌落水系统的质量保证5.1 产品的质量保证5.2 施工质量保证六. *™牌落水系统产品介绍七. ****®瓦施工的工具和附材7.1 立管布置原则7.2 安装工具7.3 辅材7.4 檐口基层要求7.5 施工程序7.6 安装提示7.6 工程验收落水系统施工方案一.工程概况工程名称：工程地点：建设单位：建筑设计：工程内容：*™牌 PVC 成品檐沟落水系统工程工程总量（暂估）：延米建筑形式：独栋别墅和排屋二. 施工部署2.1 组织管理由合肥利展昌泰建材有限公司负责编制，并经****公司审核的爱水龙牌 PVC成品檐沟落水系统可行性施工方案供开发商确认。
施工前由****公司委派技术专员对上述三方进行施工技术及质量验收标准的交底工作，同时由技术专员负责向经****公司授权的专业施工队交底并督促工期和质量。
由开发商负责成品檐沟落水系统施工质量的验收。
2.2 进度计划总工期暂定 60 天。
根据本工程分步实施的特点，在合同正式签定之日起，5个日历天内完成首批成品檐沟进场安装准备工作。
在得到开发商通知后，2 天进场开始安装，进度满足开发商的总体进度要求。
2.3 劳动力计划根据成品檐沟落水系统施工进度计划随时组织专业施工人员，以满足开发商的进度要求。
2.4 施工顺序根据现场的施工情况及现场所具备的条件，成品檐沟落水系统的施工顺序由开发商决定。
可成成品檐沟技术参数
可成成品檐沟技术参数成品檐沟技术参数、细部处理方法成品檐沟技术参数、细部处理方法1、彩铝成品檐沟技术标准一、材质：彩铝（铝锰合金）各楼栋落水外观色彩参见材料样板二、根据降雨量达到40—60毫米/小时,为大到暴雨.立管垂直排水量0.1立方/秒，综合K七英寸天沟配60X80矩型方管立管，10米内平行有效排量及专弯角度数量,，每一根排量不超过130平方米屋面,天沟大于4个弯点处不超过70平方，本项目一根立管,最大汇水面积为120平方,最小汇水面积58平方.故选用K7天沟配60X80矩型方管能满足使用功能.三、建议立管使用1mm壁厚无缝管，能有效防止管壁渗水，水管碰扁等现向发生。
（1mm壁厚以下管材在施工及以后业主生活中及易碰扁，损坏后更换麻烦，且二次更换的颜色很难能配的一样）。
四、项目楼层一般在3-4层高度，空中废弃物及树叶很难飘入到天沟内堵塞下水口。
因此建议放弃档叶网的使用。
五1、准许色彩：同次供货色差不能大于△E=1.0；不同次供货色差不能大于△E=2.0。
涂层厚度30um2、着色工艺：采用国际先进六步静电喷涂，脱脂-铬化-防腐底漆-面漆-罩光漆-固化，双面防腐漆，10年保质。
3、装饰面表面质量：不准许有气泡、划伤、漏涂、色差，印痕等缺陷，不准许在自然光条件下距表面1.5m处目测不明显的轻微缺陷。
4、平整度：檐沟侧面平整度不大于（3mm/m）。
落水管垂直不大于（2mm/m）。
六、300小时耐人工候老化试验300小时耐人工老化试验相当于自然条件下5年的老化时间。
色差等级变色程度（目测）色差值0 无变色≤1.51 很轻微变色 1.6~3.02 轻微变色 3.1~6.0要求300小时耐人工候老化试验色差的检验值为0.42，小于1.5。
目测无变色。
失光等级：（见表格）失光等级失光程度（目测）失光率0 无失光≤31 很轻微失光 4~152 轻微失光 16~30要求300小时耐人工候老化试验失光度为0级，目测无失光。

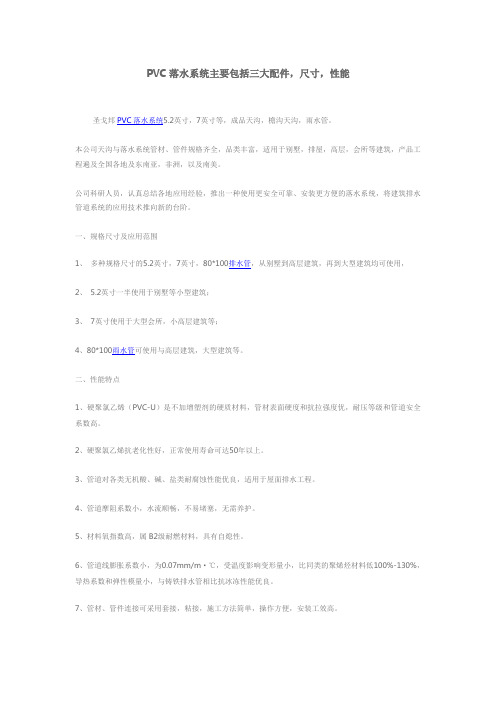

PVC落水系统主要包括三大配件,尺寸,性能
PVC落水系统主要包括三大配件，尺寸，性能
圣戈邦PVC落水系统5.2英寸，7英寸等，成品天沟，檐沟天沟，雨水管。
本公司天沟与落水系统管材、管件规格齐全，品类丰富，适用于别墅，排屋，高层，会所等建筑，产品工程遍及全国各地及东南亚，非洲，以及南美。
公司科研人员，认真总结各地应用经验，推出一种使用更安全可靠、安装更方便的落水系统，将建筑排水管道系统的应用技术推向新的台阶。
一、规格尺寸及应用范围
1、多种规格尺寸的5.2英寸，7英寸，80*100排水管，从别墅到高层建筑，再到大型建筑均可使用，
2、 5.2英寸一半使用于别墅等小型建筑；
3、 7英寸使用于大型会所，小高层建筑等；
4、80*100雨水管可使用与高层建筑，大型建筑等。
二、性能特点
1、硬聚氯乙烯（PVC-U）是不加增塑剂的硬质材料，管材表面硬度和抗拉强度优，耐压等级和管道安全系数高。
2、硬聚氯乙烯抗老化性好，正常使用寿命可达50年以上。
3、管道对各类无机酸、碱、盐类耐腐蚀性能优良，适用于屋面排水工程。
4、管道摩阻系数小，水流顺畅，不易堵塞，无需养护。
5、材料氧指数高，属B2级耐燃材料，具有自熄性。
6、管道线膨胀系数小，为0.07mm/m·℃，受温度影响变形量小，比同类的聚烯烃材料低100%-130%，导热系数和弹性模量小，与铸铁排水管相比抗冰冻性能优良。
7、管材、管件连接可采用套接，粘接，施工方法简单，操作方便，安装工效高。
屋面天沟、檐沟、檐口防水施工工艺与质量标准
屋面天沟、檐沟、檐口防水施工工艺与质量标准一、总则1 范围本标准规定了屋面天沟、檐沟、檐口防水施工的施工要求、方法和质量控制标准。
本标准适用于一般工业与民用建筑屋面天沟、檐沟、檐口细部防水的施工。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款，内容随最新版本更新适用于本标准。
GB50300—2013 建筑工程施工质量验收统一标准GB50207－2012 屋面工程质量验收规范GB50345—2012 屋面工程技术规范二、施工准备1 技术准备1.1 熟悉设计图纸及施工验收规范，掌握屋面天沟、檐沟、檐口细部防水的具体设计和技术要求，编制施工方案或技术措施。
1.2 屋面天沟、檐沟、檐口细部防水应由具有相应资质的防水队伍进行施工，主要施工人员应持有建设行政主管部门或其它指定单位颁发的上岗证书。
1.3 对施工作业人员进行质量、安全技术交底。
2 物资准备2.1 用于屋面天沟、檐沟、檐口细部防水的材料已按计划进场，并经检验、试验合格，防水材料应有产品出厂合格证书。
2.2 施工主要物资：防水卷材、防水涂料、密封材料、基层处理剂、钢压条、水泥钉等。
3 施工设施准备3.1 施工机械施工现场水平、垂直运输设备，视现场具体条件配置。
施工现场钢筋、模板、混凝土加工设备，视现场具体条件配置。
3.2 工具用具本施工工艺标准所需要的施工工具用具应包括防水卷材铺贴和防水涂料涂刷所需用的施工机具。
剪刀、刮刀、排刷、钢丝刷、腻子刀、钢丝钳、螺丝刀等。
3.3 监测装置施工主要监视测量装置：水平尺、钢卷尺、水平仪、直尺。
4 作业条件准备4.1 屋面天沟、檐沟、檐口找平层已施工完毕，并且经过验收合格。
4.2 屋面天沟、檐沟、檐口应找坡，其排水坡度应符合设计要求。
4.3 天沟、檐沟的沟外檐立面粉刷已完成，转角处抹成的圆弧平缓、光滑。
4.4 天沟、檐沟、檐口的防水基层表面应平整、牢固，不得有起砂、空鼓等缺陷。
4.5 基层表面应洁净、干燥，含水率不应大于9﹪。

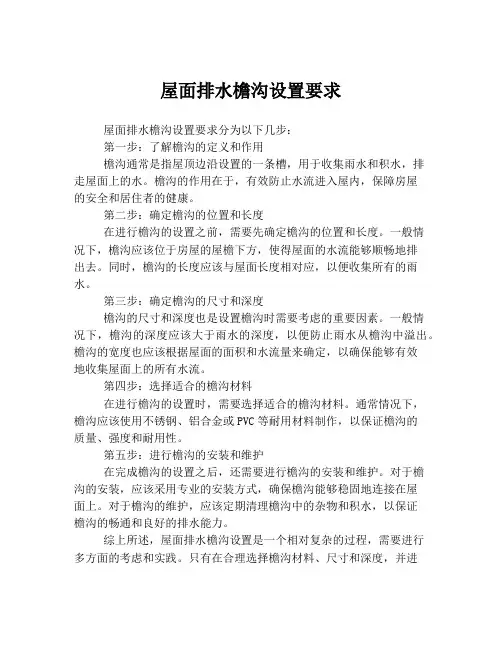

屋面排水檐沟设置要求
屋面排水檐沟设置要求屋面排水檐沟设置要求分为以下几步：第一步：了解檐沟的定义和作用檐沟通常是指屋顶边沿设置的一条槽，用于收集雨水和积水，排走屋面上的水。
檐沟的作用在于，有效防止水流进入屋内，保障房屋的安全和居住者的健康。
第二步：确定檐沟的位置和长度在进行檐沟的设置之前，需要先确定檐沟的位置和长度。
一般情况下，檐沟应该位于房屋的屋檐下方，使得屋面的水流能够顺畅地排出去。
同时，檐沟的长度应该与屋面长度相对应，以便收集所有的雨水。
第三步：确定檐沟的尺寸和深度檐沟的尺寸和深度也是设置檐沟时需要考虑的重要因素。
一般情况下，檐沟的深度应该大于雨水的深度，以便防止雨水从檐沟中溢出。
檐沟的宽度也应该根据屋面的面积和水流量来确定，以确保能够有效地收集屋面上的所有水流。
第四步：选择适合的檐沟材料在进行檐沟的设置时，需要选择适合的檐沟材料。
通常情况下，檐沟应该使用不锈钢、铝合金或PVC等耐用材料制作，以保证檐沟的质量、强度和耐用性。
第五步：进行檐沟的安装和维护在完成檐沟的设置之后，还需要进行檐沟的安装和维护。
对于檐沟的安装，应该采用专业的安装方式，确保檐沟能够稳固地连接在屋面上。
对于檐沟的维护，应该定期清理檐沟中的杂物和积水，以保证檐沟的畅通和良好的排水能力。
综上所述，屋面排水檐沟设置是一个相对复杂的过程，需要进行多方面的考虑和实践。
只有在合理选择檐沟材料、尺寸和深度，并进行规范的安装和维护，才能保证檐沟的质量和效果，并为房屋的安全和居住者的健康提供有效的保障。
檐沟安装技术交底
1.首先审阅设计图纸，确认檐沟管的位置。
2.检查上道工序的施工情况，屋面挑出檐口的长度宜为10mm；檐口防水应已经通过监理公司的验收；如上道工序不符合要求，不能进行本道工序施工，应及时向总包汇报，安排其他分包单位的协调配合。
3.定出檐沟的起始点，用平水管做出水平线，按照0.2%的坡度向雨水管倾斜，用墨斗或粉盒弹出檐沟的安装线，确定道雨水三通口的预留位置为最低点。
施工技术交底记录
工程名称
莲湖区2019年北宁坊等老旧小区改造项目
交底日期
2020年6月10日
交底项目
楼顶檐沟排水项目
工程部位
六号院2号楼檐口
交底提要
施工措施及质量要求
建筑屋面雨水排水系统的分类与管道的设置、管内的压力、水流状态和屋面排水条件等有关。
需要设置屋面雨水排水系统，有组织、有系统的将屋面雨水及时排除到室外，否则会造成四处溢流或屋面漏水，影响人们的生活和生产活动。维护安装简单。
安装示意图
交底人
被交底人
交底日期
参与
人员
签字
4.檐沟挂钩的间距为700~Fra bibliotek00mm，阴阳角处的檐沟挂钩的间距为300mm，按照这个原则定出檐沟挂钩的位置。
5.在檐沟挂钩的位置用安装Φ8的钻头的冲击钻打孔，放入Φ6的塑料膨胀管。
6.把檐沟挂钩卡入檐沟内，用手枪钻配合钻孔安装，把Φ6×60的不锈钢螺丝钻入塑料膨胀管。
7.檐沟安装后，檐沟接头处再用檐沟胶密封即可。
檐沟排水系统选用优质的PVC材料，规格为7英寸，楼顶屋面为平屋面，按国家相关规范及图纸设计要求施工。
一、工具准备
1.墨斗，2.螺丝刀，3.手枪钻，4冲击钻，5.安全带，6.安全绳，7.胶刷等。
檐沟技术参数
成品檐沟技术参数标准一、材质：彩铝（铝锰合金）二、采用K七英寸天沟配60X80矩型方管立管。
（或经计算落水面积确定）三、建议立管使用不低于1mm壁厚无缝管，能有效防止管壁渗水，水管碰扁等现向发生。
（1mm壁厚以下管材在施工及以后业主生活中及易碰扁，损坏后更换麻烦，且二次更换的颜色很难能配的一样）。
四、建议采用档叶网，披水板或檐口密封胶条防止尿檐。
五、颜色采用深棕色1、准许色彩：同次供货色差不能大于△E=1.0；不同次供货色差不能大于△E=2.0。
涂层厚度30um2、着色工艺：采用静电喷涂，双面防腐漆。
3、装饰面表面质量：不准许有气泡、划伤、漏涂、色差，印痕等缺陷，不准许在自然光条件下距表面1.5m处目测不明显的轻微缺陷。
4、平整度：檐沟侧面平整度不大于（3mm/m）。
落水管垂直不大于（2mm/m）。
六、产品尺寸1、天沟为7英寸K型天沟，壁厚不小于0.8mm基材厚度，沟宽17.8cm高14cm 底宽12cm。
2、立管为60X80无缝方管，壁厚不小于1.mm基材厚度。
七、技术配合厂家要安排专职人员为项目提供完善服务。
包括在现场提供前期和后期服务如：设计深化及计算用量，配色；安装技术指导等。
八、现场安装要求：一）、檐沟安装要求檐沟安装吊件的间距不大于0.6米平均分布。
檐沟连接处必须设置檐沟吊件。
檐沟封板在前部和后部拉铆钉与檐沟固定。
檐沟连接件与檐沟需要固定。
固定位置在檐沟连接件的前部端头和后部端头，前部固定两个拉铆钉，后部固定一个。
固定檐沟吊件使用膨胀螺栓，要求膨胀螺栓深入水泥层的深度不小于4厘米。
二)、落水管安装要求落水管固定，管卡的间距不大于2米。
腰线上部、下部的弯头和落水管连接的位置必须用管卡固定，要求管卡盖住弯头与落水管连接的缝隙。
落水管使用插接的方式连接，要求插接深度不小于3厘米。
并用拉铆钉在前、左、右三面固定。
固定落水管管卡使用膨胀螺栓，根据墙体保温层的厚度加长膨胀螺栓，要求膨胀螺栓深入水泥层的深度不小于4厘米。
可成成品檐沟技术参数
成品檐沟技术参数、细部处理方法成品檐沟技术参数、细部处理方法1、彩铝成品檐沟技术标准一、材质：彩铝（铝锰合金）各楼栋落水外观色彩参见材料样板二、根据降雨量达到40—60毫米/小时,为大到暴雨.立管垂直排水量0.1立方/秒，综合K 七英寸天沟配60X80矩型方管立管，10米内平行有效排量及专弯角度数量,，每一根排量不超过130平方米屋面,天沟大于4个弯点处不超过70平方，本项目一根立管,最大汇水面积为120平方,最小汇水面积58平方.故选用K7天沟配60X80矩型方管能满足使用功能. 三、建议立管使用1mm壁厚无缝管，能有效防止管壁渗水，水管碰扁等现向发生。
（1mm 壁厚以下管材在施工及以后业主生活中及易碰扁，损坏后更换麻烦，且二次更换的颜色很难能配的一样）。
四、项目楼层一般在3-4层高度，空中废弃物及树叶很难飘入到天沟内堵塞下水口。
因此建议放弃档叶网的使用。
五1、准许色彩：同次供货色差不能大于△E=1.0；不同次供货色差不能大于△E=2.0。
涂层厚度30um2、着色工艺：采用国际先进六步静电喷涂，脱脂-铬化-防腐底漆-面漆-罩光漆-固化，双面防腐漆，10年保质。
3、装饰面表面质量：不准许有气泡、划伤、漏涂、色差，印痕等缺陷，不准许在自然光条件下距表面1.5m处目测不明显的轻微缺陷。
4、平整度：檐沟侧面平整度不大于（3mm/m）。
落水管垂直不大于（2mm/m）。
六、300小时耐人工候老化试验300小时耐人工老化试验相当于自然条件下5年的老化时间。
色差等级变色程度（目测）色差值0 无变色≤1.51 很轻微变色 1.6~3.02 轻微变色 3.1~6.0要求300小时耐人工候老化试验色差的检验值为0.42，小于1.5。
目测无变色。
失光等级：（见表格）失光等级失光程度（目测）失光率0 无失光≤31 很轻微失光 4~152 轻微失光 16~30要求300小时耐人工候老化试验失光度为0级，目测无失光。
七、附着力1、检验附着力的方法通常使用划格法和划圈法。
U-PVC成品檐沟技术标准
U—PVC成品檐沟、落水管材料及安装技术要求1、适用范围本技术要求适用于三峡企业总部项目采用U—PVC成品檐沟的制安工程招投标及现场施工指导。
2、依据2.1除另有注明外, 本工程须符合设计、图纸和相关国家、地方及行业标准，主要包括但不限于:➢《工程建设标准强制性条文》2002年版➢《建筑工程施工质量验收统一标准》（GB50300—2001)➢《建筑装饰装修工程施工及验收规范》(GB50210—2001）➢《住宅装饰装修工程施工规范》（GB50327—2001)➢《民用建筑工程室内环境污染控制规范》（GB 50325—2001）➢《建筑排水用硬聚氯乙烯管材》（GB/T 5836。
1-92)➢《排水用芯层发泡聚氯乙稀管材》（GB/T 16800—1997)➢《住宅设计规范》(GB50096—1999）（2003年局部修订版）➢湖北省安装工程施工技术操作规程➢结构要求及装饰要求详附件图纸3、材料、设备及配件要求3.1雨槽及配件■颜色统一为深灰色,详附件:RAL7012（色卡）。
颜色应一致，无色泽不均匀及变色分解线。
■内外壁应光滑、平整、无裂口、气泡、凹陷和明显裂纹。
i.直线公差应小于1％。
端面应垂直轴线，不平度应小于2º角。
ii.同一截面壁厚偏差不得超过14％;弯曲度:小于1％。
iii.管、槽的物理机械性能应符合下表规定：项目指标拉伸强度，MPa ≥37断裂伸长率，% ≥100低温落锤冲击，破裂个数≤ 1维卡软化点，℃≥83加热后尺寸变化率，％≤±2.5iv.雨槽系统的耐久年限不得低于30年。
v.檐卡应采用膨胀螺栓，螺钉要求选用直径不小于5mm的304不锈钢螺钉。
vi.固定落水管的管卡，应采用与落水管槽有相同使用年限的硬质聚氯乙稀材质制作.■雨槽及配件外观的规格尺寸如下图所示：4、设计、制作、安装及施工要求4.1设计要求■雨槽过水断面不小于90cm2。
■落水管数量可根据排水量和安装条件（檐口高度、檐卡固定螺钉间距3。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
可成TM-成品檐沟技术参数、细部处理方法成品檐沟技术参数、细部处理方法1、彩铝成品檐沟技术标准一、材质：彩铝（铝锰合金）各楼栋落水外观色彩参见材料样板二、根据降雨量达到40—60毫米/小时,为大到暴雨.立管垂直排水量0.1立方/秒，综合K 七英寸天沟配60X80矩型方管立管，10米内平行有效排量及专弯角度数量,，每一根排量不超过130平方米屋面,天沟大于4个弯点处不超过70平方，本项目一根立管,最大汇水面积为120平方,最小汇水面积58平方.故选用K7天沟配60X80矩型方管能满足使用功能. 三、建议立管使用1mm壁厚无缝管，能有效防止管壁渗水，水管碰扁等现向发生。
（1mm 壁厚以下管材在施工及以后业主生活中及易碰扁，损坏后更换麻烦，且二次更换的颜色很难能配的一样）。
四、项目楼层一般在3-4层高度，空中废弃物及树叶很难飘入到天沟内堵塞下水口。
因此建议放弃档叶网的使用。
五1、准许色彩：同次供货色差不能大于△E=1.0；不同次供货色差不能大于△E=2.0。
涂层厚度30um2、着色工艺：采用国际先进六步静电喷涂，脱脂-铬化-防腐底漆-面漆-罩光漆-固化，双面防腐漆，10年保质。
3、装饰面表面质量：不准许有气泡、划伤、漏涂、色差，印痕等缺陷，不准许在自然光条件下距表面1.5m处目测不明显的轻微缺陷。
4、平整度：檐沟侧面平整度不大于（3mm/m）。
落水管垂直不大于（2mm/m）。
六、300小时耐人工候老化试验300小时耐人工老化试验相当于自然条件下5年的老化时间。
色差等级变色程度（目测）色差值0 无变色≤1.51 很轻微变色 1.6~3.02 轻微变色 3.1~6.0要求300小时耐人工候老化试验色差的检验值为0.42，小于1.5。
目测无变色。
失光等级：（见表格）失光等级失光程度（目测）失光率0 无失光≤31 很轻微失光 4~152 轻微失光 16~30要求300小时耐人工候老化试验失光度为0级，目测无失光。
七、附着力1、检验附着力的方法通常使用划格法和划圈法。
2、划格法分为6级，从0级开始到5级结束。
0级附着力最佳。
3、划圈法分为6级，从1级开始到7级结束，1级附着力最佳。
4、国家标准附着力检测不次于1级。
八、产品成品保护1、产品包装：为避免运运送过程中对产品造成损坏，产品验收时外包装应有高强瓦棱纸箱。
2、彩铝雨落水施工必须在所有的工序完工后进行，不得与其它工种穿插作业，以免影响彩铝落水的安装质量。
若工程安装确要交叉作业时，应采取有效的措施，特别注意要做好彩铝雨落水保护，严禁损。
3、应严禁攀爬或放置物品，不得硬物锐器接触，更不能要其上悬挂重物。
4、施工人员必须穿软鞋底或布鞋进入施工现场操作，严禁在屋面倾倒垃圾。
以免落水管堵塞。
九、产品尺寸1、天沟为7英寸K型天沟，壁厚0.8mm基材厚度（成品厚度为0.9mm），沟宽17.8cm高14cm底宽12cm。
2、立管为60X80无缝方管，壁厚1.mm基材厚度（成品厚度为1.05mm）。
2、技术配合●厂家要安排专职人员为项目提供完善服务。
包括在现场提供前期和后期服务；如：设计深化及计算用量，配色；安装技术指导等。
●厂家提供“国家建材检测中心”的检测报告，并提供300小时耐老化实验（相当于5-6年）报告。
●提供5年产品质量保证。
3、细节安装方法图解及安装方法A）腰线处理●腰线处理方法：腰线突出墙面100mm。
此种情形的处理方法是采用2个10cmS型弯头组合饶过腰线。
●阳台排水处理方法：由于在屋面排水系列的雨水管需要穿过阳台，可将阳台的雨水组入到屋面的雨水系统中。
处理方法是使用斜三通，通过阳台地漏连接，将阳台的雨水组入屋面的雨水系统中。
斜三通与地漏使用槽管连接件连接。
●由于墙体做了80mm厚的保温层，要根据保温层及面屋的厚度加长膨胀螺栓，保证固定落水管时膨胀螺栓进入水泥层的深度达到40mm。
b)施工安全提示：●安全第一，包括脚手架及踏板的稳定，检查用电工具及其线路是否有漏电现象，经便及时处理。
c)安装方法一）、檐沟安装要求●檐沟安装吊件的间距不大于0.8米平均分布。
檐沟连接处必须设置檐沟吊件。
●檐沟封板在前部和后部拉铆钉与檐沟固定。
●檐沟连接件与檐沟需要固定。
固定位置在檐沟连接件的前部端头和后部端头，前部固定两个拉铆钉，后部固定一个。
●固定檐沟吊件使用膨胀螺栓，要求膨胀螺栓深入水泥层的深度不小于4厘米。
二)、落水管安装要求 (见附图4)●落水管固定，管卡的间距不大于2米。
腰线上部、下部的弯头和落水管连接的位置必须用管卡固定，要求管卡盖住弯头与落水管连接的缝隙。
●落水管使用插接的方式连接，要求插接深度不小于3厘米。
并用拉铆钉在前、左、右三面固定。
●固定落水管管卡使用膨胀螺栓，根据墙体保温层的厚度加长膨胀螺栓，要求膨胀螺栓深入水泥层的深度不小于4厘米。
●落水管最下端弯头距地面高度是20厘米。
三)、密封要求●檐沟的连接处、封板处、槽管连接器与檐沟连接处(雨水口处)必须使用外用建筑硅酮胶进行密封。
密封的标准是胶的宽度在缝隙的两侧各不小于1厘米，胶的厚度不小于2毫米，拉铆钉在檐沟内部用硅酮胶全部覆盖。
四)、建议●建议使用与产品颜色相同的金属漆，对檐沟连接件前部端头的拉铆钉进行点涂。
效果会更美观。
五)、落水系统安装要点●安装前必须检查檐口墙面平整度、强度：落水在安装前一定要检查檐口是否水平、是否有足够的强度、檐口的纵向平整度。
一旦有问题可及时向甲方或现场相关部门或负责人提出，征求解决办法。
可避免由于建筑因素影响了安装效果，一定要做到有问题提前解决。
●檐沟安装必须弹线，保证檐沟横平竖直：安装时，弹安装线起到导向的作用，避免了安装后檐沟或落水管在水平或垂直方向产生偏差，影响视觉效果。
同时能保证连接的两段檐沟在同一直线上。
●特别重视密封防水处理：打胶方法：用胶枪将胶挤到需要密封的缝隙处，然后用手或刮板从一端开始延一个方向抹平。
打胶标准：胶的厚度不小于2毫米、宽度在缝隙向两侧分别为1厘米。
拉铆钉必须用胶全部覆盖。
密封胶使用建筑外用硅酮胶。
●定必须达到要求：檐沟和落水管固定必须保证膨胀螺栓进入结构层的深度不小于40毫米，如果墙体有外保温时必须根据保温层的厚度加长膨胀螺栓，保证膨胀螺栓进入结构层的深度不小于40毫米。
4、彩铝落水系统施工验收标准落水系统安装横平竖直。
●同一建筑立面或同一檐口面檐沟水平偏差不大于3mm。
●落水管的垂直偏差不大于3mm。
●固定檐沟和落水管使用的膨胀螺栓深入结构墙体的深度不小于4cm。
●檐沟连接的搭接长度不小于3cm。
●檐沟连接使用5个拉铆钉固定，分别为正面两个，底面2个，背面1个。
●吊件的间距和位置两个吊件的最大间距不大于1m第一个吊件距端头30cm在檐沟转角处、檐沟连接处及落水口处加设一个吊件。
●檐沟连接处的檐沟切口毛茬是切向檐沟内侧的。
●落水管的插接度不小于3cm。
●落水管连接处使用2个拉铆钉，分别两个侧面固定。
●落水管的管卡间距不大于2m均匀分布。
●当建筑为多层或小高层时管卡的间距1．2m。
●落水管最下端管卡距地面的高度为200mm，即弯头和落水管连接的缝隙处。
●檐沟封板用1个拉铆钉固定。
●密封胶使用室外用中性硅酮耐候胶。
●密封时，密封胶的厚度不小于2mm，宽度在缝隙两侧不小于lcm。
●拉铆钉处，封板处，檐沟连接处，阴阳角处，全部用胶全部覆盖。
●密封时，密封胶的厚度不小于2mm，宽度在缝隙两侧不小于lcm。
●拉铆钉处，封板处，檐沟连接处，阴阳角处，全部用胶全部覆盖。
●腰线的处理方法：腰线突出墙面的距离小于5厘米，使用2个5cmS型弯头连接绕过腰线。
腰线突出墙面的距离小于10厘米，使用2个10cmS型弯头连接绕过腰线。
腰线突出墙面的距离大于10厘米，使用4个弯头插接来绕过腰线。
●圆形屋顶檐口檐沟的安装：将檐沟分段后在安装，分段檐沟的长度是前段•20cm，后端是19cm。
（如圆形屋顶半径太小，可适当减小分段檐沟的长度）。
把分段檐沟成扇型重叠后，用拉铆钉连接，再用胶密封；檐沟吊件在每个连接处布置一个。
●拉铆钉及檐沟或落水管的表面因施工原因造成的轻微划伤、掉漆现象，使用专用修补漆进行修补1、彩铝成品檐沟技术标准一、材质：彩铝（铝锰合金）各楼栋落水外观色彩参见材料样板二、根据降雨量达到40—60毫米/小时,为大到暴雨.立管垂直排水量0.1立方/秒，综合K 七英寸天沟配60X80矩型方管立管，10米内平行有效排量及专弯角度数量,，每一根排量不超过130平方米屋面,天沟大于4个弯点处不超过70平方，本项目一根立管,最大汇水面积为120平方,最小汇水面积58平方.故选用K7天沟配60X80矩型方管能满足使用功能. 三、建议立管使用1mm壁厚无缝管，能有效防止管壁渗水，水管碰扁等现向发生。
（1mm 壁厚以下管材在施工及以后业主生活中及易碰扁，损坏后更换麻烦，且二次更换的颜色很难能配的一样）。
四、项目楼层一般在3-4层高度，空中废弃物及树叶很难飘入到天沟内堵塞下水口。
因此建议放弃档叶网的使用。
五1、准许色彩：同次供货色差不能大于△E=1.0；不同次供货色差不能大于△E=2.0。
涂层厚度30um2、着色工艺：采用国际先进六步静电喷涂，脱脂-铬化-防腐底漆-面漆-罩光漆-固化，双面防腐漆，10年保质。
3、装饰面表面质量：不准许有气泡、划伤、漏涂、色差，印痕等缺陷，不准许在自然光条件下距表面1.5m处目测不明显的轻微缺陷。
4、平整度：檐沟侧面平整度不大于（3mm/m）。
落水管垂直不大于（2mm/m）。
六、300小时耐人工候老化试验300小时耐人工老化试验相当于自然条件下5年的老化时间。
色差等级变色程度（目测）色差值0 无变色≤1.51 很轻微变色 1.6~3.02 轻微变色 3.1~6.0要求300小时耐人工候老化试验色差的检验值为0.42，小于1.5。
目测无变色。
失光等级：（见表格）失光等级失光程度（目测）失光率0 无失光≤31 很轻微失光 4~152 轻微失光 16~30要求300小时耐人工候老化试验失光度为0级，目测无失光。
七、附着力1、检验附着力的方法通常使用划格法和划圈法。
2、划格法分为6级，从0级开始到5级结束。
0级附着力最佳。
3、划圈法分为6级，从1级开始到7级结束，1级附着力最佳。
4、国家标准附着力检测不次于1级。
八、产品成品保护1、产品包装：为避免运运送过程中对产品造成损坏，产品验收时外包装应有高强瓦棱纸箱。
2、彩铝雨落水施工必须在所有的工序完工后进行，不得与其它工种穿插作业，以免影响彩铝落水的安装质量。
若工程安装确要交叉作业时，应采取有效的措施，特别注意要做好彩铝雨落水保护，严禁损。
3、应严禁攀爬或放置物品，不得硬物锐器接触，更不能要其上悬挂重物。
4、施工人员必须穿软鞋底或布鞋进入施工现场操作，严禁在屋面倾倒垃圾。
