VS-CT105E走刀式PCB分板机配置参数
走板式PCB分板机说明书 2
走板式PCB分板机说明书一、注意事项：*使用本机前，请详细阅读本说明书，它将能使您的机器安全顺畅地运转*任何情况下，切不可将刀片周围的防护板去掉，以免造成危险。
*本机仅为分开经V-CUT的线路板而设计，请勿用于其他用途。
*操作本机时，不应穿着过于宽松衣服，长头发应扎好，避免被机器卷入。
二、技术参数：转速：0-60 R.P.M 分板厚度：0.6-3.0mmPCB板上面零件限高:30mm PCB板下面零件限高:20mm最高可折250mm；长度无限制外形尺寸:315mm(长)*225mm(宽)*515mm(高)电源:220V/50HZ,40W 重:30KG三、机器安放和使用前的准备工作：检查包装箱内的物件，包括以下几部分：主机、说明书、电源线、调整用六角扳手。
2、取下机器包装袋，将机器放置于平整结实的工作台上，擦去机器刀片上的防锈油脂。
3、为防止静电对线路板上的零件造成损害，应将机器可靠接地，如电源插座内的地线可靠有效，则当机器通电时已可靠接地。
4、根据线路板上的零件的高度，将托盘调整到合适的高度，并用随机所附的六角扳手拧紧。
5、确认电源电压正确后即可通电开机。
四、机器调整：1、确认线路板上的零件不会和机体及刀片相碰，机器上相关尺寸见图线路板上零件高度不应超出图示范围。
如果线路板上的零件碰到刀片的话，可联系我公司对刀片作特殊加工，以避免切到零件。
2、根据线路板的厚度可通过上刀片高度调整旋钮调节上刀片的高度。
五、结构：1.粗调旋钮 27.马达座2.刻度盘 28.减速器3. 刻度盘座 29.脚垫4.轴向推力球轴承 30.调速马达5.M16螺母子 31.启动/关闭按钮6.M16丝杆、丝套 32. 调速成电位器7.燕尾调节螺母 33.电容8.上切刀防护罩 34.熔丝管9.燕尾 35.电源开关10. 上切刀防护罩锁紧螺丝毫 36.后盖板11. 上切刀轴承 37. 调速成器12. 上切刀盖板钉 38.机座13. 上切刀 39.M6螺丝14.43.止动垫圈 40. 燕尾座15.42.圆螺母 41. 上切刀座16.径向轴承 44.输出联轴器17. 下切刀轴 45.托板18. 下切刀盖板 46.电源线座19. 下切刀防护罩锁紧螺丝毫 47.微调旋钮20. 下切刀 48.上微调座21.废料片 49.上定位板紧固螺丝22. 废料片盒 50. 上定位板23. 下切刀防护罩 51. 下定位板24. 下切刀座 52. 下定位板紧固螺丝25.软塑胶 53. 下定位板座26.输入联轴器 54..55.6M螺丝六.操作说明：1.把机器置于平稳工作台上；接上电源，启动开关。

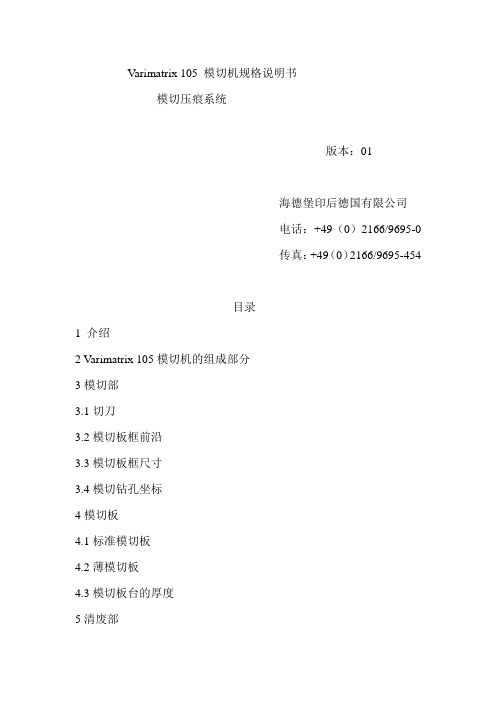

Varimatrix 105 模切机规格说明书
Varimatrix 105 模切机规格说明书模切压痕系统版本：01海德堡印后德国有限公司电话：+49（0）2166/9695-0传真：+49（0）2166/9695-454目录1 介绍2 Varimatrix 105模切机的组成部分3模切部3.1切刀3.2模切板框前沿3.3模切板框尺寸3.4模切钻孔坐标4模切板4.1标准模切板4.2薄模切板4.3模切板台的厚度5清废部5.1上清废部5.2上清废部钻孔坐标5.3清废板5.3.1清废板设置装置6技术参数1 说明Varimatrix 105模切机模切压痕系统的规格已调整为欧洲标准。
产品的标准致力于帮助用户减少设置次数和更好的独立使用机器。
为终端客户和制造商提供需要的信息。
技术特点已经在公司内仔细检验过，我们将更乐意的根据需要更进标准。
如果有任何问题可联系相关部门电话：+49/2166/9695-0传真：+49/2166/9695-454邮箱：harald.feistauer@2 Varimatrix105 模切机组成部分Delivery Station 输送部Stripping Station 清废部Cutting Station 模切部Stripping frame 清废版框Standard tool frame,upper stripper 上清废版框Chase 中线槽3模切部3.1啤刀注意当瓦楞纸的厚度达到3mm以上时就得使用标准厚度为15mm 的木板（通常为18mm）(1)cutting knife 啤刀(2)cutting die 模切板(3)Rubber profile 压痕胶3.2模切版框前沿版框与第一切刀之间的距离：与调节块（标准）B之间的距离为13mm与无调节块（可选）A之间的距离为18mm（1）C hase 中线槽（2）C utting die 模切板（3）1st knife 第一切刀（4）运行方向（带咬口边）（5）调节块3.3模切版框的尺寸A板长740mmB板宽1060mm最小模切尺寸C736mm最大模切尺寸D1050mm3.4 模切钻孔坐标模切板框与预备板是用至少4颗平头螺丝（M4M4*20DIN/ISO7991质量等级为8.8）固定在一起的，如果有需要的话，螺丝头应与预备板的表面齐平。
分板机的主要功能及相关工艺简介
分板机的主要功能及相关工艺简介分板机功能综述1.分板机电源:单相AC220V 50－60HZ2.分板机切板速度可设定高低两种。
3.分板机刀轮最大行程:400mm。
4.分板机刀轮微调:0-2mm。
5.分板机下板刀可调整:0-50mm。
6.分板机后挡板深度可调范围:0-150mm。
最大PC板切断宽度:150mm ，最大PC板切断长度:400mm，PC板最大厚度:1.0-3.2mm ，V槽间最大厚度:0.25-2.0mm7.分板机连结多片的PC板于焊锡后,折断时常会伤害线路,或将电子零件折断,使用本机可避免损伤,并可提高工作效率及质量。
8.分板机以走刀式行进分割,可彻底减少应力,防止焊点龟裂及零件断裂。
9.分板机采用上圆刀下平刀方式,PC板至于下平刀上，开关一踩，上圆刀横移至所设定的定点，即将PC板切断分割，切断不脱丝,切口平整。
10.分板机走刀行程可随PC板长度随意设定前进停止定点，停止定点为0-100-200-300-400mm。
11.分板机切刀后方设有切断长度挡板,可依照不同宽度PC板做调整，针对无V-CUT槽的PC 板也能轻松切板,准确不斜切。
12.分板机可微调各式PC板厚度,解决PC板V-CUT槽深浅问题。
13.分板机上、下刀为进口高速钢料，耐用无比，刀子不利时，可再研磨，大约可磨7次到10次。
相关搜索：分板机，灯条分板机分板机作业流程及工艺一、分板机之单板机式的控制体系所以在商场上长盛不衰，首要长处在于：1、单板机的功用资源得到充分利用，已成为单板机运用领域的一个创作。
2、单板机的低价位，高可靠性。
3、久经商场磨炼，技能老练，完善。
4、操作人员集体的识知度高，合适操作部队的思想惯性。
缺陷在于除手动编程外，依懒其他编程手法和线接的传输。
无屏幕显现和图形盯梢。
数据存储量受到限制，无法直接对加工参数直接进行数字化修正设置等。
二、PC机式的控制体系得到很多用户的认可和好评，其长处是：1、契合技能，特别是计算机技能发展运用的总趋势。
PCB拼板分板机拼板切板机PCB直线切板机的应用介绍

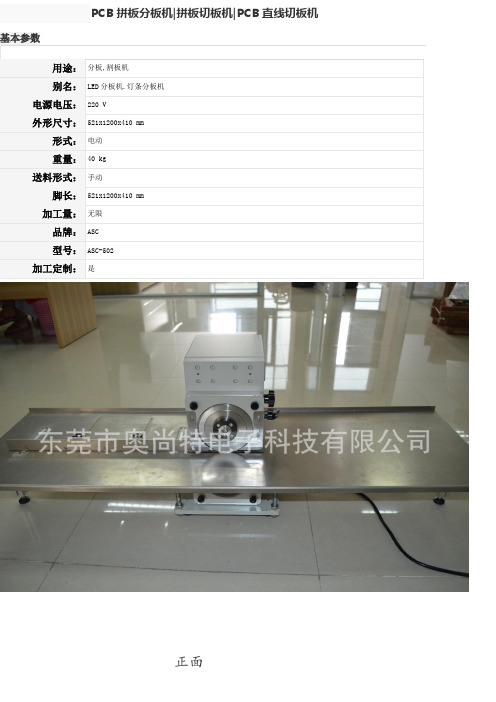

PCB拼板分板机|拼板切板机|PCB直线切板机基本参数
用途：分板,割板机
别名：LED分板机.灯条分板机
电源电压：220 V
外形尺寸：521x1200x410 mm
形式：电动
重量：40 kg
送料形式：手动
脚长：521x1200x410 mm
加工量：无限
品牌：ASC
型号：ASC-502
加工定制：是
正面
侧面
俯视图
1.灯条分板机采用最新走刀式轻量化设计，一次完成微剪切应力切板行程，适用于分切带有V型槽的PCB线路板。
2.产品放置适应的平台，沿导向片移动，下圆刀主动旋转，上圆刀被动，品质保证。
剪切应力降到最低，适合长条状铝基板、LED 灯条板切割。
3.刀具采用高速钢精密研磨制成，可重复研磨使用。
适用范围：
可裁切各种大小，预刻有V槽的PCB板.LED灯条等.特点：
1、操作简单，速度快捷
2、将切板时所产生的内应力降至最低而避免锡裂
3、凡有V-Cut之PCB板皆可适用于此机器
4、上下圆刀可精准调节
5、圆刀可多次翻磨再用,切刀之外形可订制
6、切板长度无限制
7,配加长不锈钢平台(平台长2.4米),高速分切1.2米以下PCB/LED灯条.机器规格：
机器尺寸280x420x400mm 最大分板长度无限制
分板速度0-400mm/s
分板厚度 1.0-3.5mm
使用电压220VAC
机器重量30kg。
ASC线路板分板机介绍
公司品牌
“精细化、零缺陷”
东莞市奥尚特电子科技有限公司
“客户至上，质量第一”
“提高生产力” “改善品质，减少人工”
感谢观赏！
2 .采用上圆刀下平刀方式,板至于下平刀上，开关一踩，上圆刀横移走动至所设定的定点，即将PCB板 切断分割，切断不脱丝,切口平整,无毛边
功能介绍
功能介绍：
1.完全独立开发，使用微电脑程序控制，定点精准，稳定性强。一刀切断0-360MM长以内单条板 2.切板走刀速度可调高、低两种，速度500mm/S和300mm/S 3.刀轮走刀行程：0-360mm。刀轮上下高度微调：0-2mm以适用各种PCB板厚度，解决PCB板V-CUT槽 深浅问题。操作台高低可调整：0-50mm。 4.走刀行程可随板的长度设定前进停止定点，停止定点为人工设定 5.后挡板深度范围：无限制。最大板切断宽度：无限制，最大板切断长度：360mm ，板最大厚度： 0.2-5mm ，V槽间最大厚度：0.25-2.0mm 6.上、下刀为进口高速钢料，耐用无比，刀子不利时，可再研磨 7．可另配套加输送带，方便切好的PCB板自动送出 8.升降平台平台的升降,平台调高,可以影响产品的品质,不容易切坏产品也可以降低应力 9.限位装置 ,可以适用不同大小的产品,从而提高工作效率
规格说明
规格说明：
电源：单相AC230/110V 50-60HZ，40W 机器尺寸：L600*W395*H425mm 包装尺寸：L640*W420*H450mm， 输送带尺寸：无 净重：37Kg，包装重量： 刀具材质：SKD61进口高速钢，上圆刀：直径125mm，下直刀长：360mm来自维护保养基本保养：
常见应用广泛的PCB自动分板机的6种型号简介
自动分板机的各种型号如下，同时按自动化程度来排列如下，各位新老客户可以根据自己所生产的PCB的产量及功能来进行选用。
一，自动分板机（铣刀式，视觉式，程式）,CW-F01：自动分板机CW-F01主要是利用铣刀高速运转将多连片刚性PCB板,按预先编程路径将之分割开来的设备，克服了以往走刀式和走板式分板机只能直线分割的局限性。
应用范围：适用于邮票孔连接且不规则的刚性PCB板分割。
自动分板机,CW-F01性能指标简要：1，Overall（概述）设备尺寸：1220mm*1450mm*1420mm重量：500KG底脚可调高度: 60~110mm2，Manipulator(机械手)操纵马达类型: Panasonic MINAS A4系列操纵马达重复精度: 0.001mm各轴最大工作范围: 680mm*360mm*50mm3，Work station（工作台）板的定位方式：治具定位、万能顶针定位、视觉校正上下板方式：人工放置分板最大尺寸：320mm*320mm板最大厚度：5mm二，气动式模具冲床自动分板机,CWPE（使用气动驱动模具冲切分板的方式，让一整块FPC拼板在330*220(MM)的范围的可进行一次性分切。
）1、分板机型号：CWPE2、输入电压：110/220VAC3、工作气压：0.50-0.70干燥气源4、冲切出力(吨数):3（可定制做到30吨）5、放板工作面积:330*220(MM)6、重量:530 (KG)7、机器尺寸:730*810*1700（MM）三，机构式模具冲床自动分板机,CWPL（使用机构运动方式驱动模具冲切分板，让一整块FPC拼板在460*320(MM)的范围的可进行一次性分切。
）1、分板机型号：CWPL2、输入电压：110/220VAC3、冲切出力(吨数):8T4、放板工作面积:460*320 (MM)5、机器重量:680 (KG)6、机器尺寸:930*880*1230(MM)四，走刀式自动分板机,CWV-1A分板机型号：CWV-1A最大分板长度:460mm（可订制不同长度）分板速度：可调节分四档100,200,300,500mm/sec分板厚度：0.6-3.5mm使用电压和功率：220VAC -- 90W机器重量：55kg机器尺寸：770*510*450mm五，加装输送带的走刀式自动分板机,CWV-2A1、分板机型号：CWV-2A2、最大分板长度:460mm（可订制不同长度）3、分板速度：可调节分四档100,200,300,500mm/sec4、分板厚度：0.6-3.5mm5、输送带长度：1350mm（可订制不同长度）6、使用电压和功率：220VAC -- 150W7、机器重量：75kg8、机器尺寸：770*460*570mm六，走板式LED自动分板机，三刀式LED铝基板自动分板机，CWVC-3S（特别擅长于分切各种长的LED铝基板，如0.8m,1.2m,2m,4m等LED铝基板，至今为至此型号已成功用于中山，天津，江苏等地的多家LED行业客户。
PCB铣刀式分板机
PCB铣刀式分板机1. PCB铣刀式分板机作用2.PCB铣刀式分板机际元JYD-3A特点3.PCB铣刀式分板机参数1. PCB铣刀式分板机作用主要利用铣刀高速运转将多连片式PCB按预先编程路径分割开来的设备,取代人工折断或V-CUT或PUSH的切割瑕疵,切割精度高且准,使用寿命长,切割品质佳,无粉尘,无毛边,低应力,安全简便,提高产品品质,减少报废率。
主要用来分割不规则PCB板，邮票孔板，连点板。
2.PCB铣刀式分板机际元JYD-3A特点1.台式单工作台切割机，速度高达100mm/s，定位 速度500mm/s。
2.在装载和卸载期间能够无间断连续切割。
3.高质量的转轴系统使系统能够快速地加减速，减少同期时间，提高生产率，同时保持高精度。
4.使用高质量的硬件以保证高钢度和高性能。
5.所有导螺杆被遮住以防止灰尘和脏物进入，从而提高转轴的寿命和性能。
3.PCB铣刀式分板机参数1.驱动系统马达：伺服/步进马达2.主轴：国产/进口主轴3.切割性能：500mm/s4.驱动系统重复精度：±0.02mm5.切割速度：最大100mm/S取决于线路板材料和切割质量6.分辨率：±0.01mm7.配置：X、Y、Z三轴,行程：300*300*100mm,行程也可定做。
8.重复精度：<0.1mm,对直线和曲线的轮廓9.线路板定位：特殊或标准夹具10.装卸方式：人工方式11.线路板厚度：0.4mm-4mm12.安全设置：整机紧急停止开关，主轴紧急停止开关，主轴马达过热和伺服马达过载检测13.主轴马达：功率：0.3千瓦最大转速：60000转/分钟冷却方式：风冷14.工业吸尘器: 可连续工作24H; 功率：1.5KW,220V.15.机器尺寸：650*550*615mm16.重量：73KGJYD-3A+CCD+8寸显示器万能定位柱铣刀 分板治具JYD-3A+24小时吸尘器立式JYD-3A。
分条机设备参数
分条机设备参数分条机是一种用于将连续的杆状物品切割成等长的分条的设备。
它在许多工业领域中都得到广泛应用，如木材加工、金属加工、塑料加工等。
下面是一些关于分条机设备参数的介绍。
1. 切割速度：分条机的切割速度是指在单位时间内切割的杆状物品的数量。
切割速度的快慢直接影响到生产效率和产能。
高速分条机可以实现快速、高效的切割，从而提高生产效率。
2. 切割精度：切割精度是指分条机在切割过程中的切割精度。
切割精度的高低决定了切割后的分条是否具有一致的长度和形状。
高精度的分条机可以实现精准的切割，确保分条的质量和准确性。
3. 切割长度范围：分条机的切割长度范围是指可以切割的杆状物品的长度范围。
不同的分条机具有不同的切割长度范围，根据实际需求选择适合的分条机可以提高生产效率和灵活性。
4. 切割宽度范围：分条机的切割宽度范围是指可以切割的杆状物品的宽度范围。
不同的分条机具有不同的切割宽度范围，根据实际需求选择适合的分条机可以满足不同的切割需求。
5. 适用材料：分条机适用于各种材料的切割，如木材、金属、塑料等。
不同的分条机适用于不同类型的材料，根据实际需求选择适合的分条机可以确保切割质量和效率。
6. 设备尺寸：分条机的设备尺寸是指整个设备的大小和体积。
设备尺寸的大小直接影响到设备在生产线上的安装和布局。
较小尺寸的分条机可以节省空间，提高生产线的布局效率。
7. 设备重量：分条机的设备重量是指整个设备的重量。
设备重量的大小对于设备的搬运和安装有一定的影响。
较轻的分条机可以减轻工人的劳动强度，提高工作效率。
8. 动力需求：分条机的动力需求是指设备运行所需的电力或其他能源。
不同的分条机具有不同的动力需求，根据实际情况选择适合的动力方式可以提高设备的运行效率和经济性。
9. 维护保养：分条机的维护保养是保证设备正常运行和延长设备使用寿命的重要环节。
不同的分条机有不同的维护保养要求，及时进行维护保养可以减少设备故障和停机时间，提高生产效率。
V-CUT分板机设备操作说明书
设备操作说明书第 1 页共3页设备名称V-CUT分板机设备功能线路板分板文件编号设备型号YS-805 厂商深圳源尚版本1 2 3 4 5 6 7 89 10 11 12 13 14 15 16一﹑按钮﹑开关﹑部件说明﹕1为模式﹔2为0位置﹔3﹑4﹑5﹑7为走刀行程﹔6为高/低速开关﹔8为急停开关﹔9为侧板﹔10为下刀片﹔11为上刀片﹔12为上刀片高度调整旋﹔13上刀片挡板﹔14前工作台﹔15升降台调节装置﹔16﹑电子眼。
二﹑操作说明﹕A﹑控制面板说明﹕1﹑高/低速开关为调速转换开关﹐分慢速和快速。
2﹑0﹑100﹑200﹑300﹑400为走刀行程。
3﹑模式开关为制式开关。
分为工作时一直脚踩或点动﹐在选择一直脚踩模式下工作时未走到制定行程则指示灯会闪烁报警﹐须取消报警在继续工作。
4﹑急停为紧急停止键﹐当卡板时使用。
5﹑设备使用完后﹐须将上刀回到起点位置后方断掉电源﹐保证安全。
核准审核制作日期设备操作说明书第2 页共3页设备名称V-CUT分板机设备功能线路板分板文件编号设备型号YS-805 厂商深圳源尚版本B﹑操作说明﹕1﹑接上电源﹐启动开关。
指示灯0和400闪烁﹐按一下闪烁指示灯对应的按钮则变成长亮﹐踩脚踩开关﹐上刀回到原点则可在0-400之间行程行走。
2﹑调整上﹑下刀之间的间隙﹐一般在0.1-0.2mm之间﹐上﹑下刀必须在同一平面内﹐误差不能超过0.1mm3﹑将待切之基板放于设备上﹐必须将板上之V-CUT的位置位于下刀上﹐然后踩动脚踏开关﹐进行切开(如图)V-CUT位置下刀上刀高度调节旋钮核准审核制作日期设备操作说明书第3页共3页。
异形孔邮票孔电路板分板方式及相关PCB电路板分板机推荐
异形孔邮票孔电路板分板方式及相关PCB电路板分板机推荐采用手工分异形孔PCB板时应力过大进而容易导致焊点开裂，预防元器件损坏，移位，BGA故障率比较高，故目前几乎大多电子厂家是选用PCB分板机设备来进行分板，既可大大提高PCB分板的产品良品率，又能降低人工的劳动强度，因此深受企业的喜欢。
针对异形孔PCB拼版分板是针对于不规则的PCB连接点来进行分板，也就是非直线板的分板，一般异形孔方式也称为邮票孔。
针对异形孔PCB拼版分板方式，创威研发出了四款不同型号异形孔PCB分板机，用户可根据自己公司实际的异形孔PCB拼版规格，数量，形状等情况来进行最为符合的有效的选择。
PCB/FPC邮票孔的电路板拼版分板可以是规则直线的板，也可以是非直线板的板，这样的板连接点如邮票孔一样的排列，对于这样PCB/FPC邮票孔的电路板拼板型式，创威公司也先后研发出三款不同PCB/FPC邮票孔分板机设备产品来进行分板，用户可根据自己公司实际的PCB/FPC邮票孔拼版规格，数量，形状等情况来进行最为符合的有效的选择。
下边是按自动化分板程度高低来进行创威邮票孔异形孔PCB分板机的介绍: 1，PCB铣刀分板机，PCB全自动分板机，CW-F01(相关型号中，自动化程度最高，价位也相对较高些，综合说是具有较高的性价比的，适用于客户的异形孔PCB 拼版型号及数量较多时。
)铣刀分板机，全自动分板机主要是利用铣刀高速运转将多连片刚性PCB板,按预先编程路径将之分割开来的设备，克服了以往走刀式和走板式分板机只能直线分割的局限性。
采用铣刀分板机，全自动分板机来分板，能得到光滑的切割面也能保证产品的安全，此种作业应力最小，对BGA，QFP，即一些细小元件伤害最小，灵活度也非常高。
应用范围:适用于邮票孔连接且不规则的刚性PCB板分割。
2，PCB气动冲压式分板机，CWPE(要选用此型号，需要根据异形孔PCB拼版来制作一套相关的五金冲切模，然后安装到PCB气动冲压式分板机便可进行分切操作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
晟迪欧电子科技有限公司
SHINE D&O Electronics Co.,Ltd. 台湾总部：桃园县观音乡观音工业区工业一路16-8号 深圳工厂：广东省深圳市福永镇白石厦商业街 苏州分公司:江苏省苏州市相城区黄桥胡湾工业区 Tel:(+86-512)61259052 67686892 88869518 Fax:(+86-512)69215826 E-mail: topshine_ele@ -----------------------------------------------------------------------------------------------------------------------------------------------------------------------
1
VS-CT105E 走刀式PCB 分板机
应用特性：
1. 凡有V-CUT 之S.M.T.PC 板(基板)式皆可适用于此机台。
2. 以机器分割,减少应力发生,防止焊点龟裂。
3. 分板时保持PC 板不动,刀片来回滑动,品质保证。
4. 对于超高零件特殊高度可达70mm 。
5. 采用控制键编程设置,可以快速、经济的分割不同大小的PCB 。
6. 进口刀片（德国CAB ），圆刀和直线导向刀是用特殊的钢材制成，使用寿命长。
技术参数:
1. 分板方式：上圆刀和下直线导向刀切割
2. 操作方式：马达驱动
3. 分板速度：300/500mm/sec
4. 外形尺寸：L1202*W540*H434
5. 操作温度：10~40℃
6. 电源：220/50–60 Hz
7. 重量：42kg
PDF 文件使用 "pdfFactory Pro" 试用版本创建 。
