全自动分板机的优势及特点【大解析】

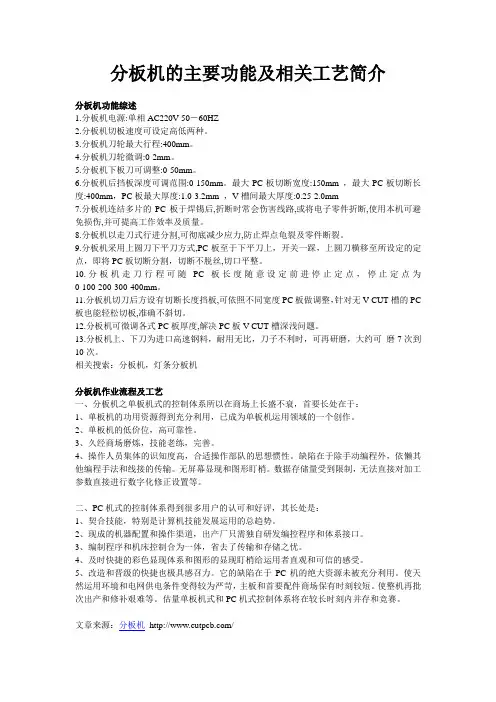

分板机的主要功能及相关工艺简介
分板机的主要功能及相关工艺简介分板机功能综述1.分板机电源:单相AC220V 50－60HZ2.分板机切板速度可设定高低两种。
3.分板机刀轮最大行程:400mm。
4.分板机刀轮微调:0-2mm。
5.分板机下板刀可调整:0-50mm。
6.分板机后挡板深度可调范围:0-150mm。
最大PC板切断宽度:150mm ，最大PC板切断长度:400mm，PC板最大厚度:1.0-3.2mm ，V槽间最大厚度:0.25-2.0mm7.分板机连结多片的PC板于焊锡后,折断时常会伤害线路,或将电子零件折断,使用本机可避免损伤,并可提高工作效率及质量。
8.分板机以走刀式行进分割,可彻底减少应力,防止焊点龟裂及零件断裂。
9.分板机采用上圆刀下平刀方式,PC板至于下平刀上，开关一踩，上圆刀横移至所设定的定点，即将PC板切断分割，切断不脱丝,切口平整。
10.分板机走刀行程可随PC板长度随意设定前进停止定点，停止定点为0-100-200-300-400mm。
11.分板机切刀后方设有切断长度挡板,可依照不同宽度PC板做调整，针对无V-CUT槽的PC 板也能轻松切板,准确不斜切。
12.分板机可微调各式PC板厚度,解决PC板V-CUT槽深浅问题。
13.分板机上、下刀为进口高速钢料，耐用无比，刀子不利时，可再研磨，大约可磨7次到10次。
相关搜索：分板机，灯条分板机分板机作业流程及工艺一、分板机之单板机式的控制体系所以在商场上长盛不衰，首要长处在于：1、单板机的功用资源得到充分利用，已成为单板机运用领域的一个创作。
2、单板机的低价位，高可靠性。
3、久经商场磨炼，技能老练，完善。
4、操作人员集体的识知度高，合适操作部队的思想惯性。
缺陷在于除手动编程外，依懒其他编程手法和线接的传输。
无屏幕显现和图形盯梢。
数据存储量受到限制，无法直接对加工参数直接进行数字化修正设置等。
二、PC机式的控制体系得到很多用户的认可和好评，其长处是：1、契合技能，特别是计算机技能发展运用的总趋势。

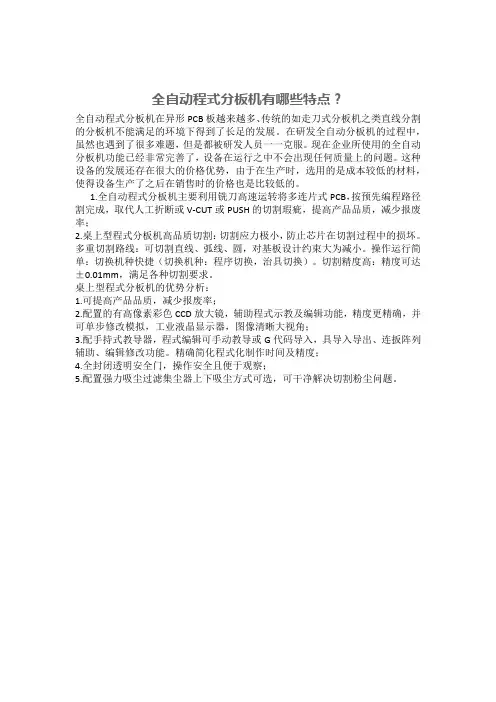

全自动程式分板机有哪些特点？
全自动程式分板机有哪些特点？
全自动程式分板机在异形PCB板越来越多、传统的如走刀式分板机之类直线分割的分板机不能满足的环境下得到了长足的发展。
在研发全自动分板机的过程中，虽然也遇到了很多难题，但是都被研发人员一一克服。
现在企业所使用的全自动分板机功能已经非常完善了，设备在运行之中不会出现任何质量上的问题。
这种设备的发展还存在很大的价格优势，由于在生产时，选用的是成本较低的材料，使得设备生产了之后在销售时的价格也是比较低的。
1.全自动程式分板机主要利用铣刀高速运转将多连片式PCB，按预先编程路径割完成，取代人工折断或V-CUT或PUSH的切割瑕疵，提高产品品质，减少报废率；
2.桌上型程式分板机高品质切割：切割应力极小，防止芯片在切割过程中的损坏。
多重切割路线：可切割直线、弧线、圆，对基板设计约束大为减小。
操作运行简单：切换机种快捷（切换机种：程序切换，治具切换）。
切割精度高：精度可达±0.01mm，满足各种切割要求。
桌上型程式分板机的优势分析：
1.可提高产品品质，减少报废率；
2.配置的有高像素彩色CCD放大镜，辅助程式示教及编辑功能，精度更精确，并可单步修改模拟，工业液晶显示器，图像清晰大视角；
3.配手持式教导器，程式编辑可手动教导或G代码导入，具导入导出、连扳阵列辅助、编辑修改功能。
精确简化程式化制作时间及精度；
4.全封闭透明安全门，操作安全且便于观察；
5.配置强力吸尘过滤集尘器上下吸尘方式可选，可干净解决切割粉尘问题。
分板机特点与优势
分板机特点与优势分板机优点1：分切铝基板不变形
上图，ASC700系列三刀分板机分切出来的灯条板非常平直，没有起翘，变形的情况，用于对比的市面上的三刀分板机分切出来的灯条板两端明显变形。
用钢尺来做对比，三刀分板机分切出来的铝基板呈一条直线，而市面上的分板机分切出来的铝基板明显弯曲了（见下图）。
刀具耐用，可分切100万次以上分板机刀具材质采用德国进口优质高速钢，台湾工艺精制而成，可分切100万次以上。
据客户反映，目前市面上大部分分板机刀具耐用度在30万-50万次分切之间。
分板机刀具相比市面上分板机刀具耐用度提高1倍以上。
z轴可调，分切精度更高分板机作业一段时间后，随着使用时间的增加和刀具的磨损，上下刀会出现偏移，影响分切质量，这时候需要调整刀具。
分板机在刀具的调节上具有z轴可调的特点，能更精准的调整刀具，以达到完美的分切品质。
机身材质采用铝材制作，经久耐用分板机机身采用阳极氧化铝材质，永不生锈，经久耐用。
自动化高效率更省人工在smt分板自动化方面开发了更优质的分板机，完全替代人工作业，为企业节省10倍人工成本。
分板机比普通分板机更稳定，精度更高，寿命更长的原因是什么？
分板机比普通分板机更稳定，精度更高，寿命更长的原因是什么？在线分板机的优点：1，产品切割断面平整光滑，无崩边毛刺。
分板精度高，切割尺寸一致好。
2，3P专业24小时工业吸尘器，风量大，风压高，粉尘更干净。
3，刀具路径编辑方便显示直观。
编辑好的路径点击哪里机器会跑到所对应的位置便于修改。
3，自主研发自动扫描成像系统。
PCB电路板扫描成像。
显示一目了然。
点击成像照片的任何一个地方。
机器自动跑到该位置。
大大的的提高在编辑程序过程中用点动的方式去找点。
提高了在编辑程序的效率4，配置高像素CCD放大镜头，辅助程式示教及编辑功能，精度更高更精确，图像更清晰。
方便区块程式和单步程式编辑及修改。
5，自动MARK点定位校正系统，移动路径有实时显示和模拟路线跟踪，显示一目了然，6，自动对位校正功能，切割精度更高，PCB只要在3mm之内的范围内放偏，机器视觉都可以进行自动路线校正，放宽了操作员在放板时精度的要求。
大大提高了工作效率。
（一）分板机独有的配置有哪些？1，进口高速主轴2，双工作台交替作业的PCB的上下料装置3，随动除尘4，内置吸尘器5，自动换刀功能，断刀，铣刀设置寿命到自动换刀一，分板机能解决和提升企业产品的品质与核心竞争力，让企业获得更大的利润。
1）日本NSK主轴，转速6.8万转，搭配自动换刀系统。
2）随动除尘功能可减少粉尘对品质的影响。
3）对接产线，减少人员接触产品，节省人力的同时提高品质。
二，分板机能解决如何有效的为客户节省成本，减少产品报废率的问题。
1）设备体积小，节省占地面积，节约成本。
2）设备全部智能化，减少人员接触产品，减少产品报废率，降低成本。
3）集尘袋重复使用，降低成本。
三，分板机能为企业提高工作效率，实现产线自动化实现产业转型的问题。
１）MARK自动识别，定位补正。
２）视觉系统自动读码。
自动保存，上传。
３）断刀，掉刀，自动检测。
４）随动除尘。
５）自动换刀。
分板机比普通分板机更稳定，精度更高，寿命更长的原因是什么？１，采用进口高速主轴，２，刀具寿命检测，铣刀切割一定距离后会自动上升和下降至另一段未切割的刀刃位置，上下距离及次数可根据刀刃长度设定，以延长铣刀寿命。
深圳FPC厂之fpc分板机的特点---深联电路板
深圳FPC厂之fpc分板机的特点---深联电路板作者：深圳市深联电路有限公司行业的快速发展逐渐成为了现代社会的一种趋势，我们的生产生活需要科技力量的支持，fpc分板机是机械制造行业的一种先进设备，它能够满足传统手工业的不足，能够快速的进行生产作业。
能够有效的节省原材料，今天深圳FPC厂就和大家一起谈谈什么是fpc分板机，fpc分板机具有哪些特点和优势。
fpc分板机具有以下特点：1：特殊圆刀材料设计，确保PCB分割面之平滑度。
切割行程距离采触控式五段调整，可以快速切换不同PCB尺寸。
2：加强安全装置，避免人为疏失的伤害。
3：简易的切割距离调整：容易操作调整切割尺寸的触点按键。
4：刀轮压力调整：使用偏心凸轮0-2mm上下刀轮间隙调整。
5：双面板支撑设计，使双面板能更稳固地被切割。
6：PC板与上下刀呈垂直状的後挡板设计，有效增加。
7：切割时稳固性，板边平整性。
8：上下护刀板，机台安全光眼及紧急停止开关安全机构设计，确保操作人员安全使用。
以前提升产能主要依靠增加生产线，增加劳动力。
随着劳力成本的不断增加，现在越来越多的家电企业通过技术改造提高装备水平，通过fpc分板机提高自动化程度来提升生产效率，劳动生产率增长速度如果超过工资增长速度，可以降低企业的单位劳动力成本。
家电企业正努力通过提高生产效率，消减各项成本上升带来的影响。
‘机器人换人’其实是制造业自动化转型升级的需要。
产品升级对生产提出了更高的要求进而带来制造业自动化改造升级。
自动化方案能够解决劳动强度大、特殊环境、质量要求、熟练程度等工位改善的需求。
21世纪的科技时代，我们需要不断地去学习，只有我们不断的去学习，我们才能够在未来的发展中占据有利的地位，只有我们详细的了解了它的特点和功能，我们才能够更好地利用它创造价值。
PCB分板机的特点及应用模式介绍
PCB分板机的特点及应用模式介绍PCB切板机又叫PCB分板机采用最新走刀式轻量化设计，一次完成微剪切应力切板行程，分板机适用于分切带有V形槽的PCB线路板。
产品不动，下切刀前后移动。
剪切应力降至最低，产品潜在质量风险降至最低。
刀具采用高速钢精密研磨制成，可重复研磨使用。
将要进行分切的V-CUT连板的V形槽对准下切刀的刀刃口，然后手推手柄，下切刀沿线性导轨前后移动，圆形刀被动旋转，从而将V-CUT连板分离。
pcb切板机是由由组合支架、垫料组合板、框架支撑导向系统、承料架、卸料装置、切刀及其固定装置、上板支柱系统、切料变速装置组成。
pcb切板机的特点：1、切板过程中PCB不动，圆刀滑移，确保基板电子元件不因移动而损坏2、圆刀滑移速度可调节3、因应V槽深深浅及刀具损耗，上圆刀与下直刀之间的距离可准确调整4、可解决零件跨越V槽来实现分板5、PCB切板机分切时将切板时所产生的内应力降至最低而避免锡裂6、分切速度透过旋钮控制，分板行程可自由设定并有LCD显示7、可依要求加装输送带，提高性能表现8、三组电眼保护，确保安全生产pcb切板机的切板模式：1、上、下刀调整法：下刀固定。
2、先把两片定位板松开，旋转滑块调理旋钮，可调理上、下切刀距离，通常空隙为0.1-0.2mm：并在同一平面，差错不能超过0.1mm，顺时针方向旋转则刀座往上升，两刀的距离就会变大，反之则越小。
留意千万不能两切刀相撞或别的物体撞到刀口。
3、上、下切刀调试好后，松开下定位板紧固螺丝，调下定位板使之刀刃与下切刀上极点对齐或略低0-0.2mm时锁紧。
4、装上上定位板紧固螺丝，把PCB板之V-CUT对其上定位板和下定位板的刀刃，用手。
关于红点锣机(PCB锣板机)的常见功能介绍
关于红点锣机（PCB锣板机）的常见功能介绍锣机是用于分割邮票孔连接且不规则的PCB板的机器。
也叫PCB曲线分板机，台式曲线分板机，邮票孔PCB分板机。
PCB 锣板机是PCB制作过程中的一个重要工序，PCB锣板是指通过锣刀按工程设计的加工程式将客户需要的图形进行切割，当铣刀磨损达到一定程度后会出现断刀而导致漏锣的情况出现，如果没有按客户要求将锣好的生产板出货给客户时，会使PCBA （PrintedCircuit Board +Assembly，指PCB空板经过SMT上件，再经过DIP插件的整个过程）无法顺利安装到产品上，从而导致PCBA报废。
锣机（PCB锣板机）适用范围：广泛应用于电脑数码、汽车行业、3C数码/家电等行业应用。
切割效率高、稳定性强、安全性高、长期稳定使用，高品质高性价比的一款全新理念在线式曲线分板机。
在线分板机有铣刀、断刀感应，优点：全系列配置采用高速CCD视觉自动更正系统，大幅提高切割精度和操作效率。
采用高速主轴做PCB之切割分板、分割应力小、精度高，且适用任何形状之电路板。
双台面运动，可同时执行分割及电路板置放，且双台面可同时切割不同形状之PCB板。
提高作业效率;当需要切割的电路板太大时，可合成一个工作台使用。
觉对位全自动分板机有铣刀、断刀感应，全系列配置采用高速CCD视觉自动更正系统，大幅提高切割精度和操作效率。
采用高速主轴做PCB 之切割分板、分割应力小、精度高，且适用任何形状之电路板。
双台面运动，可同时执行分割及电路板置放，且双台面可同时切割不同形状之PCB板。
提高作业效率;当需要切割的电路板太大时。
品质：品质永无境止之标准,产品能够获得目标客户的肯定,是对我们品质的认可。
创新：持续不断的创新产品来满足客户的需求,产品能够给客户带来附加值更重要。
服务：用品质建立合作，让客户无忧使用，为客户竭诚服务，以诚信赢得信赖。
责任：对我们的员工负责，对我们的客户负责，对我们的职责负责。
全自动分板机
全自动分板机介绍
目录
• 全自动分板机的适用范围 • 全自动分板机的特性 • 全自动分板机产品特点 • 全自动分板机的分类 • 全自动分板机产品介绍
全自动分板机的适用范围
• 凡有 V-CUT 之 SMT，PCB 线路板，铝基板，玻钎板， FR4 板、T5、T8 灯条等多连拼板
足:0.6MM-3.5MM • 11、上刀与下刀间隙可根据PCB板V-CUT间距调节，精度控制在0.1MM • 12、相邻两组刀片间的间距可在8MM-25MM之间调整，可快速完成调整所需宽度； • 13、电路板材质为：铝基板、铜基板、FR4、玻纤板； • 14、输送线的速度可调整； • 15、产品取放机构可根据产品的宽度做调整；
• 功能特点：
• 裁切率为1秒/1分割，由脚踏板气动开关控制。 • 高科技的喂料设施，无需人工操作。 • 采用微电脑技术，程序可自动控制切割次数与切割行程。 • 非滚轮（轮刀、走刀）式裁切、无粉尘现象、无马达驱动、无碳粉污染。 • 非摩擦式切削，无刀具金属残留。 • 刀片使用保固600000/次无电力供应、故无电器产品损耗，更换之情。 • 使用4-5Mpa的空压，无须特定切割场所，外观以防锈保养油擦拭即可。 • 具有自动计数功能。
全自动分板机产品特点
• 无需人工的流水线作业，效率较传统的简易分板机高，分 出来的板精度更高，无毛刺，不变形，节省人工，提高工 作效率。
全自动分板机的分类
• 1、多组多刀式分板机（多组刀同时切割） • 2、全自动铡刀式分板机（无需人工放板，等距切割)
全自动分板机的分类—ASC900多组多刀式分板机
全自动分板机的分类—ASC800全自动铡刀式分板机
• 特点：
• 采用最新气电式轻量化设计, ,一次完成无剪切应力切板行程,特别适用于切割精密SMD 或薄板.无圆刀型分板时产生的弓形波(BOW WAVES)及微裂痕(MICRO CRACK),使用楔 形刀具线性分板，剪切应力降至最低，使敏感的SMD组件，甚至电容均可不受影响，产 品潜在质量风险降至最低。切板行程在1-2MM以下，绝无操作安全上的顾虑，刀具采用 高速钢精密研磨制，可重复研磨使用，同时适用于没有V-CUT的薄板分板作业。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
全自动分板机的优势及特点
内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！
更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.
曲线分板机，也叫铣刀分板机，和其他类型的分板机是有所区别的，它主要是运用高速旋转的主轴带动铣刀将多连片的PCB板按程序编辑好的道路进行高精度分割。
铣刀分板机也有离线式分板机、在线式分板机的分类方法，也有单工作台与双工作台这样的分类。
与传统的手掰、走刀、冲压等机器有较大的区别，具备以下特点：
1. 曲线分板机取代了人工折断、V-CUT或PUSH的切割瑕疵,大幅度的提高产品品质, 降低了报废率；
2. 用铣刀切割的时候，切割应力小，约为手掰式的1%，冲压式的0.1%，较大的减小对PCBA板隐性的损伤。
3. 铣刀切割精度很高，切割表面光滑无毛刺，对于对产品要求较高的客户，建议选用曲线分板机；
4. 曲线分板机可以切割直线、圆弧、曲线和斜线，对比走刀分板机、铝基板分板机、灯条分板机，它的灵活性更高适用性更好。
曲线分板机特性：
彩色显示Windows平台，以图片辅以文字说明操作容易。
内建显像撷取卡，工件影像和操作，同萤幕，操作方便。
滑鼠可做主作用、手动作用点选和教导们移操作。
可显示错误信息及切割状态如铣刀、主轴、产量等信息。
机械参数及作用设定可由密码锁住，以免误操作。
