多媒体计算机硬件

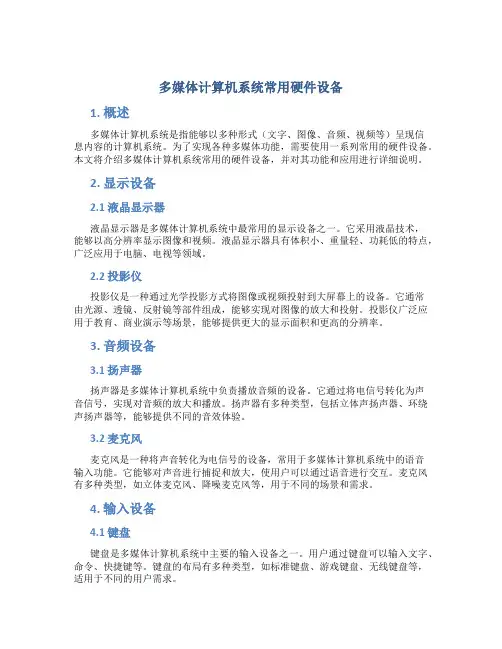

多媒体计算机系统常用硬件设备
多媒体计算机系统常用硬件设备1. 概述多媒体计算机系统是指能够以多种形式（文字、图像、音频、视频等）呈现信息内容的计算机系统。
为了实现各种多媒体功能，需要使用一系列常用的硬件设备。
本文将介绍多媒体计算机系统常用的硬件设备，并对其功能和应用进行详细说明。
2. 显示设备2.1 液晶显示器液晶显示器是多媒体计算机系统中最常用的显示设备之一。
它采用液晶技术，能够以高分辨率显示图像和视频。
液晶显示器具有体积小、重量轻、功耗低的特点，广泛应用于电脑、电视等领域。
2.2 投影仪投影仪是一种通过光学投影方式将图像或视频投射到大屏幕上的设备。
它通常由光源、透镜、反射镜等部件组成，能够实现对图像的放大和投射。
投影仪广泛应用于教育、商业演示等场景，能够提供更大的显示面积和更高的分辨率。
3. 音频设备3.1 扬声器扬声器是多媒体计算机系统中负责播放音频的设备。
它通过将电信号转化为声音信号，实现对音频的放大和播放。
扬声器有多种类型，包括立体声扬声器、环绕声扬声器等，能够提供不同的音效体验。
3.2 麦克风麦克风是一种将声音转化为电信号的设备，常用于多媒体计算机系统中的语音输入功能。
它能够对声音进行捕捉和放大，使用户可以通过语音进行交互。
麦克风有多种类型，如立体麦克风、降噪麦克风等，用于不同的场景和需求。
4. 输入设备4.1 键盘键盘是多媒体计算机系统中主要的输入设备之一。
用户通过键盘可以输入文字、命令、快捷键等。
键盘的布局有多种类型，如标准键盘、游戏键盘、无线键盘等，适用于不同的用户需求。
4.2 鼠标鼠标是一种常用的输入设备，通过移动鼠标来改变光标的位置，实现对图形界面的操作。
鼠标有多种类型，包括机械鼠标、光电鼠标、无线鼠标等，能够提供不同的精度和操作方式。
5. 存储设备5.1 硬盘硬盘是多媒体计算机系统中常用的存储设备之一。
它通过利用磁性材料存储数据，能够实现大容量、高速度的数据存储和读取。
硬盘有多种类型，包括机械硬盘、固态硬盘等，适用于不同的应用场景和需求。
2.1多媒体计算机系统硬件
4）立体声（3D）音效：起初是把音频信号加加减减以达 到立体声加强和展宽的目的，但效果差，而且会让两个 声道的声音串来串去，含糊不清。后来出现SRS和 Stabilizer等模拟方式处理的立体声增强电路，可以输 出比较宽大、清晰的音场。而真正的第一代3D音效出现 时，才利用了多声道（双声道效果差些）系统进行360o 的全方向、有距离的音源定位。
10
2.1.2 多媒体计算机硬件体系
主要分为下述几类。
1 ）芯片类：音频／视频芯片组、视频压缩／还原 芯片组、数模转化芯片、网络接口芯片。数字信号处理 芯片（DSP）、图形图像控制芯片等。 2 ）板卡类：音频处理卡、文一语转换卡、视频采 集／播放卡、图形显示卡、图形加速卡。光盘接口卡、 VGA/TV转换卡、小型计算机系统接口（SCSI）、光纤连 接接口（FDDI）等。 3 ）外设类：扫描仪、数码相机、激光打印机、液 晶显示器、光盘驱动器、触摸屏、鼠标／传感器、话筒 ／喇叭、传真机等、头盔显示器、显示终端机、光盘盘 11 片制作机、传感器、可视电话机。
31
2.3.2数码相机
数码相机，是一种能够进行拍摄，并通过内部
处理把拍摄到的景物转换成以数字格式存放的 图像的特殊照相机，与普通相机不同，数码相 机并不使用胶片，而是使用固定的或者是可拆 卸的半导体存储器来保存获取的图像、数码相 机可以直接连接到计算机、电视机或者打印机 上。在一定条件下，数码相机还可以直接接到 移动式电话机或者手持PC机上。 由于图像是内部处理的，所以使用者可以马上 检查图像是否正确，而且可以立刻打印出来或 是通过电子邮件传送出去。
32
图2.22高级数码相机
33
数码相机是由镜头、 CCD 、 A/D （模／数转换器）、 MPU（微处理器）、内置存储器、 LCD（液晶显示器）、 PC卡（可移动存储器）和接口（计算机接口、电视机接 口）等部分组成，通常它们都安装在数码相机的内部， 当然也有一些数码相机的液晶显示器与相机机身分离。
多媒体计算机系统组成
第四章多媒体计算机系统组成4. 1概述多媒体计算机系统由硬件系统和软件系统组成。
其中硬件系统主要包括计算机主要配置和各种外部设备以及与各种外部设备的控制接口卡（其中包括多媒体实时压缩和解压缩电路），软件系统包括多媒体驱动软件、多媒体操作系统、多媒体数据处理软件、多媒体创作工具软件和多媒体应用软件。
（1）多媒体硬件系统的组成多媒体硬件系统是由计算机存储系统、音频输入/输出和处理设备、视频输入/输出和处理设备等选择性组合而成。
2）多媒体驱动软件多媒体驱动软件是多媒体计算机软件中直接和硬件打交道的软件。
它完成设备的初始化，完成各种设备操作以及设备的关闭等。
驱动软件一般常驻内存，每种多媒体硬件需要一个相应的驱动软件。
3）多媒体操作系统多媒体操作系统简言之就是具有多媒体功能的操作系统。
多媒体操作系统必须具备对多媒体数据和多媒体设备的管理和控制功，具有综合使用各种媒体的能力，能灵活地调度多种媒体数据并能进行相应的传输和处理，且使各种媒体硬件和谐地工作。
多媒体操作系统大致可分为两类：一类是为特定的交互式多媒体系统使用的多媒体操作系统。
如Commodore公司为其推出的多媒体计算机Amiga 系统开发的多媒体操作系统Amiga DOS。
另一类是通用的多媒体操作系统。
如目前流行的Windows 9x、Windows NT 系列。
4）多媒体处理软件多媒体数据处理软件是专业人员在多媒体操作系统之上开发的。
在多媒体应用软件制作过程中，对多媒体信息进行编辑和处理是十分重要的，多媒体素材制作的好坏，直接影响到整个多媒体应用系统的质量。
常见的音频编辑软件有Sou nd Edit、Cool Edit等，图形图像编辑软件有Illustrator、CorelDraw、Photoshop等，非线性视频编辑软件有Premiere,动画编辑软件有Animator Studio 和3D Studio MAX 等（5）多媒体创作软件标签层岸* ‘基片上的凹槽多媒体创作软件是帮助开发者制作多媒体应用软件的工具，能够对文本、声音、图像、视频等多种媒体信息进行控制和管理，并按要求连接成完整的多媒体应用软件。
多媒体计算机系统的组成
2020/11/14
多媒体计算机系统的组成
第二章 多媒体计算机系统的组成
• 概述
思
• 常用的I/O设备
考 题
– 输入设备
– 输出设备
– 通信设备
• 存储设备
• USB设备
• 数字摄像设备
多媒体计算机系统的组成
多媒体计算机系统硬件环境
多媒体计算机系统的组成
多媒体计算机系统的组成
多媒体计算机系统的组成
输入设备
• 鼠标器 • 手写板 • 磁卡设备 • IC卡设备 • 条码设备 • 图像扫描仪 • 数字化仪 • 触摸屏 • 视频捕获卡
多媒体计算机系统的组成
鼠标器
• 鼠标(mouse)是随图形用户接口(GUI)普 及而流行起来的一种点输入设备。
• 鼠标是一种串行点设备。根据制造原理 和解码方式，可分为机械鼠标和光学鼠 标等。鼠标的主要性能指标如下：
–分辨率 –与计算机的接口
多媒体计算机系统的组成
手写板
使用键盘输入汉字是电脑在我国广 泛普及的障碍之一，而中文手写输入设 备的出现使得克服这一障碍有了希望。 例如汉王笔，主要由一块手写板和一支 笔组成。使用时可直接连到串口上。汉 王笔可识别1300多个简繁体字、识别率 达98％。另外，现在还涌现了许多其它 品牌的产品。
• DSTN液晶显示屏用于早期的笔记本电脑（如386， 486等），由于发色数有限，所以习惯称为伪彩显
• TFT则既应用在笔记本电脑上（现在大多数笔记本电 脑都使用TFT显示屏），又用于主流台式显示器市场
多媒体计算机系统的组成
液晶显示器的优缺点
• 结构和产品体积 • 幅射和电磁波干扰 • 平面直角和分辨率 • 显示品质 • 价格
多媒体计算机系统常用硬件设备
多媒体计算机系统常用硬件设备
1.中央处理器（CPU）：中央处理器是计算机系统的核心部件之一，负责处理计算机的指令和数据。
在多媒体计算机系统中，CPU的处理能力对于处理和解码音频、视频等多媒体数据非常重要。
2.显示器：显示器是多媒体计算机系统将图形、视频等内容展示给用户的设备。
多媒体计算机系统通常需要高分辨率、高色彩深度的显示器以显示高质量的图形和视频。
3.声卡：声卡是计算机系统用来处理音频输入和输出的设备。
在多媒体计算机系统中，声卡是处理音频数据的关键设备，它可以将数字化的音频数据转换为模拟信号输出给扬声器，或者将模拟音频信号转换为数字化的音频数据输入给计算机。
4.视频卡：视频卡是用于处理和输出图形和视频内容的设备。
它包含了一个图形处理器（GPU）和视频输出接口，可以将计算机处理的图形和视频内容传输到显示器上显示。
5.存储设备：存储设备用于存储多媒体内容和相关的数据。
多媒体计算机系统通常需要较大容量的硬盘或固态硬盘（SSD）来存储音频、视频等大型多媒体文件。
7.扬声器和耳机：扬声器和耳机用于输出音频内容，使用户可以听到音乐、语音、影片等多媒体内容的声音。
8.摄像头和音频输入设备：摄像头和音频输入设备用于捕捉音频和视频内容。
摄像头可以用于视频会议、视频录制等应用，音频输入设备可以用于录制音乐、语音等音频内容。
总结起来，多媒体计算机系统常用的硬件设备包括中央处理器、显示器、声卡、视频卡、存储设备、输入设备、扬声器、耳机、摄像头和音频输入设备等。
这些设备协同工作，实现处理、展示和输入多媒体内容的功能。
多媒体计算机组成简洁范本
多媒体计算机组成简洁范本
多媒体计算机的组成主要包括硬件和软件两个方面。
硬件部分主要包
括计算机主机、显示器、输入设备、输出设备和存储设备等。
计算机主机
是多媒体计算机的核心部件，它包括CPU、内存、显卡和声卡等关键组成
部分。
CPU是计算机的大脑，负责处理和执行各种计算任务。
内存是计算
机的临时存储空间，用于存储正在运行的程序和数据。
显卡是专门用于处
理图像和视频的设备，它负责将计算机的数字信号转化为可视化的图像和
视频。
声卡是用于处理音频信号的设备，它负责将计算机的数字音频信号
转化为可听的声音。
显示器是多媒体计算机的输出设备，它用于显示计算机处理后的图像
和视频。
多媒体计算机通常采用高分辨率的显示器，以获得更好的图像和
视频效果。
输入设备通常包括键盘、鼠标、摄像头和麦克风等，用于向计
算机输入音频、视频和文本等信息。
存储设备用于存储多媒体数据和程序，常见的存储设备包括硬盘、光盘、闪存和云存储等。
ppt3第三章 多媒体计算机系统常用硬件设备
3.2 CD-ROM盘片与数据结构
Mode 1和Mode 2两种方式的区别主要体现在下列几个方面： （1）存储的数据类型不同 Mode 1用于存储对误码率要求很高的数据，如计算机程序 或文本等数据；Mode 2用于存储对误码率要求不高的数据， 如图形、图像、动画、动态影像视频和声音等数据。 （2）存储的用户数据容量不同 Mode 1的用户数据容量为2048个字节，Mode 2的用户数据 容量为2336个字节。 （3）Mode 1和Mode 2数据读出的误码率不同 Mode 1读出的数据由CIRC校正后，若仍有错误，还要再进 行一次ECC纠错，其数据读出误码率小于10－12。Mode 2读 出的数据只经过CIRC校正，其数据读出误码率小于10－9。
概述
• 多媒体技术主要包括超文本处理、声音处理、图 像处理、大容量存储及多媒体通信等方面，将这些 技术集成到计算机系统中就称为多媒体计算机系统。 多媒体计算机系统的任务就是要完成多媒体信息 的获取、存储、组织和合成，最后以用户所要求的 形式表现出来。
完成这些任务需要使用大量的多媒体硬件设备，
•
•
主要内容
3.2 CD-ROM盘片与数据结构
CD-ROM盘片的光道与磁盘的磁道在形状上完全不同，磁盘上的磁道都 是同心圆，不同磁道上的扇区长度不同，数据按磁道和扇区存放。CDROM盘采用螺旋形光道，内外光道的位密度是相同的，光道上的扇区具 有相同的长度，数据以最大位密度紧凑存放，从而有效地利用了光盘上 的存储空间。
多媒体计算机是由什么组成
多媒体计算机是由什么组成
1.中央处理器（CPU）：中央处理器是计算机的核心部件，负责执行
计算机程序、控制计算机的各种操作。
在多媒体计算机中，CPU负责解码
和处理多媒体数据。
2.内存（RAM）：内存是计算机用于存储数据和程序的地方。
多媒体
计算机需要大量的内存来处理和存储各种类型的多媒体数据。
3.显卡（GPU）：显卡是多媒体计算机中负责显示图像和视频的关键
组件。
它有自己的处理器和内存，可以加速图形和视频处理。
4.声卡：声卡是多媒体计算机中负责处理和播放声音的组件。
它可以
将数字声音信号转换为模拟声音信号，并通过扬声器播放出来。
5.存储器：多媒体计算机需要大量的存储器来存储图像、视频和音频
数据。
存储器可以分为硬盘、固态硬盘和光盘等。
6.显示器：显示器是多媒体计算机中用于显示图像和视频的输出设备。
它可以是液晶显示器、LED显示器等。
7.输入设备：多媒体计算机需要各种输入设备来接收用户的指令和数据，如键盘、鼠标、触摸屏等。
8.传感器：多媒体计算机可能使用传感器来感知环境和用户的动作，
如摄像头、麦克风、加速度计等。
10.网络：多媒体计算机可以通过网络连接到其他计算机或者互联网，以实现远程访问和数据分享。
总之，多媒体计算机是一个复杂的系统，由许多不同的硬件和软件组成，以实现多媒体数据的处理和显示。
每个组件都有不同的功能，但相互之间密切合作，为用户提供高质量的多媒体体验。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2019/8/13
11
5.1.3多媒体投影仪
反射式液晶LCOS
LCOS是Liquid Crystal on silicon的缩写，又称为反 射式液晶。理论上，反射式液晶投影技术可以实现 更高的亮度和分辨率，并且在成本上会有明显降低。 但目前为止，LCOS技术还处于发展之中，相应的产 品也还未能形成市场规模。
2019/8/13
2
5.1.1视频采集卡
视频采集卡的作用：是将模拟摄像机、录像机、 LD视盘机、电视机输出的视频信号等输出的视 频数据或者视频音频的混合数据输入电脑，并 转换成电脑可辨别的数字数据，存储在电脑中， 成为可编辑处理的视频数据文件。
原理上，视频采集就是将视频源的模拟信息通 过处理转变成数字信息，并将数字信息存储在 电脑硬盘上的过程，这种模拟数字转换是通过 视频采集卡上的采集芯片进行的。
2019/8/13
9
5.1.3多媒体投影仪
液晶显示LCD
LCD是Liquid Crystal Display的缩写，又称为液晶显 示，是一种液晶显示投影技术。该技术利用了液晶 分子的光电效应，运用电场作用让液晶分子的排列 发生变化，从而导致液晶的光学特性发生改变（主 要是透光率和反射率这两种变化），最后产生出不 同灰度层次及多达1670百万种色彩的图像。
2019/8/13
6
5.1.2 摄像头
真实像素和插值像素之间的区别 ：
插值像素是指摄像头的像素原本没有那么高，但是 经过软件插值处理后，获得较的高像素值。
分辨率和帧数的匹配 摄像头的视频捕获能力
现在数字摄像头捕获画面的最大分辨率为704×576， 在这种分辨下至今还没有任何数字摄像头能达到30 帧/秒的捕获效果，因而画面会产生跳动现象。
2019/8/13
3
5.1.1视频采集卡
通常在采集过程中，还对数字信息进行一定形 式的实时压缩处理，较高档的采集卡依靠特殊 的处理芯片进行硬件实时数据压缩处理；而那 些没实时硬件压缩功能的卡，也可通过电脑上 的CPU进行被称为软件压缩的处理。
按照其用途可分为广播级视频采集卡、专业级 视频采集卡、民用级视频采集卡，它们档次的 高低主要是采集图像的质量不同。
2019/8/13
7
5.1.2 摄像头
市场上常见的摄像头
2019/8/13
8
5.1.3多媒体投影仪
阴极射线管CRT
CRT是 Cathode Ray Tube的缩写，该技术是出现最 早，应用最广泛的一种投影成像技术，它做为一种 最成熟的投影技术，具有显示色彩丰富，色彩还原 性好，分辨率高，几何失真调节能力强，可以长时 间连续工作的特点
2019/8/13
13
5.1.3多媒体投影仪
3.灯泡寿命：也是重要指标之一。按照一般使用频 率足够正常使用3年以上。灯泡种类有：金属卤素 灯 ,UHE灯泡 , UHP高能灯。
4.颜色：是指投影仪投射图像所能表现的颜色数量。 24位真彩色。
5.均匀度：均匀度是与亮度相关的概念。投出画面 的中间亮度与周围亮度的比值。一般将中间定义为 100%。
2019/8/13
14
5.1.3多媒体投影仪
6.对比度：对比度指的是投影仪投射图像中黑与白 的比值，也就是从黑到白的渐变层次。
7.画面尺寸：画面尺寸是指投出的画面对角线的尺 寸。
8.吊顶功能：为了使用方便，不少用户会将投影仪 安装在天花板上。
2019/8/13
15
5.1.3多媒体投影仪
2019/8/13
5
5.1.2 摄像头
像素是摄像头最重要的参数，体现了摄像头的 基本性能。
像素是指感光元件上的光敏单元的数量，光敏单元 越多，摄像头捕捉到的图像分辨率也就越高，画面 当然也就越越清晰。
可以利用摄像头的最大分辨率来计算摄像头的像素 值，例如一款摄像头的最大分辨率为640×480，那 么像素就是640×480 = 307200，即30万像素。
9.背投功能：也有不少用户会将投影仪安装在背透 幕的后面进行投影。
10.水平扫描频率：水平扫描频率又叫行频。投影仪 的水平扫描频率都有一个范围。
2019/8/13
4
5.1.2 摄像头
摄像头分为数字摄像头和模拟摄像头两大类。数字摄 像头，是用于直接和计算机连接使用的数字摄像头； 模拟摄像头，要配合视频捕捉卡一起使用并加以压缩 后，将视频采集设备产生的模拟视频信号转换成数字 信号才可以到计算机上运用。
按感光器件类别来分，现在市场上摄像头使用的大多 为CCD和CMOS两种，其中CCD（Charge Coupled Device，电荷耦合器件）是应用在摄像、图像扫描方 面的高端技术组件，CMOS则大多应用在一些低端视频 产品中。
2019/8/13
10
5.1.3多媒体投影仪
数字光路处理器DLP
DLP是Digital Light Processing的缩写，又称为数字 光路处理器，该技术的最大特点就是数字优势，可 以大大提高图像的灰度等级，使图像噪声消失并稳 定画面质量，在图像定位上也比以往精确了许多。 该种技术还具有反射优势，采用反射式的DMD （Digital Micromirror Device）数字微镜器件之后， 成像器件的总光效率得到了很大提高，对比度、亮 度、均匀性都非常出色。
2019/8/13
12
5.1.3多媒体投影仪
投影仪的几个重要的技术参数：
1.分辨率：投影仪的分辨率分为物理分辨率和压缩分 辨率，决定图像清晰程度的是物理分辨率，决定投影 机的适用范围的是压缩分辨率。 目前市场上应用最多 的为SVGA（分辨率800×600）和XGA（1024×768）
2.亮度：是指投影仪的光输出，以光通量（光源在单 位时间内向周围空间辐射出的使人眼产生感觉的能量） 来表示，单位用ANSI流明来表示。息采集和显示设备 5.1图形图像输入设备 5.3其他多媒体设备 5.4多媒体存储设备 5.5磁存储介质 5.6光存储介质
2019/8/13
1
5.1视频信息采集和显示设备
5.1.1视频采集卡 5.1.2摄像头 5.1.3多媒体投影仪
