IRG50-32-200型立式热水循环管道泵
32-200AISG、IHG、YG、IRG立式管道泵
32-200AISG、IHG、YG、IRG立式管道泵型号/参数：32-200A流量：5.2m3/h 、 1.44L/s扬程：42.7m转速：2900r/min轴功率：kw配带电动机：2.2效率：%汽蚀量：42m叶轮直径：2mm进出口径：mm出口口径：32mm泵的重量：74kg32-200A ISG、IHG、YG、IRG立式管道泵参考图长沙中联泵业有限公司是一家专业生产32-200AISG、IHG、YG、IRG立式管道泵等工业用水泵产品生产和销售的企业，公司自创建以来本着“科技创新、用户至上、追求卓越”的宗旨，不断发展壮大;组建了一支“管理科学化，组织专业化、销售健全化，服务规范化”的高素质队伍，现已发展成为一个集研制、生产、经营和服务为一体的综合企业。
公司已建立了一整套从设计、开发、生产、制造到服务的严格质量保证体系。
公司技术力量十分雄厚，能够自行开发、设计、研制生产各系列水泵产品，并与国内有关大专院校、科研所建立了技术信息使用关系。
公司建立有经省水力机械检测质量管理保证体系，并已通过了ISO9001：2000国际质量保证体系。
公司设有模具车间、铸造车间、大泵机加工车间;中、小泵机加工车间、装配车间、准备车间，具有强大的制造能力。
公司生产制造大型电站循环泵，大型电站冷凝泵、石油化工泵、多级泵、污水泵泥浆泵、自平衡多级泵、单级双吸中开泵、单级单吸离心泵等系列产品。
其中主营产品有多级泵、单级离心泵、不锈钢多级泵、油泵、卧式多级泵、双吸中开泵、自平衡多级泵、化工泵等。
我公司的产品畅销全国各地服务领域，遍及能源、矿山、冶金、石油、化工、建材、轻纺、食品、船舶、城市建设、海洋开发及大型家田排灌、国防建设。
并且在全国各地拥有销售网点，公司总部设立的了完善周到的销售与服务体系，以保证用户的各方面利益。
了解更多关于32-200A ISG、IHG、YG、IRG立式管道泵信息请咨询长沙中联泵业有限公司！。

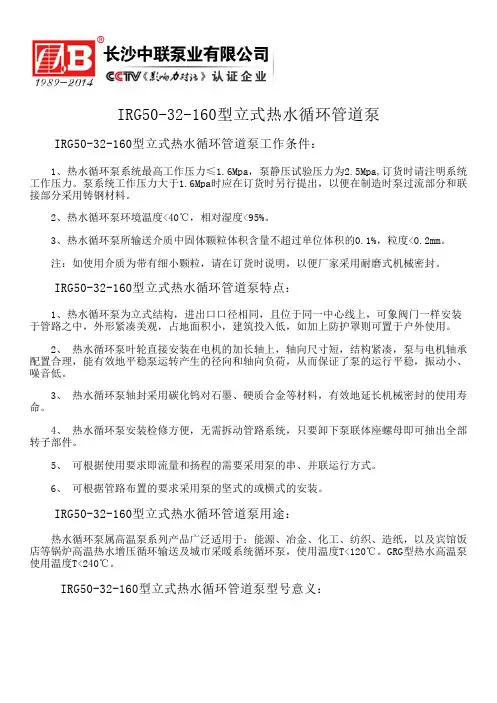

IRG50-32-160型立式热水循环管道泵
IRG50-32-160型立式热水循环管道泵 IRG50-32-160型立式热水循环管道泵工作条件： 1、热水循环泵系统最高工作压力≤1.6Mpa，泵静压试验压力为2.5Mpa,订货时请注明系统工作压力。
泵系统工作压力大于1.6Mpa时应在订货时另行提出，以便在制造时泵过流部分和联接部分采用铸钢材料。
2、热水循环泵环境温度<40℃，相对湿度<95%。
3、热水循环泵所输送介质中固体颗粒体积含量不超过单位体积的0.1%，粒度<0.2mm。
注：如使用介质为带有细小颗粒，请在订货时说明，以便厂家采用耐磨式机械密封。
IRG50-32-160型立式热水循环管道泵特点： 1、热水循环泵为立式结构，进出口口径相同，且位于同一中心线上，可象阀门一样安装于管路之中，外形紧凑美观，占地面积小，建筑投入低，如加上防护罩则可置于户外使用。
2、 热水循环泵叶轮直接安装在电机的加长轴上，轴向尺寸短，结构紧凑，泵与电机轴承配置合理，能有效地平稳泵运转产生的径向和轴向负荷，从而保证了泵的运行平稳，振动小、噪音低。
3、 热水循环泵轴封采用碳化钨对石墨、硬质合金等材料，有效地延长机械密封的使用寿命。
4、 热水循环泵安装检修方便，无需拆动管路系统，只要卸下泵联体座螺母即可抽出全部转子部件。
5、 可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。
6、 可根据管路布置的要求采用泵的坚式的或横式的安装。
IRG50-32-160型立式热水循环管道泵用途： 热水循环泵属高温泵系列产品广泛适用于：能源、冶金、化工、纺织、造纸，以及宾馆饭店等锅炉高温热水增压循环输送及城市采暖系统循环泵，使用温度T<120℃。
GRG型热水高温泵使用温度T<240℃。
IRG50-32-160型立式热水循环管道泵型号意义： IRG50-32-160型立式热水循环管道泵结构图： 其它同类循环泵用途： ISG型管道离心泵供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度T<80℃。
IRG热水循环泵
IRG型热水循环泵概述：
IRG型热水循环泵系单级单吸悬臂式离心泵，适用于冶金、电站、化工、采暖余热利用系统或封闭贿赂中的热水循环和有机热电缴获。
用来输送温度不超过230℃，工作压力不高于3MPa的介质。
IRG型热水循环泵参数范围：
流量Q 5.4~400m3/s
扬程H 6~80m
IRG型热水循环泵型号说明：
IRG100－65J－200A
IRG－单级单吸热水离心泵
100－吸入口直径（mm）
65－排出口直径（mm）
J－表示电机转速改变
200－叶轮名义直径（mm）
A－表示叶轮直径改变（B、C分别表示第二、按次切割叶轮）
IRG型热水循环泵结构型式：
泵为卧式安装，水平轴向吸入，向上径向吐出。
泵体为后开门式，可不拆卸泵体、吸入和排出管进行检修。
泵的轴封采用填料密封或铅箔包填料密封。
轴承为滚动轴承，采用稀油润滑。
IRG型热水循环泵旋转方向：
从电动机端看，泵为顺时针方向旋转。
IRG型热水循环泵主要零件材质：
泵的过流部件材质，除叶轮Ⅰ、Ⅱ类材质用HT200外，其余Ⅰ：QT500-7；Ⅱ：ZG230-450；Ⅲ：ZG2Cr13。
IRG型热水循环泵成套范围：
成套供应泵、电机、公用底座、联轴器，同时提供止回阀、闸阀。
IRG立式热水循环泵性能参数
IRG立式热水循环泵性能参数
IRG立式热水循环泵订货说明： 1.离心泵产品名称（立式离心泵、卧式离心泵、管道离心泵、多级离心泵、化工离心泵、单级离心泵、不锈钢离心泵、耐腐蚀离心泵、氟塑料离心泵、玻璃钢离心泵、自吸离心泵）;
2.离心泵规格型号（ISW 、ISWR、ISWH、ISWB 、ISG、IRG 、IHG、YG、ISGB、ISWD 、ISGD、IS 、IH、SG、FS、S、GBW 、FSB、AFB 、FB、PBG、ZX、SH、CDLF、GDL、LG、DL、TSWA、QDLF 、IHF、GC、CYZ-A、FPZ）;
3.离心泵产品流量（1.5-
500m3/h）;
4.离心泵产品扬程（8-150m）;
5.离心泵产品口径（DN15-300）;
6.离心泵适用介质（水、热水、冷水、、汽油、煤油、腐蚀性液体、盐酸、非氧化性酸等）;
7.离心泵壳体材料（铸铁、不锈钢、玻璃钢、氟塑料、增强聚丙烯）;
8.离心泵产品功率（0.55-
110KW）;
9.离心泵介质温度（-40-120度）;。
立式离心泵结构图
YG油泵
IHGB耐腐防爆型
ISW卧式
58
40-250（I)
12.5
80
2900
11
380
3267
4865
5129
7047
3614
59
40-250（I)A
11.7
70
2900
7.5
380
2113
3725
3600
5324
2363
60
40-250（I)B
10.5
60
2900
5.5
380
1988
1209
1251
1863
862
39
40-125A
5.6
16
2900
0.75
380
695
1084
1154
1738
834
40
40-160
6.3
32
2900
2.2
380
834
1599
2502
2502
973
41
40-160A
5.9
28
2900
1.5
380
765
1501
2335
2335
904
42
40-160B
10.5
8
2900
0.75
220
737
1182
/
/
/
19
40-125(I)A
10.5
16
2900
1.1
220
765
1362
1265
/
/
20
50-100

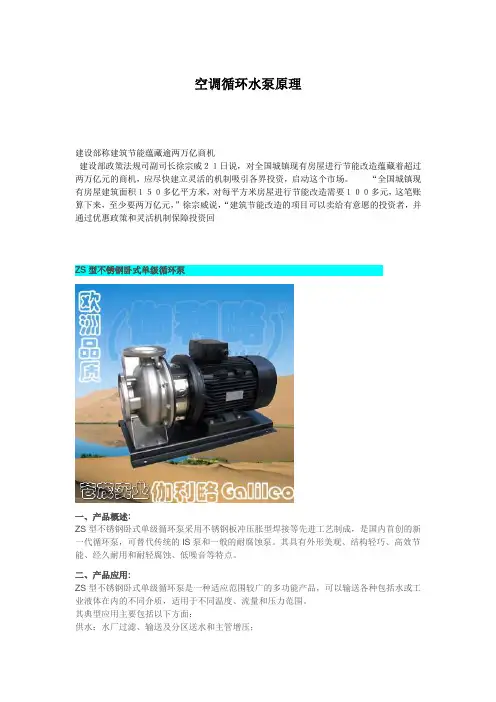

空调循环水泵原理
空调循环水泵原理建设部称建筑节能蕴藏逾两万亿商机建设部政策法规司副司长徐宗威２１日说，对全国城镇现有房屋进行节能改造蕴藏着超过两万亿元的商机，应尽快建立灵活的机制吸引各界投资，启动这个市场。
“全国城镇现有房屋建筑面积１５０多亿平方米，对每平方米房屋进行节能改造需要１００多元，这笔账算下来，至少要两万亿元，”徐宗威说，“建筑节能改造的项目可以卖给有意愿的投资者，并通过优惠政策和灵活机制保障投资回ZS型不锈钢卧式单级循环泵一、产品概述:ZS型不锈钢卧式单级循环泵采用不锈钢板冲压胀型焊接等先进工艺制成，是国内首创的新一代循环泵，可替代传统的IS泵和一般的耐腐蚀泵。
其具有外形美观、结构轻巧、高效节能、经久耐用和耐轻腐蚀、低噪音等特点。
二、产品应用:ZS型不锈钢卧式单级循环泵是一种适应范围较广的多功能产品，可以输送各种包括水或工业液体在内的不同介质，适用于不同温度、流量和压力范围。
其典型应用主要包括以下方面：供水：水厂过滤、输送及分区送水和主管增压；工业增压：流程水系统、清洗系统；工业液体输送：锅炉给水、冷凝系统、冷却和空调系统、机床配套、酸碱输送；水处理：蒸馏系统或分离器、游泳池等；农田灌溉、石油化工、医药卫生等。
三、安装条件:ZS型不锈钢卧式单级循环泵为泵轴直联型联结，由泵、泵轴和标准电机组成：1）泵应安装在通风且防冰冻的地方；2）泵的安装要保证在使用时泵不受系统管路的张力影响；3）如果泵安装在户外，必须配置合适的外罩以防止电气元件进水或凝露；4）为了方便于检查和维修，在机组的周围应必须留有足够的空间；5）电气接线装置应保证泵不受缺相、电压不稳、漏电和过载的损害；6）泵应水平安装在基座上，水平方向为泵的吸入口，垂直方向为泵的排出口。
四、运行条件:清洁、稀薄、非易燃易爆并不含有固体颗粒和纤维的液体；温度在-20℃至+100℃之间的液体；环境温度最高+40℃；最高海拔1000米；系统最高压力10bar。
五、电机:电机为全封闭、风冷式二极标准电机；防护等级：IP55；绝缘等级：F；标准电压：50Hz 1×220V3×380V六、型号含义:ZS型不锈钢卧式单级循环泵性能参数表型号扬程(m)流量(m3/h)电机功率(KW)转速(r/min) ZS50-32-160/1.118 6.3 1.12900ZS50-32-160/1.52012.5 1.52900ZS50-32-160/2.22512.5 2.22900ZS50-32-200/3.03212.5 3.02900 ZS50-32-200/4.04212.5 4.02900 ZS50-32-200/5.55412.5 5.52900 ZS65-40-125/1.51325 1.52900 ZS65-40-125/2.21825 2.22900 ZS65-40-125/3.02425 3.02900 ZS65-40-160/4.02825 4.02900 ZS65-40-200/5.53625 5.52900 ZS65-40-200/7.546257.52900 ZS65-40-200/11.0622511.02950 ZS65-50-125/3.01350 3.02900 ZS65-50-125/4.01850 4.02900 ZS65-50-160/5.52550 5.52900 ZS65-50-200/7.532507.52900 ZS65-50-200/9.240509.22900 ZS65-50-200/11.0485011.02950 ZS65-50-200/15.0585015.02950 ZS65-50-200/18.5685018.52950ZS型不锈钢卧式单级循环泵（结构图）IGF型衬氟管道泵一、产品概述：氟塑料是当今世界最优秀的耐腐蚀材料，我单位选用该材料生产的耐腐蚀管道泵IGF型衬氟管道泵。
单级单吸离心泵型号及参数大全
上海沈泉泵阀制造有限公司是集研究、开发、生产、销售和服务为一体的泵阀生产企业。
产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。
一、概述离心泵是一种常见的流体传输设备，广泛应用于农业、工业、建筑等领域。
单级单吸离心泵是其中一种常见的型号，简单易用，适用于输送清洁、低温、高温、腐蚀性、含有固体杂质或纤维状物料的液体。
本文将介绍常见的单级单吸离心泵型号及参数，供读者参考选择。
二、常见型号及参数1. IS型单级单吸离心泵IS型单级单吸离心泵是我国标准型离心泵之一，有IS50-32-125、IS65-50-125、IS80-65-160等多个型号可供选择。
其中，IS50-32-125代表进口口径为50mm，出口口径为32mm，叶轮直径为125mm的IS型泵。
主要参数如下：流量：6.3-400m³/h扬程：5-125m转速：2900r/min或1450r/min功率：0.55-110kW2. IRG型热水循环泵IRG型热水循环泵是专门用于热水循环系统的泵，适用于输送温度在不超过120℃的热水，其主要参数如下：流量：2.5-400m³/h扬程：15-125m转速：2900r/min或1450r/min功率：0.37-90kW3. IHG型化工泵IHG型化工泵是一种化学流体输送泵，适用于输送腐蚀性液体，如酸、碱、盐水等。
其主要参数如下：流量：2.5-400m³/h扬程：15-125m转速：2900r/min或1450r/min功率：0.37-90kW4.ISW卧式管道离心泵ISW卧式管道离心泵是一种供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市给排水，高层建筑增压送水，园林喷灌，消防增压，远距离输送，暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度T≤80℃。
主要参数如下：流量：1.1-1450(m3/h)扬程：7-150(m)转速：2900r/min或1450r/min功率：0.75-250(KW)5. IH型化工泵IH型化工泵是一种特殊用途的流体输送泵，适用于输送含有固体颗粒、腐蚀性液体、高温液体等。
立式管道泵规格型号对照表
立式管道泵：立式管道泵为立式结构，进出口口径相同、且位于同一中心线上，可像阀门一样安装于管路之中，设有安装底脚，增加泵的稳定性，外形紧凑美观，占地面积小，建筑投入低。
立式管道泵为立式结构，进出口口径相同、且位于同一中心线上，可像阀门一样安装于管路之中，设有安装底脚，增加泵的稳定性，外形紧凑美观，占地面积小，建筑投入低1.ISG型管道离心泵，供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市给排水，高层建筑增压送水，园林灌溉，消防增压及设备配套，使用温度T：≤80°C。
2.IRG(GRG)型热水(高温)循环泵广泛适用于能源、冶金、化工、纺织、造纸、以及宾馆饭店等锅炉高温热水增压循环输送及城市采暖系统循环用泵，IRG使用温度T：≤120°C、GRG使用温度T：≤240°C。
3.IHG型管道化工泵，供输送不含固体颗粒，具有腐蚀性，粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品、制药和合成纤维等部门，使用温度T：-20°C-120°C。
4.YG型管道油泵，供输送汽油、柴油、煤油等石油产品，使用温度T：-20°C-120°C1.叶轮直接安装在电机的加长轴上，轴向尺寸短，结构紧凑，泵与电机轴承配置合理，能有效地平衡泵运转产生的径向和轴向负荷，从而保证了泵的运行平稳，震动噪音低。
2.轴封采用机械密封或机械密封组合，采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材质，耐磨密封，能有效地增长机械密封的使用寿命。
3.安装检修方便，无需拆动管路系统，只需卸下泵联体螺母即可抽出全部转子部件。
4.可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。
5.可根据管路布置的要求采用泵的竖式和横式安装。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
IRG50-32-200型立式热水循环管道泵
IRG50-32-200型立式热水循环管道泵工作条件：
1、热水循环泵系统最高工作压力≤1.6Mpa，泵静压试验压力为2.5Mpa,订货时请注明系统工作压力。
泵系统工作压力大于1.6Mpa时应在订货时另行提出，以便在制造时泵过流部分和联接部分采用铸钢材料。
2、热水循环泵环境温度<40℃，相对湿度<95%。
3、热水循环泵所输送介质中固体颗粒体积含量不超过单位体积的0.1%，粒度<0.2mm。
注：如使用介质为带有细小颗粒，请在订货时说明，以便厂家采用耐磨式机械密封。
IRG50-32-200型立式热水循环管道泵特点：
1、热水循环泵为立式结构，进出口口径相同，且位于同一中心线上，可象阀门一样安装于管路之中，外形紧凑美观，占地面积小，建筑投入低，如加上防护罩则可置于户外使用。
2、 热水循环泵叶轮直接安装在电机的加长轴上，轴向尺寸短，结构紧凑，泵与电机轴承配置合理，能有效地平稳泵运转产生的径向和轴向负荷，从而保证了泵的运行平稳，振动小、噪音低。
3、 热水循环泵轴封采用碳化钨对石墨、硬质合金等材料，有效地延长机械密封的使用寿命。
4、 热水循环泵安装检修方便，无需拆动管路系统，只要卸下泵联体座螺母即可抽出全部转子部件。
5、 可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。
6、 可根据管路布置的要求采用泵的坚式的或横式的安装。
IRG50-32-200型立式热水循环管道泵用途：
热水循环泵属高温泵系列产品广泛适用于：能源、冶金、化工、纺织、造纸，以及宾馆饭店等锅炉高温热水增压循环输送及城市采暖系统循环泵，使用温度T<120℃。
GRG型热水高温泵使用温度T<240℃。
IRG50-32-200型立式热水循环管道泵型号意义：
IRG50-32-200型立式热水循环管道泵结构图：
其它同类循环泵用途：
ISG型管道离心泵供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度T<80℃。
IHG立式化工泵，供输送不含固体颗粒，具有腐蚀性，粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门，使用温度为-20℃ ~ 120℃。
YG型防爆离心泵、立式离心油泵，供输送汽油、煤油、柴油等石油产品，被输送介质温度为-20℃ ~ + 120℃。
IRG50-32-200型立式热水循环管道泵性能曲线图：
IRG50-32-200型立式热水循环管道泵安装方式：
IRG50-32-200型立式热水循环管道泵使用说明：
一、起动前准备：
1、试验电机转向是否正确，从电机顶部往泵看为顺时针旋转，试验时间要短，以免使机械密封干磨损。
2、打开排气阀使液体充满整个泵体，待满后关闭排气阀。
3、ISG型立式离心泵启动前检查各部位是否正常。
4、用手盘动泵以使润滑液进入机械密封端面。
5、高温型应先进行预热，升温速度50℃/小时，以保证各部受热均匀。
二、起动：
1、全开进口阀门。
2、立式离心泵启动时关闭吐出管路阀门。
3、电机，观察泵运行是否正确。
4、检查轴封泄漏情况，正常时机械密封泄漏应小于3滴/分。
5、检查电机、轴承处温升≤70℃。
6、调节出口间开度以所需工况，如用户在泵出口处装有流量表或压力表，应通过调节出口阀门开度使泵在性能参数表所列的额定点上运转，如用户在泵出口处装有流量表或压力表，应通过调节出口阀门开度，测量泵的电机电流，使电机在额定电流内运行，否则将造成泵超负荷运行(即大电流运行)至使电机烧坏。
调正好的出口阀门开启大与小和管道工况有关。
三、停车：
1、关闭吐出管路阀门。
2、停止电机。
3、立式离心泵停车时关闭进口阀门。
4、如长期停车，应将泵内液体放尽。
5、高温型先降温，降温速度
IRG50-32-200型立式热水循环管道泵安装图：。
