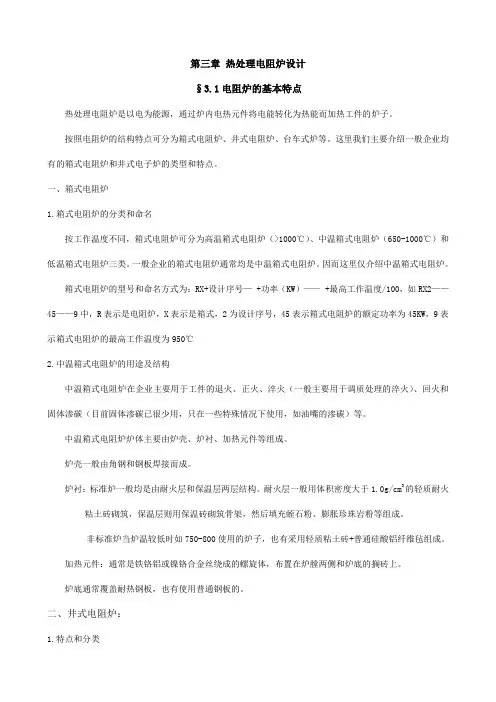

第三章热处理电阻炉设计
第三章热处理电阻炉设计§3.1电阻炉的基本特点热处理电阻炉是以电为能源，通过炉内电热元件将电能转化为热能而加热工件的炉子。
按照电阻炉的结构特点可分为箱式电阻炉、井式电阻炉、台车式炉等。
这里我们主要介绍一般企业均有的箱式电阻炉和井式电子炉的类型和特点。
一、箱式电阻炉1.箱式电阻炉的分类和命名按工作温度不同，箱式电阻炉可分为高温箱式电阻炉（>1000℃）、中温箱式电阻炉（650-1000℃）和低温箱式电阻炉三类。
一般企业的箱式电阻炉通常均是中温箱式电阻炉。
因而这里仅介绍中温箱式电阻炉。
箱式电阻炉的型号和命名方式为：RX+设计序号— +功率（KW）—— +最高工作温度/100，如RX2——45——9中，R表示是电阻炉，X表示是箱式，2为设计序号，45表示箱式电阻炉的额定功率为45KW，9表示箱式电阻炉的最高工作温度为950℃2.中温箱式电阻炉的用途及结构中温箱式电阻炉在企业主要用于工件的退火、正火、淬火（一般主要用于调质处理的淬火）、回火和固体渗碳（目前固体渗碳已很少用，只在一些特殊情况下使用，如油嘴的渗碳）等。
中温箱式电阻炉炉体主要由炉壳、炉衬、加热元件等组成。
炉壳一般由角钢和钢板焊接而成。
炉衬：标准炉一般均是由耐火层和保温层两层结构。
耐火层一般用体积密度大于1.0g/cm3的轻质耐火粘土砖砌筑，保温层则用保温砖砌筑骨架，然后填充蛭石粉、膨胀珍珠岩粉等组成。
非标准炉当炉温较低时如750-800使用的炉子，也有采用轻质粘土砖+普通硅酸铝纤维毡组成。
加热元件：通常是铁铬铝或镍铬合金丝绕成的螺旋体，布置在炉膛两侧和炉底的搁砖上。
炉底通常覆盖耐热钢板，也有使用普通钢板的。
二、井式电阻炉：1.特点和分类特点：1）外形为圆型；2）一般置于地坑中；3）炉温通常分区控制；4）适用于细长工件热处理。
分类：按工作温度和工作性质分为高、中、低温井式电阻炉和井式气体渗碳炉、井式气体C-N共渗炉、井式气体N-C共渗炉、气体氮化炉等。
箱式电阻炉课程设计报告
一、设计任务书题目：设计一台中温箱式热处理电阻炉；炉子用途：中小型零件的热处理；材料及热处理工艺：中碳钢毛坯或零件的淬火、正火及调制处理；生产率：160 kg/h；生产要求：无定型产品，小批量多品种，周期式成批装料，长时间连续生产；要求：完整的设计计算书一份和炉子总图一张。
二、炉型的选择根据生产特点，拟选用中温箱式热处理电阻炉，最高使用温度 ，不通保护气氛。
三、确定炉体结构及尺寸1.炉底面积的确定因无定型产品，故不能用实际排料法确定炉底面积，只能用加热能力指标法。
已知生产率p为160 kg/h，按照教材表5-1选择箱式炉用于正火和淬火时的单位面积生产率p0为120 kg/(m2﹒h)，故可求得炉底有效面积：由于有效面积与炉底总面积存在关系式 ，取系数上限，得炉底实际面积：2.炉底长度和宽度的确定由于热处理箱式电阻炉设计时应考虑出料方便，取 ，因此，可求得：根据标准砖尺寸，为便于砌砖，取 ， ，如总图所示。
3.炉膛高度的确定按照统计资料，炉膛高度 与宽度 之比 通常在 之间，根据炉子工作条件，取 。
因此，确定炉膛尺寸如下：长宽高为避免工件与炉内壁或电热元件搁砖相碰撞，应使工件与炉膛内壁之间有一定的空间，确定工作室有效尺寸为：效效效4.炉衬材料及厚度的确定由于侧墙、前墙及后墙的工作条件相似，采用相同炉衬结构，即 轻质粘土砖，密度为 的普通硅酸铝纤维毡， 级硅藻土砖。
炉顶采用 轻质粘土砖， 密度为 的普通硅酸铝纤维毡，膨胀珍珠岩。
炉底采用三层 轻质粘土砖 ， 密度为 的普通硅酸铝纤维毡，级硅藻土砖和膨胀珍珠岩复合炉衬。
炉门用 轻质粘土砖， 密度为 的普通硅酸铝纤维毡，级硅藻土砖。
炉底隔砖采用重质粘土砖（ ），电热元件搁砖选用重质高铝砖。
炉底板材料选用 耐热钢，根据炉底实际尺寸给出，分三块或者四块，厚 。
四、砌体平均表面积计算砌体外廓尺寸如下：外外外试中 ——拱顶高度，此炉子采用60°标准拱顶，取拱弧半径 ，则f可由求得。
