电视摄像第一讲摄像机的基本结构和原理共30页
第五章 电视摄像中的运动解析
第一节 镜头的运动形式
三 摇镜头
（一）定义： 指摄像机机位不动，借助于三角架或者是拍 摄者自身，变动摄像机光轴的拍摄方法。用这种 镜头拍摄的电视画面叫摇镜头。
第一节 镜头的运动形式
摇镜头的运动方式： 1、光轴水平方向的摇摄——叫水平横摇，又分为 左、右横摇 2、光轴垂直方向的摇摄——叫垂直纵摇，又分为 上、下纵摇 3、中间带几次停顿的摇——叫间歇摇。 4、旋转一周的摇——叫环形摇。 5、各种角度的摇——叫倾斜摇。 6、摇速极快的摇（画面已经虚化）——叫甩镜头。
前移摄摄像机机位向前运动后移动摄像机机位向后运动横移动摄像机机位横向运动曲线移动随着复杂的空间而做的曲线运动第一节镜头的运动形式二移镜头的画面特征1摄像机的运动使得画面框架始终处于运动之中画面内的物体不论是处于运动状态还是静止状态都会呈现出位置不断移动的态势
第五章 电视摄像中的运动
第五章 电视摄像中的运动
第一节 镜头的运动形式
二 拉镜头
（一）定义 摄像机逐渐远离主体，或变动焦距从长焦到 广角，使画框由近及远与主体拉开距离，用这种 方法拍摄的电视画面叫拉镜头。 实现拉摄的方法： 有两种——机位移动，沿直线远离主体； 机 位不动焦距由长变短而形成。跟推摄刚向相反。
第一节 镜头的运动形式
（二）拉镜头的画面特征
第一节 镜头的运动形式 画面结构方面：变焦距推镜头是通过视角的收缩达到画 面景别的变化，其落幅画面仅是起幅画面中某个局部的放 大，没有新的画面形象和内容；移动机位推镜头则是通过 机位向前运动形成画面景别的变化，随着机位向前，视觉 空间会出现新的形象和内容。 观众视觉效果方面：观看移动机位的推镜头，随着摄像机 的不断向前运动，观众有视点前移身临其境的感觉，透视 感加强。而变焦距推镜头很难使观众产生身临其境的感觉， 由于视角收缩有拉近主体感觉，透视感减弱，压缩纵向空 间。
电视机的基本工作原理及结构组成
电视机的基本工作原理及结构组成电视机的基本工作原理是由于射频信号在空中传输的过程中要混入一些干扰信号并随着传输距离的增大而衰减，电视机从有线或天线（RF－IN）接收到微弱的射频电视信号后，首先要通过调谐器对它进行解调，经过放大、混频和检波，滤掉高频载波分量，得到PAL、NTSC或SECAM制式的复合全电视信号。
电视信号从点到面的顺序采样、传输和再现是通过扫描完成的。
电视扫描系统因国家而异。
在中国，每秒25帧，每帧625行。
每一行从左到右扫描，每一帧按照隔行从上到下分为奇数行和偶数行，以减少闪烁感。
图像信息在扫描过程中传输。
当扫描电子束从上一行结束回到下一行起点之前的行回扫线，以及每一场从上到下扫描完之后的场回扫线时，应消隐。
在行场的消隐期间，发送行场同步信号以同步接收和发送的扫描，从而精确地再现原始图像。
电视摄像机将景物的光像聚焦在摄像管的光敏(或光导)靶面上，靶面各点的光电子激发或光导的变化随光像各点的亮度而变化。
当电子束用于扫描目标表面时，会产生一个电信号，其幅度与每一点处的场景光图像的亮度成正比。
传输到电视接收机的扫描电子束使显像管屏幕随输入信号的强弱而变化。
当与发送端同步扫描时，发送的原始图像会出现在显像管的屏幕上。
电视信号传输和分发的过程，以其他城市的直播为例，一般是从摄像机、电视中心或面包车，到微波中继线路、发射台，最后到用户电视接收机。
电视机有以下几个部分组成：机箱、面板控制器、机芯(电路板)、显像管、遥控手机等。
机芯由电源、信号处理、扫描电路和总线控制组成。
其中:第一，电源是高效的开关稳压器，为整机提供能量。
二、信号处理部分还包含:调谐器、图像回放、解码、视频放大、声音等电路。
麦克风的作用是对天线接收到的信号进行转换、放大和解码，形成图像信号，送到显像管还原为图像，音频信号送到扬声器还原为声音。
第三，扫描电路由场扫描和行扫描组成。
作用是形成光栅，为图像奠定基础。
总线控制器，这个单元的作用是管理和控制电视机，保证机器的正常工作，辅助用户使用电视机。
闭路电视系统(共21张PPT)
一、闭路电视与广播电视
系统名称
广播电视 CATV
目的
宣传\丰富 文化
对象
要求
千家万户/ 高质量图象 一点向四面 八方扩散
闭路电视 监视/监控 一个或少数 中等质量
CCTV
几个用户
二、闭路电视系统地组成及原理
闭路电视系统 是指用电缆或光缆在闭合地通路内 传输电视信号，并从摄像到显象完全独立齐备地 电视系统。其组成为：
住宅小区安全防范工程的设计，应遵从人防、物 防、技防有机结合的原则，在设置物防、技防设 施时，应考虑人防的功能和作用。
住宅小区的安全防范内容
周界的防护
庭安全防护
防
护
监控中心的要求
根据被防护对 象所处的环境 条件和安全管 理的要求，对 整个防范区域 实施由里到外 或由外到里层 层设防的防护 措施。
监视器：是闭路电视的终端显示设备。 按功能主要分为3类：图像监视器、接收监视两用
机、电视接收机。这三类都有黑白和彩色之分。 目前由于电视机数量多、价格低，所以也大量被用
作监视器、但由于它不是专门为监视而设计的， 其视频通道带宽较窄，它的显示效果就不如图像 监视器。 录像机：记录设备。 目前，在一些闭路电视系统中采用硬磁盘来记录图 像信息，记录时间长，而且记录效果也好。
安装在房屋吊顶或墙壁上，也有各种大小不同的型号
3 、周界电子防护系统沿小区周界封闭设置（小区 4 、宜在住户室内安装至少一处以上的紧急求助报警装置。
3 、周界电子防护系统沿小区周界封闭设置（小区出入口除外），应能在监控中心通过电子地图或模拟地形图显示周界报警的具体位置，应有声、
出入口除外），应能在监控中心通过电子地图或 光指示，应具备防拆和断路报警功能。

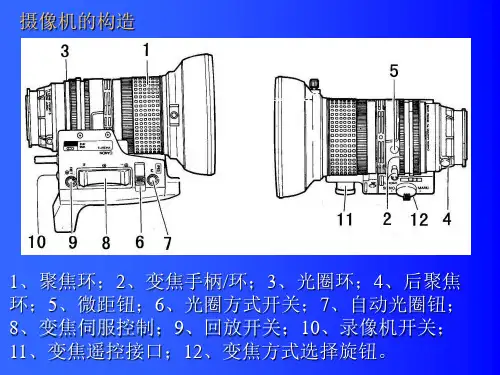

摄像基本结构
1、聚焦环；2、变焦手柄/环；3、光圈环；4、后聚焦 环；5、微距钮；6、光圈方式开关；7、自动光圈钮； 8、变焦伺服控制；9、回放开关；10、录像机开关； 11、变焦遥控接口；12、变焦方式选择旋钮。
13、自动白平衡开关； 14、视频电平指示开关； 15、滤色片控制转轮； 16、记录开关； 17、镜头电缆插座。
39、工作指示灯； 40、液晶照明开 关；41、复位钮； 42、时间码/记数 器开关；43、计 数控 制。
46、音频输出选择开 关；47、音频监听选 择开关；48、磁迹跟 踪控制；49自动编辑 （预卷）开关；50、 自动回放开关；51、 S-VHS记录选择开关； 52、53、54、55、音 频输入控制；56杜比 降噪开关；57、Hi-Fi 记录开关；58、记录 电平选择开关；59、 视频输出选择开关。
60、指示灯； 61、带仓钮； 62、停止钮； 63、倒带钮； 64、放映钮； 65、记录钮； 66、暂停钮； 67、快进钮。
18、音频输出插座；19、Y/C视频输出插座； 20、视频输出插座；21视频输出选择开关； 22、同步线插座；23、24、25、同步讯号调整
26、耳机插座； 27、直流电输入插座； 28、音频输入插座。
29、电源开关；30快速记录开关； 31、编辑搜索按钮
32、灵敏度选择开关； 33、状态显示方式； 34、光圈增益开关； 35、彩条选择开关； 36、白平衡记忆选择开关 37、快门速度选择开关； 38、增益按钮。
摄像知识
二、一般摄像机的构成系统
摄像机的结构系统包括光学镜头、光源调整、光 电转口等。
摄像机光学镜头与普通照相机的镜头起着同样的作用，
利用它，就可根据需要选择一定的视场范围，并获得这一
视域景物被缩小的清晰的光学图像（再由摄像器件转换成
视频信号）。光学镜头本身的性能对在电视屏幕上看到的
图像有很大影响。因此有必要对镜头的光学性质及工作特 性再作一定的了解
四、镜头的光学特性
为了达到一定的放大倍数并减少像差的影 响，摄像机使用的镜头不是单片透镜，而 是用几个由若干个镜片组组合而成的透镜 组，并且具备镜头的一般光学特性：
定镜组。由于分色棱镜的接入，靶面后移，用此 镜组可保证成像面始终能清晰地落在受光面上 （靶面）。
变焦距镜头分别有一个最长焦距和最短焦距，最 长焦距与最短焦距之比称为“变焦比”。一般变
焦距镜头的型号中通常有两个相关联的数字，第
一个数字表示变焦比，第二个数字表示最短焦距。 如变焦范围在9～126毫米，其型号就标注为14*9； 反过来，如果一个镜头型号标有90*30，则表明 这个镜头具有90倍的变焦比，最短焦距是30毫米， 最长焦距是2700毫米，也就是它的变焦范围是 30～2700毫米。
因此，品红、青色、黄色又称 减色法中的三原色。彩色胶片、 彩色印刷的染料和油墨就是以此 为基础的。
拾取景物影像的光学镜头系统也可称之为外部光学系统， 有内置（藏）式与外置（露）式之分。专业级摄像机的镜 头一般为外置式的----镜头是裸露在机身之外的；家用级 摄像机的镜头则通常为内置式的，它的优点是安全、镜头 不宜被损坏，但放大倍数比较小。
《电视摄像》课程笔记
《电视摄像》课程笔记第一章摄像概述1.1 摄像初体验摄像，是指通过摄像机将现实世界的场景记录下来的过程。
它是一种视觉艺术，通过画面传达信息、讲述故事、表达情感。
对于初学者来说，摄像是一种全新的体验，它不仅需要掌握摄像机的操作技巧，还需要培养观察力、想象力和创造力。
1.2 摄像艺术的历史发展摄像艺术的历史可以追溯到19世纪末，当时的人们通过摄影术记录下静态的画面。
随着技术的发展，动态影像逐渐成为可能。
1895年，法国的卢米埃尔兄弟首次展示了电影，标志着摄像艺术的诞生。
此后，摄像艺术经历了从黑白到彩色、从模拟到数字的演变，如今已经成为了人们日常生活中不可或缺的一部分。
1.3 三脚架的架设与使用三脚架是摄像过程中常用的辅助工具，它能够稳定摄像机，保证拍摄画面的平稳。
在使用三脚架时，首先需要选择合适的三脚架，确保其承重能力与摄像机相匹配。
然后将摄像机安装在三脚架的云台上，调整好摄像机的角度和方向。
在拍摄过程中，可以通过调节三脚架的高度和倾斜度来实现不同角度的拍摄。
第二章基本操作2.1 摄像机的持机方式和要领持机方式对于保证画面的稳定性至关重要。
正确的持机方式能够帮助摄像者更好地控制摄像机，从而拍摄出稳定清晰的画面。
以下是几种常见的持机方式及其要领：- 握持式：双手握住摄像机，左手握住摄像机底部，右手握住摄像机侧边，食指放在录制按钮上。
保持双臂贴近身体，增加稳定性。
- 肩扛式：将摄像机放在肩膀上，左手握住摄像机底部，右手握住摄像机侧边，通过取景器观察拍摄画面。
保持身体稳定，可以通过墙壁或树干等固定物体来增加稳定性。
- 三脚架式：将摄像机安装在合适的三脚架上，调整好摄像机的角度和方向。
使用三脚架可以确保画面的稳定性，特别是在长时间拍摄或需要精确拍摄的情况下。
2.2 摄像机的拍摄角度拍摄角度是指摄像机与被拍摄对象之间的相对位置和角度。
不同的拍摄角度可以创造出不同的视觉效果和情感氛围。
以下是几种常见的拍摄角度及其效果：- 平视角度：摄像机与被拍摄对象处于同一水平线上，给人一种平等、自然的感觉。
第一章摄像头的基本结构
第一章 摄像头的基本结构根据我公司的产品特征，结合行业内的产品特点，首先从摄像头机芯出发，先以单板机为例，详细分解摄像头的基本结构，以此为点辐射开来，逐步认识摄像头的工作原理、特性和应用范围。
摄像头的基本结构可分为4个基本部分，分别是镜头部分、LED部分、芯片部分、PCB 及元器件部分。
其中每一部分中又包含几个小的部件，具体如下：一．镜头部分，镜头部分包括镜头、镜头座、镜头盖、固定焦距件等4个配件1.镜头，镜头由透镜（凸透镜、凹透镜）组成，透镜从材质上分塑胶透镜(plastic) 和玻璃透镜(glass)。
这两种材质可以通过多种组合方式形成最后的镜头。
通常镜头构造有：1P、2P、1G1P、1G2P、2G2P、4G、5G等。
玻璃透镜又分镀膜和不镀膜。
镀膜镜片可以增加通光量减少反光，使成像清晰，画质明亮鲜艳，镀膜是常见的镜头处理工艺，最常见镀膜为单层膜、多层膜、增透膜、滤光膜、红外线截止膜等。
⑴按照颜色分类，镜头可分为：彩色镜头、黑白镜头。
⑵按照功能分类，镜头可分为：固定镜头、变焦镜头。
⑶按照大小分类，镜头可分为：单板镜头、针孔镜头、CS镜头。
⑷按照红外分类，镜头可分为：850nm镜头、940nm镜头、650nm镜头。
⑸按照焦距分类，镜头可分为：1.8mm、2.1mm、2.5mm、2.8mm、3.0mm、3.6mm、5.4mm、6mm、8mm、12mm、16mm、25mm、…….2. 镜头座，镜头座是用来固定镜头的，镜头是螺旋在镜头座里面的，按照材质分类， 镜头座常分为以下2类：⑴塑胶镜头座，这种座价格成本低，使用最普遍。
⑵金属镜头座，这种座价格成本高，但是其散热性能好。
⑶另外也可以按照用途分类，可以分为：单板镜头座、CS镜头座等。
3. 镜头盖，保护镜头前端玻璃的塑胶盖。
4. 固定焦距件，主要针对单板镜头，将镜头锁定在镜头座内让其不易滑动而改变焦距，导致图像模糊。
其主要固定方法有3种：⑴螺丝固定，容易划伤镜头螺纹牙，容易造成光轴偏移，有突出螺帽存在而易与其他器件冲突，但固定较紧实。
（学生复习资料）电视摄像
（学生复习资料）电视摄像第一章电视画面1、摄像机由哪些主要系统组成?光学系统、光——电转换系统、图象信号处理系统和自动控制系统等组成。
2、摄像机的光学系统是由哪些主要系统组成？变焦距镜头、色温滤色片、红绿蓝分光系统等组成，可以得到成像于各对应的摄像器材靶面上的红（R）、绿（G）、蓝（B）三幅基色光像。
3、摄像机根据质量性能和各自用途的不同分为哪三类？可分为广播级、专业级和家用级三类。
4、电视摄像的宽容度通常是什么比例？电视1：32；电影黑白片1：128；电影彩色片1：64；5、什么叫电视画面？电视画面的特性是什么？电视画面是指由电子摄录系统拍摄和制作的，由电视屏幕显现的图象。
电视画面是摄像机从开机到关机不间断地拍摄所记录下来地一个片段。
电视画面的特性指它的空间特性和时间特性。
6、电视画面的空间特性有几个方面的形态和特性？1屏幕显示；（2）平面造型；（3）框架结构。
7、电视画面的时间特性有几个方面的形态和特性？1单向性；（2）连续性；（3）同时性。
8、电视画面有哪些造型特点？1表现具象；（2）表现运动；（3）运动表现。
9、电视画面的取材要求一般有哪些方面？（1）电视画面的时空信息应清晰准确，简明集中；（2）电视画面的光色还原能力要力求真实、准确（特殊的艺术性创作除外）；（3）镜头运动时力求稳定、流畅、到位；（4）注意同期声的采录。
第二章电视摄像的造型元素1、什么叫电视景别？决定画面景别大小的因素有哪两方面？电视景别指被摄主体和画面形象在电视屏幕框架结构中所呈现出的大小和范围。
决定画面景别大小的两方面因素：一是摄像机和被摄体之间的实际距离，二是摄像机所使用镜头的焦距长短。
2、电视景别划分哪五种不同的景别？远景、全景、中景、近景和特写。
5、电视拍摄角度分哪三种角度？电视拍摄方向通常指哪三个相对位置？平角（平摄）、俯角（俯摄）、仰角（仰摄）。
正面、背面和侧面。
6、电视拍摄的要领指哪四方面？稳、平、匀、准。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一讲 摄像机的基本结构和原理
三脚架： 三脚架是稳定、牢固地
支撑云台和摄像机的装置。通 常用不锈钢管、铝合金管或木 材制成。
为了便于工作，要求三脚 架：
有足够的高度调节范围； 能保证摄像机的稳固和平衡； 拆装或折叠方便，并能迅速地 投入使用；有的还配备有脚轮 及固定装
6
第一讲 摄像机的基本结构和原理
第三个时期：20世纪60年代初到80年代末（大规 模集成电路时期）
由于大规模集成电路和微处理机控制技术的发 展，使摄像机的调整和控制基本实现了全自动化， 摄像机的功能与质量产生了新的飞跃，并开始向数 字化和固体化方向发展。ENG（电子新闻采访）和 EFP（电子现场制作）超小型便携式彩色摄像机在 广播和专业领域获得了广泛的应用。
10
第一讲 摄像机的基本结构和原理
3、家用级摄像机
主要用于家庭娱乐。这类摄像机体积小巧、灵活、 价格低廉并多为摄录一体机，图像质量比广播和专业用 摄像机差，但满足一般非专业需要。目前一般为单片 1/2英寸或1/3英寸CCD或CMOS摄像机。
11
第一讲 摄像机的基本结构和原理
三 摄像机的工作原理
1、摄像机的构成
白平衡电路作用：保证所摄图像彩色还原正确。 调整方法：用白色作为拍摄基准，分别调整三个基 色放大电路的放大量，使输出的三基色信号电压相 同，电视荧屏上重现出正确的白色。 （３）控制电路:
18
第一讲 摄像机的基本结构和原理
寻像器系统
寻像器（用于取景） ●录制指示（REC） ●暂停指示
（PAUSE） ●白平衡指示（WB） ●录像机告警 ●低照度告警（LOW LIGHT或是LL） ●电池告警（BATT） ●增益指示
二
摄像机的分类
1、广播级摄像机
主要用于广播电视系统，这类摄像机技术指标高、 图像质量好、价格昂贵，目前一般为三片2/3英寸CCD 摄像机。
9
第一讲 摄像机的基本结构和原理
2、专业级摄像机
主要用于电化教育、工业、医疗、交通等非广播领 域。这类摄像机体积小、重量轻、价格便宜，但图像质 量不如广播级摄像机。目前一般为三片1/2英寸或1/3英 寸CCD摄像机。
2学时
3、静态摄像与构图
4学时
4、动态摄像与构图
4学时
5、电视摄像用光
2学时
6、镜头调度与场面调度 2学时
7、电视镜头语言
2学时
基本功及应用能力提高训练 8、蒙太奇段落的表达 12学时
3课程介绍专业电视像人员专业电视摄像人员
理论与实践的融合
理论与实践的融合
电视摄像实践
电视摄像实践
电视摄像理论
电视摄像理论
CCD摄像机在占领了家用领域后，已开始进入 广播专业领域。
7
第一讲 摄像机的基本结构和原理
第四个时期：20世纪90年代以后（数字和CCD 摄像机时期）
这个时期，广播、专业和家用领域的摄 像机已全面实现数字化，CCD摄像机完全淘 汰了真空管摄像机，并成为广播用摄像机的 主流。
8
第一讲 摄像机的基本结构和原理
由于晶体管和集成电路技术的发展，使摄像机 的体积和重量主要取决于光学系统和摄像管，而氧 化铅管的应用，使摄像机在体积、重量和各项电性 能指标方面取得了突破性的进展。
随后，带有ACT（抗慧尾）枪、DBC（自动对比 度控制）枪、二极管枪以及低输出电容二极管枪摄 像管的研制成功，使摄像管的尺寸逐渐减小，图像 质量进一步提高，性能基本上达到了广播级的标准， 并开始向小型化方面发展，给电视新闻采访和外景 拍摄提供了极大的方便。
4
第一讲 摄像机的基本结构和原理
一
摄像机的发展
电视摄像机发展至今，大致经历了4个重要的时期：
第一个时期：20世纪30年代到60年代初（电子管时期）
摄像机全部采用电子管电路，它的体积 庞大、耗电多、笨重，且绝大多数为黑白摄 像机，图像质量不甚理想。
5
第一讲 摄像机的基本结构和原理
第二个时期：20世纪60年代初到70年代末（晶体 管和集成电路时期）
镜头系统
包括：
聚集环、变焦控制器、光圈、（微距聚集环、 倍率镜）等。
包括：
主机
摄像单元和录像单元
寻像器
包括： 取景器、取景接目罩、目镜聚焦钮等；有黑白 与彩色、大与小之分。
12
第一讲 摄像机的基本结构和原理
包括：
电源
开关、电池、外接电源适配器等。
包括：
话筒
机内话筒、外接话筒接口、话筒信号大小控
制等。
课程介绍
1
摄像机的基本结构和工作原理
2
摄像的准备和基本操作
3
光色视觉与光学镜头
4
电视画面
5
电视画面造型艺术
6
固定画面摄像构图
1
课程介绍
7
运动画面摄像构图
8
光与色的运用
9
电视场面调度
10
蒙太奇与镜头组接
11
摄像声音的处理
12
艺术摄像
2
课程介绍
实验
基本功训练
1、摄像的准备和基本操作 2学时
2、摄像机镜头的认识
聚焦 变焦 光圈
16
第一讲 摄像机的基本结构和原理
滤色片
17
第一讲 摄像机的基本结构和原理
主机系统
包括：摄像单元和录像单元
１、摄像器件：作用是将景物光信号转换成电信号。 （１）摄像器件： 电荷耦合器件（CCD或CMOS）
CCD芯片的像素数量决定了它的清晰度和灵敏度。 （２）视频信号处理电路：
预放电路 、数字化处理单元、白平衡电路（WB）
（GAIN） ●演播指示（TALLY）等等
19
第一讲 摄像机的基本结构和原理 电源系统
包括：开关、电池、外接电源适配器等。
20
第一讲 摄像机的基本结构和原理 话筒录音系统
包括：机内话筒、外接话筒接口、话筒 信号大小控制等。
21
第一讲 摄像机的基本结构和原理 通话系统系统
包括：耳机及麦克风插口等；
22
第一讲 摄像机的基本结构和原理
四
摄像机的主要附件
支撑装置
摄像机的支撑装置包括三脚架连接器、云台、 三脚架、升降架和升降机。
23
第一讲 摄像机的基本结构和原理
云台： 是使摄像机能够进行摇和俯仰两种基本拍摄的
装置。它在水平与垂直两个方向均可分别锁定。 它的一侧或两侧装有手柄，供摄像人员控制摄像 机的运动。摄像机进行均匀地摇摄或俯仰拍摄， 要靠云台的良好阻尼特性。云台一般靠“摩擦” 和“液压”等方式产生阻尼。
通话系统
包括： 耳机及麦克风插口等；
13
第一讲 摄像机的基本结构和原理 2、摄像机的工作原理
摄像机的基本原理——把光学图像信号变 为电信号并加以处理。
从能量的转变来看，摄像机的工作原理是 将光－－电－－磁－－电－－光的转换过程。
14
第一讲 摄像机的基本结构和原理
15
第一讲 摄像机的基本结构和原理 镜头系统
