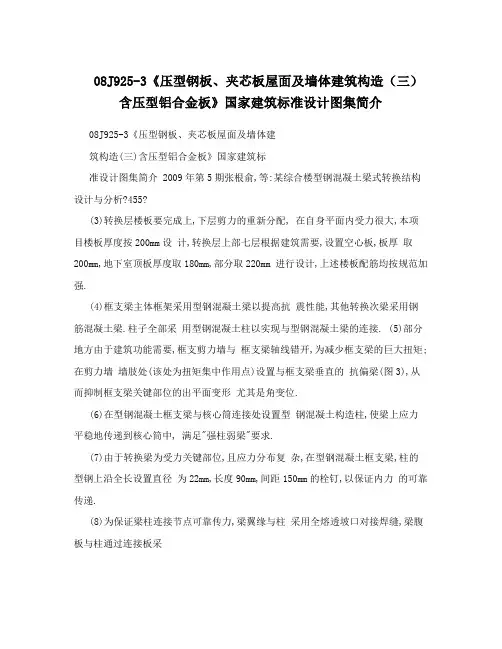

08J925-3《压型钢板、夹芯板屋面及墙体建筑构造（三）含压型铝合金板》国家建筑标准设计图集简介08J925-3《压型钢板、夹芯板屋面及墙体建筑构造(三)含压型铝合金板》国家建筑标准设计图集简介 2009年第5期张根俞,等:某综合楼型钢混凝土梁式转换结构设计与分析?455?(3)转换层楼板要完成上,下层剪力的重新分配, 在自身平面内受力很大,本项目楼板厚度按200mm设计,转换层上部七层根据建筑需要,设置空心板,板厚取200mm,地下室顶板厚度取180mm,部分取220mm 进行设计,上述楼板配筋均按规范加强.(4)框支梁主体框架采用型钢混凝土梁以提高抗震性能,其他转换次梁采用钢筋混凝土梁.柱子全部采用型钢混凝土柱以实现与型钢混凝土梁的连接. (5)部分地方由于建筑功能需要,框支剪力墙与框支梁轴线错开,为减少框支梁的巨大扭矩;在剪力墙墙肢处(该处为扭矩集中作用点)设置与框支梁垂直的抗偏梁(图3),从而抑制框支梁关键部位的出平面变形尤其是角变位.(6)在型钢混凝土框支梁与核心筒连接处设置型钢混凝土构造柱,使梁上应力平稳地传递到核心筒中, 满足"强柱弱梁"要求.(7)由于转换梁为受力关键部位,且应力分布复杂,在型钢混凝土框支梁,柱的型钢上沿全长设置直径为22mm,长度90mm,间距150mm的栓钉,以保证内力的可靠传递.(8)为保证梁柱连接节点可靠传力,梁翼缘与柱采用全熔透坡口对接焊缝,梁腹板与柱通过连接板采用高强螺栓连接.水平加劲肋与柱型钢翼缘采用坡口焊,与腹板采用双面角焊缝.6结语(1)本文通过建立不同分析模型,对某综合楼型钢混凝土框支转换层结构进行了计算分析,并对转换构件进行了对比.分析表明采用型钢混凝土可以有效降低梁高.提高抗震性能.(2)当上部框支剪力墙轴线与底部框支框架轴线错开较多时,根据概念设计,规范规程及已有电算手段进行合理的分析,并采取可靠的措施,采用主次梁进行转换是可行的.(3)当框支剪力墙与框支梁轴线错开时,可以在转换构件关键部位设置抗偏梁,以平衡扭矩及控制变形,此外,抗偏梁的设置可以减小楼板受力,使楼板更可靠地进行剪力重分配.参考文献[1]唐兴荣.高层建筑转换层结构设计与施工[M].北京:中国建筑工业出版社,2002.[2]李国胜.关于底部大空间剪力墙结构的转换层设计[J].建筑结构,2001,31(7):39-42.[3]YB9082—97钢骨混凝土结构设计规程IS]. [43JGJ138—2001型钢混凝土组合结构技术规程IS]. [5]刘一威.高层建筑框支柱,框支梁及剪力墙偏轴的结构设计[J].建筑结构,2003,33(9):37-39. [6】李勇,娄字,吴寿泉.上海中欣大厦转换层结构设计[J].建筑结构, 2000,30(1):43--46.08,1925—3《压型钢板,夹芯板屋面及墙体建筑构造(三) 含压型铝合金板》国家建筑标准设计图集简介 08J925—3《压型钢板,夹芯板屋面及墙体建筑构造(三)含压型铝合金板》国家建筑标准设计图集由中国京冶工程技术有限公司主编.现已出版发行.l适用范围:本图集适用于工业与民用建筑及大型公共建筑.主要包括保温或隔热型,吸声型的屋面和墙体建筑构造. 2主要内容:主要包括屋面和墙体建筑构造两部分内容. 屋面构造为:压型钢板(无檩型)屋面,压型铝合金板屋面,压型钢板吸声屋面,压型钢板种植屋面以及屋面采光.墙体构造为: 压型钢板(无檩型)墙体,压型钢板吸声墙体,夹芯板幕墙及洁净区墙体.图集由总说明,工程做法,构造节点详图及板型相关技术参数资料等部分组成.3特点:本图集作为OLJ925—1《压型钢板,夹芯板屋面及墙体建筑构造(一)》和OlJ925-2(E_~钢板,夹芯板屋面及墙体建筑构造(二)》的续编,增加了压型钢板(无檩型)屋面和墙体, 压型铝合金板屋面,压型钢板隔声及吸声屋面和墙体,压型钢板种植屋面以及夹芯板幕墙及洁净区墙体等新内容,具有结构合理,外型美观,保温,隔热,吸声,洁净,防火等特点,对提高轻钢结构建筑的档次和质量.提高设计和安装施工水平将会起到积极的促进作用.O8J333(建筑防腐蚀构遣》国家建筑标准设计图集简介o8J333《建筑防腐蚀构造》国家建筑标准设计图集由中国寰球工程公司和中国有色工程设计研究总院主编,现已出版发行.l适用范围:本图集是对原96J333(一)《建筑防腐蚀构造》 (用于冶金及其他工业与民用建筑)和9避I333(二)《建筑防腐蚀构造》(用于化工及其他工业与民用建筑)两本图集的修编,两本合成一本.适用于化工,冶金,机械,轻工,化纤,印染,电子,医药及其他行业的工业与民用建筑的防腐蚀构造.2主要内容:主要内容包括楼地面,踢脚板,墙裙,挡水,变形缝,地漏,排水沟,地沟盖板,集水坑,排风沟,设备基础,钢梯, 坡道,基础,池槽,涂层等防腐蚀建筑构造,以及有关资料附录. 3特点:本图集及时地配合新发布的防腐蚀设计规范,符合新规范的要求,内容全面,详细,专业性强,便于使用和查找, 图集的内容和深度均能满足设计选用及指导施工的需要,反映了国内目前防腐蚀工程设计的水平.(中国建筑标准设计研究院王祖光)。
屋面压型钢板(彩钢瓦)施工技术交底
屋面压型钢板安装技术交底记录表工艺流程：固定第一排暗扣固定座→固定第一张压型板→安装下一排暗扣固定座及压型板→检查压型板公母肋是否正确扣合→按以上程序铺设后续屋面压型板。
铺设方向：铺设屋面压型板时，A轴线向G轴线依次铺设，按本地风向条件顺年最大频率风向横向搭接，从离风最远的一端开始铺设即由12轴线向1轴线铺设，以避免刮风时冷空气灌入室内。
3）安装方法第一步:拉线安装第一排特制暗扣固定座，每个暗扣固定座采用两个固定件固定在檩条支撑面上，每个支撑面设置一个暗扣座。
施工时根据定位放线，准确固定好第一排暗扣座，确保第一张压型板位置的准确无误。
暗扣座的形状是不对称的，在联锁肋拱直立边有一短的朝下弯曲边，固定时应注意方向。
第二步：将第一张屋面压型板，依照与天沟正交的方向，排放在已固定好的暗扣座上，并按设计要求准确量好压型板伸入天沟内长度为200mm，固定时先将中间肋对准暗扣的弯角，从中间向两端方向用脚肋或胶锤将中间肋及母肋依次扣合在暗扣上，并检查是否完全啮合。
第三步：挨紧第一张屋面压型板按相同方向放好第二排暗扣定座，使暗扣座的联锁肋拱直立边啮合于已安装好的压型板的公肋上，然后固定暗扣座第四步：将第二张压型板放在第二排暗扣座上，中心肋对准暗扣座的中心肋直立边上，将其母肋扣合在第一张板的公肋上，公肋上每隔30mm设有一个倒榫头，以增加压型板扣合的紧密程度，所以扣合时必须注意要扣到位。
为了达到完全啮合，重叠在下面的母肋的凸肩必须搭接公肋的凹肩，当沿着母肋的凸肩被嵌入公肋的凹肩时，就听到清晰的“咔嗒”声。
第五步：用同样的方法安装后面的屋面压型板，安装时注意连接要可靠、紧固，并随时检查屋面压型板边沿在天沟处成一条直线，以及上下安装位置控制线。
如果是后一块完整的压型板与遮檐板或女儿墙之间的距离大于半块压型板的宽度时，可以沿纵向切割压型板，保留完整的中心肋，并将压型板与一整列暗扣座完全啮合；如果最后一块压型板与遮檐板或女儿墙之间的距离小于半块压型板的宽度时，可以用盖板或收边板覆盖这段空隙，在这种情况下，要将暗扣座切存一半，以保护最后一块压型板的公肋。
压型彩钢屋面板施工方案

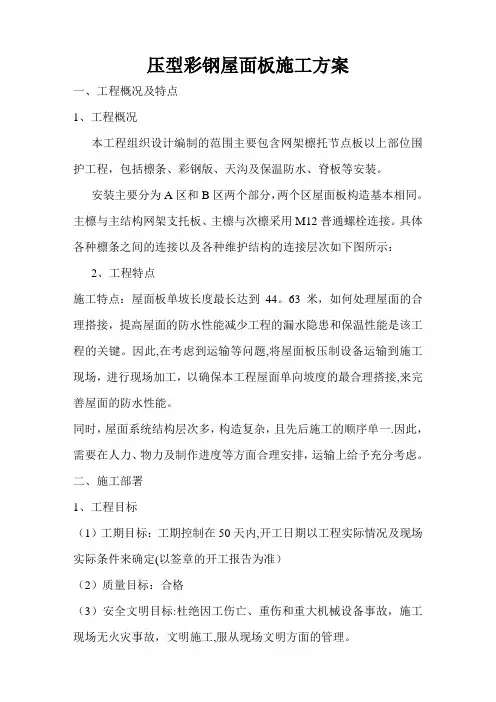

压型彩钢屋面板施工方案一、工程概况及特点1、工程概况本工程组织设计编制的范围主要包含网架檩托节点板以上部位围护工程，包括檩条、彩钢版、天沟及保温防水、脊板等安装。
安装主要分为A区和B区两个部分，两个区屋面板构造基本相同。
主檩与主结构网架支托板、主檩与次檩采用M12普通螺栓连接。
具体各种檩条之间的连接以及各种维护结构的连接层次如下图所示：2、工程特点施工特点：屋面板单坡长度最长达到44.63米，如何处理屋面的合理搭接，提高屋面的防水性能减少工程的漏水隐患和保温性能是该工程的关键。
因此，在考虑到运输等问题，将屋面板压制设备运输到施工现场，进行现场加工，以确保本工程屋面单向坡度的最合理搭接，来完善屋面的防水性能。
同时，屋面系统结构层次多，构造复杂，且先后施工的顺序单一。
因此，需要在人力、物力及制作进度等方面合理安排，运输上给予充分考虑。
二、施工部署1、工程目标（1）工期目标：工期控制在50天内，开工日期以工程实际情况及现场实际条件来确定（以签章的开工报告为准）（2）质量目标：合格（3）安全文明目标：杜绝因工伤亡、重伤和重大机械设备事故，施工现场无火灾事故，文明施工，服从现场文明方面的管理。
2、施工总体安排先进行制丝车间的施工，具体屋面系统的安装顺序为：主檩条——次檩条——屋面底层板——钢丝——W38防潮贴面及50㎜厚保温棉——Z型次檩条——75㎜厚保温棉——屋面板支座安装（含绝缘条）——屋面上层板安装檩条安装工艺流程：钢结构偏差测量及调整——檩条的安装——标高调整（1）檩条安装方法：采用主檩、双次檩结构，第一道次檩通过在主檩条上设置檩托板用螺栓与主檩条连接。
安装顺序为由屋面低处向屋中心施工。
在屋面施工前进行钢结构偏差的测量，根据测量数据加工主、次檩檩托，根据次檩条的长度确定檩托板位置并编号。
在檩托安装时根据已测设的位置将不同高度的檩托对号入座。
檩托在就位后与主檩条进行焊接，焊脚高度不小于6㎜，并进行围焊，在清除焊渣后进行防腐处理。
彩钢瓦屋面施工方法
彩钢瓦屋面施工方法一、彩色压型钢板安装方案1。
彩色压型钢板安装工艺流程天沟--屋面底层板—-固定座——屋面保温棉-—屋面外板—-墙面内板-—墙面保温棉——墙面外板——收边泛水板。
2。
安装方法2。
1。
利用钢管搭设两个4m×3m的脚手架,每个架子装上4个轮子，便于推动。
2。
2。
先安屋面内层板，按技术要求，每个波峰用30mm长的专用自攻螺钉固定,螺钉帽颜色与彩板颜色一致.2。
3。
铺置上保温棉，保温棉接头处用专用胶带封.2.4。
安装固定件,把固定件用自攻螺钉固定在檩条上，每根檩条上均有。
2。
5。
将第一块钢板安放在已固定的固定件上，然后使其与每块固定件的中心肋和内肋的底槽压实，并使它们完全啮合。
2。
6。
利用专用锁边锁紧彩瓦的中部肋.2.7。
定位下列固定件，每一个支撑面一个，并且使固定件的连锁肋边,啮合于安装好的钢板的外肋之上.2.8.沿钢板底部拉一条线,校核钢板的两端是否在一条直线上。
将第二块板方在第二列固定件上，内肋在第一块钢板的外肋上,中心肋位于固定件的中心肋直立地上,重复第一块板操作方法,依次结下安装.2.9。
墙板,内外均打螺钉,其施工方法与屋面内层彩板安装类似。
2。
10.天沟安装，在地面上把天沟接成9m，利用麻绳拉至屋面安装。
安装天沟时，要拉线调直。
2。
11。
防水端处理:屋面板安装完后:（1)利用上撬工具，将位于钢板屋脊处终端肋条之间的部分向上折，保证在泛水板下方由内吹的水不会流入建筑物之中.(2）利用下折工具将钢板下端的肋条之间的平板部分稍向下弯曲（呈唇状)以保证雨水顺着钢板终端被排出,并不会因风力作用回流至平底盘的下边。
2.12。
主要泛水板安装：2。
13。
纵向泛水板和盖板，应在与屋面板的接合处向下弯折，下弯的深度同钢板外形相适应.2。
14横向泛水板和盖板，在彩板固定完毕，且底板被上折后，才能安装,安装时，要用开槽口工具进行开口,然后将两槽口间的舌头向下折弯。
2.15墙面所有泛水板，均利用防水拉铆钉连接，接口处有中性硅硐胶。
彩色压型钢板屋面
1、施工准备1.1现场准备现场已达到“三通一平”要求，屋面、墙面檩条已安装，具备彩板安装条件。
1.2技术准备（1）施工前学习熟悉图纸，组织工程技术、生产及管理人员集中对图纸的各项内容进行审核、校对，对图纸中存在的问题和疏漏及时与建设、设计单位提出，共同协商解决，以保证施工质量，完成施工图的自审和会审，并形成文字记录。
（2）配齐施工用规范、标准和标准图集。
（3）编制施工方案并报建设单位和监理单位审批。
1.3人员准备根据本工程施工工期、质量要求，开工前按劳动计划组织、集结，陆续进场，均持证上岗。
1.4材料、机具准备（1）开工前编制好各施工阶段的材料、施工机具设备计划，并组织陆续进场。
（2）材料、设备按施工方案放置。
2、工程重点、难点分析与施工安排2.1 本工程重点在于施工过程中雨水的防护，工程的使用功能不允许漏水，防水防漏是该工程的重点；在保证安全的前提下，按照甲方既定工期完成彩板安装任务；难点在于安装位置高，安装风险大，交叉作业多，须多方协调。
2.2 安装工艺流程彩板排板测量→材料计划、采购→材料进场验收→屋面彩板安装→墙面彩板安装→包口、包角→细部工程3、主要施工方法3.1检查檩条施工质应符合下面要求：（1）檩条支座的间距不大于±5mm ；（2）檩条侧弯矢高不大于L/1000，且不大于±5mm；（3）檩条间的水平距离的误差不大于±5mm；（4）檩条挠曲矢高，不大于L/1000，且不大于10mm；（5）檩条间的高低不平行度不大于10mm。
3.2 施工基本工序如图3.3屋面板的铺设：（1）屋面板采用机器直接压制成型，一次到施工位置，减少搭接缝及搬运磕碰，保证施工质量。
（2）屋面板在铺设前首先检验其规格、防水性等，符合国家现行标准，并具有产品质量合格证且符合图纸的要求。
安装所需的自攻丝、拉铆钉等配件满足使用要求。
（3）屋面及围护铺设工艺流程钢结构主体检验→屋面及围护钢檩条固定→屋面铺设彩板→开口处处理→周边处理→局部防水处理。
压型彩钢屋面板施工方案
压型彩钢屋面板施工方案一、工程概况及特点1、工程概况本工程组织设计编制的范围主要包含网架檩托节点板以上部位围护工程，包括檩条、彩钢版、天沟及保温防水、脊板等安装。
安装主要分为A区和B区两个部分，两个区屋面板构造基本相同。
主檩与主结构网架支托板、主檩与次檩采用M12普通螺栓连接。
具体各种檩条之间的连接以及各种维护结构的连接层次如下图所示：2、工程特点施工特点：屋面板单坡长度最长达到44。
63米，如何处理屋面的合理搭接，提高屋面的防水性能减少工程的漏水隐患和保温性能是该工程的关键。
因此,在考虑到运输等问题,将屋面板压制设备运输到施工现场，进行现场加工，以确保本工程屋面单向坡度的最合理搭接,来完善屋面的防水性能。
同时，屋面系统结构层次多，构造复杂，且先后施工的顺序单一.因此，需要在人力、物力及制作进度等方面合理安排，运输上给予充分考虑。
二、施工部署1、工程目标（1）工期目标：工期控制在50天内,开工日期以工程实际情况及现场实际条件来确定(以签章的开工报告为准）（2）质量目标：合格（3）安全文明目标:杜绝因工伤亡、重伤和重大机械设备事故，施工现场无火灾事故，文明施工,服从现场文明方面的管理。
2、施工总体安排先进行制丝车间的施工，具体屋面系统的安装顺序为：主檩条——次檩条—-屋面底层板-—钢丝——W38防潮贴面及50㎜厚保温棉—-Z 型次檩条—-75㎜厚保温棉——屋面板支座安装（含绝缘条）——屋面上层板安装檩条安装工艺流程：钢结构偏差测量及调整-—檩条的安装-—标高调整(1)檩条安装方法：采用主檩、双次檩结构，第一道次檩通过在主檩条上设置檩托板用螺栓与主檩条连接。
安装顺序为由屋面低处向屋中心施工。
在屋面施工前进行钢结构偏差的测量，根据测量数据加工主、次檩檩托,根据次檩条的长度确定檩托板位置并编号。
在檩托安装时根据已测设的位置将不同高度的檩托对号入座.檩托在就位后与主檩条进行焊接，焊脚高度不小于6㎜，并进行围焊，在清除焊渣后进行防腐处理。
浅谈彩色压型钢板屋面防水构造处理
文章编号:100926825(2007)0720156202浅谈彩色压型钢板屋面防水构造处理收稿日期:2006210208作者简介李 朋(62),女,工程师,邯郸市达力树脂有限公司,河北邯郸 563吴学清(62),女,硕士,副教授,邯郸职业技术学院,河北邯郸 56崔邯龙(2),男,硕士,讲师,河北工程大学土木学院,河北邯郸 5638李 朋 吴学清 崔邯龙摘 要:通过对彩色压型钢板屋面各接缝部位节点防水处理的研究,对彩色压型钢板屋面提出了相应的防水构造处理措施,以达到防止屋面系统渗漏的目的。
关键词:彩色压型钢板,屋面防水,构造措施,接缝处理中图分类号:TU761.11文献标识码:A 轻钢结构是我国各类钢结构中近年发展最快的一种。
轻钢结构具有自重轻、工业化程度高、施工速度快、周期短、综合经济效益优良、抗震性能好、有利于环保、外型美观等优点,其优势明显,用途广泛。
我国的轻钢结构建筑屋顶中,采用彩色压型钢板和彩色钢板夹芯板居多。
彩色压型钢板是采用彩色涂层钢板,经辊压冷弯成各种波形的压型板,具有质量轻、强度高、色泽丰富、制作安装方便、快捷、抗震性能好、防火、防水、经久耐用、免维护等特点。
彩钢压型板本身具有一定的强度、刚度和防腐性能,自身一般不存在漏水可能。
因此,屋面彩钢压型板的连接是屋面系统中最为重要的环节,板间拼缝是造成彩钢压型板漏水的主要原因。
根据以往工程,彩钢屋面在设计中应该特别注意彩钢屋面板的接缝处理。
1 长向搭接处理彩色压型钢板屋面长向搭接时,上下搭接一般采用自攻螺丝固定在波峰位置。
若设置在波谷上,要有可靠的防水措施。
屋面板要顺水搭接且搭接长度与屋面坡度有关,当坡度小于1/10时,搭接不宜小于300mm ;当坡度大于1/10时,搭接不宜小于200mm ,同时在搭接处高低错开,上下两层板之间粘贴防水密封胶条。
屋面低波彩钢板用连接件直接与檩条或墙梁连接,每波或隔一个波设置一个,但搭接波处必须设置连接件。
屋面压型钢板(彩钢瓦)施工技术交底
屋面压型钢板安装技术交底记录表工艺流程：固定第一排暗扣固定座→固定第一张压型板→安装下一排暗扣固定座及压型板→检查压型板公母肋是否正确扣合→按以上程序铺设后续屋面压型板。
铺设方向：铺设屋面压型板时，A轴线向G轴线依次铺设，按本地风向条件顺年最大频率风向横向搭接，从离风最远的一端开始铺设即由12轴线向1轴线铺设，以避免刮风时冷空气灌入室内.3）安装方法第一步:拉线安装第一排特制暗扣固定座,每个暗扣固定座采用两个固定件固定在檩条支撑面上，每个支撑面设置一个暗扣座.施工时根据定位放线，准确固定好第一排暗扣座，确保第一张压型板位置的准确无误。
暗扣座的形状是不对称的，在联锁肋拱直立边有一短的朝下弯曲边，固定时应注意方向.第二步:将第一张屋面压型板，依照与天沟正交的方向，排放在已固定好的暗扣座上,并按设计要求准确量好压型板伸入天沟内长度为200mm,固定时先将中间肋对准暗扣的弯角,从中间向两端方向用脚肋或胶锤将中间肋及母肋依次扣合在暗扣上,并检查是否完全啮合.第三步：挨紧第一张屋面压型板按相同方向放好第二排暗扣定座，使暗扣座的联锁肋拱直立边啮合于已安装好的压型板的公肋上，然后固定暗扣座第四步：将第二张压型板放在第二排暗扣座上，中心肋对准暗扣座的中心肋直立边上,将其母肋扣合在第一张板的公肋上，公肋上每隔30mm设有一个倒榫头，以增加压型板扣合的紧密程度,所以扣合时必须注意要扣到位。
为了达到完全啮合，重叠在下面的母肋的凸肩必须搭接公肋的凹肩，当沿着母肋的凸肩被嵌入公肋的凹肩时，就听到清晰的“咔嗒”声.第五步:用同样的方法安装后面的屋面压型板，安装时注意连接要可靠、紧固，并随时检查屋面压型板边沿在天沟处成一条直线，以及上下安装位置控制线。
如果是后一块完整的压型板与遮檐板或女儿墙之间的距离大于半块压型板的宽度时，可以沿纵向切割压型板，保留完整的中心肋，并将压型板与一整列暗扣座完全啮合；如果最后一块压型板与遮檐板或女儿墙之间的距离小于半块压型板的宽度时，可以用盖板或收边板覆盖这段空隙，在这种情况下,要将暗扣座切存一半,以保护最后一块压型板的公肋。
