▲缓冲罐：使气体不直接冲击站内管道，并使天然气压缩机进口压力平稳，保证压缩机正常工作。
▲紧急控制阀门：在加气站出现紧急情况时，可利用该阀门在远处将进站天然气截断，以防止发生事故或事故的进一步曼延。
7.2压缩机系统
本套压缩机系统采用固定式结构，公共底盘上容纳了压缩机主机、防爆电动机、控制系统、水冷式冷却器、气体回收及放空系统等，压缩机系统的主要特点如下：
3.0建站模式及规模
用户提供的建站主要要求如下表：单台处理量650Nm3/h
建站模式
标准站，给天然气汽车加气
天然气压缩机
3台，开2备1
单台供气量
650 Nm3/h
进气压力
0.6MPa～1.0MPa
排气压力
25MPa
储气装置
水容积4m3
售气机
3套
干燥系统
1套
4.0建站过程中及建站设备执行的技术标准
GB50028-98《城镇燃气设计规范》
▲压缩机气缸、填料采用少油润滑设计，活塞环、填料及气缸均具有较长的使用寿命。压缩后排出的气体经过二级过滤器过滤后，气体中机油等液体含量不超过10ppm，固体颗粒最大直径不超过5μm
cng加气站设备标准化方案
储气装置
选择储气压力、容积合适的储 气罐，以满足加气站高峰用气
需求。
售气机
选择功能完善、计量准确的售 气机，具备压力调整、报警提
示等功能。
控制系统
采用可编程逻辑控制器（PLC ）或工业控制计算机实现对加
气站设备的自动化控制。
设备配置与布局
压缩机组位置
将压缩机组布置在加气站的一 侧，靠近储气装置，以减少供
炸和火灾危险。
警示标识
CNG加气站设备应设置明显的警 示标识，如危险区域标识、设备 操作注意事项等，以提醒操作人
员和客户注意安全。
设备维护保养制度
定期检查
CNG加气站设备应定期进行检查 ，包括外观检查、紧固件紧固情 况检查、润滑情况检查等，确保
设备处于良好状态。
保养计划
制定详细的保养计划，包括保养项 目、保养周期、保养方法等，对设 备进行定期保养，延长设备使用寿 命。
维修记录
建立设备维修记录，记录设备的维 修时间、维修内容、维修人员等信 息，方便对设备进行跟踪管理。
设备故障处理与应急预案
故障处理流程
制定设备故障处理流程，明确故障报 告、故障诊断、故障排除等环节的责 任人和操作步骤，确保故障得到及时 处理。
应急预案
制定应急预案，明确应对突发情况的 措施和责任人，如发生泄漏、火灾等 事故时，应迅速启动紧急停车程序， 切断气源，启动消防设施等。
目的和意义
01
02
03
04
05
本方案旨在明确CNG加 气站设备的功能需求， 规范设备的技术参数、 性能指标和安全要求， 建立一套标准的设备选 型和配置体系，推动设 备的标准化进程。其意 义在于
1. 降低成本：通过标准 化，减少设备的种类和 规格，降低采购成本和 维护成本。
30万方 CNG加气母站标准化方案设计
中石油昆仑天然气利用有限公司 中国市政工程西南设计研究院
中石油昆仑 30X104Nm/日 CNG 加气母站标准化方案设计
第一分册 设计说明书
1 概述
1.1 天然气的发展前景
目前世界范围内能源消费结构中天然气占 23.7%，而中国能源结构则以煤 为主，天然气所占比例不足 5%，天然气行业发展前途光明。据专家预计 2020 年在世界能源组成中的天然气比重将会增加到 30％左右。在大部分国家和地 区，能源消费量的增加，甚至将超过经济增长速度。
1
中石油昆仑天然气利用有限公司 中国市政工程西南设计研究院

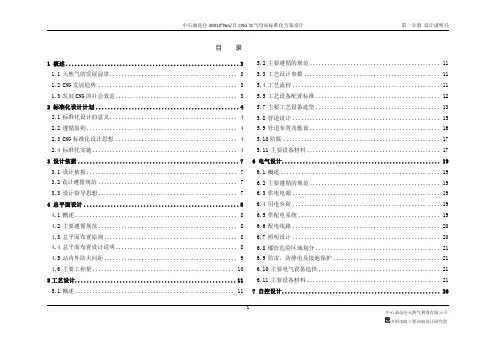

1 概述 ..........................................................3 1.1 天然气的发展前景 ............................................ 3 1.2 CNG 发展趋势 ................................................ 3 1.3 发展 CNG 的社会效益 .......................................... 3 2 标准化设计计划 ................................................4 2.1 标准化设计的意义 ............................................ 4 2.2 遵循原则 .................................................... 4 2.3 CNG 标准化设计思想 .......................................... 4 2.4 标准化实施 .................................................. 4 3 设计依据 ......................................................7 3.1 设计依据 .................................................... 7 3.2 设计遵循规范 ................................................ 7 3.3 设计指导思想 ................................................ 7 4 总平面设计 ....................................................8 4.1 概述 ........................................................ 8 4.2 主要遵循规范 ................................................ 8 4.3 总平面布置原则 .............................................. 8 4.4 总平面布置设计说明 .......................................... 8 4.5 站内外防火间距 .............................................. 9 4.6 主要工程量 ................................................. 10 5 工艺设计......................................................11 5.1 概述 ....................................................... 11
