JPBJ-608型便携式溶解氧测定仪
JPBJ-608型便携式溶解氧测定仪
1 适用范围规范JPBJ-608型便携式溶解氧测定仪操作维护规程，保证仪器的正确运行和检测工作的顺利进行，适用于JPBJ-608型便携式溶解氧测定仪的使用、维护与保养。
2 仪器2.1 名称：JPBJ-608型便携式溶解氧测定仪(雷磁)2.2 技术参数:型号JPBJ-608型便携式溶解氧测定仪测量范围溶解氧浓度：0.00-19.99mg/L；饱和度0.0-199.9%；温度0.0-40.0℃电子单元基本误差溶解氧浓度：±0.10mg/L；溶解氧饱和度：±2.5%；温度：±0.3℃仪器基本误差溶解氧浓度：±0.30mg/L；溶解氧饱和度：±10.0%；温度：±0.5℃电子单元稳定性±0.10mg/L/3h仪器稳定性±0.20mg/L/1h仪器重复性0.15mg/L响应时间不大于45s零值误差不大于0.10mg/L工作环境防护等级IP65供电电源4节AA碱性电池外形尺寸(mm) 210*86*50重量(kg) 0.5最大额定功率35mW3操作方法3.1校准3.1.1零氧标定将溶解氧电极放入5%的新鲜配置的亚硫酸钠溶液中，在仪器处于测量状态下，按“模式”，仪器即进入模式选择状态，按上下键选择“ZERO”模式；或仪器处于模式选择状态下，按上下键选择“ZERO”模式，按“确定”键进入零氧标定功能状态，待读数稳定后按“确认”键，仪器退出“ZERO”模式状态，进入模式选择状态，零氧标定结束。
3.1.2满度标定把溶解氧电极从溶液中取出，用水冲洗干净，用滤纸小心吸干薄膜表面的水分，并放入盛有蒸馏水容器，靠近水面的空气上或者放入空气中，但电极表面不能沾上水滴，在仪器处于测量状态下，按“模式”键，再按上下键选择“Full”模式状态，按“确定”键仪器进入满度标定功能状态，待读数稳定后按“确定”，待读数稳定后按“确认”键，仪器退出“Full”状态，进入模式选择状态，满度标定结束。
溶解氧分析仪 JPSJ-605型
仪器功能
• 1.LCD显示，中文操作界面 • 2.具有自动温度补偿、零氧、满度、气压和 盐度校准、断电保护等功能 • 3.具有溶解氧浓度值和温度值、溶解氧饱和 度值和温度值或电流值和温度双显示
• 4.具测量结果贮存、删除、查阅和打印等功 能，最多可贮存150套测量数据，并提供即 时打印、贮存打印两套打印模式供用户选 择 • 5.带有RS-232接口，可接TP-16型串行打印机 测量结果，选用雷磁数据采集软件可与计 算机通讯 • 6.配用本厂：DO-958-S型溶解氧电极（极谱 型覆膜式）
• 8、稳定性：（±0.20mg/L）/1h 9、电源：直流通用电源(9VDC，500mA，内 正外负) 10、外形尺寸(mm)：290×200×70 11、仪器重量：1kg 12、机箱外型编号：WXS-A001-1
---太原衡天力提供
主要技术指标
• 1、测量范围： 溶解氧：(0.00～20.00)mg/L 溶解氧饱和度：(0.0～200.0)% 温度：(-5.0～105.0)°C 2、基本误差： 溶解氧浓度：±0.30mg/L 溶解氧饱和度：±10.0%FS 温度：±0.5℃±1个字
• • • • •
3、响应时间：不大于45s(20°C时90%响ห้องสมุดไป่ตู้) 4、残余电流：不大于0.1mg/L 5、温度补偿范围：自动(0.0～40.0)°C 6、盐度校准范围：(0.0～40.0)g/L 7、气压校准范围：（77.0～110.0）k Pa
雷磁便携式溶解氧测定仪校准方法
雷磁便携式溶解氧测定仪校准方法
雷磁便携式溶解氧测定仪可以通过校准来保证测量准确度。
以下
是校准方法：
1. 准备标准溶液：取已知浓度的溶解氧标准溶液，将其放置在25℃下静置30分钟，使其达到平衡状态。
2. 校准前需要将雷磁便携式溶解氧测定仪开机，并放置在空气
中空置5-10分钟，使其与环境达到平衡。
3. 连接探头：将探头安装在测量仪上，并将探头插到标准溶液中。
4. 校准机器：根据仪器使用说明书，通过菜单选择“校准”程序，选择气体类型为氧气，并输入标准溶液的溶解氧浓度，根据仪器
提示进行校准操作，等待校准完成。
5. 检验校准结果：校准完成后，将探头插到标准溶液中，测量
氧气浓度，与标准溶液中溶解氧浓度进行比较，如果两者相差较大，
说明校准不准确，需要重新校准；如果两者相差很小，说明校准准确。
6. 完成校准后，及时清洗探头，并将设备存放在干燥，通风处，以免受潮或污染。
以上就是雷磁便携式溶解氧测定仪的校准方法。
在实际操作中，
应严格按照说明书进行操作，保证准确度和重复性。
便携型溶解氧测定仪操作说明 溶解氧测定仪操作规程
便携型溶解氧测定仪操作说明溶解氧测定仪操作规程便携型溶解氧测定仪适用于测定溶解在水中的氧气浓度或饱和度，应用于工业、电力、农业、医药、食品、科研和环保等领域。
一、初步探头检查去掉红色和黑色塑料盖，因便携型溶解氧测定仪适用于测定溶解在水中的氧气浓度或饱和度，应用于工业、电力、农业、医药、食品、科研和环保等领域。
一、初步探头检查去掉红色和黑色塑料盖，因其视为装运目的而设计，可以扔掉。
将探头底部 2.5cm浸泡于电解液中，以浸湿感应器。
轻荡电解液以漂洗薄膜，然后再装满干净的电解液；用指尖轻击薄膜的边缘，确保无气泡，并与水分别。
避开损坏薄膜，不能直接拍击薄膜的底部。
确保橡胶O型环精准地位于膜盖内。
将感应器面朝下，顺时针方向旋拧膜盖，一些电解液将会溢出。
二、校准为获得最大的精度，建议仪器常常校准。
仪器标准的校准程序通常是两个值：0.0%（零点）,100%（斜率）。
仪器校准简单，在校准之前，确定探头安装无误并极化完全，探头处于可测量状态。
初步准备：将少量的HI7040零氧液倒入一个烧杯内，假如有肯能使用塑料烧杯以降低EMC干扰。
确保电极可测量。
按ON/OFF键打开仪器。
为精准明确校准，建议等候15分钟，调整电极。
设置合适的高度系数，盐度系数设置为零。
零点校准：将电极插入HI7040零氧液中，轻轻搅动2—3分钟，按CAL键，“～”符号和“NOTREADY”字样会闪亮直到读数稳定，一旦读数稳定且偏差在范围之内u，开始闪亮“CFM”，按CFM键确认“0.0%”读数，按CAL键，仪器会回到测量模式并会记录零点校准数据。
斜率校准：建议在空气中进行斜率校准。
用大量干净清水清洗电极，去掉电极上残留的零氧液。
擦干电极头等候几分钟让读数稳定，“～”符号和“NOTREADY”字样会闪亮直到读数稳定。
一旦读数稳定，“CFM”开始闪亮，按“CFM”键确认“100.0%”D.O.值。
一旦读数稳定且在偏差范围之内。
仪器会保存数据（同时调整斜率点），仪器会记录零点校准数据，并回到测量模式。
JPBJ-608 型便携式溶解氧测定仪使用说明书
JPBJ-608型便携式溶解氧测定仪使用说明书友情提示●欢迎您选用JPBJ－608型便携式溶解氧测定仪，请您在初次使用或长时间未使用本仪器前先详细阅读使用说明书，它将帮助您更好的使用本仪器。
●仪器超过一年必须送计量部门或有资格的单位复检，合格后方可使用。
●仪器的插座必须保持清洁、干燥，切忌与酸、碱、盐溶液接触。
●仪器可供长期稳定使用。
测试完样品后，应将电极储藏于煮沸冷却后的蒸馏水中，切忌将电极浸入亚硫酸钠溶液中，因为上述溶液一旦渗透到电极腔体内，会使电极性能恶化。
●新装电解液和薄膜后，需要极化60分钟后才能使用。
目 录1 JPBJ-608型便携式溶解氧测定仪安装.............................. 1.1 开箱......................................................................................1.2 JPBJ-608型便携式溶解氧测定仪安装............................. 1.3 电化学传感器（氧电极）的安装.................................. 1.4 氧电极的使用注意......................................................... 2 JPBJ-608型便携式溶解氧测定仪操作指南.......................2.1 简介.................................................................................2.1.1 术语解释...............................................................2.1.2 JPBJ-608型便携式溶解氧测定仪的特点........ 2.1.3 仪器主要技术性能............................................... 2.1.4 JPBJ-608型便携式溶解氧测定仪图示........... 2.1.5 使用溶解氧测定仪的方法.................................2.2 操作基本知识................................................................ 2.2.1 启动JPBJ －608型溶解氧测定仪................... 2.2.2 溶解氧电极测量................................................ 2.2.3 溶解氧电极的标定........................................... 2.2.4 其他仪器功能.................................................... 2.2.5 关闭JPBJ-608型便携式溶解氧测定仪...........222 56 7 7 7 7 10 1216 16 17 19 20 23 293 仪器的维护与维修............................................................... 3.1 维护............................................................................. 3.2 故障排除...................................................................... 3.3 电极的保养、维护和贮存........................................... 3.3.1 电极的保养和维护............................................. 3.3.2 溶解氧电极的储存......................................... 4 JPBJ-608型便携式溶解氧测定仪的附件信息................. 5 附录....................................................................................... 附录1：.............................................................................. 附录2：本系列产品订购信息 (30)303031313232 33 33 341 JPBJ-608型便携式溶解氧测定仪安装1.1 开箱在溶解氧测定仪（套装）装运包装箱中可找到以下部件：1． JPBJ-608型便携式溶解氧测定仪 1台2． DO-958-BF溶解氧电极 1支1.2 JPBJ-608型便携式溶解氧测定仪安装 仪器组成仪器整机图(图1)仪器由电子单元和电极系统组成，电极系统由极谱式氧电极（DO-958-BF型溶解氧电极）构成，可以同时测量溶液溶解氧值和温度值。

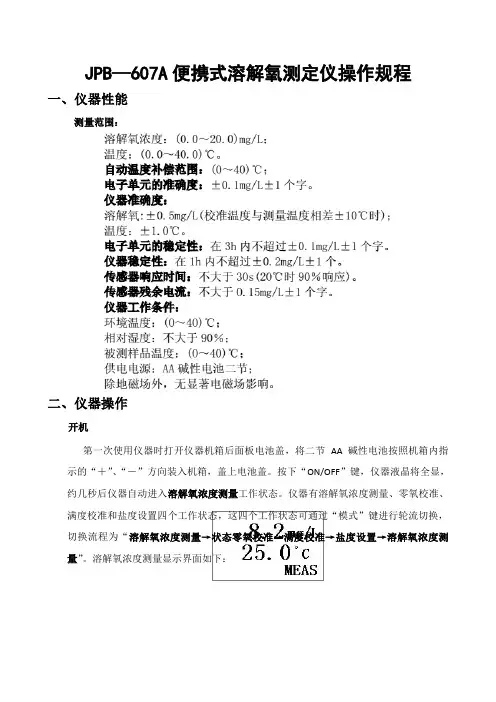

JPB—607A便携式溶解氧测定仪操作规程
JPB—607A便携式溶解氧测定仪操作规程一、仪器性能测量范围：二、仪器操作开机第一次使用仪器时打开仪器机箱后面板电池盖，将二节AA 碱性电池按照机箱内指示的“＋”、“－”方向装入机箱，盖上电池盖。
按下“ON/OFF”键，仪器液晶将全显，约几秒后仪器自动进入溶解氧浓度测量工作状态。
仪器有溶解氧浓度测量、零氧校准、满度校准和盐度设置四个工作状态，这四个工作状态可通过“模式”键进行轮流切换，切换流程为“溶解氧浓度测量→状态零氧校准→满度校准→盐度设置→溶解氧浓度测量”。
溶解氧浓度测量显示界面如下：警告：当长时间不使用本仪器时，请打开仪器后盖，取出电池。
注意：当仪器未接DO-957 氧电极或电极内的温度电极损坏时仪器显示温度值为℃，溶解氧值按照℃进行测量补偿。
校准功能在溶解氧浓度测量前，为了获得准确的测量结果，溶解氧电极必需进行极化、校准。
仪器具有零氧校准、满度校准和盐度设置。
极化：新电极、24 小时以上不进行使用的电极或更换电解液的电极，电极需30～60 分钟通电极化时间，电极离开仪器或关机 1 小时内需要5～25 分钟通电极化时间，极化后，才能进行校准、测量。
零氧校准将溶解氧电极放入5%的新鲜配制的亚硫酸钠溶液中，在仪器处于溶解氧测量工作状态下，按“模式”键，仪器即进入“零氧校准”工作状态，待读数稳定后，按“确定”键，贮存电极当前的零氧值，零氧校准结束。
此时，仪器还处于“零氧校准”工作状态。
再按“模式”键，仪器进入“满度校准”工作状态。
零氧校准显示界面如下：满度校准把溶解氧电极从溶液中取出，用水冲洗干净，用滤纸小心吸干薄膜表面的水分，并放入盛有蒸馏水容器（如三角烧瓶、高脚烧杯中）靠近水面的空气上或者放入空气中，但电极表面不能占上水滴，在仪器处于“零氧校准”工作状态下，按“模式”键，仪器即进入“满度校准”工作状态，待读数稳定后，按“确定”键，贮存电极当前的满度值，满度校准结束。
此时，仪器还处于“满度校准”工作状态。
JPBJ-608型便携式溶解氧测定仪使用说明
JPBJ－608型便携式溶解氧测定仪使用说明书（2006）上海精密科学仪器有限公司JPBJ－608型便携式溶解氧测定仪使用说明书目录1 概述2 仪器主要技术性能3 仪器结构4 仪器使用5 仪器的维护与维修6 仪器的成套性7 附录1 概述欢迎您选用JPBJ－608型便携式溶解氧测定仪，请您在初次使用或长时间未使用本仪器前先详细阅读使用说明书，它将帮助您更好的使用本仪器。
1.1 适用范围JPBJ－608型便携式溶解氧测定仪是一台智能型的分析仪器，可用于自来水水源监测、水产养殖场、环保、污水处理厂、饮料行业及科研单位等部门对水体溶解氧的测定。
仪器外形新颖、携带方便，适用于现场和野外操作。
同时仪器电池连续工作寿命长，可作为实验室的常规分析设备。
1.2 仪器特点●仪器可进行溶解氧浓度、溶解氧饱和度、电极电流及温度测量。
●仪器采用微处理器技术，具有自动温度补偿功能，可进行零氧校准、满度校准、气压校准和盐度校准。
●仪器具有数据断电保护功能，在仪器关机后或非正常断电情况下，仪器内部贮存的测量数据和设置的参数不会丢失。
●仪器采用低功耗设计，有欠压显示标志。
仪器对测量结果可以贮存、删除、查阅。
最多可贮存各100套氧浓度、氧饱和度和电极电流测量的实验数据。
●仪器带有RS－232接口，可接TP－16型串行打印机打印当前测量结果或贮存的数据；亦可接计算机通讯，传递当前测量数据或贮存数据。
●仪器采用宽屏幕液晶显示，数字清晰，同时具有操作提示功能，使用简单方便。
采用新型材料PC面板，可靠性好。
●仪器机箱防护等级为IP65，防水防尘，适用于野外作业。
1.3 仪器功能仪器具有两种工作状态，测量状态和模式状态。
测量状态下可以测量氧浓度、氧饱和度和电极电流，您可以按键切换显示。
1 仪器在测量状态下，可以按键切换到模式状态。
下表显示了在相应状态下的各种仪器功能。
22 仪器主要技术性能2.1 测量范围溶解氧浓度：(0.00～19.99)mg/L；溶解氧饱和度：(0.0～199.9)%；温度：(0.0～40.0)℃。
日博JPB-607A 型便携式溶解氧测定仪使用说明书
目录1 仪器介绍................................................................................................. - 1 -1.1 简介.......................................................................................... - 1 -1.2 技术指标.................................................................................. - 2 -1.3 主要功能.................................................................................. - 3 -2 安全提示................................................................................................. - 4 -3 专业术语................................................................................................. - 5 -4 仪器结构及安装..................................................................................... - 6 -4.1 仪器结构.................................................................................. - 6 -4.2 仪器的安装.............................................................................. - 7 -4.2.1 便携式腕带安装............................................................... - 7 -4.2.2 电极的安装....................................................................... - 8 -5 仪器操作................................................................................................. - 9 -5.1 屏幕标识 .......................................................................... - 9 -5.2 按键功能 ........................................................................ - 12 -5.3 仪器基本操作........................................................................ - 13 -5.3.1 开关机............................................................................. - 13 -5.3.2 功能设置......................................................................... - 14 -5.3 电极标定................................................................................ - 18 -5.3.1 准备溶解氧电极............................................................. - 18 -5.3.2 溶解氧电极的标定......................................................... - 19 -5.4 测量........................................................................................ - 21 -I5.4.1 测量开始前的准备......................................................... - 21 -5.4.2 测量结果......................................................................... - 21 -6 仪器维护与故障排除........................................................................... - 23 -6.1 仪器的维护............................................................................ - 23 -6.2 电极的使用和维护................................................................ - 24 -6.3 常见故障排除........................................................................ - 24 -7 技术支持............................................................................................... - 25 -7.1 技术咨询................................................................................ - 25 -7.2 操作指导................................................................................ - 25 -7.3 售后服务 ........................................................................ - 25 -7.4 配件采购................................................................................ - 26 -7.5 联系方式................................................................................ - 26 -1 仪器介绍1.1 简介JPB-607A型便携式溶解氧测定仪，适用于现场和野外使用，可同时显示溶解氧值和温度值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1 适用范围
规范JPBJ-608型便携式溶解氧测定仪操作维护规程，保证仪器的正确运行和检测工作的顺利进行，适用于JPBJ-608型便携式溶解氧测定仪的使用、维护与保养。
2 仪器
2.1 名称：JPBJ-608型便携式溶解氧测定仪(雷磁)
2.2 技术参数:
型号JPBJ-608型便携式溶解氧测定仪
测量范围溶解氧浓度：0.00-19.99mg/L；饱和度0.0-199.9%；温度0.0-40.0℃
电子单元基本误差溶解氧浓度：±0.10mg/L；溶解氧饱和度：±2.5%；温度：±0.3℃仪器基本误差溶解氧浓度：±0.30mg/L；溶解氧饱和度：±10.0%；温度：±0.5℃电子单元稳定性±0.10mg/L/3h
仪器稳定性±0.20mg/L/1h
仪器重复性0.15mg/L
响应时间不大于45s
零值误差不大于0.10mg/L
工作环境防护等级IP65
供电电源4节AA碱性电池
外形尺寸(mm) 210*86*50
重量(kg) 0.5
最大额定功率35mW
3操作方法
3.1校准
3.1.1零氧标定
将溶解氧电极放入5%的新鲜配置的亚硫酸钠溶液中，在仪器处于测量状态下，按“模式”，仪器即进入模式选择状态，按上下键选择“ZERO”模式；或仪器处于模式选择状态下，按上下键选择“ZERO”模式，按“确定”键进入零氧标定功能状态，待读数稳定后按“确认”键，仪器退出“ZERO”模式状态，进入模式选择状态，零氧标定结束。
3.1.2满度标定
把溶解氧电极从溶液中取出，用水冲洗干净，用滤纸小心吸干薄膜表面的水分，并放入盛有蒸馏水容器，靠近水面的空气上或者放入空气中，但电极表面不能沾上水滴，在仪器处于测量状态下，按“模式”键，再按上下键选择“Full”模式状态，按“确定”键仪器进入满度标定功能状态，待读数稳定后按“确定”，待读数稳定后按“确认”键，仪器退出“Full”状态，进入模式选择状态，满度标定结束。
3.1.3盐度标定
溶解氧值与盐度值有关，仪器内部预设的盐度值为0.0g/L，测量前应选择合适的盐度值。
在仪器处于测量状态下，按“模式”键，仪器进入选择状态，按上下键选择“Salt”模式状态；或者仪器处于模式选择状态，直接按上下键选择“Salt”模式状态，按“确定”键即进入盐度标定功能状态。
此时，仪器显示当前设定的盐度值，可以按上下键修改盐度值，修改为实际盐度值后，按“确定”键，则完成盐度校准设定功能，自动退出“Salt”模式状态，进入模式选择状态。
3.1.4气压标定
仪器测得的溶解氧值与大气压值有关，仪器内部预设的大气压值为101.3Pa，测量前应选择合适气压值。
在仪器处于测量状态下，按“模式”键，进入模式选择状态，按上下键选
择“Air”，按“确定”进入气压标定功能状态，此时，仪器显示当前设定的大气压值，可以按上下键修改气压值，修改为实际气压值后，按“确定”键，完成气压校准设定功能，自动退出“Air”状态，进入模式选择状态。
3.2测量
3.2.1按“ON/OFF”键，仪器液晶全显，约2秒后仪器自动进入测量工作状态
3.2.2将氧电极用蒸馏水清洗后插入被测溶液，仪器开机后即可进行测量，仪器在测量状态下同时计算溶解氧氧浓度，饱和度和电极电流值，可以按“Do/I/%”进行测量状态切换显示。
3.2.3溶解氧浓度测量：在溶解氧浓度测量状态下，将溶解氧电极用蒸馏水清洗后插入被测溶液，仪器开机后即可进行测量。
仪器显示当前被测溶液的溶解氧浓度值和稳定值，浓度单位为“mg/L”，液晶右下角显示“Measure”表示处于氧浓度测量模式。
3.2.4溶解氧饱和度测量：在溶解氧饱和度测量状态下，仪器显示当前的溶解氧饱和度值和温度值，饱和度单位“%”。
液晶右下角显示“Measure”表示处于氧饱和度测量模式
3.2.5电极电流值测量：在电极电流值测量状态下，仪器显示当前的电极电流值和温度值，单位缺省为“nA”，液晶右下角显示“Measure”表示处于电极电流测量模式。
3.2.6当仪器处于测量工作状态时，按“贮存”，仪器显示“Save”标志和在副显示器上显示贮存数据的序列号，表示仪器正在贮存数据，当仪器完成贮存后，仪器将返回测量状态。
3.2.7测量完毕，用蒸馏水清洗电极，关闭仪器。
4仪器维护
4.1仪器的插座必须保持清洁、干燥、切忌与酸、碱、盐溶液接触
4.2溶解氧电极不用时，应将电极存储在煮沸冷却后的蒸馏水中
4.3仪器长时间不用时，应将电池取出
5期间核查
5.1仪器检定周期为1年，每2次检定之间对本仪器进行1次期间核查。
5.2检查仪器各部件是否正常，各易损零部件有无松动、老化现象，及时更换。
5.3期间核查结果处理
对以上检查结果，应填写“仪器设备期间核查表”，在期间核查过程中若发现仪器工作不正常或评定指标未能达到规定要求，应及时通知设备管理员，由设备管理员组织有关人员确定，并组织维修或送检，维修后的仪器经检定或核查达到技术性能要求后方能投入使用。
6相关文件及表单
6.1 《JPBJ-608型便携式溶解氧测定仪使用说明书》。
