蒸发式冷风扇的特点
七种蒸发冷却冷凝技术简介
七种蒸发冷却冷凝技术简介一、直接蒸发冷却空调技术空气和水发生直接接触时，空气不断地将显热传递给水降低自身温度,同时水由于吸热释放出汽化潜热，这种利用空气的显热换得潜热的过程就是直接蒸发冷却过程。
利用该原理的直接蒸发冷却空调按照降温形式可分为冷雾式直接蒸发冷却空调和冷风式直接蒸发冷却空调。
1.1冷雾式直接蒸发冷却空调1.1.1高压微雾型图1所示为高压微雾型冷雾式直接蒸发冷却空调器,其工作原理是利用高压柱塞泵将水压提高至7MPa,然后将加压后的水经耐高压管线输送至专业喷嘴将其雾化，产生直径为3~15um的微雾颗粒，使其能够迅速从空气中吸收热量完成汽化并扩散，从而达到空气加湿、降温的目的。
高压微雾型冷雾式直接蒸发冷却空调器应用比较广泛，不仅可以用于室内，户外场所同样适用。
1.1.2汽水混合汽水混合型冷雾式直接蒸发冷却空调器的加湿过程可分为引射和雾化2个部分。
具有一定压力(O.Γ1.0MPa)的压缩空气通过特制的喷嘴腔，进行合理的配置和导流，在喷嘴口形成负压区，由于负压作用，集水器中的水连续不断地被引射到喷嘴腔内。
被引射的水通过自动控水装置集存于集水器内，为高压空气引射喷雾提供了无压水源。
压缩空气与被引射水的流速不同，2股流体在喷嘴腔内以设定的流量和流向有序地流动。
雾化过程中较高压力的压缩空气能量传递给较低压力的水，使水的能量增高。
2股流体在喷嘴出口处混合喷出，混合过程中高压空气与水流发生动量交换，与水进行剧烈摩擦与碰撞，利用空化效应将水充分雾化成细小的水珠。
当汽水混合流体从喷嘴高速喷出时，又与外界大气中的空气进行摩擦接触，从而将水滴进一步撕碎，水滴的直径可达5~10um,从而达到良好的雾化效果。
1.2冷风式直接蒸发冷却空调1.2.1蒸发式冷气机（冷风扇）蒸发式冷气机是利用淋水填料层直接与待处理的室外空气接触，由于喷淋水的温度一般都低于待处理空气（即新风）的温度，空气不断将自身显热传递给水而得以降温；与此同时，部分喷淋水（循环水）会因不断吸收空气中的热量而蒸发，蒸发后的水蒸气被气流带入室内，于是，新风既得以降温，又实现了加湿。
蒸发式冷凝器冷水机组的产品优势
降膜蒸发式冷凝器原理降膜蒸发式冷凝器是以水和空气作冷却介质，利用水的蒸发带走冷凝热量。
冷却水由水泵送到冷凝器上部的喷水盘里，冷却水均匀地喷淋在冷凝板管的外表面，形成一层很薄的水膜。
板管内高温高压的气态制冷剂被冷凝板管外的冷却水吸收热量，冷凝成液态制冷剂。
同时板管外表面的冷却水中的一小部分吸收热量蒸发成水蒸汽，大部分落入下部的集水箱内。
排热风机推动空气流经过冷凝板管促使水膜蒸发，强化冷凝板管外侧换热，而且吸收热量的水滴在下落过程中被空气冷却。
蒸发的水分以水蒸汽的形式被空气迁移到大气中。
优势WARM降膜蒸发式冷凝（三集一体机）机组引进欧洲领先的设计和研发制造经验，高效涡旋压缩机(双螺杆压缩机)设计技术，结合采用自主专利新型TUBE-TO-PLATE连续降膜蒸发冷却技术，表面无焊缝、零焊点、全不绣钢材质蒸发式冷却器，欧洲专利高效抗冻型干式蒸发器等制冷部件，经最佳匹配优化，集高效节能（消耗更小的电力为减轻大气温室效应做出贡献）、节水、稳定可靠、易于维护，低运行成本等特点于一身，是酒店、宾馆、写字楼、学校、医院和工厂企业等众多建筑物合中央空调系统的首选。
节能点一：（水冷节能）水冷节能：机组的水冷冷凝器，相对于一般风冷机组来说，降低制冷系统冷凝压力和压缩机排气压力，减少压缩机输入功率，实现节能的目的。
节能点二：（降膜蒸发节能）机组采用降膜蒸发式水冷冷凝器，其表面有一层特殊金属涂层，由机内冷却水管喷出的水雾，在冷凝器盘管表面可形成一道连续下降的薄膜，换热后形成水蒸汽经风扇排出机组，表面无干点，不形成水珠，利用水的汽化潜热将机组的热量排走，提高水冷冷凝器的换热效率，相比市面上普通的双冷源机组效率提升在10%以上。
节能点三：（双级冷却/吸热节能）在夏季制冷时，由压缩机产生的高温高压制冷剂气体，先进入风冷冷凝器进行预冷却，再进入水冷冷凝器进行深度冷却，相比普通的水冷机组，散热效果更佳，也更加节能。
冬季是夏季的逆过程。
冷风机

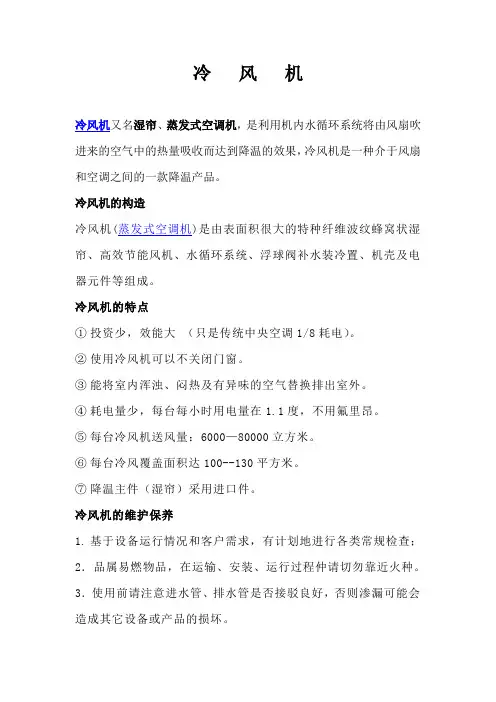

冷风机冷风机又名湿帘、蒸发式空调机，是利用机内水循环系统将由风扇吹进来的空气中的热量吸收而达到降温的效果，冷风机是一种介于风扇和空调之间的一款降温产品。
冷风机的构造冷风机(蒸发式空调机)是由表面积很大的特种纤维波纹蜂窝状湿帘、高效节能风机、水循环系统、浮球阀补水装冷置、机壳及电器元件等组成。
冷风机的特点①投资少，效能大（只是传统中央空调1/8耗电）。
②使用冷风机可以不关闭门窗。
③能将室内浑浊、闷热及有异味的空气替换排出室外。
④耗电量少，每台每小时用电量在1.1度，不用氟里昂。
⑤每台冷风机送风量：6000—80000立方米。
⑥每台冷风覆盖面积达100--130平方米。
⑦降温主件（湿帘）采用进口件。
冷风机的维护保养1.基于设备运行情况和客户需求，有计划地进行各类常规检查；2．品属易燃物品，在运输、安装、运行过程仲请切勿靠近火种。
3．使用前请注意进水管、排水管是否接驳良好，否则渗漏可能会造成其它设备或产品的损坏。
4．装时请检查电机状况，请勿使用容量不正确的保险线或其他金属丝。
5．保证降温效果，空气比较浑浊的地区可考虑加装过滤网。
6．对湿度、温度有严格要求的场所，应请教专业人员指导使用。
7．在运行过程仲有任何异常情况，请通知本公司或经销维修点进行维修。
冷风机适用范围※纺织、食品、玻璃、陶瓷、电子、化工化纤、烘焙、冶金、五金、皮革等铸造生产业；※电镀、电子、制鞋、印染、塑料、制衣、印刷、包装、食品等加工业；※医院、候诊室、学校、候车室、超级商场、洗衣房；※菜市场、大型娱乐中心、地下停车场、车站等公共场所；※温室、花卉、家禽、各种蘑菇、菌类种植、畜牧等种养殖场；河北国恩制冷设备有限公司。
怎么选风冷、水冷、蒸发冷？
怎么选风冷、水冷、蒸发冷？经常有人问到风冷，水冷和蒸发冷哪个好的问题，在此我们共同探讨一下。
结合实际经验做如下论述。
(考虑到大型制冷机组的风冷冷凝器数量偏多，通常很难布置，另一方面，过小的水冷制冷机组也不利于使用，因而对中等的风冷机组和与之相同的水冷制冷机组进行比较。
)一、系统结构：风冷式机组采用空气冷却方式（风扇降温）；水冷机组采用冷却水冷却方式，水泵加冷却塔及循环管路对机组循环降温。
因此风冷机组只需风冷冷凝器即风扇即可。
而水冷冷水机组需配冷却塔，水泵、循环管路。
从结构上水冷要复杂于风冷。
二、适用范围：风冷制冷机组适用于所处地域水源紧张的地区；对年运行时数越长的制冷系统采用风冷制冷机组越有利；风冷制冷机组的年度综合费用低于水冷系统，但水冷系统若管理得法，补水量控制在3％以下，则水冷机组的年度费用要低于风冷系统。
风冷冷水机组采用空气冷却方式，省去了冷却水系统所必不可少的冷却塔、冷却水泵和管道系统，避免水质过差地区造成冷凝器结垢、水管堵塞，还节约了水资源，是目前制冷设备产品中，保养维修最经济、简单的机种。
三、冷量上看：例如20HP比泽尔中高温压缩机4NCS20.2，在蒸发温度0度冷凝温度50度时为38.6KW冷量，功率13.65KW，而水冷在相同工况时冷量为44.5KW，功率为12.1KW。
从冷量和用电量来说略优于风冷机组。
但水冷水泵功率冷却塔风扇功率还未加入计算。
水冷系统缺点：对于开式冷却循环水系统，由于冷却水吸收热量后，与空气接触，CO2逸入空气中，水中溶解氧和浊度增加，造成冷却循环水系统有4大问题：腐蚀、结垢、菌藻滋生及污泥。
如果不对水质进行处理将严重损坏制冷设备，大幅度降低热交换效率，造成能源的浪费。
因此，对系统水进行缓蚀、阻垢、杀菌灭藻处理是十分重要的。
风冷系统缺点：风冷制冷机组单位制冷量的耗电量略高于水冷机组，但风冷机组的年度综合费用与水冷机组基本持平稍低。
技术经济分析结果表明，对于中、小型制冷机组配置风冷冷凝器是合理的。
工业冷风机原理和主要特点
工业冷风机原理和主要特点工业冷风机（蒸发式冷风机）、(蒸发式冷却机）降温原理是：当风机运行时进入腔内产生负压，使机外空气流过多孔湿润的湿帘表面迫使过帘空气的干球温度降至接近于机外空气的湿球温度，即冷风机出口冷风机，点击放大高清图的干球温度比室外干球温度低5-12℃(干热地区可达15℃)，空气愈干热，其温差愈大，降温效果越好。
由于空气始终是从室外引进室内，（这时候叫正压系统）所以能保持室内空气的新鲜；同时由于该机利用蒸发降温原理，因此具有降温和增湿的双重功能(相对温度可达75%左右)，在纺织、针织等车间使用，不但能改善降温增温条件，而且还能净化空气，减少针纺过程中的针断丝率，提高针纺织产品的质量。
冷风机（蒸发式冷气机）的四周装有使用特种材料的蜂窝状湿帘，具有很大的表面积，通过水循环系统对湿帘不断增湿；在湿帘冷风机内装有高效低噪节能风机，当风机运行时，湿帘冷风机的产生负压，使机外空气流经多孔湿润的湿帘进入机内，由于湿帘上水的蒸发吸收热量，迫使统经湿帘的空气降温。
同时由于湿帘上的水向流经湿帘的空气蒸发，增大了空气的湿度，因此湿帘冷风机具有降温增湿的双重功能。
帘不断增湿；在湿帘冷风机内装有高效低噪节能风机，当风机运行时冀水冷风机点放大，湿帘冷风机的产生负压，使机外空气流经多孔湿润的湿帘进入机内，由于湿帘上水的蒸发吸收热量，迫使统经湿帘的空气降温。
同时由于湿帘上的水向流经湿帘的空气蒸发，增大了空气的湿度，因此湿帘冷风机具有降温增湿的双重功能。
冷风吹出来的效果就像人站在海边的感觉，舒适凉爽。
特点1、完全环保型产品：它是无压缩机、无冷煤、无污染的环保型产品，它是利用室外全新鲜空气蒸发冷却原理降温并与室内进行对流换气从而达到室内通风降温的目的。
2、运行成本低：可快速收回投资：与传统压缩机空调系列相比，耗电量只有其1/8-1/10。
3、降温效果明显：在较潮湿地区（如南方地区），一般能达到5-9℃左右的明显降温效果；在特别炎热干燥地区（如北方、西北地区），降温幅度大约能达到10-15℃左右。
蒸发式冷风机使用说明
蒸发式冷风机使用说明蒸发式冷风机使用说明蒸发式冷风机是一种新型的空气调节设备，它可以通过水的蒸发来降低空气温度，同时还能够净化空气。
下面就为大家详细介绍一下蒸发式冷风机的使用说明。
一、产品介绍1.产品概述：蒸发式冷风机是一种采用环保材料制造的小型空气调节设备，它通过水的蒸发来降低空气温度，同时还能够净化空气。
2.产品特点：蒸发式冷风机具有体积小、噪音低、节能环保等特点，适合于家庭、办公室、商店等小型场所使用。
3.产品结构：蒸发式冷风机主要由水箱、水泵、风扇、过滤器等部件组成。
二、使用方法1.准备工作：将蒸发式冷风机放置在通风良好的地方，并将其插入电源插座。
2.加水操作：打开水箱盖子，在水箱中加入适量清洁干净的自来水或矿泉水，注满后盖上盖子。
3.启动操作：将电源插头插入插座，按下开关键，蒸发式冷风机即可开始工作。
4.调节温度：蒸发式冷风机的温度调节一般有三档，可以根据需要选择不同的档位。
通常情况下，第一档为自然风，第二档为低速制冷，第三档为高速制冷。
5.清洁维护：使用一段时间后，需要对蒸发式冷风机进行清洁维护。
首先要切断电源，并将水箱中的水倒掉。
然后用清水或者中性洗涤剂清洗过滤器、水箱等部件，并擦干后再重新组装。
三、注意事项1.使用前请先仔细阅读产品说明书，并按照说明书正确操作。
2.在加水时，请勿超过最高水位线。
3.使用过程中请勿将手伸入蒸发式冷风机内部或触碰其运转部件。
4.在清洁维护时，请务必切断电源并等待设备完全停止运转后再进行操作。
5.请勿在潮湿环境下长时间使用蒸发式冷风机，以免影响其正常使用寿命。
四、常见问题解答1.蒸发式冷风机为什么不能制冷？答：可能是因为水箱中的水不足或者过滤器被堵塞了。
可以检查一下水箱和过滤器，如果发现问题可以及时清洗和更换。
2.蒸发式冷风机使用一段时间后会出现异味，怎么办？答：可能是因为过滤器没有及时清洗，导致细菌滋生。
可以将过滤器取出来用清水或中性洗涤剂清洗干净后再重新组装。
蒸发式冷风扇的特点
第四部分：蒸发式冷风扇卖点4.1 美的蒸发式冷风扇现有产品系列4.2蒸发式冷风扇结构原理介绍4.3 2010年蒸发式冷风扇四大核心卖点美的蒸发式冷风扇——全过滤更健康◆1、健康过滤（全过滤-----健康概念）：•风过滤：过滤网-----健康水洗滤芯-----风道/风轮杀菌抑菌-----出风口•水过滤：抗菌水箱-----过滤网-----水管净化 -----抑菌水循环系统•抗菌因子：独有MD T-Znow抗菌因子（四针状氧化晶须），高效抗菌更健康•健康负离子：清新空气◆2、可洁健康水洗滤芯：•添加MD T-Znow抗菌因子（四针状氧化晶须），具有杀菌、抗菌、抑菌的作用•滤芯特点----可洁（浸泡、冲洗等清洁方式）、寿命长、无异味、杀菌◆3、电机-----静音、寿命长等卖点◆4、新一代千叶风轮----风量更大、噪音更低健康概念的一系列话术（可选择性作答）1）独有MD-Znow抗菌因子，高效抗菌清新空气美的健康蒸发式冷风扇特别添加MD-Znow抗菌因子（四针状氧化锌晶须），令冷风扇由内而外真正实现高效抗菌、彻底分解甲醛等有害气体，净化室内空气，全面呵护家人健康。
2）全风道抗菌美的健康蒸发式冷风扇创新的全风道抗菌系统，从进风到出风精密把控空气净化过滤的关键环节，全面捍卫您和家人的健康呼吸。
3）抑菌水循环，有效防止细菌滋生创新的抑菌水循环系统，有效抑菌、杀菌，防止水循环过程中滋生细菌和水质污染，充分保证吹出空气中的水分健康纯净。
4）健康水洗滤芯，超强过滤易洁净采用健康水洗滤芯，长效过滤有害细菌，安全环保无异味，与普通湿帘相比，韧性好，不易破损，适合随意清洗，更持久耐用。
4.4 2010年蒸发式冷风扇部分产品其他功能卖点1、前开门设计加水方便；打开前门及可加水，占地小，十分方便；2、旋转格栅送风柔和-------Q款冷风扇采用旋转格栅，改善蒸发式冷风扇送风范围小的缺点，同时推广健康蒸发式冷风扇；3、冷暖空间一键切换；冷暖型冷风扇行业特有（其他品牌是手动机械切换，操作不便），操作方便。
蒸发式冷风扇制冷性能评价及试验方法研究
蒸发式冷风扇制冷性能评价及试验方法研究金利江; 何晓波【期刊名称】《《家电科技》》【年(卷),期】2019(000)004【总页数】4页(P68-71)【关键词】蒸发量; 能效比(EER)【作者】金利江; 何晓波【作者单位】浙江方圆检测集团股份有限公司浙江杭州 310018【正文语种】中文1 引言蒸发式冷风扇（以下简称“冷风扇”）是一种利用水的蒸发吸热原理，以强制的风力通过加湿过滤材料，而使空气温度降低，相对湿度增加，从而实现空气调节作用的器具。
冷风扇产品在国内外应用十分普及，被广泛应用于住房居室及传统的工业建筑领域中，实现居室的舒适性降温，其蒸发冷却技术也发展得较为成熟。
我国蒸发式冷风扇国家标准GB/T 23333-2009已于2009年正式实施，其能效等级评定要求QB/T 4977-2016也于2017年实施，但并未被强制执行，其中也有标准本身的原因，相关人员对标准中主要性能指标的试验及计算方法存在理解差异，难以有效执行冷风扇标准及推动产品检测的进程。
2 冷风扇工作原理分析冷风扇的工作原理为直接蒸发冷却。
从热力学讲，其降温过程是等焓变化的，即在不考虑风机工作时产生热量的情况下，把空气中的显热转化为潜热。
水从液态转变为汽态的相变过程中所传递的热量是潜热，水汽化吸收的热量即为汽化潜热。
在整个相变过程中，空气中的显热量降低，潜热量增加，但保持了全热的不变。
冷风扇工作原理如图1、图2所示。
流经冷风扇的空气（N）经过等焓降温处理后，由出风口（O）送出，一部分空气排出室外（R），另一部分空气则与室外空气（I）混合后再次进入冷风扇。
图中：tn—冷风扇进口空气干球温度；to—冷风扇出口空气干球温度；twi—冷风扇进口空气湿球温度；tos—冷风扇出口空气湿球温度；tr—室内排气温度；dn—进风空气含湿量；do（dr）—出风空气含湿量；hi—室外空气焓值；ho—室内空气焓值。
3 冷风扇制冷性能及试验方法通过对空调装置的制冷性能进行比对分析可知，空调装置的制冷性能是通过降低室内空气温度能力的大小来评价的，即除去室内热量的能力的大小来评价其制冷性能的好坏。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第四部分：蒸发式冷风扇卖点4.1 美的蒸发式冷风扇现有产品系列
4.2蒸发式冷风扇结构原理介绍
4.3 2010年蒸发式冷风扇四大核心卖点
美的蒸发式冷风扇——全过滤更健康
◆1、健康过滤（全过滤-----健康概念）：
•风过滤：过滤网-----健康水洗滤芯-----风道/风轮杀菌抑菌-----出风口
•水过滤：抗菌水箱-----过滤网-----水管净化 -----抑菌水循环系统
•抗菌因子：独有MD T-Znow抗菌因子（四针状氧化晶须），高效抗菌更健康
•健康负离子：清新空气
◆2、可洁健康水洗滤芯：
•添加MD T-Znow抗菌因子（四针状氧化晶须），具有杀菌、抗菌、抑菌的作用
•滤芯特点----可洁（浸泡、冲洗等清洁方式）、寿命长、无异味、杀菌◆3、电机-----静音、寿命长等卖点
◆4、新一代千叶风轮----风量更大、噪音更低
健康概念的一系列话术（可选择性作答）
1）独有MD-Znow抗菌因子，高效抗菌清新空气
美的健康蒸发式冷风扇特别添加MD-Znow抗菌因子（四针状氧化锌晶须），令冷风扇由内而外真正实现高效抗菌、彻底分解甲醛等有害气体，净化室内空气，全面呵护家人健康。
2）全风道抗菌
美的健康蒸发式冷风扇创新的全风道抗菌系统，从进风到出风精密把控空气净化过滤的关键环节，全面捍卫您和家人的健康呼吸。
3）抑菌水循环，有效防止细菌滋生
创新的抑菌水循环系统，有效抑菌、杀菌，防止水循环过程中滋生细菌和水质污染，充分保证吹出空气中的水分健康纯净。
4）健康水洗滤芯，超强过滤易洁净
采用健康水洗滤芯，长效过滤有害细菌，安全环保无异味，与普通湿帘相比，
韧性好，不易破损，适合随意清洗，更持久耐用。
4.4 2010年蒸发式冷风扇部分产品其他功能卖点
1、前开门设计加水方便；打开前门及可加水，占地小，十分方便；
2、旋转格栅送风柔和-------Q款冷风扇采用旋转格栅，改善蒸发式冷风扇送风范围小的缺点，同时推广健康蒸发式冷风扇；
3、冷暖空间一键切换；冷暖型冷风扇行业特有（其他品牌是手动机械切换，操作不便），操作方便。
4、增加睡眠模式（静音）-------根据消费者需求，10年新品中高端以上产品都有此功能；
5、负离子清新自然；设有负离子发生器
6、智能滑盖美观防尘；-T/T1两款冷风扇特采用高端空调最新的工艺制造技术-自动滑动式出风口设计
7、多段摆风立体送风；-T冷风扇特有左右、上下、立体摆风；
8、智能式触摸按键；
9、高储能冰晶强劲制冷。
◆蒸发式冷风扇功能话述
1、新一代千叶风轮设计
•美的采用新一代千叶风轮设计，更静音，让您在晚上既能享受清爽凉风，又能拥有良好睡眠；风量更大，高达500m3/h。
•即50立方米的房间，每小时空气可通过蒸发式冷风扇加湿、过滤10次。
2、人性化设计
•机器底部附带脚轮，方便老人、小孩移动。
此外脚轮有PVC软胶外包，防止刮花地板；闪抽式抗菌水箱，随时换水，随时清洁，时刻
保证水箱的无菌洁净。
3、多重安全设计
•独创直流式水泵设计，让水流更加顺畅，声音更小，蒸发效果更好。
•缺水自动断电保护，有效保护电机、避免缺水引起的电机干烧，延长电机使用寿命。
•超大观水窗,随时随地可监测水位。
4、魔幻冰晶，高效储能制冷
•冰晶是一种高分子均聚物的水溶物的水凝胶，其无色无毒无味，化学性质稳定，只要不外漏食用是非常安全的，放心使用。
•美的专利魔幻冰晶，可自由搭配组合，更丰富生活趣味，同时魔幻冰晶六个释冷表面积更大，冷却效果更明显。
5、独有快捷操作：美的独创的冷暖切换一键通电子幕帘，轻轻一按，便可实现冷暖风的转换，方便快捷，真正的实现了一机四季用，无需频繁收藏。
6、完美吹风方式
•120度广角送风，出风细腻柔和，空气流通顺畅、更显平稳，体感更舒适让我们的居室环境更加舒适。
7、一机多用（冷暖机型等）
•夏天可以当空调用：机身内置冰晶盒或水，所以其吹出来的风要比室温低2-4度，比风扇的风要舒服,相对于空调还可以有效避免“空
调病”。
•冬天可以当取暖器用：具有暖风功能，冬天可以当取暖器。
因为附带水箱，冬天取暖不干燥，比单纯取暖器取暖更优越。
•可以当纯净型加湿器用：蒸发式冷风扇内部具有美的独有的可洁性健康水洗滤芯，而且加湿量最高达800ml/h（-T型号产品）。
•有空气净化功能：通过合理的风道设计，独具进风口过滤、水过滤、全风道杀菌、抗菌水箱等结构功能，可以有效清除空气中大量的氨、
甲醛等有害气体；过滤香烟中的尼古丁等有害物质，达到水洗空气
的效果。
•还可以当风扇用：风量更大，出风更细腻柔和，空气流通顺畅、更显平稳，体感更舒适。
