施工升降机计算书

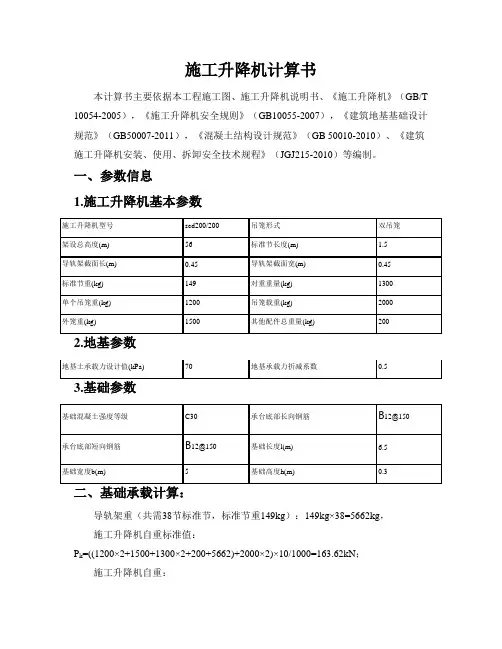

施工升降机计算书200有对重
施工升降机计算书本计算书主要依据本工程施工图、施工升降机说明书、《施工升降机》（GB/T 10054-2005），《施工升降机安全规则》（GB10055-2007），《建筑地基基础设计规范》（GB50007-2011），《混凝土结构设计规范》（GB 50010-2010）、《建筑施工升降机安装、使用、拆卸安全技术规程》（JGJ215-2010）等编制。
一、参数信息1.施工升降机基本参数2.地基参数3.基础参数导轨架重（共需38节标准节，标准节重149kg）：149kg×38=5662kg，施工升降机自重标准值：P k=((1200×2+1500+1300×2+200+5662)+2000×2)×10/1000=163.62kN；施工升降机自重：P=(1.2×(1200×2+1500+1300×2+200+5662)+1.4×2000×2)×10/1000=204.34kN；考虑动载、自重误差及风载对基础的影响，取系数n=2.1P=2.1×P=2.1×204.34=429.12kN三、地基承载力验算承台自重标准值：G k=25×6.50×5.00×0.30=243.75kN承台自重设计值：G＝243.75×1.2＝292.50kN作用在地基上的竖向力设计值：F＝429.12+292.50=721.62kN基础下地基承载力为：f a= 70.00×6.50×5.00×0.50＝1137.50kN > F=721.62kN 该基础符合施工升降机的要求。
四、基础承台验算1、承台底面积验算轴心受压基础基底面积应满足S=6.5×5=32.5m2≥(P k+G k)/f c=(163.62+243.75)/(14.3×103)=0.03m2。
施工升降机计算书最终版
施工升降机计算书计算依据：1、《施工现场设施安全设计计算手册》谢建民编著2、《建筑地基基础设计规范》GB50007-20113、《混凝土结构设计规范》GB50010-20104、《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130－20115、《木结构设计规范》GB50005-20036、《钢结构设计规范》GB50017-20037、《砌体结构设计规范》GB50003-20118、《建筑施工升降机安装、使用、拆卸安全技术规程》（JGJ215-2010）9、《施工升降机》（GB/T 10054-2005）一、参数信息1.施工升降机基本参数2.楼板参数3.荷载参数：二、基础承载计算导轨架重（共需65节标准节，标准节重170kg）：170kg×65=11050kg，施工升降机自重标准值：P k=((2200×2+1480+0×2+0+11050)+2000×2)×10/1000=209.3kN；施工升降机自重：P=(1.2×(2200×2+1480+0×2+0+11050)+1.4×2000×2)×10/1000=259.16kN；P=n×P=2.5×259.16=647.9kN三、梁板下格构柱结构验算设梁板下格构柱支承上部施工升降机荷重，混凝土结构自重由结构自身承担，则：格构柱受力：N=P +1.4×q×a×b =647.9+1.4×1×1.5×3.2=654.62kN取l o=1.0×h0=1.0×3450=3450mm1、格构式钢柱换算长细比验算整个格构柱截面对X、Y轴惯性矩：I x=4[I0+A0(a/2-Z0)2]=4×[106.47+13.94×(35/2-2.52)2]=12938.446cm4整个构件长细比：λx=λy=L0/(I x/(4A0))0.5=345/(12938.446/(4×13.94))0.5=22.648分肢长细比：λ1=l01/i y0=25/1.78=14.045构件截面中垂直于X轴的各斜缀条的毛截面积之和：A1x=2A z=2×113=226mm2格构式钢柱绕两主轴的换算长细比：λ0max=(λx2+40A/A1x)0.5=(22.6482+40×5576/226)0.5=38.728各格构柱轴心受压稳定系数：λ01max=38.728≤[λ]=150，查规范表得：φ1=0.904满足要求！σ1＝N1/(φ1A)=654620/(0.904×5576)=129.867N/mm2≤[f]=215N/mm2满足要求！2、格构式钢柱分肢的长细比验算λ1=14.045≤0.7λ01max=0.7×38.728=27.11满足要求！采用格构柱时候，梁板下的格构柱满足要求！3、抗冲切验算配筋如下图所示：配筋示意图。
施工升降机计算方案书
施工升降机计算方案书工程名称：施工单位：编制人：日期：目录一、编制依据 (1)二、参数信息 (1)三、荷载计算 (2)四、地下室顶板结构验算 (2)五、楼板下钢管支撑结构 (5)一、编制依据1、工程施工图纸及现场概况2、《混凝土结构设计规范》GB50010-20103、《建筑地基基础设计规范》GB50007-20114、《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130－20115、《建筑结构荷载规范》GB50009-20126、《建筑结构可靠性设计统一标准》GB50068-20187、《建筑安全检查标准》JGJ59-2011二、参数信息1.施工升降机参数2.楼板参数3.支撑架参数三、荷载计算导轨架重（共需40节标准节，标准节重167kg）=40×167=6680kg施工升降机自重标准值：P k=((1460×2+1480+1880×2+200+6680)+2000×2)×10/1000=190.40kN；施工升降机自重：P=(1.3×(1460×2+1480+1880×2+200+6680)+1.5×2000×2)×10/1000=255.52kN；考虑动载、自重误差及风载对基础的影响，取系数n=2.1P=2.1×255.52=536.59kN四、地下室顶板结构验算验算时不考虑地下室顶板下的钢管的支承作用，施工升降机的全部荷载由混凝土板来承担。
根据板的边界条件不同，选择最不利的板进行验算楼板长宽比：Lx /Ly=3/4=0.75，混凝土的泊桑比为μ=0.21、荷载计算楼板均布荷载：q=536.59/(4.5×4.5)=26.50kN/m 22、混凝土顶板配筋验算M xmax =0.039×26.50×32=9.30kN·m M ymax =0.0189×26.50×32=4.51kN·m M 0x =-0.0938×26.50×32=-22.37kN·m M 0y =-0.0760×26.50×32=-18.13kN·m 板底部长向配筋：M x =M xmax +μM ymax =9.30+0.2×4.51=10.20kN·mαs =|M|/(α1f c bh 02)=10.20×106/(1×14.3×3×103×1752)=0.008； ζ=1-s α21-=0.008； γs =1-ξ/2=1-0.008/2=0.996；A s =|M|/(γs f y h 0)=10.20×106/(0.996×300×175)= 195mm 2。
施工升降机基础计算书
徐州工程学院课程设计任务书土木学院安全技术与管理专业设计题目施工现场设施安全设计学生姓名吴祯班级08安全起止日期2011/5/9 —2011/5/13指导教师高向阳教研室主任发任务书日期2011年 4 月 2 日施工升降机基础计算书（一）计算参数1.施工升降机基本参数施工升降机型号：SC200/200；吊笼形式：双吊笼；架设总高度：66m；标准节长度：1.508m；导轨架截面长：0.9m；导轨架截面宽：0.6m；标准节重：140kg；对重重量：1300kg；单个吊笼重: 1460kg；吊笼载重：2000kg；外笼重：1480kg；其他配件总重量：200kg；2、基础参数基础混凝土强度等级：C30；承台底部长向钢筋： 8@250；承台底部短向钢筋： 8@250；基础长度l：4.2 m；基础宽度b：4.2 m；基础高度h：0.5 m；（二）基础承载计算：导轨架重（共需44节标准节，标准节重140kg）：140kg×44=6160kg，施工升降机自重标准值：P k=(1460.00×2+1480.00+1300.00×2+2000.00×2+6160.00+200.00)×10/1000=173.60kN考虑动载、自重误差及风载对基础的影响，取系数n=2.1基础承载力设计值：P=2.1×173.60=364.56kN（三）地基承载力验算承台自重标准值：G k=25×4.20×4.20×0.50=220.50kN承台自重设计值： G＝220.50×1.2＝264.60kN作用在地基上的竖向力设计值：F＝364.56+264.60=629.16kN基础下地基承载力为：p= 220.00×4.20×4.20×0.40＝1552.32kN >F=629.16kN该基础符合施工升降机的要求。
施工升降机计算书
天然地基人货电梯计算书施工升降机计算书本计算书主要依据本工程施工图、施工升降机说明书、《货用施工升降机第1部分：运载装置可进人的升降机》（GB/T 10054.1-2014），《建筑施工升降机安装、使用、拆卸安全技术规程》（JGJ 215-2010），《吊笼有垂直导向的人货两用施工升降机》（GB 26557-2011），《建筑地基基础设计规范》（GB50007-2011），《混凝土结构设计规范》（GB 50010-2010）等编制。
一、参数信息1.施工升降机基本参数施工升降机型号：SCD200/200J；吊笼形式：双吊笼；架设总高度：60m；标准节长度：1.508m；导轨架截面长：0.9m；导轨架截面宽：0.6m；标准节重：167kg；对重重量：1300kg；单个吊笼重: 1460kg；吊笼载重：2000kg；外笼重：1480kg；其他配件总重量：200kg；2.地基参数承台下地基土类型：3：7灰土夯实；地基土承载力设计值：150kPa；地基承载力折减系数：0.4；3.基础参数基础混凝土强度等级：C35；承台底部长向钢筋：Ф12@150；承台底部短向钢筋：Ф12@150；钢材型号：HRB400；基础高度h：0.3 m；基础长度l：5 m；基础宽度b：3 m；二、基础承载计算：1、设备基本参数施工升降机型号：SCD200/200J，架设高度：60m，标准节高度：1.508m，外笼重：1480kg，吊笼重：1460kg×2=2920kg，对重重量：1300kg×2=2600kg，吊笼载重量：2000kg×2=4000kg，导轨架重（共需40节标准节，标准节重167kg）：167kg×40=6680kg，其他配件总重量：200kg，2、荷载计算Pk=(2920.00+1480.00+2600.00+4000.00+6680.00+200.00)×10/1000=178.80kN考虑动载、自重误差及风载对基础的影响，取系数n=2.1P=2.1×178.80=375.48kN三、地基承载力验算Gk=25×5.00×3.00×0.30=112.50kN承台自重设计值 G＝112.50×1.2＝135.00kN作用在地基上的竖向力设计值F＝375.48+135.00=510.48kN基础下地基土为3：7灰土夯实，地基承载力设计值为150kPa。
施工升降机设计计算书
额定乘员数
额定起升速度
最大起升高度
导轨架尺寸
吊笼尺寸（净空）
吊杆最大吊重量
驱动机构
电动机 减速机
型号 功率 中心距 传动比
型式
防坠安全器
型号 动作速度
制动力矩
电机总功率
最大工作风压
其他
非工作风压
允许工作温度
云南鹏腾机械设备制造有限公司
人
2x24
s/min 33
m
245
m
0.65x0.65x1.508
2.导轨架校核计算········································9
3.吊笼校核计算··········································19
4.吊杆计算··············································25
4
SC200/200 施工升降机计算说明书
M 稳----稳定力矩 M 倾----倾翻力矩 Fw1------工作状态的风载荷 Fw3-----非工作状态的风载荷 Fw 安----安装状态的风载荷 Fw1------正常工作状态的计算风压值 Fw2------工作状态的计算风压值 Fw3------非工作状态的计算风压值 Fwc-----安装状态的计算风压值 Fr.s—钢丝绳拉(牵引)力 —转矩 1.2.2 几何参数 I、L—长度 d、D—直径 r、R—半径 b、B—宽度 e——偏心 J—转动惯量 I—截面惯矩 w—构件截面模量 A—面积、截面面积 t—螺纹螺距、绳槽节距 δ—厚度 V—容积 I—构件截面的回转半径 1.2.3 参数 H、h—高度 V—速度 错误!未找到引用源。—惯性载荷 错误!未找到引用源。—总重、自重 A— 齿轮传动中心距 M—模数 I—传动比 N—转数 1.2.4 系数 n—安全系数 u—摩擦系数、长度系数 错误!未找到引用源。—系数 Cw—风力系数 W—结构充实率 η—挡风折减系数 φ—轴心变压结构件稳定系数 错误!未找到引用源。—起升冲击系数 错误!未找到引用源。—起升动载系数
施工升降机计算书-天然基础
施工升降机计算书计算依据：1、《施工现场设施安全设计计算手册》谢建民编著2、《建筑地基基础设计规范》GB50007-20113、《混凝土结构设计规范》GB50010-20104、《钢结构设计标准》GB50017-20175、《建筑施工升降机安装、使用、拆卸安全技术规程》（JGJ215-2010）6、SC200/200施工升降机使用说明书7、《建筑结构可靠性设计统一标准》GB50068-2018一、参数信息1.施工升降机基本参数导轨架重（共需40节标准节，标准节重145kg）：145kg×40=5800kg，施工升降机自重标准值：P k=((2000×2+1300+0×2+1460+5800)+2000×2)×10/1000=165.6kN；施工升降机自重设计值：P=n×P k=2.1×165.6=347.76kN；三、地基承载力验算承台自重标准值：G k=25×6.20×3.80×0.30=176.70kN承台自重设计值：G=1×1.3×176.7=229.71kN作用在地基上的竖向力设计值：F＝347.76+229.71=577.47kN基础下地基承载力为：f a= 100.00×6.20×3.80×0.80＝1884.80kN > F=577.47kN 该基础符合施工升降机的要求。
四、基础承台验算1、承台抗冲切验算由于导轨架直接与基础相连，故只考虑导轨架对基础的冲切作用。
计算简图如下：F1≤ 0.7βhp f t a m h o a m = (a t+a b)/2 F1 = p j×A l式中P j--扣除基础自重后相应于荷载效应基本组合时的地基土单位面积净反力，P j=P/S=347.76/23.56=14.761kN/m2；βhp --受冲切承载力截面高度影响系数，βhp=1；h0 --基础冲切破坏锥体的有效高度，h0=300-35=265mm；A l --冲切验算时取用的部分基底面积，A l=3.8×2.475=9.405m2；a m --冲切破坏锥体最不利一侧计算长度；a t --冲切破坏锥体最不利一侧斜截面的上边长，取导轨架宽a；a b --冲切破坏锥体最不利一侧斜截面在基础底面积范围内的下边长；a b=a+2h0=0.65+2×0.265=1.18ma m=(a t+a b)/2=(0.65+1.18)/2=0.915mF l＝P j×A l=14.761×9.405=138.824kN0.7βhp f t a m h0=0.7×1×1.43×915×265/1000=242.717kN≥138.824kN。
施工升降机基础设计计算
施工升降机基础设计计算本计算书主要依据《施工升降机》（GB/T 10054-2005）、《施工升降机安全规则》（GB10055-2007）、《建筑地基基础设计规范》（GB50007-2002）、《混凝土结构设计规范》(GB50010-2010)、《建筑结构荷载规范》(GB 50009-2001)等编制。
一、参数信息(1)升降机基本参数升降机型号:SCD200/200J;标准节长度:1.5m;支架总高度:80.0m;吊笼形式:采用双吊笼;(2)升降机重量参数标准节重:167.0Kg;单个吊笼重:1460.0Kg;外笼重:1480.0Kg;对重重量:1300.0Kg;吊笼载重:2000.0Kg;其它配件重:200.0Kg;(3)动荷载参数动荷载参数:1.5;(4)楼板结构参数楼板长:5m;楼板宽:5m;楼板厚:350mm;混凝土强度等级:C30;板中底部长向钢筋参数:板中底部长向钢筋型号:HPB300;板中底部长向钢筋间距:150mm;板中底部长向钢筋直径:20mm;板中底部短向钢筋参数:板中底部短向钢筋型号:HPB300;板中底部短向钢筋间距:200mm;板中底部短向钢筋直径:18mm;板边上部长向钢筋参数:板边上部长向钢筋型号:HPB300;板边上部长向钢筋间距:200mm;板边上部长向钢筋直径:16mm;板边上部短向钢筋参数:板边上部短向钢筋型号:HPB300;板边上部短向钢筋间距:200mm;板边上部短向钢筋直径:16mm;梁截面底部纵筯参数:梁截面底部纵筯型号:HRB335;梁截面底部纵筯间距:mm;梁截面底部纵筯直径:25mm;梁中箍筯参数:梁中箍筯型号:HPB300;梁中箍筯间距:150mm;梁中箍筯直径:10mm;(5)荷载参数施工荷载:1.5KN/m2;(6)施工升降机参数笼底长:3.5m;笼底宽:2.7m;(7)施工升降机参数钢管类型:48×3.0;钢管步距:1000mm;钢管横距:500mm;钢管纵距:500mm;模板支架立杆伸出顶层横向水平杆中心线至模板支撑点的长度:0.3m;二、基础承载计算导轨架重（共需54节标准节，标准节重167.0Kg）：167.0kg×54=9018.0kg，施工升降机自重标准值：P"k=((1460.0+2000.0+1300.0)×2+1480.0+200.0+9018.0)×10/1000=202.180KN;施工升降机自重设计值：P k=1.2×202.180=242.616KN;施工活荷载设计值：Q=1.4×1.50×3.500×2.700=19.845KN;总荷载设计值：Q1 =19.85+242.616=262.461KN;考虑动载、自重误差及风载对基础的影响，取动载系数n=1.50基础承载力设计值：P=1.50×262.461=393.692KN;升降机放置在混凝土板上,验算时不考虑地下室顶板下的钢管的支承作用，施工升降机的全部荷载由混凝土板来承担。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
施工升降机计算书
计算依据：
1、《施工现场设施安全设计计算手册》谢建民编著
2、《建筑地基基础设计规范》GB50007-2011
3、《混凝土结构设计规范》GB50010-2010
4、《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130－2011
5、《木结构设计规范》GB50005-2003
6、《钢结构设计规范》GB50017-2003
7、《砌体结构设计规范》GB50003-2011
8、《建筑施工升降机安装、使用、拆卸安全技术规程》（JGJ215-2010）
9、《施工升降机》（GB/T 10054-2005）
一、参数信息
1.施工升降机基本参数
导轨架重（共需40节标准节，标准节重167kg）：167kg×40=6680kg，
=((1460×2+1480+0×2+200+6680)+2000×2)×施工升降机自重标准值：P
k
10/1000=152.8kN；
施工升降机自重：P=(1.2×(1460×2+1480+0×2+200+6680)+1.4×2000×2)×10/1000=191.36kN；
施工升降机基础自重：
P
=1.2×l×d×h×25=1.2×4×4×0.4×25=192KN
j
P=n×(P+ P
)=1×(191.36+192)=383.36kN
j
三、梁板下钢筋混凝土单柱结构验算
则：
混凝土柱受力：N=P +1.4×q×a×b =383.36+1.4×1×3×4.5=402.26kN
As′=∑(n
i ×π×d
0i
2/4)=3.14×(3×162/4+ 6×182/4)=2128.92mm2
ρ= As′/ A=2128.92/168000=0.0127=1.27%≥0.55%
满足要求！
l
o
/b=2500/400=6.25 ，查《混凝土结构设计规范》表6.2.15得，φ1=1
l
o
/i=2500/121.38=20.596 ，查《混凝土结构设计规范》表6.2.15得，φ2=1 取φ=1
[N]=0.9φ(f
c
A +fy′As′)=0.9×1×(14.3×168000+(200×602.88+ 195×1526.04))=2538.498kN≥N=402.26 kN
满足要求！
梁板下的混凝土柱结构满足要求！
配筋如下图所示：
配筋示意图
支撑如下图所示：
支撑立面图。
