E x ≈ α (t − t0 )
图（1）
图（2）
式中 α 称为温差电系数，对于不同金属组成的热电偶, α 是不同的，其数值上等于两接点温度差为 10C 时所产生的电动势。 为了测量温差电动势，就需要在图（1）的回路中接入电位差计，但测量仪器的引入不能影响热电 偶原来的性质，例如不影响它在一定的温差 t − t0 下应有的电动势 E x 值。 要做到这一点， 实验时应保证一定的条件。 根据伏打定律 ， 即在 A、B 两种金属之间插入第三种金属 C 时，若它与 A、B 的两 连接点处于同一温度 t0 ，如图（2） ，则该闭合回路的温差电动势 与上述只有 A、B 两种金属组成回路时的数值完全相同。所以， 我们把 A、B 两根不同化学成份的金属丝的一端焊在一起，构成 热电偶的热端 （工作端） 。 将另两端各与铜引线 （即第三种金属 C） 焊接，构成两个同温度（ t0 ）的冷端（自由端） 。铜引线与电位 差计相连，这样就组成一个热电偶温度计，如图（3）所示。通 常将冷端置于冰水混合物中，保持 t0 = 0 � C ，将热端置于待测温 图（3） 度处，即可测得相应的温差电动势，再根据事先校正好的曲线或 数据来求出温度 t 。 【实验仪器】 UJ-31 型电位差计,DHBC-1 型标准电势与待测低电势 （或 BC9a 标 准 电 池 ） ， AZ19 型直流检流计， DHT-2 型多档恒流控温实验仪等。 【实验内容】 1．熟悉 UJ-31 型电位差计各旋钮的功能，掌握测量电动势的基本要领。
温度差的电动势原理
温度差的电动势原理
温度差的电动势原理是指当由于温度差引起两个接触点之间的导体或电解质内部存在电荷的分布，从而产生电压差或电动势。
这个原理被称为Seebeck效应。
具体来说，当两个不同材料或同一材料的不同部分之间存在温度差时，它们的自由电子将以不同的速度运动，产生一个电势差。
这是由于不同材料的热运动引起的电子的能级差异以及导电电子的散射过程。
这种电动势就是热电势差，被称为Seebeck电动势。
当两个不同温度的接触点通过导线相连时，导线内部的电子将受到电场的作用而产生漂移运动，从而形成电流。
这个现象称为热电效应，也被称为Seebeck效应。
温度差的电动势原理具有重要的应用，例如热电偶中利用温度差来测量温度，热电池中利用温度差来产生电能等。
温差电动势实验结果分析
温差电动势实验结果分析电动势是一种重要的物理量，它反映了导体内某种电荷分布所引起的势能。
它与电容器、晶以及其他电子器件等有着密切的关系，在工程应用中发挥着重要作用。
为了研究和探究电动势的特点和性质，本实验就利用室温梯度做电动势研究。
本实验利用两个恒温热源，一个低温，一个高温，设置在池水上，在池水中放置探针，分别监测温度。
实验结果显示，当温差越大时，池水中温度的变化就越大，最高温差可达6℃。
在温度梯度下，除了中间水层以外，上层和下层水层仍然有一定的温度梯度，这也证明出温度梯度会引起电动势的形成。
实验结果还显示，温差的大小会直接影响电动势的大小和方向。
即使温度梯度会增大，在不同的温差下，也会对电动势的大小和方向产生一定的影响。
另外，当温差增加时，温度变化的速率也会提高，从而影响电动势的变化。
温度在构成电动势中起着重要的作用，若采用正确的温度，则可以有效控制电动势。
此外，温差还会影响流体及其中的泡沫和颗粒的运动以及流场的结构，如果温差过大，会使流体中的泡沫及颗粒失去生成电动势的能力，从而影响其形成温度梯度电动势。
此外，温差还会影响物质守恒定律，如果温差过小，物质的变化会变得很慢，也会影响电动势的变化。
在实际的实验过程中，有必要考虑温差的作用，以保证实验结果的可靠性。
本实验研究了温差电动势，其实验结果证明，温差会影响电动势的大小、方向和变化，必须考虑温差的作用，以保证实验结果的可靠性。
在今后的研究中，还可以进一步研究其他因素，如湿度、材料的类型等对电动势的影响，从而更好地了解电动势的特性。
总之，本文研究了利用室温梯度作电动势研究的实验结果，发现温差的大小会影响电动势的大小和方向，在今后的实验中必须考虑温差的作用，以保证实验结果的可靠性。
同时，对温差电动势还有很多有待深入研究的内容，未来有望得出更多精确有效的研究结果。

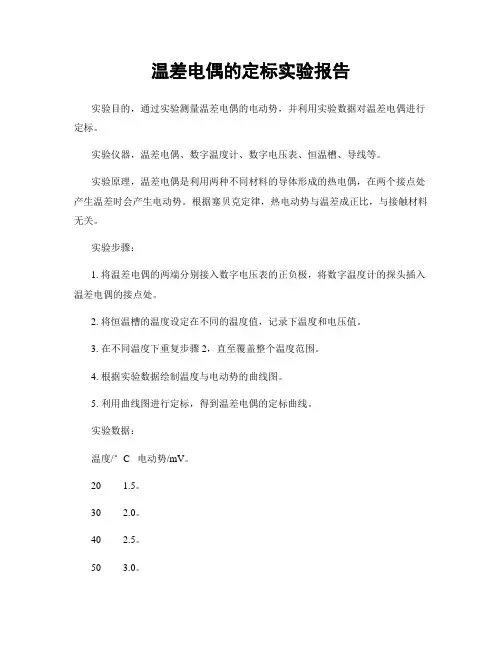

温差电偶的定标实验报告
温差电偶的定标实验报告实验目的，通过实验测量温差电偶的电动势，并利用实验数据对温差电偶进行定标。
实验仪器，温差电偶、数字温度计、数字电压表、恒温槽、导线等。
实验原理，温差电偶是利用两种不同材料的导体形成的热电偶，在两个接点处产生温差时会产生电动势。
根据塞贝克定律，热电动势与温差成正比，与接触材料无关。
实验步骤：1. 将温差电偶的两端分别接入数字电压表的正负极，将数字温度计的探头插入温差电偶的接点处。
2. 将恒温槽的温度设定在不同的温度值，记录下温度和电压值。
3. 在不同温度下重复步骤2，直至覆盖整个温度范围。
4. 根据实验数据绘制温度与电动势的曲线图。
5. 利用曲线图进行定标，得到温差电偶的定标曲线。
实验数据：温度/°C 电动势/mV。
20 1.5。
30 2.0。
40 2.5。
50 3.0。
60 3.5。
实验结果分析：根据实验数据绘制的曲线图可以看出，温差电偶的电动势随温度的升高而增加，且呈线性关系。
利用最小二乘法拟合曲线，得到温差电偶的定标曲线为E=0.05T+1，其中E为电动势，T为温度。
结论：通过本次实验，我们成功测量了温差电偶的电动势，并利用实验数据对温差电偶进行了定标。
得到了温差电偶的定标曲线，为后续实验提供了准确的电动势测量基准。
实验中还发现，温差电偶的电动势与温度呈线性关系，这与热电偶的工作原理相符合。
在实际应用中，我们可以根据定标曲线准确地测量温差电偶所处温度，为工业生产和科学研究提供了可靠的温度测量手段。
总之，本次实验取得了较好的实验结果，验证了温差电偶的工作原理，并为温度测量提供了可靠的定标方法。
希望通过这次实验，能够对温差电偶的应用和定标有更深入的理解，为相关领域的研究和应用提供有力支持。

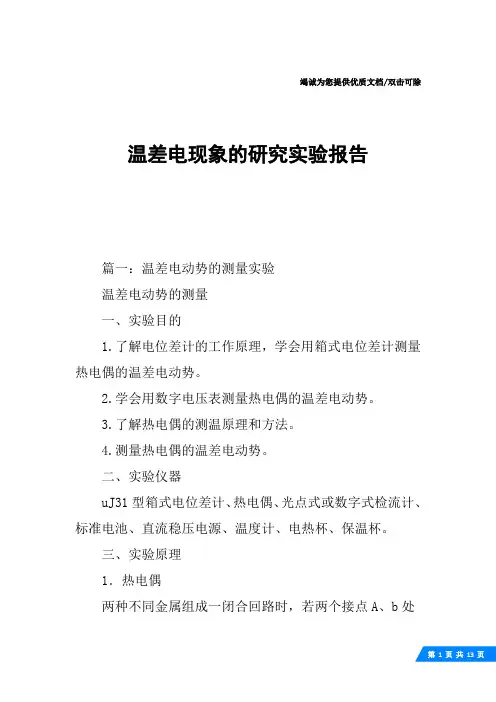

温差电现象的研究实验报告
竭诚为您提供优质文档/双击可除温差电现象的研究实验报告篇一：温差电动势的测量实验温差电动势的测量一、实验目的1.了解电位差计的工作原理，学会用箱式电位差计测量热电偶的温差电动势。
2.学会用数字电压表测量热电偶的温差电动势。
3.了解热电偶的测温原理和方法。
4.测量热电偶的温差电动势。
二、实验仪器uJ31型箱式电位差计、热电偶、光点式或数字式检流计、标准电池、直流稳压电源、温度计、电热杯、保温杯。
三、实验原理1．热电偶两种不同金属组成一闭合回路时，若两个接点A、b处于不同温度t0和t，则在两接点A、b间产生电动势，称为温差电动势，这种现象称为温差现象。
这样由两种不同金属构成的组合，称为温差电偶，或热电偶。
热电偶是一种常用的热电传感器，利用它可以测量微小的温度变化。
温差电动势?的大小除和热电偶材料的性质有关外，另一决定的因素就是两个接触点的温度差(t－t0)。
电动势与温差的关系比较复杂，当温差不大时，取其一级近似可表示为：?＝c（t－t0）式中(:温差电现象的研究实验报告)c为热电偶常数（或称温差系数），等于温差1℃时的电动势，其大小决定于组成热电偶的材料。
例如，常用的铜-康铜电偶的c值为4.26×10-2mV/K，而铂铑-铂电偶的c值为6.43×10-3mV/K。
热电偶可制成温度计。
为此，先将t0固定（例如放在冰水混合物中），用实验方法确定热电偶的?-t关系，称为定标。
定标后的热电偶与电位差计配合可用于测量温度。
与水银温度计相比，温差电偶温度计具有测量温度范围大（－200℃~2000℃），灵敏度和准确度高，便于实验遥测和A／D变换等一系列优点。
2．数字电压表测量温差电动势由于数字式电压表的精度和准确度都很好，温差电动势的测量也可以采用数字电压表。
测量前，需要把数字电压表的两个接线端连接起来，对数字电压表进行调零。
把数字电压表的两个接线端接在温差电偶的两个信号输出端，选择合适的电压量程，就可以开始测量。
实验N1__热电偶温差电动势的测量

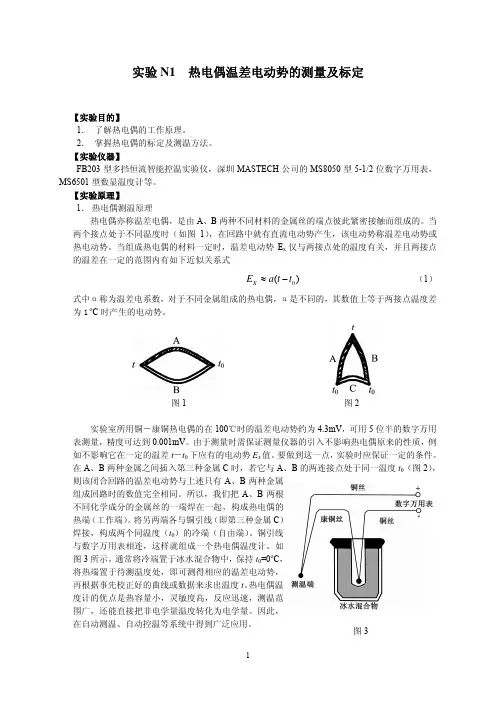

实验N1 热电偶温差电动势的测量及标定【实验目的】1． 了解热电偶的工作原理。
2． 掌握热电偶的标定及测温方法。
【实验仪器】FB203型多挡恒流智能控温实验仪，深圳MASTECH 公司的MS8050型5-1/2位数字万用表，MS6501型数显温度计等。
【实验原理】1． 热电偶测温原理热电偶亦称温差电偶，是由A 、B 两种不同材料的金属丝的端点彼此紧密接触而组成的。
当两个接点处于不同温度时（如图1），在回路中就有直流电动势产生，该电动势称温差电动势或热电动势。
当组成热电偶的材料一定时，温差电动势E x 仅与两接点处的温度有关，并且两接点的温差在一定的范围内有如下近似关系式0()X E a t t ≈− （1）式中α称为温差电系数，对于不同金属组成的热电偶，α是不同的，其数值上等于两接点温度差为1 o C 时产生的电动势。
图1 图2实验室所用铜－康铜热电偶的在100℃时的温差电动势约为4.3mV ，可用5位半的数字万用表测量，精度可达到0.001mV 。
由于测量时需保证测量仪器的引入不影响热电偶原来的性质，例如不影响它在一定的温差t －t 0下应有的电动势E x 值。
要做到这一点，实验时应保证一定的条件。
在A 、B 两种金属之间插入第三种金属C 时，若它与A 、B 的两连接点处于同一温度t 0（图2），则该闭合回路的温差电动势与上述只有A 、B 两种金属组成回路时的数值完全相同。
所以，我们把A 、B 两根不同化学成分的金属丝的一端焊在一起，构成热电偶的热端（工作端）。
将另两端各与铜引线（即第三种金属C ）焊接，构成两个同温度（t 0）的冷端（自由端）。
铜引线与数字万用表相连，这样就组成一个热电偶温度计。
如图3所示。
通常将冷端置于冰水混合物中，保持t 0=0o C ，将热端置于待测温度处，即可测得相应的温差电动势，再根据事先校正好的曲线或数据来求出温度t 。
热电偶温度计的优点是热容量小，灵敏度高，反应迅速，测温范围广，还能直接把非电学量温度转化为电学量。
热电材料塞贝克系数测试
热电材料塞贝克系数测试2019-09-02《中国测试杂志》2014年第三期1Seebeck系数测试原理Seebeck效应指的是热能转换为电能的现象，是热电材料应⽤的理论基础，它被称为热电第⼀效应。
Seebeck系数通常也称为温差电动势率，根据Seebeck系数的定义[5]，被测材料和参考材料之间满⾜如下关系[1]：根据式（1），通常将Seebeck系数的测量装置设计成图1所⽰的形式。
在实际测试中，通常在上下电极中的⼀端安装加热或制冷装置使样品两端产⽣温差ΔT′，然后由热电偶测出温差ΔT和电压V2Seebeck系数测试的影响因素2.1热电偶Seebeck效应的影响由式（1）得到的Seebeck系数实际上为被测材料和参考材料（即测温热电偶）[1]之间的相对Seebeck系数。
在实际计算中，需要考虑测温热电偶的绝对Seebeck系数的影响才能得到反映被测材料本征性能的绝对Seebeck系数，即：αs=limΔT0VsrΔT+αr（2）式中：αs———被测材料的绝对Seebeck系数；αr———热电偶材料的绝对Seebeck系数；ΔT———温差[1]；Vsr———ΔT产⽣的Seebeck电势。
本研究分别以康铜和Ca3Co4O9为研究对象，测试其绝对Seebeck系数，测试所⽤热电偶材料为Pt/PtRh。
由于实际测试中通过热电偶负极Pt线测Seebeck电势，所以查表[7]可得Pt在100～2000K之间系列温度点的Seebeck系数。
⽤最⼩⼆乘法拟合得到任意温度时Pt的Seebeck系数，根据式（2）计算得出被测材料的绝对Seebeck系数。
通过对⽐样品的绝对Seebeck系数和相对于热电偶的相对Seebeck系数，研究热电偶Seebeck效应对材料Seebeck系数测试的影响。
图2和图3分别为康铜和Ca3Co4O9的Seebeck系数随温度变化曲线。
本研究所⽤康铜试样为德国Linseis公司⽣产的⽤来校准仪器的标准样品。
最新E温差电动势的测量05
E温差电动势的测量05图1 热电偶1t 热端0t 冷端实验名称 温差电动势的测量一、前言1821年德国物理学家塞贝克（T.J.Seeback ）发现：两种不同金属导线两端接合成回路，当结合点的温度不同时，在回路中就会有电流和电动势产生，后来称此为塞贝克效应。
其中产生的电动势称为温差电动势，上述回路称为热电偶。
在实际测量中，为了提高测量精度，使测量更加方便快捷，经常将一些非电学量（如温度、速度、长度等）转换为电学量进行测量。
热电偶就是这样一种利用温差电效应制作的，将非电学量（温度）转化成电学量（电动势）来测量的一个实际例子。
用热电偶测温具有许多优点，如测温范围宽、测量灵敏度和准确度较高、结构简单不易损坏等。
此外由于热电偶的热容量小，受热点也可做得很小，因而对温度变化响应快，对测量对象的状态影响小，可以用于温度场的实时测量和监控。
因此，热电偶在温度测量、温差发电和控制系统中得到广泛应用。
二、教学目标1、观察并了解温差电现象。
2、掌握电势差计的工作原理，学会使用箱式电势差计。
3、通过测量热电偶的温差电动势，学会对热电偶进行定标的方法。
4、学会使用光点式检流计。
三、教学重点1、热电偶的定标。
四、教学难点1、箱式电势差计的使用。
图2 t E 与10t t -的线性关系曲线 1t 热端10()t E V 两种不同金属（如铜和康铜）组成一个闭合回路，如图1所示，当两个接触点温度不同，则在两接触点间将产生电动势，回路中会出现热电流，此现象称为温差电现象，产生的电动势称为塞贝克电动势，也称为温差电动势。
这种由两种不同金属焊接并将接触点放在不同温度下的回路称为热电偶，其高温端称为自由端或工作端，低温端称为自由端或冷端。
热电偶的温差电动势大小由热端和冷端的温差决定，其极性热端为正极，冷端为负极，其关系式如下：210101()()2t E t t t t αβ=-+-+＝ （1）式中t E 为温差电动势，1t 为热端温度，0t 为冷端温度，α和β是由构成热电偶的金属材料决定的常数。
