钢筋标注方法
钢筋混凝土构件图示方法中钢筋的标注
钢筋混凝土构件图示方法中钢筋的标注：一般采用引出线的方法，具体有以下两种标注方法：1。
标注钢筋的根数、直径和等级：3Ф203：表示钢筋的根数Ф：表示钢筋等级直径符号20：表示钢筋直径2。
标注钢筋的等级、直径和相邻钢筋中心距Ф8 @ 200：Ф：表示钢筋等级直径符号8：表示钢筋直径@：相等中心距符号200：相邻钢筋的中心距（≤200mm）各类钢筋的表示方法１．梁箍筋梁箍筋包括钢筋级别、直径、加密区与非加密区间距及肢数。
箍筋加密区与蜚加密区的不同间距及肢数需用斜线"/"分隔；当梁箍筋为同一种间距及肢数时，则不需用斜线；当加密区与非加密区的箍筋肢数相同时，则将肢数注写一次；箍筋肢数应写在括号内。
例：A10-100/200(4)，表示箍筋为Ⅰ级钢筋，直径φ10，加密区间距为100，非加密区间距为200，均为四肢箍。
A8-100(4)/150(2)，表示箍筋为Ⅰ级钢筋，直径φ8，加密区间距为100，四肢箍，非加密区间距为150，两肢箍。
需要注意的是此处表示间距不是用"＠"，而是用"－"。
当抗震结构中的非框架梁及非抗震结构中的各类梁采用不同的箍筋间距及肢数时，也用斜线"/"将其分隔开来。
注写时，先注写梁支座端部的箍筋（包括箍筋的箍数、钢筋级别、直径、间距及肢数），在斜线后注写梁跨中部分的箍筋间距及肢数。
例：13A10-150/200(4)，表示箍筋为Ⅰ级钢筋，直径φ10；梁的两端各有13个四肢箍，间距为150；梁跨中部分，间距为200，四肢箍。
18A12-120(4)/200(2)，表示箍筋为Ⅰ级钢筋，直径φ12；梁的两端各有18个四肢箍，间距为120；梁跨中部分，间距为200，两肢箍。
２．梁上部贯通筋或架立筋梁上部贯通筋或架立筋根数，应根据结构受力要求及箍筋肢数等构造要求而定。
注写时，须将架立筋写入括号内。
例：2B22用于双肢箍；2B22+(4A12)用于六肢箍，其中2B22为贯通筋，4A12为架立筋。
钢筋的标注大全
一、箍筋表示方法：⑴ φ10@100/200(2)表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵ φ10@100/200(4)表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶ φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。
⑷ φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
一、梁上主筋和梁下主筋同时表示方法：⑴3Φ22， 3Φ20 表示上部钢筋为 3Φ22, 下部钢筋为 3Φ20。
⑵ 2φ12， 3Φ18 表示上部钢筋为 2φ12, 下部钢筋为 3Φ18。
⑶ 4Φ25， 4Φ25 表示上部钢筋为 4Φ25, 下部钢筋为 4Φ25。
⑷ 3Φ25， 5Φ25 表示上部钢筋为 3Φ25, 下部钢筋为 5Φ25。
二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵ 2Φ22+（ 4Φ12）表示 2Φ22 为通长， 4φ12架立筋，用于六肢箍。
⑶ 6Φ25 4/2表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷2Φ22+ 2 Φ22表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
三、梁腰中钢筋表示方法：⑴ G2φ12表示梁两侧的构造钢筋，每侧一根φ12。
⑵ G4Φ14表示梁两侧的构造钢筋，每侧两根Φ14。
⑶ N2Φ22表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷ N4Φ18表示梁两侧的抗扭钢筋，每侧两根Φ18。
四、梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25表示只有一排主筋，4Φ25 全部伸入支座内。
⑵ 6Φ25 2/4表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。
⑶ 6Φ25 （ -2 ） /4表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。
⑷ 2Φ25 + 3 Φ22（-3）/ 5 Φ25表示有两排筋，上排筋为 5 根。

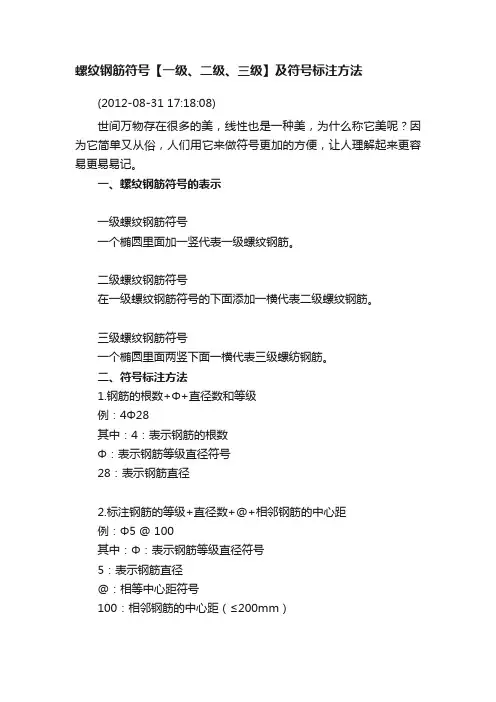

螺纹钢筋符号【一级、二级、三级】及符号标注方法
螺纹钢筋符号【一级、二级、三级】及符号标注方法(2012-08-31 17:18:08)
世间万物存在很多的美，线性也是一种美，为什么称它美呢？因为它简单又从俗，人们用它来做符号更加的方便，让人理解起来更容易更易易记。
一、螺纹钢筋符号的表示
一级螺纹钢筋符号
一个椭圆里面加一竖代表一级螺纹钢筋。
二级螺纹钢筋符号
在一级螺纹钢筋符号的下面添加一横代表二级螺纹钢筋。
三级螺纹钢筋符号
一个椭圆里面两竖下面一横代表三级螺纺钢筋。
二、符号标注方法
1.钢筋的根数+Φ+直径数和等级
例：4Φ28
其中：4：表示钢筋的根数
Φ：表示钢筋等级直径符号
28：表示钢筋直径
2.标注钢筋的等级+直径数+@+相邻钢筋的中心距
例：Φ5 @ 100
其中：Φ：表示钢筋等级直径符号
5：表示钢筋直径
@：相等中心距符号
100：相邻钢筋的中心距（≤200mm）。
教你如何钢筋标注
标注内容
筏板基础的钢筋标注内容包括：编号、直径、间距和连接方式等 。
标注方法
在筏板基础的平面图和剖面图上，采用引出线引出对钢筋的标注 ，并注明钢筋的编号、直径和间距。
注意事项
筏板基础的钢筋标注应准确无误，以确保施工的准确性和安全性 。
05
钢筋标注的技巧和注意事项
掌握基础知识和标准
了解钢筋的基本定义和分类
HRB500
热轧带肋钢筋，符号为HRB500，屈 服强度标准值为500MPa。
HRBF500
细晶粒热轧带肋钢筋，符号为 HRBF500，屈服强度标准值为 500MPa。
钢筋等级的表示方法
一级钢
符号为HPB300，屈服强度 标准值为300MPa，抗拉强
度标准值为420MPa。
1
二级钢
符号为HRB335、HRBF335 ，屈服强度标准值为
信息完整全面：标注信息应该完整全 面，包括钢筋的编号、规格、直径、 数量、位置等信息，以便于施工方和 监理方的理解和操作。
02
钢筋标注的符号和表示方法
钢筋符号的表示方法
HRB400
热轧带肋钢筋，符号为HRB400，屈 服强度标准值为400MPa。
HRBF400
细晶粒热轧带肋钢筋，符号为 HRBF400，屈服强度标准值为 400MPa。
掌握钢筋的直径
不同直径的钢筋在标注时需要使用不同的符号和表示方法， 需要仔细掌握。
注意地方标准和国标的区别
熟悉地方标准
不同地区和国家的建筑标准存在差异，需要了解并熟悉当地的标准和规范。
遵守国标要求
在遵守地方标准的同时，还需要遵守国家的相关标准和规范，确保标注的准确性 和合法性。
06
钢筋标注的发展趋势和前景
梁柱钢筋平法标注图解
板钢筋计算
底部受力筋：
标注长度+2*弯 钩长度（一级钢时）
上图单块板钢筋根数： 【板宽-上轴线到梁边距离-下轴到梁边距离-2*50】/间距 + 1
负筋：
标注长度+左 弯折长度+右弯折 长度
剪力墙钢筋计 算
水平钢筋
长度
墙身钢筋
根数
竖向钢筋
长度
墙柱 墙柱
架立筋：净跨长- L(净跨)/3【左边支座】- L(净跨)/3【右边支座】+搭接*2
悬臂梁钢筋计算 下图钢筋形式：全跨长-砼保护层-右支座+下弯长度+锚固长度
下弯长度：梁高-2*砼保护层+次梁宽-砼保护层+50+斜 长+锚固值
柱钢筋的计算
基础插筋：基础层高+上层
上层非连接区长度+搭接长度+ 锚固长度-砼保护层（35）
（弯锚、直锚）
• 外侧钢筋不连续通过
–外侧钢筋：墙长- 2*保护层 +0.65*2Lae
–内侧钢筋：墙净长+锚固长度 （弯锚、直锚）
• 根数＝层高-2*50 /间距+1 （暗梁、连梁内水平筋照 设）
墙身水平筋计算总结：
• 无论墙身转角为直角、丁直角、十字角 甚至斜交角，墙身水平钢筋的长度计算 只区分墙端为端柱还是暗柱，总的来说 就是墙身端为暗柱时，水平钢筋算墙长； 墙端为端柱时，水平钢筋算净长+锚固。
中间支座上部负筋： 1、上排：L(净跨)/3+ L(净跨)/3+支座宽 2、下排： L(净跨)/4+ L(净跨)/4+支座宽 【注：L (净跨) 为该支座相邻两跨跨长值大者】
钢筋标注
钢筋标注一般采用引出线的方法，具体有以下两种标注方法：1。
标注钢筋的根数、直径和等级：3Ф203：表示钢筋的根数Ф：表示钢筋等级直径符号20：表示钢筋直径2。
标注钢筋的等级、直径和相邻钢筋中心距Ф8 @ 200：Ф：表示钢筋等级直径符号8：表示钢筋直径@：相等中心距符号200：相邻钢筋的中心距（≤200mm）各类钢筋的表示方法1．梁箍筋梁箍筋包括钢筋级别、直径、加密区与非加密区间距及肢数。
箍筋加密区与蜚加密区的不同间距及肢数需用斜线"/"分隔；当梁箍筋为同一种间距及肢数时，则不需用斜线；当加密区与非加密区的箍筋肢数相同时，则将肢数注写一次；箍筋肢数应写在括号内。
例：A10-100/200(4)，表示箍筋为Ⅰ级钢筋，直径φ10，加密区间距为100，非加密区间距为200，均为四肢箍。
A8-100(4)/150(2)，表示箍筋为Ⅰ级钢筋，直径φ8，加密区间距为100，四肢箍，非加密区间距为150，两肢箍。
需要注意的是此处表示间距不是用"＠"，而是用"－"。
当抗震结构中的非框架梁及非抗震结构中的各类梁采用不同的箍筋间距及肢数时，也用斜线"/"将其分隔开来。
注写时，先注写梁支座端部的箍筋（包括箍筋的箍数、钢筋级别、直径、间距及肢数），在斜线后注写梁跨中部分的箍筋间距及肢数。
例：13A10-150/200(4)，表示箍筋为Ⅰ级钢筋，直径φ10；梁的两端各有13个四肢箍，间距为150；梁跨中部分，间距为200，四肢箍。
18A12-120(4)/200(2)，表示箍筋为Ⅰ级钢筋，直径φ12；梁的两端各有18个四肢箍，间距为120；梁跨中部分，间距为200，两肢箍。
2．梁上部贯通筋或架立筋梁上部贯通筋或架立筋根数，应根据结构受力要求及箍筋肢数等构造要求而定。
注写时，须将架立筋写入括号内。
例：2B22用于双肢箍；2B22+(4A12)用于六肢箍，其中2B22为贯通筋，4A12为架立筋。
钢筋平法标注图解
墙身水平筋计算总结：
无论墙身转角为直角、丁直角、十字角甚至斜交角，墙身水平钢筋的长度计算只区分墙端为端柱还是暗柱，总的来说就是墙身端为暗柱时，水平钢筋算墙长；墙端为端柱时，水平钢筋算净长+锚固。
长度 基础层，需要增加插筋。 中间层＝层高+伸入上层的搭接 顶层＝净高+锚固
根数＝墙净长-2*50 /间距+1（墙身竖向钢筋从暗柱、端柱边50mm开始布置）
左边支座上部负筋：1、上排：L(净跨)/3+锚固 2、下排： L(净跨)/4+锚固 右边支座上部负筋：1、上排：L(净跨)/3+锚固 2、下排： L(净跨)/4+锚固
下部纵筋：跨长-左边支座的右半边-右边支座左半边+左边锚固+右边锚固 吊筋：次梁宽+50*2+2*【梁高-2*砼保护层】/SIN 45 +2*20*D
01
箍筋
顶层连梁，纵筋长度范围内均布置箍筋 中间层连梁，洞口范围内布置箍筋。
02
连梁
中间层纵筋： 层高-非连接 区长度+上层非连接区长度+搭接长度
顶层柱纵筋（中柱）：
层高-梁高－非连接区长度+锚固长度 锚固长度：梁高－砼保护层＋12d
顶层柱纵筋（角柱、边柱）： 层高-梁高-上层非连接区长度+顶层锚固长度
插筋： 与上层钢筋的搭接长度+非搭接区长度+伸入下层的锚固长度
箍筋（根数）： 【L(净跨)-50*2】/箍筋间距 + 1
1
2
墙身竖向钢筋
长度＝墙厚-2*保护层+弯钩
根数＝墙净面积/拉筋的布置面积 注：墙净积是指要扣除暗（端）柱、暗（连）梁；拉筋的面筋面积是指其水平方向间距*竖向间距。
钢筋混凝土配筋等标注方法大全
一、箍筋表示方法：⑴ φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵ φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶ φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。
⑷ φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
三、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。
⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。
⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。
四、梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。
⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。
⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。
⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、箍筋表示方法：
⑴φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。
⑷φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
二、梁上主筋和梁下主筋同时表示方法：
⑴3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
三、梁上部钢筋表示方法：（标在梁上支座处）
⑴2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
四、梁腰中钢筋表示方法：
⑴G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。
⑵G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。
⑶N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。
五、梁下部钢筋表示方法：（标在梁的下部）
⑴4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。
⑵6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。
⑶6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。
⑷2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。
2Φ25伸入支座，3Φ22，不伸入支座。
下排筋5Φ25，通长布置。
六、标注示例：
KL7（3）300×700 Y500×250
φ10@100/200(2) 2Φ25
N4Φ18
（-0.100）
4Φ256Φ25 4/26Φ25 4/26Φ25 4/24Φ25□———————————□———————□———————————□4Φ252Φ254Φ25
300×700
N4φ10
KL7(3) 300×700 表示框架梁7，有三跨，断面宽300，高700。
Y500×250 表示梁下加腋，宽500，高250。
N4Φ18 表示梁腰中抗扭钢筋。
φ10@100/200(2) 2Φ25 表示箍筋和架立筋。
-0.100 表示梁上皮标高。
七、HPB和HRB（也是我一开始在看建筑图的时候不懂的）
HPB是光圆钢筋属低碳钢，1级钢，强度较低；HRB是带肋钢筋竖低合金钢，2.3级钢，主要用于钢筋混凝土的主要受力筋,
八、钢筋混凝土构件图示方法中钢筋的标注：
一般采用引出线的方法，具体有以下两种标注方法：
1、标注钢筋的根数、直径和等级：3Ф20
3：表示钢筋的根数
Ф：表示钢筋等级直径符号
20：表示钢筋直径
2、标注钢筋的等级、直径和相邻钢筋中心距
Ф8 @ 200：
Ф：表示钢筋等级直径符号
8：表示钢筋直径
@：相等中心距符号
200：相邻钢筋的中心距（≤200mm）
各类钢筋的表示方法
1．梁箍筋
梁箍筋包括钢筋级别、直径、加密区与非加密区间距及肢数。
箍筋加密区与蜚加密区的不同间距及肢数需用斜线"/"分隔；当梁箍筋为同一种间距及肢数时，则不需用斜线；当加密区与非加密区的箍筋肢数相同时，则将肢数注写一次；箍筋肢数应写在括号内。
例：A10-100/200(4)，表示箍筋为Ⅰ级钢筋，直径φ10，加密区间距为100，非加密区间距为200，均为四肢箍。
A8-100(4)/150(2)，表示箍筋为Ⅰ级钢筋，直径φ8，加密区间距为100，四肢箍，非加密区间距为150，两肢箍。
需要注意的是此处表示间距不是用"＠"，而是用"－"。
当抗震结构中的非框架梁及非抗震结构中的各类梁采用不同的箍筋间距及肢数时，也用斜线"/"将其分隔开来。
注写时，先注写梁支座端部的箍筋（包括箍筋的箍数、钢筋级别、直径、间距及肢数），在斜线后注写梁跨中部分的箍筋间距及肢数。
例：13A10-150/200(4)，表示箍筋为Ⅰ级钢筋，直径φ10；梁的两端各有13个四肢箍，间距为150；梁跨中部分，间距为200，四肢箍。
18A12-120(4)/200(2)，表示箍筋为Ⅰ级钢筋，直径φ12；梁的两端各有18个四肢箍，间距为120；梁跨中部分，间距为200，两肢箍。
2．梁上部贯通筋或架立筋
梁上部贯通筋或架立筋根数，应根据结构受力要求及箍筋肢数等构造要求而定。
注写时，须
将架立筋写入括号内。
例：2B22用于双肢箍；2B22+(4A12)用于六肢箍，其中2B22为贯通筋，4A12为架立筋。
当梁的上部和下部纵筋均为贯通筋，且各跨配筋相同时，此项可加注下部纵筋的配筋值，用分号"；"将上部与下部纵筋的配筋值分隔开来。
例：3B22;3B20表示梁的上部配置3B22的贯通筋，梁的下部配置3B20的贯通筋。
3．梁支座上部纵筋
当上部纵筋多于一排时，用斜线"/"将各排纵筋自上而下分开。
例：梁支座上部纵筋注写为6B25 4/2，表示上一排纵筋为4B25，下一排纵筋为2B25。
注意：上述表示中"25"与"4/2"之间有一个空格，这个空格不可忽略，否则将出现错误。
当同排纵筋有两种直径时，用加号"＋"将两种直径的纵筋相联，注写时角筋写在前面。
例：梁支座上部有四根纵筋，2B25放在角部，2B22放在中部，在梁支座上部应注写为2B25+2B22。
当梁中间支座两边的上部纵筋相同时，可仅在支座的一边标注配筋值，另一边省去不注。
4．梁下部纵筋
当下部纵筋多于一排时，用斜线"/"将各排纵筋自上而下分开。
例：梁下部纵筋注写为6B25 2/4，则表示上一排纵筋为2B25，下一排纵筋为4B25，全部伸入支座。
注意：上述表示中"25"与"2/4"之间有一个空格，这个空格不可忽略，否则将出现错误。
当同排纵筋有两种直径时，用加号"＋"将两种直径的纵筋相联，注写时角筋写在前面。
当梁下部纵筋不全部伸入支座时，将梁下部纵筋减少的数量写在括号内。
例：梁下部纵筋注写为6B25 2(-2)/4，则表示上排纵筋为2B25，且不伸入；一排纵筋为4B25，全部伸入支座。
梁下部纵筋注写为2B25+3B22(-2)/5B25，则表示上排纵筋为2B25和3B22，其中2B22不伸入支座；下一排纵筋为5B25，全部伸入支座。
5．侧面纵向构造钢筋或侧面抗扭纵筋
当梁某跨侧面布有抗扭纵筋时，须在该跨的适当位置标注抗扭纵筋的总配筋值，并在其前面加"＊"号。
注：一个两头弯钩的钢筋，叫做一肢箍。
一个口字形的箍筋就叫做双肢箍，也就是二肢箍。
二个双肢箍就叫做四肢箍。
