黔江至张家界至常德铁路QZCZQ-4标

茅坪、凤翔桥连续梁上接触网支柱基础及桥墩台预埋电缆槽道施工

三级技术交底书

中铁十四局集团黔张常铁路QZCZQ-4标

项目经理部二分部

茅坪、凤翔桥连续梁上接触网支柱基础

及桥墩台预埋电缆槽道施工技术交底

一、连续梁上接触网支柱技术要求及要点

1、连续梁桥面设置有接触网支架牛腿,基础采用预留锚栓方式,接触网支架牛腿在箱梁两侧对称布置,具体要设置位置及类型后述。

2、双线桥梁左右两侧进行布置,两侧中心连线垂直于正线,锚栓相应配螺母、垫圈。上部定位钢板顶面应与基础(梁体翼缘板)顶面平齐。

3、锚栓之间必须准确定位,螺栓预埋顶部向下300mm应采用二级热浸镀锌,即:任何局部锌层厚度不低于70μm。预埋好的基础螺栓外露部分均要求涂油防腐并用塑料套包裹并绑扎。

4、接触网基础应按“通号(2009)9301铁路综合接地系统”设接地钢筋与综合接地系统连接。

5、桥梁配套图集中支柱类型与接触网基础类型的对应关系:以设计院技术通知单《黔张常指技通桥〔2015)第067号》为准。

6、接触网支柱基础类型分I型(非声屏障)桥面系和II型(声屏障)桥面系支柱基础类型施工时,应注意区分选择;

7、接触网支架牛腿必须与梁体同时施工浇筑;

8、目前设计情况下,茅坪大桥连续梁为Ⅰ型(非声屏障)桥面系;

凤翔立交连续梁为Ⅱ型(声屏障)桥面系;

施工时注意选择。(若有设计变更,更应注意选择)

9、接触网支架牛腿施工时,牛腿处箱梁翼缘的钢筋不能少,仍按箱梁梁段钢筋布置图中设置,钢筋互相干扰时,可适当移动,不得截断;

二、连续梁桥面上设置接触网支柱基础类型及位置

三、接触网基础平、立面及定位钢板、预埋螺栓规格、数量(一)Ⅰ型(非声屏障)桥面系

1. QJ-B(梁面上预留格构式下锚柱)

(注:间距加宽值?)

2. QJ-C(梁面上预留钢管硬横跨柱)

(注:间距加宽值?)

(注:间距加宽值?)

(注:间距加宽值?)(二)Ⅱ型(声屏障)桥面系

1.QJ-A(梁面上预留格构式中间柱)

(注:间距加宽值?)

四、施工要点

1、按设计标准选择合格的钢板和螺栓母体,严格要求厂家进行加工,精度符合要求;

2、预埋前检查螺栓所用类型,螺纹的长度、直径等符合设计要求;

3、根据基础类型,正确选用定位钢板的型号;

4、依据基础设计要求位置,按照设计里程复核基础位置。

5、检查预埋的螺栓位置及尺寸,确保预留的螺栓尺寸准确,精度满足要求;

6、灌注混凝土前,必须采用定位板固定外露的螺栓,确保螺栓不移位。

7、对螺栓外露部分用胶带缠裹进行防护,避免支柱安装前损坏螺栓。

8、使用模具:接触网基础预埋件在模具上焊接,模具可以找专业机械厂按图精准加工,按三层加工,上下开孔尺寸按锚栓直径加大0.5mm,中间按锚栓直径加大1mm,确保接触网基础预埋件在模具上焊接的精准度。

现以桥墩中间柱牛腿预埋件为例:Array模具制做示意图:

(图中单位:mm; L

预埋件加工成整体示意图: 第一步:

辅助预埋定位钢板2(或钢筋)严禁烧伤螺栓;

预埋定位钢板1成活动状态;

第二步:上提焊接后辅助预埋

定位钢板2(或钢筋)至预埋水平面位置;

第三步:

点焊预埋定位钢板1 与预埋螺栓接触处四周, 严禁烧伤螺栓;

第四步:去掉固定模具:形成整体预埋件。

五、注意事项:

1、施工中应注意声屏障梁与非声屏障梁接触网螺栓预埋件距离左(右)线路中心值并不一致。

2、对于声屏障梁与非声屏障梁过渡墩,接触网牛腿及预埋件位置按声屏障梁的桥墩处理。

3、预埋螺栓外露部分长度分别为140mm和200mm,预埋螺栓时要求与牛腿主钢筋焊接;

(其中,Ⅰ型(非声屏障)桥面系QJ-B(梁面上预留格构式下锚柱)地脚螺栓140mm丝扣, QJ-C(梁面上预留钢管硬横跨柱)地脚螺栓200mm丝扣;

Ⅱ型(声屏障)桥面系QJ-A(梁面上预留格构式中间柱)地脚螺栓200mm丝扣)。

4、对螺栓外露部分用胶带缠裹进行防护,避免支柱安装前损坏螺栓。

5、灌注混凝土前,必须采用定位板固定外露的螺栓,确保螺栓不移位。

6、定位钢板和预埋螺栓具有方向性,预埋时请注意,螺栓弯钩朝向内部。六.施工工艺流程:

七、接触网支柱基础施工允许误差

序号项目允许误差

1 螺栓组中心距左(右)线路中心线的距离+50mm/-0mm

2 螺栓组中心顺线路方向偏移±50mm

3 基础预埋件应牢固可靠,螺栓外露长度及螺纹长度+5mm/-0mm

4 螺栓相邻间距±1mm

5 螺栓对角线间距±1.5mm

6 预埋钢板应与基础面齐平或略高+5mm/-0mm

7 预埋钢板中部预留孔中混凝土略高于预埋钢板顶面+5mm/-0mm

8 预埋钢板应水平,高低偏差<5mm

9 螺栓应垂直于水平面,每个螺栓的中心偏差在顶端偏移<1mm

10

靠近线路侧螺栓连线的法线应垂直线路中心线,一组螺栓的

整体扭转

±1.5°

11

基础面至轨面距离;基础面高出桥梁面距离;基础平台尺

寸;预埋钢板尺寸

±5mm

12 基础断面尺寸;钢筋保护层厚度+20mm/-0mm

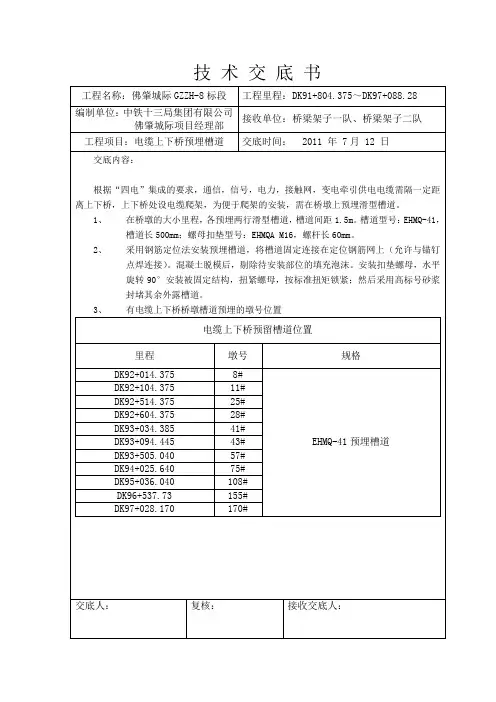

1、预埋电缆槽道位置

2、桥墩顶预埋槽道型号、参数

3、安装图采用黔张常技术通知单:。

(后附图)

4、各桥墩台安装数量:

5、技术要求:

⑴槽道布置从桥墩、台底部150cm开始,以此向上间距150cm,h应满足150cm左右,电缆槽的长度要求伸入地面以下不小于30cm。

⑵通信信号爬架与电力爬架有同墩台与不同墩台之分,施工注意区别。

⑶电缆爬梯的角钢上端焊接于梁端人行道支架的N1 上,下部与墩台顶上预埋的角钢焊接。

⑷预埋件外露部分采用多元合金共渗+封闭层处理,其中渗层厚度≥50um,封闭层厚度为5-8um。

6、预埋槽道的安装方法:

7、施工注意事项

⑴槽道布置从桥墩台底部150cm开始,以此向上间距150cm,h应满足150cm左右。

⑵预埋槽道的外露表面与结物表面齐平,槽道埋设位置,位于圆弧上时,要采用圆弧槽道。

⑶预埋槽道的钢钉与钢筋网片冲突时,不允许切断锚钉。

⑷槽道内发泡填充物为后期钢结构安装阶段剔除。

九、安全及文明施工:

1、人员进入施工现场必须配戴好安全帽。

2、严禁赤脚、穿拖鞋、穿硬底鞋作业,严禁在墩顶打闹休息,牛腿施

工时应在墩顶设置安全防护围栏,施工作业人员必须配备安全帽、安全带和防滑鞋。

3、风力达到六级含(六级)以上严禁作业。

4、危险部位要进行围挡,并悬挂警示标志。

5、严禁酒后、睡眠不足作业,严禁在雷雨、风暴等恶劣天气和不可预

见情况下施工。尽量缩短夜间施工时间,保证夜间施工人员有足够的睡眠,避免作业人员出现疲劳状态和发生不必要的质量、安全事故。

6、施工中所用的吊车应具备产品合格证、使用说明书、安全技术交底、钢丝绳、高强连接螺栓、地脚螺栓及主要电气元件等,吊车司机应具备吊车操作证。

7、墩顶上下人严禁采用吊车吊运,需采用脚手架搭设上下人梯,脚手架的稳定情况要设专人进行监控,发现异常时应停止使用并进行加固处理,等安全隐患排除后继续施工。

8、明确施工范围内各施工阶段应遵循的环保法律、法规和标准要求。

9、做好施工现场开工前的环保准备工作,在开工前完成工地排水和废水及泥浆处理设施的建设,在生活营地设置污水处理系统,并配备临时的生活污水汇集设施,防止污水直接排放;保证工地排水和废水处理设施在整个施工过程的有效性,做到现场无积水、排水不外溢、不堵塞、水质达标。
