基于单片机的电子秤设计
基于单片机的电子秤设计学院：信息科学与工程学院班级：姓名：学号：指导教师：时间：目录序言第一章任务和指标1.1 设计任务1.2设计指标1.3设计思路第二章系统模块功能与选型2.1 控制器部分2.2 数据采集部分2.2.1 传感器的选择2.2.2 放大电路的选择2.2.3 A/D转换器的选择2.2.4 键盘的设计及选择2.3 显示电路部分的选择第三章硬件电路的设计3.1 AT89C51的最小系统电路3.1.1 单片机芯片AT89C51简介3.1.2 单片机管脚说明3.1.3 AT89C51的最小系统电路构成3.2 电源电路设计3.3 数据采集部分电路设计3.3.1 传感器和其外围以及放大电路设计3.3.2 A/D转换芯片与AT89C51单片机接口电路设计3.3.3 测量算法3.4 显示电路与AT89C51单片机接口电路设计3.5 键盘电路与AT89C51单片机接口电路设计第四章系统软件设计4.1程序设计框图4.2 C51程序第五章设计总结参考文献序言称重技术自古以来就被人们所重视，作为一种计量手段，广泛应用于工农业、科研、交通、内外贸易等各个领域，与人民的生活紧密相连。
电子秤是电子衡器中的一种，衡器是国家法定计量器具，是国计民生、国防建设、科学研究、内外贸易不可缺少的计量设备，衡器产品技术水平的高低，将直接影响各行各业的现代化水平和社会经济效益的提高。
称重装置不仅是提供重量数据的单体仪表，而且作为工业控制系统和商业管理系统的一个组成部分，推进了工业生产的自动化和管理的现代化，它起到了缩短作业时间、改善操作条件、降低能源和材料的消耗、提高产品质量以及加强企业管理、改善经营管理等多方面的作用。
称重装置的应用已遍及到国民经济各领域，取得了显著的经济效益。
因此，称重技术的研究和衡器工业的发展各国都非常重视。
50年代中期电子技术的渗入推动了衡器制造业的发展。
60年代初期出现机电结合式电子衡器以来，经过40多年的不断改进与完善，我国电子衡器从最初的机电结合型发展到现在的全电子型和数字智能型。
现今电子衡器制造技术及应用得到了新发展。
电子称重技术从静态称重向动态称重发展：计量方法从模拟测量向数字测量发展；测量特点从单参数测量向多参数测量发展，特别是对快速称重和动态称重的研究与应用。
通过分析近年来电子衡器产品的发展情况及国内外市场的需求，电子衡器总的发展趋势是小型化、模块化、集成化、智能化；其技术性能趋向是速率高、准确度高、稳定性高、可靠性高；其功能趋向是称重计量的控制信息和非控制信息并重的“智能化”功能；其应用性能趋向于综合性和组合性。
电子秤是电子衡器中的一种，衡器是国家法定计量器具，是国计民生、国防建设、科学研究、内外贸易不可缺少的计量设备，衡器产品技术水平的高低，将直接影响各行各业的现代化水平和社会经济效益的提高。
第一章任务和指标1.1 任务单片机电子计价秤：设计重量检测、处理与显示电路，对5种以上不同单价的商品进行称量、计价和打印及键盘参数设置、数据上传等功能。
1.2 指标电子秤的计量性能涉及的主要技术指标有：量程、分度值、分度数、准确度等级等。
（1）量程：电子衡器的最大称量Max，即电子秤在正常工作情况下，所能称量的最大值。
（2）分度值：电子秤的测量范围被分成若干等份，每份值即为分度值。
用e或d 来表示。
（3）分度数：衡器的测量范围被分成若干等份，总份数即为分度数用n表示。
电子衡器的最大称量Max可以用总分度数n与分度值d的乘积来表示，即Max = n •d 1.3 设计思路目前,台式电子秤在商业贸易中的使用已相当普遍,但存在较大的局限性：体积大、成本高、需要工频交流电源供应、携带不便、应用场所受到制约。
现有的便携秤为杆秤或以弹簧、拉伸变形来实现计量的弹簧秤,居民用户使用的基本是杆秤。
弹簧盘秤制造工艺要求较高,弹簧的疲劳问题无法彻底解决,一旦超过弹簧弹性限度,弹簧秤就会产生很大误差,以至损坏,影响到称重的准确性和可靠性,只是一种暂时的代用品,也被列入逐渐取消的行列。
微控制器技术、传感器技术的发展和计算机技术的广泛应用，电子产品的更新速度达到了日新月异的地步。
本系统在设计过程中，除了能实现系统的基本功能外，还增加了打印和通讯功能，可以实现和其他机器或设备（包括上位PC机和数据存储设备）交换数据.除此之外，系统的微控制器部分选择了兼容性比较好的AT89系列单片机，在系统更新换代的时候，只需要增加很少的硬件电路，甚至仅仅删改系统控制程序就能够实现。
综上所述,本课题的主要设计思路是：利用压力传感器采集因压力变化产生的电压信号，经过电压放大电路放大，然后再经过模数转换器转换为数字信号，最后把数字信号送入单片机。
单片机经过相应的处理后，得出当前所称物品的重量及总额，然后再显示出来。
此外，还可通过键盘设定所称物品的价格。
主要技术指标为：称量范围0～5kg;分度值0.01kg;精度等级Ⅲ级;电源DC1.5V（一节5号电池供电）。
这种高精度智能电子秤体积小、计量准确、携带方便,集质量称量功能与价格计算功能于一体,能够满足商业贸易和居民家庭的使用需求。
第二章系统模块功能与选型按照本设计功能的要求，系统由5个部分组成：控制器部分、测量部分、数据显示部分、键盘部分、和电路电源部分，系统设计总体方案框图如图2.1所示。
放大电路图2-1设计思路框图测量部分是利用称重传感器检测压力信号，得到微弱的电信号（本设计为电压信号），而后经处理电路（如滤波电路，差动放大电路，）处理后，送A/D转换器，将模拟量转化为数字量输出。
控制器部分接受来自A/D转换器输出的数字信号，经过复杂的运算，将数字信号转换为物体的实际重量信号，并将其存储到存储单元中。
控制器还可以通过对扩展I/O的控制，对键盘进行扫描，而后通过键盘散转程序，对整个系统进行控制。
数据显示部分根据需要实现显示功能。
2.1 控制器部分本设计由于要求必须使用单片机作为系统的主控制器,而且以单片机为主控制器的设计，可以容易地将计算机技术和测量控制技术结合在一起，组成新型的只需要改变软件程序就可以更新换代的“智能化测量控制系统”。
这种新型的智能仪表在测量过程自动化、测量结果的数据处理以及功能的多样化方面，都取得了巨大的进展。
再则由于系统没有其它高标准的要求，又考虑到本设计中程序部分比较大，根据总体方案设计的分析，设计这样一个简单的的系统，可以选用带EPROM的单片机，由于应用程序不大，应用程序直接存储在片内，不用在外部扩展存储器，这样电路也可简化，在这里选用AT89C51.2.2 数据采集部分电子秤的数据采集部分主要包括称重传感器、处理电路和A/D转换电路，因此对于这部分的论证主要分三方面2.2.1 传感器的选择在设计中,传感器是一个十分重要的元件,因此对传感器的选择也显的特别的重要,不仅要注意其量程和参数,还有考虑到与其相配置的各种电路的设计的难以程度和设计性价比等等.传感器量程的选择可依据秤的最大称量值、选用传感器的个数、秤体的自重、可能产生的最大偏载及动载等因素综合评价来确定。
一般来说，传感器的量程越接近分配到每个传感器的载荷，其称量的准确度就越高。
但在实际使用时，由于加在传感器上的载荷除被称物体外，还存在秤体自重、皮重、偏载及振动冲击等载荷，因此选用传感器量程时，要考虑诸多方面的因素，保证传感器的安全和寿命。
传感器量程的计算公式是在充分考虑到影响秤体的各个因素后，经过大量的实验而确定的。
其公式如下：C＝K0×K1×K2×K3×(Wmax＋W)/N （2.1）C—单个传感器的额定量程；W—秤体自重；Wmax—被称物体净重的最大值；N—秤体所采用支撑点的数量；K0—保险系数，一般取值在1.2～1.3之间；K1—冲击系数；K2—秤体的重心偏移系数；K3—风压系数。
本设计要求称重范围0～5kg，重量误差不大于0.01kg，根据传感器量程计算公式（2.1）可知：C＝1.25×1×1.03×1×（20＋1.9）／1 (2-1)＝9.01205为保证电子秤称量结果的准确度，克服传感器在低量程段线性度差的缺点。
传感器的量程应根据皮带秤的最大流量来选择。
在实际工作中，要求称重传感器的有效量程在20%～80%之间，线性好，精度高。
重量误差应控制在±0.01Kg，又考虑到秤台自重、振动和冲击分量，还要避免超重损坏传感器，根据式2.1的计算结果，所以我们确定传感器的额定载荷为7.5Kg，允许过载为150%F.S，精度为0.05%，最大量程时误差 0.01kg，可以满足本系统的精度要求.综合考虑,本设计采用SP20C-G501电阻应变式传感器,其最大量程为7.5 Kg.称重传感器由组合式S型梁结构及金属箔式应变计构成，具有过载保护装置。
由于惠斯登电桥具诸如抑制温度变化的影响，抑制干扰，补偿方便等优点，所以该传感器测量精度高、温度特性好、工作稳定等优点，广泛用于各种结构的动、静态测量及各种电子秤的一次仪表。
该称重传感器主要由弹性体、电阻应变片电缆线等组成，其工作原理如图2.1所示：图2.1称重传感器原理图表一压力传感器主要技术指标其测量原理：用应变片测量时，将其粘贴在弹性体上。
当弹性体受力变形时，应变片的敏感栅也随同变形，其电阻值发生相应变化，通过转换电路转换为电压或电流的变化。
由于内部线路采用惠更斯电桥，当弹性体承受载荷产生变形时，输出信号电压可由下式给出：Ein R4R4R3R3R2R2R1R1)42(42E ⨯⎪⎭⎫ ⎝⎛+++⨯+⨯=△△△△R R R R out （2-2）2.2.2放大电路选择称重传感器输出电压振幅范围0～20mV 。
而A/D 转换的输入电压要求为0～2V ，因此放大环节要有100倍左右的增益。
对放大环节的要求是增益可调的（70～150倍），根据本设计的实际情况增益设为100倍即可，零点和增益的温度漂移和时间漂移极小。
按照输入电压20mV ，分辨率20000码的情况，漂移要小于1µV。
由于其具有极低的失调电压的温漂和时漂（±1µV），从而保证了放大环节对零点漂移的要求。
残余的一点漂移依靠软件的自动零点跟踪来彻底解决。
稳定的增益量可以保证其负反馈回路的稳定性，并且最好选用高阻值的电阻和多圈电位器。
由2.2.1中称重传感器的称量原理可知，电阻应变片组成的传感器是把机械应变转换成ΔR/R，而应变电阻的变化一般都很微小，例如传感器的应变片电阻值120Ω，灵敏系数 K=2，弹性体在额定载荷作用下产生的应变为1000ε，应变电阻相对变化量为：ΔR/R = K×ε= 2×1000×10－6 =0.002 （2-3）由式2-3可以看出电阻变化只有0.24Ω，其电阻变化率只有0.2%。

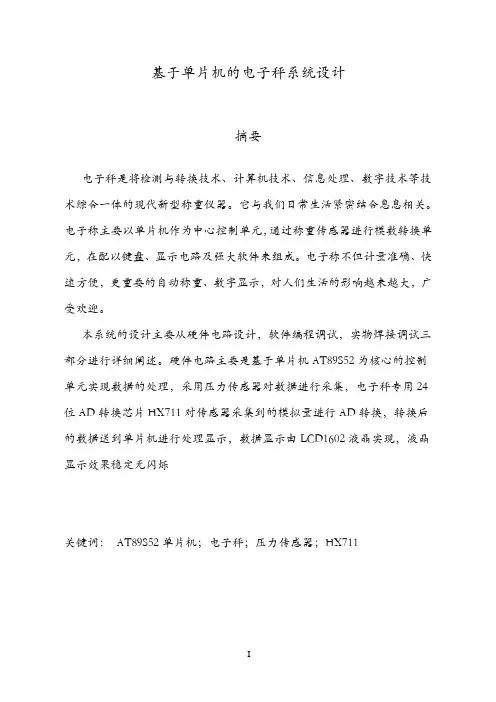

基于单片机的电子秤系统设计(附程序代码)
基于单片机的电子秤系统设计摘要电子秤是将检测与转换技术、计算机技术、信息处理、数字技术等技术综合一体的现代新型称重仪器。
它与我们日常生活紧密结合息息相关。
电子称主要以单片机作为中心控制单元，通过称重传感器进行模数转换单元，在配以键盘、显示电路及强大软件来组成。
电子称不但计量准确、快速方便，更重要的自动称重、数字显示，对人们生活的影响越来越大，广受欢迎。
本系统的设计主要从硬件电路设计，软件编程调试，实物焊接调试三部分进行详细阐述。
硬件电路主要是基于单片机AT89S52为核心的控制单元实现数据的处理，采用压力传感器对数据进行采集，电子秤专用24位AD转换芯片HX711对传感器采集到的模拟量进行AD转换，转换后的数据送到单片机进行处理显示，数据显示由LCD1602液晶实现，液晶显示效果稳定无闪烁关键词：AT89S52单片机；电子秤；压力传感器；HX711WIRELESS TEMPERATURE DETECTING SYSTEM DESINGBASED ON MCUABSTRACTWith Intelligent electronic scale is the detection and conversion technology, computer technology, information processing, digital technology, an integrated modern technology of new weighing equipment.Ectronic scale takes SCM as its central controling unit,and achieves AD transform through weighting transducer,then adds keybord,display circuit and powerful softerwear. It is not only accurate,swift,and convenient, but also makes an important effect to people’s life by its automatic weightment and digital display, so it becomes more and more popular.The design of this system gives its eleboration from 3 parts: Hardwear circuit design,softwear programme debugging and entity weld debugging.Hardwear circuit reaches data processing by the controling unit which based on AT89S52，and gathers data by weighting transducer,then makes AD transform by HX711 to the data gathered, and the transformed data then transferred to AT89S52 for display prosessing, at last LCD1602 would show it out steadily without twinklingKey Words: AT89S52 MCU，Electrnoic Scale，Load sensor，HX711.目录摘要 (I)ABSTRACT (II)目录.......................................................................................................................................................................... I II 第1章绪论. (1)1.1课题背景与研究意义 (1)1.2 系统设计要求 (2)1.3系统设计方案 (3)1.4电子秤的主要组成 (5)1.4.1 电子秤的基本结构 (5)1.4.2 电子秤的工作原理 (6)1.4.3 电子秤的计量性能 (7)第2章系统硬件设计 (8)2.1 流系统元器件选型及参数介绍 (8)2.1.1 系统单片机选型 (8)2.1.2 系统传感器选型 (10)2.1.3 系统AD转换芯片选择 (13)2.1.4系统显示器选择 (14)2.1.5系统时钟芯片选择 (16)2.2 系统硬件电路设计 (17)2.2.1系统电源电路设计 (17)2.2.2系统单片机主控电路设计 (18)2.2.3系统显示部分电路设计 (20)2.2.4系统超重报警指示电路设计 (21)2.2.5系统按键输入电路设计 (21)2.3系统硬件电路的绘制与PCB线路板制作 (23)2.3.1 Protell 99 SE软件介绍 (23)2.3.2 系统原理图绘制与PCB印刷线路板制作 (23)第3章系统软件设计 (27)3.1 系统软件编程环境介绍 (27)3.2系统主程序流程图 (27)3.3系统显示部分流程图 (28)3.4系统按键调整部分流程图 (29)第四章系统的制作、安装与调试 (30)4.1电路的绘制与PCB板的制作 (30)4.2 系统的调试 (31)第五章总结与体会 (32)5.1 总结 (32)5.2 体会 (33)参考文献 (34)致谢 (35)第1章绪论1.1课题背景与研究意义电子秤作为一种计量手段，广泛应用于工农业、科研、交通、内外贸易等各个领域，与人民的生活紧密相连。
基于单片机的实用电子秤设计
基于单片机的实用电子秤设计一、硬件设计1、传感器选择电子秤的核心部件之一是称重传感器。
常见的称重传感器有电阻应变式、电容式等。
在本设计中，我们选用电阻应变式传感器，其原理是当物体的重量作用在传感器上时，传感器内部的电阻应变片会发生形变，从而导致电阻值的变化。
通过测量电阻值的变化，就可以计算出物体的重量。
2、信号放大与调理传感器输出的信号通常比较微弱，需要经过放大和调理才能被单片机处理。
我们使用高精度的仪表放大器对传感器输出的信号进行放大，并通过滤波电路去除噪声干扰，以提高测量的准确性。
3、单片机选型单片机是整个电子秤系统的控制核心。
考虑到性能、成本和开发难度等因素，我们选用 STM32 系列单片机。
STM32 系列单片机具有丰富的外设资源、较高的运算速度和良好的稳定性，能够满足电子秤的设计需求。
4、显示模块为了直观地显示测量结果，我们选用液晶显示屏（LCD）作为显示模块。
LCD 显示屏具有功耗低、显示清晰、视角广等优点。
通过单片机的控制，可以在 LCD 显示屏上实时显示物体的重量、单位等信息。
5、按键模块为了实现电子秤的功能设置，如单位切换、去皮、清零等，我们设计了按键模块。
按键模块通过与单片机的连接，将用户的操作指令传递给单片机进行处理。
6、电源模块电源模块为整个电子秤系统提供稳定的电源。
我们使用线性稳压器将输入的电源电压转换为适合各个模块工作的电压，以确保系统的正常运行。
二、软件算法1、重量计算算法根据传感器的特性和放大调理电路的参数，我们可以建立重量与传感器输出信号之间的数学模型。
通过对传感器输出信号的采集和处理，利用数学模型计算出物体的实际重量。
2、滤波算法为了消除测量过程中的噪声干扰，提高测量的稳定性和准确性，我们采用数字滤波算法对采集到的信号进行处理。
常见的数字滤波算法有中值滤波、均值滤波等。
在本设计中，我们选用中值滤波算法，其原理是对连续采集的若干个数据进行排序，取中间值作为滤波后的结果。

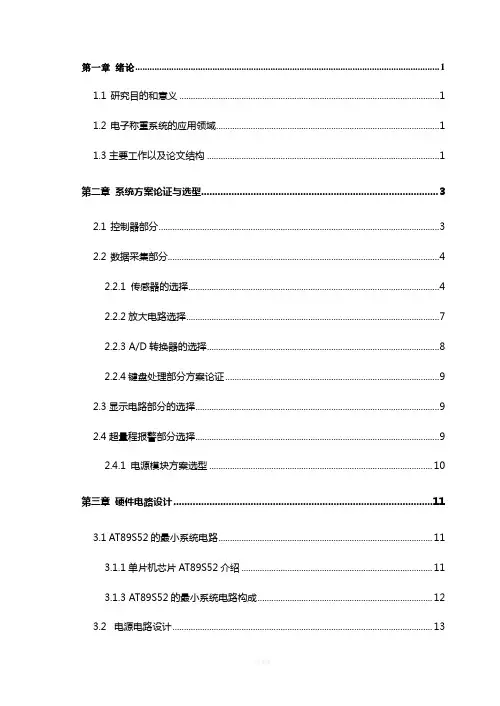

基于单片机的电子秤的设计与实现(毕业论文)
第一章绪论 (1)1.1研究目的和意义 (1)1.2电子称重系统的应用领域 (1)1.3主要工作以及论文结构 (1)第二章系统方案论证与选型 (3)2.1控制器部分 (3)2.2数据采集部分 (4)2.2.1 传感器的选择 (4)2.2.2放大电路选择 (7)2.2.3 A/D转换器的选择 (8)2.2.4键盘处理部分方案论证 (9)2.3显示电路部分的选择 (9)2.4超量程报警部分选择 (9)2.4.1 电源模块方案选型 (10)第三章硬件电路设计 (11)3.1AT89S52的最小系统电路 (11)3.1.1单片机芯片AT89S52介绍 (11)3.1.3 AT89S52的最小系统电路构成 (12)3.2电源电路设计 (13)3.3数据采集部分电路设计 (13)3.6.1LED结构与原理 (15)3.6.2动态显示LED显示器接口 (16)3.4键盘电路与AT89S52单片机接口电路设计 (17)键盘电路与AT89C51的接口电路设计 (17)3.5报警电路的设计 (18)第四章系统软件设计 (20)4.1主程序设计 (20)4.2子程序设计 (21)4.2.1 A/D转换启动及数据读取程序设计 (21)4.2.2显示子程序设计 (22)4.2.3 键盘输入控制程序的设计 (22)4.2.4报警子程序的设计 (23)第五章总结 (25)参考文献 (26)附录1系统总图 (27)第一章绪论1.1 研究目的和意义传统的机械秤有很多缺点，比如精度不高，结构复杂，易老化，成本高等。
随着社会的发展，市场对秤的要求的越来越高，尤其是人体秤、厨房秤等各类便携式小型秤。
电子秤与传统的机械秤相比有许多优越性，它用压力传感器取代机械秤的弹簧大大减小了秤的体积和制造难度，以LCD 或LED显示屏取代传统的刻度盘使外形更加美观，由于内部集成了单片机以及软件系统，电子秤还拥有传统机械秤无法比拟的智能性。
他可以完成过载报警，总价计算，数据通信等众多功能。
基于单片机的电子秤设计
