公称直径尺寸对照表
公称管子尺寸与直径对照表
..公称管子尺寸与直径数值对照表一般来说，管子的直径可分为外径、内径、公称直径。
一般来说，管子的直径可分为外径、内径、公称直径。
管材为无缝钢管的管子的外径用字母D 来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM 5MM，用，用D108*5表示。
表示。
塑料管也用外径表示，如De63De63。
其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN 表示。
表示。
在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也较公称通径，是管子（或者管件）的规格名称。
规定的一种标准，也较公称通径，是管子（或者管件）的规格名称。
管子的公称直径和其内径、外径都不相等，例如：公称直径为100MM 的无缝钢管有102*5102*5、、108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108-5-5108-5-5））＝98MM 98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN 表示，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。
种管道的公称直径，壁厚。
(其实在工程领域并没有一个完全的管道公称直径与外径的对照，外径与公称直径的换算基本要靠经验。
算基本要靠经验。
大致是公称直径大约等于内径（外径减两个皮厚）大致是公称直径大约等于内径（外径减两个皮厚）但也不完全相等，大致差不多，取整就行。
比如φ但也不完全相等，大致差不多，取整就行。
比如φ108*7108*7的外径108108，它的公称直径是，它的公称直径是100100；再比如φ；再比如φ；再比如φ32*4.532*4.532*4.5，外径，外径3232，公称直径应该是，公称直径应该是2525。
钢管公称直径与外径对照表
一般来说,管子的直径可分为外径、内径、公称直径.管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚,例如外径为108的无缝钢管，壁厚为5MM，用D108＊5表示，塑料管也用外径表示,如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示,公称直径是为了设计制造和维修的方便人为地规定的一种标准，也较公称通径，是管子（或者管件)的规格名称。
管子的公称直径和其内径、外径都不相等，例如：公称直径为100MM的无缝钢管邮102*5、108＊5等好几种，108为管子的外径,5表示管子的壁厚，因此，该钢管的内径为(108*5—5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说,公称直径是接近于内径,但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN表示，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。
. 管子系列标准压力管道设计及施工,首先考虑压力管道及其元件标准系列的选用。
世界各国应用的标准体系虽然多，大体可分成两大类.压力管道标准见表3。
法兰标准见表4。
表3 压力管道标准分类大外径系列小外径系列规格DN—公称直径Ф－外径DN15—ф22mm,DN20-ф27mmDN25—ф34mm，DN32-ф42mmDN40-ф48mm，DN50—ф60mmDN65-ф76(73)mm，DN80—ф89mmDN100—ф114mm，DN125-ф140mmDN150-ф168mm，DN200-ф219mmDN250—ф273mm，DN300-ф324mmDN350—ф360mm，DN400—ф406mmDN450-ф457mm,DN500-ф508mmDN600-ф610mm，DN15—ф18mm，DN20-ф25mmDN25-ф32mm，DN32-ф38mmDN40—ф45mm，DN50-ф57mmDN65—ф73mm,DN80—ф89mmDN100—ф108mm，DN125—ф133mm DN150-ф159mm,DN200—ф219mm DN250-ф273mm，DN300-ф325mm DN350—ф377mm，DN400—ф426mm DN450—ф480mm,DN500—ф530mm DN600-ф630mm，。
公称直径对照表
公称直径对照表DN表示公称通径，也可叫做公称直径, 又称平均外径(mean outside diameter)它是指各种管子与管路附件的通用口径，是容器、管道及其附件的标准化直径系列。
它的单位是mm。
DN符号后面用数字注明公称直径的数值，如公称直径为125mm的管材表示为DNl25。
采用公称直径不仅有利于将零部件的标准化，也方便于设计、制造、修配和管理，降低制造成本。
对于容器，公称直径用内径表示；对于管道，则用小于外径并大于内径的某个尺寸表示。
相应于管道的某一公称直径，其外径是一定值，内径随壁厚而变化。
同一公称直径的管子与管路附件均能相互连接，具有互换性.公称直径是控制管材设计及制造规格的一种标准直径，与管内径相接近。
各种管材，公称直径既不等于其实际内径，也不等于其实际外径，只是个名义直径。
但无论管材的实际内径和外径的数值是多少，只要其公称直径相同，就可用相同公称直径的管件相连接，具有通用性和互换性。
管道公称直径对照表：DN-公称直径Ф-外径大外径系列DN15-ф22mm，DN20-ф27mmDN25-ф34mm，DN32-ф42mmDN40-ф48mm，DN50-ф60mmDN65-ф76(73)mm，DN80-ф89mm DN100-ф114mm，DN125-ф140mm DN150-ф168mm，DN200-ф219mm DN250-ф273mm，DN300-ф324mm DN350-ф360mm，DN400-ф406mm DN450-ф457mm，DN500-ф508mm DN600-ф610mm，小外径系列：DN15-ф18mm，DN20-ф25mmDN25-ф32mm，DN32-ф38mmDN40-ф45mm，DN50-ф57mmDN65-ф73mm，DN80-ф89mm DN100-ф108mm，DN125-ф133mm DN150-ф159mm，DN200-ф219mm DN250-ф273mm，DN300-ф325mm DN350-ф377mm，DN400-ф426mm DN450-ф480mm，DN500-ф530mm DN600-ф630mm，补充：。

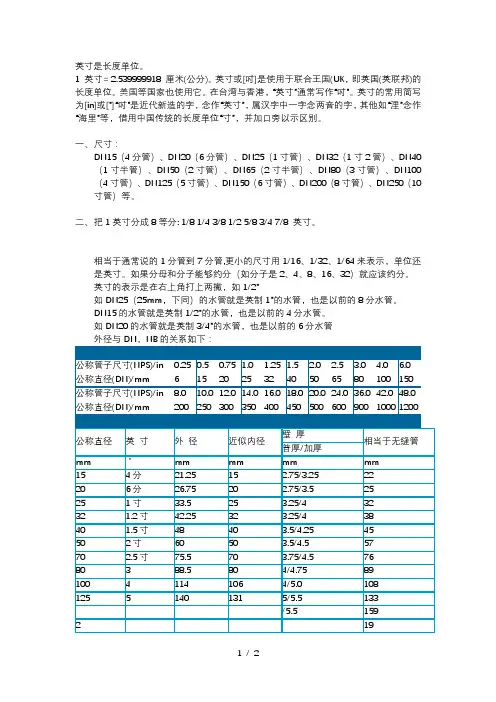

公称管子尺寸和公称直径对照表
英寸是长度单位。
1 英寸= 2.539999918 厘米(公分)。
英寸或[吋]是使用于联合王国(UK，即英国(英联邦)的长度单位。
美国等国家也使用它。
在台湾与香港，“英寸”通常写作“吋”。
英寸的常用简写为[in]或["]“吋”是近代新造的字，念作“英寸”，属汉字中一字念两音的字，其他如“浬”念作“海里”等，借用中国传统的长度单位“寸”，并加口旁以示区别。
一、尺寸：
DN15（4分管）、DN20（6分管）、DN25（1寸管）、DN32（1寸2管）、DN40（1寸半管）、DN50（2寸管）、DN65（2寸半管）、DN80（3寸管）、DN100（4寸管）、DN125（5寸管）、DN150（6寸管）、DN200（8寸管）、DN250（10寸管）等。
二、把1英寸分成8等分: 1/8 1/4 3/8 1/2 5/8 3/4 7/8 英寸。
相当于通常说的1分管到7分管,更小的尺寸用1/16、1/32、1/64来表示，单位还是英寸。
如果分母和分子能够约分（如分子是2、4、8、16、32）就应该约分。
英寸的表示是在右上角打上两撇，如1/2"
如DN25（25mm，下同）的水管就是英制1"的水管，也是以前的8分水管。
DN15的水管就是英制1/2"的水管，也是以前的4分水管。
如DN20的水管就是英制3/4"的水管，也是以前的6分水管。
公称直径对照表
公称直径对照表尺寸：DN15（4分管）DN20（6分管）DN25（1寸管）DN32（1寸2管）DN40（1寸半管）DN50（2寸管）DN65（2寸半管）DN80（3寸管）DN100（4寸管）DN125（5寸管）DN150（6寸管）DN200（8寸管）DN250（10寸管）等。
把1英寸分成8等分: 1/8 1/4 3/8 1/2 5/8 3/4 7/8 英寸：相当于通常说的1分管到7分管,更小的尺寸用1/16、1/32、1/64来表示，单位还是英寸。
如果分母和分子能够约分（如分子是2、4、8、16、32）就应该约分。
英寸的表示是在右上角打上两撇，如1/2"如DN25（25mm，下同）的水管就是英制1"的水管，也是以前的8分水管。
DN15的水管就是英制1/2"的水管，也是以前的4分水管。
如DN20的水管就是英制3/4"的水管，也是以前的6分水管外径与DN，NB的关系如下：公称管子尺寸(NPS)/in0.25 0.5 0.75 1.0 1.25 1.5 2.0 2.5 3.0 4.0 6.0 公称直径(DN)/mm6 15 20 25 32 40 50 65 80 100 150 公称管子尺寸(NPS)/in8.0 10.0 12.0 14.0 16.0 18.0 20.0 24.0 36.0 42.0 48.0 公称直径(DN)/mm200 250 300 350 400 450 500 600 900 1000 1200公称直径英寸外径近似内径壁厚相当于无缝管普厚/加厚mm ＂mm mm mm mm 15 4分21.25 15 2.75/3.25 22 20 6分26.75 20 2.75/3.5 25 25 1寸33.5 25 3.25/4 32 32 1.2寸42.25 32 3.25/4 38 40 1.5寸48 40 3.5/4.25 45 50 2寸60 50 3.5/4.5 57 70 2.5寸75.5 70 3.75/4.5 76 80 3 88.5 80 4/4.75 89 100 4 114 106 4/5.0 108 125 5 140 131 5/5.5 133 150 6 165 156 5/5.5 159200 8 219 207 6 219250 10 273 259 7 273300 12 325 309 8 435350 14 377 9 485400 16 426 9 535450 18 478 9 590500 20 529 9 640600 24 630 10 755700 28 720 10 860800 32 820 975国际管道尺寸对照表N.D INCH STANDARD METRIC INCH COPPER PVC PE DUCTILE 15A 1/2" 21.7 20 21.5-22.0 22 20A 3/4" 27.2/28.5 26 27.0-27.6 26 25A 1" 34.0 30 28.24 30 32 34.0-34.7 34 32A 1-1/4" 42.7 38 34.59 35 38 42.0-42.8 48 40A 1-1/2" 48.6 44.5 40.95 45 48 48.0-48.9 60 50A 2" 60.6 57.0 54.05 55 60 60.0-61.1 76 65A 2-1/2" 76.3 76.1 66.75 70 76 76.0-77.3 89 80A 3" 89.1 88.9 79.85 85 89 89.0-90.5 98 90A 3-1/2" 101.6100A 4" 114.3 108.0 106.27 110 114 114.0-115.9 118 125A 5" 139.8 133.0 131.67 140 140 140.0-142.3 144 150A 6" 165.2 159.0 157.68 160 165 165.0-167.6 170 200A 8" 216.3 219.0 208.48 216 216.0-218.8 222 250A 10" 267.4 267.0 260.50 267 267.0-270.1 274300A 12" 318.5 323.9 312.11 318 318.0-321.3 326 350A 14" 355.6 368.0 363.72 378 400A 16" 406.4 419.0 414.52 429 450A 18" 457.2 457.2 465.32 480 500A 20" 508.0 508.0 516.94 532 550A 22" 558.8 558.0 567.74600A 24" 609.6 619.0 619.35 635 650A 26" 660.4700A 28" 711.2。
公称直径与外径对照表
公称直径与外径对照表：其实在工程领域并没有一个完全的管道公称直径与外径的对照，外径与公称直径的换算基本要靠经验。
大致是公称直径大约等于内径（外径减两个壁厚）但也不完全相等，大致差不多，取整就行。
比如φ108*7的外径108，它的公称直径是100；再比如φ32*4.5，外径32，公称直径应该是25。
以此类推，就能得到外径与公称直径的对应关系了。
具体对照表如下：规格：DN-公称直径Ф－外径1、大外径系列DN15-ф22mm，DN20-ф27mmDN25-ф34mm，DN32-ф42mmDN40-ф48mm，DN50-ф60mmDN65-ф76(73)mm，DN80-ф89mmDN100-ф114mm，DN125-ф140mmDN150-ф168mm，DN250-ф273mm，DN300-ф324mm DN350-ф360mm，DN400-ф406mm DN450-ф457mm，DN500-ф508mm DN600-ф610mm，2、小外径系列DN15-ф18mm，DN20-ф25mm DN25-ф32mm，DN32-ф38mm DN40-ф45mm，DN50-ф57mm DN65-ф73mm，DN80-ф89mm DN100-ф108mm，DN125-ф133mm DN150-ф159mm，DN200-ф219mm DN250-ф273mm，DN350-ф377mm，DN400-ф426mmDN450-ф480mm，DN500-ф530mmDN600-ф630mm一般来说，管子的直径可分为外径、内径、公称直径。
管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示。
在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也叫公称通径，是管子（或者管件）的规格名称。
公称直径对照表
1，英制是公称直径的英文名称。
将其转换为毫米只能在公称直径的公制中调用。
它不能与外径相对应，因为相同公称直径的管道可以分为大直径和小直径2，管道规格没有绝对换算公式。
对于小于100的管道，只能使用1英寸= 25进行模糊计算，并且应该采用相似的数字。
对于大于100的管道，可以使用1英寸= 25进行完全匹配计算。
常用如下：俗称DN1的相应公称直径公称直径DN8对应于俗称2点公称直径DN 10对应于俗称3点公称直径DN 15对应于俗称的4点公称直径DN20对应于俗称6点DN25的公称直径对应于1英寸公称直径DN32对应于俗称1英寸2点Dn40的公称直径对应于1.5英寸公称直径DN50对应于2英寸的通用名称DN65的公称直径为2.5英寸公称直径DN80对应俗称3英寸公称直径DN 100对应于4英寸的通用名称DN 125的公称直径为5英寸DN 150公称直径的通用名称是6英寸公称直径DN200对应于俗称的8英寸公称直径DN250对应于通常所说的10英寸DN300的公称直径为12英寸公称直径DN350对应于14英寸的通用名称公称直径dn400对应于16英寸的通用名称公称直径dn450对应于18英寸的通用名称公称直径DN500对应于通常所说的20英寸公称直径DN600对应俗称24英寸1英寸= 25.4毫米= 8英寸分钟1/2是四分之一（4英寸），DN 15 = 1.27厘米3/4是6点（6英语点）DN20 = 1.905cmDe，DN，D，D和Φ的含义1. DN（公称直径）是指管道的公称直径，它是外径和内径的平均值。
DN = de-0.5 *壁厚。
注意：这既不是外径，也不是内径。
输水和输气管（镀锌钢管或非镀锌钢管），铸铁管，钢塑复合管和聚氯乙烯（PVC）管应标有公称直径“ DN”（例如DN 15，DN50）。
2. De（外径）是指管的外径，以及PPR，PE管和聚丙烯管的外径。
通常，使用De进行标记，需要以外径*壁厚的形式标记，例如de25×3。
管道标称直径与标准内外径对照表
公称直径 英 寸 外 径 近似内径 壁 厚 普厚/加厚 相当于无缝管
mm 15 20 25 32 40 50 70 80 100 125 150 200 250 300 350 400 450 500 600 700 800 一、尺寸：
＂ 4分 6分 1寸 1.2寸 1.5寸 2寸 2.5寸 3 4 5 6 8 10 12 14 16 18 20 24 28 32
mm 21.25 26.75 33.5 42.25 48 60 75.5 88.5 114 140 165 219 273 325 377 426 478 529 630 720 820
mm 15 20 25 32 40 50 70 80 106 1312.75/3.25 2.75/3.5 3.25/4 3.25/4 3.5/4.25 3.5/4.5 3.75/4.5 4/4.75 4/5.0 5/5.5 5/5.5 6 7 8 9 9 9 9 10 10
mm 22 25 32 38 45 57 76 89 108 133 159 219 273 435 485 535 590 640 755 860 975
DN15（4分管）、DN20（6分管）、DN25（1寸管）、DN32（1寸2管）、DN40（1寸半管）、DN50（2 寸管）、DN65（2寸半管）、DN80（3寸管）、DN100（4寸管）、DN125（5寸管）、DN150（6寸 管）、DN200（8寸管）、DN250（10寸管）等。 二、把1英寸分成8等分: 1/8 1/4 3/8 1/2 5/8 3/4 7/8 英寸。 相当于通常说的1分管到7分管,更小的尺寸用1/16、1/32、1/64来表示，单位还是英寸。如果分母 和分子能够约分（如分子是2、4、8、16、32）就应该约分。 英寸的表示是在右上角打上两撇，如1/2" 如DN25（25mm，下同）的水管就是英制1"的水管，也是以前的8分水管。 DN15的水管就是英制1/2"的水管，也是以前的4分水管。 如DN20的水管就是英制3/4"的水管，也是以前的6分水管
