室外综合管网施工管理ppt课件
室外管网施工顺序讲解学习
室外管网施工顺序住宅小区室外管网施工顺序及控制要点1 . 1 安排施工顺序，坚持“四让”原则。
即有压管道让无压管道，埋管浅的管道让埋管深的管道，单管让双管，柔性材料管道让刚性材料管道。
按照这个原则，小区管网施工顺序基本是：排水管道( 污水管、雨水管)——热力管道——煤气管道——供水管道(自来水管、中水管、纯净水管)——通讯及智能管线(电话、有线电视、宽带网) ——电力管线。
1 .2 相邻管线，在埋设的高程相同或相近时，最好考虑大开槽的施工方案，这是缩短工期、加快工程进度的有效措施。
1 . 3 在小区道路结构层内偏上的管线，最好待道路结构层碾压成形后，返挖槽施工。
这既能确保道路结构层的碾压施工及质量，又避免了道路碾压施工对管道施工成果的损坏。
1 . 4 按照总工期的要求，结合各专业管线编制的施工进度计划，遵循上述施工程序安排原则，统筹各专业管线的开工期和工期。
如条件成熟，最好作出小区管网工程施工进度网络图，并据此进行有效控制，使小区管网施工形成一个衔接紧凑、合理交叉和有条不紊的施工局面。
2 既要控制管线的平面位置，又要控制管线的立面高程为了环境美观，当今小区管线几乎全部埋设地下。
小区道路或绿地下的管网纵横密布，上下交错，因而，加强对管线平面位置和立面高程的双重控制，是确保小区管网正常有序施工的关键。
从这几年我们监理过的工程看，有相当多的小区管网设计单位，仅做小区综合管网平面图，而未做小区管网立面综合图，这无疑给小区管网施工造成了许多困难，而许多业主对管网立面综合图的重要性认识不足。
对此，总监理工程师应当积极向业主提出建议，要求设计单位进行管网的立面设计，做出管网的立面综合图，为控制管线的立面高程创造必须的条件。
2 . 1 专业监理工程师必须认真熟悉施工图，并协助业主做好设计技术交底，加强对小区管线平面位置和立面高程的预控。
2 . 2 各专业管线放线后，应由专业监理工程师统一验线，确认签字后方可开槽。
小区室外给排水管网的施工管理分析
，JMK室外给H冰管网的施工管理分析1.排水管道工程结构及特点小区排水管道工程主要由检查井、管道沟、阀门井等组成，其中小区排水管道又分为排水管路和雨水管道两部分。
一般排水管道中都会设置检查井，该结构主要是为了对小区室外给水系统与雨水系统进行有效区分，避免两个系统在同一个区域内进行混排。
由于该管道位于室外地下，所以排水效果直接影响到整个小区环境，因此需要对排水的连续性和可靠性严格要求，保证能够有效控制排水管道的堵塞问题。
在实际施工中，通常都是采用水泥沙浆进行灌注。
当采用水泥沙浆进行灌注时，一定要选择正规厂家所生产的水泥沙浆。
为了保证小区排水管道的使用寿命和承载能力，对混凝土强度要求较高；此外水泥沙浆也存在一定不足之处，对混凝土强度造成影响。
由于雨水管需要与污水管连接形成排水系统，所以要对雨水管道和污水管道分别进行设置。
一般情况下雨水管都设置在道路两侧或绿化带内，以便于小区地面绿化使用；而污水管则要尽可能的敷设在地势较高的地方。
由于污水中含有一定盐分和杂质，而土壤中含盐量过多时会影响到土壤结构质量，从而影响小区绿化环境质量；另外若将污水排入雨水排水系统会导致地表径流增加和地面沉降等问题。
另外如果小区地势较低，还可能会出现积水现象；而一旦遇到暴雨天气则需要及时排水，否则会导致积水面积过大。
1.1施工技术（1）预埋技术。
（2）检查井、立管及井壁防腐技术。
（3）井壁施工及衬砌技术。
（4）管道焊接与管道封堵技术。
（5）混凝土浇筑和养护。
（6）管道试压、防腐、混凝土表面养护等工作。
（7）竣工验收工作以及工程移交的具体安排。
①预埋技术:通常在排水管道的铺设过程中,通常都会使用直径为DN100左右的钢筋混凝土管作为预埋物，再根据设计要求进行水泥沙浆浇筑、防腐以及混凝土表面养护等工作。
②检查井预埋后进行的下一步工作：首先要根据图纸所提供的位置信息，对检查井及管沟进行准确定位；其次根据现场情况合理设置排水坡度，保证排水效果；最后要对检查井周边区域进行清理，使其符合施工要求。
室外管网工程安全管理制度
第一章总则第一条为加强室外管网工程的安全管理，保障施工人员的人身安全及工程顺利进行，特制定本制度。
第二条本制度适用于本公司室外管网工程的施工、监理、设计、验收等各个环节。
第三条室外管网工程安全管理遵循“安全第一、预防为主、综合治理”的原则。
第二章安全责任第四条公司成立室外管网工程安全领导小组，负责全面负责室外管网工程的安全管理工作。
第五条项目经理为本项目安全生产第一责任人，对施工现场的安全管理工作全面负责。
第六条各部门负责人对所辖区域的安全管理工作负责。
第七条施工人员应遵守各项安全操作规程，确保自身安全。
第三章安全措施第八条施工现场安全防护措施：1. 施工现场设置明显的安全警示标志，警示施工人员注意安全。
2. 施工现场设置安全通道，保证人员、物资的通行安全。
3. 对施工现场进行围挡，防止无关人员进入。
4. 对高空作业、有限空间作业等特殊作业进行严格的安全防护。
第九条施工现场消防安全措施：1. 施工现场设置消防器材，并确保消防器材完好。
2. 施工现场严禁吸烟、使用明火。
3. 施工现场消防通道畅通，消防设施完好。
第十条施工现场安全教育培训：1. 对施工人员进行安全教育培训，提高安全意识。
2. 定期组织安全知识竞赛、安全演练等活动，提高施工人员的安全技能。
第十一条施工现场安全检查：1. 定期对施工现场进行安全检查，发现问题及时整改。
2. 对施工人员进行安全巡查，发现问题及时制止。
第十二条施工现场安全事故处理：1. 发生安全事故，立即启动应急预案，组织救援。
2. 对事故原因进行调查，查明责任，追究相关人员责任。
第四章附则第十三条本制度由公司安全管理部门负责解释。
第十四条本制度自发布之日起实施。
室外配套管网施工管理规则
室外配套管⽹施⼯管理规则XXXXXX⼯程室外配套⼯程管⽹施⼯管理规则⼀、施⼯质量和进度的管理1、施⼯顺序：各专业交叉施⼯，原则上按a、先⾬、污⽔等⽆压管道施⼯b、再⽣活给⽔室外球墨主管⽹、消防室外球墨主管⽹等刚性不便随意弯曲的较⼤管c、随后是⾼、低压强电电缆通道施⼯d、燃⽓、消防等PE有压塑料主管⽹施⼯e、电信、⼴电、智能等弱电通道施⼯f、给⽔、燃⽓等⽀管、计量表、室外消⽕栓、⽔泵接合器等施⼯2、管⽹、管井定位：各专业施⼯单位按各⾃专业施⼯图施⼯，在不违反规范强制规定的前提下必须严格按业主提供的《室外综合管⽹施⼯定位图》定位施⼯，以适应现场施⼯条件。
开挖前应熟悉定位图和现场施⼯情况，提前和相关单位沟通，由已完成埋设管线的单位做好位置标⽰，避让开挖，不具备机械开挖条件的地⽅必须⼈⼯开挖。
3、施⼯界⾯与配合：不论原合同和专业施⼯图如何规定，室内、室外施⼯界⾯⼀律按以下原则划分：重⼒排⽔管、压⼒排⽔管、强弱电预埋进户钢管接⾄室外第⼀⼝井；⽣活给⽔管、消防给⽔管等室内施⼯⾄室外第⼀只阀门并与之碰接；室外第⼀⼝井由室外施⼯单位施⼯；室外第⼀⼝井与室内接⼊管必须同步、配合施⼯。
4、施⼯单位、监理单位、业主单位应严格按各相关专业《施⼯验收规范》和施⼯合同要求做好材料进场验收、中间验收、隐蔽⼯程验收和各项试验⼯作，保证施⼯质量。
5、施⼯进度：各专业施⼯单位应按业主安排的《施⼯进度计划》提前做好材料、⼈员、机械安排，保证在要求的时间内完成相应的⼯作量。
⼆、施⼯过程中对成品、半成品保护责任界定根据⼯程施⼯管理规范，各施⼯单位负有保护好⾃⼰施⼯的成品、半成品的责任和义务；监理公司、建设单位负有协调管理责任。
三、遇损处理程序外配套⼯程施⼯时间紧、⼯种繁多，交叉作业不慎损坏其他管⽹情况在所难免，但应按以下程序处理：⑴、及时通知被损⽅、监理、业主相关管理⼈员到场，分析毁坏原因、认定责任、商定修复⽅案、确定修复⼯作量，填写确认单并签字。
室外综合管网施工方案(含给水、热力、排水)
目录第一章编制依据 (2)第二章工程概况 (2)第三章施工准备 (4)第四章施工总体部署 (5)第五章施工工艺 (8)一、室外雨、污排水工程 (8)二、室外给水工程 (12)三、室外电气工程 (16)四、热力工程 (19)第六章施工相关规定和要求 (21)第七章质量保证措施 (22)第八章工期保证措施 (23)第九章安全文明施工及保证措施 (24)第一章编制依据一、施工图建设单位提供、建筑设计研究院设计的施工蓝图。
二、主要图集、标准和规范：1、图集：室外工程标准图集2、标准、规范：1)《建筑给水排水及采暖工程施工质量验收规范》 GB50242-20022)《给水排水管道施工及验收规范》 GB50268-20083)《给水排水构筑物施工验收规范》 GB50141-20084)《电气装置安装工程电缆线路施工及验收规范》 GB50168-20065)《建筑电气工程施工质量验收规范》 GB50303-20026)《城镇供热管网工程施工及验收规范》 CJJ28-20047)《工业金属管道工程施工及验收规范》 GB50235-978)《现场设备、工业管道焊接工程施工及验收规范》 GB50236-989)《工程测量规范》 GB50026-2007三、施工现场条件本工程场地相对平整，场地设计标高在4.00m~5.00m。
基层土壤沉降大且地下水位较高，需充分注意土壤沉降对管道造成的影响及施工过程中的排水措施。
第二章工程概况一、工程简介：悦湖路北地块项目（一期）位于山东省荣成市山东省荣成市悦湖路以北、云光中路以西。
一期住宅由9栋住宅楼组成，住宅层数由14层至29层不等，其中1～8#楼为普通住宅，9#楼为商住宅。
总用地面积为48969.8㎡,地上建筑面积156161㎡，地下建筑面积13293.16㎡。
本工程室外管网是集给水管网、雨污水管网、热力管网、燃气管及电气管网为一体的住宅小区室外综合管网二、各分部分项工程简况：1.给水系统包括生活给水系统及消防给水系统两部分。

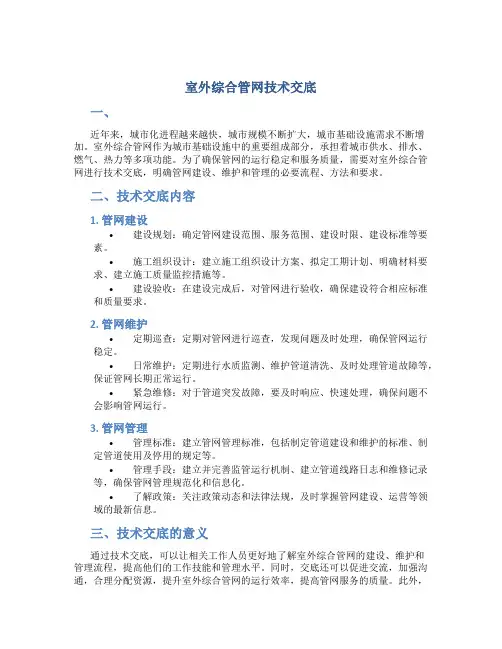

室外综合管网技术交底
室外综合管网技术交底一、近年来，城市化进程越来越快，城市规模不断扩大，城市基础设施需求不断增加。
室外综合管网作为城市基础设施中的重要组成部分，承担着城市供水、排水、燃气、热力等多项功能。
为了确保管网的运行稳定和服务质量，需要对室外综合管网进行技术交底，明确管网建设、维护和管理的必要流程、方法和要求。
二、技术交底内容1. 管网建设•建设规划：确定管网建设范围、服务范围、建设时限、建设标准等要素。
•施工组织设计：建立施工组织设计方案、拟定工期计划、明确材料要求、建立施工质量监控措施等。
•建设验收：在建设完成后，对管网进行验收，确保建设符合相应标准和质量要求。
2. 管网维护•定期巡查：定期对管网进行巡查，发现问题及时处理，确保管网运行稳定。
•日常维护：定期进行水质监测、维护管道清洗、及时处理管道故障等，保证管网长期正常运行。
•紧急维修：对于管道突发故障，要及时响应、快速处理，确保问题不会影响管网运行。
3. 管网管理•管理标准：建立管网管理标准，包括制定管道建设和维护的标准、制定管道使用及停用的规定等。
•管理手段：建立并完善监管运行机制、建立管道线路日志和维修记录等，确保管网管理规范化和信息化。
•了解政策：关注政策动态和法律法规，及时掌握管网建设、运营等领域的最新信息。
三、技术交底的意义通过技术交底，可以让相关工作人员更好地了解室外综合管网的建设、维护和管理流程，提高他们的工作技能和管理水平。
同时，交底还可以促进交流，加强沟通，合理分配资源，提升室外综合管网的运行效率，提高管网服务的质量。
此外，在日常的管理过程中，通过技术交底可以不断经验、不断完善管网建设和管理，使管理工作更加科学、规范、有效。
四、室外综合管网的技术交底是保障城市基础设施正常运行的重要环节。
仅有建设好的管网还远远不够，我们更需要科学有效的管网维护和管理，让室外综合管网能够在城市化进程中承担更多的责任和义务，为人们提供更加便捷、高效的服务。
室外综合管网施工方案
室外综合管网施工方案1. 引言室外综合管网施工是指在室外场地进行各类管道系统的安装和维护工作。
这包括水管、燃气管、电缆等多种管道系统。
本文将介绍室外综合管网施工的方案和步骤。
2. 施工前准备工作在开始室外综合管网施工之前，需要进行一系列的准备工作，包括以下步骤：•规划与设计：需要对施工区域进行全面的规划与设计，确定管道的布局和走向，以及施工过程中可能遇到的障碍物和风险。
•材料准备：根据设计方案，准备好所需的管道材料和配件，确保施工过程中材料的充足供应。
•人员安排：确定施工团队的人员配备，并制定详细的施工任务分工表，确保每个人员清楚自己的职责和任务。
3. 施工步骤3.1 确定施工区域在开始施工之前，需要确定施工区域的范围和边界。
对施工区域进行标记和围栏，以确保施工区域的安全和秩序。
3.2 土方工程在进行管道安装之前，需要进行土方工程。
这包括挖掘沟槽、清理施工区域等工作，以便为管道的安装做好准备。
3.3 管道安装根据设计方案，进行管道的安装工作。
这包括以下步骤：•测量和标记：根据设计方案，使用测量工具对管道的位置和长度进行测量，并进行标记。
•管道切割与连接：根据标记的位置，使用适当的工具将管道切割成所需长度，并使用管道连接件将管道连接起来。
•管道布线：将已连接好的管道按照设计方案的布局进行敷设，确保管道的走向和高度符合要求。
3.4 安装配件和设备在管道安装完成后，需要安装和连接相应的管道配件和设备，以确保管道系统的功能完善。
•阀门和接头安装：安装阀门和接头，以便于管道的控制和连接。
•支架安装：安装管道支架，以支撑和固定管道，保证其稳定和安全。
•设备连接：将相应的设备（如水泵、压力变送器等）与管道系统进行连接。
3.5 系统测试和调试在管道安装和设备连接完成后，需要进行系统测试和调试，以确保管道系统的正常运行。
•水压测试：使用水源和相应的测试设备对管道系统进行水压测试，检测是否存在漏水和渗漏问题。
•气压测试：对燃气管道系统进行气压测试，检测是否存在泄漏和安全隐患。
室外地下综合管网管道安装工程施工方案
室外地下综合管网管道安装工程施工方案1. 引言室外地下综合管网管道安装工程施工是一项重要的市政工程，涉及到城市供水、排水、天然气、电力、通信等管道的铺设和安装。
本文档将详细介绍室外地下综合管网管道安装工程的施工方案。
2. 工程概述室外地下综合管网管道安装工程的主要目标是确保各项供应和通信网络能够在城市中正常运行，满足市民日常生活和工作的需求。
工程包括以下几个方面：•供水管道安装•排水管道安装•天然气管道安装•电力管道安装•通信网络安装3. 施工流程3.1 前期准备在正式施工之前，需要进行一系列的前期准备工作：1.确定施工范围和时间计划。
2.联系相关部门和单位，获取所需许可和批准。
3.建立工地布置计划，包括道路交通组织、施工设备布置等。
4.配置所需的施工设备和材料。
3.2 管道铺设根据设计图纸和规范要求，进行管道的铺设工作：1.标定管道的起点和终点，确定管道的走向。
2.开挖沟槽，注意保证沟槽的坡度和平整度。
3.进行管道的敷设，包括管道的连接和固定。
4.进行管道的验收，确保铺设质量符合要求。
3.3 管道连接在铺设完管道后，进行管道的连接工作：1.清理管道连接口，确保无杂物。
2.使用相应的连接件将管道连接起来。
3.进行连接点的密封处理，确保无泄漏。
3.4 系统测试在管道铺设和连接完成后，进行系统的测试和调试：1.对各类管道进行压力测试，确保其承压性能符合要求。
2.对通信网络进行连接测试，确保数据的传输正常。
3.5 完工验收在工程施工完成后，进行最后的完工验收：1.对管道系统进行全面检查，确保没有漏水和泄漏。
2.检查通信网络的连接质量和传输速度。
3.编制施工竣工图和相关文档，归档备份。
4. 安全与环保在整个施工过程中，安全与环保是重中之重：1.严格遵守安全操作规范，确保工人的人身安全。
2.减少环境污染，合理管理施工废弃物。
3.做好施工现场的防污染措施，防止对周围环境造成影响。
5. 总结室外地下综合管网管道安装工程的施工方案是确保城市供水、排水、天然气、电力、通信等管道正常运行的重要保障。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
针对项目地下管线需跨越地库 、小区环路、市政道路3个标 高，小区雨污水管无法直接排 入市政管网，设计上选用跌水 井，如图。
一、室外管网设计优化
1.3 局部管道优化设计
第 12 页
局部地库边界线给雨 污水专业的跌水井让 出空挡，如图。
地库边界线
一、室外管网设计优化
二、管井平面位置设计优化
第 17 页
一、管外管网设计优化
2.2 结合景观图纸设计原则
现设计图纸一般存在以下问题： 1、没有具体间距，但往往 与景观道路、绿化相矛盾； 2、无管道交叉时各管道的标高，因此必须根据景观尺寸对综合管网图纸进行优 化，尽可能避免混凝土路面下无平行管道，道路、台阶、树池上无井，达到合理 有效的布置。 3、图纸在管线 间距设计上是没有问题的，但是实际施工时常常与景观相互矛盾 。
井 盖 随 处 可 见 ， 路 上 有 ， 路 边 有 ， 门 前 也 有
成功案例
避免措施： 1、管线综合方案图设计时，从数量上减少； （给水、消防、采暖、燃气等压力管道位于道路下；雨水、污水等重力 流管道位于道路两边；电力、电信等位于人行道或绿化带下；） 2、景观设计时，用景观手法隐蔽，从效果上减少； （选用植草井盖、石材拼装井盖等；）
室外综合管网施工管理
刘正林 2013年10月
引言
住宅小区管网工程的特点可归纳为“三 多两紧”：一是管线种类 多：住宅小区普遍都有排水 管道（雨水排水管、污水排水管）、供水 管道（自来水管）、煤气管道、通讯及智能 管网（电话、有线电视、 宽带网等）、电力管线等；二是 施工单位多：各专业管线分属各专业 部门施工，尤其是自 来水、煤气、电力等专业管线的施工，目前仍有 一定的垄 断性；三是交叉多：小区管线纵横交叉，造成专业施工交 叉 。“两紧”就是工期紧和场地紧。作为配套的小区管网工程，预留的 施工工期很紧，加之往 往主体工程拖期挤占配套工程工期，致使小区 管网 工程工期紧上加紧。而场地紧则表现为现在小区管网几 乎都是埋 在其道路和绿化这一有限空间的地下，要求在 一个短时间内完成诸多 管线施工，场地必然紧张。上述特 点，给小区管网工程施工和管理带 来了困难。
第5页
盐城中海花园项目地形图
一、室外管网设计优化
一
管道平面布置设计优化
二
管井平面位置设计优化
三
管网节点标高设计优化
第6页
一、室外管网设计优化
一、管道平面布置设计优化
第7页
一、室外管网设计优化
1.1 综合管网设计遵循的原则
1、坚持“四让”原则。即有压管 道让无压管道，埋管浅的管道让埋管 深的管道，单管 让双管，柔性材料管道让刚性材料管道。按照这个原 则，按盐城当地要求，从建筑物由近及远的排列，小区管网布置顺序基 本是：排水管道（ 污水管、 雨水管）——供水管道（自 来水管、消防 水管） ——煤气管道——通讯及智能管线（电 话、有线电视、宽带网） ——供热管道——电力管线。 2、供水管应避开雨污水管，其水平最小间距应不小于80cm,垂直不小 于10cm，防止水质污染； 3、燃气应避开强、弱电管和污水管，与强电水平和垂直最小间距分别 为100 cm和25 cm，与弱电水平和垂直最小间距分别为100cm和15cm ，防止燃气泄露时遇电火花爆炸，或者燃气顺着污水管道泄露到住户家 中，且天热时污水管道中产生沼气易燃烧，对安全造成威胁； 3、弱电管与强电管的距离不可以太近，因为强电能产生磁场，会造成 对弱电信号的影响；
第8页
一、室外管网设计优化
1.2 合理布置管道顺序
管网与小区道路与绿化的关系总结如下： 给水、消防、采暖、燃气等压力管道位于道路下；雨水、污水等重力流 管道位于道路两边；电力、电信等位于人行道或绿化带下。 第9页
一、室外管网设计优化
1.2 合理布置管道顺序
第 10 页
一、室外管网设计优化
1.3 局部管道优化设计
第2页
目录
第3页
第一部分 室外管网设计优化
第4页
一、室外管网设计优化
首先应考虑室外正负零标高为 黄海高层的高度，考虑项目场 地回土覆土高度，项目周边路 面标高，项目建成后边界外的 小区环路标高，查看这3个标 高之间的关系，搞清楚周边市 政管网的布置及标高，根据施 工现场实际情况进行室外管网 的综合布置。
第 13 页
一、室外管网设计优化
2.1 室外管线平面关系
第 14 页
项目高层住宅主管线基本 都从建筑物北边进单元。 单元北边管线密集，导致 入户处管线交叉较多，施 工困难；而且检查井众多 ，影响景观效果。
问题案例
9 一个单元门前有 个井盖
第 15 页
检查井众多， 影响景观效果 。
第 16 页
问题案例
1、本项目三期高层区先于别墅 区开发，地下室顶板浇筑后利用 地块内别墅区土方覆土，可以节 约土方成本； 2、提前为室外管线施工创造条 件，缩短工期。
方案二
地下室顶板浇筑后作为材料堆场， 待塔楼主体施工完毕落架后开始覆 土
1、不影响前期塔楼主体结构施工， 抢工售楼节点； 2、地下室顶板可以作为材料加工 场，充分利用场地。
解决方案： 根据景观铺贴图纸进行确定各个管道的尺寸，将景观地形图纸导入到综 合管网图中作为参照，最理想的是管道全部埋在绿化下面，各种检查井 、窨井或手井尽量避开台阶、景观亭，水池等。
第 18 页
一、管外管网设计优化
2.3 结合景观图纸确定各专业管道平面尺寸
第 19 页
一、室外管网设计优化
三、管网节点标高设计优化
第 24 页
二、室外管网施工管理
一、施工前期的方案策划
第 25 页
二、室外管网施工管理
确定进场时间
做好前期准备工 作，清楚各专业 管线公司流程
应该做什么？ ——施工界面的划 分
怎么做？ ——具体施工安排
第 26 页
两种施工方案的比较
方案 内容
优点
方案一
地库顶板浇筑后，立即施工防水 及保护层，然后开始覆土
第 20 页
一、室外管网设计优化
3.1 交叉管道标高确定方法
第 21 页
一、室外管网设计优化
3.2 交叉管道点的标高确定
工作
第 22 页
综合管网局部管道交叉点标高图
第二部分 室外管网施工管理
第 23 页
二、室外管网施工管理
第一部分 施工前期的方案策划 第二部分 施工阶段 的组织策划 第三部分 施工阶段质量的控制
