(完整word版)确定带电粒子在磁场中运动轨迹的方法
确定带电粒子在磁场中运动轨迹的三种巧妙方法
确定带电粒子在磁场中运动轨迹的三种巧妙方法(一)对称法1.如图8220所示，圆形区域内有垂直于纸面向里的匀强磁场，一个带电粒子以速度v 从A 点沿直径AOB 方向射入磁场，经过Δt 时间从C 点射出磁场，OC 与OB 成60°角。
现将带电粒子的速度变为v 3，仍从A 点沿原方向射入磁场，不计重力，则粒子在磁场中的运动时间变为( )A.12Δt B ．2Δt C.13Δt D ．3Δt解析：选B(二)旋转圆法2. (多选)如图8221所示，扇形区域AOC 内有垂直纸面向里的匀强磁场，边界OA 上有一粒子源S 。
某一时刻，从S 平行于纸面向各个方向发射出大量带正电的同种粒子(不计粒子的重力及粒子间的相互作用)，所有粒子的初速度大小相同，经过一段时间有部分粒子从边界OC 射出磁场。
已知∠AOC ＝60°，从边界OC 射出的粒子在磁场中运动的最长时间等于T 2(T 为粒子在磁场中运动的周期)，则从边界OC 射出的粒子在磁场中运动的时间不可能为( )A.T 12B.T 8C.T 4D.T 3 解析：选AB 粒子在磁场中做匀速圆周运动，粒子在磁场中出射点和入射点的连线即为轨迹的弦。
初速度大小相同，轨迹半径R ＝m v qB 相同。
设OS ＝d ，以S 为圆心，将轨迹圆逆时针旋转。
当出射点D 与S 点的连线垂直于OA 时，DS 弦最长，轨迹所对的圆心角最大，周期一定，则粒子在磁场中运动的时间最长。
由此得到：轨迹半径为：R ＝32d ，当出射点E 与S 点的连线垂直于OC 时，弦ES 最短，轨迹所对的圆心角最小，则粒子在磁场中运动的时间最短。
则：SE ＝32d ，由几何知识，得θ＝60°，最短时间：t min ＝T 6。
所以，粒子在磁场中运动时间范围为16T ≤t ≤T 2，故不可能的是A 、B 。
(三)放缩圆法3．如图8222所示，一足够长的矩形区域abcd 内充满磁感应强度为B ，方向垂直纸面向里的匀强磁场，现从矩形区域ad 边中点O 射出与Od 边夹角为30°，大小为v 0的带电粒子，已知粒子质量为m ，电量为q ，ad 边长为L ，ab 边足够长，粒子重力忽略不计，求：(1)试求粒子能从ab 边上射出磁场的v 0的大小范围；(2)粒子在磁场中运动的最长时间和在这种情况下粒子从磁场中射出所在边上位置的范围。
确定带电粒子在磁场中运动轨迹的方法
确定带电粒子在磁场中运动轨迹的方法带电粒子在匀强磁场中作圆周运动的问题是近几年高考的热点，这些考题不但涉及到洛伦兹力作用下的动力学问题，而且往往与平面图形的几何关系相联系，成为考查学生综合分析问题、运用数字知识解决物理问题的难度较大的考题。
但无论这类问题情景多么新颖、设问多么巧妙，其关键一点在于规范、准确地画出带电粒子的运动轨迹。
只要确定了带电粒子的运动轨迹，问题便迎刃而解。
下面举几种确定带电粒子运动轨迹的方法。
一、对称法带电粒子如果从匀强磁场的直线边界射入又从该边界射出，则其轨迹关于入射点和出射点线段的中垂线对称，且入射速度方向与出射速度方向与边界的夹角相等（如图1）；带电粒子如果沿半径方向射入具有圆形边界的匀强磁场，则其射出磁场时速度延长线必过圆心（如图2）。
利用这两个结论可以轻松画出带电粒子的运动轨迹，找出相应的几何关系。
例1．如图3所示，直线MN上方有磁感应强度为B的匀强磁场。
正、负电子同时从同一点O以与MN成30°角的同样速度v射入磁场（电子质量为m，电荷为e），它们从磁场中射出时相距多远？射出的时间差是多少？解析：正、负电子的半径和周期是相同的。
只是偏转方向相反。
先确定圆心，画出半径和轨迹（如图4），由对称性知：射入、射出点和圆心恰好组成正三角形。
所以两个射出点相距s=2r =，由图还看出经历时间相差，所以解此题的关键是找圆心、找半径和用对称。
例2．如图5所示，在半径为r的圆形区域内，有一个匀强磁场。
一带电粒子以速度v0从M点沿半径方向射入磁场区，并由N点射出，O点为圆心。
当∠MON＝120°时，求：带电粒子在磁场区的偏转半径R及在磁场区中的运动时间。
解析：分别过M、N点作半径OM、ON的垂线，此两垂线的交点O'即为带电粒子作圆周运动时圆弧轨道的圆心，如图6所示。
由图中的几何关系可知，圆弧MN所对的轨道圆心角为60°，O、O'的边线为该圆心角的角平分线，由此可得带电粒子圆轨道半径为R=r/tan30°=又带电粒子的轨道半径可表示为：故带电粒子运动周期：带电粒子在磁场区域中运动的时间二、旋转圆法在磁场中向垂直于磁场的各个方向发射速度大小相同的带电粒子时，带电粒子的运动轨迹是围绕发射点旋转的半径相同的动态圆（如图7），用这一规律可快速确定粒子的运动轨迹。
处理带电粒子在磁场中的运动时常要确定轨迹和圆心,请问你几种办法确定圆心
处理带电粒子在磁场中的运动时常要确定轨迹和圆心，请问你几种办法确定圆心
确定带电粒子在磁场中运动的轨迹和圆心的方法取决于问题的具体情况和已知条件。
以下是几种常见的方法：
1. 洛伦兹力定律：利用洛伦兹力定律可以确定带电粒子在磁场中的受力方向和大小。
如果带电粒子的运动是在一个匀强磁场中，则可以根据洛伦兹力的方向和大小来确定粒子的加速度，从而找到粒子的运动轨迹和圆心。
2.运动方程：如果已知带电粒子的初始速度和磁场中的洛伦兹力，可以使用牛顿运动定律和洛伦兹力定律建立运动方程，然后解方程得到带电粒子的轨迹和圆心。
3. 受力分析：通过分析带电粒子在磁场中的受力情况，可以确定粒子的加速度方向和大小。
如果粒子的加速度始终垂直于速度方向，那么粒子的运动轨迹将是一个圆形，圆心就是粒子的加速度方向上的投影。
4. 动量定理：利用动量定理，可以将洛伦兹力的方向和大小与带电粒子的运动轨迹联系起来。
通过分析粒子在磁场中的动量变化，可以确定圆心的位置。
这些方法可以根据具体问题的不同进行选择和应用。
在实际问题中，可能需要结合多种方法来确定带电粒子在磁场中的运动轨迹和圆心。
1/ 1。
带电粒子在匀强磁场中运动轨迹的确定及多解问题教案

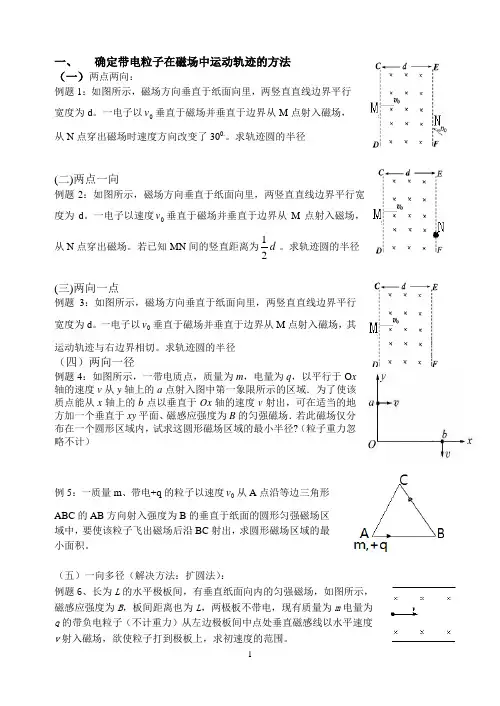

一、 确定带电粒子在磁场中运动轨迹的方法（一）两点两向：例题1：如图所示，磁场方向垂直于纸面向里，两竖直直线边界平行宽度为d 。
一电子以0v 垂直于磁场并垂直于边界从M 点射入磁场，从N 点穿出磁场时速度方向改变了300.。
求轨迹圆的半径(二)两点一向例题2：如图所示，磁场方向垂直于纸面向里，两竖直直线边界平行宽度为d 。
一电子以速度0v 垂直于磁场并垂直于边界从M 点射入磁场，从N 点穿出磁场。
若已知MN 间的竖直距离为d 21。
求轨迹圆的半径(三)两向一点例题3：如图所示，磁场方向垂直于纸面向里，两竖直直线边界平行宽度为d 。
一电子以0v 垂直于磁场并垂直于边界从M 点射入磁场，其运动轨迹与右边界相切。
求轨迹圆的半径（四）两向一径例题4：如图所示，一带电质点，质量为m ，电量为q ，以平行于O x轴的速度v 从y 轴上的a 点射入图中第一象限所示的区域．为了使该质点能从x 轴上的b 点以垂直于Ox 轴的速度v 射出，可在适当的地方加一个垂直于xy 平面、磁感应强度为B 的匀强磁场．若此磁场仅分布在一个圆形区域内，试求这圆形磁场区域的最小半径?（粒子重力忽略不计）例5：一质量m 、带电+q 的粒子以速度0v 从A 点沿等边三角形ABC 的AB 方向射入强度为B 的垂直于纸面的圆形匀强磁场区域中，要使该粒子飞出磁场后沿BC 射出，求圆形磁场区域的最小面积。
（五）一向多径（解决方法：扩圆法）：例题6、长为L 的水平极板间，有垂直纸面向内的匀强磁场，如图所示，磁感应强度为B ，板间距离也为L ，两极板不带电，现有质量为m 电量为q 的带负电粒子（不计重力）从左边极板间中点处垂直磁感线以水平速度v 射入磁场，欲使粒子打到极板上，求初速度的范围。
例题7、如图所示，一足够长的矩形区域abcd 内充满磁感应强度为B ，方向垂直纸面向里的匀强磁场，现从矩形区域ad 边中点O 射出与Od 边夹角为30°，大小为0v 的带电粒子，已知粒子质量为m,电量为q ，ad 边长为L ，ab 边足够长，粒子重力忽略不计。

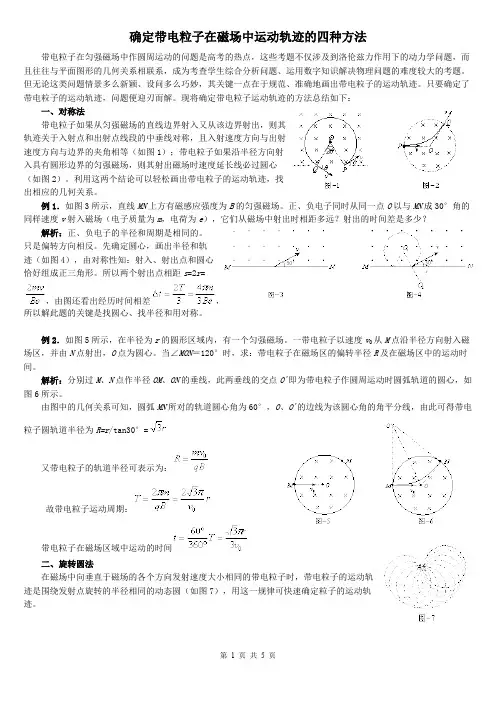

(完整版)高中物理确定带电粒子在磁场中运动轨迹的四种方法
确定带电粒子在磁场中运动轨迹的四种方法带电粒子在匀强磁场中作圆周运动的问题是高考的热点，这些考题不仅涉及到洛伦兹力作用下的动力学问题，而且往往与平面图形的几何关系相联系，成为考查学生综合分析问题、运用数字知识解决物理问题的难度较大的考题。
但无论这类问题情景多么新颖、设问多么巧妙，其关键一点在于规范、准确地画出带电粒子的运动轨迹。
只要确定了带电粒子的运动轨迹，问题便迎刃而解。
现将确定带电粒子运动轨迹的方法总结如下：一、对称法带电粒子如果从匀强磁场的直线边界射入又从该边界射出，则其轨迹关于入射点和出射点线段的中垂线对称，且入射速度方向与出射速度方向与边界的夹角相等（如图1）；带电粒子如果沿半径方向射入具有圆形边界的匀强磁场，则其射出磁场时速度延长线必过圆心（如图2）。
利用这两个结论可以轻松画出带电粒子的运动轨迹，找出相应的几何关系。
例1．如图3所示，直线MN上方有磁感应强度为B的匀强磁场。
正、负电子同时从同一点O以与MN成30°角的同样速度v射入磁场（电子质量为m，电荷为e），它们从磁场中射出时相距多远？射出的时间差是多少？解析：正、负电子的半径和周期是相同的。
只是偏转方向相反。
先确定圆心，画出半径和轨迹（如图4），由对称性知：射入、射出点和圆心恰好组成正三角形。
所以两个射出点相距s=2r=，由图还看出经历时间相差，所以解此题的关键是找圆心、找半径和用对称。
例2．如图5所示，在半径为r的圆形区域内，有一个匀强磁场。
一带电粒子以速度v0从M点沿半径方向射入磁场区，并由N点射出，O点为圆心。
当∠MON＝120°时，求：带电粒子在磁场区的偏转半径R及在磁场区中的运动时间。
解析：分别过M、N点作半径OM、ON的垂线，此两垂线的交点O'即为带电粒子作圆周运动时圆弧轨道的圆心，如图6所示。
由图中的几何关系可知，圆弧MN所对的轨道圆心角为60°，O、O'的边线为该圆心角的角平分线，由此可得带电粒子圆轨道半径为R=r/tan30°=又带电粒子的轨道半径可表示为：故带电粒子运动周期：带电粒子在磁场区域中运动的时间二、旋转圆法在磁场中向垂直于磁场的各个方向发射速度大小相同的带电粒子时，带电粒子的运动轨迹是围绕发射点旋转的半径相同的动态圆（如图7），用这一规律可快速确定粒子的运动轨迹。
高中物理确定带电粒子在磁场中运动轨迹的四种方法
确定带电粒子在磁场中运动轨迹的四种方法 带电粒子在匀强磁场中作圆周运动的问题是高考的热点，这些考题不仅涉及到洛伦兹力作用下的动力学问题，而且往往与平面图形的几何关系相联系，成为考查学生综合分析问题、运用数字知识解决物理问题的难度较大的考题。
但无论这类问题情景多么新颖、设问多么巧妙，其关键一点在于规范、准确地画出带电粒子的运动轨迹。
只要确定了带电粒子的运动轨迹，问题便迎刃而解。
现将确定带电粒子运动轨迹的方法总结如下： 一、对称法 带电粒子如果从匀强磁场的直线边界射入又从该边界射出，则其轨迹关于入射点和出射点线段的中垂线对称，且入射速度方向与出射速度方向与边界的夹角相等（如图1）；带电粒子如果沿半径方向射入具有圆形边界的匀强磁场，则其射出磁场时速度延长线必过圆心（如图2）。
利用这两个结论可以轻松画出带电粒子的运动轨迹，找出相应的几何关系。
例1．如图3所示，直线MN 上方有磁感应强度为B 的匀强磁场。
正、负电子同时从同一点O 以与MN 成30°角的同样速度v 射入磁场（电子质量为m ，电荷为e ），它们从磁场中射出时相距多远？射出的时间差是多少？ 解析：正、负电子的半径和周期是相同的。
只是偏转方向相反。
先确定圆心，画出半径和轨迹（如图4），由对称性知：射入、射出点和圆心恰好组成正三角形。
所以两个射出点相距s =2r =，由图还看出经历时间相差，所以解此题的关键是找圆心、找半径和用对称。
例2．如图5所示，在半径为r 的圆形区域内，有一个匀强磁场。
一带电粒子以速度v 0从M 点沿半径方向射入磁场区，并由N 点射出，O 点为圆心。
当∠MON ＝120°时，求：带电粒子在磁场区的偏转半径R 及在磁场区中的运动时间。
解析：分别过M 、N 点作半径OM 、ON 的垂线，此两垂线的交点O'即为带电粒子作圆周运动时圆弧轨道的圆心，如图6所示。
由图中的几何关系可知，圆弧MN 所对的轨道圆心角为60°，O 、O'的边线为该圆心角的角平分线，由此可得带电粒子圆轨道半径为R=r /tan30°=又带电粒子的轨道半径可表示为：故带电粒子运动周期： 带电粒子在磁场区域中运动的时间 二、旋转圆法 在磁场中向垂直于磁场的各个方向发射速度大小相同的带电粒子时，带电粒子的运动轨迹是围绕发射点旋转的半径相同的动态圆（如图7），用这一规律可快速确定粒子的运动轨迹。
(完整版)高中物理确定带电粒子在磁场中运动轨迹的四种方法
确定带电粒子在磁场中运动轨迹的四种方法带电粒子在匀强磁场中作圆周运动的问题是高考的热点，这些考题不仅涉及到洛伦兹力作用下的动力学问题，而且往往与平面图形的几何关系相联系，成为考查学生综合分析问题、运用数字知识解决物理问题的难度较大的考题。
但无论这类问题情景多么新颖、设问多么巧妙，其关键一点在于规范、准确地画出带电粒子的运动轨迹。
只要确定了带电粒子的运动轨迹，问题便迎刃而解。
现将确定带电粒子运动轨迹的方法总结如下：一、对称法带电粒子如果从匀强磁场的直线边界射入又从该边界射出，则其轨迹关于入射点和出射点线段的中垂线对称，且入射速度方向与出射速度方向与边界的夹角相等（如图1）；带电粒子如果沿半径方向射入具有圆形边界的匀强磁场，则其射出磁场时速度延长线必过圆心（如图2 ）。
利用这两个结论可以轻松画出带电粒子的运动轨迹，找出相应的几何关系。
例1．如图3 所示，直线MN上方有磁感应强度为B 的匀强磁场。
正、负电子同时从同一点同样速度v 射入磁场（电子质量为m，电荷为e），它们从磁场中射出时相距多远？射出的时间差是多少？解析：正、负电子的半径和周期是相同的。
只是偏转方向相反。
先确定圆心，画出半径和轨迹（如图4），由对称性知：射入、射出点和圆心恰好组成正三角形。
所以两个射出点相距s =2r= ，由图还看出经历时间相差，所以解此题的关键是找圆心、找半径和用对称。
图6 所示。
O以与MN 成30°角的例2．如图5 所示，在半径为r 的圆形区域内，有一个匀强磁场。
一带电粒子以速度v0 从M点沿半径方向射入磁场区，并由N点射出，O点为圆心。
当∠ MO＝N 120°时，求：带电粒子在磁场区的偏转半径R及在磁场区中的运动时间。
解析：分别过M、N 点作半径OM、ON的垂线，此两垂线的交点O'即为带电粒子作圆周运动时圆弧轨道的圆心，如由图中的几何关系可知，圆弧MN所对的轨道圆心角为60°，O、O' 的边线为该圆心角的角平分线，由此可得带电粒子圆轨道半径为R=r/tan30 ° =又带电粒子的轨道半径可表示为：故带电粒子运动周期：带电粒子在磁场区域中运动的时间二、旋转圆法在磁场中向垂直于磁场的各个方向发射速度大小相同的带电粒子时，带电粒子的运动轨迹是围绕发射点旋转的半径相同的动态圆（如图7），用这一规律可快速确定粒子的运动轨迹。
带电粒子在磁场中轨迹和两种方式
一、带电粒子在有界磁场中运动的分析方法1．圆心的确定因为洛伦兹力F指向圆心，根据F⊥v，画出粒子运动轨迹中任意两点（一般是射入和射出磁场两点），先作出切线找出v的方向再确定F的方向，沿两个洛伦兹力F的方向画其延长线，两延长线的交点即为圆心，或利用圆心位置必定在圆中一根弦的中垂线上，作出圆心位置，如图1所示。
2．半径的确定和计算利用平面几何关系，求出该圆的可能半径（或圆心角），并注意以下两个重要的几何特点：①粒子速度的偏向角φ等于转过的圆心角α，并等于AB弦与切线的夹角（弦切角）θ的2倍，如图2所示，即φ=α=2θ。
②相对的弦切角θ相等，与相邻的弦切角θ′互补，即θ+θ′=180°。
3．粒子在磁场中运动时间的确定若要计算转过任一段圆弧所用的时间，则必须确定粒子转过的圆弧所对的圆心角，利用圆心角α与弦切角的关系，或者利用四边形内角和等于360°计算出圆心角α的大小，并由表达式，确定通过该段圆弧所用的时间，其中T即为该粒子做圆周运动的周期，转过的圆心角越大，所用时间t越长，注意t与运动轨迹的长短无关。
4．带电粒子在两种典型有界磁场中运动情况的分析①穿过矩形磁场区：如图3所示，一定要先画好辅助线（半径、速度及延长线）。
a、带电粒子在穿过磁场时的偏向角由sinθ=L/R求出；（θ、L和R见图标）b、带电粒子的侧移由R2=L2-（R-y）2解出；（y见所图标）c、带电粒子在磁场中经历的时间由得出。
②穿过圆形磁场区：如图4所示，画好辅助线（半径、速度、轨迹圆的圆心、连心线）。
a、带电粒子在穿过磁场时的偏向角可由求出；（θ、r和R见图标）b、带电粒子在磁场中经历的时间由得出。
解决带电粒子在有界磁场中运动的临界问题的两种方法此类问题的解题关键是寻找临界点，寻找临界点的有效方法是：①轨迹圆的缩放：当入射粒子的入射方向不变而速度大小可变时，粒子做圆周运动的圆心一定在入射点所受洛伦兹力所表示的射线上，但位置（半径R）不确定，用圆规作出一系列大小不同的轨迹图，从圆的动态变化中即可发现“临界点”.例1一个质量为m，带电量为+q的粒子（不计重力），从O点处沿+y方向以初速度射入一个边界为矩形的匀强磁场中，磁场方向垂直于xy平面向里，它的边界分别是y=0,y=a,x=-1.5a,如图所示，那么当B满足条件_________时，粒子将从上边界射出：当B满足条件_________时，粒子将从左边界射出：当B满足条件_________时，粒子将从下边界射出：例2 如图9-8所示真空中宽为d的区域内有强度为B的匀强磁场方向如图，质量m带电-q的粒子以与CD成θ角的速度V0垂直射入磁场中。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
确定带电粒子运动轨迹的方法。
一、对称法
带电粒子如果从匀强磁场的直线边界射入又从该边界射出，则其轨迹关于入射点和出射点线段的中垂线对称，且入射速度方向与出射速度方向与边界的夹角相等（如图1）；带电粒子如果沿半径方向射入具有圆形边界的匀强磁场，则其射出磁场时速度延长线必过圆心（如图2）。
利用这两个结论可以轻松画出带电粒子的运动轨迹，找出相应的几何关系。
例1．如图3所示，直线MN上方有磁感应强度为B的匀强磁场。
正、负电子同时从同一点O以与MN成30°角的同样速度v射入磁场（电子质量为m，电荷为e），它们从磁场中射出时相距多远？射出的时间差是多少？
解析：正、负电子的半径和周期是相同的。
只是偏转方向相反。
先确定圆心，画出半径和轨迹（如图4），由对称性知：射入、射出点和圆心恰好组成正三角形。
所以两个射出点相
距s=2r=，由图还看出经历时间相差，所以解此题的关键是找圆心、找半径和用对称。
例2．如图5所示，在半径为r的圆形区域内，有一个匀强磁场。
一带电粒子以速度v0从M点沿半径方向射入磁场区，并由N点射出，O点为圆心。
当∠MON＝120°时，求：带
电粒子在磁场区的偏转半径R及在磁场区中的运动时间。
解析：分别过M、N点作半径OM、ON的垂线，此两垂线的交点O'即为带电粒子作圆周运动时圆弧轨道的圆心，如图6所示。
由图中的几何关系可知，圆弧MN所对的轨道圆心角为60°，O、O'的边线为该圆心角的角平分线，由此可得带电粒子圆轨道半径为
R=r/tan30°=，带电粒子的轨道半径可表示为：故带电粒子运动周期：
，带电粒子在磁场区域中运动的时间
二、旋转圆法
在磁场中向垂直于磁场的各个方向发射速度大小相同的带电粒子时，带电粒子的运动轨迹是围绕发射点旋转的半径相同的动态圆（如图7），用这一规律可快速确定粒子的运动轨迹。
例3．如图8所示，S为电子源，它在纸面360°度范围内发射速度大小为v0，质量为m，电量为q的电子（q<0），MN是一块足够大的竖直挡板，与S的水平距离为L，挡板左侧充满垂直纸面向外的匀强磁场，磁感应强度大小为mv0/qL，求挡板被电子击中的范围为多大？
解析：由于粒子从同一点向各个方向发射，粒子的轨迹为绕S点旋转的动态圆，且动态圆的每一个圆都是逆时针旋转，这样可以作出打到最高点与最低点的轨迹，如图9所示，最高点为动态圆与MN的相切时的交点P，最低点为动态圆与MN相割，且SQ为直径时Q
为最低点，带电粒子在磁场中作圆周运动，由洛仑兹力提供向心力，由得：，Q为直径，则：SQ=2L，SO=L ，由几何关系得：
P为切点，所以OP＝L，所以粒子能击中的范围为。
例4．（2010全国新课程卷）如图10所示，在0≤x≤A．0≤y≤范围内有垂直于xy平面向外的匀强磁场，磁感应强度大小为B。
坐标原点O处有一个粒子源，在某时刻发射大量质量为m、电荷量为q的带正电粒子，它们的速度大小相同，速度方向均在xy平面内，与y
轴正方向的夹角分布在0～90°范围内。
己知粒子在磁场中做圆周运动的半径介于到a 之间，从发射粒子到粒子全部离开磁场经历的时间恰好为粒子在磁场中做圆周运动周期的四分之一。
求最后离开磁场的粒子从粒子源射出时的：（1）速度大小；（2）速度方向与y 轴正方向夹角正弦。
解析：设粒子的发射速度为v，粒子做圆周运动的半径为R，由牛顿第二定律和洛仑兹力
公式得：，解得：。
从O点以半径R（＜R＜a）作“动态圆”，如图11所示，由图不难看出，在磁场中运动时间最长的粒子，其轨迹是圆心为C的圆弧，圆弧与磁场的边界相切。
设该粒子在磁场
中的运动时间为t，依题意，所以∠OCA＝。
设最后离开磁场的粒子的发射方向与y轴正方向的夹角为α，由几何关系得：
，，再加上，
解得：，，
三、缩放圆法
带电粒子以大小不同，方向相同的速度垂直射入匀强磁场中，作圆周运动的半径随着速度的变化而变化，因此其轨迹为半径缩放的动态圆（如图12），利用缩放的动态圆，可以探索出临界点的轨迹，使问题得到解决。
例5．如图13所示，匀强磁场中磁感应强度为B，宽度为d，一电子从左边界垂直匀强磁场射入，入射方向与边界的夹角为θ，已知电子的质量为m，电量为e，要使电子能从轨道的另一侧射出，求电子速度大小的范围。
解析：如图14所示，当入射速度很小时电子会在磁场中转动一段圆弧后又从同一侧射出，速率越大，轨道半径越大，当轨道与边界相切时，电子恰好不能从另一侧射出，当速率大于这个临界值时便从右边界射出，设此时的速率为v0，带电粒子在磁场中作圆周运动，由几何关系得：r+r cosθ=d①
电子在磁场中运动时洛伦兹力提供向心力：，所以：②
联立①②解得：，所以电子从另一侧射出的条件是速度大于。
例6．（2010全国II卷）如图15所示，左边有一对平行金属板，两板的距离为d，电压为U，两板间有匀强磁场，磁感应强度为B0，方面平行于板面并垂直纸面朝里。
图中右边有一边长为a的正三角形区域EFG（EF边与金属板垂直），在此区域内及其边界上也有匀强磁场，磁感应强度大小为B，方向垂直纸面向里。
假设一系列电荷量为q的正离子沿平行于金属板面、垂直于磁场的方向射入金属板之间，沿同一方向射出金属板间的区域，并经EF边中点H射入磁场区域。
不计重力。
1）已知这些离子中的离子甲到达边界EG后，从边界EF穿出磁场，求离子甲的质量；2）已知这些离子中的离子乙从EG边上的I点（图中未画出）穿出磁场，且GI长为3a/4，求离子乙的质量；
3）若这些离子中的最轻离子的质量等于离子甲质量的一半，而离子乙的质量是最大的，问磁场边界上什么区域内可能有离子到达？
解析：由题意知，所有离子在平行金属板之间做匀速直线运动，则有：qvB0=qU/d，解得离子的速度为：v=U/B0d（为一定数值）。
虽然离子速度大小不变，但质量m改变，结合带电离子在磁场中做匀速圆周运动的半径公式R=mv/qB分析，可画出不同质量的带电离子在磁场中的运动轨迹，如图16中的动态圆。
1）由题意知，离子甲的运动轨迹是图17中的半圆，半圆与EG边相切于A点，与EF边垂直相交于B点，由几何关系可得半径：R甲=a cos30°tan15°=（）a，
从而求得离子甲的质量m甲=。
2）离子乙的运动轨迹如图18所示，在ΔEIO2中，由余弦定理得：
，解得R乙=a/4，从而求得乙离子的质量
m
=。
乙
（3）由半径公式R=mv/qB可知R∝m，结合（1）（2）问分析可得：
①若离子的质量满足m甲/2≤m≤m甲，则所有离子都垂直EH边离开磁场，离开磁场的位置到H的距离介于R甲到2R甲之间，即～；
②若离子的质量满足m甲<m≤m乙，则所有离子都从EG边离开磁场，离开磁场的位置介
于A到I之间，其中AE的距离AE=，IE距离IE=。
四、临界法
以题目中的“恰好”“最大”“最高”“至少”等词语为突破口，借助半径r和速度v以及磁场B之间的约束关系进行动态轨迹分析，确定轨迹圆和边界的关系，找出临界点，然后利用数学方法求解极值，画出临界点的轨迹是解题的关键。
例7．长为L的水平极板间，有垂直纸面向内的匀强磁场，如图19所示，磁感应强度为B，板间距离也为L，两极板不带电，现有质量为m电量为q的带负电粒子（不计重力）从左边极板间中点处垂直磁感线以水平速度v射入磁场，欲使粒子打到极板上，求初速度的范围。
解：由左手定则判定受力向下，所以向下偏转，恰好打到下板右边界和左边界为两个临界状态，分别作出两个状态的轨迹图，如图20、图21所示，打到右边界时，在直角三角形OAB中，由几何关系得：解得轨道半径
电子在磁场中运动时洛伦兹力提供向心力因此
打在左侧边界时，如图21所示，由几何关系得轨迹半径
电子在磁场中运动时洛伦兹力提供向心力，所以
所以打在板上时速度的范围为≤v≤
例8．如图22，一足够长的矩形区域abcd内充满磁感应强度为B，方向垂直纸面向里的匀强磁场，现从矩形区域ad边中点O射出与Od边夹角为30°，大小为v0的带电粒子，已知粒子质量为m,电量为q，ad边长为L，ab边足够长，粒子重力忽略不计。
求：
1）试求粒子能从ab边上射出磁场的v0的大小范围；
2）粒子在磁场中运动的最长时间和在这种情况下粒子从磁场中射出所在边上位置的范围。
解（1）画出从O点射入磁场的粒子运动轨迹的动态圆，能够从ab边射出的粒子的临界轨迹如图23所示，轨迹与dc边相切时，射到ab边上的A点，此时轨迹圆心为O1，则轨道
半径r1=L，由得最大速度。
轨迹与ab边相切时，射到ab边上的B点，此时轨迹圆心为O2，则轨道半径r2=L/3，由
得最小速度。
所以粒子能够从ab边射出的速度范围为：<v0<。
（2）当粒子从ad边射出时，时间均相等，且为最长时间，因转过的圆心角为300°，所
以最长时间：，射出的范围为：OC=r2=L/3。
通过以上分析不难发现，对于带电粒子在磁场中的运动问题，解题的关键是画出带电粒子在匀强磁场中的运动轨迹，如果能够熟练掌握带电粒子在磁场中运动轨迹的上述四种画法，很多问题都可以迎刃而解。
