发电厂-前置泵作业指导书(模板)

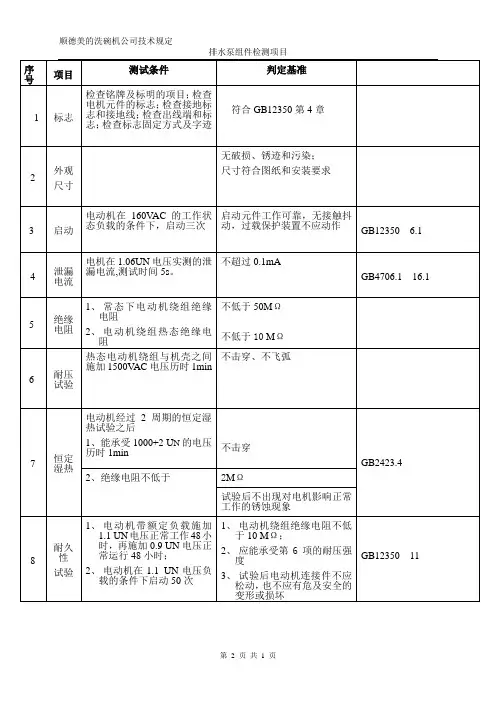

排水泵作业指导书范本
4
泄漏电流
电机在1.06UN电压实测的泄漏电流,测试时间5s。
不超过0.1mA
GB4706.1 16.1
5
绝缘电阻
1、常态下电动机绕组绝缘电阻
2、电动机绕组热态绝缘电阻
不低于50MΩ
不低于10MΩ
6
耐压试验
热态电动机绕组与机壳之间施加1500VAC电压历时1min
不击穿、不飞弧
序号
项目
测试条件
判定基准
1
标志
检查铭牌及标明的项目；检查电机元件的标志；检查接地标志和接地线；检查出线端和标志；检查标志固定方式及字迹
符合GB12350第4章
2
外观
尺寸
无破损、锈迹和污染；
尺寸符合图纸和安装要求
3
启动
电动机在160VAC的工作状态负载的条件下，启动三次
启动元件工作可靠，无接触抖动，过载保护装置不应动作
不超过60K
GB5171-91 6.3
12
密封性能
能承受0.2Mpa/10min的压力试验
无泄漏
13
直流电阻（Ω）
14
空载特性
输入电流（A）
输入功率（W）
15
转速
3000rpm
16
流量
≥24L/min
17
扬程
≥1.0m
18
噪音
空载，运行平稳、轻快，无停滞现象
声音均匀，≤45dB（A）
GB5171-91 12
GB5171-91 10.4
10
结构
1、接线盒的安装
2、电动机的导线
3、电动机绝缘结构
1、应安装在便于检查的位置，并安装牢固

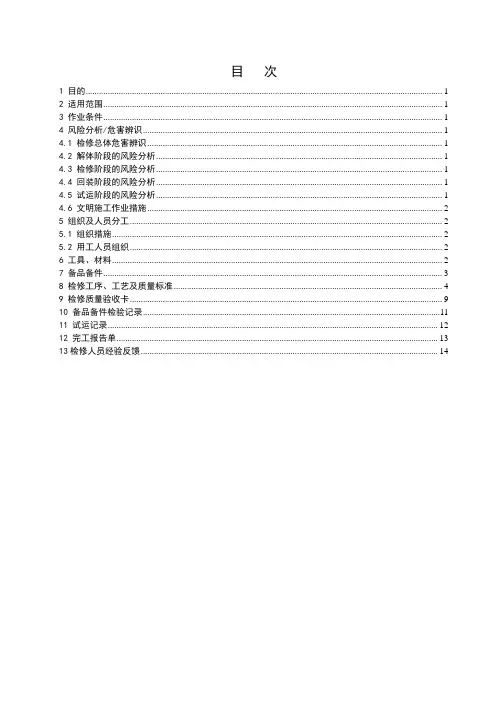

凝结水前置泵检修作业指导书
目次1 目的 (1)2 适用范围 (1)3 作业条件 (1)4 风险分析/危害辨识 (1)4.1 检修总体危害辨识 (1)4.2 解体阶段的风险分析 (1)4.3 检修阶段的风险分析 (1)4.4 回装阶段的风险分析 (1)4.5 试运阶段的风险分析 (1)4.6 文明施工作业措施 (2)5 组织及人员分工 (2)5.1 组织措施 (2)5.2 用工人员组织 (2)6 工具、材料 (2)7 备品备件 (3)8 检修工序、工艺及质量标准 (4)9 检修质量验收卡 (9)10 备品备件检验记录 (11)11 试运记录 (12)12 完工报告单 (13)13检修人员经验反馈 (14)凝结水前置泵检修作业指导书1 目的1.1 保证凝结水前置泵检修符合检修工艺质量要求、文明生产管理要求。
1.2 为所有参加本项目的工作人员，质检人员确定必须遵循的质量保证程序。
2 适用范围适用于京桥热电有限责任公司#1燃机2台凝结水前置泵检修工作。
3 作业条件3.1凝结水前置泵停电，办理检修工作票。
3.2作业组成员了解检修前凝结水前置泵的缺陷。
3.3作业组成员了解凝结水前置泵的运行状态及小时数。
3.4清点所有专用工具齐全，检查合适，试验可靠。
3.5参加检修的人员必须熟悉本作业指导书，并能熟记熟背本书的检修项目，工艺质量标准等。
3.6参加本检修项目的人员必需安全持证上岗，并熟记本作业指导书的安全技术措施。
3.7准备好检修用的各易损件及材料。
3.8开工前召开专题会，对各检修参加人员进行组内分工，并且进行安全、技术交底。
4 风险分析/危害辨识4.1 检修总体危害辨识4.1.1参加检修的人员进行安全教育和技术培训，达到上岗条件。
4.1.2凝结水前置泵与所有系统完全解列,内部无压力。
4.1.3凝结水前置泵解体、检修、试验和抽穿转子部套时严禁损伤设备及其部件。
4.1.4严禁携带工具以外的其它物品（如金属性物品或锋利物品）。
4.1.5作业组成员的着装要符合工作要求。
04-014 给水泵前置增压泵安装指导书
控号：文件编号：Q/DDE-榆社·汽机-IW0014-2004东北电业管理局第二工程公司作业指导书工程名称：华能榆社电厂二期扩建工程作业项目：2#机组给水泵前置增压泵安装生产经理批准：日期：总工程师批准：日期：工程部门审核：日期：安环部门审核：日期：质检部门审核：日期：编制部门审核：日期：编制：日期：编制单位：1.项目概况华能榆社电厂二期2×300MW空冷燃煤发电工程2#机组装置三台上海电力修造总厂生产的FAID56A 型给水泵前置增压泵，布置在A-B轴；10-14线跨0米基础，其技术特性如下：1.1前置泵：FA1D56A设计进口压力（水侧）：0.96Mpa设计出口压力（水侧）：1.84Mpa给水温度：166℃转速：1490r/min1.2主要工程量：前置泵 FA1D56A 三台2、编制依据2.1施工、验收规范及引用资料《电力建设施工及验收技术规范》汽轮机组篇（DL5011-92）。
《火电施工质量检验及评定标准》汽轮机篇(1998年版)《电力建设安全工作规程》（火力发电厂部分）DL 5009.1-20022.2图纸资料设计图纸F0212S-J0301-09、F0212S-J0301-01、F0212S-J0301-12---山西省电力勘测设计院厂家提供电动调速给水泵和前置泵设备图纸及使用说明书2.3公司下发的管理体系文件《质量、环境、职业安全健康管理手册》《质量、环境、职业安全健康管理体系程序文件》《质量、环境、职业安全健康管理体系作业文件》3、工程机械及器具汽机房内80/20吨桥吊 1台50T汽车吊 1台20T板车 1台水准仪 1套合象水平仪 (分度值0.01mm) 1个百分表 3块外径千分尺(0～25mm) 1把手锤 2把大锤 1把5m卷尺 1把塞尺 1把游标卡尺 (0～300mm) 1把扳手 6把铜棒 (I=400) 1件4、施工人员配备情况及注意事项施工人员配备施工负责人彭玉石技术负责人盖志峰质量负责人盖志峰安全负责人吴宝德钳工李喜堂起重负责人殷钢焊接负责人修平吊车司机柏长魁4.1所有参加作业人员需经过三级教育，考试合格，熟悉《电力建设安全操作规程》；4.2施工人员必须经过技术及安全交底，施工人员要熟悉图纸及施工方案内容；4.3从事此项工作应配备经验丰富、责任心强的高素质作业人员，服从指挥；4.4如遇问题及时与技术员沟通，不许自作主张、盲目施工，保证按时保质完成施工任务；4.5为防止误工、窝工现象，各工种应配备齐全，人数按本方案配备，并且随时随调；4.6特殊工种施工人员必须持证上岗。
发电厂工艺水泵检修作业指导书模板
广东省粤电集团有限公司连州发电厂磁盘号：编号：Q/LD-ZY-JW02-TL04-2005N125机组工艺水泵检修作业指导书设备编号：脱硫# 工艺水泵编写：初审：审核：审定：批准：检修性质：版次：B01 页数：200 - - 发布200 - - 实施广东省连州发电厂发布1说明1.1本作业指导书适用于S100-350 D型工艺水泵标准大修。
1.2本作业指导书须经维修部审核，安生部审定，厂部批准后方可使用。
1.3本作业指导书的检修工序及检修质量标准依据部颁《发电厂检修规程》，本厂《汽机机组检修工艺规程》，该泵的说明书及图纸和历次的检修经验确定。
1.4本作业指导书的安全技术措施依据部颁《电业安全工作规程》及本厂《现场安全工作规程》确定。
1.5本作业指导书计划工时依据《发电设备检修劳动定额》确定。
1.6本作业指导书计划费用依据《发电设备标准项目大修材料消耗》确定。
1.7本作业指导书的使用按照程序编号依次进行。
1.8本作业指导书若需修改，须重新执行上述第1.2条。
1.9本作业指导书的不符合项管理按厂颁《不合格控制程序》执行。
1.10为保证修后能可靠、安全、灵活和高效运行，需对下述环节的检修质量着重控制。
1.10.1机封各部间隙调整严格控制在技术标准范围内。
1.10.2工艺水泵各部件检修应符合质量标准。
1.10.3工器具材料的准备及使用。
1.10.4整体验收。
2 目的2.1保证S100-350 D型工艺水泵的标准大修符合本厂技术管理要求。
2.2为所有参加本项目的工作人员确定必须遵循的质量保证程序。
2.3为各级质量验收人员、质量管理人员提供参考依据。
3目标3.1检修全过程无不安全情况发生。
3.2设备大修后验收合格率达100%，评价优。
3.3修后设备达到一次启动成功，能连续达到安全、经济、满出力运行。
3.4修后设备各部振动≯0.06mm，机封温度≯70℃。
3.5设备管网及动静密封点无渗漏，保证一个小修间隔无临修。
3.电动给水泵组试运作业指导书
1、编制依据1.1《电力建设施工及验收技术规范.汽机篇》 DL 5011-92。
1.2《火电施工质量检验及评定标准.汽机篇》 1998年版。
1.3《电力建设安全工作规程》（火力发电厂部分）DL5009.1-2002。
1.4《火力发电厂基本建设工程启动及竣工验收规程》(1996年版)1.5 《火电工程启动调试工作规定》(1996年版)1.6 《火电工程调整试运质量检验及评定标准》(1996年版)1.7上海电力修造总厂有限公司图纸、说明书等技术资料。
1.8 广西电力工业勘察设计院提供的有关图纸。
2、作业任务2.1工程概况及作业范围国电永福电厂二期（2×300MW）扩建工程（A标段）机组安装工程设置一台由上海电力修造总厂生产配供的电动给水泵组，该泵组由FK6G32A型给水泵、YKOS3100-2型电动机、QG500-80型前置泵以及C046型液力偶合器组成。
泵组布置在汽机房零米层B-C排间。
2.2技术参数2.2.1给水泵（额定运行工况下）O型号FK6G32A 扬程2306.57mH2泵进口压力1.74Mpa（a）出口压力22 Mpa（a）泵进口流量302.5t/h抽头压力8.4 Mpa（a）抽头流量37.9 t/h转速4576r/min轴功率2198KW泵效率81.3％必须汽蚀余量17.8mH2O 重量6000kg2.2.2电动机型号YKOS3100-2额定电压 6KV 额定电流341A额定频率50HZ 额定输出功率3100KW转速2988 r/min冷却水压力0.2～0.4 Mpa（a）冷却水量60 t/h2.2.3前置泵（额定运行工况下）型号QG500-80泵进口压力0.85 Mpa（a）泵出口压力1.74 Mpa（a）扬程92.4mH2O 流量330.3 t/h效率75.5％转速2985r/min必须汽蚀余量3.85mH2O 重量1440kg2.2.4液力偶合器型号C046型输入转速2985 r/min 额定输出转速4640 r/min额定滑差＜3％调速范围25～100％2.2.5冷油器润滑油冷油器HBB12型设计压力0.63MPa设计温度120℃冷却面积12m2工作油冷油器HBB40型设计压力0.63MPa设计温度120℃冷却面积40m23、试运调试应具备的条件3.1现场清洁无杂物，照明完好，孔洞盖板盖好，支吊架、保温等良好无损、无障碍，脚手架已拆除；3.2设备基础混泥土已达到设计强度等级，二次灌浆混凝土的强度等级已达到基础混凝土的设计强度等级；3.3电泵组试转的照明充足，并有必要的通信设施；3.4附近没有易燃、易爆物，并有消防设施；3.5润滑剂牌号及品质符合规定；3.6泵组安装完毕并经验收鉴证，有完整的安装记录；3.7润滑油系统油循环结束，油质化验合格且恢复正式系统，从各轴承回油观察窗检查回油应畅通；3.8辅助油泵应有可靠的后备电源，6KV具备送电条件；3.9电泵组分部试转申请单审批完毕；3.10 检查系统、有关阀门安装正确，相关电动阀调试完，并挂标志牌，特别是最小流量再循环阀确保动作可靠，静态调整合格；3.11温度表、压力表、转速表（就地和DAS ）以及除氧器水位表（BTG盘和DCS）应能投入且指示准确；3.12凝结水系统、开式循环冷却水系统均试运验收合格且系统冲洗干净；3.13电泵电动执行机构、电泵和辅助油泵的启停应能在计算机操作站上操作，能随时投运，联锁保护静态试验合格；3.14电泵电机冷风器冷却水、泵组密封冷却水、工作油／润滑油冷却器冷却水应能投入且压力在0.2MPa以上。

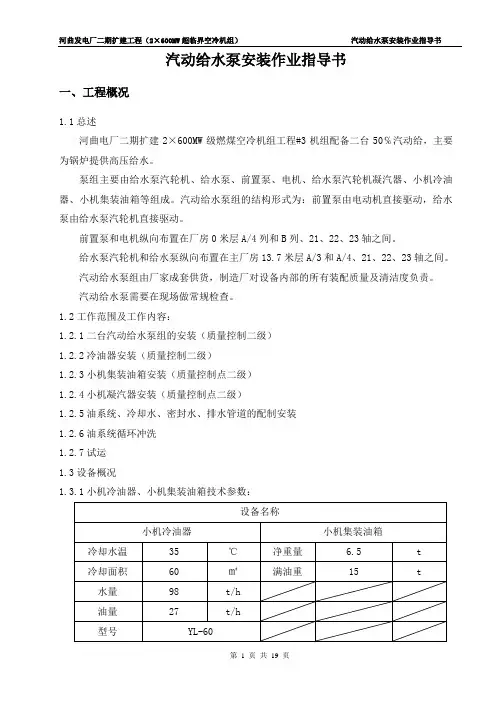

汽动给水泵给水泵安装作业指导书(交)
汽动给水泵安装作业指导书一、工程概况1.1总述河曲电厂二期扩建2×600MW级燃煤空冷机组工程#3机组配备二台50℅汽动给，主要为锅炉提供高压给水。
泵组主要由给水泵汽轮机、给水泵、前置泵、电机、给水泵汽轮机凝汽器、小机冷油器、小机集装油箱等组成。
汽动给水泵组的结构形式为：前置泵由电动机直接驱动，给水泵由给水泵汽轮机直接驱动。
前置泵和电机纵向布置在厂房0米层A/4列和B列、21、22、23轴之间。
给水泵汽轮机和给水泵纵向布置在主厂房13.7米层A/3和A/4、21、22、23轴之间。
汽动给水泵组由厂家成套供货，制造厂对设备内部的所有装配质量及清洁度负责。
汽动给水泵需要在现场做常规检查。
1.2工作范围及工作内容：1.2.1二台汽动给水泵组的安装（质量控制二级）1.2.2冷油器安装（质量控制二级）1.2.3小机集装油箱安装（质量控制点二级）1.2.4小机凝汽器安装（质量控制点二级）1.2.5油系统、冷却水、密封水、排水管道的配制安装1.2.6油系统循环冲洗1.2.7试运1.3设备概况1.3.1小机冷油器、小机集装油箱技术参数：1.3.2泵组前置泵和电机主要技术参数如下：1.3.3给水泵汽轮机和给水泵主要技术参数如下;1.3.4给水泵汽轮机凝汽器主要技术参数：二、编制依据2.1上海电力修造总厂有限公司提供的所有技术资料2.2 上海电机厂提供的技术资料2.3 东方汽轮机厂提供的安装图纸和技术资料2.4《电力建设施工及验收技术规范》汽轮机机组篇（2009年版）2.5《火电施工质量检验及评定标准》汽机篇（2009年版）2.6《油管路安装导则》2.7《电力建设安全工作规程》第一部分火力发电厂DL5009.1-20022.8《电力建设安全健康与环境管理工作规定》三、施工准备3.1施工前应具备的条件3.1.1设备开箱，检查设备及零部件外观完好，无碰伤、损坏、变形、锈蚀等缺陷，对零部件的数量及规格进行清点，结果应与装箱清单相符。
电动给水泵安装作业指导书
电动给水泵组安装作业指导书一、工程概况１．每台机组配套两台的电动调速给水泵，电动给水泵组主要有主泵、液力偶合器、电机、前置泵等组成。
２．主要技术数据：３．工程范围：3.1电动给水泵组主泵、液力偶合器、电机、前置泵，润滑油冷却器，工作油冷却器基础准备。
3.2电动给水泵组主泵、液力偶合器、电机、前置泵吊装就位找正。
3.3号电动给水泵组润滑油冷却器，工作油冷却器检修，就位找正。
3.4电动给水泵组主泵、电机、轴承座检修，前置泵轴承清洗。
3.5电动给水泵组电机与液力偶合器、电机与前置泵，液力耦合器与主泵对轮找正。
3.6电动给水泵组油管道安装。
3.7电动给水泵组冷却水管道安装。
3.8电动给水泵组附件安装。
二、引用标准及编制依据1.《电力建设施工及验收技术规范》。
2.《火电施工质量检验及评定标准》3.提供的给水泵说明书，电机厂提供的电机说明书。
4.电动给水泵组安装图5.《电力建设安全工作规程》6.《电力建设安全施工管理规定》三、作业准备和条件１．施工准备1.1施工人员熟悉施工环境，经体检合格，经过三级安全教育，岗位培训并合格。
1.2作业指导书、安全措施编写、审批完。
1.3施工人员应熟悉图纸、作业指导书、安全措施、厂家资料及有关技术规程。
1.4 准备好工器具和起重索具。
1.5劳动保护用品及安全防护用品配备齐全，做好安全设施布设。
2．开工前应具备的条件2.1厂家图纸及相关资料供应齐全；设备到货，设备开箱清点，外观检查，仔细核对到货设备外形尺寸和型号是否与设计一致，设备接口方向，位置是否与设计相符，电动给水泵组主泵、液力偶合器、电机、前置泵和润滑油冷却器，工作油冷却器附件到货齐全，做好检验及设备开箱记录。
2.2土建条件：2.2.1基础纵横中心线位置和地脚螺栓孔中心距、几何尺寸符合图纸要求。
2.2.2基础混凝土表面应平整，无裂纹、孔洞、蜂窝、麻面等缺陷。
2.2.3基础地脚螺栓孔内清洁，无杂物。
2.2.4基础表面无油漆等附着物。
1 电动给水泵组安装作业指导书
发放编号：编号：
受控状态：工地：热机陕西有色榆林新材料有限责任公司5×330MW电力设施工程
作业指导书
项目名称：5#电动给水泵组安装
总工：
安监科：
工程科：
质管科：
工地：
编制人：
西北电力建设第三工程公司
2012年12月23日
陕西有色榆林新材料有限责任公司5×330MW电力设施工程
西北电建三公司
电力工程施工及验收强制性条文检查记录
审批：编制：
第21 页共23 页
西北电力建设第三工程公司
危险源辩识与风险评价控制表
作业项目：电动给水泵组安装
编制部门：热机专业公司日期： 2012年12月23日
审批：编制：
第22 页共23 页
西北电力建设第三工程公司
环境因素识别评价控制表
编制部门：热机专业公司日期： 2012年12月23日
审批：识别评价：
第23 页共23 页。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Q/GLD 广东连州发电厂技术标准
Q/GLD. -2005 QG500-80前置泵检修
作业指导书
编写：
审核：
复审：
批准：
检修性质：大修版次：1 2005-04-25发布2005-04-25实施广东连州发电厂发布
1目的：
1．1规范检修行为，确保前置泵检修质量符合规定要求。
1．2本作业指导书所有参加本项目的工作人员所必须遵循的保证程序。
2适用范围
适用于连州发电厂前置泵的检修和清扫工作。
3概述及术语
3.1概述
发电厂供水系统中作为锅炉给水的主要输送设备。
3.2术语
本书无特殊术语。
4引用文件
连州发电厂《检修质量工序管理卡》〈检修规程〉和设备生产厂家提供的资料和图纸。
5资料配置
5.1人员资质
工作人员需是从事给水泵专业检修人员且通过技能资格审查。
5.2职责及权限
5.2.1施工负责人：组织得当，分工明确，对安全，质量负责。
5.2.2监护人：按〈〈安规〉〉要求对检修工的安全进行监护。
5.2.3指定专人做好记录，确保记录真实，准确规范。
5.2.4质检人员负责项目质量验收，签证。
6备品备件和工具
6.1备品备件
6.1.1前置泵（表1）
6.2现场准备及工具
6.2.1现场准备
清理现场检修场地并设隔离区，有关检修工具进入现场，摆放整齐。
6.2.2工具（表2）
表1 前置泵备品配件
表2 工具
7 工作内容及要求。
