闭路电视监控系统作用
闭路电视监控系统
第一节系统概述电视监控系统（Closed Circait Televisiow,简称CCTV），是现代科学技术条件下发展起来的高新技术产品。
它把人为管理、安全防范、信息处理有机地结合在一起，使安全生产和安全防范系统的管理手段得到了极大提高。
电视监控系统应充分体现其现代化、科学化、综合化，同时其选用的设备应具有先进性、可靠性、外型美观、布局合理等特点，真正实现安全自动化、管理现代化、操作简单化。
近几年来，随着CCD技术的日趋成熟和商品化，电视监控系统在短时间内得到了飞速发展。
它使得安全管理人员身居控制室即可监看到重点区域内的所有环境情况，为安全生产和安全防范工作提供了良好的视觉效果和有效手段。
电视监控系统的主要功能有以下几点：1．生产流程的全过程监看；2．图像的远距离传输和数据处理；3．防盗、防抢报警，无人职守设防及多种传感器报警；4．视体定位、防抢及自我保护；5．巡更职守和应急处理；6．数据、图像、音频等多种复合信号传输联网；人类接受的信息70%来自视觉，视觉具有贴切、直观、真实和高效等特点，这正是电影和电视结合的无穷魅力所在。
由于大规模集成电路（VLSI）、计算机与通讯技术的迅速发展和结合，促进了视频技术的进步与广泛应用。
多媒体计算机、多媒体通讯、信息高速公路。
电视监控系统有模拟和数字式之分。
传统的模拟电视监控报警系统技术已经比较成熟，但是随着IT信息技术的急速发展，数字式电视监控报警系统发展迅速。
带动电视监控报警系统的内含和技术本质发生着非常明显的变化，最主要的变化表现在如下两个方面：一是数字化，即传统模拟式电视监控报警系统正在向数字化的途径转换。
另一个是网络化，电视监控图像不仅能通过电话线远距离传送，也能通过局域网或IP网络作广域化传输，也能实现某些控制功能，从而使原本狭义的和局域性的电视监控报警系统功能扩展为广义的和全球化的系统。
第二节设计要求摄像机应分别安装在入户大堂、主要出入口、主通道、停车场区、地下车库、高层电梯轿厢、花园等重要区域；●室外前端部分区域应采用彩色与黑白自动转换摄像机，满足环境要求；●对于周界采用红外一体摄像机，已达到夜间摄像及录像的效果；●硬盘实时录像相方式；●传输则采用同轴电缆与光纤相结合方式；●设备采用集中供电方式；●具备扩展功能和多组团远程联网管理功能；●摄像机应根据环境特点：第三节系统组成系统构成：本系统由前端摄像部分、信号传输部分、图像处理和控制部分、显示和记录部分四个主要部分组成。
闭路电视监控系统作用
通过互联网技术，用户可以随时随地远程访问 监控系统，对重点区域进行实时监控。
3
多角度监控
闭路电视监控系统可以通过多个摄像头对同一 区域进行不同角度的监控，全面了解现场情况 。
记录与取证
录像保存
01
闭路电视监控系统可以实时录像，并保存录像文件，方便后续
查询和分析。
事件回放
02
当发生异常情况时，可以通过回放录像文件，还原事件经过，
证据采集
在发生纠纷或案件时，银行可以通过调取监控录像作为证据， 帮助解决纠纷和维护自身权益。
学校、医院等公共场所的监控
安全防范
学校、医院等公共场所安装闭路电视监控系统可以实时 监控人员进出、物品携带等情况，提高安全防范能力。
紧急情况处置
通过监控画面，相关人员可以及时发现火警、水管破裂 等紧急情况，并迅速采取相应措施进行处置。
管理效率提升
学校、医院等公共场所的闭路电视监控系统可以帮助管 理人员实时了解场所的运行情况，提高管理效率和管理 决策的科学性。
04
闭路电视监控系统在特定行业中的作用
电力行业
设备监测
闭路电视监控系统可以实时监测电力设备的运行状态，如变压器 、开关柜、配电箱等，及时发现异常情况，确保电力设备的稳定 运行。
闭路电视监控系统作用
2023-10-26
目录
• 闭路电视监控系统概述 • 闭路电视监控系统在安全防范中的作用 • 闭路电视监控系统在公共安全中的作用 • 闭路电视监控系统在特定行业中的作用 • 闭路电视监控系统的发展趋势与挑战
01
闭路电视监控系统概述
定义与特点
定义
闭路电视监控系统（Closed-Circuit Television，CCTV）是 一种利用视频监控技术对特定区域进行实时监控的系统。
闭路电视监控系统
闭路电视监控系统闭路电视监控系统(Closed-Circuit TeleVision,CCTV)闭路电视监控系统是安全技术防范体系中的一个重要组成部分，是一种先进的、防范能力极强的综合系统。
它可以通过遥控摄像机及其辅助设备(镜头、云台等)，在人们无法直接观察的场合，却能实时、形象、真实地反映被监视控制对象的画面，直接观看被监视场所的一切情况，可以把被监视场所的情况一目了然。
闭路电视监控系统一般由摄像、控制、传输、显示与记录四个部分组成。
1．摄像部分：主要包括摄像机、镜头、防护罩、安装支架和云台等。
摄像部分的作用是负责摄像现场景物并将其转换为电信号(或数字信号)，经视频电缆将电信号传送到控制中心，通过解调、放大将信号转换成图像信息，送到监视器上显示出来。
2．控制部分：系统中设备的协调动作与图像调整是由控制机构来完成的。
例如，各种设备的电源控制、云台运动控制、镜头焦距与光圈控制、显示器切换控制、录像控制、防护罩防护功能控制等。
现代闭路电视监控系统还增加了智能控制，例如，把云台、摄像机和变焦镜头封装在一起的一体化摄像机，它们配有高级的伺服系统，平时可以按预置的监视方案巡视，一旦发生报警，就能自动锁定报警点进行监视和录像。
3．传输部分：传输部分是系统图像信号和控制信号的通道。
传输部分除了需要传输图像信号外，有些系统还需要传输声音信号；同时由于控制中心需要对摄像机、镜头、云台等进行控制，因此还需要传输控制信号。
目前电视监控系统主要采用视频基带传输方式。
4．显示与记录部分：此部分主要指安装在保安控制室内的图像录制和显示仪器，主要包括监视器、录像机和视频处理器，负责将现场传来的电信号转换成图像。
1．闭路监控系统与扩散型的广播电视不同，它采用集中型结构，一般作为监测、控制、管理使用，闭路监控系统的信息来源于多台摄像机，多路信号要求同时传输且同时显示。
2．用户分布在一个或几个有限的点上，相对比较集中。
目的是收集或监视信息，传输的距离一般较短，多在几十米到几千米的有限范围内。
视频监控CCTV系统简介
图像传感器简介
图像传感器：
最常用的是CCD、CMOS
CCD:在CCD中，对每个像素，光落在一个光电二极管上，光电二极 管产生一个与落在上面的光的数量直接成比例的电荷。在光电二极 管旁边的每个图像元件上的电荷传送寄存器(CTR)中捕获形成的电 荷。这个电荷从A行的CTR传送到读数寄存器(R行)中。读数寄存器 把这一电荷馈送到放大器中，然后馈送到模数转换器(ADC)，之后 进行复位，以便能够从下一行(B行)像素中接受电荷，然后再次传送 到输出放大器，之后传送到ADC上。这一过程一直重复，直到读取 了所有行。A行上的电荷与B行上的电荷耦合，B行上的电荷与C行 上的电荷耦合，依此类推。在A上的电荷到达R时，B移动到A，C移 动到B，依此类推。
转换型，以16、18、20、22倍变倍最多，其他6倍、10倍应用较少。 总体来说，一体机的趋势是照度越来越低，倍数越来越高。 • 国内市场常见的国际品牌有LG、C&B、SONY、HITACHI、 PANASONIC、SAMSUNG等。国产一体化摄像机基本使用的是国际 品牌的成品机芯。
球型摄像机
• 球型摄像机也属于一体化摄像机的范畴。不仅包含可自动聚焦、镜头内建 的摄像机，而且具有全方位旋转的云台及球型防护罩。
半球型摄像机
• 半球型摄像机指镜头内建，安装半球型防护罩内的摄像机，与传统 摄像机相比，半球型摄像机体积小巧、美观，安装、使用方便。
• 半球型摄像机按CCD的不同可分为1/3寸CCD型和1/4寸CCD型。 • 一体化摄像机种类繁多，目前的市场主体可分为彩色高解型和日夜
转换型，以16、18、20、22倍变倍最多，其他6倍、10倍应用较少。 总体来说，一体机的趋势是照度越来越低，倍数越来越高。 • 国内市场常见的国际品牌有LG、C&B、SONY、HITACHI、 PANASONIC、SAMSUNG等。国产一体化摄像机基本使用的是国际 品牌的成品机芯。
物业管理提升小区安全的必备设备
物业管理提升小区安全的必备设备物业管理在提升小区安全方面扮演着重要的角色，其中必备的设备起着关键作用。
在当今社会，犯罪事件时有发生，因此物业管理需要借助一系列设备来确保小区的安全。
一、闭路电视监控系统闭路电视监控系统是提升小区安全的必备设备之一。
通过在小区各个重要位置安装摄像头，可以对小区内进行全天候监控。
这个系统不仅可以起到预防犯罪的作用，还可以提供监控记录，为物业管理者提供调查取证的依据。
闭路电视监控系统具备监控范围广、实时性高、易于管理和操作的特点，因此在小区安全管理中使用越来越普遍。
二、门禁系统门禁系统是物业管理中不可或缺的设备。
通过卡片、密码或指纹等方式，在小区出、入口设置门禁闸机，只有经过认证后才能进入小区。
这样可以有效防止陌生人进入，提高小区的安全性。
门禁系统还可记录居民出入的时间和身份信息，便于后期查看和管理。
三、报警系统报警系统是发现异常情况并及时报警的重要设备。
当小区内发生窃盗、火灾或其他紧急情况时，居民可以通过触发报警器来引起物业管理人员的注意。
报警系统可以及时提醒相关人员，以便采取紧急措施并报警处理。
这个系统能够有效地增加小区居民的安全感，减少因突发事件导致的损失。
四、消防设施消防设施是保障小区安全的基础设备之一。
物业管理人员需要安装灭火器、消防栓和烟雾报警器等设备，以防止火灾事故的发生。
这些消防设施要定期进行维护和保养，确保其正常工作。
此外，物业管理人员还应组织定期的消防演练，提高居民的火灾应对能力。
五、智能安防系统随着科技的不断发展，智能安防系统逐渐应用于小区管理中。
智能门锁、智能报警器和智能监控系统等设备，通过联网和远程控制技术，提供更加便捷、智能的安全防范功能。
比如，智能门锁可以通过手机APP或指纹识别开启，进一步提升门禁的安全性。
智能监控系统则可以通过人工智能技术，识别人脸、车牌等信息，对异常行为进行预警和记录。
综上所述，物业管理在提升小区安全方面，必备设备起到至关重要的作用。
闭路电视监控系统作用
镜头
3-CAM(3轨道)设计能减少在操作聚焦系 统过程中对润滑油的需求并提高产品对 温度变化的适应性能。 由于增加了挡光程序,3-CAM设计能减少 内部反射并得到更清晰的图象,而传统的 POLE系统设计是没有这些特性功能的
闭路电视监控系统作用
红外灯
独有的防雷设计，保护设备免受雷击损失。 电源软启动，使产品的使用寿命更长。 内有温度控制系统，保持工作温度恒定 红外波长为850nm 多种电源可选，耗电小，发光效率高。 开关由CDS自动控制，灵敏度高，节能效率好。 采用铸铝外壳防护等级可达IP65。
智能化的查询管理，摆脱了以往查询录 像的效率低下，操作复杂的问题
便于网络化管理和控制 成本更低，使用更加便捷
闭路电视监控系统作用
监控图像采集部分
采用彩色/黑白自动转换摄像机，适应各 种照度环境下的图像采集条件
对于夜间照度很低的区域采用长距离， 漫射红外灯来为摄像机补光
根据不同的环境，不同的工作任务要求 选用不同的摄像机
闭路电视监控系统作用
多系统集成功能
所选用产品可提供相关产品的控制协议， 以方便与任何第三方软件以及系统进行 集成，为第三方系统提供视频的调用和 相关视频图像的切换，有利于推进未来 系统新需求下集成建设。
闭路电视监控系统作用
数字化存储
采用先进的数字化视频压缩处理技术， 实现图像的数字化存储管理，克服以往 图像存储管理的衰减，弱化及长久保存 的难题
变倍，变焦。 通过矩阵控制器完成对系统内所有视频图像的轮
巡显示，成组调用，自动切换
通过矩阵控制器与其它系统联动，实现摄 像机图像的自动显示切换管理
通过主矩阵与远端联网矩阵实现矩阵网络 化管理控制
通过设置实现敏感图像的屏蔽管理
闭路电视监控系统
闭路电视监控系统随着科技的不断进步和社会的发展，闭路电视监控系统逐渐成为城市管理、企事业单位、家庭安防的重要手段之一。
闭路电视监控系统以其稳定可靠、实时性强、多功能等特点，在预防和打击违法犯罪、保障公共安全方面发挥了重要作用。
本文将从系统原理、系统组成和应用领域等方面对闭路电视监控系统进行全面探讨。
一、系统原理闭路电视监控系统主要由摄像机、传输介质、监视器和记录设备等组成。
摄像机通过采集图像信号，将其转换成电信号后传输给监视器进行显示；同时也可以通过传输介质将图像信号传输到录像机等记录设备，以备查证之用。
整个系统由监控中心进行控制、管理和操作，可以对监控区域进行实时观察和录像等相关操作。
二、系统组成1.摄像机：摄像机是闭路电视监控系统的核心，根据不同的监控需要可选用不同类型的摄像机，如固定摄像机、云台摄像机、红外摄像机等。
摄像机负责将被监控区域的图像信号采集并转换为电信号传输给监视器或记录设备。
2.传输介质：闭路电视监控系统的传输介质一般有有线和无线两种方式。
有线传输介质主要采用同轴电缆、双绞线或光纤等，可实现远距离传输和高质量图像的传输；无线传输介质则采用无线电波进行信号传输，方便快捷但与有线传输相比在传输距离和图像质量上存在一定的限制。
3.监视器：监视器是系统的输出设备，用于观察和显示被监控区域的实时图像。
监视器的选择应根据需要的显示大小、分辨率等因素进行合理选择，以满足实际使用需求。
4.记录设备：记录设备主要有录像机和网络视频服务器等。
录像机可实现图像的实时录制和存储，以备后续审查或调取使用。
网络视频服务器则将图像信号通过网络传输到指定设备进行存储和管理。
5.监控中心：监控中心是整个闭路电视监控系统的控制中心，负责对摄像机进行控制、图像显示、录像和报警等操作。
监控中心通常由操作人员进行监控和管理，具备实时观察和远程操作的功能。
三、应用领域闭路电视监控系统广泛应用于城市管理、企事业单位、家庭安防等领域。
什么是闭路电视监控系统
什么是闭路电视监控系统闭路电视监控，顾名思义，即小范围内的视频监控。
闭路电视监控系统是平安技术防范体系中一个重要组成部分，是一种先进的、防范力量极强的综合系统，可通过遥控摄像机及其帮助设备（镜头、云台等）直接观看被监视场所的一切，可把被监视场所的状况一目了然。
还可与防盗报警系统等其它平安技术防范体系联动运行，使其防范力量更加强大。
在人们无法直接观看的场合，却能实时、形象、真实地反映被监视掌握对象的画面，已成为人们在现代化管理中监控的一种极为有效的观看工具。
闭路电视监控系统能供应某些重要区域近距离的观看、监视和掌握。
系统符合国家有关技术规范。
一般在系统应设置电视摄像机，以实现全方位监控。
系统的主要设备应配置电视监视器、时滞录像机和画面处理器等，使用户能调看任意一个画面和遥控操作任意一台有遥控功能摄像机的云台和变焦功能。
1、闭路电视监控系统的系统原理由安装于需要防范位置的摄像机镜头获得光学视频图像，通过摄像机内部的传感器和电路将视频信号转化为图象电信号，经过电缆或光缆传输，集中送到监控中心，再通过显示设备将电信号还原为视频图像。
掌握中心还可以遥控远处摄像头地方位，从而使监视地范围更大，看得更远、更清晰。
2、闭路电视监控系统的主要组成部分闭路电视监控系统主要组成部分是：产生图像的摄像机或成像装置，图像的传输与掌握设备，图像的处理与显示设备。
闭路电视监控系统的技术要求有：摄像机的清楚度、系统的传输带宽、视频信号的信噪比、电视信号的制式、摄像机达到较高画质和操作的功能，以及系统各部分的环境适应程度。
依据用户的要求，选择合适的系统配置，使系统能够满意您多方面的需求：室内/外云台：具备云台全部的功能外，具有防水、防爆功能彩色摄像仪：悬挂式安装，适用于各种场合，具有防水、防爆功能监视器：用于图象显示彩色摄像机的视频画面时序切换系统：在一台监视器上依次切换显示多个摄像机的图像，可以进行重点的切换画面显示，切换时间可以调整。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
嵌入式数字硬盘录像机
先进的视频处理技术 工业级设计，工作稳定，可靠性高 支持网络功能，远程监控便捷灵活
视频传输设备—数字
集中管理控制功能: 远程控制功能： 报警联动控制功能： 多系统集成功能：
集中管理控制功能:
通过矩阵控制器控制监视器和摄像机图像的切换。
通过矩阵控制器控制智能球和云台摄像机的转动， 变倍，变焦。
通过矩阵控制器完成对系统内所有视频图像的轮 巡显示，成组调用，自动切换
录像设备—嵌入式数字录像机
集嵌入式硬盘录像机和网络视频服务器功能于一体
采用高性能的32位嵌入式微处理器和嵌入式的实时操 作系统，完全脱离PC架构和PC操作平台（Windows、 linux等），从而保证了系统的高实时性、稳定性和可 靠性。
采用H.264标准，硬件完成对视频信号和音频信号的实 时同步压缩。
对于夜间照度很低的区域采用长距离， 漫射红外灯来为摄像机补光
根据不同的环境，不同的工作任务要求 选用不同的摄像机
防爆场所的监控
选用GBBS-C隔爆全天候摄像仪护罩 防爆标志 ExdⅡCT6（H2 防护等级 IP65 特点：全不锈钢、防腐、防尘、防水
摄像机的选型
彩色480线，黑白570线 彩色黑白自动转换 最低照度0.01LUX 信噪比大于48Db
红外半球摄像机
1/3" SONY SuperHAD CCD 清晰度480线 内置4～9mm自动光圈镜头 DSP数字信号处理技术
室外智能快球摄像机
精致光学无变形球罩，确保摄取图像清晰。 内部结构集成化设计，外形精巧美观。 低噪音设计，精密电机驱动，运行平稳，定位
准确。 室外型高强度铝合金外壳，内置自动恒温装置，
闭路电视监控系统作用

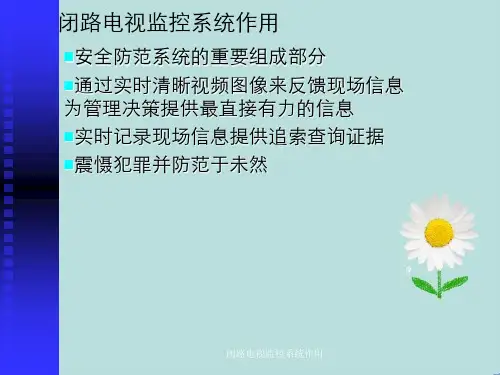

安全防范系统的重要组成部分 通过实时清晰视频图像来反馈现场信息 为管理决策提供最直接有力的信息 实时记录现场信息提供追索查询证据 震慑犯罪并防范于未然
功能:
集中管理，统一控制 自动录像，智能监控 联动多系统，实现系统间自动联动控制 视频可通过网络进行远程监控管理 多种开放接口，可依据需求进行集成
适用于各种环境。 内置多功能变焦一体化摄像机，18倍光学及12
倍电子变焦，自动聚焦。 彩色/黑白昼夜自动转换，更适用低照度环境。 水平速度240°/秒，垂直速度150°/秒
镜头
3-CAM(3轨道)设计能减少在操作聚焦系 统过程中对润滑油的需求并提高产品对 温度变化的适应性能。 由于增加了挡光程序,3-CAM设计能减少 内部反射并得到更清晰的图象,而传统的 POLE系统设计是没有这些特性功能的
红外灯
独有的防雷设计，保护设备免受雷击损失。 电源软启动，使产品的使用寿命更长。 内有温度控制系统，保持工作温度恒定 红外波长为850nm 多种电源可选，耗电小，发光效率高。 开关由CDS自动控制，灵敏度高，节能效率好。 采用铸铝外壳防护等级可达IP65。
控制系统设备—矩阵
模块化可灵活扩容的大型矩阵主机，系统容量达1024 路视频输入，512路输出，
报警联动控制功能
通过报警信号的分配设置，实现摄像机 监控与报警点的实时状况的联动显示控 制，包括画面的自动切换显示，智能球 或云台摄像机的自动转动到相应设定位 置画面等
多系统集成功能
所选用产品可提供相关产品的控制协议， 以方便与任何第三方软件以及系统进行 集成，为第三方系统提供视频的调用和 相关视频图像的切换，有利于推进未来 系统新需求下集成建设。
集视频管理、报警管理、云台/镜头控制于一身，
可与多种外围设备组成音频对讲、报警联动等功能强 大的监控系统。
具备联网功能，可与KC2100、KC2300进行组网，实 现视频联网调用，分级，多级控制。
本系统适用于对系统的可靠性、功能模块化、配置性 和容量扩展性要求较高的场所。如高速公路、大型厂 区、库区，智能小区、城市监控、车站监控等
自动兼容PAL、NTSC、SECAM视频制式 支持任何高分辨率视频信号 全数字无压缩、无损伤广播级传输 无模拟调频、调相、调幅光端机的交调干扰 单模光纤传输，距离2-100KM可选 支持视频无损再生中继 先进自适应技术，使用时无须调节 工业级设计，可靠性高
数字化存储
采用先进的数字化视频压缩处理技术， 实现图像的数字化存储管理，克服以往 图像存储管理的衰减，弱化及长久保存 的难题
智能化的查询管理，摆脱了以往查询录 像的效率低下，操作复杂的问题
便于网络化管理和控制 成本更低，使用更加便捷
监控图像采集部分
采用彩色/黑白自动转换摄像机，适应各 种照度环境下的图像采集条件
枪式固定摄像机
1/3" ExviewHAD CCD 清晰度彩色480线黑白600线 彩色/黑白昼夜自动转换 最低照度0.03Lux～0.001Lux /F1.2 信噪比大于48dB 自动跟踪式白平衡，适应色温范围更广 数码自动背光补偿，适应多种光照条件
室内半球摄像机
1/3" ExviewHAD CCD 清晰度彩色480线黑白600线 最低照度0.03Lux～0.001Lux /F1.2 信噪比大于48dB 自动跟踪式白平衡，适应色温范围更广 数码自动背光补偿，适应多种光照条件
通过矩阵控制器与其它系统联动，实现摄 像机图像的自动显示切换管理
通过主矩阵与远端联网矩阵实现矩阵网络 化管理控制
通过设置实现敏感图像的屏蔽管理
不同权限下的不同管理功能设置
操作简单便捷，响应快速
远程控制功能：
远程管理端或访问端可通过网络相应授权 下的视频图像，包括察看图像，实时控制， 调阅资料。
原则
可靠性: 安全性 一致性 先进性 实用性 开放性 易用性
系统架构
图像采集子系统 信号传输子系统 管理控制子系统 图像显示子系统 录像及资料保存子系统
监控系统原理图
前端设备
视 频 矩 阵 切 换 主 机
数字硬盘录像
传输系统
图像记录 系统
视频切换 系统
图四：模拟监控系统
