风机基础混凝土浇筑技术交底全套

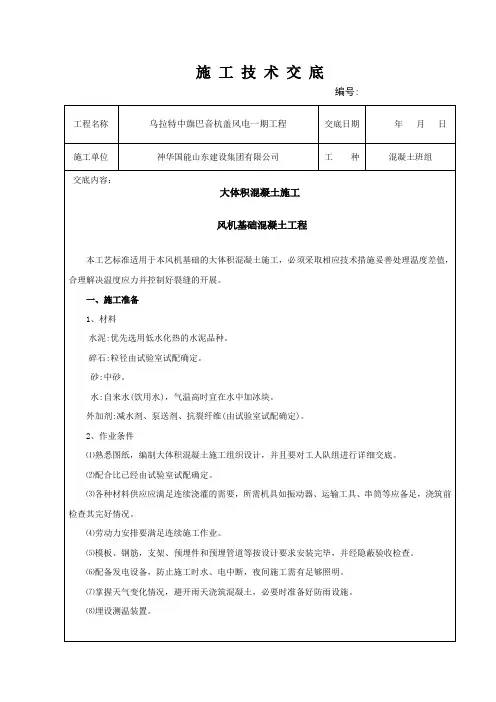

技术交底

8 基础混凝土标号C40

9 基础地基承载力fak≥230kP

1.3 首仓混凝土主要工程量

4#风机基础垫层混凝土主要工程量

表2 序号项目名称单位工程量备注

1 C20混凝土m329.55

2 锚栓组件套 1

3 电缆埋管（12×φ150HDPE）管m 240 具体以现场发生计量

4 砂m317 电缆沟填筑

5 下锚板支撑埋件块10

二编制依据

1. 业主提供的现场条件及要求；

2. 现场风、水、电及道路交通条件等实际情况；

3. 国家现行风电场施工规范和风力发电工程验收规范、其它相关规范；

4. 施工图纸：

⑴《4#风机吊装平台施工图》（图号：45W054S-T0701-04）；

⑵《4#风机及箱变基础布置图》（图号：45W054S-T0702-04）；

⑶《风机塔架基础设计总说明》（图号：45W054S-T0501-01）；

⑷《风机塔架基础开挖图》（图号：45W054S-T0501-02）；

⑸《风机塔架基础结构图》（图号：45W054S-T0501-03）；

⑹《风机塔架基础埋管图》（图号：

45W054S-T0501-04）。

三施工布置

3.1 施工道路布置

目前，进场道路尚未施工完成，不具备通车条件。

对外交通道路利用木厂村（过车田乡）或海棠村乡村道

路及林场道路至工地现场，路面结构为土路面＋小部分

混凝土路面，路况极差，施工设备及施工材料等交通运

输困难。

海棠村至风电场约17km，材料运输车大约行驶1

小时；木厂村至风电场约36km，材料运输车大约行驶2

小时。

进入风电场，有现有林场道路接入进场道路，路况

较差。目前，4#风机支线道路已修筑完成。

图1 海棠村、木厂村至风电场交通示意图

3.2 施工供电
