代表电晶体的放大因数

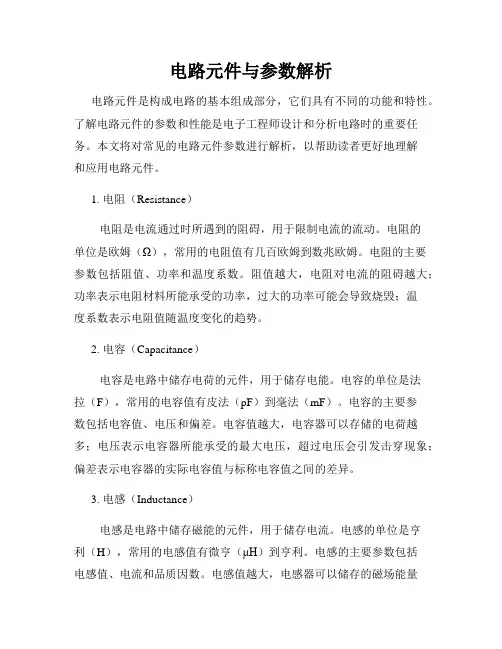

电路元件与参数解析
电路元件与参数解析电路元件是构成电路的基本组成部分，它们具有不同的功能和特性。
了解电路元件的参数和性能是电子工程师设计和分析电路时的重要任务。
本文将对常见的电路元件参数进行解析，以帮助读者更好地理解和应用电路元件。
1. 电阻（Resistance）电阻是电流通过时所遇到的阻碍，用于限制电流的流动。
电阻的单位是欧姆（Ω），常用的电阻值有几百欧姆到数兆欧姆。
电阻的主要参数包括阻值、功率和温度系数。
阻值越大，电阻对电流的阻碍越大；功率表示电阻材料所能承受的功率，过大的功率可能会导致烧毁；温度系数表示电阻值随温度变化的趋势。
2. 电容（Capacitance）电容是电路中储存电荷的元件，用于储存电能。
电容的单位是法拉（F），常用的电容值有皮法（pF）到毫法（mF）。
电容的主要参数包括电容值、电压和偏差。
电容值越大，电容器可以存储的电荷越多；电压表示电容器所能承受的最大电压，超过电压会引发击穿现象；偏差表示电容器的实际电容值与标称电容值之间的差异。
3. 电感（Inductance）电感是电路中储存磁能的元件，用于储存电流。
电感的单位是亨利（H），常用的电感值有微亨（μH）到亨利。
电感的主要参数包括电感值、电流和品质因数。
电感值越大，电感器可以储存的磁场能量越多；电流表示通过电感器的电流大小；品质因数表示电感器储存电流的稳定性和电流损耗情况。
4. 二极管（Diode）二极管是一个电流只能在一个方向上流动的电子元件。
二极管的主要参数包括正向电压降、反向电压承受能力和最大正向电流。
正向电压降表示在正向导通时二极管的电压降，通常在0.6至0.7V之间；反向电压承受能力表示二极管能承受的最大反向电压，超过该电压会引发击穿；最大正向电流表示在正向导通时二极管所能承受的最大电流。
5. 晶体管（Transistor）晶体管是一种用于放大和开关信号的三端元件。
晶体管的主要参数包括放大倍数、最大集电极电流和最大功耗。
放大倍数表示晶体管能放大信号的倍数；最大集电极电流表示晶体管能承受的最大电流；最大功耗表示晶体管耗散的最大功率。

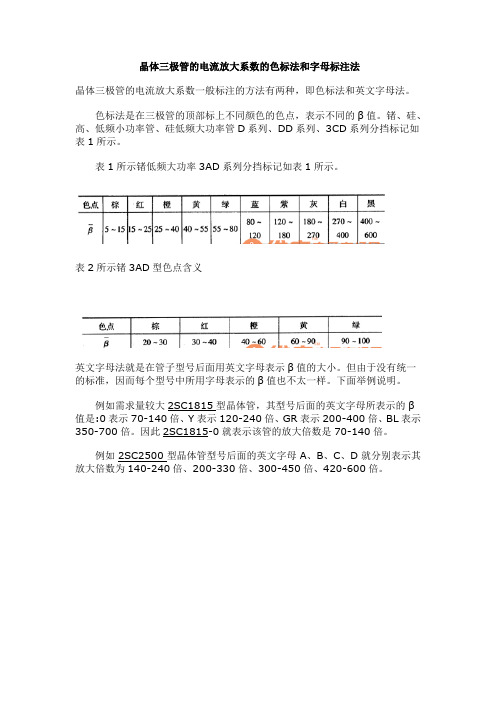

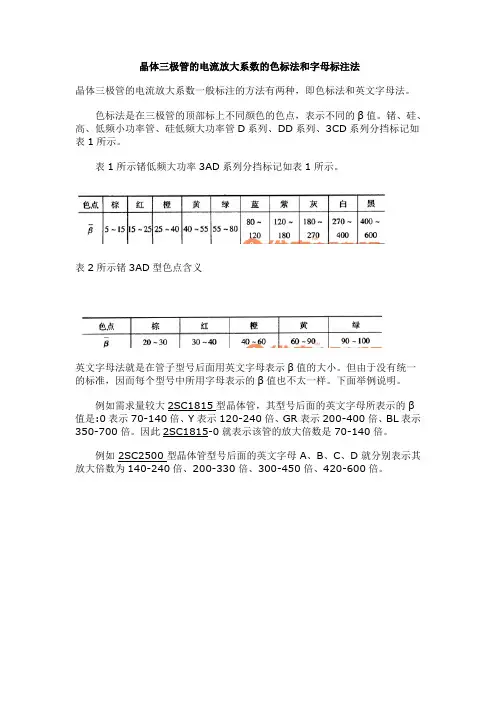

晶体三极管的电流放大系数的色标法和字母标注法
晶体三极管的电流放大系数的色标法和字母标注法
晶体三极管的电流放大系数一般标注的方法有两种，即色标法和英文字母法。
色标法是在三极管的顶部标上不同颜色的色点，表示不同的β值。
锗、硅、高、低频小功率管、硅低频大功率管D系列、DD系列、3CD系列分挡标记如表1所示。
表1所示锗低频大功率3AD系列分挡标记如表1所示。
表2所示锗3AD型色点含义
英文字母法就是在管子型号后面用英文字母表示β值的大小。
但由于没有统一的标准，因而每个型号中所用字母表示的β值也不太一样。
下面举例说明。
例如需求量较大2SC1815型晶体管，其型号后面的英文字母所表示的β
值是:0表示70-140倍、Y表示120-240倍、GR表示200-400倍、BL表示350-700倍。
因此2SC1815-0就表示该管的放大倍数是70-140倍。
例如2SC2500型晶体管型号后面的英文字母A、B、C、D就分别表示其放大倍数为140-240倍、200-330倍、300-450倍、420-600倍。

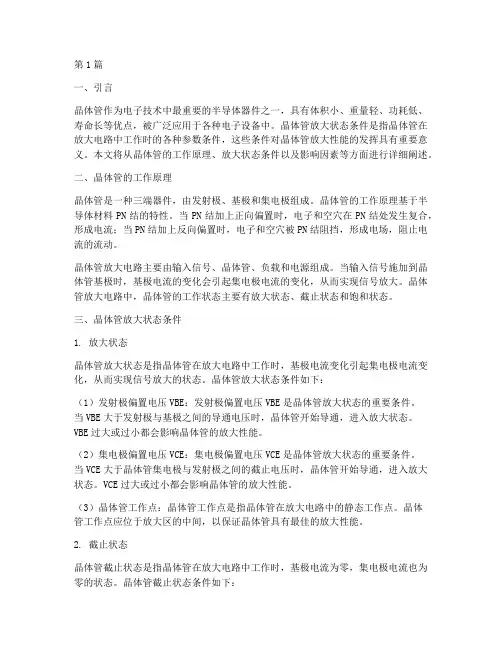

晶体管放大状态条件(3篇)
第1篇一、引言晶体管作为电子技术中最重要的半导体器件之一，具有体积小、重量轻、功耗低、寿命长等优点，被广泛应用于各种电子设备中。
晶体管放大状态条件是指晶体管在放大电路中工作时的各种参数条件，这些条件对晶体管放大性能的发挥具有重要意义。
本文将从晶体管的工作原理、放大状态条件以及影响因素等方面进行详细阐述。
二、晶体管的工作原理晶体管是一种三端器件，由发射极、基极和集电极组成。
晶体管的工作原理基于半导体材料PN结的特性。
当PN结加上正向偏置时，电子和空穴在PN结处发生复合，形成电流；当PN结加上反向偏置时，电子和空穴被PN结阻挡，形成电场，阻止电流的流动。
晶体管放大电路主要由输入信号、晶体管、负载和电源组成。
当输入信号施加到晶体管基极时，基极电流的变化会引起集电极电流的变化，从而实现信号放大。
晶体管放大电路中，晶体管的工作状态主要有放大状态、截止状态和饱和状态。
三、晶体管放大状态条件1. 放大状态晶体管放大状态是指晶体管在放大电路中工作时，基极电流变化引起集电极电流变化，从而实现信号放大的状态。
晶体管放大状态条件如下：（1）发射极偏置电压VBE：发射极偏置电压VBE是晶体管放大状态的重要条件。
当VBE大于发射极与基极之间的导通电压时，晶体管开始导通，进入放大状态。
VBE过大或过小都会影响晶体管的放大性能。
（2）集电极偏置电压VCE：集电极偏置电压VCE是晶体管放大状态的重要条件。
当VCE大于晶体管集电极与发射极之间的截止电压时，晶体管开始导通，进入放大状态。
VCE过大或过小都会影响晶体管的放大性能。
（3）晶体管工作点：晶体管工作点是指晶体管在放大电路中的静态工作点。
晶体管工作点应位于放大区的中间，以保证晶体管具有最佳的放大性能。
2. 截止状态晶体管截止状态是指晶体管在放大电路中工作时，基极电流为零，集电极电流也为零的状态。
晶体管截止状态条件如下：（1）发射极偏置电压VBE：发射极偏置电压VBE小于发射极与基极之间的导通电压时，晶体管截止。
晶体管放大原理解析资料

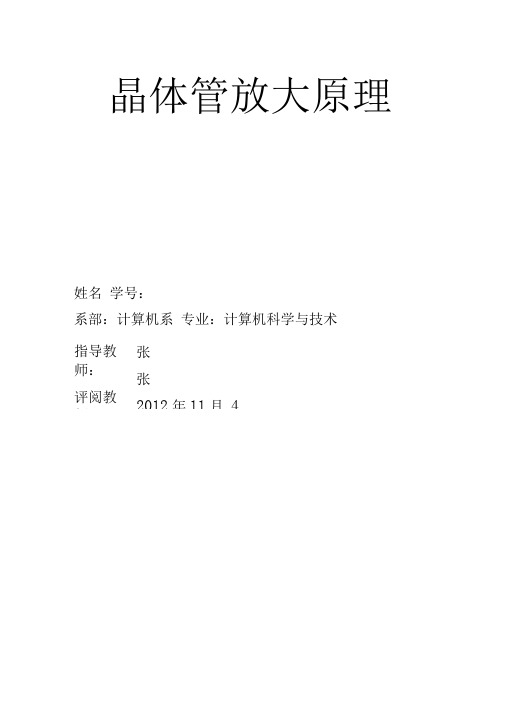

晶体管放大原理姓名学号：系部：计算机系专业：计算机科学与技术指导教师：评阅教师：张张2012年11月4论文摘要题目：晶体管放大原理摘要：1、共射电路具有较大的电压放大倍数和电流放大倍数,同时输入电阻和输出电阻适中.所以,在一般对输入电阻,输出电阻和频率响应没有特殊要求的地方,常被采用.例如低频电压放大电路的输入级,中间级或输出级.2、共集电路的特点是: 输入电阻在三种基本电路中最大; 输出电阻则最小;电压放大倍数是接近于1 而小于1 的正数,具有电压跟随的性质.由于具有这些特点,故应用很广泛.常用于放大电路的输入级,也常用于电路的功率输出级.3、共基电路的主要特点是输入电阻小,放大倍数和共射电路差不多频率特性好.常用于宽频放大器关键词：晶体管放大基本电路频率正文晶体管简介：1.晶体管的结构及类型晶体管有双极型和单极型两种，通常把双极型晶体管简称为晶体管，而单极型晶体管简称场效应管。
晶体管是半导体器件，它由掺杂类型和浓度不同的三个区（发射区、基区和集电区）形成的两个PN结（发射结和集电结）组成，分别从三个区引出三个电极（发射极e、基极b和集电极c）。
晶体管根据掺杂类型不同，可分为NPN型和PNP型两种；根据使用的半导体材料不同，又可分为硅管和锗管两类。
晶体管内部结构的特点是发射区的掺杂浓度远远高于基区掺杂浓度，并且基区很薄，集电结的面积比发射结面积大。
这是晶体管具有放大能力的内部条件。
2.电流分配与放大作用晶体管具有放大能力的外部条件是发射结正向偏置，集电结反向偏置。
在这种偏置条件下，发射区的多数载流子扩散到基区后，只有极少部分在基区被复合，绝大多数会被集电区收集后形成集电极电流。
通过改变发射结两端的电压，可以达到控制集电极电流的目的。
晶体管的电流分配关系如下：A =出 E + d} C=用E：+ ^CEO其中电流放大系数二和「之间的关系是二八/（1 +「），「丨（1 —二）；I CB。
是集电结反向饱和电流，I CEO是基极开路时集电极和发射极之间的穿透电流，并且I CEO=（1 + ' ）|CBO。
晶体三极管_结构及放大原理
晶体三极管又称晶体管、双极型晶体管；在晶体管中有两类不同的载流子参与导电。
一、晶体管的结构和类型
1.晶体管的结构
在同一个硅片上制造出三个掺杂区域，并形成两个PN结，就形成三极管。
2.晶体管的类型
基极为P的称为NPN型，基极为N的称为PNP型。
二、晶体管的电流放大作用
晶体管的放大状态的外部条件：发射结正偏且集电结反偏。
发射结正偏：发射区的载流子可以扩散到基区
集电结反偏：基区的非平衡少子(从发射区扩散到基区的载流子)可以漂移到集电区。
如果发射结正偏，集电结也正偏，出现的情况将是发射区的载流子扩散到基区，同时集电区的载流子也漂移到基区。
1.晶体管内部载流子运动
①发射结正偏：发射区载流子向基区扩散，基区空穴向发射区漂移
②集电极反偏，非平衡少子运动：从发射区过来的载流子到达基区后，称为非平衡少子(基区是P带正电，载流子是电子，所以是非平衡少子；基区空穴虽然是多子，但是数量比较少)，一方面与基区的空穴复合(少量)；另一方面，由于集电极反偏，会产生非平衡少子的漂移运动，非平衡少子从基区漂移到集电极，从而产生漂移电流。
由于集电极面积非常大，所以可以产生比较大的漂移电流(到达基区的载流子，由于集电极反偏，所以对基区的非平衡少子有吸引，集电极带正电，非平衡少子带负电）
③集电极反偏，少子漂移电流：由于集电结反偏，处于基区的少子(电子)会漂移运到到集电区；集电区的少子(空穴)会漂移运动到基区
2.晶体管中的电流分关系
三、共射电路放大系数
1.直流放大系数：放大系数：I c=(1+β)I B
2.交流放大系数：直流电流放大系数可以代替交流电流放大系数
四、结语
希望本文对大家能够有所帮助。

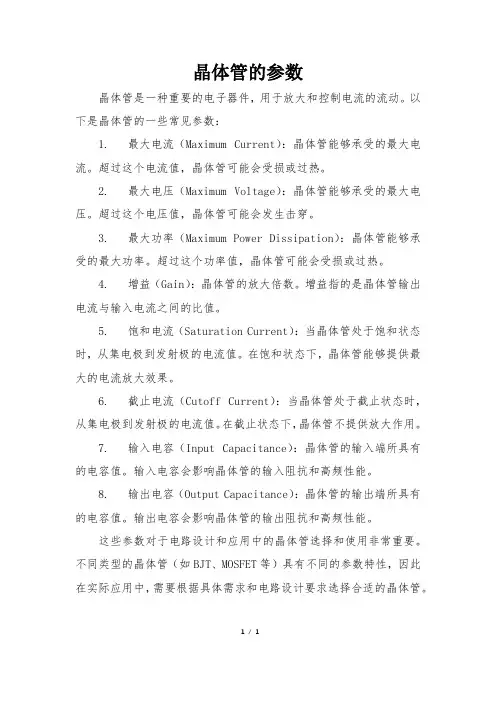

晶体管的参数
晶体管的参数
晶体管是一种重要的电子器件，用于放大和控制电流的流动。
以下是晶体管的一些常见参数：
1. 最大电流（Maximum Current）：晶体管能够承受的最大电流。
超过这个电流值，晶体管可能会受损或过热。
2. 最大电压（Maximum Voltage）：晶体管能够承受的最大电压。
超过这个电压值，晶体管可能会发生击穿。
3. 最大功率（Maximum Power Dissipation）：晶体管能够承受的最大功率。
超过这个功率值，晶体管可能会受损或过热。
4. 增益（Gain）：晶体管的放大倍数。
增益指的是晶体管输出电流与输入电流之间的比值。
5. 饱和电流（Saturation Current）：当晶体管处于饱和状态时，从集电极到发射极的电流值。
在饱和状态下，晶体管能够提供最大的电流放大效果。
6. 截止电流（Cutoff Current）：当晶体管处于截止状态时，从集电极到发射极的电流值。
在截止状态下，晶体管不提供放大作用。
7. 输入电容（Input Capacitance）：晶体管的输入端所具有的电容值。
输入电容会影响晶体管的输入阻抗和高频性能。
8. 输出电容（Output Capacitance）：晶体管的输出端所具有的电容值。
输出电容会影响晶体管的输出阻抗和高频性能。
这些参数对于电路设计和应用中的晶体管选择和使用非常重要。
不同类型的晶体管（如BJT、MOSFET等）具有不同的参数特性，因此在实际应用中，需要根据具体需求和电路设计要求选择合适的晶体管。
1/ 1。
电晶体（电子元件）详细资料大全
电晶体（电子元件）详细资料大全电晶体（transistor）是一种固体半导体器件，具有检波、整流、放大、开关、稳压、信号调制等多种功能。
电晶体作为一种可变电流开关，能够基于输入电压控制输出电流。
与普通机械开关（如Relay、switch）不同，电晶体利用电讯号来控制自身的开合，而且开关速度可以非常快，实验室中的切换速度可达100GHz以上。
2016年，劳伦斯伯克利国家实验室的一个团队打破了物理极限，将现有的最精尖的电晶体制程从14nm缩减到了1nm，完成了计算技术界的一大突破。
基本介绍•中文名：电晶体•外文名：transistor•类型：电晶体•功能：检波、整流、放大、开关、稳压定义,简述,历史,电晶体的发展,里程碑,优越性,构件没有消耗,消耗电能极少,不需预热,结实可靠,重要性,分类,材料,工艺,电流容量,工作频率,封装结构,按功能和用途,种类,半导体三极体,电力电晶体,光电晶体,双极电晶体,双极结型,场效应电晶体,静电感应,单电子电晶体,IGBT,主要参数,放大系数,交流放大倍数,耗散功率,最高频率fM,最大电流,最大反向电压,开关作用,历史事件,判别及计算,检测更换,检测方法,最小电晶体,三维电晶体,代换原则,定义严格意义上讲，电晶体泛指一切以半导体材料为基础的单一元件，包括各种半导体材料制成的二极体、三极体、场效应管、可控矽等。
电晶体有时多指晶体三极体。
电晶体主要分为两大类：双极性电晶体（BJT）和场效应电晶体（FET）。
电晶体有三个极；双极性电晶体的三个极，分别由N型跟P型组成发射极（Emitter）、基极(Base) 和集电极（Collector）;场效应电晶体的三个极，分别是源极（Source）、栅极（Gate）和漏极（Drain）。
电晶体因为有三种极性，所以也有三种的使用方式，分别是发射极接地（又称共射放大、CE组态）、基极接地（又称共基放大、CB组态）和集电极接地（又称共集放大、CC 组态、发射极随耦器），。
三极管的电流放大原理
三极管的电流放大原理晶体三极管（以下简称三极管）按材料分有两种：锗管和硅管。
而每一种又有NPN和PNP两种结构形式，但使用最多的是硅NPN和PNP两种三极管，两者除了电源极性不同外，其工作原理都是相同的，下面仅介绍NPN硅管的电流放大原理。
图1、晶体三极管（NPN）的结构图一是NPN管的结构图，它是由2块N型半导体中间夹着一块P型半导体所组成，从图可见发射区与基区之间形成的PN结称为发射结,而集电区与基区形成的PN结称为集电结,三条引线分别称为发射极e、基极b和集电极。
当b点电位高于e点电位零点几伏时，发射结处于正偏状态，而C点电位高于b点电位几伏时，集电结处于反偏状态，集电极电源Ec要高于基极电源Ebo。
在制造三极管时，有意识地使发射区的多数载流子浓度大于基区的，同时基区做得很薄，而且，要严格控制杂质含量，这样，一旦接通电源后，由于发射结正确，发射区的多数载流子（电子）极基区的多数载流子（控穴）很容易地截越过发射结构互相向反方各扩散，但因前者的浓度基大于后者，所以通过发射结的电流基本上是电子流，这股电子流称为发射极电流Ie。
由于基区很薄,加上集电结的反偏，注入基区的电子大部分越过集电结进入集电区而形成集电集电流IC，只剩下很少（1-10%）的电子在基区的空穴进行复合，被复合掉的基区空穴由基极电源Eb重新补纪念给，从而形成了基极电流Ibo根据电流连续性原理得：Ie=Ib+IC这就是说，在基极补充一个很小的Ib，就可以在集电极上得到一个较大的IC，这就是所谓电流放大作用，Ic与Ib是维持一定的比例关系，即：β1=IC/Ib式中：β--称为直流放大倍数，集电极电流的变化量△IC与基极电流的变化量△Ib之比为：β= △IC/△Ib式中β--称为交流电流放大倍数，由于低频时β1和β的数值相差不大，所以有时为了方便起见，对两者不作严格区分，β值约为几十至一百多。
三极管是一种电流放大器件，但在实际使用中常常利用三极管的电流放大作用，通过电阻转变为电压放大作用。
晶体参数中的μ-概述说明以及解释
晶体参数中的μ-概述说明以及解释1.引言1.1 概述概述部分的内容可以是对文章的主题进行简要介绍，同时引起读者的兴趣。
以下是可能的一种写法：概述在研究晶体结构和性质时，晶体参数是一个重要的研究对象，其中一个关键参数就是μ。
μ是晶体对电磁波对应的介电或磁导率的比值，它描述了晶体对电磁辐射的响应情况。
通过研究晶体参数μ，我们可以深入了解晶体在电磁波作用下的性质和行为。
本文将详细探讨晶体参数中的μ的含义、计算方法以及对晶体性质和应用的影响。
首先，我们将介绍μ在晶体结构中的基本概念，包括其在晶体中的定义和物理意义。
其次，我们将介绍μ的测量方法和计算方法，包括实验测量和理论模拟。
然后，我们将讨论μ与晶体性质的关系，例如光学性质和电磁辐射传输性质。
最后，我们将展望μ在新材料研究和应用中的潜力和前景。
通过对晶体参数中的μ的深入研究，我们可以更好地了解晶体结构与性质之间的关联，进一步拓展晶体材料的应用领域。
本文将为读者提供一个全面而系统的视角，旨在促进对晶体参数μ的理解和应用。
希望读者通过阅读本文，能够更好地掌握晶体参数μ的概念和应用方法，从而为晶体材料的设计和应用提供有益的参考。
1.2 文章结构文章结构文章的结构对于读者来说非常重要，它能够帮助读者更好地理解文章的内容和逻辑关系。
本文将采用以下结构进行展开：引言部分（第1节）将为读者提供对晶体参数中的μ的概述，包括其定义、意义及研究背景。
同时，本节也将介绍文章的结构，以便读者能够清晰地了解本文的内容安排。
正文部分（第2节和第3节）将分别阐述文章的两个主要要点。
在第2.1节，将详细讨论晶体参数中的μ对于XX的影响，并列举相关研究和实验结果。
在第2.2节，将进一步探讨晶体参数中的μ在YY方面的应用，并通过实例进行解释。
通过这两个要点的阐述，旨在全面展示晶体参数中的μ的重要性和多样化的应用。
结论部分（第4节）将对本文的主要内容进行总结，重点回顾并强调晶体参数中的μ的重要性和潜在的进一步研究方向。
晶体管放大信号的原理
晶体管放大信号的原理晶体管放大器是一种基于晶体管的电子放大器，可以放大微弱的电信号到较高的电压、电流或功率，是现代电子设备中广泛应用的关键部件。
它的原理基于晶体管的三个主要工作区域：发射区、基区和集电区。
首先，我们来看晶体管的基本结构。
晶体管由两个PN结组成，其中有一个N型区域（发射区）夹在两个P型区域（基区和集电区）之间。
PN结是由两种半导体材料形成的结构，其中P型材料中富含正电荷（空穴），而N型材料中则富含负电荷（电子）。
当没有外加电源时，PN结的两侧形成了一个截止层。
在这种情况下，没有电流通过晶体管，所以晶体管处于截止状态。
当向晶体管的基区施加一个正向偏置电压时，与N型区相连的基区中的空穴从P 端流向N端，同时，有些空穴被发射区中的负向偏置电源吸引，通过PN结进入发射区。
这样，发射区就会成为电子和空穴的重复区域。
发射区中的电子被基区的电子云吸引，因此输出的电流是非常小的。
当一个输入信号被施加到晶体管的基区时，输入信号的电流通过基区中的电子云，并且会与发射区中的引入电子云发生碰撞。
这些碰撞会导致发射区中的电子在基区和发射区之间来回激荡。
因此，输入信号的变化将引起基区电子的浓度变化，从而改变发射区电子的浓度。
集电区的结构是由P型材料和夹在其之间的N型材料形成的。
当发射区中的电子浓度变化时，一部分电子会通过PN结进入集电区。
因此，在集电区中产生了一个感应的电子流。
这个电子流的大小取决于输入信号的变化，从而实现了输入信号的放大。
晶体管放大器的放大能力主要来源于两个重要的参数：电流增益和电压增益。
电流增益是指晶体管输出电流与输入电流之间的比值，而电压增益是指晶体管输出电压与输入电压之间的比值。
通过适当地选择晶体管的工作点（即偏置电压和电流），可以实现不同的增益。
此外，晶体管放大器还可以根据输入信号的频率进行分类。
在直流放大器中，晶体管放大器对直流和低频信号进行放大。
而在交流放大器中，晶体管放大器可以对高频信号进行放大，并且需要特殊的电路设计。
