侧吹型散热器该如何装

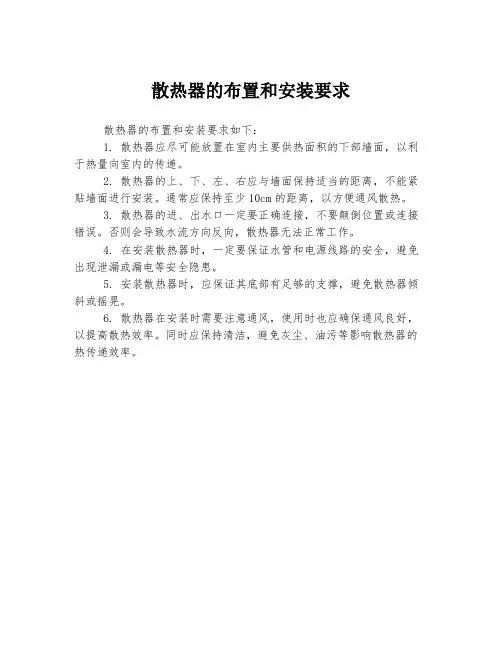

散热器的布置和安装要求
散热器的布置和安装要求
散热器的布置和安装要求如下：
1. 散热器应尽可能放置在室内主要供热面积的下部墙面，以利于热量向室内的传递。
2. 散热器的上、下、左、右应与墙面保持适当的距离，不能紧贴墙面进行安装。
通常应保持至少10cm的距离，以方便通风散热。
3. 散热器的进、出水口一定要正确连接，不要颠倒位置或连接错误。
否则会导致水流方向反向，散热器无法正常工作。
4. 在安装散热器时，一定要保证水管和电源线路的安全，避免出现泄漏或漏电等安全隐患。
5. 安装散热器时，应保证其底部有足够的支撑，避免散热器倾斜或摇晃。
6. 散热器在安装时需要注意通风，使用时也应确保通风良好，以提高散热效率。
同时应保持清洁，避免灰尘、油污等影响散热器的热传递效率。
散热器安装施工方案
散热器安装施工方案散热器是用于散发热量，改善室内温度的一种设备，安装施工方案需要具备一定的专业知识和技能。
下面是一份散热器安装施工方案，供参考。
一、施工前准备工作：1. 根据散热器的型号和尺寸，确认散热器的安装位置和数量。
2. 检查安装位置的墙壁或地面是否平整，是否存在障碍物。
3. 准备所需工具和材料，如螺丝刀、电钻、扳手、膨胀螺栓、铅笔、墙壁固定件等。
二、安装工艺：1. 根据散热器的型号和尺寸，在安装位置墙壁或地面上使用铅笔标记出散热器的固定孔位置。
2. 使用电钻在固定孔位置打孔，孔径要与膨胀螺栓尺寸相匹配。
3. 将膨胀螺栓插入孔中，用扳手旋紧，确保固定牢固。
4. 按照散热器的尺寸和规格确定散热器的连接方式，一般分为上进下出和左进右出两种方式。
5. 根据散热器的连接方式，使用螺丝刀将散热器与管道连接，确保连接紧固牢固。
6. 安装完散热器后，检查固定件是否松动，是否存在松动现象，如有松动，则重新紧固固定件。
三、施工安全注意事项：1. 在施工过程中，务必做好防护措施，保证施工人员的人身安全。
2. 避免施工过程中对墙壁或地面造成破坏，如必要，可以先用打孔机进行试孔。
3. 在使用电钻时，需要戴好防护眼镜，避免灰尘或碎屑溅入眼睛。
4. 在使用螺丝刀时，要注意力度，避免过度用力损坏连接件。
5. 施工完成后，将散热器进行检查，确保安装牢固，无松动现象。
综上所述，散热器安装施工方案需要进行施工前准备、安装工艺和施工安全注意事项等步骤，确保散热器安装质量和施工安全。
在进行施工过程中，要注意细节，确保每个步骤的准确和牢固，避免出现安全隐患和质量问题。
散热器详细操作方法
散热器详细操作方法散热器的详细操作方法可以分为以下几个方面：安装准备、安装、使用与维护。
一、安装准备1.首先，选择一块较为平整的墙壁或者窗台作为散热器的安装位置。
确保墙壁的承重能够满足散热器的重量要求。
2.测量好墙壁的尺寸，根据散热器的大小和形状来确定安装位置。
将散热器安装位置与墙壁上的电源插座位置对应，以便后期的电源接入。
3.在安装位置处将墙壁进行清洁，确保没有灰尘和杂物。
二、安装过程1.在安装位置处使用铅笔和水平仪将散热器的水平方向标注出来。
然后使用电钻钻孔或者墙面打孔工具在墙壁上钻孔。
2.在打好的孔上安装壁挂架，将壁挂架与墙壁固定牢固。
3.将散热器的底座与壁挂架对应的固定孔连接，确保底座牢固地安装在墙壁上。
4.根据散热器上的电源接入口，使用电线将散热器与电源插座连接。
确保电线连接牢固，没有松动。
三、使用与维护1.接通电源，按下散热器上的开关按钮，使散热器开始运转。
可以根据需要调节散热器的温度和风速。
2.使用时，确保散热器的周围空间通畅，不要妨碍散热器的正常运转。
3.使用散热器时，注意防止孩子或宠物接近散热器，以免发生意外或烫伤。
4.使用散热器时，要定期清理散热器表面的灰尘和杂物，以保证散热器的散热效果。
5.长时间不使用散热器时，应将电源断开，切勿长时间处于待机状态。
6.定期维护散热器，检查电源线是否损坏，是否有松动的连接线，及时更换和修复。
7.如发现散热器运行不正常、漏电等情况时，应立即停止使用，并请专业技术人员进行维修。
以上就是散热器的详细操作方法。
需要注意的是，散热器作为电器设备，使用时要特别小心，以免发生意外。
遵循操作步骤和注意事项，可以确保散热器的正常运行和使用安全。
同时，定期进行维护和清洁，可以保持散热器的良好性能和寿命。

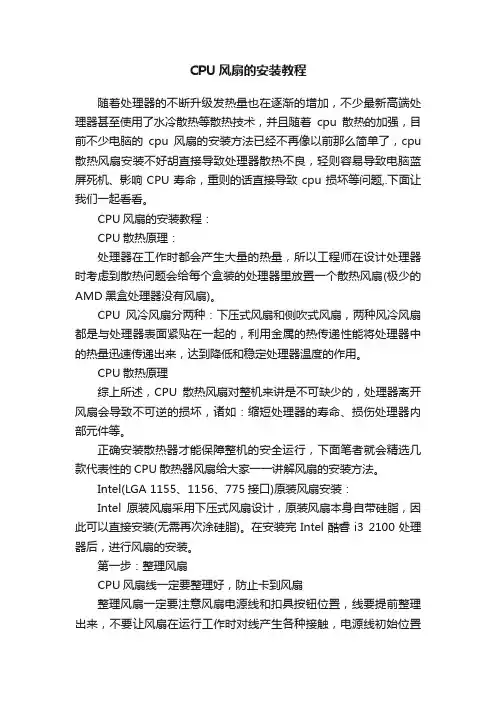

CPU风扇的安装教程
CPU风扇的安装教程随着处理器的不断升级发热量也在逐渐的增加，不少最新高端处理器甚至使用了水冷散热等散热技术，并且随着cpu散热的加强，目前不少电脑的cpu风扇的安装方法已经不再像以前那么简单了，cpu 散热风扇安装不好胡直接导致处理器散热不良，轻则容易导致电脑蓝屏死机、影响CPU寿命，重则的话直接导致cpu损坏等问题,.下面让我们一起看看。
CPU风扇的安装教程：CPU散热原理：处理器在工作时都会产生大量的热量，所以工程师在设计处理器时考虑到散热问题会给每个盒装的处理器里放置一个散热风扇(极少的AMD黑盒处理器没有风扇)。
CPU风冷风扇分两种：下压式风扇和侧吹式风扇，两种风冷风扇都是与处理器表面紧贴在一起的，利用金属的热传递性能将处理器中的热量迅速传递出来，达到降低和稳定处理器温度的作用。
CPU散热原理综上所述，CPU散热风扇对整机来讲是不可缺少的，处理器离开风扇会导致不可逆的损坏，诸如：缩短处理器的寿命、损伤处理器内部元件等。
正确安装散热器才能保障整机的安全运行，下面笔者就会精选几款代表性的CPU散热器风扇给大家一一讲解风扇的安装方法。
Intel(LGA 1155、1156、775接口)原装风扇安装：Intel原装风扇采用下压式风扇设计，原装风扇本身自带硅脂，因此可以直接安装(无需再次涂硅脂)。
在安装完Intel酷睿i3 2100处理器后，进行风扇的安装。
第一步：整理风扇CPU风扇线一定要整理好，防止卡到风扇整理风扇一定要注意风扇电源线和扣具按钮位置，线要提前整理出来，不要让风扇在运行工作时对线产生各种接触，电源线初始位置一般是处于风扇里(取出既可)。
注意：如图所示扣具按钮上的黑色凸起圆点要靠近风扇，如果旋钮没有靠近风扇请将其恢复。
第二步：调节散热器位置CPU风扇固定之方向的调节将散热器调放到合适的位置，将风扇水平放置到处理器口盖上方，扣具四周的扣柱(尖嘴触角)的底部需与主板上的四个扣点对齐。
散热器的安装方法
散热器的安装方法
散热器的安装方法通常包括以下几个步骤：
1. 准备工作：首先确定散热器的位置，确保周围空间足够用于安装，同时需要对墙壁或地面进行准确测量，以确定散热器的安装位置。
2. 找到支撑点：根据散热器的尺寸和重量，在安装位置上找到合适的支撑点。
可以使用墙壁上的螺丝孔或者钢结构等固定物作为支撑点。
3. 固定固定架：将散热器的固定架无损装配在支撑点上，确保固定架与支撑点紧密连接，固定结构稳固。
4. 连接散热器与管道：将散热器与管道进行连接，通常是使用管道连接器或螺纹进行连接。
确保连接紧固并无渗漏。
5. 连接电源：如果散热器需要电源供电，将电源线连接到散热器上，并确保电源线接地良好。
6. 测试：将散热器正常启动，检查散热器是否正常工作，确保无渗漏和电气故障。
7. 清洁和维护：定期清洁散热器表面的灰尘和杂质，避免影响散热效果。
同时，定期检查散热器的固定架和连接管道是否松动，需要及时修复。
请注意，在进行散热器安装之前，建议先阅读安装手册并遵循制造商的安装说明。
如果您不具备相关经验，最好找专业人士或技术人员进行安装。
散热器安装施工工艺
散热器安装施工工艺一、引言散热器是一种用于散热的设备，广泛应用于建筑物、工业设备和汽车等领域。
散热器的安装施工工艺是确保散热器正常运行和有效散热的关键。
本文将介绍散热器安装施工的基本步骤和要点。
二、散热器安装前的准备工作1. 施工前，需要仔细阅读散热器的安装说明书，了解散热器的型号、尺寸、安装要求等相关信息。
2. 检查施工现场，确保散热器的安装位置平整、无障碍物，且符合安装要求。
三、散热器安装施工步骤1. 固定散热器支架：根据散热器的型号和尺寸，在墙壁上标出固定支架的位置，用打孔机打孔，然后将固定支架安装在孔洞中，确保支架安装牢固。
2. 连接管道：根据散热器的安装位置和管道布局，在散热器的进水口和出水口处安装管道。
应当保证管道连接紧密，无漏水现象。
3. 安装散热器：将散热器放置在固定支架上，并根据安装要求进行调整。
确保散热器与支架之间的间隙均匀，无明显倾斜。
4. 接通电源：将散热器与电源线连接，并确保接线正确、牢固。
在接通电源前，需进行线路检测，确保安全可靠。
四、散热器安装注意事项1. 安全第一：在施工过程中，必须严格遵守安全操作规程，戴好安全帽、手套等防护装备，确保施工人员安全。
2. 施工质量：散热器的安装质量直接影响其后的使用效果。
所以，在施工过程中，必须严格按照要求进行操作，确保每个步骤的质量。
3. 法规合规：在散热器的安装过程中，需要遵守国家相关的建筑、电气等法规要求，确保施工合规。
4. 密封性检查：在安装完成后，需要进行密封性检查，确保散热器无漏水现象，以免影响散热效果。
五、散热器安装后的检测和维护1. 检测效果：安装完成后，需对散热器进行效果检测。
可以通过观察散热器工作状态、温度检测等方式来评估散热器的散热效果。
2. 定期维护：散热器在使用过程中需要定期进行清洁、保养。
建议每年至少进行一次散热器的维护，包括清洗散热片、检查连接管道等。
3. 故障排除：如果散热器出现异常情况或故障，及时采取相应的维修措施。
散热器安装方法
散热器安装方法
散热器是一种常见的家用电器，它的作用是散热，让空气流通，保持室内温度适宜。
正确安装散热器可以有效提高其散热效果，延
长使用寿命。
下面将介绍散热器的安装方法，希望对大家有所帮助。
首先，准备工具和材料。
在安装散热器之前，需要准备好必要
的工具和材料，包括螺丝刀、扳手、螺丝、墙钉、墙塞等。
确保工
具和材料齐全，并且符合散热器的安装要求。
其次，选择合适的安装位置。
在安装散热器时，需要选择一个
合适的位置，通常应选择离电源插座较近的位置，以便接通电源。
另外，还要考虑到散热器的散热效果，避免被遮挡，选择通风良好
的位置安装。
然后，固定散热器。
将散热器放置在选择好的位置上，使用螺
丝刀和螺丝将散热器固定在墙上或地面上。
确保散热器安装牢固，
不会出现晃动或松动的情况。
接下来，连接电源。
将散热器的电源线与电源插座连接，接通
电源，测试散热器的工作状态。
在连接电源之前，务必确保电源已
经切断，避免发生电击事故。
最后，调试散热器。
在安装完成后，需要对散热器进行调试，
确保其正常工作。
可以通过调节温度控制器，观察散热器的工作状态，调整至合适的温度。
总之，正确安装散热器是非常重要的，它不仅可以提高散热效果，还可以保证散热器的安全使用。
希望以上内容对大家有所帮助，祝大家安装顺利，使用愉快！。
散热器安装施工方案与技术措施
散热器安装施工方案与技术措施散热器安装施工方案与技术措施1. 引言散热器是一种用于散热的设备，广泛应用于工业生产和家庭生活中。
正确安装散热器并采取适当的技术措施对保证其正常运行至关重要。
本旨在提供一份详细的散热器安装施工方案与技术措施范本，以供参考。
2. 施工前准备工作（1）阅读散热器产品说明书，了解产品规格和技术要求；（2）测量散热器安装位置，确保安装的稳定性和合理性；（3）购买所需的安装工具和器材，包括螺丝刀、螺丝扳手、水平尺等；（4）调查安装现场的供暖系统情况，例如管道走向、水压等。
3. 安装步骤（1）准备工作：关闭供暖系统并确保其排水，断开电源；（2）固定支架：根据散热器的尺寸，在墙壁上标出安装支架的位置，并使用螺丝固定支架；（3）连接管道：根据散热器的进出水口位置，选择适当的连接管道，并与散热器连接；（4）安装散热器：将散热器放置在安装支架上，并使用螺丝固定；（5）调整水平度：使用水平尺检查散热器的水平度，并根据需要调整；（6）连接供暖系统：将散热器与供暖系统中的管道连接，并确保连接坚固；（7）供暖系统试运行：打开供暖系统，检查散热器的运行情况，并调整温度和水压。
4. 技术措施（1）散热器位置选择：散热器应安装在通风良好、无阻挡物的位置，远离易燃物体和水源；（2）水质处理：在安装散热器之前，应对供水进行处理，包括除垢、除气等；（3）定期清洁和维护：散热器应定期清洁以防止灰尘和污垢堆积，同时检查散热器的密封性和稳定性；（4）防止冷凝水漏水：在散热器上安装冷凝水采集器以防止漏水；（5）安全防护：在散热器附近设置防护栏杆，以防止儿童或者宠物接触到散热器。
5. 附件本所涉及的附件如下：（1）散热器产品说明书；（2）散热器安装支架说明书；（3）散热器连接管道和接头的选择及安装说明书；（4）供暖系统调试和运行记录表格。
6. 法律名词及注释本所涉及的法律名词及注释如下：（1）《建造安全法》：指导和规范建造安全管理的法律；（2）《消防法》：关于消防安全管理的法律；（3）《环境保护法》：关于环境保护的法律；（4）《劳动法》：关于劳动安全和保护的法律。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
侧吹型散热器该如何装
发布时间：2012-06-28 来源：Cfan
CPU温度：29℃
主板温度：30℃
风扇转速：2361RPM
你可能装反了！
─侧吹型散热器该如何装
目前，市场上的侧吹型散热器已经越来越多，由于此类散热器大多采用了高效的热管设计，所以越来越受到DIY用户的欢迎。
不过由于侧吹型散热器存在安装上的方向性，该如何选择完全不同的4个安装方向就值得研究了。
平台偏向低端测试时间较长
首先需要说明的是，由于笔者囊中羞涩，所以测试平台并不高端，采用了市面上最为低端的奔腾G620处理器和华擎 H61M-VS R2.0主板。
由于两者都被英特尔硬性剥夺了超频能力，所以整个测试过程只能在默认频率下进行。
并且由于处理器定位低端，所以侧吹型散热器在4个方向上的温度差异并不明显。
不过即便如此，当笔者把测试时间从常规的5分钟提升到20分钟以后，4个方向上的温度差异还是显而易见的。
接下来，就让我们共同进入本次评测。
4个方向评测向左吹风效果最佳
由于装机时商家默认的就是向左吹风的安装方向，所以笔者最先测试的就是向左吹风（图1）。
首先，进入到主板 BIOS当中，并待机运行正好20分钟。
此时，CPU温度和主板温度稳定在29℃和30℃的水平，风扇转速则为2361RPM。
这个成绩是整个测试中所得到的最低温度和最低风扇转速，此时的风扇噪音几乎可以忽略不计。
完成向左吹风测试之后，笔者使用电风扇对主机内部冷却了30分钟，之后进行向右吹风测试（图2）。
同样是待机20 分钟之后，此时，CPU温度和主板温度稳定在31.5℃和35℃
的水平，风扇转速则为2656RPM。
这个成绩是整个测试中所得到的第二高温度和第一高风扇转速，风扇噪音非常明显。
同样进行了30分钟冷却，之后又进行了向上吹风测试（图3）。
待机20分钟之后，CPU 温度和主板温度稳定在31℃和33℃的水平，风扇转速则为2500RPM。
这个成绩是整个测试中第二好的，风扇噪音则比较明显。
最后进行的是向下吹风测试（图4），冷却时间同样是30分钟。
等到待机20分钟之后，CPU温度和主板温度稳定在32℃和35℃的水平，风扇转速则为2656RPM。
这个成绩是整个测试中最差的，风扇噪音也同样非常明显。
安装方向
向
左吹风
向
右吹风
向
上吹风
向
下吹风
CPU 温度
29
℃
31.
5℃
31
℃
32
℃
主板温度
30
℃
35
℃
33
℃
35
℃
风扇转速
236
1RPM
265
6RPM
250
0RPM
265
6RPM
风扇噪音
不
易察觉
非
常明显
比
较明显
非
常明显
因为有独显向左吹风才最佳
看到了前面的测试结果，可以很明确地了解到，侧吹型散热器在向左吹风和向上吹风时的散热效果最佳。
这实际上，也与 38°机箱前面板下端进风、后面板上端出风的风道设计相契合（图5）。
只是由于笔者使用的是独显平台，所以向上吹风时的进风才不算特别充足。
如果拆下独显之后，那么向左吹风和向上吹风的散热效果就几乎完全相同了（真实测试数据是，即便是集显平台，向左吹风仍然略微好于向上吹风）。
看完了本文之后，很多读者可能意识到自己的侧吹型散热器已经装反了，并开始动手拆卸散热器及主板扣具。
而实际上，这个时候也无需特别着急。
因为仔细观察你的侧吹型散热器，就会发现散热片上的风扇是通过4颗螺钉或两个铁丝型扣具固定的（图6）。
所以各位读者只需要把螺钉或铁丝扣具取下来，把风扇装到另一面，再用螺钉或铁丝扣具把风扇固定好，问题就可以解决了。
1
2
3
CPU温度：31.5℃
主板温度：35℃
风扇转速：2656RPM CPU温度：31℃
主板温度：33℃
风扇转速：2500RPM
CPU温度：32℃
主板温度：35℃
风扇转速：2656RPM 5
4
扩展阅读
侧吹式散热器是将CPU散热器风扇置于散热片一侧，而并非散热片顶部。
通过合理的设计，形成一条完整的风道走向，这样的好处在于能够将机箱内的热气流更快地导出机箱。
其优势在于其可以通过机箱前面板进风、后面板出风的设计，将机箱内整体的热气流排出机箱，使机箱内达到整体散热的目的。
不过对于DIY用户来说，最好购买大品牌的产品，千万不要图便宜而选择劣质侧吹式散热器。
因为这类产品通常导热效果差，长时间使用会造成机箱内的部分硬件损毁。
Thermalright HR-02 macho（利民HR-02M）
250元
九州风神冰刃玩家
160元
Prolimatech lynx（采融山猫）
188元。
