电气设备核相调相工作技术措施通用版
电气设备核相调相工作技术措施
汇报人： 2023-12-18
目录
• 核相调相工作概述 • 核相工作前的准备 • 核相工作的实施 • 调相工作的实施 • 核相调相工作中的注意事项 • 核相调相工作技术措施的改进
建议
01
核相调相工作概述
核相调相工作的定义
核相
在电力系统中，对两路电源的相 位进行比较和校验的过程。
针对可能出现的事故和异常情况， 制定应急预案并加强演练，确保在 突发情况下能够迅速响应并处理问 题。
02
核相工作前的准备
确定核相方案
明确核相目的
在开始核相工作前，应明确核相的目的和范围，例如是为了新设 备投运、设备检修还是故障处理等。
选择合适的核相方法
根据实际情况选择合适的核相方法，如使用电压互感器或电流互感 器进行核相，或者使用其他先进的核相设备。
调相
通过调整发电机的励磁电流，改 变发电机输出的无功功率，从而 改变其相位的操作过程。
核相调相工作的目的
确保电力系统的稳定运行
通过核相和调相，可以确保电力系统 中各电源的相位与系统的运行要求相 匹配，避免因相位不一致导致的系统 不稳定和潜在的电力事故。
提高电力系统的供电质量
保障电力设备的安全运行
通过核相调相，可以及时发现并解决 相位异常的问题，避免因此类问题导 致的电力设备损坏或火灾事故。
核相调相可以优化发电机组的无功功 率输出，减少电压波动和闪变，提高 电力系统的供电质量。
核相调相工作的原则
严格执行操作规程
进行核相调相工作时，必须按照 电力系统的操作规程进行，确保
操作的安全性和准确性。
注重实时监测
在核相调相过程中，应实时监测各 电源的相位变化，确保整个过程的 可控性。
核相安全技术措施
作业规程及施工安全技术措施措施名称：西胶机头变电所核相安全技术措施编制人：刘更新编制时间：2006年2月20日施工队：机电科施工项目部：中煤五公司一处赵庄项目部项目部会审人员：工程：安监：机电：通风：项目部技术负责人：项目经理：西胶机头变电所核相安全技术措施一、工程概况赵庄煤矿西胶机头变电所已按设计要求完成了设备的安装工作，目前只实现846回路供电，在机头变电所内，846回路电源已送至847回路进线柜13#柜负荷侧，847回路电缆已经过打压试验合格，为进一步保证供电可靠，计划于2006年2月22日实现双回路供电，按照要求，在双回路投运前需进行核相工作，为保证核相准确、安全，特编制本措施。
二、核相时间：2006年2月22日9：00起三、核相地点：赵庄110KV变电所847开关柜四、核相安全负责人：魏峰五、核相联系负责人：井上：刘更新井下：魏峰六、核相步骤：1、在110KV变电所内将847开关柜断开，并打开前门，拉出小车到不影响操作的地方，推开挡板，露出电源侧及负荷侧接线柱。
2、按要求连接好核相仪线路，但不与电源侧及负荷侧接线柱相连。
3、电话通知井下机头变电所操作人员，告知847开关柜已断开，要求其将847回路进线13# 高爆手动合闸，将846回路电源送至110KV变电所内847开关柜负荷侧。
4、机头变电所内操作人员接到电话通知后，手动将13#高爆合闸，如手动不能合闸，用调压设备对失压脱扣器通以100V交流电源进行电动合闸。
5、机头变电所操作人员确认合闸后，电话通知110KV变电所操作人员，告知其已送电，并留岗待命。
6、110KV变电所操作人员接到通知后，用试电笔验电，确认负荷侧送电后，进行核相操作。
7、以电源侧A相为基准，分别测出A相与负荷侧三相的相位电压，如发现A相与负荷侧其中一相的电压为零，与负荷侧其它两相电压值不超过5%，则A相与负荷侧电压为零的一相为同一相，并作好标记a相。
8、按照A相的试验方法，分别测出电源侧B、C两相与负荷侧同相的b、c相，如此测试两次，确认为同相后进行下一步工作。
配网核相工作安全措施
配网核相工作安全措施一、核相工作流程1、核相前的停电工作应办理电力线路第一种工作票，若在变电站内工作应使用电力电缆第一种工作票。
2、在电力线路第一种工作票终结后，进行核相工作应办理电力线路第二种工作票，若在变电站内工作应使用电力电缆第二种工作票。
3、核相完毕后，应终结第二种工作票，需进行换相、做电缆头等停电工作，应再办理电力线路第一种工作票，若在变电站内工作应使用电力电缆第一种工作票。
二、配网核相工作的安全措施（一）架空线路之间、架空线路与电缆线路之间的核相工作，应填用电力线路第二种工作票。
具体安全措施如下：1.核相工作人员必须了解核相器的性能、使用方法和正确接线，熟悉核相工作的安全措施，核相前应认真检查核相器是否合格。
2.核相工作至少应有三人进行，两人核相，一人监护，监护人不得直接进行核相工作；夜间进行核相工作，应有足够的照明。
3.核相工作人员必须按规定穿棉制工作服、绝缘鞋、使用安全带和戴安全帽、绝缘手套，在工作现场应设置安全围栏。
4.核相人员与带电线路及设备最小安全距离不得小于0.7米，在柱上断路器等设备两侧核相时，监护人员随时提醒登杆人员注意与带电部位的安全距离，切不可盲目登高。
5.核相人员应选好核相位置，动作缓慢，逐渐进行，不得使导线剧烈抖动和刀闸片摆动，应尽量在线路和设备的固定部位核相，防止相间短路。
6.户外核相工作应在良好天气情况下进行，如遇雷、雨、雪、雾等恶劣天气不得进行核相工作。
（二）开闭所、配电房内、环网柜、分接箱、电缆中间头核相工作，应填用电力线路第二种工作票。
具体安全措施如下：1.核相工作人员必须了解核相器的性能、使用方法和正确接线，熟悉核相工作的安全措施，核相前应认真检查核相器是否合格。
2.核相工作至少应有三人进行，两人核相，一人监护，监护人不得直接进行核相工作；夜间进行核相工作，应有足够的照明。
3.核相工作人员必须按规定穿棉制工作服、绝缘鞋、使用安全带和戴安全帽、绝缘手套，在工作现场应设置安全围栏。

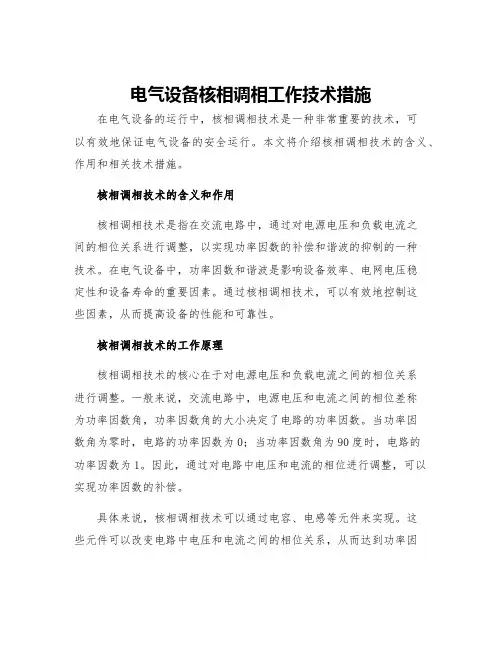

电气设备核相调相工作技术措施
电气设备核相调相工作技术措施在电气设备的运行中，核相调相技术是一种非常重要的技术，可以有效地保证电气设备的安全运行。
本文将介绍核相调相技术的含义、作用和相关技术措施。
核相调相技术的含义和作用核相调相技术是指在交流电路中，通过对电源电压和负载电流之间的相位关系进行调整，以实现功率因数的补偿和谐波的抑制的一种技术。
在电气设备中，功率因数和谐波是影响设备效率、电网电压稳定性和设备寿命的重要因素。
通过核相调相技术，可以有效地控制这些因素，从而提高设备的性能和可靠性。
核相调相技术的工作原理核相调相技术的核心在于对电源电压和负载电流之间的相位关系进行调整。
一般来说，交流电路中，电源电压和电流之间的相位差称为功率因数角，功率因数角的大小决定了电路的功率因数。
当功率因数角为零时，电路的功率因数为0；当功率因数角为90度时，电路的功率因数为1。
因此，通过对电路中电压和电流的相位进行调整，可以实现功率因数的补偿。
具体来说，核相调相技术可以通过电容、电感等元件来实现。
这些元件可以改变电路中电压和电流之间的相位关系，从而达到功率因数的调整。
此外，核相调相技术还可以通过谐波抑制电路中的谐波，达到电路运行稳定的目的。
核相调相技术的应用核相调相技术广泛应用于电气设备的设计和制造中。
例如，在高压变频电源中，为了确保变频电源的性能和可靠性，必须采用核相调相技术。
此外，在电力系统中，核相调相技术也是一种重要的控制手段，可以有效地控制系统的运行状态。
核相调相技术的技术措施•选择合适的核相调相元件。
不同的电气设备需要选用不同的核相调相元件。
在选择元件时，应考虑设备的功率和电路的工作条件等因素。
例如，在交流电机中，常用的核相调相元件包括电容器、电感器等。
•节约能源，提高电网的供电能力。
通过核相调相技术，可以实现对电网电压和电流的控制，从而提高电网的供电能力。
•定期检查和维护设备。
电气设备在长期的运行中，可能会遇到各种问题，如元件老化、电路故障等。
110KV高压线核相措施
一、工作性质：此次工作为张集矿委托巢湖市迅达电器设备安装有限公司对张集矿西区110KV 825#线路参数及核相进行试验，本次工作票负责人由衡玉鹏担任。
二、计划工作时间1、110KV线路参数测试年月日2、110KV核相测试年月日三、组织措施：（一）人员分工：1、总指挥：辛勇2、现场安全监督：朱磊3、现场技术监督：赵新德4、电气试验负责人衡玉鹏（二）工作任务及工作人员1、110KV线路参数测试衡玉鹏2、110KV核相测试赵新德四、技术措施：1、各工作小组根据任务提前安排工作人员，掌握所安装调试设备的技术参数，准备相关的检修、调试工具。
需协调的工作应及时提出。
2、应把本次工作所需的设备、仪器、仪表、工器具等做一次认真的检查工作，确保在使用时完好无损。
3、做好工作中需用的材料及备品件准备，现场工具材料应专人保管和登记。
4、应使设备处于安全位置后，方能进行调试工作，以保证工作的安全。
5、设备调试时，应注意各部件数据应符合标准。
6、安装调试应做到装必装好、调整到位，试必试清、试必试准，保证数据准确齐全。
五、施工方案：1、第一天：上午进行线路参数测试、下午进行核相测试。
六、现场安全措施：1、小组负责人应根据工作实际，制定相应的现场安全措施，开好现场交底会，向小组人员交代清楚工作任务及安全注意事项。
2、工作人员在工作前应认真学习现场施工措施。
3、工作人员进入现场必须服从命令，听从指挥，不做与工作无关的事。
4、工作人员进入现场后必须按规范地戴好安全帽，穿工作服、工作鞋，登高作业必须打好安全带。
5、工作人员进入现场应注意各种警告牌及标示牌，防止误入带电间隔，防止误动带电设备。
6、使用梯子、升降平台、脚手架、工程车时，登高器具应固定牢靠，工作人员应站稳扶牢，有专人监护。
7、安装、调试工作应做到精益求精，保证质量。
8、试验人员应使用专业术语，加强监护，与检修工作配合好，防止人身触电。
9、现场工作人员应注意文明施工，严禁吸烟，不得乱丢杂物，每项工作结束后必须清理现场，并保证现场和设备上无遗留物等。
高压核相安全技术措施 精品
高压核相安全技术措施编制：尹向辉2009.9.22安监：宁光辉2009.9.23矿长：陈能通2009.9.23总工：黄飞云2009.9.232009年9月22日机运部：同意本措施，并补充：1、托运电缆人员必须听从指挥，电缆不得拖动摩擦或弯曲过急，电缆上肩或放下，前后行动一致，不允许往地上仍，防止伤人或损伤电缆，过弯曲巷道时，肩抗电缆人员，必须将电缆肩抗在电缆的外侧，即严禁人员处在电缆巷帮之间。
2、对相时，电压互感器必须放置可靠的绝缘上，且放置必须稳定可靠，严格遵守“谁停电，谁送电”，每次送电前必须及时清理接线室工具，且接线必须牢靠。
对相工作人员必须有条不紊，按规认真操作。
邓集勇9.23通风部：同意本措施，希认真贯彻执行。
刘建设9.23安监部：同意本措施，希严格认真组织贯彻落实、执行。
姜新德9.23审批结论：在放出班时间内，回风系统不允许有人，必须全部撤出，其他同意本措施及各部门审批意见，请认真贯彻执行。
蒋满清2009.9.23 铁箕山矿322 -200泵房至322 -300泵房敷设高压电缆及高压核相安全技术措施一、工程概况：铁箕山矿西翼322 -200水泵房至322 -300水泵房高压电缆为50mm2绝缘钢带铠装铝芯电缆，全长650m，属矿井淘汰禁用电缆，电缆使用时间长，绝缘老化，接头多，经常出现绝缘击穿。
因此矿决定在9月30日检修日对此区段高压电缆进行更换。
该电缆经322回风下山敷设，更换新电缆型号为MYJV22-3×50-6KV。
二、施工前的准备：由矿井修理队对322回风下山进行一次彻底的检查、清理，对斜井的垮落的矸石、杂物等进行清除，保证下山的畅通。
对与顶棚、两帮有破裂、威慑施工安全的地方，要进行修理，防止飞物伤人，必须确保敷设高压电缆施工人员的安全。
机电队对该下山的电缆重新进行悬挂整理，影响敷设高压电缆的废旧管子必须移走。
三、工程人员安全组织措施：矿成立工程领导小组，由机运矿长陈能通任该工程总指挥，负责人员调配及有关准备工作的实施；由林建平任施工负责人，在总指挥的指挥下负责施工工作的现场具体指挥工作及施工过程中各项具体安全措施的落实到位；由尹向辉负责施工措施的编制及对施工人员的措施学习；由通风队派瓦斯检查员检查322回风下山的瓦斯情况；由矿安监科负责机运的安监人员经常检查施工措施的落实情况；具体施工人员由矿机关管理人员、机电队电工班、机车班人员担任。
电气设备核相调相工作技术措施
电气设备核相调相工作技术措施电气设备核相调相工作技术措施电气设备核相调相是电气工程中一项基本且重要的工作。
它是指通过对电气设备转子导体上的电流或电动机绕组电流进行测量，找到其电气位置，进而确定电气设备的旋转方向和工作状态的过程。
其用途广泛，常用于电气设备的组装和安装，特别是对于重要的高压电设备而言，更是不可或缺的重要步骤。
电气设备核相调相的技术措施种类繁多，下面将重点介绍其主要技术措施。
一、测量电动机绕组线上的电流大小和相序首先要测量电动机绕组线上的电流大小和相序，可以通过将电动机三相接上电表进行测量。
记录每个相线上的电流大小和相序，这样可以方便核对电气设备的旋转方向和转向的正确性。
二、观察计算机监测系统现在越来越多的高级电气设备都配备了计算机监测系统。
有些计算机监测系统可以自动测量设备转子导体上的电流或电动机绕组电流，并自动判断电气位置和旋转方向。
可以通过观察计算机监测系统，了解电气设备的电气位置和旋转方向是否正确。
三、用直流源进行磁场偏置法测试通过利用直流源对电动机进行磁场偏置法测试，能够找到电动机视为无负载状态下的电气位置和旋转方向，从而可以制定正确的工作控制方案。
四、使用相分离器测试对于没有计算机监测系统的电气设备，我们可以使用相分离器进行测试。
相分离器是一种可以将三相电源分离的测试设备。
通过使用相分离器，我们可以手动将三相电源逐一接到相应的相线上，依次测试电气位置和旋转方向。
五、使用示波器测量电动机驱动信号使用示波器可以测量电动机驱动信号，进而了解电气设备的旋转方向和状态。
首先需要将示波器连接到电动机的输出口，然后开启电动机，观察示波器的波形，根据波形的变化来判断电气位置和旋转方向的正确性。
如果波形不正常，则需要进一步查找原因。
以上是电气设备核相调相的几种常用技术措施。
通过科学合理的工作措施，能够保证电气设备的安全运行，同时也加强了人们对电气设备工作原理的认识。
因此，在电气设备的组装和安装中，电气设备核相调相的工作至关重要，需要我们认真对待。
中央变电所核相安全技术措施措(1)(1)
中央变电所Ⅰ、Ⅱ、Ⅲ、Ⅳ回路进线及高爆联络开关核相安全技术措施施工单位：机电工区施工负责人：措施编制：编制日期：2015年4月23日审批签字审核：机电运输部：安全部：机电副总工程师：安全副总工程师：术措施》会审意见中央变电所Ⅰ、Ⅱ、Ⅲ、Ⅳ回路进线及高爆联络开关核相安全技术措施一、施工概况：我矿一井中央变电所采用Ⅰ、Ⅱ、Ⅲ、Ⅳ回路供电，分别引自地面110KV变电站079、077、088、092高压开关柜。
为保证中央变电所永久供电系统的安全运行，符合4条回路供电的运行要求，需对中央变电所Ⅰ、Ⅱ、Ⅲ、Ⅳ回路进线电源及高爆联络开关进行核相，为保证此项工作的安全顺利进行，特编制此安全技术措施。
二、施工组织：1）施工负责人：李建兵2）技术负责人：张义福3）安全负责人：李义4）施工人员：毛子波、晋从礼。
5）施工地点：一井中央变电所6）施工时间：2015年月日至2015年月日三、施工准备工具：10KV绝缘靴两双、10KV绝缘手套两双、10KV核相仪1套、三相短路接地线1组、10KV高压验电笔1只、放电线1根，电工常用工具2套四：施工步骤：根据现在一井中央变电所运行方式，以进线一回路为基准分别进线核相，为保证核相期间不造成大范围停电，具体核相顺序如下：1、施工人员到达中央变电所后检查变电所所有联络开关处于分断位置，无误后方可进行核相，核相步骤如下：1）将变电所ZY104联络开关断路器退出抬放置地板上（不影响操作），在ZY104联络开关处核对一段和二段相序，并做好记录。
2）将变电所ZY201联络开关断路器退出抬放置地板上（不影响操作），在ZY201联络开关处核对二段和三段相序，并做好记录。
3）将变电所ZY301联络开关断路器退出抬放置地板上（不影响操作）,在ZY301联络开关处核对三段和四段相序，并做好记录。
4）将变电所ZY305联络开关断路器退出抬放置地板上（不影响操作），在ZY305联络开关处核对一段和三段相序，并做好记录。
核相操作流程
核相操作流程一、概述核相操作是现代电力系统中常见的一种操作工作。
核相操作主要是通过检查、验证和修正电力系统中各个设备之间的线路相位关系，确保系统各个部分能够正确连接并协调运行，保证系统的稳定性和可靠性。
核相操作在电力系统的建设、调试和运行中都起着至关重要的作用。
二、核相操作的目的1. 确保各个设备之间的电气连接正确，防止线路相位错误导致设备损坏或事故发生。
2. 保证电力系统各个部分之间的协调运行，确保系统稳定性和安全性。
3. 检查设备运行状态，及时发现问题并予以修复。
三、核相操作的基本内容核相操作主要包括以下几个方面的内容：1. 线路检查：检查各个设备之间的电气连接，确保线路相位正确连接。
2. 相序测试：通过相序仪或其他测试仪器对线路进行相序测试，验证线路相位关系是否正确。
3. 核相修正：如发现线路相位关系错误，需要进行核相修正，保证线路正常运行。
4. 记录报告：对核相操作进行记录，并生成操作报告，及时反馈运行情况。
四、核相操作的流程核相操作是一个复杂的工作过程，需要严格按照规定的流程进行操作，以确保操作的准确性和可靠性。
以下是核相操作的一般流程：1. 准备工作在进行核相操作之前，需要做好一些准备工作：1.1 准备工具和仪器：准备好相序仪、电源线、夹线器等核相操作所需的工具和设备。
1.2 查看接线图：查看电气连接图，了解系统的接线和相位关系。
1.3 确定核相范围：确定需要核相的线路范围和设备名称。
2. 线路检查2.1 对线路进行检查，确保各个设备之间电气连接正确。
2.2 确认设备接线正确，并保持设备处于断电状态。
2.3 如有线路连接不正常或不清晰的地方，及时予以标记并记录下来。
3. 相序测试3.1 连接相序仪和电源线，将相序仪放置在相应的位置。
3.2 对线路进行相序测试，验证线路相位关系是否正确。
3.3 如发现线路相位关系错误，需要进行核相修正。
4. 核相修正4.1 根据相序测试结果，确定需要进行核相修正的设备。
电气设备核相调相工作技术措施
电气设备核相调相工作技术措施在电气设备运行中，核相与调相是非常重要的工作技术措施。
正确的核相和调相可以保证电路的稳定性和安全性。
本文将介绍核相和调相的含义以及实施方法，并提供一些相关技术措施。
核相与调相的含义核相在电力系统中，核相是一个非常重要的工作步骤。
它是为了使三相电路的相位符合规定要求而进行的。
常见的核相方法有手动核相和自动核相两种方式。
手动核相是指在电路中人工短接两个相线来确定电路的相位位置。
自动核相是指使用专业的测试设备，通过检测相位差来确定电路的相位位置。
调相调相是指通过改变电路中的元件来调整三相电路的相位。
调相的方法通常是通过改变电容或电感的大小或者改变电路中元件的连接方式来实现。
核相和调相的实施方法1.核相的实施方法手动核相方法电路停电后，使用万用表或者相序鉴别器来检测电流相序，并记录下每个回路的电压值。
之后在电路中短接两个相线，比如A相和B 相，再打开电源.通过相序检测器来判断A相和B相的相序，如果正常，则接通电路。
如果不正常，则换另外的两个相线继续测试，直到确定所有的相线信息。
最后在信息正确的情况下将电路接通即可。
自动核相方法1)首先，使用相序检测器或者万用表检测电源的相序，记录下来每个相的电压值；2)然后，在三相电源输入端配置一个自动核相装置，将自动核相装置的三根线分别连接电源的三相；3)根据自动核相装置的提示，接入任意三相线，通过检测设备来确定电路中的相序；4)安装好电路中的控制回路后确认相序，将电路接通即可。
2.调相的实施方法•通过更换电容或电感控制调相方法的原理是通过更改电路中电容或电感的大小来调整电路的相位。
通常使用三相变压器或者三相电感线圈作为调整电感。
在调整电感时，安装一个可变电容器，并将它连接到A相和C相之间。
根据电路需求通过改变电容的值来调整电路的相位。
•调整三相电机的连接方式另外，并联运行的三相电机，可以通过其顺时针或逆时针的启动而实现相位调整。
也可以改变三相电机的连接方式来实现相位调整。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
解决方案编号：YTO-FS-PD711
电气设备核相调相工作技术措施通用
版
The Problems, Defects, Requirements, Etc. That Have Been Reflected Or Can Be Expected, And A Solution Proposed T o Solve The Overall Problem Can Ensure The Rapid And Effective Implementation.
标准/ 权威/ 规范/ 实用
Authoritative And Practical Standards
电气设备核相调相工作技术措施通
用版
使用提示：本解决方案文件可用于已经体现出的，或者可以预期的问题、不足、缺陷、需求等等，所提出的一个解决整体问题的方案（建议书、计划表），同时能够确保加以快速有效的执行。
文件下载后可定制修改，请根据实际需要进行调整和使用。
第1条：双电源或双回路供电的设备，新安装或改动主接线后，联络开关合闸前都要进行核对相序工作。
第2条：核相工作应使用专用核相工具，至少四人一起工作，两人持操作杆，一人记录，一人指挥。
周围应设置警戒线，并设专人监护。
操作时，工作人员应戴绝缘手套，穿绝缘靴或站在绝缘台上。
核相仪表使用前应检验合格。
第3条：相序核对后，将两侧电源停掉，分别做好验电、放电短路接地措施。
按照记录调整两侧压线，直至相序一致。
第4条：操作时人体与带电体应0.7米以上的安全距离。
第5条：并路合闸前，应再复核一遍，无误方可并网操作。
第6条：带电机等旋转设备的负荷调相前，应将该设备电源停掉，将电源侧隔离刀闸拉开，并做好验电放电，
短路接地，闭锁挂牌等突然来电的措施，然后调整任意两相负荷线，调整后检查设备运转正常方可收工。
