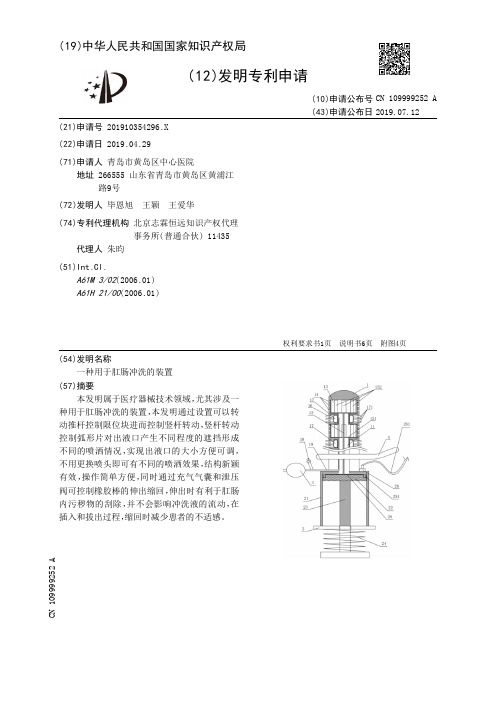

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910354296.X(22)申请日 2019.04.29(71)申请人 青岛市黄岛区中心医院地址 266555 山东省青岛市黄岛区黄浦江路9号(72)发明人 毕恩旭 王颖 王爱华 (74)专利代理机构 北京志霖恒远知识产权代理事务所(普通合伙) 11435代理人 朱昀(51)Int.Cl.A61M 3/02(2006.01)A61H 21/00(2006.01)(54)发明名称一种用于肛肠冲洗的装置(57)摘要本发明属于医疗器械技术领域，尤其涉及一种用于肛肠冲洗的装置，本发明通过设置可以转动推杆控制限位块进而控制竖杆转动，竖杆转动控制弧形片对出液口产生不同程度的遮挡形成不同的喷洒情况，实现出液口的大小方便可调，不用更换喷头即可有不同的喷洒效果，结构新颖有效，操作简单方便，同时通过充气气囊和泄压阀可控制橡胶棒的伸出缩回，伸出时有利于肛肠内污秽物的刮除，并不会影响冲洗液的流动，在插入和拔出过程，缩回时减少患者的不适感。
权利要求书1页 说明书6页 附图4页CN 109999252 A 2019.07.12C N 109999252A权 利 要 求 书1/1页CN 109999252 A1.一种用于肛肠冲洗的装置，其特征在于：包括插棒，所述插棒的棒体中央从上到下开设有竖向通道，所述插棒的下方设置有注射器，所述插棒的底部与注射器的顶部固定连接，所述竖向通道与注射器内部相连通，所述竖向通道内竖向设置有竖杆，所述插棒的内部从上到下间隔开设有若干与竖向通道相连通的圆柱形空腔，所述圆柱形空腔的外侧壁上开设有与外界相连通的若干出液口，每个所述圆柱形空腔内均设置有若干挡孔组件，，所述挡孔组件包括横杆A和弧形片，所述横杆A的一端与弧形片的底部垂直固定连接，所述弧形片与圆柱形内腔的内侧壁相抵，通过遮挡出液口以控制出液口的开放大小，所述横杆A的远离弧形片的一端垂直固定连接于竖杆上，每个所述圆柱形空腔内的若干横杆A均布于以竖杆的轴心为中心的圆弧上；所述注射器包括筒体、橡胶塞、推杆和压缩弹簧，所述推杆的底部位于筒体的下方且与筒体之间设置有压缩弹簧，所述推杆的顶部设有橡胶塞，所述橡胶塞活动设置于筒体内部，所述橡胶塞的上方于筒体内部设置有横杆B，所述竖向通道的底部与筒体相连通，所述竖杆的底部向下延伸至筒体内，所述横杆B的中央与竖杆的底部垂直固定连接，所述横杆B的左右两端底部固定设置有限位块，所述限位块与筒体的内侧壁相抵，所述橡胶塞的顶部开设有两个凹槽，所述凹槽用于放置限位块，同时能够用于拨动限位块进而带动竖杆转动；所述注射器的顶部于插棒的一侧设置有单向阀，所述单向阀与筒体相连通，所述单向阀通过皮管与药液袋相连；所述插棒中于上下两个相邻圆柱形空腔之间开设有圆环空腔，所述圆环空腔的外侧开设有若干与外界相连通的孔洞，所述圆环空腔的内部设置有圆环气囊，所述圆环气囊与圆环空腔的圆心均位于竖杆的中心轴线上，所述圆环气囊的小径外侧壁与圆环空腔的小径外侧壁固定连接，所述圆环气囊的大径外侧壁固定连接有若干橡胶棒，当所述圆环气囊未充气时，橡胶棒的远离圆环气囊的一端穿过孔洞并伸出插棒外侧壁3mm～5mm，当所述圆环气囊充满气时，橡胶棒伸出插棒外侧8mm～10mm，所述竖向通道内竖向设置有气管，所述气管供圆环气囊充气和放气，所述气管的下端穿过插棒的下端端部与外部的充气气囊相连，所述气管的直径不影响横杆A对弧形片正常位移的控制作用。

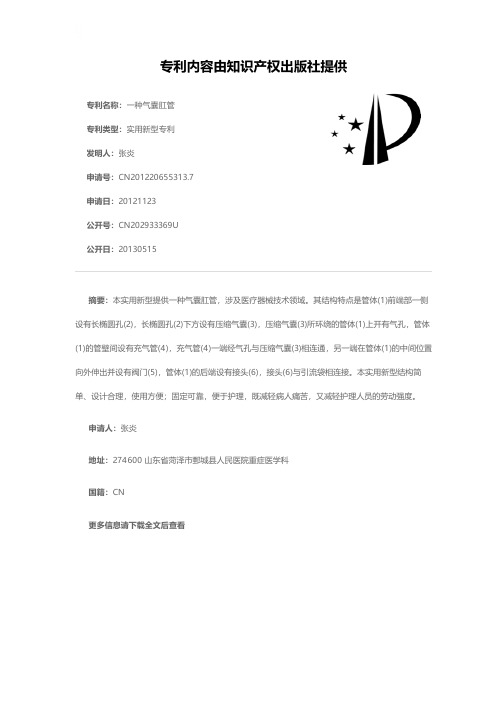

一种气囊肛管[实用新型专利]
![一种气囊肛管[实用新型专利]](https://img.taocdn.com/s3/m/ae87f786b84ae45c3a358c7c.png)
专利名称：一种气囊肛管
专利类型：实用新型专利
发明人：张炎
申请号：CN201220655313.7申请日：20121123
公开号：CN202933369U
公开日：
20130515
专利内容由知识产权出版社提供
摘要：本实用新型提供一种气囊肛管，涉及医疗器械技术领域。
其结构特点是管体(1)前端部一侧设有长椭圆孔(2)，长椭圆孔(2)下方设有压缩气囊(3)，压缩气囊(3)所环绕的管体(1)上开有气孔，管体(1)的管壁间设有充气管(4)，充气管(4)一端经气孔与压缩气囊(3)相连通，另一端在管体(1)的中间位置向外伸出并设有阀门(5)，管体(1)的后端设有接头(6)，接头(6)与引流袋相连接。
本实用新型结构简单、设计合理，使用方便；固定可靠，便于护理，既减轻病人痛苦，又减轻护理人员的劳动强度。
申请人：张炎
地址：274600 山东省菏泽市鄄城县人民医院重症医学科
国籍：CN
更多信息请下载全文后查看。
一种可冲洗三腔气囊肛管及大便收集装置[实用新型专利]
![一种可冲洗三腔气囊肛管及大便收集装置[实用新型专利]](https://img.taocdn.com/s3/m/09405d29a9114431b90d6c85ec3a87c240288ad1.png)
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920298908.3(22)申请日 2019.03.08(73)专利权人 山东省千佛山医院地址 250014 山东省济南市历下区经十路16766号(72)发明人 江淑敏 王淑玲 向莹莹 吕慧 高羽 刘琦 (74)专利代理机构 济南圣达知识产权代理有限公司 37221代理人 郑平(51)Int.Cl.A61M 25/10(2013.01)A61M 3/02(2006.01)A61M 1/00(2006.01)(54)实用新型名称一种可冲洗三腔气囊肛管及大便收集装置(57)摘要本实用新型属于医疗器械装置技术领域，尤其涉及一种可冲洗三腔气囊肛管及大便收集装置；所述三腔气囊肛管包括：管体、冲洗孔、第一气囊、气囊管、第二气囊、冲洗管和盖体；所述第一气囊充气后为圆锥台结构，且第一气囊套在管体表面；所述冲洗孔设置在管体表面；所述气囊管的一端与第一气囊连通，气囊管的另一端与第二气囊连通。
所述冲洗管的一端与管体的连接端的管壁连通，且冲洗管的另一端设置有盖体；所述大便收集装置包括设置在引流瓶瓶口处的连接口、排气孔等。
本实用新型的可冲洗三腔气囊肛管及大便收集装置能够用于大便失禁患者的大便引流，有效减少失禁性皮炎的发生，减少医护人员的工作量。
权利要求书1页 说明书4页 附图2页CN 210020797 U 2020.02.07C N 210020797U1.一种可冲洗三腔气囊肛管及大便收集装置，其特征在于，包括：三腔气囊肛管和大便收集装置；所述三腔气囊肛管包括：管体、冲洗孔、第一气囊、气囊管、第二气囊、冲洗管和盖体；所述管体的一端为插入端，另一端为连接端，所述第一气囊套装在管体表面，所述第一气囊充气后为圆锥台结构，且第一气囊较大的底面靠近插入端设置，第一气囊的轴线与管体的轴线重合，所述管体和第一气囊之间相互隔离；所述冲洗孔设置在管体的插入端表面，且第一气囊和位于插入端管口之间；所述气囊管的一端与第一气囊连通，气囊管的另一端与第二气囊连通；所述冲洗管的一端与管体的连接端的管壁连通，且冲洗管的另一端设置有盖体，所述盖体能够盖合在冲洗管的端口处对该端口进行密封；所述大便收集装置包括引流瓶、连接口、排气孔、排气孔盖和排气口，所述连接口、排气孔、排气口设置在引流瓶瓶口上设，所述排气孔与排气孔盖连接，且所述排气孔盖能够盖合在排气孔上对排气孔进行密封，所述连接口与所述管体的连接端连通。

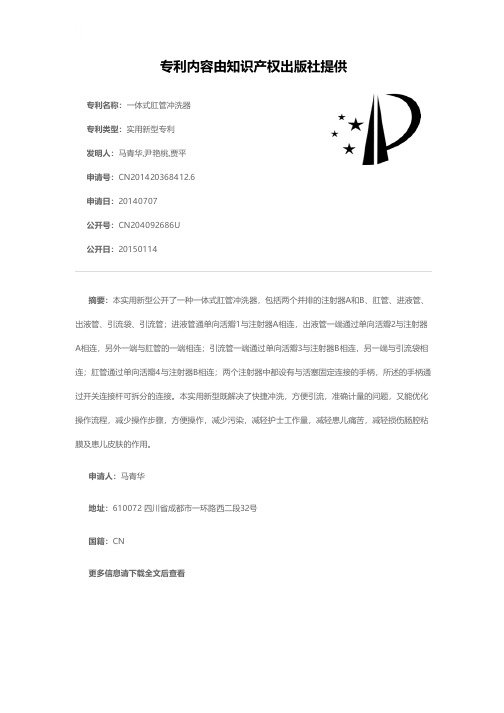

一体式肛管冲洗器[实用新型专利]
![一体式肛管冲洗器[实用新型专利]](https://img.taocdn.com/s3/m/e286abdef111f18582d05a2c.png)
专利名称：一体式肛管冲洗器专利类型：实用新型专利
发明人：马青华,尹艳桃,贾平申请号：CN201420368412.6申请日：20140707
公开号：CN204092686U
公开日：
20150114
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种一体式肛管冲洗器，包括两个并排的注射器A和B、肛管、进液管、出液管、引流袋、引流管；进液管通单向活瓣1与注射器A相连，出液管一端通过单向活瓣2与注射器A相连，另外一端与肛管的一端相连；引流管一端通过单向活瓣3与注射器B相连，另一端与引流袋相连；肛管通过单向活瓣4与注射器B相连；两个注射器中都设有与活塞固定连接的手柄，所述的手柄通过开关连接杆可拆分的连接。
本实用新型既解决了快捷冲洗，方便引流，准确计量的问题，又能优化操作流程，减少操作步骤，方便操作，减少污染，减轻护士工作量，减轻患儿痛苦，减轻损伤肠腔粘膜及患儿皮肤的作用。
申请人：马青华
地址：610072 四川省成都市一环路西二段32号
国籍：CN
更多信息请下载全文后查看。

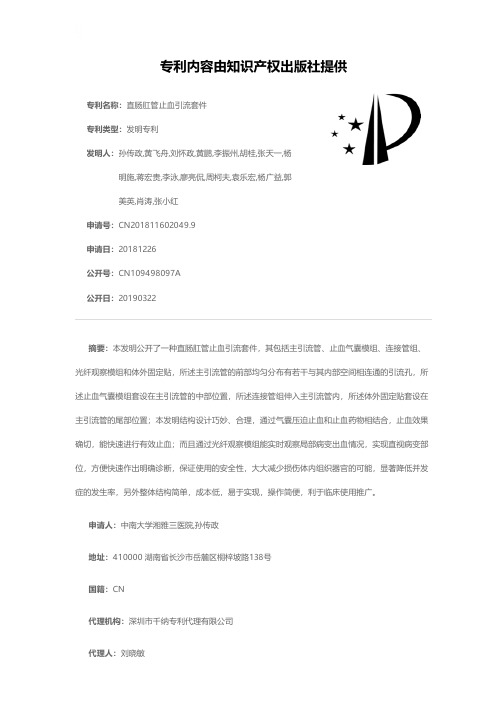

直肠肛管止血引流套件[发明专利]
![直肠肛管止血引流套件[发明专利]](https://img.taocdn.com/s3/m/765b586aa0116c175e0e486c.png)
专利名称：直肠肛管止血引流套件
专利类型：发明专利
发明人：孙传政,黄飞舟,刘怀政,黄鹏,李振州,胡桂,张天一,杨明施,蒋宏贵,李泳,廖亮侃,周柯夫,袁乐宏,杨广益,郭
美英,肖涛,张小红
申请号：CN201811602049.9
申请日：20181226
公开号：CN109498097A
公开日：
20190322
专利内容由知识产权出版社提供
摘要：本发明公开了一种直肠肛管止血引流套件，其包括主引流管、止血气囊模组、连接管组、光纤观察模组和体外固定贴，所述主引流管的前部均匀分布有若干与其内部空间相连通的引流孔，所述止血气囊模组套设在主引流管的中部位置，所述连接管组伸入主引流管内，所述体外固定贴套设在主引流管的尾部位置；本发明结构设计巧妙、合理，通过气囊压迫止血和止血药物相结合，止血效果确切，能快速进行有效止血；而且通过光纤观察模组能实时观察局部病变出血情况，实现直视病变部位，方便快速作出明确诊断，保证使用的安全性，大大减少损伤体内组织器官的可能，显著降低并发症的发生率，另外整体结构简单，成本低，易于实现，操作简便，利于临床使用推广。
申请人：中南大学湘雅三医院,孙传政
地址：410000 湖南省长沙市岳麓区桐梓坡路138号
国籍：CN
代理机构：深圳市千纳专利代理有限公司
代理人：刘晓敏
更多信息请下载全文后查看。
一种一次性肛管[实用新型专利]
![一种一次性肛管[实用新型专利]](https://img.taocdn.com/s3/m/2c6ad61d443610661ed9ad51f01dc281e53a562a.png)
(10)授权公告号 (45)授权公告日 2014.12.24C N 204033983U (21)申请号 201420397625.1(22)申请日 2014.07.18A61M 25/00(2006.01)(73)专利权人许传屾地址266000 山东省青岛市四方区湖清路11号14号楼2单元601户(72)发明人许传屾林丽丽(54)实用新型名称一种一次性肛管(57)摘要本实用新型涉及医疗器械技术领域，尤其是一种一次性肛管，包括：肛管本体，肛管本体包括硬质塑料管以及和硬质塑料管一端固定连接的软质橡胶管，软质橡胶管从与硬质塑料管的连接处向另一端呈逐渐收缩状，硬质塑料管内滑动连接有用于撑开软质橡胶管的支撑管。
本实用新型提供的一种一次性肛管，首先采用收缩的软质橡胶管引导肛管进入肛门，然后采用内置的支撑管将软质橡胶管支撑开，使其有利于患者的排气或排便，便于插入肛门，不会给患者带来痛苦。
(51)Int.Cl.权利要求书1页 说明书2页 附图2页(19)中华人民共和国国家知识产权局(12)实用新型专利权利要求书1页 说明书2页 附图2页(10)授权公告号CN 204033983 U1.一种一次性肛管，其特征在于包括：肛管本体(1)，所述肛管本体(1)包括硬质塑料管(11)以及和硬质塑料管(11)一端固定连接的软质橡胶管(12)，所述软质橡胶管(12)从与硬质塑料管(11)的连接处向另一端呈逐渐收缩状，所述硬质塑料管(11)内滑动连接有用于撑开软质橡胶管(12)的支撑管(2)。
2.如权利要求1所述的一次性肛管，其特征在于：所述支撑管(2)处于硬质塑料管(11)外的一端设有用于限制支撑管(2)进入硬质塑料管(11)内深度的限位凸环(3)。
3.如权利要求1所述的一次性肛管，其特征在于：所述硬质塑料管(11)内侧壁、近远离软质橡胶管(12)的一端处设有凹槽(4)，所述支撑管(2)外侧壁与所述凹槽(4)相对应的位置处设有便于与凹槽(4)相互卡接的环形凸起(5)。
一种可冲洗及引流的无痛性可固定的直肠引流管[实用新型专利]
专利名称：一种可冲洗及引流的无痛性可固定的直肠引流管专利类型：实用新型专利
发明人：罗琪,尤俊,黄正接,卢传辉
申请号：CN201420192145.1
申请日：20140416
公开号：CN203763646U
公开日：
20140813
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种可冲洗及引流的无痛性可固定的直肠引流管，包括主导管，在主导管靠近末端的位置设置有两个气囊，包括上气囊、下气囊，上气囊与下气囊间具有间隔，上气囊与上充气管连接，下气囊与下充气管连接，用于充气后形成固定支撑，卡撑在直肠内；上气囊与下气囊间的主导管的间隔段连接有进水管、出水管、衡压管；所述的上气囊为球形气囊，下气囊为半球形气囊，并且球面朝下。
本实用新型能够实现保护伤口周边环境，避免二次感染，减小再次手术的风险并，能更好地起到固定作用，而且能够防止在排出液体的同时携带了固状物质，堵塞出水管。
衡压管用于维持上气囊与下气囊间的肠道空间的压力平衡，并保持透气。
申请人：罗琪
地址：361000 福建省厦门市思明区镇海路55号
国籍：CN
代理机构：厦门市首创君合专利事务所有限公司
代理人：连耀忠
更多信息请下载全文后查看。
大便引流肛管[发明专利]
(10)申请公布号(43)申请公布日 (21)申请号 201410697382.8(22)申请日 2014.11.26A61M 1/00(2006.01)(71)申请人马兰地址236700 安徽省亳州市利辛县人民医院(72)发明人马兰 刘春兰 庄学仕 李华(74)专利代理机构安徽合肥华信知识产权代理有限公司 34112代理人余成俊(54)发明名称大便引流肛管(57)摘要本发明公开了一种大便引流肛管，包括导流管，导流管的左端外壁上设有气囊，导流管上设有刻度表，所述的导流管为直管可弯曲，导流管的右端连接至引流袋，导流管上设有开孔并密封连接有辅助管，辅助管包括导气管和导水管，导气管和导水管位于导流管的内部并分别连通至气囊内和导流管的左端，导气管和导水管的口部均设有连接套，其内径与注射器乳头相配合。
本发明可以通过肛管导流管插入病人肛门的方法来完成大便引流的工作，结构设计巧妙、使用方便效果好。
(51)Int.Cl.(19)中华人民共和国国家知识产权局(12)发明专利申请权利要求书1页 说明书2页 附图1页(10)申请公布号CN 104399133 A (43)申请公布日2015.03.11C N 104399133A1.大便引流肛管，包括导流管，其特征在于：所述的导流管的左端外壁上设有气囊，导流管上设有刻度表，所述的导流管为直管可弯曲，导流管的右端连接至引流袋，导流管上设有开孔并密封连接有辅助管，辅助管包括导气管和导水管，导气管和导水管位于导流管的内部并分别连通至气囊内和导流管的左端。
2.根据权利要求1所述的大便引流肛管，其特征在于：所述的导气管和导水管的口部均设有连接套。
3.根据权利要求1所述的大便引流肛管，其特征在于：所述的辅助管与导流管的连接处位于导流管上距其左端22cm处。
大便引流肛管[0001] 技术领域：本发明涉及以用器材领域，具体的是一种大便引流肛管。
[0002] 背景技术：长期卧床腹泻和重度农药中毒导泻的病人排大便是一件非常麻烦的事情，有排便不定时、不定量等特点，中毒的病人需要使用导泻剂促使排便等方法来治疗。
多功能的一体式肛管引流装置[发明专利]
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910465709.1(22)申请日 2019.05.30(71)申请人 温州医科大学附属第一医院地址 325000 浙江省温州市府学巷2号(72)发明人 倪福标 谢强丽 林滢 陈必成 (74)专利代理机构 温州市品创专利商标代理事务所(普通合伙) 33247代理人 程春生(51)Int.Cl.A61M 1/00(2006.01)A61M 3/02(2006.01)A61M 31/00(2006.01)(54)发明名称多功能的一体式肛管引流装置(57)摘要本发明涉及多功能的一体式肛管引流装置，包括用于稀便引流的引流主管1、用于注入药液或冲洗液的并且贴于引流主管1内侧壁的注液支管2、用于定位的粘性渗液吸收贴9、用于疏通的导丝7、肛温测量仪；本发明的一体式肛管引流装置可用于病人的稀便引流和肛肠内用药，定位和固定效果好，使引流器不易脱出，减少失禁性皮炎的发生，避免大便污染和交叉感染，减少病人的痛苦；有助于实现与医护工作的有效配合。
权利要求书1页 说明书5页 附图1页CN 110038175 A 2019.07.23C N 110038175A1.多功能的一体式肛管引流装置，包括用于稀便引流的引流主管(1)、用于注入药液或冲洗液的并且贴于引流主管(1)内侧壁的注液支管(2)、用于定位的粘性渗液吸收贴(9)、用于疏通的导丝(7)、肛温测量仪；所述负压引流袋(19)由袋体、软管(18)、负压接管(20)和放流阀(21)组成。
2.根据权利要求1所述的多功能的一体式肛管引流装置，其特征在于：所述注液支管(2)的底端设置圆锥形接头，接头处有管塞(4)和注液管(11)。
3.根据权利要求1所述的多功能的一体式肛管引流装置，其特征在于：所述注液支管(2)顶端设置有可随注液推力变化而开闭的注液支管帽(3)，有药液或冲洗液注入时开启，否则关闭。
