低压断路器工作原理低压断路器是一种用于保护电路和设备的重要电气装置。
它的主要功能是在电路中检测故障并迅速切断电流，以防止电气设备过载、短路或其他故障引起的损坏。
以下是关于低压断路器工作原理的详细介绍。
1. 工作原理概述低压断路器的工作原理基于热保护和电磁保护两种机制。
当电路中出现故障时，低压断路器会根据故障类型和电流大小触发相应的保护机制，迅速切断电流，以保护电路和设备的安全运行。
2. 热保护机制低压断路器的热保护机制是通过双金属片实现的。
双金属片是由两种热膨胀系数不同的金属层组成的。
当电流通过低压断路器时，电流会产生热量，使得双金属片发生热膨胀。
当电流超过额定值或持续时间过长时，双金属片的热膨胀会达到一定程度，使得双金属片弯曲，触发热保护机构，迅速切断电流。
3. 电磁保护机制低压断路器的电磁保护机制是通过电磁线圈实现的。
电磁线圈是由绕组和铁芯组成的。
当电路中出现短路或过载故障时，电流会急剧增加，导致电磁线圈产生强磁场。
强磁场会吸引铁芯，使得触发机构动作，切断电流。
4. 过载保护低压断路器的过载保护是通过热保护机制实现的。
当电路中的电流超过额定值时，热保护机构会迅速切断电流，以防止设备过载损坏。
过载保护通常具有可调节的额定电流，以适应不同的电路需求。
5. 短路保护低压断路器的短路保护是通过电磁保护机制实现的。
当电路中出现短路故障时，电磁线圈会产生强磁场，迅速切断电流，以防止电路和设备受到短路故障的损坏。
6. 选择和安装选择适合的低压断路器需要考虑电路的额定电流、额定电压和故障电流等参数。
安装低压断路器时，应确保良好的接地和正确的接线，以确保其正常工作和可靠的保护功能。
总结：低压断路器是一种重要的电气保护装置，通过热保护和电磁保护机制实现对电路和设备的保护。
热保护机制通过双金属片的热膨胀实现，而电磁保护机制则通过电磁线圈的磁场吸引作用实现。
低压断路器能够提供过载保护和短路保护，确保电路和设备的安全运行。
低压断路器工作原理
低压断路器工作原理低压断路器是一种用于保护电路和设备的电气开关装置。
它的主要功能是在电路发生过载、短路或地故障时，及时切断电源，保护电气设备免受损坏。
下面将详细介绍低压断路器的工作原理。
一、低压断路器的结构和组成部分低压断路器通常由断路器本体、电磁脱扣器、热脱扣器、电动机操作机构、触头、弹簧机构等组成。
1. 断路器本体：断路器本体是低压断路器的主要部分，通常由断路器壳体、触头、弧室、弹簧机构等组成。
断路器壳体一般采用绝缘材料制成，能够有效隔离电路，防止漏电和电弧产生。
2. 电磁脱扣器：电磁脱扣器是低压断路器的重要保护部件，它能够通过感应电流大小来判断电路是否发生过载或短路，并在发生故障时切断电源。
电磁脱扣器通常由电磁铁、脱扣机构等组成。
3. 热脱扣器：热脱扣器是低压断路器的另一种保护部件，它能够通过感应电流的热效应来判断电路是否发生过载，并在发生故障时切断电源。
热脱扣器通常由热元件、脱扣机构等组成。
4. 电动机操作机构：电动机操作机构是用来控制低压断路器的开关状态的装置，通常由电动机、传动机构等组成。
通过电动机操作机构，可以实现低压断路器的远程控制和自动化操作。
二、低压断路器的工作原理低压断路器的工作原理可以分为两个方面，即过载保护和短路保护。
1. 过载保护：当电路中的电流超过设定值时，低压断路器会发挥过载保护的作用。
电路中的电流会通过触头流经断路器，触头上的电流感应到电磁脱扣器和热脱扣器。
当电流超过设定值时，电磁脱扣器和热脱扣器会感应到电流的变化，并通过机械机构切断电源，使电路断开，从而保护电器设备免受过载损坏。
2. 短路保护：当电路中发生短路故障时，低压断路器会发挥短路保护的作用。
短路故障会导致电路中电流瞬间急剧增大，触头上的电流会感应到电磁脱扣器和热脱扣器。
电磁脱扣器和热脱扣器会迅速感应到电流的变化，并通过机械机构切断电源，使电路断开，从而保护电器设备免受短路损坏。
三、低压断路器的工作过程低压断路器的工作过程可以简单描述为以下几个步骤：1. 初始状态：低压断路器处于闭合状态，电流经过断路器的触头流过电路。
低压断路器工作原理
低压断路器工作原理
低压断路器是一种用于保护电力系统和电气设备的重要电气元件，其工作原理如下。
1. 电路保护功能：低压断路器主要用于保护电路免受过载和短路等故障的损害。
当电路中的电流超过额定值时，断路器会自动跳闸，切断电路，防止过载引起的电气设备损坏。
同时，当电路中出现短路时，断路器能够迅速切断电路，防止短路电流造成过大的电弧、火灾等危险。
2. 熔断器保护机制：低压断路器的保护机制通常通过热熔断器实现。
熔断器是一个由金属丝制成的安全电器元件，其断裂温度比电路中电线的额定温度稍高，当电流过载时，电线的温度上升，当温度超过熔断器的断裂温度时，熔断器会断裂，切断电路。
这样可以有效保护电气设备免受过电流的损害。
3. 磁性触发机构：低压断路器还具备短路保护功能。
当电路中出现短路时，产生的电流会瞬间增加，磁场作用于触发机构，使得触发机构触发，迅速切断电路。
磁性触发机构能够实现更快速、精确的短路保护。
4. 隔离与连接功能：低压断路器除了保护功能外，还具备隔离和连接电气设备的功能。
在进行检修和维护时，可以通过低压断路器进行电气设备的隔离，确保操作人员的安全。
同时，也可以通过低压断路器将不同的电气设备连接在一起，实现电路的连接。
综上所述，低压断路器通过电路保护功能、熔断器保护机制、磁性触发机构和隔离与连接功能来保护电力系统和电气设备的安全运行，确保电路免受过载、短路等故障的损害。
低压断路器的原理
低压断路器的原理
低压断路器是一种用于保护电路和电气设备的安全装置，它能够在电路发生过载、短路或其他故障时及时切断电源，以防止设备受损或发生火灾。
低压断路器的工作原理主要包括热膨胀原理、电磁原理和磁力原理。
1. 热膨胀原理：低压断路器内部装有热元件，当电流超过额定值时，电流通过热元件会使其发热，随着温度升高，热元件膨胀量增大，最终触发断路器的动作机构，切断电源。
这种原理适用于对短时间过载电流进行保护。
2. 电磁原理：低压断路器中还配备有电磁元件，当电路发生短路时，短路电流会使电磁元件产生强大的磁场，该磁场作用于断路器的触动机构，使其动作并切断电源。
这种原理适用于对较大的故障电流进行保护。
3. 磁力原理：低压断路器还利用磁力原理进行保护。
在正常情况下，电流从线圈中流过，磁场非常弱。
但当电路发生故障时，故障电流会使线圈中的磁场增强，进而吸引断路器的动作机构使其切断电源，以保护电路和设备的安全。
综上所述，低压断路器的工作原理是基于热膨胀原理、电磁原理和磁力原理，通过相应的元件和机构实现对电路过载、短路等故障的保护。
这些原理的组合使用，能够在电路发生故障时迅速切断电源，保护设备和人身安全。
低压断路器工作原理

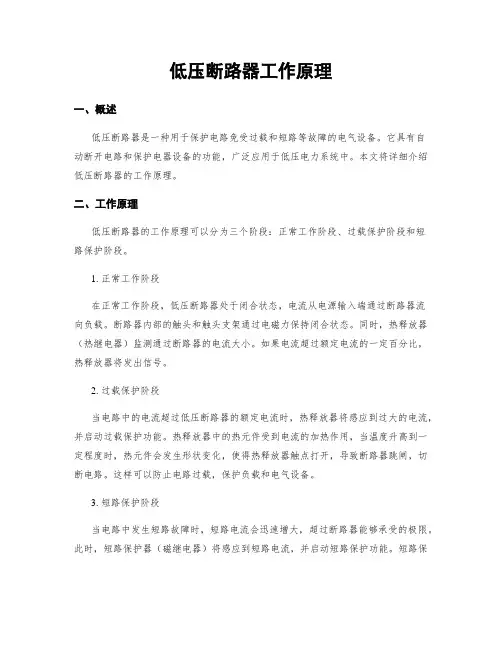

低压断路器工作原理一、概述低压断路器是一种用于保护电路免受过载和短路等故障的电气设备。
它具有自动断开电路和保护电器设备的功能，广泛应用于低压电力系统中。
本文将详细介绍低压断路器的工作原理。
二、工作原理低压断路器的工作原理可以分为三个阶段：正常工作阶段、过载保护阶段和短路保护阶段。
1. 正常工作阶段在正常工作阶段，低压断路器处于闭合状态，电流从电源输入端通过断路器流向负载。
断路器内部的触头和触头支架通过电磁力保持闭合状态。
同时，热释放器（热继电器）监测通过断路器的电流大小。
如果电流超过额定电流的一定百分比，热释放器将发出信号。
2. 过载保护阶段当电路中的电流超过低压断路器的额定电流时，热释放器将感应到过大的电流，并启动过载保护功能。
热释放器中的热元件受到电流的加热作用，当温度升高到一定程度时，热元件会发生形状变化，使得热释放器触点打开，导致断路器跳闸，切断电路。
这样可以防止电路过载，保护负载和电气设备。
3. 短路保护阶段当电路中发生短路故障时，短路电流会迅速增大，超过断路器能够承受的极限。
此时，短路保护器（磁继电器）将感应到短路电流，并启动短路保护功能。
短路保护器内部的磁元件受到电流的作用，产生磁场，吸引触点，使断路器迅速跳闸，切断电路。
这样可以防止短路故障对电气设备和人身安全造成的伤害。
三、工作原理的特点低压断路器的工作原理具有以下特点：1. 自动保护功能：低压断路器能够自动检测电路中的过载和短路故障，并及时切断电路，保护负载和电气设备。
2. 可靠性高：低压断路器内部采用可靠的触头和触头支架结构，能够承受大电流和高温。
同时，热释放器和短路保护器的动作灵敏，能够迅速响应故障信号。
3. 重复使用性强：低压断路器在跳闸后可以重复使用，只需将触点重新合上即可恢复正常工作状态。
4. 额定电流范围广：低压断路器的额定电流范围广，可以根据不同的电路需求选择不同额定电流的断路器。
四、总结低压断路器是一种重要的电气保护设备，能够在电路发生过载和短路故障时及时切断电路，保护负载和电气设备的安全运行。
低压断路器工作原理
低压断路器工作原理引言概述：低压断路器是电力系统中常见的保护设备，用于保护电气设备免受过载、短路等故障的损坏。
了解低压断路器的工作原理对于电力系统的安全运行至关重要。
本文将从六个大点分析低压断路器的工作原理，并在总结中强调其重要性。
正文内容：1. 断路器的基本组成1.1 触发装置1.2 熔断器1.3 断路器主体2. 过载保护原理2.1 热过载保护2.2 电磁过载保护2.3 过载保护的响应时间3. 短路保护原理3.1 短路电流的特点3.2 短路电流的计算3.3 短路保护的动作特性4. 跳闸原理4.1 电磁跳闸原理4.2 热跳闸原理4.3 电磁热跳闸的组合跳闸原理5. 断路器的选择与应用5.1 额定电流和额定短路分断能力的选择5.2 断路器的安装位置选择5.3 断路器的调整和维护6. 低压断路器的发展趋势6.1 数字化和智能化6.2 环保节能6.3 远程监控和故障诊断总结：低压断路器作为电力系统中的重要保护设备，通过触发装置、熔断器和断路器主体等组成部分，实现了对电气设备的过载和短路保护。
过载保护通过热过载和电磁过载两种方式实现，能够快速响应并切断电流，保护设备不受损坏。
短路保护则通过检测短路电流并迅速跳闸，避免电气设备受到过大电流的冲击。
选择合适的断路器和正确的应用位置对于保护系统的可靠性至关重要，同时定期的调整和维护也是确保断路器正常工作的必要措施。
未来，低压断路器将趋向数字化和智能化，实现远程监控和故障诊断，同时更加注重环保节能的特点。
总之，了解低压断路器的工作原理对于电力系统的安全运行至关重要，只有深入理解其组成、过载保护、短路保护、跳闸原理以及选择与应用等方面的知识，才能更好地保护电气设备的安全运行，确保电力系统的稳定性和可靠性。
低压断路器工作原理
低压断路器工作原理低压断路器是一种用于保护电路和设备的电气开关，主要用于控制和保护低压电气设备。
它的工作原理是基于热磁式触发器和电磁式触发器的组合。
1. 热磁式触发器工作原理：热磁式触发器是低压断路器的主要保护装置之一。
它通过电流感应和热效应来实现对过载和短路电流的保护。
当电路中的电流超过设定值时，触发器会感应到电流的变化，并产生热量。
随着电流的增大，触发器内部的热量也会增加，直到达到设定的动作温度。
一旦触发器达到动作温度，它会通过机械链接机构触发断路器的开关，切断电流。
2. 电磁式触发器工作原理：电磁式触发器是低压断路器的另一种保护装置。
它通过电磁感应原理来实现对短路电流的保护。
当电路中发生短路故障时，电流会迅速增大，导致电磁式触发器内部的线圈产生强磁场。
这个强磁场会吸引触发器中的铁芯，使机械链接机构触发断路器的开关，切断电流。
3. 组合工作原理：低压断路器通常采用热磁式触发器和电磁式触发器的组合来实现对过载和短路电流的保护。
当电路中的电流超过设定值时，热磁式触发器会先起作用，切断电流。
而在短路故障发生时，电磁式触发器会迅速触发断路器的开关，切断电流。
通过这种组合方式，低压断路器能够实现对电路和设备的全面保护。
除了过载和短路保护，低压断路器还具有其他功能，如漏电保护、欠压保护和过压保护等。
漏电保护是通过检测电流的不平衡来实现的，一旦检测到漏电，断路器会迅速切断电流，避免触电事故的发生。
欠压保护是通过检测电压的下降来实现的，一旦检测到电压过低，断路器会自动断开电路，保护设备免受电压不稳定的影响。
过压保护是通过检测电压的上升来实现的，一旦检测到电压过高，断路器会切断电路，保护设备免受电压过高的伤害。
总之，低压断路器是一种重要的电气保护设备，它通过热磁式触发器和电磁式触发器的组合工作原理，实现对电路和设备的过载、短路、漏电、欠压和过压等方面的保护。
它的工作原理复杂而可靠，能够有效保护电力系统的安全运行。
低压断路器工作原理
低压断路器工作原理
低压断路器是一种用于保护电路免受过载、短路和地故障等电气故障的电器设备。
它在电路中起到一个开关的作用，当电路中浮现故障时，断路器会迅速切断电路，以保护电气设备和人身安全。
低压断路器的工作原理主要包括以下几个方面：
1. 熔断器：低压断路器内部通常包含一个熔断器，它是一个电阻丝或者铜箔片，当电流超过熔断器的额定电流时，熔断器会熔断，切断电路。
熔断器的选择根据电路的额定电流和短路电流来确定。
2. 磁性触发器：低压断路器还包含一个磁性触发器，它通过感应电流的变化来
触发断路器的动作。
当电路中浮现短路或者过载时，电流会急剧增加，磁性触发器会感应到这种电流变化，并迅速切断电路。
3. 热保护装置：低压断路器还配备了热保护装置，它可以监测电流的大小和时间，当电路中的电流超过额定值或者持续时间过长时，热保护装置会触发断路器的动作，切断电路。
这种保护装置可以避免电路因长期过载而损坏。
4. 电磁式释放器：低压断路器还具有电磁式释放器，它可以根据电流的大小和
时间来判断故障类型，并触发断路器的动作。
当电路中浮现短路时，电磁式释放器会迅速切断电路，以保护电气设备和人身安全。
低压断路器的工作原理是通过熔断器、磁性触发器、热保护装置和电磁式释放
器等组件的协调工作来实现的。
当电路中浮现故障时，这些组件会迅速切断电路，以保护电气设备和人身安全。
低压断路器的选择应根据电路的额定电流、短路电流和过载电流来确定，以确保其正常工作和可靠保护。
