空气断路器的内部结构介绍
万能式空气断路器解读
二、灭弧装置
采用“灭弧栅”进行灭弧。
为什么要灭弧， 如何灭？
灭弧原理
采用磁钢片制成 的灭弧栅片： 利用电磁力将电 弧吸入栅片，拉 长、分割成小段 和阴极效应使电 弧熄灭。
空气开关的维护保养
结合之前的内部结构和工作原理， 你认为对于这么重要的设备， 我们平时应做哪些方面的工作？
• • • • • • • • 每月检查一次。短路后，也应检查一次。 保持清洁，防止绝缘性能损伤。 涂润滑油，以改善零件的磨损。 触头表面应保持光洁，，可用200#细砂纸研磨。损坏严重时，可以更 换新触头，但必须进行调整。 灭弧室及栅片上的烟灰应经常擦除，栅片间不应有熔接现象。 测量栅片的绝缘电阻，不得低于0.5ＭΩ。 各部分的螺钉、螺栓均应紧固，不应有松动。 断路器在维护后，应手动、电动各合分2~3次，无任何卡死、失灵现 象。
在我们的配电板上找得到吗？ 它有什么作用呢？ 作用： 用为作支路、负载屏、照明 屏等的开关。 实现短路、过载保护。
2.万能式空气断路器（Air Circuit Breaker） 它在配电板的什么位置呢？ 它真的是万能的吗？
作用： 既是开关，又是保护电气。 实现过载、欠压、短路保护。
一、触头系统 组成：一相触头由三对并联。主要有主触 头、副触头和弧触头。 主触头：承担工作电流； 弧触头：承受机械冲击和电弧； 副触头：过渡。 通断顺序： 通电时：弧触头→副触头→主触头； 断电时：主触头→副触头→弧触头。
常见故障诊断
1、无法合闸
2、无法分闸
3、误跳闸
断路器内部组成原件
断路器内部组成原件
断路器是一种用于保护电路免受过载和短路的设备，它内部由
多个组成部分构成。
以下是断路器内部的一些主要组成原件：
1. 触发装置，断路器的触发装置是用来检测电路中的过载或短
路情况的。
一旦电流超过额定值，触发装置就会启动断路器的动作，使其打开断开电路。
2. 熔丝，在一些类型的断路器中，熔丝被用来作为过载保护装置。
当电流超过额定值时，熔丝会熔化断开电路，起到保护作用。
3. 触发按钮，一些断路器还配备有手动触发按钮，用于手动打
开或关闭断路器，以便进行维护或测试。
4. 断路器触点，断路器内部包含着用于打开和关闭电路的触点。
当断路器受到触发信号时，触点会打开以断开电路，从而保护电器
和电路。
5. 磁性触发装置，某些断路器还配备有磁性触发装置，用于检
测电路中的瞬时过载或短路情况，并迅速打开断路器以保护电路。
6. 蜗轮蜗杆机构，在一些大容量断路器中，蜗轮蜗杆机构被用来实现断路器的迅速断开和闭合，以适应高功率电路的需求。
总的来说，断路器内部的组成原件包括触发装置、熔丝、触发按钮、断路器触点、磁性触发装置和蜗轮蜗杆机构等，这些部件相互配合，共同保护电路免受过载和短路的危害。
空气断路器内外部结构介绍
空气断路器外部、内部结构介绍空气开关，又名空气断路器，是断路器的一种。
是一种只要电路中电流超过额定电流就会自动断开的开关。
空气开关是低压配电网络和电力拖动系统中非常重要的一种电器，它集控制和多种保护功能于一身。
除能完成接触和分断电路外，尚能对电路或电气设备发生的短路、严重过载及欠电压等进行保护，同时也可以用于不频繁地启动电动机。
一、工作原理脱扣方式有热动、电磁和复式脱扣3种。
当线路发生一般性过载时，过载电流虽不能使电磁脱扣器动作，但能使热元件产生一定热量，促使双金属片受热向上弯曲，推动杠杆使搭钩与锁扣脱开，将主触头分断，切断电源。
当线路发生短路或严重过载电流时，短路电流超过瞬时脱扣整定电流值，电磁脱扣器产生足够大的吸力，将衔铁吸合并撞击杠杆，使搭钩绕转轴座向上转动与锁扣脱开，锁扣在反力弹簧的作用下将三副主触头分断，切断电源。
开关的脱扣机构是一套连杆装置。
当主触点通过操作机构闭合后，就被锁钩锁在合闸的位置。
如果电路中发生故障，则有关的脱扣器将产生作用使脱扣机构中的锁钩脱开，于是主触点在释放弹簧的作用下迅速分断。
按照保护作用的不同，脱扣器可以分为过电流脱扣器及失压脱扣器等类型。
二、内部附件辅助触头：辅助触头是断路器主电路分、合机构机械上连动的触头，主要用于断路器分、合状态的显示，接在断路器的控制电路中通过断路器的分合，对其相关电器实施控制或联锁。
例如向信号灯、继电器等输出信号。
塑壳断路器壳架等级额定电流100A为单断点转换触头，225A及以上为桥式触头结构，约定发热电流为3A；壳架等级额定电流400A及以上可装两常开、两常闭，约定发热电流为6A。
操作性能次数与断路器的操作性能总次数相同。
报警触头：用于断路器事故的报警触头，且此触头只有当断路器脱扣分断后才动作，主要用于断路器的负载出现过载短路或欠电压等故障时而自由脱扣，报警触头从原来的常开位置转换成闭合位置，接通辅助线路中的指示灯或电铃、蜂鸣器等，显示或提醒断路器的故障脱扣状态。
空气断路器原理

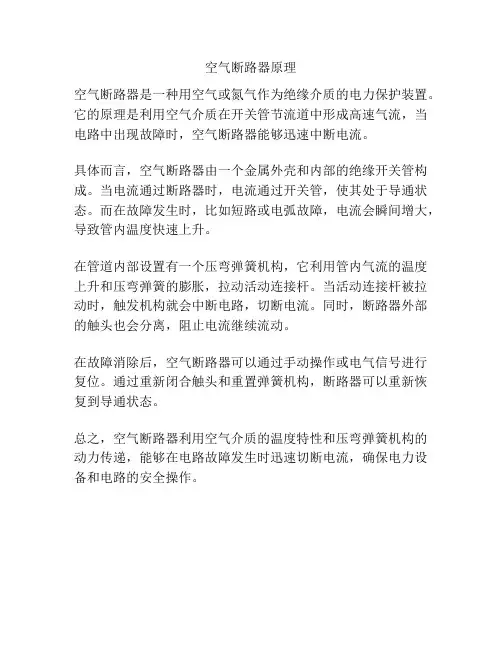

空气断路器原理
空气断路器是一种用空气或氮气作为绝缘介质的电力保护装置。
它的原理是利用空气介质在开关管节流道中形成高速气流，当电路中出现故障时，空气断路器能够迅速中断电流。
具体而言，空气断路器由一个金属外壳和内部的绝缘开关管构成。
当电流通过断路器时，电流通过开关管，使其处于导通状态。
而在故障发生时，比如短路或电弧故障，电流会瞬间增大，导致管内温度快速上升。
在管道内部设置有一个压弯弹簧机构，它利用管内气流的温度上升和压弯弹簧的膨胀，拉动活动连接杆。
当活动连接杆被拉动时，触发机构就会中断电路，切断电流。
同时，断路器外部的触头也会分离，阻止电流继续流动。
在故障消除后，空气断路器可以通过手动操作或电气信号进行复位。
通过重新闭合触头和重置弹簧机构，断路器可以重新恢复到导通状态。
总之，空气断路器利用空气介质的温度特性和压弯弹簧机构的动力传递，能够在电路故障发生时迅速切断电流，确保电力设备和电路的安全操作。
空气断路器原理
空气断路器原理
空气断路器是一种常用的电气设备，广泛应用于电力系统中，其作用是在电路
发生短路或过载时，迅速切断电路，保护电气设备和人身安全。
空气断路器的工作原理是利用气体的导电性和热膨胀特性，实现对电路的快速断开。
空气断路器内部主要由触头、气室、弹簧机构和断路器壳体等部件组成。
当电
路发生短路或过载时，电流急剧增大，触头受到电磁力作用迅速吸合，使得电路断开。
在断开电路的同时，空气断路器内的气体也会迅速产生电弧，这时气体的导电性起到了关键作用，能够有效地稳定电弧，防止电弧持续燃烧，保护电路和设备。
除了导电性，空气断路器的另一个重要特性是热膨胀。
当电路发生过载时，电
流会持续流过触头，使得触头和气室内的气体受热膨胀，最终达到一定的压力，使得弹簧机构受力，触头被迫分离，从而实现对电路的快速断开。
空气断路器的工作原理简单明了，但是在实际应用中需要注意一些问题。
首先，空气断路器内的气体种类和压力需要严格控制，以确保其导电性和热膨胀特性符合要求。
其次，断路器的触头和气室需要具有良好的耐磨性和导电性，以保证其长期稳定工作。
最后，弹簧机构的设计也需要考虑到气室内气体的压力变化，以确保触头能够在各种工况下可靠动作。
总的来说，空气断路器作为一种重要的电气保护设备，其工作原理是基于气体
的导电性和热膨胀特性，通过触头的快速动作实现对电路的快速断开。
在实际应用中，需要注意气体种类和压力的控制、触头和气室的耐磨性和导电性、以及弹簧机构的设计，以确保空气断路器能够稳定可靠地工作，保护电路和设备的安全。
简述断路器的组成部分及其作用
简述断路器的组成部分及其作用断路器是一种用于保护电路的电气设备，它可以在电路过载或短路时自动切断电流，以防止电路损坏或火灾事故发生。
断路器的组成部分包括触头、弹簧、电磁铁、电动机、控制电路等。
触头是断路器的核心部件，它负责开关电路。
断路器的触头通常由铜或铜合金制成，具有良好的导电性和耐磨性。
在断路器正常运行时，触头处于闭合状态，电流从一端进入，经过触头后再从另一端流出。
当电路出现过载或短路时，触头会迅速打开，切断电流，以保护电路。
弹簧是断路器的另一重要部件，它负责使触头闭合或打开。
断路器的弹簧通常由高弹性钢制成，具有良好的回弹性和耐腐蚀性。
在断路器正常运行时，弹簧通过机构将触头保持在闭合状态。
当电路出现过载或短路时，弹簧会迅速释放能量，使触头迅速打开，切断电流。
电磁铁是断路器的控制部件，它负责控制触头的闭合或打开。
断路器的电磁铁通常由铁芯和线圈组成，具有良好的磁性和耐热性。
在断路器正常运行时，电磁铁不产生磁场，触头保持在闭合状态。
当电路出现过载或短路时，电磁铁会产生强磁场，吸引触头，使其迅速打开，切断电流。
电动机是断路器的驱动部件，它负责控制电磁铁的工作状态。
断路器的电动机通常由电机和机构组成，具有良好的动力和灵活性。
在断路器正常运行时，电动机不工作，电磁铁不产生磁场，触头保持在闭合状态。
当电路出现过载或短路时，电动机会启动，使电磁铁产生强磁场，吸引触头，使其迅速打开，切断电流。
控制电路是断路器的智能部件，它负责监测电路的状态并控制电动机的工作。
断路器的控制电路通常由传感器和处理器组成，具有良好的灵敏度和可靠性。
在断路器正常运行时，控制电路监测电路状态，保持电磁铁关闭，触头保持在闭合状态。
当电路出现过载或短路时，控制电路会接收到传感器的信号，启动电动机，使电磁铁产生强磁场，吸引触头，使其迅速打开，切断电流。
断路器是一种复杂的电气设备，由多个组成部件共同构成，各部件相互协作，实现电路保护的功能。
在使用断路器时，应注意合理选择型号和额定电流，避免超负荷使用，以保证电路的安全和稳定运行。
SF断路器构造及其工作原理弹簧储能
SF断路器构造及其工作原理弹簧储能1.SF断路器是一种常见的电力设备，用于保护电力系统中的电气设备免受过载和短路等故障的影响。
它由许多部件构成，其中弹簧储能是其中重要的组成部分之一。
本文将详细介绍SF断路器的构造以及弹簧储能原理。
2. SF断路器构造SF断路器主要由以下几个部分构成：2.1 真空室真空室是SF断路器的主要组成部分之一，它由高强度介质构成，能够承受高压、高温和强电流等条件下的工作。
真空室具有良好的绝缘特性和可靠的断路能力，能够在短路等故障时迅速切断电流。
2.2 弹簧机构弹簧机构是SF断路器实现断开和闭合操作的重要部件。
它由弹簧、连杆、驱动机构等组成，能够在需要时迅速闭合断路器以供电，或者在故障发生时迅速打开断路器以切断电流。
2.3 触头系统触头系统是SF断路器实现开闭操作的核心部分，它由固定触头和动触头组成，能够在闭合时实现电流的传导，而在打开时切断电流。
触头系统通常使用铜材料，具有良好的导电性能和耐磨性。
2.4 操作机构操作机构是SF断路器实现手动和远动操作的部分，它由操作手柄、电机驱动等组成，能够实现对断路器的开闭操作。
操作机构提供了人工操作和自动操作两种方式，以适应不同的使用需求。
3. SF断路器工作原理弹簧储能SF断路器的工作原理主要基于弹簧储能原理。
当断路器闭合时，弹簧会被压缩储存能量，使得断路器保持闭合状态并传导电流。
而当需要切断电流时，通过释放弹簧储存的能量，断路器会迅速打开并切断电流。
弹簧储能能够实现快速、可靠的断路操作，有效保护电力设备。
SF断路器的弹簧储能系统通常包括弹簧、储能机构和释放机构。
当断路器闭合时，弹簧被压缩储存能量，这是通过储能机构将弹簧连接到断路器的闭合机构实现的。
而当需要打开断路器时，通过释放机构释放储存在弹簧中的能量，使得断路器迅速打开并切断电流。
弹簧储能系统具有以下优点：•快速响应：由于弹簧储能系统能够迅速释放储存的能量，SF断路器能够在故障发生时快速打开并切断电流，保护电力设备不受损坏。
[全]自动空气开关的结构及原理
![[全]自动空气开关的结构及原理](https://img.taocdn.com/s3/m/675cbfad31b765ce04081424.png)
自动空气开关的结构及原理（一）相关理论知识一）自动空气开关自动空气开关又称自动空气断路器，是低压配电网络和电力拖动系统中一种非常重要的电器。
它具有操作安全、使用方便、工作可靠、安装简单、动作值可调、分断能力较高、兼有多种保护功能、动作后不需要更换元件等优点。
1、自动空气开关的分类。
①按级数分：单极、双极和三极。
②按保护形式分：电磁脱扣器式、热脱扣器式、复式脱扣器式和无脱扣器式。
③按分断时问分：一般式和快速式(先于脱扣机构动作，脱扣时间在0．02s以内)。
④按结构形式分：塑壳式、框架式、限流式、直流快速式、灭磁式和漏电保护式。
电力拖动与自动控制线路中常用的自动空气开关为塑壳式，如DZ5系列和DZl0系列。
DZ5系列为小电流系列，其额定电流为10～50A；DZl0系列为大电流系列，其额定电流等级有l00A、250A和600A3种。
2、自动空气开关的结构及工作原理。
以DZ5-20型自动空气开关为例，其外形及结构如图2-5-1所示。
DZ5—20型自动空气开关结构采用立体布置，操作机构在中间，外壳顶部突出为红色分断按钮和绿色停止按钮，通过储能弹簧连同杠杆机构实现开关的接通和分断；壳内底座上部为热脱扣器，由热元件和双金属片构成，作为过载保护，还有一电流调节盘，用来调节整定电流；下部为电磁脱扣器，由电流线圈和铁心组成，作为短路保护；还有一电流调节装置，用以调节瞬时脱扣整定电流；主触头系统在操作机构的下面，有动触头和静触头各一对，可作为信号指示或控制电路用；主、辅触头接线柱伸出壳外，便于接线。
图1图中1、2为自动空气开关的三副主触头(1为动触头、2为静触头)，它们串联在被控制的三相电路中。
当按下接通按钮时，外力使锁扣克服反力弹簧的斥力，使固定在锁扣上面的动触头与静触头闭合，并由锁扣锁住搭钩，使开关外于接通状态。
当开关接通电源后，电磁脱扣器、热脱扣器及欠电压脱扣器若无异常反应，开关运行正常。
当线路发生短路或严重过电流时，短路电流超过瞬时脱扣整定值，电磁脱扣器产生足够大的吸力，将衔铁吸合并撞击杠杆时，搭钩绕转轴座向上转动与锁扣脱开，锁扣在压力弹簧的作用下，将三副主触头分断，切断电源。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
空气断路器的内部结构介绍
空气开关也就是断路器，在电路中作接通、分断和承载额定工作电流，并能在线路和电动机发生过载、短路、欠压的情况下进行可靠的保护。
断路器的动、静触头及触杆设计成平行状，利用短路产生的电动斥力使动、静触头断开，分断能力高，限流特性强。
．短路时，静触头周围的芳香族绝缘物气化，起冷却灭弧作用，飞弧距离为零。
断路器的灭弧室采用金属栅片结构，触头系统具有斥力限流机构，因此，断路器具有很高的分断能力和限流能力。
．具有复式脱扣器。
反时限动作是双金属片受热弯曲使脱扣器动作，瞬时动作是铁芯街铁机构带动脱扣器动作。
脱扣方式有热动、电磁和复式脱扣3种。
.
空气开关内部比较精密，原理却甚为简单。
它在入线和出线间串了个10几20圈的电感，电流足够时吸合带动机械杠杆而动作保护。
比较安全又不用换保险，是很好的推荐。
自动空气开关也称为低压断路器，可用来接通和分断负载电路，也可用来控制不频繁起动的电动机。
它功能相当于闸刀开关、过电流继电器、失压继电器、热继电器及漏电保护器等电器部分或全部的功能总和，是低压配电网中一种重要的保护电器。
自动空气开关具有多种保护功能(过载、短路、欠电压保护
等)、动作值可调、分断能力高、操作方便、安全等优点，所以目前被广泛应用。
结构和工作原理
自动空气开关由操作机构、触点、保护装置(各种脱扣器)、灭弧系统等组成。
自动空气开关工作原理图如
自动空气开关的主触点是靠手动操作或电动合闸的。
主触点闭合后，自由脱扣机构将主触点锁在合闸位置上。
过电流脱扣器的线圈和热脱扣器的热元件与主电路串联，欠电压脱扣器的线圈和电源并联。
当电路发生短路或严重过载时，过电流脱扣器的衔铁吸合，使自由脱扣机构动作，主触点断开主电路。
当电路过载时，热脱扣器的热元件发热使双金属片上弯曲，推动自由脱扣机构动作。
当电路欠电压时，欠电压脱扣器的衔铁释放。
也使自由脱扣机构动作。
分励脱扣器则作为远距离控制用，在正常工作时，
其线圈是断电的，在需要距离控制时，按下起动按钮，使线圈通电，衔铁带动自由脱扣机构动作，使主触点断开。
