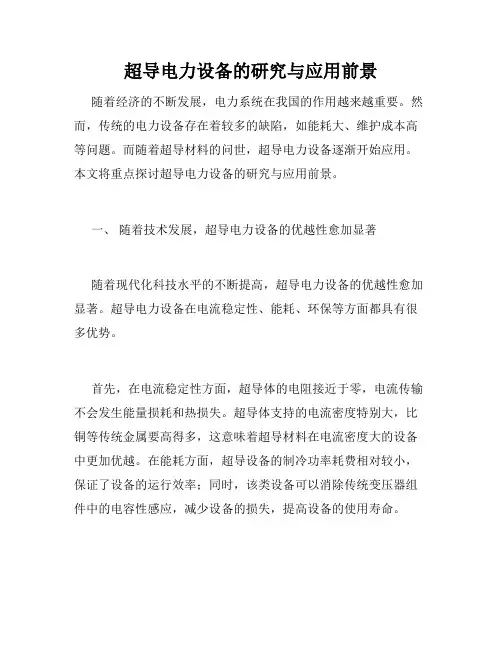

超导电力设备的研究与应用前景
超导电力设备的研究与应用前景随着经济的不断发展，电力系统在我国的作用越来越重要。
然而，传统的电力设备存在着较多的缺陷，如能耗大、维护成本高等问题。
而随着超导材料的问世，超导电力设备逐渐开始应用。
本文将重点探讨超导电力设备的研究与应用前景。
一、随着技术发展，超导电力设备的优越性愈加显著随着现代化科技水平的不断提高，超导电力设备的优越性愈加显著。
超导电力设备在电流稳定性、能耗、环保等方面都具有很多优势。
首先，在电流稳定性方面，超导体的电阻接近于零，电流传输不会发生能量损耗和热损失。
超导体支持的电流密度特别大，比铜等传统金属要高得多，这意味着超导材料在电流密度大的设备中更加优越。
在能耗方面，超导设备的制冷功率耗费相对较小，保证了设备的运行效率；同时，该类设备可以消除传统变压器组件中的电容性感应，减少设备的损失，提高设备的使用寿命。
其次，在环保方面，传统的电力设备通常需要大量的能源来运行，如果使用超导设备，则能够降低能源消耗和二氧化碳排放量。
此外，超导设备不会产生任何污染物，因此享有良好的立体设计和超声波成像等独特优势，适用于不断发展的高速列车和飞行器等设备领域。
二、超导电力设备的应用前景由于超导电力设备的诸多优越性，超导电力设备获得了广泛的研究和应用。
尤其是在最近几年，超导电力设备的应用前景越来越受到关注。
超导电力设备的应用领域有很多，主要涉及电力输配电、风力发电、海底电力传输等领域。
(一) 超导电力输配电技术超导电力输配电技术是近年来创新性的产物，该技术利用超导材料的独特性质，对变压器和电泵进行了重大的改进。
通过超导电缆将电流传输到目标地点，可实现传输距离的大幅延长，并可大大减少能源损耗。
超导电缆的使用不仅可以减少输电损耗，而且可以大大减少用于电力输配电的隔离器的数量和尺寸，使得输电线路更加紧凑、简洁，也更便于维修。
当然，由于超导材料的成本相对较高，因此，超导电缆应用技术还需要进一步的研究和推广，以便使其得到较广泛的应用。
变电运行分析报告6篇
变电运行分析报告6篇【第1篇】2023年7月变电运行实习报告范文回顾xxxx年，是成长、探索的阶段。
这一年来，通过现场工作与理论学习,充实了自己的专业素质。
工作、学习、生活的相辅相成，又是一个紧张、充实、多彩而进步的过程。
去年7月，根据公司安排，我有幸参加了市公司举办的安全运行培训班。
学习期间，先后参加了由教育处的集中培训学习，先后学习了《安全规程》、《运行规程》、《两票管理》、《调度规程》、《仿真培训》、《微机基础知识》、《现场急救》、《消防知识》、《继电保护》。
由高级技师赵忠义讲授的《安全规程》的学习中，通过一些真实违章的事故回顾使得我再一次认识到安全对于生产和个人生命安全的重要性。
《电业安全工作规程》是每一个电业工人的护身符，违章操作无异于飞蛾扑火。
违章导致如此严重的后果，不能说大家没有认识。
那么为什么又常有违章的事发生呢？我想有一个关键的问题就是：我们总是相信自己所谓的经验，原谅自己的疏忽，甚至放纵自己不遵规守纪的行为，最终，一足失成千古恨！让我们更加警醒，让我们更深刻地体会到只有关注安全。
生命璀璨夺目，美好无限，而不安全和事故却对生命进行着挑衅和肆无忌惮的吞噬和侵蚀；虽然，在天灾面前显现了人类在自然灾难面前的脆弱，那么，那些不讲安全的血和泪的事故的隐患，则是纯粹的人祸！正是无视安全，不遵章守纪，才对国家、集体、个人的财产和生命构成了一次又一次的威胁和伤害。
正是这些惨痛的事故，让千万个家庭失去欢笑的权利，让无数个母亲和孩子在号啕哭泣。
安全，是天伦，是亲情，是人性。
安全，只有安全，才能让我们远离那如泣如诉的痛苦和哀伤，安全，只有安全，才能让我们寻求快乐生活，得到平安幸福。
由高级技师王予生讲授的《运行规程》，学习中我在理论上用心钻研，熟记操作规程，实践上严格遵守运行规程，保证不发生误操事故，把工作中遇到的问题和取得的经验、注意的事项随时记下来，虚心向师傅、专工请教，虽然已经明白运行规程，但深知要想把运行专业学透学精，还需要时间的磨练、知识的积累，循序渐进。

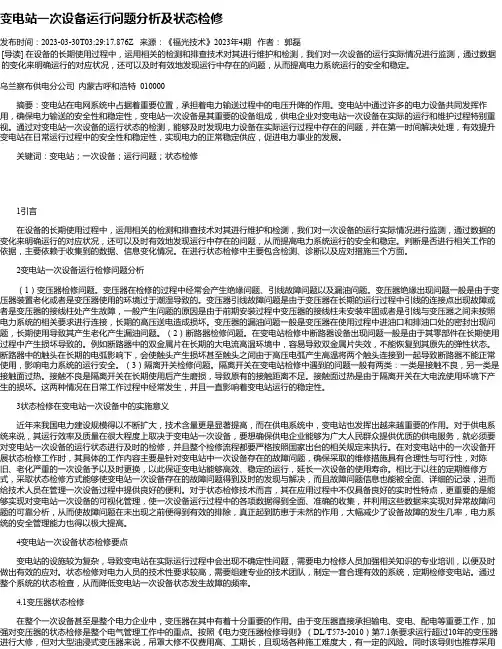

变电站一次设备运行问题分析及状态检修_2
变电站一次设备运行问题分析及状态检修发布时间：2023-03-30T03:29:17.876Z 来源：《福光技术》2023年4期作者：郭磊[导读] 在设备的长期使用过程中，运用相关的检测和排查技术对其进行维护和检测，我们对一次设备的运行实际情况进行监测，通过数据的变化来明确运行的对应状况，还可以及时有效地发现运行中存在的问题，从而提高电力系统运行的安全和稳定。
乌兰察布供电分公司内蒙古呼和浩特 010000摘要：变电站在电网系统中占据着重要位置，承担着电力输送过程中的电压升降的作用。
变电站中通过许多的电力设备共同发挥作用，确保电力输送的安全性和稳定性，变电站一次设备是其重要的设备组成，供电企业对变电站一次设备在实际的运行和维护过程特别重视。
通过对变电站一次设备的运行状态的检测，能够及时发现电力设备在实际运行过程中存在的问题，并在第一时间解决处理，有效提升变电站在日常运行过程中的安全性和稳定性，实现电力的正常稳定供应，促进电力事业的发展。
关键词：变电站；一次设备；运行问题；状态检修1引言在设备的长期使用过程中，运用相关的检测和排查技术对其进行维护和检测，我们对一次设备的运行实际情况进行监测，通过数据的变化来明确运行的对应状况，还可以及时有效地发现运行中存在的问题，从而提高电力系统运行的安全和稳定。
判断是否进行相关工作的依据，主要依赖于收集到的数据、信息变化情况。
在进行状态检修中主要包含检测、诊断以及应对措施三个方面。
2变电站一次设备运行检修问题分析（1）变压器检修问题。
变压器在检修的过程中经常会产生绝缘问题、引线故障问题以及漏油问题。
变压器绝缘出现问题一般是由于变压器装置老化或者是变压器使用的环境过于潮湿导致的。
变压器引线故障问题是由于变压器在长期的运行过程中引线的连接点出现故障或者是变压器的接线柱处产生故障，一般产生问题的原因是由于前期安装过程中变压器的接线柱未安装牢固或者是引线与变压器之间未按照电力系统的相关要求进行连接，长期的高压送电造成损坏。
变电站变电运行故障分析与处理
变电站变电运行故障分析与处理变电站是电力系统中重要的设施，它承担着电能的变换、输送和分配任务。
在变电站的运行过程中，由于各种原因可能会出现故障，这不仅对电网的正常运行造成影响，还可能对设备和人员造成损失。
及时分析和处理变电站的运行故障显得尤为重要。
本文将从变电站的常见故障类型、原因分析和处理方法等方面进行详细介绍。
一、变电站的常见故障类型1. 装置运行故障：包括变压器、断路器、隔离开关、避雷器、电容器等设备由于材料老化、绝缘破损、机械失效等原因导致的故障。
2. 线路故障：主要包括导线、绝缘子、电缆等输电线路由于外力破坏、雷击、污秽等原因造成的故障。
3. 控制保护故障：包括一次设备保护、二次设备保护、远动保护、自动装置等控制系统由于误动作、失灵等原因造成的故障。
4. 人为因素故障：包括操作失误、维护不当、设备误接等人为因素造成的故障。
这些故障类型是变电站在运行过程中常见的，变电站管理人员需要对这些故障类型有清晰的认识，以便能够及时有效地进行处理。
二、变电站故障原因分析1. 设备老化：变电站设备经过长时间的使用，材料老化、机械磨损等问题会逐渐显现，从而导致设备故障。
2. 环境因素：变电站设施处于室外，受到各种自然环境因素的影响，如风、雨、雷击、污秽等因素会导致设备出现故障。
3. 操作维护不当：变电站设备需要定期进行检修和维护，如果操作维护人员不按照规定操作，就会导致设备故障。
4. 设备质量问题：一些设备本身存在设计或制造缺陷，会在使用过程中逐渐显现故障。
5. 人为因素：操作人员的误动作、误操作等人为因素也是导致变电站故障的重要原因。
三、变电站故障处理方法1. 及时排除故障：一旦发现变电站设备出现故障，应立即排除故障点，并进行设备的隔离操作，避免造成更大的损失。
2. 进行设备检修：针对故障设备进行详细的检修，找出故障原因，修复故障设备，保证设备的正常运行。
3. 故障分析与处理记录：对发生的故障进行详细的分析和记录，为日后的类似故障处理提供经验，并对故障原因进行深入的研究，提出改进措施。
输变电设备运行情况汇报
输变电设备运行情况汇报尊敬的领导：根据我单位输变电设备的运行情况，特向领导汇报如下：一、设备运行总体情况。
我单位输变电设备在上个季度的运行情况总体稳定。
各变电站设备正常运行，无大型设备故障发生。
各变电站设备的运行参数均在正常范围内，未出现异常情况。
二、设备巡检情况。
上个季度，我单位加强了输变电设备的巡检工作。
定期对变电站设备进行巡视，及时发现并处理了一些潜在问题，确保了设备的安全运行。
同时，对设备的维护保养工作也得到了落实，确保了设备的长期稳定运行。
三、设备故障处理情况。
上个季度，我单位共发生了2起输变电设备故障，其中一起是由于设备老化导致的，另一起是由于外部因素引起的。
针对这两起故障，我单位迅速响应，组织人员进行了紧急处理，保障了电网的安全稳定运行。
四、设备改造升级情况。
为了提高输变电设备的运行效率和安全性，我单位上个季度对部分设备进行了改造升级。
通过改造升级，设备的运行效率得到了提高，同时也增强了设备的抗干扰能力，为电网的稳定运行提供了有力保障。
五、设备运行风险分析。
根据对输变电设备运行情况的分析，我单位认为目前设备运行存在的风险主要集中在设备老化、外部因素干扰等方面。
针对这些风险，我单位将进一步加强设备的巡检维护工作，加强设备改造升级工作，以降低设备运行风险，确保电网的安全稳定运行。
综上所述，我单位输变电设备的运行情况总体良好，但仍需加强设备的巡检维护工作，及时处理设备故障，降低设备运行风险，确保电网的安全稳定运行。
谨此汇报。
此致。
敬礼。
超导体及其应用
超导体及其应用超导材料，又称为超导体(superconductor)。
当某导体在一温度下，可使电阻为零而称之。
零电阻和抗磁性是超导体的两个重要特性。
使超导体电阻为零的温度，叫超导临界温度。
最初发现物体的超导现象是在1911年。
某些材料在极低的温度下，其电阻会完全消失，这令荷兰科学家卡?翁纳斯等人惊奇不已。
于是这以后，超导研究便成为一个重要课题。
关于超导体，科学家在不断的研究，因此也发现和创造出许多的超导材料例如1911年，荷兰物理学家卡莫林.昂内斯(H.Karmerligh-onnes)在莱顿(Leiden)实验室研究在极低温度下各种金属电阻变化时,首先发现水银(Hg)在4.2K 时电阻突然为零的现象(称为超导电性),揭开了超导研究的序幕.昂内斯由于1980年液化了氦和1911年超导现象的研究,获得了1913年度诺贝尔物理学奖.此后科学家们经过七十余年的努力,直到1986年初,已发现并制造出了解上千种超导材料,同时把金属及其合金超导材料的临界温度Tc(出现超导现象的温度)从4.2K提高到23.2K(1973年发现的NB3Ge化合物的Tc=23.2k,直到1985年一直保持着最高临界温度的记录),平均每年只获得0.253K的进展,然而在1986年却发生了突破.1986年1月,IBM苏黎世实验室的德国人贝德诺尔兹(J.G.Bednorz)瑞士人米勒(K.A.Muler)宣布发现可能达到Tc=35K的镧钡铜氧化物超导体。
超导体按不同条件可以分为不同种类例如.超导材料按其化学成分可分为元素材料、合金材料、化合物材料和超导陶瓷。
由温度的不同范围可分为高温超导体和低温超导体和常温超导体低温超导材料(low temperaturesuperconducting material) 具有低临界转变温度(Tc<30K)，在液氦温度条件下工作的超导材料。
分为金属、合金和化合物。
具有实用价值的低温超导金属是Nb( 铌 )，Tc 为9.3K已制成薄膜材料用于弱电领域。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
普吉变电站超导电力设备运行分析任安林;田密;字美荣;崔继斌【摘要】The 35kV/121MVA superconductor cable and 35kV/90MVA superconductor fault current limiter at Yunnan Puji substation of southern china power grid have put into operation more than 8 years and 4 years respectively.A lot of operation data and experience have been accumulated.After several years operation and long-term monitoring,the main electric parameters of superconductor cable are the stable as the first,such as DC resistance,insulation etc.Except the individual parameter is not the same as the original design,the main thermal parameters have been working consistently,the cooling system is basically normal for a long time.The open cooling system is designed for the superconductor fault current limiter,and the operation parameters and liquid nitrogen consumption are the same as designed.Because the liquid nitrogen cooling system and demonstration stage,the reliability of prototype model of superconductor power equipment is lower.Maintenance experience proves that the reliability of cooling system and the optimization of the whole system are the main aspects to determine the reliability of the HTS power devices.Data of operation,test and maintenance of the two sets of HTS power equipment are reported and analyzed in this article.It will provide important reference for the research and application of HTS power equipment.%云南普吉变电站运行着中国首条实用化的超导电缆和目前世界上容量最大的超导限流器,挂网运行分别已经达8年和4年,积累了丰富的运行数据和经验。
超导电缆多年的运行证明,其本体的直流电阻、绝缘等电气参数比较稳定,冷却系统运行基本稳定,各项非电气参数中除个别值与最初设定的有所不同外,其他均按最初的设计值长期运行。
超导限流器为开式制冷,系统运行参数和液氮消耗等与设计一致。
超导电力设备由于低温冷却系统的存在以及还处于研究示范阶段,故障率略高。
检修维护经验证明,冷却系统的可靠性和系统设计的优化是决定超导电力设备可靠性的两个主要方面。
本文对这两套超导电力设备的运行、试验和维护等数据进行的统计和分析,为后续超导电力设备的研发和应用提供了较好的借鉴参考意义。
【期刊名称】《电工技术学报》【年(卷),期】2012(027)010【总页数】5页(P86-90)【关键词】超导电缆;超导限流器;运行;测试;分析【作者】任安林;田密;字美荣;崔继斌【作者单位】北京云电英纳超导电缆有限公司,北京100176;北京云电英纳超导电缆有限公司,北京100176;云南电网公司昆明供电局,昆明650011;北京云电英纳超导电缆有限公司,北京100176【正文语种】中文【中图分类】TK0121 引言高温超导体从1986年发现以来，因之能在液氮气化温度下（77K）实现超导，就此使超导设备的工业化应用成为可能。
以美国、欧洲、日本、韩国等为首的工业发达国家和地区，更是制订了长远的发展超导技术的计划。
中国在超导电力应用方面也进行了积极的探索，通过关键技术研发，建设了多个示范工程项目。
中国第一组实用型35kV/2kA超导电缆系统自2004年4月在云南昆明市普吉变电站投入运行以来[1]，经受了各种运行工况的考验，是目前世界上输电量最多、运行时间最长的超导电缆。
2007年12月，同样由北京云电英纳超导电缆有限公司牵头研发的35kV/90MVA饱和铁心型超导限流在普吉变电站实现挂网运行[2]，是目前世界上挂网运行的电压等级最高、容量最大的超导限流器。
2 超导电力设备的运行状况云南昆明普吉超导电缆系统与变电站原2#变压器35kV出口线路并行，安装于372#和373#断路器之间，正常运行时取代原有变压器出口母线，对35kV沙郎线、普冶线、铜厂1、2、3回线、富民线、团钢线、电化厂线和平玻1、2回线等线路进行供电。
35kV三相饱和铁心型超导限流器安装于普吉变电站沙朗线的出口上，位于374#和375#断路器之间，并接于原341#断路器两端，限流器挂网正常运行时断开原有341#断路器。
图1为超导电缆和超导限流器的一次系统接线图[2,3]。
2.1 超导电缆35kV/2kA超导电缆系统由超导电缆本体、终端、制冷系统、监控保护系统四部分组成。
系统运行监控的主要电气指标有：电压（I段、II段母线）、电流、输电量，非电气指标有：液氮温度、压力和流量[4]。
2004年4月19日，该超导电缆正式并网试运行。
为了测试超导电缆的输电性能，初期试运行时，将三台主变接入了该回路，但由于变电站自身容量所限，超导电缆最高试运行电流为1 620A，长时间运行的连续电流维持在约1 450A[5]。
并网试运行结束后，超导电缆按照调度命令正常运行送电，持续运行电流在300～800A之间。
超导电缆经过几年的复杂气象条件的考验，本体依然呈现良好的输电性能。
图1 普吉变电站超导电缆和超导限流器一次系统接线图Fig.1 The primary system diagram of superconductor cable and fault current limiter in Puji substation图2 为2009年11月20日一天的超导电缆三相输电电流波形图，从图中可看出17时16分电流从720A快速跌落至500A左右。
连接超导电缆的母线电压监测值显示，变电站当时进行了35kV等级I段母线合闸，电流变化为线路切换导致。
图2 超导电缆输电电流波形图Fig.2 The transmission current of superconductor cable普吉超导电缆的冷却系统为闭式循环，液氮从B、C相流入，合流后从A相流回泵箱。
超导电缆出口温度曲线显示，液氮温度控制在74.5～78.5K之间（见图3）。
B、C相温度略有差异，是由于流量和热损耗等因素造成。
由于A相曲线是液氮回流进入冷箱前的最后一个测点，因此其温度最高。
图3 超导电缆出口温度曲线Fig3 The outlet temperature of superconductor cable普吉超导电缆液氮循环系统主要上传监控的压力信号共有3路，用于监测液氮泵出口压力（P1）、超导电缆液氮出口（P2）和入口压力（P3），传感器分别安装于液氮泵箱出口和电缆出入口处的真空液氮管内。
图4为超导电缆液氮循环压力曲线，其中液氮泵出口压力和电缆液氮入口压力较高，正常运行值为80～100kPa，电缆液氮出口压力正常运行值为60～90kPa。
冷却液氮从过冷箱流经B、C两相电缆，汇流进入A相，因此B、C相液氮流量基本相等，控制在420～560L/h，A相流量为840～1 120L/h。
图4 超导电缆液氮压力曲线Fig.4 The pressure of liquid nitrogen insuperconductor cable超导电缆经长期的各种工况运行，各项技术参数仍与刚并网时基本一致，个别数值如温区略微提高是在保证系统运行稳定前提下减少报警并节约能源的措施。
2.2 超导限流器35kV超导限流器主要由电抗系统、直流励磁系统、低温系统、监控保护等几部分构成。
图5为沙朗线即超导限流器交流绕组中一天内的电流变化情况。
由于该线路负荷较小，超导限流器日常稳态运行负荷电流并不大，基本在50～300A之间。
超导限流器的热损耗较低，因此经过优化选择，制冷系统采用了开式制冷，虽运行费用略高，但初投资低且可靠性高。
图5 35kV超导限流器交流绕组电流曲线（2008-6-14）Fig.5 The AC coil current of 35kV SFCL at Puji Substation超导限流器液氮液位控制在超导绕组上端面及超出其上的100mm范围内。
通过在杜瓦内相对应的两个高度放置测温电阻，监测其所测量的温度来对液位进行判断和控制。
应用测温装置控制液位，避免了低温液位计测量不准确且故障率较高的问题。
共设置了两组测温电阻，互为备用且通过对比分析后能确保测量的准确性。
当杜瓦内液氮液位低于下限时，杜瓦内下限温度会升高，任意一个下限温度大于84K时，系统将自动开始补液；当杜瓦内的任意一个上限温度小于86K时，补液停止。
图6显示了2008年9月27日上、下限温度计测量值。
可看到下限温度计温度在78K、上限温度计在153K附近波动，当液位逐渐降低至下限时，其中一个下限温度计温度上升到84K，自动补液阀开启，自动补液。
补液到上限温度计处，其中的一个上限温度计1温度快速下降至86K以下，自动补液阀关闭，停止补液。
当天内共补液两次，间隔约11h。
图6 35kV超导限流器上、下限温度曲线Fig.6 The upper and lower temperature of 35kV SFCL超导限流器低温系统杜瓦内压力波动与杜瓦补液动作基本一致。
图7为杜瓦内部一天时间内的压力变化曲线图。
