csa 标准中文版
CSA-加拿大标准协会标准
CSA－加拿大标准协会标准Z245.1－95管线管油、气工业系统和材料1999.10.25目录1.范围7.3冲击试验1.1总则 7.3.1电焊管(略)1.2尺寸、钢级、种类 7.3.2连续焊管1.2.1外径和壁厚 7.4弯曲试验1.2.2钢级 7.4.1程序1.2.3种类 7.4.2复验2参考标准7.5引导弯曲试验3定义7.5.1总则4一般要求7.5.2埋弧焊管(略)电焊管(略)4.1订货要求 7.5.3 4.1.1标准要求 7.6冲击试验－V型槽口4.1.2选择要求 7.6.1总则4.2连接性能 7.6.2试样尺寸(管体)4.2.1焊接性能 7.6.3试样形式、方向和位置(管体) 4.2.2安装方法 7.6.4复验4.3成型加工 7.7落锤撕裂试验4.4质保程序 7.7..1总则4.5符合性、追溯性 7.7.2方向和位置5 材料和制造7.7.3试样评估5.1钢的生产 7.7.4复验5.2脱氧 7.8硬度试验5.3坯5.4管的生产8.机械性能6化学试验要求8.1总则6.1总则 8.2拉伸性能6.2熔炼分析 8.2.1管体拉伸试验6.3成品分析 8.2.2焊管横向拉伸试验6.3.1总则 8.3朔性试验6.3.2频次 8.3.1总则6.3.3取样方法 8.3.2压扁试验6.3.4准备 8.3.3引导弯曲试验6.3.5复检 8.3.4弯曲试验6.4报告 8.4韧性试验－管体7.机械性能试验程序8.4.1频次7.1总则 8.4.2试验温度7.2拉伸试验 8.4.3种类1管韧性要求7.2.1总则 8.4.4种类2管韧性要求7.2.2屈服强度 8.4.5种类3管韧性要求7.2.3纵向拉伸试验 8.5韧性试验－焊接材料7.2.4横向拉伸试验 8.6硬度试验7.2.5焊管横－拉伸试验 8.7报告7.2.6复检9水压试验9.1水压试验要求 12.2.1连续焊管(略)9.2试验时间 12.2.2电焊管(略)9.3试验证明 12.2.3埋弧焊管(略)9.4试验压力 12.2.4焊管用板带端部对焊(略) 10尺寸、重量、长度12.2.5短管接头焊接10.1总则 12.2.6无缝管10.2外径 12.3操作资格证10.3壁厚 12.4射线检查(略)10.4重量 12.5超声波探伤10.5长度 12.5.1设备10.6直度 12.5.2相关标准10.7工厂连接 12.5.3校准10.7.1总则 12.5.4合格(限)10.7.2单接头 12.5.5报警(限)10.7.3双接头 12.5.6灵敏度10.7.4三倍接头 12.6电磁探伤10.8管端 12.6.1焊缝探伤10.8.1平管端管 12.6.2管体探伤10.8.2特殊管端管 12.7磁粉探伤11制造工艺、检查和偏差12.7.1程序11.1工厂检查 12.7.2设备11.2检查注意事项 12.7.3相关标准11.3 工厂准入 12.8渗透探伤11.4尺寸和重量的偏差13钢管缺陷修磨11.4.1管体外径偏差 13.1总则111.4.2管端外径偏差 13.2修磨11.4.3圆度 13.3补焊(略)11.4.4壁厚偏差 13.4焊接缺陷补焊程序(略) 11.4.5重量偏差 13.5焊接点补焊后测试(略) 11.4.6长度偏差14接管焊接程序11.5加工偏差 15标记和涂层11.5.1钝边偏差 15.1总则11.5.2埋弧焊管焊道(略) 15.2标记要求11.5.3埋弧焊管焊缝不正(略) 15.3标记位置和方法11.5.4埋弧焊管内、外焊道高(略) 15.4标记顺序11.5.5电焊管外焊边(略) 15.5涂层11.5.6电焊管内焊边(略) 16抗硫腐蚀性能11.5.7硬点附件：11.5.8焊缝位置A－钢管尺寸、重量和顺序号11.6缺陷B－管线管公称尺寸对照表12无损探伤C－破坏性试验要求12.1总则12.2检测方法Z245.1－95管线钢管1.范围1.1总则本标准包括用于油、气管线系统的无缝管、连续焊管、电焊管埋弧焊管注：(1)闪光焊管是通过电阻加热同时利用压力将相临边缘整体结合的方法制造的管材(2)低频是小于1KZ的频率1.2 尺寸、钢级和类别注：不是所有的尺寸、钢级、类别组合都适用，具体管子应执行规范具体条款.1.2.1标准包括公称外径：10.3mm～2032mm的管子，标准外径和壁厚将在表9.1 1.2.2本标准包括钢级从：172至550的管子，标准钢级在表8.1中给出.1.2.3 分类本标准包括以下种类管材：(a)种类Ⅰ－不要求提供管体韧性(b)种类Ⅱ－要求提供管体吸收功和剪切面积(c)种类Ⅲ－要求提供管体吸收功.2 .参照标准2.1参照标准应尽可能使用最新版本CSA 标准CAN/CSA－ISO 9000－1－94：质量管理和质量保正标准部分1：使用指南CAN/CSA－ISO 9000－2－94：质量管理和质量保正标准部分2：ISO90001、 ISO90002、ISO90003使用一般说明CAN/CSA－ISO 9001－94：质保体系CAN/CSA－ISO 9002－94：质保体系CAN/CSA－ISO 9003－94：质保体系Z662－94：油、气管线系统ANSI标准：B1.20.1－1983(R1992)：一般用途管螺纹API 规范：Q1－1994 ：质量程序规范5L3－1996：管线管落锤撕裂试验推荐做法ASTM 标准：A370－96：机械性能试验A751－95：化学分析E18－94：洛氏硬度E29－93a ：试验数据的有效数字符合性标准E92－82：维氏硬度E94－93：射线探伤指导E140－95：标准硬度转换表E142－92：射线试验质量控制方法E165－92：液体渗透试验方法E384－89：材料的显微硬度E709－91：磁粉探伤标准E747－90：射线探伤质量控制E1025－84：射线探伤CGSB标准CAN/CGSB－84. 9712－95：无损探伤人员资格证书ISO标准1027－1983(E)：射线探伤5579－1985：射线探伤NACE标准TM0284－87：管线管和压力容器钢抗氢致开裂性能试验3定义(略)4一般要求4.1产品订货要求4.1.1标准要求下列要求应在定单中注明：(a)CSA标准的版本号(b)重量(c)钢级(d)种类(e)Ⅱ、Ⅲ类管规定的试验温度(f)生产方法(g)外径(h)壁厚(i)长度(j)管端加工(k)交货期限和装运说明注：(1)管尺寸、重量、钢级、顺序号的关系见附件(OD≤323.9mm)(2)OD＞323.9mm见附件B(3) 破坏性试验要求见附件C4.1.2选择要求订货单应包括如下选项：(a)钢的制造方法和铸造方法(见5.1)(b)板带轧机形式(焊管)(c)扩管(d)焊管弯曲试验(e)对于Ⅱ、Ⅲ类管吸收功的增加值(见8.4.4.2和8.4.5.2)(f)焊接金属韧性(见8.5)(g) 水压试验压力提高(见9.1)(h) 提供连接管要求(见10.7.1)(i) 一个定单中连接管最大量(见10.7.2见10.7.4)(j) 管端(见10.8.1.2)(k) 焊管修平(见10.8.1.6)(l) 涂层(见15.5)(m) 抗硫腐蚀性能要求(见16)(n) 用户工厂检查(o) 抗氢致开裂性能试验(见16.7)注：下列为协议条款(p)长度(见10.5和表11.4)(q) 标记位置(见15.3)4.2连接性能4.2.1焊接性能一般焊接性能取决于管的化学成分和机械性能、管端尺寸焊接方法和焊接条件按CSAZ662标准要求进行焊接时钢管应具有良好的焊接性能。
csa标准7中文版

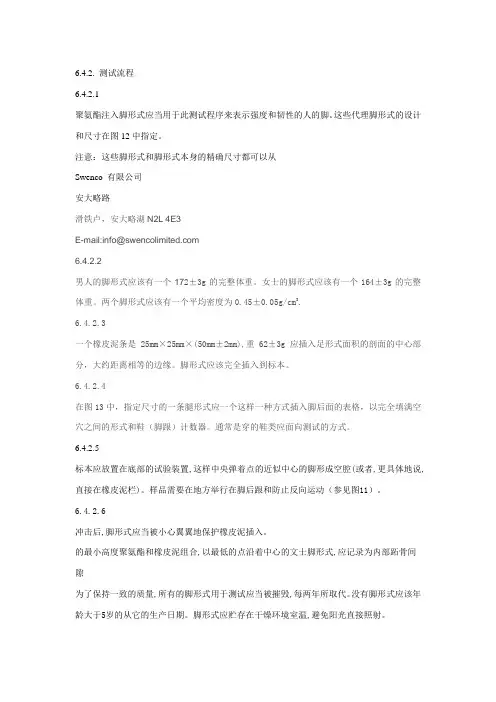

6.4.2. 测试流程
6.4.2.1
聚氨酯注入脚形式应当用于此测试程序来表示强度和韧性的人的脚。
这些代理脚形式的设计和尺寸在图12中指定。
注意：这些脚形式和脚形式本身的精确尺寸都可以从
Swenco 有限公司
安大略路
滑铁卢，安大略湖N2L 4E3
E-mail:info@
6.4.2.2
男人的脚形式应该有一个172±3g的完整体重。
女士的脚形式应该有一个164±3g的完整体重。
两个脚形式应该有一个平均密度为0.45±0.05g/cm3.
6.4.2.3
一个橡皮泥条是25mm×25mm×(50mm±2mm),重62±3g应插入足形式面积的剖面的中心部分，大约距离相等的边缘。
脚形式应该完全插入到标本。
6.4.2.4
在图13中，指定尺寸的一条腿形式应一个这样一种方式插入脚后面的表格，以完全填满空穴之间的形式和鞋（脚跟）计数器。
通常是穿的鞋类应面向测试的方式。
6.4.2.5
标本应放置在底部的试验装置,这样中央弹着点的近似中心的脚形成空腔(或者,更具体地说,直接在橡皮泥栏)。
样品需要在地方举行在脚后跟和防止反向运动（参见图11）。
6.4.2.6
冲击后,脚形式应当被小心翼翼地保护橡皮泥插入。
的最小高度聚氨酯和橡皮泥组合,以最低的点沿着中心的文士脚形式,应记录为内部跖骨间隙
为了保持一致的质量,所有的脚形式用于测试应当被摧毁,每两年所取代。
没有脚形式应该年龄大于5岁的从它的生产日期。
脚形式应贮存在干燥环境室温,避免阳光直接照射。
csa标准9中文版

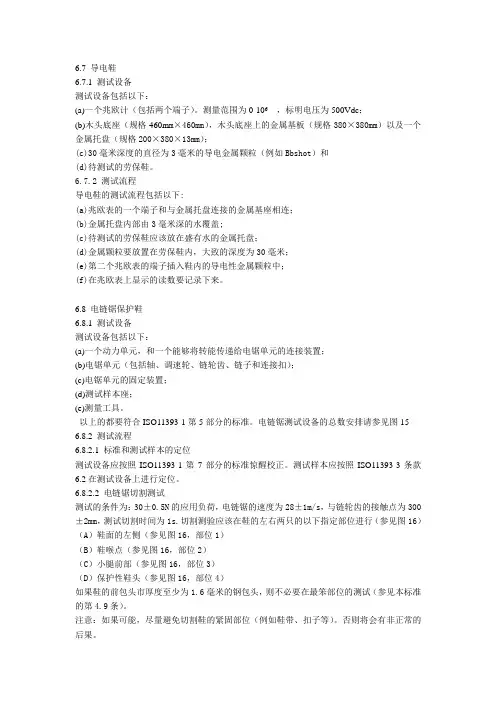

6.7 导电鞋6.7.1 测试设备测试设备包括以下：(a)一个兆欧计（包括两个端子）。
测量范围为0-106，标明电压为500Vdc；(b)木头底座（规格460m m×460mm），木头底座上的金属基板（规格380×380mm）以及一个金属托盘（规格200×380×13mm）；(c)30毫米深度的直径为3毫米的导电金属颗粒（例如Bbshot）和(d)待测试的劳保鞋。
6.7.2 测试流程导电鞋的测试流程包括以下:(a)兆欧表的一个端子和与金属托盘连接的金属基座相连；(b)金属托盘内部由3毫米深的水覆盖;(c)待测试的劳保鞋应该放在盛有水的金属托盘；(d)金属颗粒要放置在劳保鞋内，大致的深度为30毫米；(e)第二个兆欧表的端子插入鞋内的导电性金属颗粒中；(f)在兆欧表上显示的读数要记录下来。
6.8 电链锯保护鞋6.8.1 测试设备测试设备包括以下：(a)一个动力单元，和一个能够将转能传递给电锯单元的连接装置；(b)电锯单元（包括轴、调速轮、链轮齿、链子和连接扣）；(c)电锯单元的固定装置；(d)测试样本座；(e)测量工具。
以上的都要符合ISO11393-1第5部分的标准。
电链锯测试设备的总数安排请参见图15 6.8.2 测试流程6.8.2.1 标准和测试样本的定位测试设备应按照ISO11393-1第7部分的标准惊醒校正。
测试样本应按照ISO11393-3条款6.2在测试设备上进行定位。
6.8.2.2 电链锯切割测试测试的条件为：30±0.5N的应用负荷，电链锯的速度为28±1m/s，与链轮齿的接触点为300±2mm，测试切割时间为1s.切割测验应该在鞋的左右两只的以下指定部位进行（参见图16）（A）鞋面的左侧（参见图16，部位1）（B）鞋喉点（参见图16，部位2）（C）小腿前部（参见图16，部位3）（D）保护性鞋头（参见图16，部位4）如果鞋的前包头市厚度至少为1.6毫米的钢包头，则不必要在最笨部位的测试（参见本标准的第4.9条）。
csa标准4中文版
6.2.1.3. 测试流程6.2.1.3.1所有样本都必须在室温条件下进行撞击测试。
然而按照条款6.1.3的规定，有一半的样本应该在室温－18±2℃的条件下进行撞击测试。
6.2.1.3.2样本应该放在测试装置的基座上，撞击物的中心位置应该正对着鞋头的中心位置，在鞋头后边缘前的13毫米处。
在所有情况下，撞击物的中心点应位于保护性鞋头内前边后部至少25毫米处（参见图7）。
样本要按照图6所示，用夹子固定。
拧紧的螺栓夹一个2.0±0.5N·m 的转矩，当螺栓在接近碰撞点4.0±0.5N·m的时候，从撞击点来看，螺栓与槽是最远的。
当螺栓与槽坐落在两个极端的立场的时候，内插的转矩应在这两个限制之间。
6.2.1.3.3在室温条件下，黏土做的模型应呈垂直圆柱状，放置在保护性鞋头刚刚国后边的下面。
黏土模型要有脚趾头的模型，与鞋上方的拱形、保护性鞋头的后边和内鞋底相接触。
位置固定好之后，黏土圆柱的直径应为25毫米。
6.2.1.3.4撞击测试以后，黏土填充物要小心地从鞋头中取出来，应该测量模型的最低高度。
这个数据记为鞋头内部空间。
（参见表格2）注意：在黏土模型的表面可以放上一小块蜡纸或其它不粘的薄纸，可以避免模型粘住鞋的内里和内衬。
6.2.2. 黏土测试质量的规格要求6.2.2.1作为测试模型的黏土应该按照6.2.2.2至6.2.2.4间条款的要求进行测试。
测试频率应不低于每六个月一次。
6.2.2.2测试用的黏土应制成圆柱形，直径35±2mm，重量50±2g，在室温条件下应至少放置24小时。
6.2.2.3黏土圆柱模型应放置在撞击测试装置的鞋头基座的正中心位置（参见图7）。
一个规格为75×75×44mm的木制物，中间有一个直径25mm深度25mm的槽，木制物放在测试装置撞击物撞击头的上面（参见图8）。
测试装置的撞击头应该缓慢地下落，直至木制物接触到黏土圆柱。
csa标准2中文版12
7.8 防滑鞋
作为防滑鞋（防滑）应达到六平均系数的摩擦测试（符合6.9条款）无论是在包装或贴在鞋上的标签。
在测试中，达到六平均系数的摩擦测试应该包括在产品信息表上指定的每双鞋。
数据也应该显示在盒子/箱子的标签上。
这六个值代表了摩擦系数的量化，对脚跟和鞋底的扁平的唯一的两个主要滑动表面测试：不锈钢和方砖的。
以下是一个为滑动阻力性能的声明所提供的建议表：
“本鞋已通过测试，符合CSA Z195的防滑要求。
以下平均摩擦系数，在特定的测试条件下达到要求:
湿不锈钢——后跟摩擦系数——平面摩擦系数
湿缸砖——后跟摩擦系数——平面摩擦系数
干缸砖——后跟摩擦系数——平面摩擦系数
另外，一个用户声明到“寻求鞋类制造商或分销商的建议，关于适当的应用程序基于测试结果“应当包括鞋吊牌、包装或提供给每双鞋的一个产品信息表。
接线端子CSA标准C22.2 No.158-1987(中文版)
加拿大标准协会（CSA）C22.2 第158号标准文件通用条款第四号说明C22.2 No. 158-19871992年7月有关接线端子的CSA标准：C22.2 No.158-1987，出版于1987年，共有26页组成，每一页标注的日期都为1987年12月。
并于1989年5月和1991年2月以替换页的形式出修订版。
（详见第二和第三号通用条款说明）如阁下尚无第二号和第三号通用条款说明，请即联络CSA标准销售人员。
技术会员会对于（标准）修改的内容，涉及1.1条款，5.2条款和6.6.1条款以及表单1，删除了6.9条款，表单9被正式批准并合并到附件的替换页中。
CSA C22.2 No. 158-1987标准现有以下页面组成：日期标注为1987年12月的第5-8页和第23-26页；日期标注为1989年5月的第19-20页；日期标注为1991年2月的第13，14，17和18页，以及日期标注为1992年7月的第3，4，9-12，15，16和第22页。
替换页已包含在您所用的CAS标准的副本中；替换页仅供参考。
通用条款第三号说明C22.2 No. 158-19871991年2月有关接线端子的CSA标准：C22.2 No.158-1987，出版于1987年，共有26页组成，每一页标注日期都为1987年12月。
以替换页形式的修订版于1989年5月出版（见第二号通用条款说明）。
*如阁下尚无第二号通用条款说明，请即联络CSA标准销售人员。
修改的内容涉及到1.1条款，3.2.1条款，4.9.2条款，4.9.7条款和表单1，表单3，增加4.9.8条款，4.10条款，5.6条款，并正式批准6.12条款。
以上条款和修正的内容以及第5.2条款合并到附件的替换页中。
CSA C22.2 No. 158-1987标准现有以下页面组成：日期标注为1987年12月的第1，2，5-8页，第21-26页日期标注为1989年5月的第19和20页；日期标注为1991年2月的第3，4，9-15页，以及第16-18页。
[指南]csa标准10中文版
![[指南]csa标准10中文版](https://img.taocdn.com/s3/m/31a1ddf5534de518964bcf84b9d528ea81c72fc2.png)
6.9 防滑鞋按照ISO 13287的标准，作为鞋类标识的滑动抵制（防滑）或提供抗滑鞋底和鞋跟的测试，应用蒸馏水在一下测试表面：(a)不锈钢；(b)缸砖。
另外，鞋的测试应该在干燥的方砖上，按照ISO13287的标准来测试。
注意：（1）ISO 13287标准的测试方法是利用SA TRA滑测试设备或其它设备，也可以用来测试滑性能在其他测试表面和也其他滑动剂（例如油、油脂、清洁剂等等）。
这样也可以进行其他的测试，以满足用户的需求。
(2)缸砖的一个来源是SA TRA技术中心（温德姆，天福镇北安普敦郡，凯特灵，NN16 8SD 英国）。
七、标志和标签7.1 制造商的标识每双鞋或靴子中，至少有一只应该在醒目的位置永久性含有以下标志：（a）两者之中的任何一个（ⅰ）制造商或列名这的名称或者商标；或者(ⅱ)制造商的商业名称和认证机构的身份证号码（如果需要认证）；和（b）制造日期（年、月、日，可以用日期编码）。
7.2.1一级防护劳保鞋有保护性鞋底的一级防护劳保鞋（有或没有跖骨防护）的标志应为绿色的等边三角形，边长不低于20毫米，缝在或用其它方法固定在右脚鞋或靴的上鞋帮或鞋舌部位，以标明该鞋提供底板保护和一级脚趾防护（参见图17）。
三角绿标应该是永久性的，其材料应该是与鞋的材料相容的。
如果通过认证机构的识别，符合本标准的认证，那么三黄绿标上应永久性标明注册认证机构的识别标志。
7.2.2鞋只提供一级脚趾保护（没有鞋底保护）应当标明三角蓝标，测量大约15mm×12mm，缝制，压花，或永久连接到正确的引导或鞋舌头上或在一个非常显眼的位置（参见图17）。
如果符合已获得认证组织的标准，那么三角蓝色标应永久标记注册识别标志或标志的认证组织。
7.3 二级防护劳保鞋7.3.1有保护性鞋底的二级防护劳保鞋（有或没有跖骨防护）的标志应为绿色的等边三角形，边长不低于20毫米，缝在或用其它方法固定在右脚鞋或靴的上鞋帮或鞋舌部位，以标明该鞋提供底板保护和二级脚趾防护（参见图17）。
csa标准2中文版16
4.4.2
跖骨防护必须和劳保鞋是一个整体。
4.4.3
跖骨防护嵌入劳保鞋以后，鞋子可以自如地系鞋带和松鞋带，如果鞋子有鞋带的话。
4.4.4
跖骨防护嵌入劳保鞋以后，跖骨保护必须叠于脚趾保护之上。
4.5 后跟
4.5.1
后跟的高度，在后跟的前部量，从地面到鞋底上面的高度不可超过60mm。
4.5.2
制造出来的鞋子或靴子，当放到一个水平面上时，鞋的后跟不可以低于脚的圆形部位的高度。
4.6 抗电击鞋
抗电击鞋的鞋底和后跟的外表面不可以被导体或可能的导电物（例如改锥、铁钉、订书钉、线头或其它纺织物）击穿。
在干燥的条件下，抗电击鞋应该能够达到本标准在5.4条规定的电压和电流要求。
注意：
（1）这种导电鞋的鞋底和后跟应该有足够的厚度，以保证在正常的使用和磨损条件下，穿鞋人不会暴露于导体或可能的导电物。
（2）在潮湿的条件下，抗电击鞋可能不会达到测试要求。
4.7 防静电鞋
制造出来的防静电鞋，需达到本标准在5.5条规定的防静电标准要求。
4.8 导电鞋
制造出来的导电鞋，需达到本标准在5.6条规定的导电标准要求。
4.9 电链锯保护鞋
电链锯保护鞋内需嵌入一个厚度不低于1.6mm的钢包头防护或者按照本标准第5.7条规定的防护标准制作。
除此之外，一级防护电链锯保护鞋需达到第5.1条规定的脚趾保护，二级防护电链锯保护鞋需达到第5.2条规定的底板防护要求。
