循环泵安装说明

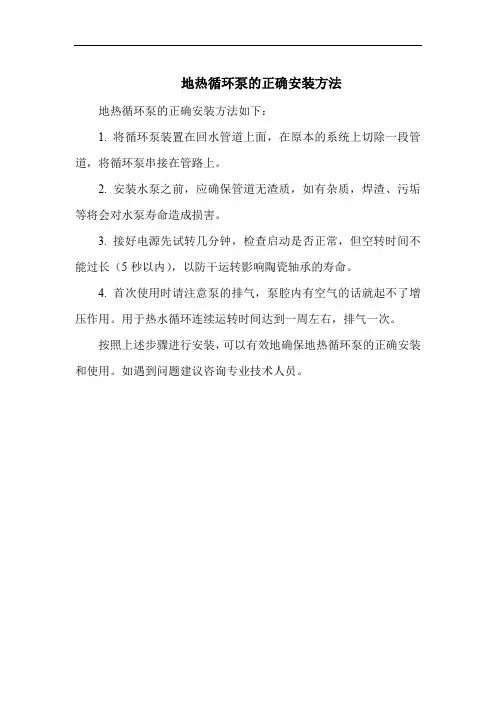

地热循环泵的正确安装方法
地热循环泵的正确安装方法
地热循环泵的正确安装方法如下：
1. 将循环泵装置在回水管道上面，在原本的系统上切除一段管道，将循环泵串接在管路上。
2. 安装水泵之前，应确保管道无渣质，如有杂质，焊渣、污垢等将会对水泵寿命造成损害。
3. 接好电源先试转几分钟，检查启动是否正常，但空转时间不能过长（5秒以内），以防干运转影响陶瓷轴承的寿命。
4. 首次使用时请注意泵的排气，泵腔内有空气的话就起不了增压作用。
用于热水循环连续运转时间达到一周左右，排气一次。
按照上述步骤进行安装，可以有效地确保地热循环泵的正确安装和使用。
如遇到问题建议咨询专业技术人员。

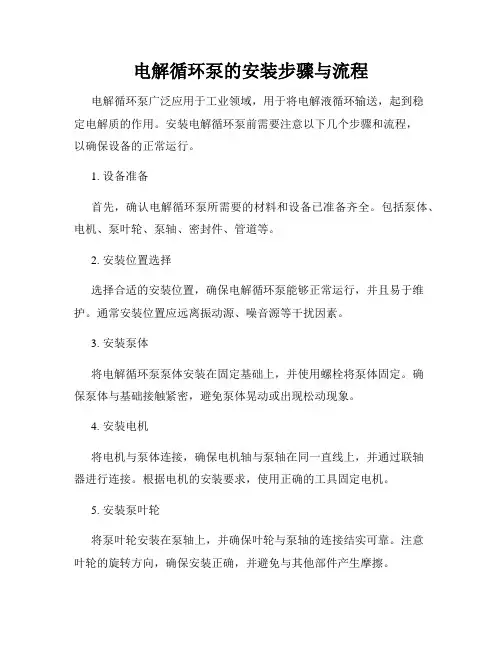

电解循环泵的安装步骤与流程
电解循环泵的安装步骤与流程电解循环泵广泛应用于工业领域，用于将电解液循环输送，起到稳定电解质的作用。
安装电解循环泵前需要注意以下几个步骤和流程，以确保设备的正常运行。
1. 设备准备首先，确认电解循环泵所需要的材料和设备已准备齐全。
包括泵体、电机、泵叶轮、泵轴、密封件、管道等。
2. 安装位置选择选择合适的安装位置，确保电解循环泵能够正常运行，并且易于维护。
通常安装位置应远离振动源、噪音源等干扰因素。
3. 安装泵体将电解循环泵泵体安装在固定基础上，并使用螺栓将泵体固定。
确保泵体与基础接触紧密，避免泵体晃动或出现松动现象。
4. 安装电机将电机与泵体连接，确保电机轴与泵轴在同一直线上，并通过联轴器进行连接。
根据电机的安装要求，使用正确的工具固定电机。
5. 安装泵叶轮将泵叶轮安装在泵轴上，并确保叶轮与泵轴的连接结实可靠。
注意叶轮的旋转方向，确保安装正确，并避免与其他部件产生摩擦。
6. 安装密封件根据泵体和泵轴的结构，选择合适的密封件进行安装。
确保密封件与泵体、泵轴接触均匀，防止泄漏。
7. 安装管道安装入口管道和出口管道，并固定在合适的位置。
注意管道的连接是否紧密，防止泄漏，确保电解液能够顺利流通。
8. 连接电源连接电解循环泵的电源，确保电源线路与电机连接正确，并进行接地保护。
在连接电源前，检查线路是否正常，避免电气故障。
9. 调试与测试确认安装完成后，进行设备的调试与测试。
检查泵体、电机、管道等部件是否运行正常，并观察是否有异常噪音或泄漏现象。
10. 运行与维护当电解循环泵已经安装并完成调试后，开始正式投入运行。
定期对设备进行维护保养，注重润滑、清洗等工作，确保设备的正常运行。
总结：电解循环泵的安装步骤与流程包括设备准备、安装位置选择、泵体安装、电机安装、泵叶轮安装、密封件安装、管道连接、电源连接、调试与测试、运行与维护。
在安装过程中，需要注意部件的正确连接、紧固度、电源线路的接地保护等问题，以确保设备的正常运行。
家用地暖循环泵使用方法
家用地暖循环泵使用方法
家用地暖循环泵是一种用于地暖系统的循环泵，它的作用是将热水循环到地暖管道中，以保持室内温度的稳定。
以下是家用地暖循环泵的使用方法：
1. 安装：首先，需要将家用地暖循环泵安装在地暖系统的回水管上，通常是在热水器或锅炉的出口处。
安装时需要注意循环泵的方向，确保水流方向与泵的箭头方向一致。
2. 连接电源：将循环泵的电源线连接到电源插座上，并确保电源插座符合泵的电压要求。
3. 调节温度：打开地暖系统的温控器，将温度调节到适宜的温度。
循环泵会根据温控器的指令自动启动或停止。
4. 调节流量：循环泵通常具有调节流量的功能，可以根据需要调节泵的流量。
调节流量可以通过泵上的调节旋钮或遥控器来实现。
5. 维护保养：定期对循环泵进行维护保养，例如清洗过滤器、检查电源线和插头等。
如果发现泵有异常情况，应及时联系专业人员进行维修。
家用地暖循环泵的使用方法可能因品牌和型号而有所不同，因此在使用前应仔细阅读产品说明书，并按照说明书上的操作方法进行操作。
同时，循环泵的安装和维护需要由专业人员进行，以确保安全和有效性。
地热循环泵安装方法
地热循环泵安装方法
地热循环泵（Ground Source Heat Pump，GSHP）是一种利用地下温度进行空气调节和供热供冷的系统。
以下是一般地热循环泵的安装方法的基本步骤：
1. 勘察和设计：在安装地热循环泵之前，进行地质勘察，确定地下热源的温度分布和地质条件。
然后，根据建筑的需求设计系统。
2. 地埋管敷设：地热循环泵的关键部分是地埋管道系统，通过这些管道传递地热。
地埋管可以埋设在地下水平或垂直的回路中。
垂直管道适用于空间有限的地方，而水平管道适用于较大的土地面积。
管道埋设深度通常在1.5米到3米之间。
3. 地热循环泵主机安装：安装地热循环泵主机，通常安装在室内。
主机负责循环泵送工质（一般是水和抗冻液的混合物）通过地埋管道，实现地下温度的吸热和散热。
4. 水泵和循环系统安装：安装水泵和相关的循环系统，以确保工质能够在地埋管道和主机之间流动。
5. 室内机组安装：如果是用于供热和供冷，需要安装室内机组。
这通常是一个类似于空调机组的设备，用于在建筑内分发热量或冷却。
6. 系统连接：将地埋管道系统、主机、水泵和室内机组等各个部分进行连接。
确保管道和电气连接牢固可靠。
7. 系统测试和调试：在投入使用之前，对地热循环泵系统进行测试和调试，确保各个部分协调工作，系统运行正常。
8. 系统监控：安装系统监控设备，可以实时监测系统的运行状态，以便及时发现和解决问题。
请注意，地热循环泵的安装过程可能会因系统类型、地理环境和建筑需求而有所不同。
因此，最好在安装前请专业人士进行详细的设计和规划。
同时，确保遵守当地的法规和安全标准。
循环泵安装方法
循环泵安装方法循环泵是工业生产中常用的设备，它能够将液体循环输送，广泛应用于化工、石油、冶金、电力等行业。
正确的安装方法对于循环泵的正常运行至关重要。
下面将介绍循环泵的安装方法，希望能对大家有所帮助。
1. 确定安装位置。
首先，需要确定循环泵的安装位置。
安装位置应该选择在通风良好、操作方便的地方，同时要考虑到设备的重量和振动情况。
另外，还需要留出足够的空间进行维护和维修。
2. 安装基础。
在确定好安装位置后，需要进行基础的安装工作。
首先要确保安装基础平整、牢固，能够承受循环泵的重量和振动。
在安装基础上还需要进行防水处理，以防止地下水对设备的影响。
3. 安装支架。
接下来是安装支架，支架的选择应该符合循环泵的型号和重量要求。
安装支架时要注意支架的水平度和垂直度，以确保循环泵的安装稳固。
4. 连接管道。
在安装支架完成后，需要进行管道的连接工作。
首先要根据循环泵的进出口尺寸选择合适的管道和接头，然后进行管道的连接和固定。
在连接管道时，要确保管道的密封性和稳固性，以免发生泄漏和振动。
5. 安装电机。
循环泵的电机安装也是非常重要的一步。
在安装电机时，要确保电机与循环泵轴线保持一致，同时要根据电机的额定功率和电压进行正确的接线。
6. 调试设备。
在完成以上安装工作后，需要进行设备的调试工作。
首先要检查设备的各个连接部位是否牢固，然后进行设备的空载试运行，观察设备是否正常运转，有无异常噪音和振动。
7. 安装辅助设备。
最后是安装循环泵的辅助设备，如阀门、压力表等。
这些辅助设备的安装位置和连接方式也需要根据实际情况进行合理安排。
以上就是循环泵的安装方法，正确的安装方法能够保证设备的正常运行，延长设备的使用寿命。
希望以上内容能够对大家有所帮助，谢谢阅读！。
空气能热水器循环泵安装方法
空气能热水器循环泵安装方法
空气能热水器的循环泵安装方法如下：
1. 确定安装位置：循环泵一般安装在空气能热水器的热水循环管路上，通常靠近热水器的出水口附近。
2. 准备安装工具和材料：安装循环泵需要准备螺丝刀、扳手、胶管、阀门等工具和材料。
3. 关闭主电源：在安装之前，务必关闭空气能热水器的主电源，以免发生电流泄露的危险。
4. 选择合适的接口：根据循环泵和热水循环管路的接口规格，选择合适的连接方式和接口。
5. 确定方向和位置：根据循环泵的使用要求，确定循环泵的流向和位置。
一般来说，循环泵的箭头标识指示了水的流向，应将其安装在水流方向与箭头标识相同的位置上。
6. 连接管路：将胶管连接到热水循环管路和循环泵的接口上，并使用扳手固定好。
7. 安装阀门：在循环泵的进水口和出水口之间安装阀门，以便后续维护和操作时能够隔离循环泵。
8. 固定循环泵：使用螺丝刀固定循环泵，确保其稳定性和安全性。
9. 检查和测试：完成安装后，检查所有连接是否牢固，确保没有渗漏。
打开空气能热水器的主电源，测试循环泵是否正常工作。
10. 调整流量：根据实际需要，调整循环泵的流量大小，以便达到热水循环的要求。
请注意，在进行安装过程中，应遵守相关安全规范，并根据具体产品的安装说明进行操作。
如果您不确定自己的安装能力，建议请专业人士进行安装。
空气能热水器循环泵安装方法
空气能热水器循环泵安装方法空气能热水器循环泵的安装方法可以分为以下几个步骤：1. 确定安装位置：首先需要确定循环泵的安装位置，一般建议选择离热水器较近的地方，比如在热水器底部或侧面。
同时还需要确保安装位置的空间足够，便于日后的维修和保养。
2. 准备安装工具和材料：在开始安装之前，需要准备好所需的安装工具和材料，包括扳手、螺丝刀、螺丝等。
3. 关闭热水器电源：在安装之前，必须确保热水器的电源已经关闭，以免发生电击事故。
4. 选择合适的连接方式：根据实际情况选择合适的连接方式，可以是直接与热水器相连，也可以是通过管道连接。
无论采用哪种方式，都需要确保连接牢固，不漏水。
5. 安装支架：根据循环泵的尺寸和重量选择合适的支架，将其固定在热水器上或墙壁上。
支架应该稳固，能够承受循环泵的重量。
6. 连接管道：根据循环泵的进出水口位置，选择合适的管道连接方式。
一般情况下，进水口位于循环泵的底部，出水口位于顶部。
确保管道连接紧密，无漏水。
7. 接通电源：在完成上述步骤后，可以接通热水器的电源，但在此之前需要检查一下所有的连接是否牢固，以免发生漏电或短路等安全事故。
8. 启动循环泵：接通电源后，可以启动循环泵。
通常情况下，循环泵会自动运行，并且可以通过控制面板进行调节。
在启动后，可以检查一下循环泵是否工作正常，是否有异常噪音或振动。
9. 调节水流量和循环间隔：根据实际需求，可以通过调节循环泵的水流量和循环间隔来达到最佳的效果。
一般情况下，水流量越大，循环间隔越短，热水的供应速度就越快，但同时也会消耗更多的能源。
10. 定期检查和保养：安装完成后，需要定期检查循环泵的工作状态，以及管道连接是否正常。
同时还需要定期清洗循环泵和更换滤网等配件，保持循环泵的正常运行。
总之，空气能热水器循环泵的安装需要注意选择合适的安装位置，正确连接管道，保证连接牢固，正确接通电源，启动循环泵，并适时调节水流量和循环间隔。
此外，还需要定期检查和保养循环泵，以保证其正常工作。
循环泵的安装方法
循环泵的安装方法
循环泵是一种用于循环输送液体的机械设备，广泛应用于工业、农业、建筑等领域。
正确安装循环泵可以确保其正常运行和长期使用寿命。
以下是循环泵的一般安装方法：
1. 选择安装位置：循环泵应安装在干燥、通风、无腐蚀性气体和灰尘的地方。
同时，要确保安装位置便于维护和操作。
2. 安装基础：根据循环泵的尺寸和重量，选择适当的基础进行安装。
基础应平整、坚固，并能够承受循环泵运行时的振动和重量。
3. 连接管路：将循环泵的进口和出口与管路连接。
在连接管路时，要确保管路连接牢固，无泄漏。
4. 电气连接：根据循环泵的电气要求，将电源线连接到电源插座或控制柜。
在电气连接时，要确保电源线连接正确，接地可靠。
5. 调试：在安装完成后，对循环泵进行调试。
调试内容包括检查泵的转向、检查泵的运行电流、检查泵的进出口压力等。
6. 试运行：在调试完成后，进行试运行。
试运行时间一般为 2-4 小时，期间要观察泵的运行情况，检查有无异常声音、振动、泄漏等。
7. 维护保养：循环泵安装完成后，要定期进行维护保养，包括清洗泵的过滤器、检查泵的机械密封、更换润滑油等。
需要注意的是，循环泵的安装方法可能因泵的类型、规格和使用环境的不同而有所差异。
在安装循环泵之前，应仔细阅读循环泵的安装手册，并按照手册的要求进行安装。
如果你不确定如何安装循环泵，建议咨询专业人士或循环泵制造商的技术支持人员。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、概述1200HLBK-220型泵为立式不可调斜流泵，供输送清水或物理、化学性质类似于水的其它液体，输送液体的温度不超过60℃，可用作水厂提升水泵、电厂循环水泵等。
1.1、水泵型号意义1200HLBK-201200—水泵排出口直径为1200mmHLB——水泵结构型式为立式不可调斜流泵K———转子部件可抽出20——设计点扬程为20m1.2、水泵参数（设计点）流量：Q=10800～12310～15624m3/h Q=10000m3/h扬程：H=23.1～21～14.3m H=17.5m效率：η=81.5%～86%～80% η=86%转速：n=590r/min n=495r/min轴功率：Pa=834～819～761kW Pa=555kW配套电机功率：N配=1000kW N配=560kW1.3、泵使用条件1.3.1运行环境条件输送介质：清洁淡水安装地点：室内水泵基础层地面标高：±0m水泵出口中心线标高：-1.8m最高设计水位：-0.3m最低设计水位：-1.5吸水底板标高：-5.5 m1.3.2动力电源采用三相立式异步电动机型号分别为：YKSLD1000/560-10/12/1180-11.4、总体结构1.4.1转子部件可整体抽出进行维护和检修。
1.4.2叶片与轮毂体为整体式，叶片安装角不可调。
1.4.3主轴带护管与抽送介质相隔离，以保护主轴和导轴承不受磨损，外接经过滤后的清洁水作为导轴承的冷却润滑水。
1.4.4从电机端看泵为顺时针方向旋转。
1.4.5泵的轴向推力和转子重量由电机承受，泵与电机采用刚性联轴器联接。
2、结构说明2.1、主要零件说明2.1.1吸入喇叭口(1200HLBK-20-01)泵的吸水室，将液体尽可能均匀、稳定地引入叶轮室，内有一与水平成60˚倾角与叶轮室锥面配合，上有一法兰与下直管相联结，材质为HT250。
2.1.2 叶轮室（1200HLBK-20-02）与叶轮共同构成能量转换的工作室。
2.1.3 叶轮部件（1200HLBK-22-01-00）叶轮对液体作功，高效地将机械能转换为动能，叶轮的叶片型面经过精确制造以求获得高的水力效率，叶轮经过严格平衡，减轻泵运行时的振动。
2.1.4导叶体(1200HLBK-20-04)泵的压水室，收集从叶轮出来的液体，消除从叶轮出来的液体的旋转运动，将液体的动能转换成压力能，形成扬程，并将高压液体输送到出水弯管，材质为HT250；下导轴承装在该零件内。
2.1.5导流壳、出水弯管(1200TZK-5.5-26、1200TZK-5.5-25)收集从导叶体出来的液体，并将其水平均匀地输送到出水管道，其材质为Q235-A。
2.1.5轴(1200HLBK-23.5G-01)泵轴主要传递扭矩，用45钢制成，通过刚性联轴器与电机轴联接。
2.1.6导轴承(1200HLBK-19-05、1200HLBK-19-23)导轴承分上、下导轴承，支承泵轴，用HT200+橡胶制成。
2.2、主要部件说明2.2.1填料函部件（1600HLB-23-19-00）用以密封流经上、下护管空腔中的导轴承冷却润滑水，主要由填料函、填料压盖等组成，泄漏水经G1”管排入泵坑内；填料压盖为分半型式，便于装拆填料。
2.2.2刚性联轴器部件（1400HLBK-21.5-18-00）用以联接泵轴和电机轴，由泵联轴器、电机联轴器、调整盘、联接螺栓等零件组成，用来传递扭矩和轴向力2.3润滑与密封泵轴上共装有两个导轴承，以承受径向力和保证回转轴线的对中性；导轴承的冷却与润滑，通过填料箱上开设的螺孔接1”水管，注入经过滤后的清洁水，水量为3m3/h，压力为0.3～0.35MPa，水量由靶式流量控制器控制，流量低于1.8m3/h时报警。
润滑水经各导轴承后，从下导轴承处排入泵内。
泵的轴封采用填料密封。
3、泵总装泵总装前检查各零件有无损坏，将零件配合表面擦拭干净，重新涂上防锈油。
3.1主要零部件装配3.1.1泵轴小装首先将键16×50两件装入泵轴(1200HLBK-23.5G-01) 两端的键槽中，将轴套(1200HLBK-16-27) 和下轴套(1200HLBK-16-28)两件分装在泵轴的上、下两端。
再将键16×50装入泵轴上端键槽中，然后装上填料轴套（1200HLBK-16-29）。
3.1.2轴承座小装将上导轴承(1200HLBK-19-23)装入轴承座(1400HLBK-21.5-14) 中。
并用螺钉M16x35(GB/T70.1)紧固。
3.1.3下轴承座小装将下导轴承(1200HLBK-19-05)装入下轴承座(1200HLBK-16-06) 中。
并用螺钉M16×35(GB/T70.1)紧固。
3.1.4导叶体小装将下轴承座小装(1200HLBK-16-06)装入导叶体中(1200HLBK-20-04)，并用螺钉M16×35(GB/T70.1)紧固。
3.2泵总装前技术说明3.2.1 泵总装依据技术文件装配图(1200HLBK-20-00)合装图(1200HLBK-20-H00)填料函部件(1600HLB-23-19-00)刚性联轴器部件（1400HLBK-21.5-18-00）4、安装与拆卸4.1、安装前的准备4.1.1准备好必须的垫块、地脚螺栓、螺母、及安装用工具和起重器械。
4.1.2参见合装图，泵基础板的预埋，检查其水平度并用M36×800地脚螺栓（GB/T799）紧固。
检查泵进水流道，应注意泵叶轮叶片至最低水位的距离，即最低淹没深度。
4.2、安装过程(参见结构图及大件吊装示意图)4.2.1 外筒体部分吊装将吸入喇叭口(1200HLBK-20-01)与外筒A(1200HLBK-20-07)用螺栓M27×120(GB/T5782)联接完毕，然后在泵基础座上放置用户自制的支撑座，将这一段泵体支放在支撑座上，再将外筒B(1200HLBK-23.5G-02) 与之联接，然后装出水弯管(1200TZK-5.5-25) ，然后吊起此段泵体将出水弯管支放在支撑座上，再装上支撑管(1200HLBK-23.5G-07) ，最后拿开支撑座，将支撑管落在基础板上，并用螺柱M30×100(GB/T898)和螺母M30 (GB/T6170) 紧固。
注意不要损伤各配合面且一定要在各配合面间分别装上O形密封圈φ1380×10(如图1～图4)。
图1 图2 图3 图44.2.2抽出部分吊装将泵轴小装(1200HLBK-23.5G-01)装入导叶体小装(1200HLBK-20-04)的下导轴承中，在轴端装上键C36×230(GB/T1096)后装上叶轮部件，再在叶轮前端装上分半挡圈(1200HLBK-16-20)，并用螺钉M16×35(GB/T70.1)紧固。
吊起泵轴使叶轮落入叶轮室(1200HLBK-20-02)内,并用螺柱M27×70 (GB/T5782)和螺母M27(GB/T6170)连接叶轮室和导叶体，将下护管(1200HLBK-23.5G-03)吊起套入主轴上，并用螺栓M16×45(GB/T5782)联接导叶体和下护管，将扩散管(1200HLBK-23.5G-05) 与导叶体用螺栓M27×120(GB/T5782)联接，再将上护管(1200HLBK-23.5G-04)吊起套入主轴上，并用螺栓M16×75(GB/T5782)联接好上、下护管。
上述各组件装好后，垂直吊装入泵体内，并安放到位。
4.2.3将导流壳(1200TZK-5.5-26)与连接管（1200HLBK-23.5G-06）相联，然后将其吊起放入泵中，注意导流壳与出水弯管组成的流道要顺畅，并将连接管用螺柱M27×80(GB898-88) 和螺母M27(GB/T6170)固定在支撑管上（注意不要损伤配合面且一定要装上O形密封圈φ1380×10）。
该组件吊装时，如出现不平衡现象，用配重解决）。
4.2.4依次吊入轴承座小装(1400HLBK-21.5-14)、填料函部件（1600HLBK-23-19-00）并用螺柱M16×60（GB/T898）和螺母M16（GB/T6170）分别将其紧固（注意在导轴承座和连接管、填料函部件和导轴承座之结合面上分别装上O形密封圈φ515×7和φ375×7）。
4.2.5在轴端装上键36×230（GB/T1096），再将泵联轴器（1200HLBK-16-30-01）和调整盘（1200HLBK-16-30-03）装在轴上（如图5～7）。
图5 图6 图7图8 图9 图104.2.6吊装电机座（1200HLBK-23.5G-09A）并用螺柱M30×100（GB/T898）和螺母M30（GB/T6170）固定在支撑管上。
4.2.7水泵盘车：装上盘车装置（1400HLBK-21.5-附01-00）进行盘车。
先松开调整盘，使转子部件落下，用搬棒拧紧调整盘，以刚刚能转动泵轴时为起点再将调整盘拧紧2/3圈即可，此时转子应转动灵活、轻快，无磨擦、呆滞现象。
同时对联轴器端面跳动和径向跳动进行测量，其允差小于0.08mm；再将千分表固定在泵联轴器上，检查电机座的上端面跳动，其允差小于0.12mm。
4.2.8吊装电动机。
将电机联轴器（1400HLBK-21.5-18-01）装在电机上，装上联接螺母并锁紧。
将电机吊装在电机座上，检查泵联轴器与电机联轴器的跳动，将千分表固定在任一联轴器上检查另一联轴器的跳动其允差≤0.1mm。
超过该值时，可在电机座上加紫铜片调整，然后拧紧螺栓，最后检查安装精度，其转子的跳动只要满足电机要求即可，再次盘车，转子应转动灵活、轻快（如图8～10）。
4.2.7将排气阀(KP-10，DN50)安装在连接管上，最后安装轴承冷却润滑水系统和填料泄漏水的排出管路。
4.3、填料的装拆方法填料是由制造厂单独发货(没有装在填料箱内)，用户在进入运行之前，要进行填料的装入，泵经长期运行后，填料轴套磨损，使密封失效，故需进行更换，更换时应当将填料全部取出。
4.3.1填料泵使用的填料为耐高温玻纤盘根，在更换时，应使用相同种类、形状和尺寸的填料。
在更换时先松开填料压盖螺母，将填料压盖取出填料函；旧填料由于紧紧地塞入在填料函内，4.4.2密封圈的切口泵用O11a、图11b所示。
4.54.5.14.5.24.5.3在紧固一组螺栓时，应使整体受力均匀，参考图12所示顺序紧固。
图124.5.4紧固具有镀层（如镀铬层，镀锌层等）螺纹的螺栓时，凡无特殊规定，均不涂敷。
4.6、拆卸拆卸为安装的逆过程，拆卸时应注意以下事项：4.6.1在必要的配合处作好相配标记，以利下次安装；4.6.2准备一些箱子，装拆下来的零件，以防散失和磕碰划伤，每处拆下来的紧固件分开放好，切记混杂，因为根据使用条件不同，其材质也不同。
