断路器A型 B型 C型和D型脱扣曲线的含义和用途
断路器脱扣特性_A B C D
脱扣特性曲线的意思，应用场合不同会有不同的特性曲线（电流-脱扣时间）。
B特性适用于纯阻性负载和低感照明回路；C特性适用于感性负载和高感照明回路；D特性适用于高感负载和较大冲击电流的配电系统；K特性适用于电机保护和变压器配电系统；他们的热脱扣特性和电磁脱扣特性是不一样的特性字母后面的数字是指额定电流如果想有更深的了解可参照GB10963瞬时过载能力，B：2倍、C：5倍、D：10倍IEC60898 标准规定的III 级限流要求B 型曲线：保护短路电流较小的负载(保护短路电流较小的负载)□脱扣特性: 瞬时脱扣范围(3～5) InC 型曲线：保护常规负载和配电线缆(配电保护)□脱扣特性: 瞬时脱扣范围(5～10) InD 型曲线：保护起动电流大的冲击性负荷(如电动机，变压器等)(动力保护)□脱扣特性: 瞬时脱扣范围(10～14) InK型脱扣曲线：具备1.2倍热脱扣动作电流和8～14倍磁脱扣动作范围，适用于保护电动机线路设备，有较高的抗冲击电流能力―――――――――――――――――对于微型断路器来讲，共有四种磁脱扣曲线类型的断路器，脱扣曲线A/B/C/D 1、A型脱扣曲线：磁脱扣电流为（2-3）In,适用于保护半导体电子线路，带小功率电源变压器的测量回路或线路长且电流小的系统2、B型脱扣曲线：磁脱扣电流为（3-5）In，适用于保护住户配电系统，家用电器的保护和人身安全保护3、C型脱扣曲线：磁脱扣电流为（5-10）In，适用于保护配电线路以及具有较高接通电流的照明线路4、D型脱扣曲线：磁脱扣电流为（10-20）In，适用于保护具有很高冲击电流的设备，如变压器，电磁阀等如果是微断的话：B型是3~5倍额定电流时脱扣C型是5~10倍额定电流时脱扣D型是10~14倍额定电流时脱扣按断路器脱扣反时限的特性（也就是说过载电流越大，脱扣时间越短），和脱扣特性曲线图（主要是看在多大的电流下多长时间左右脱扣）。
然后按用电设备的要求来选用。
断路器A型B型C型和D型脱扣曲线的含义和用途
断路器A型B型C型和D型脱扣曲线的含义和用途文档编制序号：[KKIDT-LLE0828-LLETD298-POI08]断路器A型、B型、C型和D型脱扣曲线的含义和用途脱扣特性曲线的意思，应用场合不同会有不同的特性曲线（电流-脱扣时间）。
B特性适用于纯阻性负载和低感照明回路；C特性适用于感性负载和高感照明回路；D特性适用于高感负载和较大冲击电流的配电系统；K特性适用于电机保护和变压器配电系统；他们的热脱扣特性和电磁脱扣特性是不一样的特性字母后面的数字是指额定电流如果想有更深的了解可参照GB10963瞬时过载能力，B：2倍、C：5倍、D：10倍IEC60898标准规定的III级限流要求B型曲线：保护短路电流较小的负载(保护短路电流较小的负载)□脱扣特性:瞬时脱扣范围(3～5)InC型曲线：保护常规负载和配电线缆(配电保护)□脱扣特性:瞬时脱扣范围(5～10)InD型曲线：保护起动电流大的冲击性负荷(如电动机，变压器等)(动力保护)□脱扣特性:瞬时脱扣范围(10～14)In？―――――――――――――――――对于微型断路器来讲，共有四种磁脱扣曲线类型的断路器，脱扣曲线A/B/C/D1、A型脱扣曲线：磁脱扣电流为（2-3）In,适用于保护半导体电子线路，带小功率电源变压器的测量回路或线路长且电流小的系统2、B型脱扣曲线：磁脱扣电流为（3-5）In，适用于保护住户配电系统，家用电器的保护和人身安全保护3、C型脱扣曲线：磁脱扣电流为（5-10）In，适用于保护配电线路以及具有较高接通电流的照明线路4、D型脱扣曲线：磁脱扣电流为（10-20）In，适用于保护具有很高冲击电流的设备，如变压器，电磁阀等A特性：2倍额定电流，很少用，一般用于半导体保护；B特性：2~3倍额定电流，一般用于变压器侧的二次回路保护；C特性：5~10倍额定电流，该特性是最常用的，一般用于建筑照明用电等等；D特性：10~20倍额定电流，一般用于动力配电.Ｋ特性（ABB专利），它主要是用于额定电流４０Ａ以下的电动机系统按照区分进行断路器特性选择。

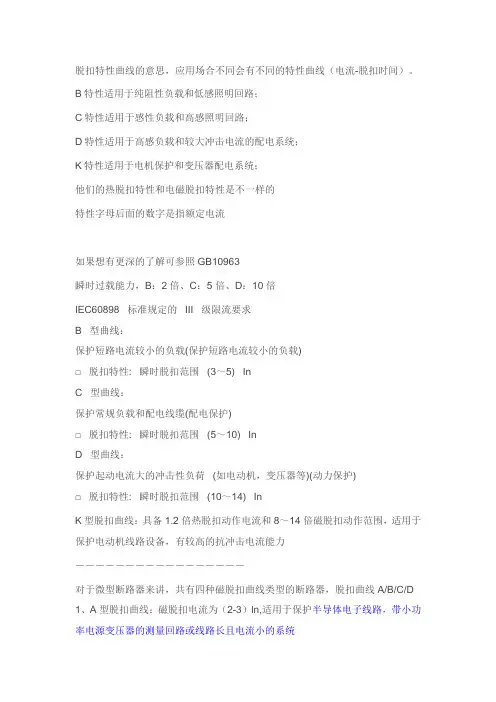

断路器脱扣特性_A_B_C_D之欧阳引擎创编
断路器脱扣特性曲线的意思，（电流-脱扣时间）。
欧阳引擎（2021.01.01）
B特性适用于纯阻性负载和低感照明回路；
C特性适用于感性负载和高感照明回路；
D特性适用于高感负载和较大冲击电流的配电系统；
K特性适用于电机保护和变压器配电系统；
他们的热脱扣特性和电磁脱扣特性是不一样的
特性字母后面的数字是指额定电流
如果想有更深的了解可参照GB10963
瞬时过载能力，B：2倍、C：5倍、D：10倍
IEC60898 标准规定的 III 级限流要求
B 型曲线：保护短路电流较小的负载(保护短路电流较小的负载) □脱扣特性: 瞬时脱扣范围 (3～5) In
C 型曲线：保护常规负载和配电线缆(配电保护)
□脱扣特性: 瞬时脱扣范围 (5～10) In
D 型曲线：保护起动电流大的冲击性负荷 (如电动机，变压器等)(动力保护)
□脱扣特性: 瞬时脱扣范围 (10～14) In
对于微型断路器来讲，共有四种磁脱扣曲线类型的断路器，脱扣曲线A/B/C/D
1、A型脱扣曲线：磁脱扣电流为（2-3）In,适用于保护半导体电子线路，带小功率电源变压器的测量回路或线路长且电流小的系统
2、B型脱扣曲线：磁脱扣电流为（3-5）In，适用于保护住户配电系统，家用电器的保护和人身安全保护
3、C型脱扣曲线：磁脱扣电流为（5-10）In，适用于保护配电线路以及具有较高接通电流的照明线路
4、D型脱扣曲线：磁脱扣电流为（10-20）In，适用于保护具有很高冲击电流的设备，如变压器，电磁阀等。

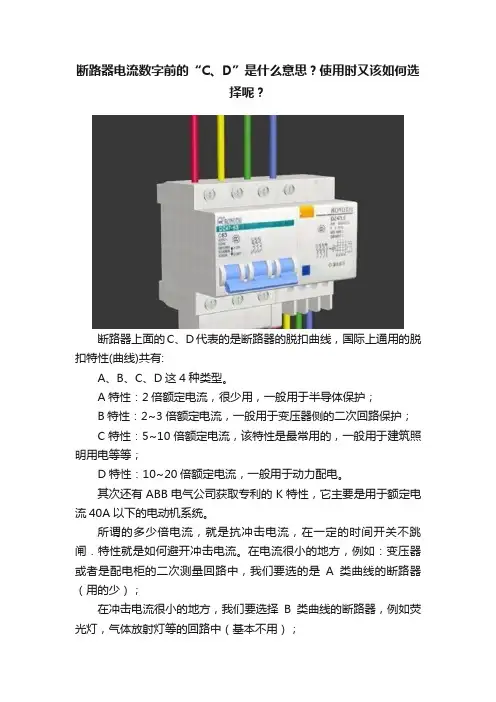

断路器电流数字前的“C、D”是什么意思？使用时又该如何选择呢？
断路器电流数字前的“C、D”是什么意思？使用时又该如何选
择呢？
断路器上面的C、D代表的是断路器的脱扣曲线，国际上通用的脱扣特性(曲线)共有:
A、B、C、D这4种类型。
A特性：2倍额定电流，很少用，一般用于半导体保护；
B特性：2~3倍额定电流，一般用于变压器侧的二次回路保护；
C特性：5~10倍额定电流，该特性是最常用的，一般用于建筑照明用电等等；
D特性：10~20倍额定电流，一般用于动力配电。
其次还有ABB电气公司获取专利的K特性，它主要是用于额定电流40A以下的电动机系统。
所谓的多少倍电流，就是抗冲击电流，在一定的时间开关不跳闸．特性就是如何避开冲击电流。
在电流很小的地方，例如：变压器或者是配电柜的二次测量回路中，我们要选的是A类曲线的断路器（用的少）；
在冲击电流很小的地方，我们要选择B类曲线的断路器，例如荧光灯，气体放射灯等的回路中（基本不用）；
在配电线路或者是有较高接通电流的照明回路，我们要选择C类曲线的断路器，（最常用）；
在有较高冲击电流的地方我们要选择D类脱扣曲线的断路器，例如：电动机等位置（厂矿用的多）；
所以，如何选择断路器是我们必须要了解的内容，这样可以很好地保护电路、电气设备以及我们自身的安全！。
脱扣曲线类型
脱扣曲线类型1. 引言脱扣曲线是指在电路中，当电压或电流超过设定值时，开关将自动断开的一种保护装置。
它可以有效地防止电路过载、短路等故障，保护设备和人身安全。
脱扣曲线类型是指脱扣装置在不同负荷条件下的断开特性。
本文将介绍脱扣曲线类型的分类和特点。
2. 脱扣曲线类型分类根据国际电工委员会（IEC）标准，脱扣曲线可分为以下几种类型：2.1 B型曲线B型曲线适用于对人身安全和低敏感性设备提供保护的场合。
它的断开特性相对较平缓，适用于大部分一般负荷情况下的保护需求。
B型断路器通常用于家庭、商业建筑等场所的照明、插座等回路。
2.2 C型曲线C型曲线适用于对一般负荷和一定程度过载提供保护的场合。
它的断开特性介于B 型和D型之间，能够更好地应对突发的瞬时过载。
C型断路器常用于工业、商业建筑等场所的电动机、变压器等回路。
2.3 D型曲线D型曲线适用于对高灵敏度负荷和严重过载提供保护的场合。
它的断开特性比B型和C型更加陡峭，能够快速地断开电路，以防止设备受损。
D型断路器通常用于医疗设备、计算机设备等对电力质量要求较高的回路。
2.4 Z型曲线Z型曲线适用于特殊负荷和特殊应用场合。
它的断开特性比B、C、D型更加复杂，能够根据实际需要进行调整。
Z型断路器常用于某些特殊行业或特殊设备，如航空航天、核电站等。
3. 脱扣曲线类型特点不同类型的脱扣曲线具有各自独特的特点，下面将详细介绍每种类型的主要特点：3.1 B型曲线特点•断开特性相对平缓，适合一般负荷情况。
•对瞬时过载的响应较慢，能够提供较好的过载保护。
•适用于对人身安全和低敏感性设备提供保护的场合。
3.2 C型曲线特点•断开特性介于B型和D型之间，能够应对一定程度的过载。
•对瞬时过载的响应较快，能够提供更好的过载保护。
•适用于对一般负荷和一定程度过载提供保护的场合。
3.3 D型曲线特点•断开特性陡峭，能够快速断开电路，以防止设备受损。
•对瞬时过载的响应非常快，能够提供高灵敏度负荷保护。

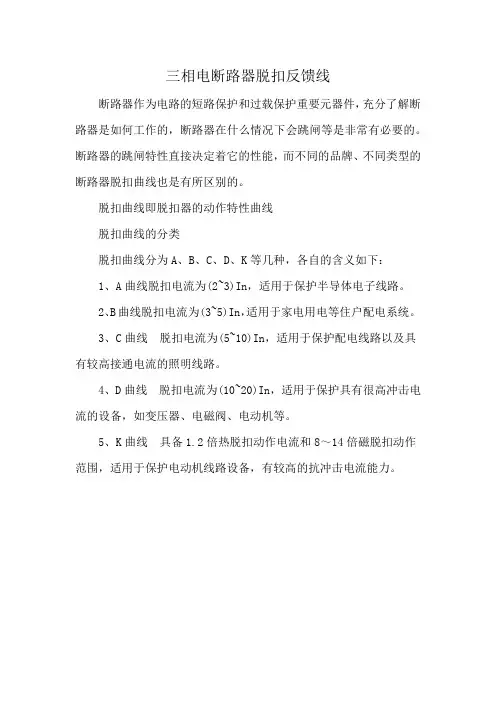

三相电断路器脱扣反馈线
三相电断路器脱扣反馈线
断路器作为电路的短路保护和过载保护重要元器件，充分了解断路器是如何工作的，断路器在什么情况下会跳闸等是非常有必要的。
断路器的跳闸特性直接决定着它的性能，而不同的品牌、不同类型的断路器脱扣曲线也是有所区别的。
脱扣曲线即脱扣器的动作特性曲线
脱扣曲线的分类
脱扣曲线分为A、B、C、D、K等几种，各自的含义如下：
1、A曲线脱扣电流为(2~3)In，适用于保护半导体电子线路。
2、B曲线脱扣电流为(3~5)In，适用于家电用电等住户配电系统。
3、C曲线脱扣电流为(5~10)In，适用于保护配电线路以及具有较高接通电流的照明线路。
4、D曲线脱扣电流为(10~20)In，适用于保护具有很高冲击电流的设备，如变压器、电磁阀、电动机等。
5、K曲线具备1.2倍热脱扣动作电流和8～14倍磁脱扣动作范围，适用于保护电动机线路设备，有较高的抗冲击电流能力。
脱扣电流和分段能力
有A、B、C、D型脱扣曲线，各自的含义如下：
C曲线：脱扣电流为(5~10)In，适用于保护配电线路以及具有较高接通电流的照明线路；
D曲线：脱扣电流为(10~20)In，适用于保护具有很高冲击电流的设备，如ቤተ መጻሕፍቲ ባይዱ压器电磁阀等；
脱扣电流时指当出现故障时如过载或短路时，是断路器动作的电流。5-10In指的是额定电流的5到10倍。
因为根据电路中故障的种类不同（如过载、短路、相间短路等）在过载时并不是一定要立刻脱扣，而是根据其热效应来确定的，即当热容量达到一定值时才会脱扣。
而短路则要求在较短的时间内脱扣。
分段能力则表明该断路器能够正常动作的最大故障电流。
微型断路器脱扣曲线
微型断路器脱扣曲线是指微型断路器在不同电流负载下的脱扣时间与电流之间的关系曲线。
它用于描述微型断路器在过载或短路情况下的保护特性。
微型断路器脱扣曲线通常分为B、C、D 三种类型，它们的脱扣特性不同，适用于不同的负载类型和应用场合。
B 型脱扣曲线：用于保护电动机和其他感性负载。
在短路情况下，B 型脱扣曲线具有较短的脱扣时间，可以快速切断短路电流，保护设备和线路。
C 型脱扣曲线：用于保护照明和其他阻性负载。
C 型脱扣曲线的短路脱扣时间比B 型长，但比
D 型短，能够在短路时提供一定的延时，以避免误动作。
D 型脱扣曲线：用于保护高感性负载，如变压器等。
D 型脱扣曲线的短路脱扣时间最长，可以在短路时提供更长的延时，以适应高感性负载的起动电流。
通过选择合适的微型断路器脱扣曲线，可以确保在不同的负载类型和应用场合下，微型断路器能够提供可靠的过载和短路保护。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
断路器A型、B型、C型和D型脱扣曲线的含义和用途
脱扣特性曲线的意思，应用场合不同会有不同的特性曲线（电流-脱扣时间）。
B特性适用于纯阻性负载和低感照明回路；
C特性适用于感性负载和高感照明回路；
D特性适用于高感负载和较大冲击电流的配电系统；
K特性适用于电机保护和变压器配电系统；
他们的热脱扣特性和电磁脱扣特性是不一样的
特性字母后面的数字是指额定电流
如果想有更深的了解可参照GB10963
瞬时过载能力，B：2倍、C：5倍、D：10倍
IEC60898 标准规定的 III 级限流要求
B 型曲线：
保护短路电流较小的负载(保护短路电流较小的负载)
□脱扣特性: 瞬时脱扣范围 (3～5) In
C 型曲线：
保护常规负载和配电线缆(配电保护)
□脱扣特性: 瞬时脱扣范围 (5～10) In
D 型曲线：
保护起动电流大的冲击性负荷 (如电动机，变压器等)(动力保护)
□脱扣特性: 瞬时脱扣范围 (10～14) In
―――――――――――――――――
对于微型断路器来讲，共有四种磁脱扣曲线类型的断路器，脱扣曲线A/B/C/D
1、A型脱扣曲线：磁脱扣电流为（2-3）In,适用于保护半导体电子线路，带小功率电源变压器的测量回路或线路长且电流小的系统
2、B型脱扣曲线：磁脱扣电流为（3-5）In，适用于保护住户配电系统，家用电器的保护和人身安全保护
3、C型脱扣曲线：磁脱扣电流为（5-10）In，适用于保护配电线路以及具有较高接通电流的照明线路
4、D型脱扣曲线：磁脱扣电流为（10-20）In，适用于保护具有很高冲击电流的设备，如变压器，电磁阀等
A特性：2倍额定电流，很少用，一般用于半导体保护；
B特性：2~3倍额定电流，一般用于变压器侧的二次回路保护；
C特性：5~10倍额定电流，该特性是最常用的，一般用于建筑照明用电等等；
D特性：10~20倍额定电流，一般用于动力配电.
Ｋ特性（ABB专利），它主要是用于额定电流４０Ａ以下的电动机系统按照区分进行断路器特性选择。
