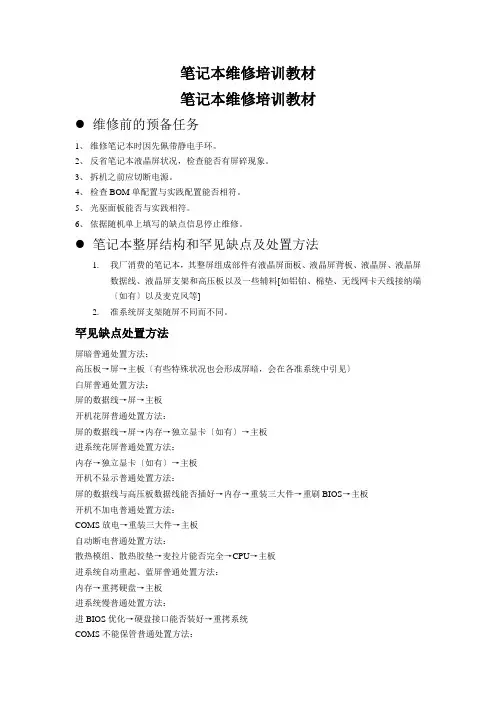

笔记本维修培训教材笔记本维修培训教材●维修前的预备任务1、维修笔记本时因先佩带静电手环。
2、反省笔记本液晶屏状况，检查能否有屏碎现象。
3、拆机之前应切断电源。
4、检查BOM单配置与实践配置能否相符。
5、光驱面板能否与实践相符。
6、依据随机单上填写的缺点信息停止维修。
●笔记本整屏结构和罕见缺点及处置方法1.我厂消费的笔记本，其整屏组成部件有液晶屏面板、液晶屏背板、液晶屏、液晶屏数据线、液晶屏支架和高压板以及一些辅料[如铝铂、棉垫、无线网卡天线接纳端〔如有〕以及麦克风等]2.准系统屏支架随屏不同而不同。
罕见缺点处置方法屏暗普通处置方法：高压板→屏→主板〔有些特殊状况也会形成屏暗，会在各准系统中引见〕白屏普通处置方法：屏的数据线→屏→主板开机花屏普通处置方法：屏的数据线→屏→内存→独立显卡〔如有〕→主板进系统花屏普通处置方法：内存→独立显卡〔如有〕→主板开机不显示普通处置方法：屏的数据线与高压板数据线能否插好→内存→重装三大件→重刷BIOS→主板开机不加电普通处置方法：COMS放电→重装三大件→主板自动断电普通处置方法：散热模组、散热胶垫→麦拉片能否完全→CPU→主板进系统自动重起、蓝屏普通处置方法：内存→重拷硬盘→主板进系统慢普通处置方法：进BIOS优化→硬盘接口能否装好→重拷系统COMS不能保管普通处置方法：COMS电池接触能否良好→改换COMS电池→主板电池不能充电普通处置方法：电池→主板蓝牙接口、USB无作用普通处置方法：数据线→接口板→主板待机唤不醒普通处置方法：内存→主板蓝天准系统1、换屏时留意屏的面前能否垫有黑色胶垫。
假定没有，轻压屏时屏会下陷。
2、屏的数据线接口有窄口和普通之分，换时要留意。
2、换屏时，先将屏的右侧两个孔对准支架的两处突出的铁柱，然后再将屏悄然的放入。
3、装喇叭时留意一定要将线放在喇叭下面，否那么喇叭会有杂音。
4、换滑鼠板时要留意滑鼠板与准系统能否婚配〔型号能否相反〕，否那么滑鼠板会失灵。
笔记本维修培训
笔记本维修培训在数字化时代，人们对便携式计算设备的需求愈发增长。
笔记本电脑作为最常见的便携式计算机设备之一，因其方便携带和高效工作的特性，被广泛应用于各行各业。
然而，随着使用时间的延长，笔记本电脑也会遇到各种问题，例如硬件故障、系统崩溃等。
因此，了解笔记本电脑的基本维修知识变得尤为重要。
笔记本硬件结构笔记本电脑的硬件结构主要包括主板、CPU、内存、硬盘、显示屏、键盘、电池等组成部分。
维修笔记本电脑时，首先需要了解这些硬件组件的位置和功能，以便更好地诊断和解决问题。
常见故障及处理方法1.电池问题电池老化或充电故障可能导致笔记本电脑无法正常充电或使用。
这时需要检查电池连接是否良好，或者更换新的电池。
2.显示屏黑屏显示屏黑屏可能是显示屏本身故障或者显卡问题。
可以通过外接显示器来判断是屏幕还是显卡出了问题，然后采取相应的维修措施。
3.键盘失灵键盘失灵可能是由于键盘本身故障或者键盘线路问题。
可以尝试清洁键盘或更换键盘来解决问题。
4.系统崩溃系统崩溃可能是由于软件问题或硬盘损坏引起的。
可以尝试重装系统或更换硬盘来修复系统崩溃的情况。
维修工具和技巧1.维修工具–螺丝刀：用于拆卸笔记本电脑的螺丝。
–吹风机：用于清洁笔记本电脑内部灰尘。
–多用途工具：用于处理各种维修问题。
2.维修技巧–注意安全：在维修笔记本电脑时，要确保设备处于关机状态，并且断开电源。
–谨慎操作：维修过程中要小心细致，避免对其他部件造成损坏。
–持续学习：随着技术的不断更新，要不断学习新的维修技巧和知识。
结语维修笔记本电脑需要综合运用硬件知识、维修工具和技巧。
通过本文所述的笔记本维修培训内容，相信读者可以在实际维修过程中更加游刃有余地解决各种问题，为笔记本电脑的维护保养提供帮助。
希望读者在学习和实践中获得更多的成就和收获。
电脑主板维修手册
电脑主板维修手册第一章：电脑主板维修入门1.1 概述电脑主板是电子设备中的核心部件，负责连接各个硬件组件并传输数据信号。
本手册将为您介绍电脑主板的基本原理、常见故障及相应的维修方法。
1.2 维修准备在进行电脑主板维修前，您需要准备以下工具和材料：- 电脑维修工具包（包括螺丝刀、镊子等）- 防静电手带、静电垫- 各类主板插座和插件- 合适的维修环境（无尘、通风）第二章：常见故障及维修方法2.1 电源问题2.1.1 电源无法启动若电源无法启动，首先检查电源插座是否正常工作，若正常，则可能是电源本身出现故障。
您可以尝试以下维修方法：- 检查电源线是否有松动或损坏，重新连接或更换电源线。
- 检查电源是否被过载，若是，则升级电源或减少负载。
- 检查电源风扇是否运转正常，若不正常，则需要更换电源风扇。
2.1.2 电源过热电源过热会导致电脑崩溃或自动重启。
您可以尝试以下维修方法：- 清洁电源内部的灰尘和杂物，确保散热良好。
- 更换电源风扇散热器。
2.2 BIOS问题2.2.1 电脑启动无显示若电脑启动后没有显示，首先检查显示器和连接线路是否正常。
若正常，则可能是BIOS设置问题。
您可以尝试以下维修方法：- 清除CMOS以恢复BIOS默认设置。
- 更新BIOS固件版本。
2.2.2 电脑启动后显示错误信息若电脑启动后显示错误信息，可能是BIOS设置不正确。
您可以尝试以下维修方法：- 进入BIOS设置界面，检查设置是否符合硬件要求。
- 恢复BIOS默认设置。
2.3 硬件兼容性问题某些情况下，主板和其他硬件设备之间可能存在兼容性问题，导致电脑无法正常工作。
您可以尝试以下维修方法：- 检查硬件设备是否与主板兼容，确保使用合适的驱动程序。
- 更新硬件设备的驱动程序或者固件。
2.4 连接问题2.4.1 USB端口无法识别设备若USB端口无法识别设备，您可以尝试以下维修方法：- 检查USB设备和端口是否正常工作，尝试更换设备或端口。
电脑笔记本电脑维修培训资料(ppt41张)
实例分析 3 故障现象：PS2口不能用更换主板无效。
修复结果：触控板坏
故障分析：触控板属于PS2设备。
这是计算机的ISA BUS部分。16位地址线，8位数据线。处理 低速设备。包括：K/B、TOUCHPAD、PS2、COM PORT、 LPT PORT、IR、FDD。 注意：TOUCH PAD同属于PS2设备。
OK
更换M/B
N G OK
更换屏线
5. 声音问题维修方法
无声音，杂音 更换SPEAKER
OK
修复
N G
影响声音的部件： 喇叭、声卡板、主板、 MODEM等
OK
更换SOUND/B
N G
OK
更换M/B
N G
OK
逐一排除其他部件
6. 网络问题维修方法
网络故障 （LAN&MODEM) 更换MODEM (LAN)模块
分频器的作用就是给这些芯片提供时钟频率。
它可以产生:100MCUP)、133M(RAM)、66M(AGP)、 33M(PCI)、14.318M(基准频率）、48M（USB) RTC频率32.768K
这是计算机的高速处理部分，它包括了我们通常说的AGP BUS 和HOST BUS。64位数据线，32位地址线。 北桥的作用主要是处理高速设备。包括显卡，内存和CUP. SIS M650是集成显卡的笔记本专用北桥芯片，只要是北桥集成 显卡，显存肯定是共享内存的。出现花屏等显示不良要考虑到 内存是否有故障。
电脑笔记本电脑维修培训资料
培训员:梅琦
立诚科技笔记本维修培训资料
一.笔记本电脑架构
• 常见的笔记本电脑有三大架构 INTEL芯片组架构 VIA芯片组架构 SIS芯片组架构 • 以常见的SiS芯片组为例给大家简单介绍 一下。
笔记本维修培训

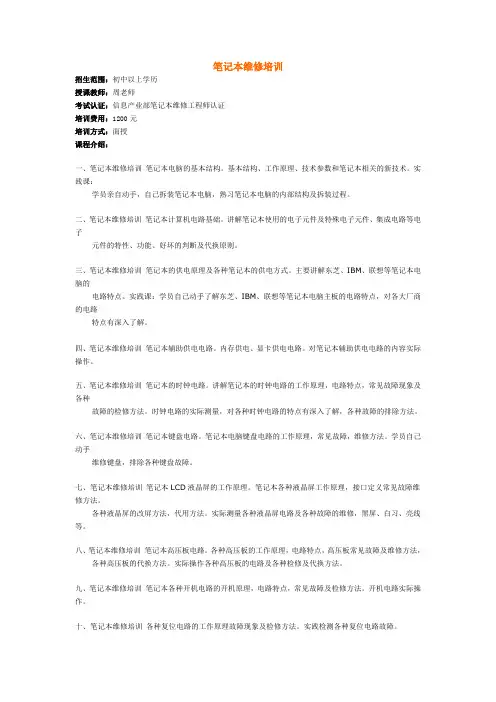

笔记本维修培训招生范围：初中以上学历授课教师：周老师考试认证：信息产业部笔记本维修工程师认证培训费用：1200元培训方式：面授课程介绍：一、笔记本维修培训笔记本电脑的基本结构。
基本结构、工作原理、技术参数和笔记本相关的新技术。
实践课：学员亲自动手，自己拆装笔记本电脑，熟习笔记本电脑的内部结构及拆装过程。
二、笔记本维修培训笔记本计算机电路基础。
讲解笔记本使用的电子元件及特殊电子元件、集成电路等电子元件的特性、功能、好坏的判断及代换原则。
三、笔记本维修培训笔记本的供电原理及各种笔记本的供电方式。
主要讲解东芝、IBM、联想等笔记本电脑的电路特点。
实践课：学员自己动手了解东芝、IBM、联想等笔记本电脑主板的电路特点，对各大厂商的电路特点有深入了解。
四、笔记本维修培训笔记本辅助供电电路。
内存供电、显卡供电电路。
对笔记本辅助供电电路的内容实际操作。
五、笔记本维修培训笔记本的时钟电路。
讲解笔记本的时钟电路的工作原理，电路特点，常见故障现象及各种故障的检修方法。
时钟电路的实际测量，对各种时钟电路的特点有深入了解，各种故障的排除方法。
六、笔记本维修培训笔记本键盘电路。
笔记本电脑键盘电路的工作原理，常见故障，维修方法。
学员自己动手维修键盘，排除各种键盘故障。
七、笔记本维修培训笔记本LCD液晶屏的工作原理。
笔记本各种液晶屏工作原理，接口定义常见故障维修方法。
各种液晶屏的改屏方法，代用方法。
实际测量各种液晶屏电路及各种故障的维修，黑屏、白习、亮线等。
八、笔记本维修培训笔记本高压板电路。
各种高压板的工作原理，电路特点，高压板常见故障及维修方法，各种高压板的代换方法。
实际操作各种高压板的电路及各种检修及代换方法。
九、笔记本维修培训笔记本各种开机电路的开机原理，电路特点，常见故障及检修方法。
开机电路实际操作。
十、笔记本维修培训各种复位电路的工作原理故障现象及检修方法。
实践检测各种复位电路故障。
十一、笔记本维修培训各种端口的维修。
