Windows XP 搭建PPPoE服务器
天津大学校园网PPPoE接入使用说明-winxp
天津大学校园网PPPoE接入使用说明Win XP系统版天津大学信息与网络中心2011-9概述我校校园网一直采用传统以太网接入方式，使用固定IPv4地址，但是全球IPv4地址已经枯竭，为了缓解地址紧张问题，信网中心充分利用现有网络环境和网络设备，适量增加新的网络设备，推出PPPoE接入校园网。
PPPoE是point-to-point protocol over ethernet的简称，可以使以太网的主机通过一个简单的桥接设备连到一个远端的接入集中器上。
通过PPPoE协议，远端接入设备能够实现对每个接入用户的控制和计费。
PPPoE可以实现对用户的灵活计费，我校采用按流量计费，也可采用套餐制。
PPPoE由于采用动态分配IP地址方式，用户拨号后无需自行配置IP地址、网关、域名等，它们均是自动生成，方便了大家使用。
PPPoE认证要求用户安装、设置PPPoE客户端拨号软件，由带宽接入服务器配合RADIUS服务器事先对用户的认证、计费。
校园网用户PPPoE上网指南：一、登录校园网。
校园网用户可以通过在本机配置PPPoE拨号，或者通过使用客户端软件（具体内容详见《天津大学PPPoE宽带拨号客户端使用说明》）两种方式接入校园网，访问校园网所有资源，如：天津大学主页、天津大学办公网、天津大学图书馆主页（不包括校外镜像站点）、天津大学信息与网络中心主页、天津大学校园网用户自服务系统、天外天等。
在该状态下，可以避免某些下载软件自动连接外网产生校外流量。
二、登录校外网。
用户需要访问校外网资源时，需要登录天津大学校园网用户自服务系统主页，网址：。
用户名和密码与PPPoE登录使用的相同。
登录成功后，对于校外流量进行流量计费。
校园网用户可以同时访问校园网以及校外网资源。
登录自服务系统后，在网页弹出框中，校园网用户可以实时查看当前访问校外网产生的流量以及上网时长等信息。
此外，校园网用户可以通过自服务系统查看当前上网账户的详细信息，具体内容详见《天津大学用户校园网自服务系统使用说明》。
建立与使用PPPoE拨号的方式

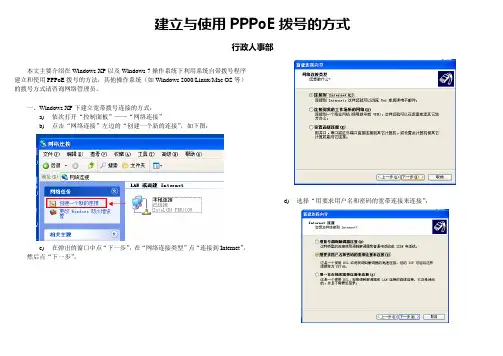

建立与使用PPPoE拨号的方式
行政人事部
本文主要介绍在Windows XP以及Windows 7操作系统下利用系统自带拨号程序建立和使用PPPoE拨号的方法，其他操作系统（如Windows 2000/Linux/Mac OS等）的拨号方式请咨询网络管理员。
一、Windows XP下建立宽带拨号连接的方式：
a)依次打开“控制面板”——“网络连接”
b)点击“网络连接”左边的“创建一个新的连接”，如下图：
c)在弹出的窗口中点“下一步”，在“网络连接类型”点“连接到Internet”，
然后点“下一步”。
d)选择“用要求用户名和密码的宽带连接来连接”：
e)接下来的两个窗口都可以随便选择，如下图：
f)输入网络管理员分配的用户名和密码，如下图
g)选择“在我的桌面上添加一个到此连接的快捷方式”，最后按“完成”
以后在桌面上点击刚刚建立的宽带连接图标即可拨号上网（打开后点下图的“连接”按钮：
二、在Windows 7下建立宽带拨号连接的方式：
a)点击桌面右下方托盘的网络小图标，再点“打开网络和共享中心”
b)点“设置新的连接或网络”
c)选第一项“连接到Internet”
d)点“宽带(PPPoE)使用需要用户名和密码的DSL或电缆连接。
”
e)输入用户名和密码，勾选“记住此密码”，然后点“连接”
f)连接成功！点关闭
g)日后可以点桌面右下角网络小图标，再选择刚刚建立的宽带连接连接到公司宿舍的网络，如下图：。
在XP下构建自己的VPN
下面介绍如何在在xp系统下构建自己的vpn服务器。
具体步骤如下：
先点击桌面的网上邻居，右键，选择属性。
然后选择创建一个新的连接:
单击下一步:
选择设置高级连接，单击下一步:
选择接收传入的连接，单击下一步:
按下图操作:
继续:
下面的操作中，你可以添加用户名：
如下图：
假设我添加一个用户名为 li,密码为123的用户。
接下来都采用默认的设置.
现在服务器端就完成了配置.
既然服务端已经配置好了，然后我们就配置客户端吧！
一样的！我们先点击网上邻居->属性->创建一个新的连接.这次选择连接到我的工作场所的网络，下一步：
选择虚拟专用网络连接，单击下一步：
公司名随便填吧！
按下面的操作：
填写你要连接的主机的ip地址或者服务器的域名即可：
因为上面你已经配置了vpn服务端，所以这里你填已经配置了vpn服务端的主机的ip地址。
然后点击完成即可！
然后填入用户名和密码就可以实现连接！我前面已经建立了一个用户，所以我这里用户名填li密码填123即可！
如果你没有配置错误的话，一般都会连接成功的！。
Windows XP 下建立PPPoE宽带连接的方法
∙Windows XP 下建立PPPoE宽带连接的方法∙１、鼠标右键点击网上邻居选择属性。
２、左键单击本地连接左侧的『创建一个新的连接』３、出现“欢迎使用新建连接向导”画面，直接单击“下一步”★注意：直接选择『开始->程序->附件->通讯->新建连接向导』也可以打开新建连接向导向导４、然后默认选择“连接到Internet”，单击“下一步”５、在这里选择“手动设置我的连接”，然后再单击“下一步”６、选择“用要求用户名和密码的宽带连接来连接(U)”，单击“下一步”７、出现提示你输入“ISP名称”，这里只是一个连接的名称，可以随便输入，例如：“ADSL”，然后单击“下一步”。
８、然后输入用户名（即自己的ADSL账号）和密码（一定要注意用户名和密码的格式和字母的大小写），然后单击“下一步”★注意：如果不知道或是不记得帐户名和密码了，就去找电信/网通/铁通这些宽带接入商问吧。
９、可以选择在桌面上添加一个快捷方式，单击“完成”后，你会看到桌面上多了个名为“ADSL”的连接图标。
１０、如果确认用户名和密码正确以后，直接单击“连接”即可上网。
成功连接后，你会看到屏幕右下角有两部电脑连接的图标。
Windows Vista 下建立PPPoE宽带连接的方法：VISTA下依然自带了PPPOE拨号软件。
一般无需使用其他软件。
建立连接方法基本同于XP。
具体步骤如下：1、打开控制面板 --> 经典视图 --> 网络和共享中心 --> 设置连接或网络或者用鼠标左键单击任务栏右下角的网络连接图标，选择“网络和共享2、与winxp的设置界面类似，选择“连接到internet“3、下一步后默认下面的勾是不选择的。
上面也仅有PPPOE连接。
4、选择“宽带（PPPoE）”后直接输入用户名和密码，可以给连接起名字。
基本类似于XP界面。
如果没有限制其他人使用网络的需求，请将下面的“允许其他人使用此连接”勾选。
Windows XP 配置PPPOE拨号说明
Windows XP系统配置PPPOE拨号宽带教程
步骤1：点击【开始】,选择【控制面板】,点击【网络和Internet连接】,再点击【网络连接】,在新打开的窗口中，会有一个【本地连接】的图标，如下图所示：
注意：如未发现本地连接则代表PC机无网卡或网卡驱动程序未装好，请检查电脑设置。
步骤2：点击页面中的【创建一个新的连接】，新建连接，如下图所示：
步骤3：按照向导的提示，选择【连接到Internet】，然后点击“下一步”；
步骤4：在下一步，选择【手动设置我的连接】，再点击【下一步】；
步骤5：在下一步，选择【用要求用户名和密码的宽带连接来连接】，然后“下一步”。
步骤6：下一步将会提示你输入ISP名称（此为连接建立成功后生成的拨号连接快捷图标的名字），你可以填写任意名称，比如uestc,然后点击【下一步】。
步骤7：下一步，将提示您输入用户名和密码，然后再点【下一步】。
步骤8：在下一步，选中【在我的桌面上添加一个到此连接的快捷方式】，点击【完成】。
连接建立成功。
此后在系统桌面上会自动生成一个刚建立的连接的快捷方式，名字将以步骤6中填写的ISP名称为名，本例中是“uestc”。
步骤9：在桌面打开刚才建立的连接，输入用户名和密码，点击【连接】即可接入网络。
【注意事项】
1、如果在桌面上找不到快捷方式（可能被误删除等等），那么根据步骤1的办法打开【网络连接】，在窗口中将会看到你建立的连接的图标。
2、连接时下方提示你保存密码的选项建议选上，这样就不必每次连接时都重新输入密码了。
3、用户名密码是您的上网帐号和密码。
WindowsXP系统建立PPPOE连接步骤.
Windows XP系统建立PPPOE连接步骤一、建立PPPOE连接步骤1、如图1，用鼠标右键点击桌面上的“网上邻居”图标，然后再点击“属性”按钮。
图1 2、如图2，点击“文件”菜单，选择“新建连接”。
图23、如图3，点击“下一步”。
图3 4、如图4，选择“连接到Internet”，然后点击“下一步”。
图4 5、如图5，选择“手动设置我的连接”,然后点击“下一步”。
图5 6、如图6，选择“用要求用户名和密码的宽带连接来连接”，然后点击“下一步”。
图67、如图7，在ISP名称中输入“CYU校园网认证PPPOE连接”，然后点击“下一步”。
图7 8、如图8，确认图中的两个对勾都已经打上了，然后点击“下一步”。
图89、如图9，确认图中的一个对勾已经打上后点击“完成按钮”。
图910、在点击图9中的“完成”按钮后会自动弹出一个窗口，并且在桌面上创建一个图标，如图10。
图1011、如图11，在这个窗口中输入您上网的用户名和密码，打上对勾后，点击“连接”按钮，如果连接成功，会在电脑桌面的右下角出现“两个小电脑”的图标，如图12，双击这“两个小电脑”的图标会出现图13的界面，窗口名称为CYU校园网认证PPPOE连接状态，这证明您已经认证成功，就可以上外网（Internet），进行浏览网页等操作了。
图11图12图13图14二、断开PPPOE连接断开PPPOE连接的方法:双击桌面右下角“两个小电脑”的图标，如图12，之后会出现图13的窗口，窗口名称为CYU 校园网认证PPPOE连接状态，请点击“断开”按钮，这样您就断开了此连接，这时您只能访问内网（校园网），当您需要上外网（Internet网）时，请点击桌面上的图标，如图14，点击此图标后就会出现一个窗口，确认用户名、密码输入正确后直接点击“连接”按钮即可。
Windows Vista系统建立PPPOE连接步骤一、建立PPPOE连接步骤1、鼠标右键点击桌面上的“网络”图标，然后点击“属性”按钮。
Windows XP(vista.win 7)架设简单 L2TP VPN +NAT服务器
Windows XP（vista./win 7）架设简单L2TP-IPSec-VPN+NAT服务器Windows XP（vista./win 7）内部已经集成了VPN拨号系统，已经包含了PPTP 和L2TP/IPSec两个协议，具备了完整的VPN客户端功能。
作为客户端的操作系统Windows XP，要架设L2TP-IPSec-VPN+NAT服务器，只能通过简单的操作来实现，Windows XP无法实现像服务器操作系统那样复杂的网络设置。
本文仅仅探讨实验通过Windows XP本身即有功能来实现VPN服务器功能，而借助第三方软件实现的VPN服务器功能不在本文探讨范围内。
众所周知，通过Windows XP本身实现PPTP VPN+NAT服务器的文章很多了，只要去掉本文中的证书制作和导入，做好路由器端口映射，服务端和客户端都用默认设置就可以连接上了，比较简单，本文不再做探讨，本文仅仅探讨在Windows XP （vista./win7）架设L2TP-IPSec-VPN+NAT服务器的方法。
Windows XP要架设纯L2TP不带IPSec的VPN服务器，如像Windows 2003那样的纯L2TP 的预共享的密钥VPN，对Windows XP来说无法实现，因为无法对Windows XP 进行相应的网络设置，不能修改Windows XP里默认的L2TP VPN身份验证的方式，Windows XP里默认的L2TP VPN身份验证的方式就是IPSec 的证书验证。
像Windows 2003那样修改注册表，Windows XP(vista./win7也同样如此)无法修改默认的L2TP VPN身份验证的方式。
只能按照Windows XP（vista./win7）默认的L2TP VPN身份验证方式来架设了，下面开始详细叙述。
本文以Windows XP 为主，vista./win7与XP不同之处已用蓝色字体写明。
1、Windows XP服务器若是在路由器后面，就是所说的内网，首先需要对注册表做如下修改：HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Services\IPsec添加名为AssumeUDPEncapsulationContextOnSendRule，类型为DWORD，其数值为2，该值名称对大小写敏感，注意大小写。
使用Windows (Ras PPPoE) 快速搭建 PPPoE Server
使用Windows (Ras PPPoE) 快速搭建PPPoE Server1.1 Ras PPPoE1.1.1 软件说明RasPPPoE 是一个优秀的 ADSL 拨号软件。
它集成于 Windows 的拨号网络，增加对 Point-to-Point Protocol Over Ethernet（PPPoE）通讯协议的支持，让你直接用拨号网络就能连接 ADSL 上网。
虽然 WIndows XP 系统已经内置了PPPoE 协议，但使用本软件可以获得更多的功能。
通过使用该软件，我们可以将任意操作系统下的计算机设置为一台PPPoE服务器。
1.1.2 软件使用通过该说明，我们将学会如何对软件进行配置，从而使得计算机可以被作为PPPoE服务器使用。
1.1.2.1 软件安装（1）安装该服务协议，双击Ras PPPoE的图标。
随后PPPoE协议会自动装到网卡中，如下图：（2）安装完成后，会弹出如下图所示对话框，说明网卡中已经成功装上PPPoE 协议了。
1.1.2.2 软件配置使用软件安装完成后，我们还需要对该软件进行配置（建立连接账号、密码，设置 PPPoE 服务器为客户端分配的 IP段），使其具备一个 PPPoE服务器所应具备的功能。
（1）点击网上邻居--->查看网络连接--->创建一个新的连接通过以下图示的方法进行连接；图-1（2）选择“设置高级连接”------> “接受传入的连接”；（图-2）图-2（3）选择“允许虚拟专用连接”或“不允许虚拟专用连接”都可以，点击“下一步”；图-3（4）在下面的对话框中选择 PPPoE 协议安装的网卡型号，点击“下一步”；图-4（5）接下来就要添加用于客户端连接的账号和密码了，在“用户权限”对话框中点击“添加”，在弹出的“新用户”对话框中输入账号和密码（图-5），点击“确定”，就可以看到如图-6的用户了；图-5图-6（6）添加好用户后，点击“下一步”，进入“网络软件”对话框，添加用于分配给客户端的IP地址了段，输入需要的 IP段后（图-7），点击“确定”；图-7（7）配置完成，点击“完成”完成新建连接（图-8），然后在PC的开始菜单--->“连接到”--->“显示所有连接”中，能够查看到新建立了一个“传入连接”，这样就可以接受客户端拨号连接了。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Windows XP 搭建PPPoE服务器&使用
为了测试路由器中的pppoe客户端（linux环境），特意在XP下建立一个pppoe服务器。
现将详细步骤写出来：
一、获取软件和参考文档
1、软件获取地址
/
选择左边的：Download & Install 点击： Accept ，弹出如下页面：
如上图所示，点击“32-bit release for x86 machines”环境下的download，下载所需的软件驱动文件。
同时上方的Readme WIN XP是安装参考文档。
2、解压下载的压缩包。
（本文附件中同时也附带上了）
3、点击打开Readme作参考
二、安装pppoe驱动协议
1、右击“网上邻居” -----> 选择“属性”，右击“本地连接”（本地待用的以太网卡连接）
2、点击“安装”，选择“协议”，再点击“添加”，在弹出的窗口中点击“从磁盘安装”
3、在弹出的窗口中点击“浏览”，找到解压的驱动包，选择其中的“WINPPPOE.INF”(有说选择RASPPPOE.INF的，可以试试)
4、点击两次“确定”后就完成了安装。
5、重新启动XP系统。
三、建立拨入连接
1、右击“网上邻居”，选择“属性”，在左边的网络任务中选择“创建一个新的连接”
2、点击“下一步”，选择“设置高级连接”，继续“下一步”
3、点击“接受传入的连接”
4、点击“下一步”，选择本地所用的以太网设备
5、点击“下一步”，选择“允许虚拟专用连接”
6、点击“下一步”，选择及添加pppoe用户
建议，重新添加一到多个pppoe用户，并在前面的复选框中选中它
7、点击“下一步”，选中“Internet协议”后，点击“属性”。
在弹出的窗口中
输入TCP/IP的指定状况，可以选择是通过其它dhcp分配IP地址还是通过pppoe分配IP 地址。
如果有必要可以选上“允许呼叫的计算机指定其IP”
8、点击“确定”，“下一步”之后可以“完成”
9、建立后的状态如下图，如果有必要可以再重启一下系统。
10、从客户端进行拨号（本实例是从linux客户端拨号的，根据上面的readme介绍，还有windows的客户端），接入成功后会有一个以用户名为标志的设备。
其状态图如下：
四、删除PPPOE
1、右击“网上邻居”----> “属性”，右击“本地连接” ----->“属性”
2、去掉PPPOE协议前面打的勾，表示取消PPPOE协议，然后点击“确定”
3、重新，右击“本地连接” ----->“属性”
4、点击“PPPOE协议”，表示选中该协议，注意，左击一下，不要在前面打钩
5、点击“卸载”
6、进入系统的WINDOWS目录，进入inf目录，找到安装pppoe驱动时生成的两个*.inf 和*.pnf文件，删除掉
7、重启系统。
