口腔基本设备简介
口腔基本设备简介
03
照明不亮
检查灯泡是否损坏，如有问题需 更换；确保电源和开关正常工作 。
牙科手术器械常见问题及解决方案
器械松动或脱落
检查器械的螺丝和固定装置，确 保没有松动或脱落，如有需要， 进行维修或更换。
器械不锋利
检查器械的刀片和磨石，如有问 题需更换；确保使用正确的磨石 和润滑剂。
器械断裂
检查器械的材料和工艺，确保符 合质量标准；避免使用过度或错 误的方式使用器械。
像。
03
口腔基本设备使用方法
牙科椅的使用方法
牙科椅是口腔治疗中最重要的设备之 一，提供患者躺卧、头部支撑和调整 功能。
治疗过程中，应保持牙科椅稳定，避 免突然移动或摇晃，确保治疗安全。
使用牙科椅时，应根据患者身高、体 型进行适当调节，确保患者舒适。
牙科治疗台的使用方法
治疗前，应检查治疗台上的器械和材料是否齐全、完 好，如有损坏或过期应及时更换。
检查紧固件
定期检查牙科治疗台附件的紧固件， 确保其牢固可靠。
调节保养
定期对牙科治疗台附件的调节装置进 行检查和保养，确保其调节功能正常 。
检查气动系统
定期对牙科治疗台附件的气动系统进 行检查，确保其正常运转。
牙科影像设备的维护与保养
定期清洁
检查紧固件
定期清洁牙科影像设备的表面和镜头，保 持其干净清晰。
口腔基本设备简介
• 口腔基本设备概述 • 口腔基本设备种类 • 口腔基本设备使用方法 • 口腔基本设备维护与保养 • 口腔基本设备常见问题及解决方案
01
口腔基本设备概述
定义与分类
定义
口腔基本设备是指用于口腔疾病 诊断、治疗和预防的医疗设备， 是口腔医疗保健的重要组成部分 。

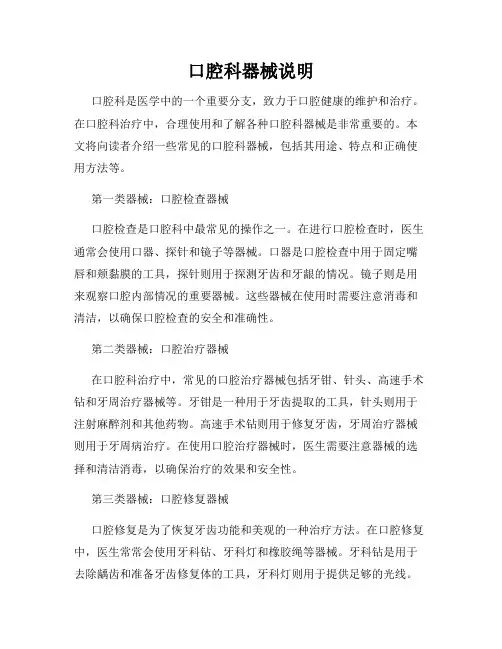

口腔科器械说明
口腔科器械说明口腔科是医学中的一个重要分支，致力于口腔健康的维护和治疗。
在口腔科治疗中，合理使用和了解各种口腔科器械是非常重要的。
本文将向读者介绍一些常见的口腔科器械，包括其用途、特点和正确使用方法等。
第一类器械：口腔检查器械口腔检查是口腔科中最常见的操作之一。
在进行口腔检查时，医生通常会使用口器、探针和镜子等器械。
口器是口腔检查中用于固定嘴唇和颊黏膜的工具，探针则用于探测牙齿和牙龈的情况。
镜子则是用来观察口腔内部情况的重要器械。
这些器械在使用时需要注意消毒和清洁，以确保口腔检查的安全和准确性。
第二类器械：口腔治疗器械在口腔科治疗中，常见的口腔治疗器械包括牙钳、针头、高速手术钻和牙周治疗器械等。
牙钳是一种用于牙齿提取的工具，针头则用于注射麻醉剂和其他药物。
高速手术钻则用于修复牙齿，牙周治疗器械则用于牙周病治疗。
在使用口腔治疗器械时，医生需要注意器械的选择和清洁消毒，以确保治疗的效果和安全性。
第三类器械：口腔修复器械口腔修复是为了恢复牙齿功能和美观的一种治疗方法。
在口腔修复中，医生常常会使用牙科钻、牙科灯和橡胶绳等器械。
牙科钻是用于去除龋齿和准备牙齿修复体的工具，牙科灯则用于提供足够的光线。
橡胶绳则用于锚定修复体并帮助牙齿固位。
在使用口腔修复器械时，医生需要密切观察牙齿情况，并注意器械的清洁和消毒，以确保修复效果的质量和持久性。
第四类器械：口腔卫生器械口腔卫生是保持口腔健康的重要一环。
在口腔卫生中，常用的器械包括牙刷、牙膏、牙线和洁牙器等。
牙刷和牙膏是清洁牙齿的主要工具，而牙线则用于清洁牙齿之间的间隙。
洁牙器则可以帮助清除牙垢和色素，保持口腔的清洁和健康。
使用口腔卫生器械时，需要掌握正确的刷牙和清洁方法，并定期更换牙刷，以保持良好的口腔卫生习惯。
在使用口腔科器械时，不仅需要医生具备相应的专业知识和技能，患者也需要了解这些器械的基本情况。
同时，加强消毒和清洁工作也是非常重要的，以保障器械的安全性和有效性。

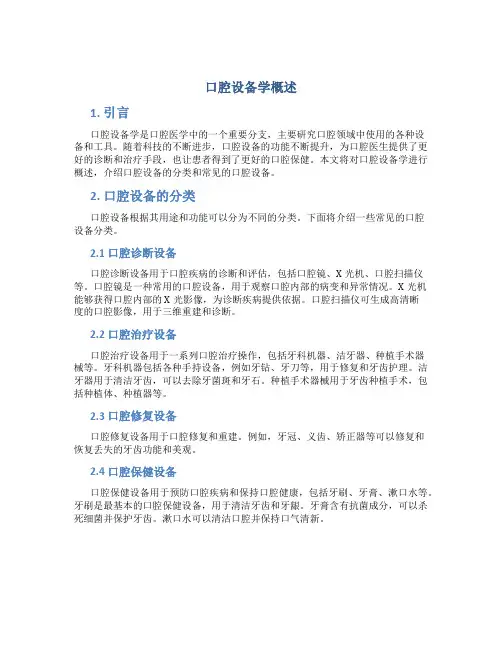

口腔设备学概述
口腔设备学概述1. 引言口腔设备学是口腔医学中的一个重要分支，主要研究口腔领域中使用的各种设备和工具。
随着科技的不断进步，口腔设备的功能不断提升，为口腔医生提供了更好的诊断和治疗手段，也让患者得到了更好的口腔保健。
本文将对口腔设备学进行概述，介绍口腔设备的分类和常见的口腔设备。
2. 口腔设备的分类口腔设备根据其用途和功能可以分为不同的分类。
下面将介绍一些常见的口腔设备分类。
2.1 口腔诊断设备口腔诊断设备用于口腔疾病的诊断和评估，包括口腔镜、X光机、口腔扫描仪等。
口腔镜是一种常用的口腔设备，用于观察口腔内部的病变和异常情况。
X光机能够获得口腔内部的X光影像，为诊断疾病提供依据。
口腔扫描仪可生成高清晰度的口腔影像，用于三维重建和诊断。
2.2 口腔治疗设备口腔治疗设备用于一系列口腔治疗操作，包括牙科机器、洁牙器、种植手术器械等。
牙科机器包括各种手持设备，例如牙钻、牙刀等，用于修复和牙齿护理。
洁牙器用于清洁牙齿，可以去除牙菌斑和牙石。
种植手术器械用于牙齿种植手术，包括种植体、种植器等。
2.3 口腔修复设备口腔修复设备用于口腔修复和重建。
例如，牙冠、义齿、矫正器等可以修复和恢复丢失的牙齿功能和美观。
2.4 口腔保健设备口腔保健设备用于预防口腔疾病和保持口腔健康，包括牙刷、牙膏、漱口水等。
牙刷是最基本的口腔保健设备，用于清洁牙齿和牙龈。
牙膏含有抗菌成分，可以杀死细菌并保护牙齿。
漱口水可以清洁口腔并保持口气清新。
3. 常见口腔设备3.1 口腔镜口腔镜是一种用于观察口腔内部的工具。
它通常由可视的光源和显微镜组件组成，使医生可以清晰地看到口腔内部的病变和异常情况。
口腔镜有助于口腔疾病的早期发现和诊断，提高了口腔医生的治疗效果。
3.2 X光机X光机是一种用于获得口腔内部X光影像的设备。
它通过发射X射线束，然后通过患者的口腔部位，最后被传感器接收和记录。
X光机能够提供关于牙齿和颌骨的详细信息，帮助口腔医生进行准确的诊断和评估。

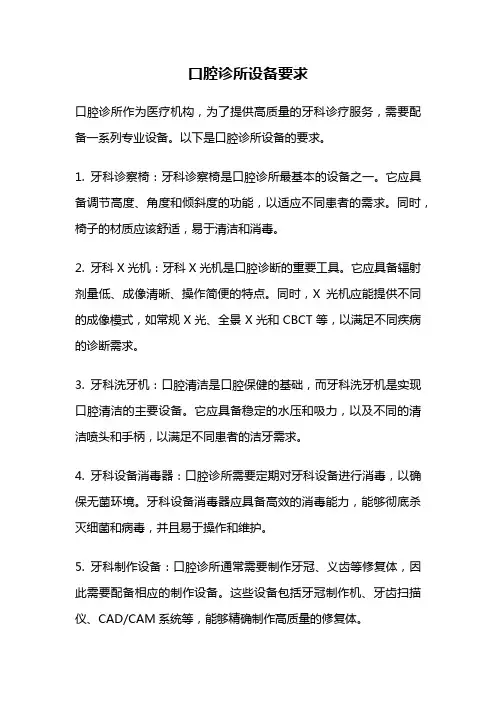

口腔诊所设备要求
口腔诊所设备要求口腔诊所作为医疗机构，为了提供高质量的牙科诊疗服务，需要配备一系列专业设备。
以下是口腔诊所设备的要求。
1. 牙科诊察椅：牙科诊察椅是口腔诊所最基本的设备之一。
它应具备调节高度、角度和倾斜度的功能，以适应不同患者的需求。
同时，椅子的材质应该舒适，易于清洁和消毒。
2. 牙科X光机：牙科X光机是口腔诊断的重要工具。
它应具备辐射剂量低、成像清晰、操作简便的特点。
同时，X光机应能提供不同的成像模式，如常规X光、全景X光和CBCT等，以满足不同疾病的诊断需求。
3. 牙科洗牙机：口腔清洁是口腔保健的基础，而牙科洗牙机是实现口腔清洁的主要设备。
它应具备稳定的水压和吸力，以及不同的清洁喷头和手柄，以满足不同患者的洁牙需求。
4. 牙科设备消毒器：口腔诊所需要定期对牙科设备进行消毒，以确保无菌环境。
牙科设备消毒器应具备高效的消毒能力，能够彻底杀灭细菌和病毒，并且易于操作和维护。
5. 牙科制作设备：口腔诊所通常需要制作牙冠、义齿等修复体，因此需要配备相应的制作设备。
这些设备包括牙冠制作机、牙齿扫描仪、CAD/CAM系统等，能够精确制作高质量的修复体。
6. 牙科激光设备：激光在牙科领域具有广泛的应用，如激光治疗、激光种植等。
牙科诊所需要配备适用的激光设备，以提供更加精准和舒适的治疗体验。
7. 牙科口腔摄影设备：口腔摄影是口腔诊断和治疗的重要手段之一。
牙科诊所需要配备高质量的口腔摄影设备，如口腔内窥镜、口腔相机等，以便进行口腔病变的观察和记录。
8. 牙科诊疗器械：口腔诊所需要配备各种常用的牙科诊疗器械，如牙科钳、牙科镜、牙科钻等。
这些器械应具备良好的质量和耐用性，以确保诊疗的准确性和安全性。
9. 牙科辅助设备：口腔诊所还需要配备一些辅助设备，如吸痰机、牙科灯、牙科空气压缩机等。
这些设备能够提供必要的辅助功能，保证诊疗过程的顺利进行。
10. 牙科诊所管理软件：口腔诊所需要配备专业的管理软件，以便进行患者信息管理、预约管理、医生排班等工作。

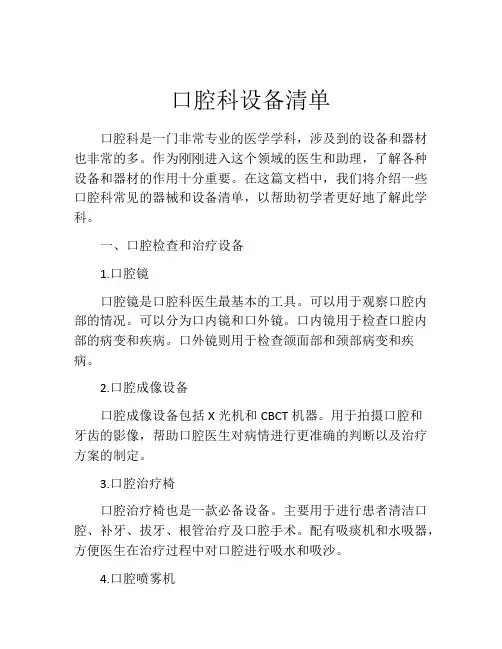

口腔科设备清单
口腔科设备清单口腔科是一门非常专业的医学学科，涉及到的设备和器材也非常的多。
作为刚刚进入这个领域的医生和助理，了解各种设备和器材的作用十分重要。
在这篇文档中，我们将介绍一些口腔科常见的器械和设备清单，以帮助初学者更好地了解此学科。
一、口腔检查和治疗设备1.口腔镜口腔镜是口腔科医生最基本的工具。
可以用于观察口腔内部的情况。
可以分为口内镜和口外镜。
口内镜用于检查口腔内部的病变和疾病。
口外镜则用于检查颌面部和颈部病变和疾病。
2.口腔成像设备口腔成像设备包括X光机和CBCT机器。
用于拍摄口腔和牙齿的影像，帮助口腔医生对病情进行更准确的判断以及治疗方案的制定。
3.口腔治疗椅口腔治疗椅也是一款必备设备。
主要用于进行患者清洁口腔、补牙、拔牙、根管治疗及口腔手术。
配有吸痰机和水吸器，方便医生在治疗过程中对口腔进行吸水和吸沙。
4.口腔喷雾机口腔喷雾机用于对口腔进行消毒和缓解疼痛。
成为非常有效的治疗方式，提高了患者的治疗体验。
5.牙科手钻牙科手钻是口腔医生最基本的工具之一。
它可以进行修复牙齿和开展微创手术。
二、口腔卫生设备1.洁牙器洁牙器用于清洁患者牙齿，去除口腔中的牙菌斑和其他杂质。
同时还可以进行口腔按摩，促进口腔血液循环。
2.牙线和牙线拨牙线和牙线拨是非常有用的口腔卫生工具。
可以清洁难以到达的牙齿表面，预防蛀牙和牙周病的发生。
3.口腔杯和刷杯器口腔杯和刷杯器是为了方便患者洗漱时使用的设备。
可以让患者清洁口腔和牙齿，减少细菌的滋生。
4.口腔口罩和手套口腔医疗工作是非常易感染的工作，因此口腔口罩和手套是必备的防护工具。
可以有效的降低感染的风险。
三、其他口腔科设备1.智能电动牙刷这是近年来口腔卫生领域最为普及的口腔工具之一。
它有更高的清洁效率，并且可以智能感应贴合情况，有效的减少了误刷等问题。
2.口腔保健饮品口腔保健饮品是口腔治疗补充品系列产品，有含氟茶、硝香口喷、口气吐司等，起到了清洁口腔、抑菌消炎、滋养口腔等功效。

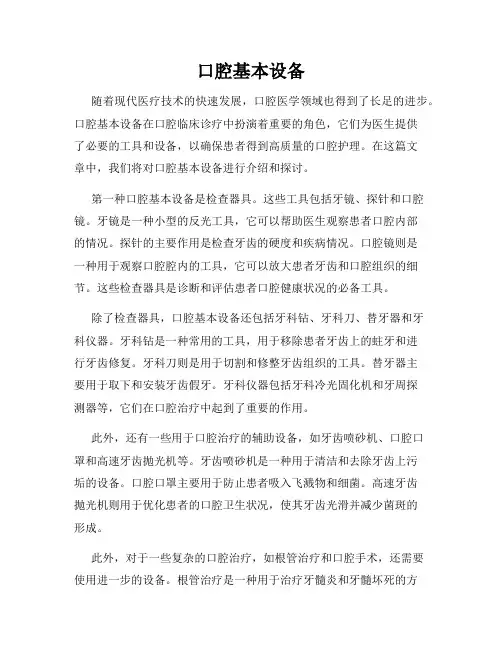

口腔基本设备
口腔基本设备随着现代医疗技术的快速发展，口腔医学领域也得到了长足的进步。
口腔基本设备在口腔临床诊疗中扮演着重要的角色，它们为医生提供了必要的工具和设备，以确保患者得到高质量的口腔护理。
在这篇文章中，我们将对口腔基本设备进行介绍和探讨。
第一种口腔基本设备是检查器具。
这些工具包括牙镜、探针和口腔镜。
牙镜是一种小型的反光工具，它可以帮助医生观察患者口腔内部的情况。
探针的主要作用是检查牙齿的硬度和疾病情况。
口腔镜则是一种用于观察口腔腔内的工具，它可以放大患者牙齿和口腔组织的细节。
这些检查器具是诊断和评估患者口腔健康状况的必备工具。
除了检查器具，口腔基本设备还包括牙科钻、牙科刀、替牙器和牙科仪器。
牙科钻是一种常用的工具，用于移除患者牙齿上的蛀牙和进行牙齿修复。
牙科刀则是用于切割和修整牙齿组织的工具。
替牙器主要用于取下和安装牙齿假牙。
牙科仪器包括牙科冷光固化机和牙周探测器等，它们在口腔治疗中起到了重要的作用。
此外，还有一些用于口腔治疗的辅助设备，如牙齿喷砂机、口腔口罩和高速牙齿抛光机等。
牙齿喷砂机是一种用于清洁和去除牙齿上污垢的设备。
口腔口罩主要用于防止患者吸入飞溅物和细菌。
高速牙齿抛光机则用于优化患者的口腔卫生状况，使其牙齿光滑并减少菌斑的形成。
此外，对于一些复杂的口腔治疗，如根管治疗和口腔手术，还需要使用进一步的设备。
根管治疗是一种用于治疗牙髓炎和牙髓坏死的方法，它需要使用根管冠和根管镜等设备。
口腔手术则需要使用手术灯、手术椅和手术器械等设备，以确保手术的安全和顺利进行。
总结起来，口腔基本设备是现代口腔医学中不可或缺的一部分。
这些设备确保了医生能够准确地诊断和治疗患者的口腔问题。
它们提供了临床所需的工具和设备，并通过有效的治疗方式来提高患者的口腔健康水平。
因此，在口腔医学领域的日常实践中，熟悉并正确使用口腔基本设备是每一位口腔医生的重要任务。
希望这篇文章对你了解口腔基本设备有所帮助。
感谢你的阅读！。
口腔基本设备简介
口腔基本设备简介1. 引言口腔基本设备是口腔诊疗的重要工具，用于诊断、治疗和预防口腔疾病。
随着口腔医学的发展，口腔基本设备的种类和功能也在不断更新和完善。
本文将对口腔基本设备的种类和功能进行简要介绍。
2. 口腔检查工具2.1 口镜口镜是一种用于观察口腔内部情况的工具，主要由镜柄和镜头组成。
口镜有不同的形状和尺寸，常用的有直尺状口镜和L型口镜。
医生可以通过口镜观察口腔内的牙齿、牙龈和口腔黏膜的状况，及时发现口腔疾病。
2.2 探针探针是一种用于检查牙齿和牙龈的工具，通常由细长的金属杆和末端的探尖组成。
医生可以通过探针来检查牙齿的硬度、牙釉质的完整性和龈沟的深度，以评估牙齿的健康情况。
2.3 X射线机X射线机是一种用于口腔影像学的设备，通过发射X射线来观察牙齿、牙根和颌骨的情况。
医生可以借助X射线影像，准确地诊断口腔疾病，如牙齿蛀牙、牙齿错位和根尖周炎等。
3. 口腔治疗工具3.1 牙科钻机牙科钻机是一种用于修复牙齿的工具，常用于去除蛀牙组织、制备牙齿修复体和根管治疗等手术。
牙科钻机通过高速旋转的钻头来移除牙齿组织，医生可以根据患者的不同情况选择合适的钻头和转速。
3.2 牙科喷砂机牙科喷砂机通过喷射高速流动的气体和细小的磨料颗粒，清洁和磨除牙齿表面的牙石和菌斑。
喷砂可以有效地除去色素沉积和牙垢，恢复牙齿的光泽和洁白度，并预防口腔疾病的发生。
3.3 牙科电热器牙科电热器是一种用于治疗牙髓炎和根管治疗的设备，通过加热牙龈膜和牙髓组织，消除炎症和杀死细菌。
牙科电热器具有温度可调节、治疗时间可控制的特点，可以准确地治疗口腔疾病，提高治疗效果。
4. 口腔预防工具4.1 牙刷牙刷是口腔预防中最常用的工具，用于刷洗牙齿表面的牙菌斑和食物残渣。
牙刷通常由刷毛和刷柄组成，刷毛的硬度和密度可根据个人需求选择。
4.2 牙线牙线是用于清洁牙齿间隙的工具，可以去除牙齿间的牙菌斑和食物残渣。
牙线有不同的材质和形式，如牙线棒、牙线线轮和牙线棉等，可以根据个人习惯选择合适的牙线。
口腔科器械说明
口腔科器械说明一、引言口腔科器械是用于口腔诊疗和治疗的专业工具，其正确使用和保养对于患者的口腔健康至关重要。
本文将介绍口腔科常用的器械，并提供使用指南，以确保医务人员正确操作和维护口腔科器械。
二、常见口腔科器械及其用途1. 口镜口镜是一种用于观察口腔内部情况的工具。
它通常由镜面和手柄组成，手柄为了方便操作通常会有一定的长度。
医生通过口镜可以观察患者口腔内的牙齿、黏膜和其他组织，以判断病变情况并作出正确的诊断。
2. 牙钳牙钳是一种用于夹持和移动牙齿的器械。
它常用于拔牙手术中，具有不同形状和尺寸的牙钳适用于不同的拔牙情况。
医生需要根据具体情况选择合适的牙钳，并注意操作的技巧和力度，以避免损伤周围组织。
3. 牙科喷雾器牙科喷雾器是一种用于清洁牙齿表面和间隙的器械。
它通过喷射细小的水流或空气流，将食物残渣和牙菌斑冲刷清除，以保持口腔清洁并预防龋齿和牙周疾病。
使用牙科喷雾器时，医生需要注意喷嘴的角度和距离，以避免对牙齿造成过度冲洗或损伤牙釉质。
4. 牙龈刀牙龈刀是一种用于修整和治疗牙龈的器械。
它通常由镜面、手柄和刀片组成，刀片可以根据需要更换。
医生使用牙龈刀时需要谨慎操作，以确保对牙龈的准确处理。
任何不当的使用都可能导致牙龈创伤和感染。
5. 牙科钻机牙科钻机是一种用于牙齿修复和治疗的电动工具。
它通过高速旋转的钻头来去除蛀牙或牙髓组织，并为填充物的安置提供空间。
医生在使用牙科钻机时，需要注意选择适当的钻头和转速，以避免对牙齿和邻近组织造成不必要的损伤。
三、口腔科器械使用指南1. 维护器械卫生：口腔科器械在使用前后应彻底清洁和消毒，以确保无菌状态。
严格遵守医疗器械消毒程序，杜绝交叉感染的发生。
2. 注意操作技巧：医务人员应该接受专业培训，并熟悉不同器械的使用方法和注意事项。
医生需要根据患者的具体情况选择正确的器械，并娴熟地进行操作，以确保安全和有效性。
3. 遵循规范操作：在使用口腔科器械时，医务人员需要遵循相关法律法规和规范要求，确保操作合规。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
关于手机的高温消毒
1 手机消毒的流程 手机清洗 注油养护 热封灭菌袋
预真空高温消毒 2 手机消毒设备 3 手机消毒的要求
手机消毒设备图示
预真空高温消毒锅的结构与原理
进，排 气电磁 阀
主控板
锅体空 腔
真空装 置
蒸汽发 生器
进水电 磁阀
排水电 磁阀
保护装 置
其它常用口腔设备简介
1 X光牙片机 2 全景机 3 光固化机 4 洁牙机
口腔基本设备简介
口腔设备的现状，发展和展望 口腔设备的分类
诊断设备 治疗设备 技工设备 手术设备 消毒设备
我院的口腔设备状况
1.整体配置(高，中，低） 2.分布情况 3 性能分析
口腔综合治疗台性能分析
80 70 60 50 40 30 20 10 0
椅位总量 70 60 50 40 30 20 10 0
牙科手机消毒方法
表面擦洗及浸泡，微波、紫外线、干热式消 毒，高温压气蒸气灭菌 等
压力蒸气消毒灭菌方法是目前对牙科手机（包 括其它牙科器械）最有效的灭菌方法，该法是 应用有关温度、压力和容积的波一马定律，通 过高温高压的蒸气作为热传递媒体介质，到达 所消毒的器械的各个部位 。压力蒸气灭菌器必 须具备抽真空功能 。消毒前抽3次真空叫B级 消毒炉。
牙片机
X线的产生特性 牙片机外观结构及原理 使用注意事项
牙片机结构原理
机械臂
球管
控制面板
曝光 手闸
牙片机图示
机械臂 球管
控制箱
产生X线的简单电路
洁牙机图示
工作尖
工作手柄
功率调节 水量调节
洁牙机
工作原理 超声波洁牙机是以压电陶瓷的工作手柄作为换 能器，在工作尖处产生频率为27~30KHZ的超 声波振动，当工作尖与牙面接触时，即可处去 牙石，而且在工作尖末端还可以产生空穴效应， 在有水环境中形成氧化水，释放新生态纯净氧， 从而有效地抑制牙周袋内深部的厌氧菌，更有 效地控制牙周病的发展。
电路系统框图
电源
主控板
手术灯
观片灯
电磁阀
开关面板
脚控开关
加热器
电动椅控制板
升降电机
仰俯电机 限位开关
手术灯部件结构与原理
热波反射
冷光汇聚 热波反射层
红光热波 透过
口腔设备专用灯泡
电动椅控制部分
主控板的组成和结构 主控板的功能 主控板的工作原理与流程
口腔综合治疗机的调试
1 电源开关和总气开关 2 调整过滤减压阀 气0.5Mpa左右， 水压
牙科手机
牙科手机的发展 气涡轮高速牙钻机的特点 现代手机产品 高速手机的结构与原理
牙科手机图示
筒夹
快换接头
高速手机结构图
2mm空隙 三瓣簧
车针
钥匙孔 边沿棱角
筒夹
手机钥匙
Ｏ型垫圈
弹性垫圈 风轮
轴承
三瓣簧
回气管
进气管
高速手机核心部件－－筒夹 组成：轴承 风 轮 Ｏ型垫圈 三瓣簧 弹性垫圈
洁牙机电路框图
压电转换
机械振动
电源
放大电路
震荡电路
反馈电路
控制频率
微处理器 MPU
强度控制
水电磁阀 脚踏开关
知识回顾 Knowledge Review
祝您成功！
口腔综合治疗机的维护与保养
清洁与消毒：对椅位表面进行定期的清洁，三 用枪喷头和痰盂的消毒
每周一次检查过滤减压阀，及时排除阀内积水 椅位不用时，应放在复位位置 凡移动，转动部位要经常加润滑剂 非专业人员不得拆卸机器，以免造成人身伤害 进行维修时，必须切断电源
常见故障与检修
1 故障的现象 2 故障原因的分析 3 故障的处理 4 常见故障及维修
气动马达手机
基本结构 工作原理 保养与维护
手机消毒，有效预防交叉感染
牙科手机引起交叉感染主要有以下 3种途径
1 唾液、血液、啐屑造成的表面污染和唾液、血液通过 手机本身的间隙渗透到手机内部的内部污染。
2 手机高速旋转切割时产生的带有病源微生物的气雾和飞沫进入 空气造成的空气污染。
3 手机高速涡轮停止转动瞬间形成的负压，可将病人口腔中的致 病微生物回吸至手机内部，并经过手机接头进入综合治疗台水、 气管道系统所造成污染，或者是由于日积月累，综合治疗台水、 气管道内的细菌或有害微生物得到滋生而污染管道。
噪音与转速的关系图
DB 80
75
70
65
60
10 20 30 40
万转／分
手机使用方法及保养
车针的装卸 操作负载不可过大 手机管路和机头内部的清洗 注油保养
手机的故障及维修
故障现象 1
2
3
4
5
6
旋转无力或不转 车针晃动或噪音大 车针松动或太紧 车针无法装卸 出水不畅或无水 雾化不好
0.2MPa~0.4MPa 3 检查手术灯是否正常，光调节是否有效。 4 检查水杯，冲盂出水是否正常 5 检查电动椅动作是否正常，有无异常噪音。 6 踩下脚踏检查手机工作是否正常，出水大小调
节是否有效
牙科手机的调试
手机型号
NSK四孔手机
压力范围
高速手机
低速手机
0.2MPa~0.25MPa 0.25MPa~0.30MPa
80
70
60
进口设备
50
合资设备
40
国产设备
30
20
10
0
椅位总量
10年以上 5-10年 5年以下
10万以上 5-10万 5万以下
综合口腔治疗台结构与原理
组成与 配置 气，水路流程 电控系统
口腔综合治疗机图示
气，水路流程图
地箱
气水 分配 阀
主气
水路 控制气
强吸 弱吸 水杯 冲盂
三用枪
主控阀 脚闸
手机 选择阀
地箱部件构造图
进水管路 电源进线
下水管路
气减压过滤阀
进气管路
水过滤阀
具体地箱图示
进气 压力 min5.5bar max7.0bar
进水 Min 2.5bar Max 6.0bar
下水管
箱体部件水，气流程图
负压
过滤 器
分配阀
电磁阀
调节阀 过滤器
W12
A1
手机气，水控制流程图
