发电机励磁系统调试过程中无法升压及无功波动的分析处理

发电机励磁系统调试过程中无法升压及无功波动的分析处理摘要:本文通过对NES6100系列励磁调节系统调试过程中出现的短路故障进行
分析和讨论,并结合积累的运行经验,对其故障诊断技术所存在的问题及其特点进行深入性的探讨。

关键词:励磁系统;触发角;续流电阻;无功波动。

发电机励磁系统是发电机的重要组成部分,它对发电机自身及电力系统安全稳定运行,起着重要的作用。

发电厂两台发电机励磁系统目前采用某汽轮机厂家励磁调节器,该系统为2008年投运,已经运行10年。

因寿命到期在近几年运行期间,该励磁系统故障频繁。

针对以上问题,也全方位与使用某汽轮机厂家机组的兄弟厂家技术交流,大部分厂家存在的问题与我公司相同,部分单位已经更换了其他厂家的励磁系统,为解决励磁系统目前存在的问题,确保发电机组大修后机组安全、稳定运行。

建议利用大修期间,对励磁系统整体升级改造。

发电厂针对某汽轮机厂家机组配套励磁系统以及我公司其它励磁厂家进行多方面交流,新疆昆玉发电机组及我公司1#TRT机组的励磁系统,均采用北京前锋科技有限公司的产品WKLF-502,均能正常运行。

但是北京前锋励磁系统在某汽轮机厂家三机无刷励磁机组中没有使用业绩,经咨询南京南瑞励磁系统在某汽轮机厂家三机无刷发电机有相关业绩。

17年8月3日~4日,装备部与发电厂一行3人到上海宝钢梅山钢铁公司(简称:梅山钢铁)、国网南瑞集团公司(简称:南瑞集团)对南京梅山钢铁2台某汽轮机厂家三机无刷发电机进行了现场考察,梅山钢铁励磁系统均采用南瑞SVAR-2000第二代发电机励磁系统,运行至今未出现任何问题,其发电机、副励磁机、励磁机参数均与我公司发电机组一致,证明某汽轮机厂家无刷励磁发电机完全可以采用其它厂家励磁系统,不是仅局限于某汽轮机厂家自身的励磁系统。

根据南京梅山钢铁两台三机无刷励磁发电机的使用情况,以及南瑞励磁系统生产现场考察,南瑞励磁系统在国内使用业绩较突出,南瑞集团从研发、设计、生产、售后等综合实力在国内排名超前,南瑞励磁系统质量可靠,稳定性较强。

比容量机组励磁系统价格约25万元左右,与某汽轮机厂家配套励磁系统对比,其性价比较高。

为了确保发电机组大修后,励磁系统安全稳定运行;综合考虑,本次改造优先选用南京南瑞第四代NES6100系列励磁调节系统。

一、NES6100系列励磁调节系统调试过程中问题及处理分析
1、29日晚零起升压,机端电压无法升到额定。

1)具体现象
2018年4 月29 日开机,当机组转速达到3000 转后,对永磁机输出电压进行测量为210V,频率为400Hz。

通过修改工控机励磁软件界面投入零起升压功能,现地建压,随后现地手动增磁增加电压给定,发现随着机端电压的上升,触发角度下降迅速。

当触发角度下降到60 度时,机端电压达到70%,励磁电压、励磁电流及触发角发生异常,调节器自动逆变。

怀疑是续流回路问题,主回路如下图:
单相全控桥主回路示意图
2)原因分析
单相整流励磁,续流电阻一般取转子电阻的10 倍左右,此励磁系统续流电阻
为12 只100Ω/200W 电阻四并三串,最终续流电阻阻值为75Ω。

其中在正极串联
二极管,以防止励磁机转子电流与续流电阻形成回路,可控硅因无法维持最小工
作电流而关断。

用万用表电阻档量二极管正向电阻为125KΩ,反向电阻为
1.041MΩ,二极管档量正向压降为0.66V 可见二极管正常,但因其正向电阻过大,失去为维持单相全控桥正常工作的续流作用。

建压后单相全控桥接受调节器所发
脉冲开始整流,由于励磁机转子感性作用,可控硅无法正常的开启与关断,导致
整个整流装置无法正常工作。

设计中单相全控桥的续流电阻串联二极管采用的是
三相全控桥中频整流桥的方案,且在此励磁系统为首次应用。

由于厂内无法模拟
转子,该方案只能在现场进行动态验证。

3)检验方法
将整流柜去励磁机的电缆拆除,甩开二极管,调节器在开环状态下做整流装
置的小电流试验。

整流装置能够正常工作,输出直流电压正确,问题解决。

2、4月30日发电机并网后,无功波动,修改参数后机端电压过压解列。

1)具体现象
4月30日并网,并网后发现无功有较大波动,随即在调节器励磁界面查看定
子电压和定子电流一次值。

发现励磁界面的机端电压100%对应的是一次值
10.5kV,但保护装置上一次值并未达到机端额定电压10.5kV。

现场排查后,发现
励磁参数中,PT 变比为138。

经电厂人员确认为105,此处变比写错。

在电话沟
通中,现场励磁调试人员未严格按照要求,将调节器切到手动方式(电流闭环),在自动方式(电压闭环)下对PT 进行修改,导致机端电压过压过压。

2)原因分析
NES6100 励磁调节器包含两套调节装置,每个装置又包含电压闭环(自动方式)和转子电流闭环(手动方式)。

当在电压闭环下时以机端电压为控制量,当
电压给定不变,机端电压低于电压给定时,触发角度减小以增大转子电流提高机
端电压;机端电压高于电压给定时,触发角度增大以减小转子电流降低机端电压。

当在电流闭环下时以转子电流为控制量,当电流给定不变,转子电流低于电流给
定时,触发角度减小以增大转子电流;转子电流高于电流给定时,触发角度增大
以减小转子电流。

当调试人员修改PT 参数前,保护装置显示的定子电压一次值在10kV,接近
机端额定电压。

励磁界面定子电压一次值计算公式为:“定子电压一次值=PT 二次
电压值*PT 变比*采样系数”,若要显示正确的一次值必须保证PT 变比和采样系数
同时正确。

调试人员突然将PT 变比由138 改为105,导致机端电压采样值突然下
降到76%。

此时电压给定100%未变,机端电压采样值低于电压给定(而实际机
端电压为95%左右),根据调节器调节原理,触发角度减小,引起转子电流突增,机端电压过压解列。

3)检验方法
解列后,仔细核对各项参数,发现PT 变比实际为100,不是138 也不是105,功率因数与电厂参数也不符。

将所有参数修改正确后,再进行零起升压校验后机
端电压显示正常,并网后有功无功稳定,问题解决。

总结
励磁系统作为发电站的重要设备,能否正常工作,直接影响到发电站的安全、经济和稳定运行。

当励磁系统出现故障时,要根据机组是否第一次启励建压,认
真分析启励前后的有关测量参数、信号指示及其变化情况和系统故障、机组有关
保护动作情况,以合理确定检查的重点和步骤,达到快速处理故障的目的。

参考文献:
[1]武庭会.发电机机组无功功率输出波动原因分析及对策[J].冶金动力,2015(10):10-12.
[2]何开教,方鸽飞,刘荣.发电机励磁系统调节参数对电力系统动态电压稳定
的影响[J].机电工程,2012,29(01):94-96+103.
[3]竺士章,陈新琪.励磁系统的过励限制和过励保护[J].电力系统自动化,2010,34(05):112-115.。

合集下载

发电机励磁系统常见故障及对策分析

发电机励磁系统常见故障及对策分析

发电机励磁系统常见故障及对策分析摘要:电力资源作为非常重要的基础资源,为各行业的发展带来了极大的便利,当然,火力发电厂也不例外。

本文结合以往的调试和运行实践经验,分析了发电机励磁系统常见故障,并提出了解决故障的对策,以供参考。

关键词:火力发电厂;励磁系统;常见故障;对策前言火力发电厂能够顺利运行必然离不开发电机设备,发电机作为其非常核心的设备,运行质量关系着整个火力发电厂能否顺利运行。

若是发电机在运行的过程中,励磁系统发生故障,会影响电能生产的安全性,带来非常大的损失。

所以,在实际工作中,我们需要认识到发电机的重要性,尤其是要处理好励磁系统存在的各种故障问题,以保证励磁系统能够正常运行。

1.发电机励磁系统常见故障通过实践可以知道发电机励磁系统在工作的过程中,一般会出现的故障有:发电机误强励故障、发电机失磁故障、发电机励磁回路一点接地。

这些故障的出现都会导致发电机运行异常,让发电机不能正常运行。

下面对这些问题的具体表现及带来的影响做一下简要分析。

1.1发电机误强励故障发电机在实际运行的过程中出现事故,电压持续性降低时,励磁系统会强行快速地给发电机最大的励磁,从而让系统电压能够在第一时间恢复,这种强行施加励磁的行为,就是强励磁[2]。

强励对保持系统稳定运行,有效调节励磁系统各项参数等各方面都有着非常重要的作用。

在工作中,我们常常都会将关注的重点放在强励倍数是否满足标准要求,而忽视了误强励问题,影响了设备的安全稳定运行。

发电机误强励现象可以分成两种形式,即负载、空载误强励。

其中,前者体现在系统没有故障的条件下,并列运行机组的无功功率瞬间增加,工作人员无法手动进行控制,同时,机组声音出现异常,或者是机组过流问题的发生;而后者主要体现在启动发电机没有并入电网,导致电压持续升高,无法通过手动的方式进行控制,且机组声音出现异常。

无论是负载误强励,还是空载误强励故障的发生都是因为设备故障或者是操作不正确导致的。

火电厂发电机励磁系统常见故障分析及处理方法

火电厂发电机励磁系统常见故障分析及处理方法

火电厂发电机励磁系统常见故障分析及处理方法励磁系统安全可靠性是确保发电机以及火力发电厂安全高效运行的关键。

本文阐述了火电厂发电机励磁系统的作用,分析了火电厂发电机励磁系统常见故障,提出了火电厂发电机励磁系统故障的处理方法。

标签:发电机励磁系统;作用;常见故障;处理方法励磁系统故障是火电厂发电机系统中比较容易出现的故障类型,并且会对火电厂的正常用电和发电机的安全稳定造成较大的威胁。

随着电力市场的快速发展和火电厂装机容量的不断扩大,对发电机励磁系统的运行维护工作提出了更高更新的要求。

因此,深入分析发电机励磁系统常见故障及处理方法是需要研究的课题。

1、火电厂发电机励磁系统的作用火电厂发电机中的励磁系统主要由励磁功率单元和励磁调节器两部分组成,其在火电厂中主要的作用就是向发电机提供直流电流,而且在发电机中建立直流磁场。

因此通过对励磁系统的有效控制则可以保证发电机的正常运行,当发电机出现故障之后也可以通过对励磁电流的调节来确保其安全运行。

因此,火电厂中发电机励磁系统的作用主要有以下几个方面:首先就是电压控制。

发电机励磁系统可以按照负荷情况的不同来对励磁电流进行调节,保证和维持电压的给定水平,实现对电压的有效控制以及保证系统的正常运行。

其次就是无功分配。

通过发电机励磁系统来合理分配发电机组中的无功功率,起到对发电机组中的功率因数、电流以及无功功率参数的有效控制和调节作用。

最后就是保证电力设备的安全运行。

发电机励磁系统可以在发电系统短路时进行故障切断来维持电力系统中的电压,提高电压恢复的速度,实现发电系统动态稳定性和静态稳定性的提升。

2、火电厂发电机励磁系统常见故障分析2.1自并励磁系统故障。

此故障主要表现在发电励磁互感器中存在电流突变的现象,而且还会使得励磁互感器在较短的时间内达到饱和状态,同时在延迟40ms之后会出现差动保护动作。

在10ms之后励磁开关会关闭并导致跳机的问题。

而在上述故障发生时通常会在B相回路的位置出现,并电流互感器中会出现短路电流,在高压绕组和电流互感器的影响下导致故障的出现。

发电机组励磁系统故障分析与处理

发电机组励磁系统故障分析与处理

发电机组励磁系统故障分析与处理发表时间:2018-07-05T15:21:45.200Z 来源:《电力设备》2018年第6期作者:范子杰[导读] 摘要:在发电机系统中,励磁系统是重要组成部分,作用在于提供可进行调节的直流电流,确保机端电压稳定,从而满足发电机运行要求。

(华电渠东发电有限公司河南新乡 453000)摘要:在发电机系统中,励磁系统是重要组成部分,作用在于提供可进行调节的直流电流,确保机端电压稳定,从而满足发电机运行要求。

然而励磁系统在运行时由于受到诸多内外因素的影响常出现一些故障,影响其作用的发挥。

为此,有必要通过分析掌握励磁系统常见故障类型与产生原因,为故障防治提供参考。

关键词:发电机组;励磁系统;故障;处理一、故障及原因(一)失磁失磁是一种较为常见的故障,其会给系统的正常运行造成严重影响。

失磁故障发生在录波环节,在此过程中电压会急剧下降,并且最终变为负值,之后电流和电压会处于极不稳定的状态,进而导致出现失磁现象。

之所以会出现这种故障,主要原因在于电压开关处的触点事先没有做好加固措施,因此使得接触电阻的值超出正常范围之外,进而对系统的运行产生影响。

(二)整流整流故障的表现形式为:在按照正常程序启动机组之后,其中没有任何电压存在,事先安装好的警报装置也没有发出警报。

之所以会发生这类故障,主要是因为电气回路出现了问题,因此必须在短时间内对回路进行检查,及时处理故障,同时还要对整流电源进行全面检查,因为故障也有可能是因为电源某相断裂而引起的,这种情况下系统就会变得较为迟钝,很难做出警报反应。

(三)自复励自复励是一种应用较为广泛的系统,其最大的优势在于系统在任何状态下都能保持电流的正常供应,但系统在进行电流补偿的过程中容易对机组的运行造成影响,进而使得励磁电流不断减少。

二、发电机励磁系统常见故障处理措施(一)发电机升不起电压的故障分析在励磁系统中,电压控制的主要作用是将发电机端的电压进行设定,确保系统在正常的状态下得到顺利的运行。

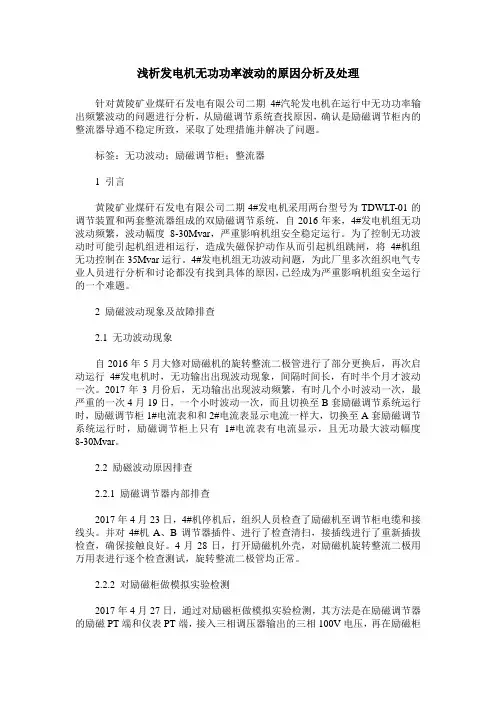

浅析发电机无功功率波动的原因分析及处理
