国家工业管道标识规范及颜色1.目的为了便于工业管道内的物质识别，确保安全生产，避免在操作上、设备检修上发生误判断等情况，结合公司的实际情况制定本规范。
2.适用范围本规范规定了工业管道的基本识别色、识别符号和安全标识。
本规范适用于工业生产中非地下埋没的气体和液体的输送管道。
3.定义本标准采用下列定义,识别色：用以识别工业管道内物质种类的颜色。
识别符号：用以识别工业管道内的物质名称和状态的记号。
危险标识：表示工业管道内的物质为危险化学品。
消防标识：表示工业管道内的物质专用于灭火。
4.基本识别色根据管道内物质的一般性能，分为八类，并相应规定了八种基本识别色和相应的颜色标准编号见下表。
物质种类基本识别色颜色标准编号色样水艳绿 G03 见电子版本水蒸气大红 R03空气淡灰 B03气体中黄 Y07酸或碱紫 P02可燃液体棕 YR05其他液体黑 -氧淡黄 PB06基本识别色标识方法工业管道的基本识别色标识方法，使用方应从以下五种方法中选择。
a)管道全长上标识；b)在管道上以宽为150mm的色环标识；c)在管道上以长方形的识别色标牌标识；d)在管道上以带箭头的长方形识别色标牌标识；e)在管道上以系挂的识别色标牌标识。
当采用中b）、c）、d）、e）方法时，两个标识之间的最小距离应为10m。
4. 4 中c）、d）、e）的标牌最小尺寸应以能清楚观察识别色来确定。
当管道采用中b），c），d），e）基本识别色标识方法时，其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位。
5.识别符号工业管道的识别符号由物质名称、流向和主要工艺参数等组成，其标识应符合下列要求：物质名称的标识a）物质全称。
例如：氮气、硫酸、甲醇。
b）化学分子式。
例如：N2、H2SO4、CH3OH。
物质流向的标识物质的压力、温度、流速等主要工艺参数的标识，使用方可按需自行确定采用。
和中的字母、数字的最小字体，以及中箭头的最小外形尺寸，应以能清楚观察识别符号来确定。
建筑施工管道标识方案
建筑施工管道标识方案建筑施工管道标识方案一、背景和意义在建筑施工过程中，管道是一个不可忽视的工程部分。
正确标识和识别管道的位置和功能是确保施工进展顺利、人员安全的重要措施。
本标识方案的目的是提供一个清晰、统一的管道标识方案，以便工程施工人员和监管部门能够准确了解管道的用途和安全注意事项。
二、标识设计原则1.简洁明了：标识应尽可能简洁明了，易于被认知和理解。
2.一目了然：标识应具备突出的视觉效果和明确的信息传达，使人们能够快速找到所需信息。
3.持久耐用：标识应采用耐用材料制作，并具备防水、防污等性能，以确保长期使用效果。
4.可读性强：标识上的文字和符号应清晰可辨，文字大小宜适中，符号应符合国家规范要求。
5.统一标准：标识应统一制定标准，以确保整个工程过程中标识的一致性和统一性。
三、标识内容和格式1.管道功能标识：针对不同类型的管道，应在标识上注明该管道的功能，例如给水、排水、燃气等，并配以相应的符号以增加辨识度。
2.安全注意事项：对于易导致危险的管道，应在标识上注明相关的安全注意事项，例如高压、易燃、有毒等。
同时，应在附近设置明显的警示标识，以提醒人们注意安全。
3.管道编号：每根管道应拥有唯一的编号，并在标识上标明。
编号可采用阿拉伯数字或字母等形式，以便于施工人员进行对应和管理。
4.标识材料和颜色：标识材料应选用张贴容易、清洁维护、不易褪色的材料。
标识的背景颜色应与周围环境形成鲜明对比，标识内容的颜色应选择与背景色形成明显对比的颜色，以便于辨识。
5.标识安装位置：标识应安装在管道附近显眼的位置，必要时可以设置多个标识以增加辨识度。
标识的高度应适宜，以方便人们近距离观察。
四、标识管理和维护1.标识制作：标识制作应按照标准规范进行，确保标识内容的准确性和一致性。
2.标识安装：标识安装由专业人员进行，确保标识位置准确、牢固可靠。
3.标识更新：随着工程的进展，一些管道可能会发生变动，需要及时更新标识内容和位置。
管道工程图画法的规范要求
、材质等信息，确保图纸的准确性和完整性。同时，应遵循一定的标注
规范和标准，如使用统一的字体、字号、线型等。
03
管道元件表示方法与规定
管道、管件和阀门表示方法
01
02
03
管道表示
管道一般采用单线表示， 注明管道编号、管径、材 料、标高、坡度等信息。
管件表示
管件如弯头、三通、异径 管等，在图纸中应明确标 注其类型、规格和连接方 式。
修改后的复审
修改后的图纸应重新进行审核，确保修改内容符合规范要求。
输出文件格式选择及打印设置
输出文件格式选择
根据实际需要选择合适的输出文件格式，如DWG、DXF、PDF等。同时，应确保输出文件的版本与绘图软件版本 兼容。
打印设置
在打印输出前，应检查打印设置，包括纸张大小、打印比例、打印范围等。确保打印出的图纸清晰、完整，符合 规范要求。如有特殊打印需求，应提前与打印服务提供商沟通协商。
标注完整性及准确性
审查图纸中标注的尺寸、标高、方向等信息是否完整、准确。
修改建议提出与处理方式
修改建议的提出
在审核过程中，如发现需要修改的内容，应及时提出修改建议，并明确修改的原因和要 求。
修改建议的处理
设计人员应对提出的修改建议进行认真分析和处理，对于合理的建议应予以采纳，并进 行相应的修改。如有异议，应及时与审核人员沟通协商。
作用
指导管道系统的设计、制造、安 装、调试及运行维护，是管道工 程建设的重要技术文件。
管道工程图分类及特点
分类
根据表达内容的不同，管道工程图可 分为工艺流程图、设备布置图、管道 布置图、管道轴测图等。
特点
管道工程图具有专业性、多样性、复 杂性等特点，涉及多个专业领域和多 种图形表达方式。
管道标识标准
管道标识标准管道标识是指在工业生产中，为了方便管理和维护管道系统，对管道进行标识以及标准化管理的一项重要工作。
管道标识标准的制定和执行，对于保障生产安全、提高工作效率具有重要意义。
本文将对管道标识标准进行详细介绍，以便更好地了解和执行相关标准。
首先，管道标识标准的制定是基于国家相关法律法规和标准的基础上进行的。
在我国，关于管道标识的标准主要包括《工业管道标志暂行规定》和《工业管道标志颜色标准》等文件。
这些文件详细规定了不同颜色、形状和标识内容的管道在不同场合下的使用规范，以及标识标准的执行要求。
因此，企业在进行管道标识时，必须严格按照国家标准进行执行，以确保管道标识的准确性和一致性。
其次，管道标识标准的内容主要包括颜色、形状和标识内容。
在颜色方面，国家标准规定了不同颜色代表的不同管道介质，比如红色代表易燃易爆介质，黄色代表腐蚀性介质等。
而在形状方面，圆形代表管道，正方形代表储罐，三角形代表设备等。
标识内容包括了介质名称、流向箭头、工作压力等信息。
这些标识内容的准确性和清晰度对于管道的安全管理至关重要。
再次，管道标识标准的执行要求是企业必须严格遵守的。
在进行管道标识时，必须选择符合国家标准的标识材料和标识方式，以确保标识的持久性和清晰度。
同时，标识内容必须准确、清晰，不得有模糊、错误或遗漏的情况。
另外，对于已有的管道标识，必须定期检查和更新，以保证标识的有效性和可读性。
最后，管道标识标准的重要性不言而喻。
在工业生产中，管道系统是承载介质流动的重要设施，而标识则是对管道系统进行管理和维护的重要手段。
遵守管道标识标准，可以有效避免因管道混乱、错乱而导致的安全事故，提高工作效率，保障生产安全。
总之，管道标识标准是工业生产中不可或缺的一部分，对于企业来说，严格遵守管道标识标准，是保障生产安全和提高工作效率的重要举措。
希望企业能够重视管道标识标准的执行，确保标识的准确性和清晰度，为工业生产的安全和稳定做出应有的贡献。
建筑工程管道标识
建筑工程管道标识

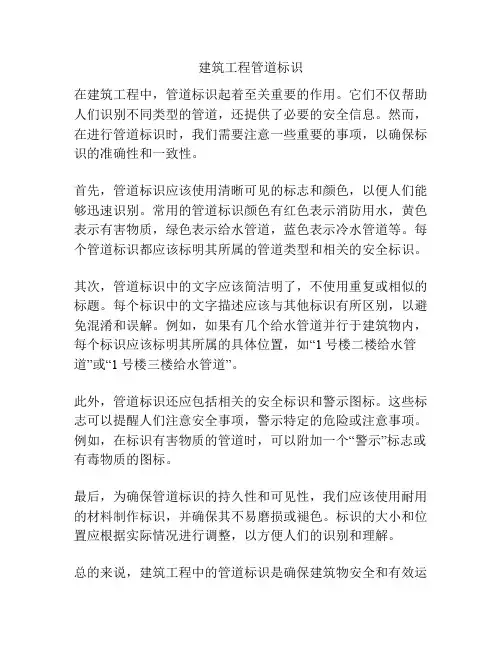

在建筑工程中，管道标识起着至关重要的作用。
它们不仅帮助人们识别不同类型的管道，还提供了必要的安全信息。
然而，在进行管道标识时，我们需要注意一些重要的事项，以确保标识的准确性和一致性。
首先，管道标识应该使用清晰可见的标志和颜色，以便人们能够迅速识别。
常用的管道标识颜色有红色表示消防用水，黄色表示有害物质，绿色表示给水管道，蓝色表示冷水管道等。
每个管道标识都应该标明其所属的管道类型和相关的安全标识。
其次，管道标识中的文字应该简洁明了，不使用重复或相似的标题。
每个标识中的文字描述应该与其他标识有所区别，以避免混淆和误解。
例如，如果有几个给水管道并行于建筑物内，每个标识应该标明其所属的具体位置，如“1号楼二楼给水管道”或“1号楼三楼给水管道”。
此外，管道标识还应包括相关的安全标识和警示图标。
这些标志可以提醒人们注意安全事项，警示特定的危险或注意事项。
例如，在标识有害物质的管道时，可以附加一个“警示”标志或有毒物质的图标。
最后，为确保管道标识的持久性和可见性，我们应该使用耐用的材料制作标识，并确保其不易磨损或褪色。
标识的大小和位置应根据实际情况进行调整，以方便人们的识别和理解。
总的来说，建筑工程中的管道标识是确保建筑物安全和有效运
行的重要组成部分。
通过正确使用清晰可见的标志和颜色，无重复的文字描述，以及相关的安全标识和警示图标，我们可以提高管道标识的有效性和可靠性。
厂房设备管路标识实施细则

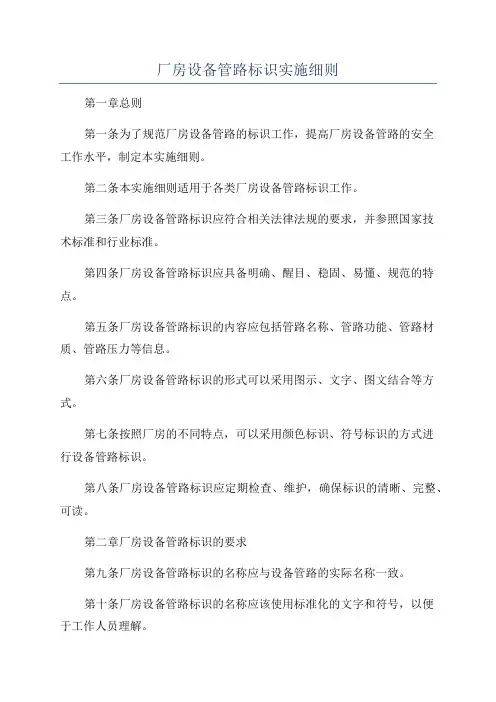

厂房设备管路标识实施细则第一章总则第一条为了规范厂房设备管路的标识工作，提高厂房设备管路的安全工作水平，制定本实施细则。
第二条本实施细则适用于各类厂房设备管路标识工作。
第三条厂房设备管路标识应符合相关法律法规的要求，并参照国家技术标准和行业标准。
第四条厂房设备管路标识应具备明确、醒目、稳固、易懂、规范的特点。
第五条厂房设备管路标识的内容应包括管路名称、管路功能、管路材质、管路压力等信息。
第六条厂房设备管路标识的形式可以采用图示、文字、图文结合等方式。
第七条按照厂房的不同特点，可以采用颜色标识、符号标识的方式进行设备管路标识。
第八条厂房设备管路标识应定期检查、维护，确保标识的清晰、完整、可读。
第二章厂房设备管路标识的要求第九条厂房设备管路标识的名称应与设备管路的实际名称一致。
第十条厂房设备管路标识的名称应该使用标准化的文字和符号，以便于工作人员理解。
第十一条厂房设备管路标识的颜色应选择醒目、易识别的颜色，如红色、黄色、绿色等。
第十二条厂房设备管路标识的字体应选择清晰可读的字体，字体大小应根据实际需要确定。
第十三条厂房设备管路标识的标志、符号应与国家和行业标准相符，以便于工作人员理解。
第十四条厂房设备管路标识的位置应选择在设备管路的上方、侧面等显眼的位置，以便于工作人员观察。
第十五条厂房设备管路标识的材质应选择耐久、防腐蚀、防水等特性的材料。
第十六条厂房设备管路标识应设计合理，不得影响设备管路的正常操作和安全。
第十七条厂房设备管路标识的信息应及时更新，确保与设备管路的实际情况一致。
第三章厂房设备管路标识的管理第十八条厂房设备管路标识的管理应建立标识档案，包括标识位置、标识内容、标识时间等信息。
第十九条厂房设备管路标识的管理人员应具备相关标识知识和技能，能够熟练操作标识设备。
第二十条厂房设备管路标识的管理人员应定期对标识进行检查，及时修复、更换损坏的标识。
第二十一条厂房设备管路标识的管理人员应做好标识的维护和保养工作，确保标识的清晰、完整、可读。
管道标识管理规定
管道标识管理规定.doc管道标识管理规定为了便于识别管道内的介质，确保生产安全，根据GB7231-2003工业管道的基本识别色、识别符号和安全标识标准内容，结合我厂的实际情况，对管道标识和管理做如下规定。
、、管道基本识别色1、根据管道内物质的一般性能，分为八类，并相应规定了八种基本识别色和相应的颜色标准编号见附表1。
2、基本识别色标识方法管道的基本识别色标识按照以下方法1）、无保温，需要外防腐的管线，例碳钢管线，按照颜色标准在管道全长上进行颜色标识；2）、保温管线及不锈钢管道，在管道外壁上以宽为150mm 的色环标识；两个标识之间的距离应为10-30m。
标识应该包括管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧和其他需要标识的部位。
3）、各类管道标识色和字体颜色标识详见附表2 3.管内介质及流向标识方法管内介质及流向标识由物质名称、流向和主要工艺参数等组成，其标识应符合下列要求1）、物质名称的标识标注物质全称，用中文标识。
例如循环水、半水煤气、液氨、甲醇、氢氮气等。
2）、物质流向的标识管道外壁上标注管内物质的流向，如果管道内物质的流向是双向的，则以双向箭头表示，保温管线在外层材料上标识。
3）、蒸汽管线应标明管线内蒸汽的的压力、温度；50mm 以下的管道标识，应设立标识牌，标识牌应牢固固定在管道上。
4）、管道上标识色字体大小和标识牌大小见附表3 4.安全标识1）、危险品安全标识（1）、标识范围管道内的物质，凡属于GB13690 所列的危险化学品，其管道应设置危险标识。
（2）、标识方法在管道上涂150mm 宽黄色，在黄色两侧各涂25mm 宽黑色的色环或色带。
（3）、标识场所基本识别色的标识处或附近。
2）、消防标识工业生产中设置的消防专用管道应遵守GB13495 的规定，并在管道上标识“消防专用” 识别符号。
标识部位、最小字体按照基本色标识规定。
、、标识标注范围1、生产区内生产过程中非地下埋设的气体和液体输送管道；2、生产厂区内消防灭火管道、消防栓。
建筑管道标识标准图集
建筑管道标识标准图集建筑管道标识是建筑工程中非常重要的一环，它不仅可以帮助人们更好地了解管道的功能和用途，还可以提高安全性和效率。
因此，建筑管道标识标准图集的编制和使用显得尤为重要。
首先，建筑管道标识标准图集应包括各种不同类型管道的标识图。
这些标识图应当清晰明了，能够直观地展示出管道的种类、流向、压力等重要信息。
同时，标识图还应当符合相关的标准和规范，确保其在不同工程项目中的通用性和适用性。
其次，建筑管道标识标准图集还应包括管道标识的设计规范和要求。
这些规范和要求应当包括标识的尺寸、颜色、字体、图案等方面的具体规定，以及标识的安装位置、高度、间距等具体要求。
这些规范和要求的制定，可以有效地规范标识的设计和使用，提高标识的可读性和可识别性。
另外，建筑管道标识标准图集还应包括标识材料的选择和使用规范。
不同的管道标识材料具有不同的耐候性、耐化学性、耐磨性等特点，因此在不同的环境和条件下，应当选择合适的标识材料。
此外，标识材料的制作工艺和质量要求也应当得到详细的说明和规定。
最后，建筑管道标识标准图集还应包括标识的维护和管理规定。
管道标识一旦安装使用，就需要进行定期的检查和维护，以确保其清晰可见和完好无损。
同时，标识的管理和更新也应当得到规范和要求，以确保标识的及时更新和有效使用。
综上所述，建筑管道标识标准图集的编制和使用对于建筑工程具有重要的意义。
只有通过制定规范、明确要求，才能够确保管道标识的准确性和有效性，提高建筑工程的安全性和效率。
因此，在进行建筑管道标识标准图集的编制和使用时，应当充分考虑到上述各个方面的内容，确保其全面、准确、可行。
