超声波流量计正确使用规范
分体式超声波流量计安全操作及保养规程
分体式超声波流量计安全操作及保养规程前言超声波流量计是现代工业中常见的流量计，其采用了非接触式的技术，能够对流体进行准确的测量。
作为一种高精度的仪器设备，超声波流量计在工作时需要遵守一系列安全操作和保养规程，以确保正常工作和延长使用寿命。
本文将从超声波流量计的安全操作和保养方面入手，介绍分体式超声波流量计的相关知识，帮助使用者规范操作流程，降低故障率，同时也能够更好地保护设备。
安全操作规程1. 安装位置选择超声波流量计应安装在流量变化较小的位置，避免在高速流量的情况下对传感器造成损害，同时，也应避免在浊度较高、气泡等干扰物质较多的介质中使用。
安装时，应确保流量计与管道垂直，且与管道的紧密连接。
2. 动态测量和静态测量的选择超声波流量计分为动态测量和静态测量两种，动态测量适用于流量较高的场合，在测量低流量时，应使用静态测量。
在具体的使用中，应根据流量和测量范围的大小选择合适的测量模式。
3. 地线连接安装时应正确地连接地线，防止在使用过程中出现电气问题，导致设备损坏或人身安全事故。
4. 注意防护设备使用过程中，应注意防护，避免轻微碰撞或振动造成传感器和管道的脱落。
同时应避免污染和卡阻物进入设备内部。
5. 工作环境超声波流量计应在正常的工作环境下使用，避免遭受过高或过低的温度、湿度等环境因素造成设备损坏。
保养规程1. 清洁保养超声波流量计使用一段时间后，应及时对设备进行清洁和保养，避免沉积物和污渍对设备的影响，保证传感器的反应速度和精度。
清洁前应先切断电源，用清水和中性洗涤剂清洗设备，并彻底擦干。
2. 机械保养超声波流量计中的机械部分也需要定期的保养，以确保设备的正常工作。
例如传感器和管道连接处应该经常检查螺栓的松紧程度，并定期加润滑油等。
同时应避免在使用过程中过度拧紧或使用不合适的工具对设备进行拆卸。
3. 校准保养超声波流量计应定时进行校准和测试，确保它们的测量结果的精确性。
在校准过程中，应使用标准样品，依据校准说明，进行调试，以保证测量结果的准确性。

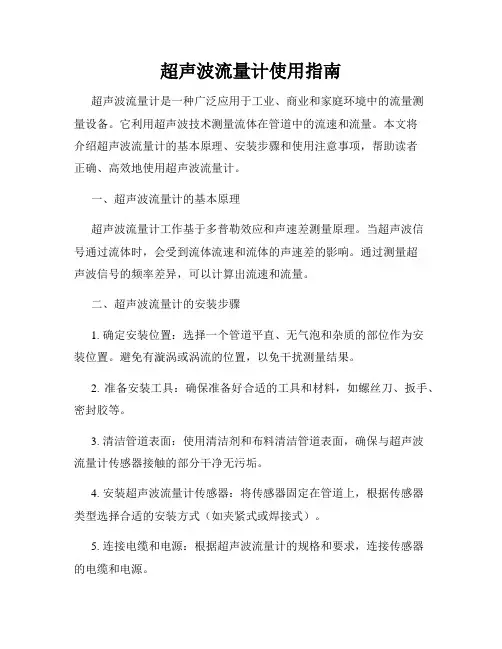

超声波流量计使用指南
超声波流量计使用指南超声波流量计是一种广泛应用于工业、商业和家庭环境中的流量测量设备。
它利用超声波技术测量流体在管道中的流速和流量。
本文将介绍超声波流量计的基本原理、安装步骤和使用注意事项，帮助读者正确、高效地使用超声波流量计。
一、超声波流量计的基本原理超声波流量计工作基于多普勒效应和声速差测量原理。
当超声波信号通过流体时，会受到流体流速和流体的声速差的影响。
通过测量超声波信号的频率差异，可以计算出流速和流量。
二、超声波流量计的安装步骤1. 确定安装位置：选择一个管道平直、无气泡和杂质的部位作为安装位置。
避免有漩涡或涡流的位置，以免干扰测量结果。
2. 准备安装工具：确保准备好合适的工具和材料，如螺丝刀、扳手、密封胶等。
3. 清洁管道表面：使用清洁剂和布料清洁管道表面，确保与超声波流量计传感器接触的部分干净无污垢。
4. 安装超声波流量计传感器：将传感器固定在管道上，根据传感器类型选择合适的安装方式（如夹紧式或焊接式）。
5. 连接电缆和电源：根据超声波流量计的规格和要求，连接传感器的电缆和电源。
6. 密封和固定：使用密封胶或安装夹固定超声波流量计传感器，确保传感器与管道之间的连接牢固且密封良好。
7. 完成安装：检查安装是否完整，并确保传感器与管道之间没有间隙或松动。
三、超声波流量计的使用注意事项1. 管道尺寸和材质：在使用超声波流量计之前，确保了解管道的尺寸和材质，以便选择合适的传感器和测量参数。
2. 流体类型和温度：超声波流量计可应用于各种液体和气体，但不同类型的流体可能需要不同配置的传感器。
同时，也要考虑流体的温度对测量结果的影响。
3. 定期校准：定期校准超声波流量计，以确保测量结果的准确性和稳定性。
校准频率根据具体使用情况和要求而定。
4. 杂质和气泡：超声波流量计对杂质和气泡敏感，可能影响测量结果。
确保管道系统清洁，并采取相应措施去除杂质和气泡。
5. 避免振动干扰：超声波流量计的准确性容易受到振动的影响。
超声波流量计正确使用规范
超声波流量计正确使用规范1、零流量的检查当管道液体静止，而且周围无强磁场干扰、无强烈震动的情况下，表头显示为零，此时自动设置零点，消除零点飘移，运行时须做小信号切除，通常可流量小于满程流量的5%，自动切除。
同时零点也可通过菜单进行调整。
2、仪表面板键盘操作启动仪表运行前，首先要对参数进行有效设置，例如，使用单位制、安装方式、管道直径、管道壁厚、管道材料、管道粗糙度、流体类型、两探头间距、流速单位、小速度、大速度等。
只有所有参数输入正确，仪表方可正确显示实际流量值3、流量计的定期校验为了保证流量计的准确度，要进行定期的校验，通常采用更高精度的便携式超声波流量计进行直接对比，利用所测数据进行计算:误差=(测量值-标准值)/标准值，利用计算的相对误差，修正系数，使得测量误差满足±2%的误差，即可满足计量要求。
该操作简单方便，可有效提高计量的准确度。
使用过程中需注意事项：1、当管道内流体方向是由下向上的时候，可以使用超声波流量计测量。
如果液体流向是自上向下的，这个管道是不适合用超声波流量计测量流量数。
2、如测量的管径低于DN15，选择进口超声波流量计，目前国产超声波流量计对于小管径测量，测量精度很难达到技术要求。
当测量的介质为常温时，可选择国产超声波流量计，温度在120 ℃到200 ℃时，应选择进口超声波流量计。
3、测量管道比较老旧的工况，尽量使用单声层(Z法)方法安装探头，不要使用双声道和多声道(V、W法)。
单声道更容易接收信号，不容易产生错误信号，能够保证高精度测量。
4、超声波流量计的传感器安装处和管壁反射处必须避开接口和焊缝。
同时也要避免在水泵、大功率变频等即有强磁场和震动干扰处安装传感器，安装点上游距水泵应有30D以上的距离，保证流体充满管道。
要有足够长的直管段，安装点上游直管段必须要大于等于10D(注：D=管段直径)，下游要大于5D。
5、超声波流量计的传感器安装处的管道衬里或污垢层不能太厚，否则会影响声音传播速度，进而影响测量精度。
超声波流量计插入式安全操作及保养规程
超声波流量计插入式安全操作及保养规程前言超声波流量计是一种用于测量液体流量的仪器，在工业生产和实验室研究中广泛应用。
正确的操作和保养能够延长仪器寿命、提高精度和减少故障率，本文将重点介绍超声波流量计的插入式安全操作和保养规程。
1. 插入式操作安全规程1.在插入式操作前，请务必先确认介质的物理和化学特性，并选择合适的传感器和合适的安装位置。
2.在插入式过程中，需要保证介质的流量状态稳定，以确保传感器测量数据的准确性。
3.插入式操作时，需要分享到合适的安装位置，并保证夹紧力合适，确保传感器与管道之间没有空隙或松动，避免介质泄漏。
4.在插入式操作期间，需要对仪器进行现场校准和检测试验，以确保测量结果的准确性。
5.在插入式操作完成后，应对仪器进行原位测试，并根据测试结果对测量数据进行修正。
2. 保养规程1.定期对仪器进行清洁，避免灰尘、油脂和其他污物对测量结果的影响。
2.对于插入式超声波流量计，应定期检查传感器和管道的夹紧力，并更换严重变形、磨损或老化的部件。
3.对于非插入式超声波流量计，应定期清洁传感器和管道，并进行仪器诊断和测试。
4.定期校准仪器并记录校准结果，根据需要进行调整，以确保测量结果的准确性和稳定性。
5.在仪器运输和储存期间，需要注意防潮、避免物品碰撞和使用恰当的温度和湿度控制措施，以确保仪器性能不受损害。
3. 结论超声波流量计是一种常用的测量仪器，在使用和保养时需要注意安全操作规程和保养措施。
遵循本文所述安全操作规程和保养措施能够提高测量结果的准确性、稳定性和仪器寿命，保证科学实验和工业生产的顺利进行。
手持超声波流量计使用说明
手持超声波流量计使用说明一、简介手持超声波流量计是一种便携式的测量仪器，用于测量流体的流量。
它采用超声波技术，通过发送和接收超声波信号来测量流体的速度和流量。
手持超声波流量计的使用非常方便，适用于各种场合和流体的测量。
二、使用前准备1. 确保手持超声波流量计的电池电量充足，如果电量不足，请及时充电或更换电池。
2. 手持超声波流量计需要与被测流体接触，因此在使用前应确保被测流体的管道干净，无杂质和污垢。
3. 手持超声波流量计需要在合适的环境温度下使用，避免过高或过低的温度对测量结果产生影响。
三、使用步骤1. 打开手持超声波流量计的电源开关，待仪器启动后进入测量界面。
2. 将手持超声波流量计的传感器部分贴近被测流体所在的管道或管路，确保传感器与管道之间无间隙。
3. 等待一段时间，手持超声波流量计会自动进行测量，并将测量结果显示在屏幕上。
4. 根据需要，可以通过手持超声波流量计的操作界面进行设置，例如选择不同的单位、调整测量精度等。
5. 在测量完成后，及时关闭手持超声波流量计的电源开关，避免浪费电池电量。
四、注意事项1. 使用手持超声波流量计时，应保持仪器的干净和整洁，避免灰尘、水滴等物质进入仪器内部影响测量精度。
2. 在使用过程中，应特别注意安全，避免手持超声波流量计与电源或被测流体接触，以免发生触电或其他事故。
3. 手持超声波流量计的测量结果可能受到一些外界因素的影响，例如流体的温度、压力、粘度等，因此在使用时应尽量控制这些因素的影响。
4. 如遇到测量结果异常或有疑问的情况，应及时联系仪器供应商或技术人员进行咨询和解决。
五、维护保养1. 定期清洁手持超声波流量计的传感器部分，避免积累过多的灰尘和污垢影响测量精度。
2. 如长时间不使用手持超声波流量计，应将电池取出，避免电池漏电影响仪器正常使用。
3. 避免手持超声波流量计与其他硬物摩擦或撞击，以免损坏仪器。
六、适用范围手持超声波流量计适用于各种液体和气体的流量测量，包括但不限于自来水、石油、化工品、食品、制药等行业。

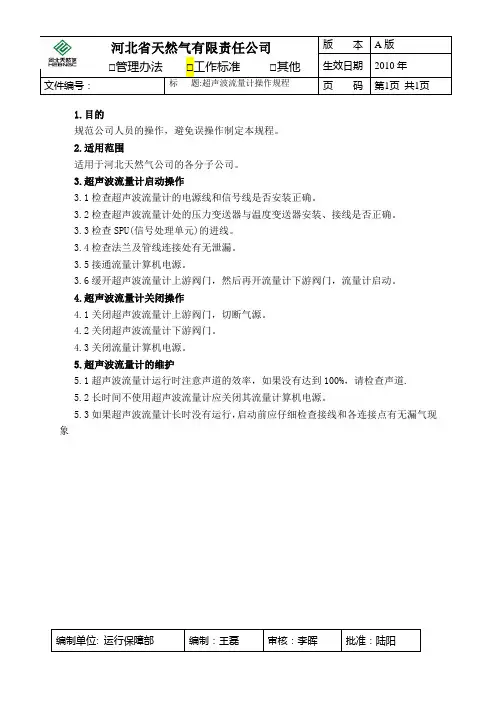

超声波流量计操作手册
河北省天然气有限责任公司
□管理办法 □工作标准 □其他 版 本 A 版 生效日期 2010年 文件编号：
标 题:超声波流量计操作规程 页 码 第1页 共1页
编制单位: 运行保障部
编制：王磊 审核：李晖 批准：陆阳 1.目的
规范公司人员的操作，避免误操作制定本规程。
2.适用范围
适用于河北天然气公司的各分子公司。
3.超声波流量计启动操作
3.1检查超声波流量计的电源线和信号线是否安装正确。
3.2检查超声波流量计处的压力变送器与温度变送器安装、接线是否正确。
3.3检查SPU(信号处理单元)的进线。
3.4检查法兰及管线连接处有无泄漏。
3.5接通流量计算机电源。
3.6缓开超声波流量计上游阀门，然后再开流量计下游阀门，流量计启动。
4.超声波流量计关闭操作
4.1关闭超声波流量计上游阀门，切断气源。
4.2关闭超声波流量计下游阀门。
4.3关闭流量计算机电源。
5.超声波流量计的维护
5.1超声波流量计运行时注意声道的效率，如果没有达到100%，请检查声道.
5.2长时间不使用超声波流量计应关闭其流量计算机电源。
5.3如果超声波流量计长时没有运行，启动前应仔细检查接线和各连接点有无漏气现象。
超声波流量计热量表安全操作及保养规程
超声波流量计热量表安全操作及保养规程超声波流量计热量表是一种广泛应用于工业生产中的流量计量仪器。
在使用这种仪器时，需要注意安全操作和保养规程，以确保仪器正常工作并且延长使用寿命。
安全操作规程1. 使用前的检查在正式使用超声波流量计热量表之前，应该进行以下检查：•仪器是否与电源相连•测量传感器是否安装正确•仪器各部件是否处于正常状态•仪器表面是否有明显损伤或者变形•发生事故时，应该立即关闭电源和油水供应，进行必要的停工维修和调整。
2. 使用时的安全措施超声波流量计热量表的使用应该按照以下安全措施进行：•在使用仪器之前，应该先对仪器进行预热，使其处于正常工作状态。
•测量时，应该避免过热、过冷、过压和过负荷等情况，以确保仪器的正常工作。
•操作过程中，应该保持清洁环境，避免轻微碰撞和撞击，确保仪器的准确性和灵敏度。
•注意插拔连接器时的正确方法，以确保连接器的承载能力和插拔次数。
•仪器应该安装在坚固耐用的支架上，以防止仪器的移动和倾斜。
•长时间不使用时，应该关闭电源，并将超声波流量计热量表存放在干燥、避光、防尘的地方。
3. 发生故障时的应对措施在超声波流量计热量表发生故障时，应该采取以下措施：•可以查看设备操作手册，找到相关解决方案。
•如果需要更深入的检查和维修，应该联系设备的制造商。
保养规程超声波流量计热量表的使用寿命和性能是可以通过正确的保养和维修来延长和提高的。
1. 日常保养在正常使用过程中，需要进行以下保养：•定期检查和清洁仪器的各组成部分，以确保无积垢、无沉积物。
•定期检查电缆、传感器和接口是否处于良好的状态。
•定期检查仪器的参数是否设置正确，以确保测量的准确性。
•对于不同的仪器型号，需要根据设备手册的说明进行特定型号的保养。
2. 长期保养对于长期不使用或需要长期储存的超声波流量计热量表，需要进行以下保养：•将仪器断电，并拆下传感器，以防止损伤和误操作。
•进行完整的清洁和防锈处理，并保持仪器干燥、避光、防尘的状态。
手持超声波流量计使用说明
手持超声波流量计使用说明一、引言手持超声波流量计是一种用于测量流体流量的仪器。
它通过超声波技术，可以准确地测量液体或气体的流速和流量。
本文将详细介绍手持超声波流量计的使用方法和注意事项。
二、仪器介绍手持超声波流量计由主机和传感器组成。
主机是流量计的控制中心，包含显示屏和操作按钮，用于设置参数和查看测量结果。
传感器是用于发射和接收超声波信号的装置，可以放置在管道上进行测量。
三、使用方法1. 准备工作：打开主机，确认电池电量充足，并将传感器连接到主机。
2. 设置参数：根据测量需求，设置流速单位、流速范围和流量单位等参数。
3. 安装传感器：将传感器放置在要测量的管道上，确保传感器与管道紧密贴合，避免漏音。
4. 启动测量：按下主机上的启动按钮，流量计将开始发射超声波信号，并接收回波。
5. 测量结果：测量过程中，主机将实时显示流速和流量的数值。
待测量完成后，可以记录测量结果或进行数据导出。
四、注意事项1. 管道要求：为了保证测量的准确性，管道内部应保持清洁，无杂质和气泡，避免对超声波的传播产生干扰。
2. 安装位置：传感器的安装位置应避免存在弯曲、凸起或阻塞等情况，以免影响超声波信号的传输和接收。
3. 测量环境：在使用手持超声波流量计时，应尽量避免强烈的电磁场干扰和噪音干扰，以免影响测量结果的准确性。
4. 测量范围：在选择流速范围时，应根据实际需要进行设置，避免超出仪器的测量范围，造成测量结果的偏差。
5. 温度影响：手持超声波流量计对流体的温度敏感，应注意在温度变化较大的情况下进行补偿，以保证测量结果的准确性。
6. 电池电量：在使用前应检查电池电量是否充足，避免因电量不足导致测量中断或不准确。
7. 仪器保养：定期清洁仪器和传感器表面，避免灰尘和污物的附着，以免影响测量结果和仪器寿命。
五、总结手持超声波流量计是一种便携式的流量测量仪器，具有测量准确、操作简便等优点。
在使用时，需要注意安装位置、测量环境和仪器保养等方面的问题，以保证测量结果的准确性和仪器的可靠性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

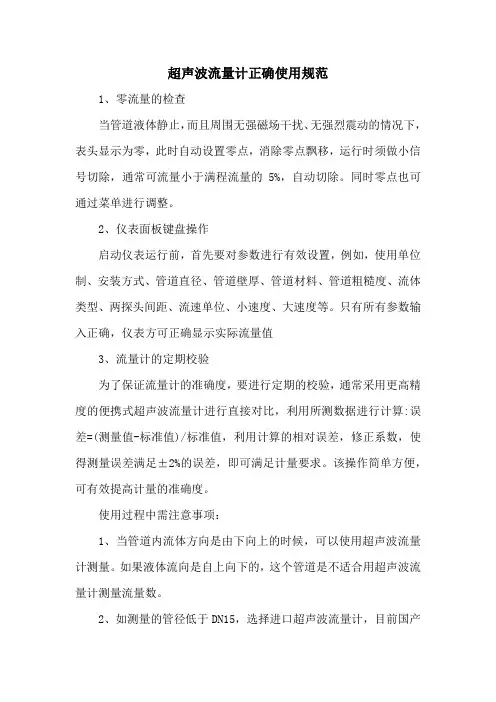

超声波流量计正确使用规范
1、零流量的检查
当管道液体静止，而且周围无强磁场干扰、无强烈震动的情况下，表头显示为零，此时自动设置零点，消除零点飘移，运行时须做小信号切除，通常可流量小于满程流量的5%，自动切除。
同时零点也可通过菜单进行调整。
2、仪表面板键盘操作
启动仪表运行前，首先要对参数进行有效设置，例如，使用单位制、安装方式、管道直径、管道壁厚、管道材料、管道粗糙度、流体类型、两探头间距、流速单位、小速度、大速度等。
只有所有参数输入正确，仪表方可正确显示实际流量值
3、流量计的定期校验
为了保证流量计的准确度，要进行定期的校验，通常采用更高精度的便携式超声波流量计进行直接对比，利用所测数据进行计算:误差=(测量值-标准值)/标准值，利用计算的相对误差，修正系数，使得测量误差满足±2%的误差，即可满足计量要求。
该操作简单方便，可有效提高计量的准确度。
使用过程中需注意事项：
1、当管道内流体方向是由下向上的时候，可以使用超声波流量计测量。
如果液体流向是自上向下的，这个管道是不适合用超声波流量计测量流量数。
2、如测量的管径低于DN15，选择进口超声波流量计，目前国产
超声波流量计对于小管径测量，测量精度很难达到技术要求。
当测量的介质为常温时，可选择国产超声波流量计，温度在120 ℃到200 ℃时，应选择进口超声波流量计。
3、测量管道比较老旧的工况，尽量使用单声层(Z法)方法安装探头，不要使用双声道和多声道(V、W法)。
单声道更容易接收信号，不容易产生错误信号，能够保证高精度测量。
4、超声波流量计的传感器安装处和管壁反射处必须避开接口和焊缝。
同时也要避免在水泵、大功率变频等即有强磁场和震动干扰处安装传感器，安装点上游距水泵应有30D以上的距离，保证流体充满管道。
要有足够长的直管段，安装点上游直管段必须要大于等于10D(注：D=管段直径)，下游要大于5D。
5、超声波流量计的传感器安装处的管道衬里或污垢层不能太厚，否则会影响声音传播速度，进而影响测量精度。
衬里、锈层与管壁间不能有间隙。
对于锈蚀严重的管道，可先处理掉表面的锈层，保证声波正常传播。
传感器工作面与管壁之间保持有足够的耦合剂，不能有空气和固体颗粒，以保证耦合良好。
6、测量前，要对管道的外周长(用卷尺)、壁厚(用测厚仪)、管道外壁的温度(表面温度测量仪)等进行测量，能够更利于超声波流量计的参数设定，使测量数据更加准确。
当遇到管道有油漆或涂层的管道时候，可以先用角磨机或打磨机等设备处理管道表面图层，然后再用砂纸磨平，这样保证超声波流量计的流量传感器安装点光滑、平整，有利于探头与管道良性接触。
7、探头的安装距离是保证测量准确度的重要测量参数，为了保证找到较佳信号强度，使用移动其中一个探头的方式找信号。
但是往往找到信号，发现探头的安装距离又对不上。
正确的找信号的方式是同时平行移动两个探头，在保证探头的安装距离符合要求的前提下找较佳安装点。
在信号强度较大时确定测量位置，一定要用实测的方法(一般超声波流量计自带测量功能)确认探头的安装距离准确无误。
