LM339比较器应用电路
lm339应用的典型电路原理图
LM339应用的典型电路原理图1. 引言LM339是一种广泛应用于电子电路中的四路开关比较器芯片。
它由低功耗CMOS技术制造，具有高精度、低功耗和宽电压供应范围的优点。
在本文档中，我们将介绍几个典型的LM339应用电路原理图，以帮助读者更好地理解和应用该芯片。
2. 电压比较器电路电压比较器电路是LM339最常见的应用之一。
它可以将一个输入电压与一个参考电压进行比较，并输出比较结果。
下面是一个基于LM339的电压比较器电路原理图：•输入电压：Vin•参考电压：Vref•输出电压：VoutLM339电压比较器电路原理图如下：Vin + ----|+|--+---- Vin|-----|+---- Vout|-----Vref ----|+|--+3. 开关电路LM339也可以用于开关电路。
下面是一个基于LM339的开关电路的原理图：•输入信号：Vin•使能信号：En•输出信号：VoutLM339开关电路原理图如下：Vin ----+-----+---- Vout| || || |+-----+En4. 电平检测电路LM339还可以用于电平检测电路。
下面是一个基于LM339的电平检测电路的原理图：•输入信号：Vin•阈值电压：Vth•输出信号：VoutLM339电平检测电路原理图如下：Vin + ----|+|--+---- Vin|------|+---- Vout|------Vth5. 温度传感器电路LM339还可以与温度传感器结合，用于温度测量和控制。
下面是一个基于LM339的温度传感器电路的原理图：•温度传感器信号：Temp•温度控制信号：Ctrl•输出信号：VoutLM339温度传感器电路原理图如下：Temp + ----|+|--+---- Temp|-------- -----| |+ +---- Vout| |----- -----Ctrl6. 总结LM339是一款功能强大、灵活多样的开关比较器芯片，适用于各种不同的电子电路应用。

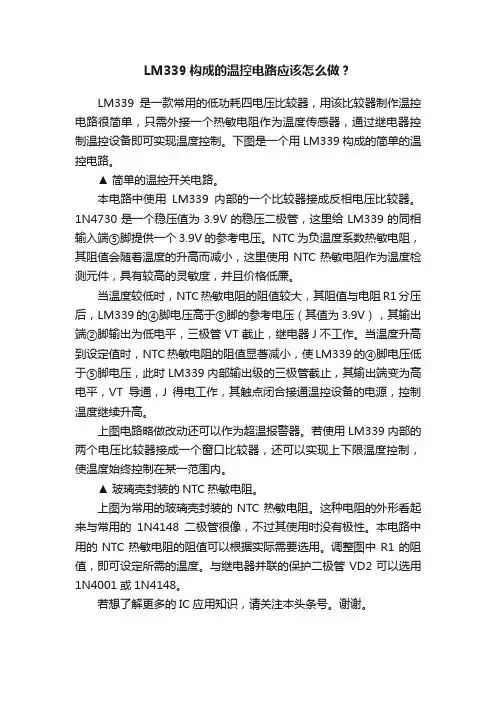

LM339构成的温控电路应该怎么做？
LM339构成的温控电路应该怎么做？LM339是一款常用的低功耗四电压比较器，用该比较器制作温控电路很简单，只需外接一个热敏电阻作为温度传感器，通过继电器控制温控设备即可实现温度控制。
下图是一个用LM339构成的简单的温控电路。
▲ 简单的温控开关电路。
本电路中使用LM339内部的一个比较器接成反相电压比较器。
1N4730是一个稳压值为3.9V的稳压二极管，这里给LM339的同相输入端⑤脚提供一个3.9V的参考电压。
NTC为负温度系数热敏电阻，其阻值会随着温度的升高而减小，这里使用NTC热敏电阻作为温度检测元件，具有较高的灵敏度，并且价格低廉。
当温度较低时，NTC热敏电阻的阻值较大，其阻值与电阻R1分压后，LM339的④脚电压高于⑤脚的参考电压（其值为3.9V），其输出端②脚输出为低电平，三极管VT截止，继电器J不工作。
当温度升高到设定值时，NTC热敏电阻的阻值显著减小，使LM339的④脚电压低于⑤脚电压，此时LM339内部输出级的三极管截止，其输出端变为高电平，VT导通，J得电工作，其触点闭合接通温控设备的电源，控制温度继续升高。
上图电路略做改动还可以作为超温报警器。
若使用LM339内部的两个电压比较器接成一个窗口比较器，还可以实现上下限温度控制，使温度始终控制在某一范围内。
▲ 玻璃壳封装的NTC热敏电阻。
上图为常用的玻璃壳封装的NTC热敏电阻。
这种电阻的外形看起来与常用的1N4148二极管很像，不过其使用时没有极性。
本电路中用的NTC热敏电阻的阻值可以根据实际需要选用。
调整图中R1的阻值，即可设定所需的温度。
与继电器并联的保护二极管VD2可以选用1N4001或1N4148。
若想了解更多的IC应用知识，请关注本头条号。
谢谢。
LM339--迟滞比较器
LM339——迟滞比较器一、功能描述本电路是将LM339制作成一个反相迟滞比较器，通过在反相端输入信号，与同相端的基准电压比较，当U+> U-时，输出端相当于开路，输出高电平；当U+<U-时，输出管饱和，相当于输出端接低电平。
二、数据说明1、测试条件：TDS1012示波器、SG1020A数字合成信号发生器、TH-SS3022型数显直流稳压电源2、测试工具：万用表、TDS1012示波器、SG1020A数字合成信号发生器、TH-SS3022型数显直流稳压电源3、测试方法：测试前用万用表检测电路的通路与断路，测试时用示波器观察输入和输出波形并记录。
4、测试数据：表1 输入频率与输出的关系测试条件：单电源输入Vcc=12V,输入正弦波，峰峰值为2V，加1V偏置，Vref=1V）图1 输入频率与输出的关系表2 输入电压与输出的关系测试条件：单电源输入Vcc=12V,输入正弦波，频率为5K，Vref=1V）5、结果分析:迟滞比较器中加入正反馈可以克服输出端的抖动，所以在输入电压幅值增加时，输出端的幅值没有发生任何改变。
输出电压的幅值不会随频率的改变而改变，但是保持高低电平的时间高度随着频率的增大而减小，并且波形随频率的增大开始产生失真，在我们的测量中，最大可以达到210KHZ。
同时从上面的数据可以看出，上升时间总是大于下降时间。
三、芯片介绍1、芯片特点：内部装有四个独立的电压比较器，工作电源电压范围宽，单电源、双电源均可工作（单电源： 2～36V ，双电源：±1～±18V ）；消耗电流小，I CC =1.3mA;输入失调电压小，V IO =±2mV ； 共模输入电压范围宽， Vic=0～Vcc-1.5V;输出与TTL ，DTL ，MOS ，CMOS 等兼容; 输出可以用开路集电极连接“或”门.2、芯片用途：满足比较器的基本用途，可以用作单限比较器，迟滞比较器，窗口比较器等，用来比较电压，用得最多的是在电磁炉中，做过压过热保护。
(完整版)四电压比较器LM339的典型应用
四电压比较器LM339的典型应用LM339集成块内部装有四个独立的电压比较器，该电压比较器的特点是：1）失调电压小，典型值为2mV；2）电源电压范围宽，单电源为2-36V，双电源电压为±1V-±18V；3）对比较信号源的内阻限制较宽；4）共模范围很大，为0~（Ucc-1.5V）Vo；5）差动输入电压范围较大，大到可以等于电源电压；6）输出端电位可灵活方便地选用。
LM339集成块采用C-14型封装，图1为外型及管脚排列图。
由于LM339使用灵活，应用广泛，所以世界上各大IC生产厂、公司竟相推出自己的四比较器，如IR2339、ANI339、SF339等，它们的参数基本一致，可互换使用。
LM339类似于增益不可调的运算放大器。
每个比较器有两个输入端和一个输出端。
两个输入端一个称为同相输入端，用“+”表示，另一个称为反相输入端，用“-”表示。
用作比较两个电压时，任意一个输入端加一个固定电压做参考电压（也称为门限电平，它可选择LM339输入共模范围的任何一点），另一端加一个待比较的信号电压。
当“+”端电压高于“-”端时，输出管截止，相当于输出端开路。
当“-”端电压高于“+”端时，输出管饱和，相当于输出端接低电位。
两个输入端电压差别大于10mV就能确保输出能从一种状态可靠地转换到另一种状态，因此，把LM339用在弱信号检测等场合是比较理想的。
LM339的输出端相当于一只不接集电极电阻的晶体三极管，在使用时输出端到正电源一般须接一只电阻（称为上拉电阻，选3-15K）。
选不同阻值的上拉电阻会影响输出端高电位的值。
因为当输出晶体三极管截止时，它的集电极电压基本上取决于上拉电阻与负载的值。
另外，各比较器的输出端允许连接在一起使用。
单限比较器电路图2a给出了一个基本单限比较器。
输入信号Uin，即待比较电压，它加到同相输入端，在反相输入端接一个参考电压（门限电平）Ur。
当输入电压Uin>Ur 时，输出为高电平UOH。
lm339中文资料及电路
lm339中文资料及电路LM339是一种广泛应用于电子电路中的比较器芯片，具有高精度、低功耗和高速度的特点。
在各种电子设备中，我们经常会用到比较器来判断电压信号的大小关系，而LM339正是一种常用的比较器芯片。
我们先来了解一下LM339芯片的基本结构和特性。
LM339芯片由四个独立的比较器组成，它们分别是A、B、C和D。
每个比较器都有一个非常重要的参数，即输入阈值电压。
当输入电压超过这个阈值时，比较器的输出会发生变化。
这个阈值电压可以通过外部电阻和电源电压进行调节，从而实现对比较器的输入灵敏度的控制。
在实际应用中，我们可以通过将待比较的电压信号分别接到比较器的两个输入端，然后根据比较器的输出来判断电压的大小关系。
比如，当A输入端的电压高于B输入端的电压时，A输出端为高电平，B输出端为低电平。
反之，当A输入端的电压低于B输入端的电压时，A输出端为低电平，B输出端为高电平。
这样，我们就可以根据比较器的输出来判断两个电压信号的大小关系。
除了基本的比较功能之外，LM339芯片还具有一些其他的特性。
首先，它的供电电压范围比较宽，通常可以达到2V至36V。
这使得LM339芯片在不同的电源电压条件下都能正常工作。
其次，它的输出电流较大，可以达到16mA，这样可以直接驱动一些负载电阻。
此外，LM339芯片的工作温度范围也相对较广，通常可以达到-40℃至+125℃，适用于各种环境条件。
在实际的电子电路设计中，我们常常需要使用到LM339芯片。
以电压比较为例，我们可以利用LM339芯片来实现电压的过高或过低检测。
比如，在一个温度控制系统中，我们可以将温度传感器的输出电压与设定的阈值电压进行比较，从而判断当前的温度是否在设定范围内。
如果温度过高或过低，LM339芯片就会产生相应的输出信号，我们可以利用这个信号来控制一些外部设备，如通风装置或加热器，实现温度的自动控制。
除了电压比较外，LM339芯片还可以应用于许多其他领域。
四电压比较器LM339简介和9个典型应用例子
四电压比较器 LM339 简介和 9 个典型应用例子摘要：LM339 集成块内部装有四个独立的电压比较器，该电压比较器的特点是：1 ）失调电压小，典型值为 2mV ；2 ）电源电压范围宽，单电源为 2-36V ，双电源电压为±1V - ±18V；3 ）对比较信号源的内阻限制较宽；4）共模范围很大，为0~（Ucc-1.5V）Vo；5）差动输入电压范围较大，大到可以等于电源电压；6）输出端电位可灵活方便地选用。
LM339集成块采用 C-14 型封装，图 1 为外型及管脚排列图。
由于LM339 使用灵活，应用广泛，所以世界上各大 IC 生产厂、公司竟相推出自己的四比较器，如 IR2339、ANI339、SF339 等..LM339 集成块内部装有四个独立的电压比较器，该电压比较器的特点是：1 ）失调电压小，典型值为 2mV ；2 ）电源电压范围宽，单电源为 2-36V ，双电源电压为±1V -±18V；3 ）对比较信号源的内阻限制较宽；4 ）共模范围很大，为0~（Ucc-1.5V）Vo；5）差动输入电压范围较大，大到可以等于电源电压；6）输出端电位可灵活方便地选用。
LM339 集成块采用 C-14 型封装，图 1 为外型及管脚排列图。
由于LM339 使用灵活，应用广泛，所以世界上各大 IC 生产厂、公司竟相推出自己的四比较器，如 IR2339 、ANI339 、SF339 等，它们的参数基本一致，可互换使用。
LM339 类似于增益不可调的运算放大器。
每个比较器有两个输入端和一个输出端。
两个输入端一个称为同相输入端，用“+”表示，另一个称为反相输入端，用“ -”表示。
用作比较两个电压时，任意一个输入端加一个固定电压做参考电压（也称为门限电平，它可选择LM339输入共模范围的任何一点），另一端加一个待比较的信号电压。
当“+”端电压高于“-”端时，输出管截止，相当于输出端开路。
LM339常用电路及用法
lm339lm339各引脚电压第1脚5.14V第2。
0.26V第3。
18.45V第4。
5.12V第5。
4.7V第6。
3.86V第7。
4.02V第8。
1.37V第9。
4.76V第10。
5.64V第11。
1.88V第12。
0Vlm339电压比较器应用电路图2009-04-13 20:15lm339的典型应用电路图。
上图是一个lm339在微波炉中的应用，用于检测电网电压是否正常，如果不正常的话立即停止工作。
《lm339电压比较器电路图》上图是一个典型的lm339电压比较器应用，用于比较检测温度，调节R1的大小，就可以调节门限电压也就是调整了温度的设定。
原理很简单，请51hei读者自行分析.lm339还可以组成双门限电压比较器以及振荡器器等应用电路。
四电压比较器LM339简介和9个典型应用例子摘要：LM339集成块内部装有四个独立的电压比较器，该电压比较器的特点是：1）失调电压小，典型值为2mV；2）电源电压范围宽，单电源为2-36V，双电源电压为±1V-±18V；3）对比较信号源的内阻限制较宽；4）共模范围很大，为0~（Ucc-1.5V）Vo；5）差动输入电压范围较大，大到可以等于电源电压；6）输出端电位可灵活方便地选用。
LM339集成块采用C-14型封装，图1为外型及管脚排列图。
由于LM339使用灵活，应用广泛，所以世界上各大IC生产厂、公司竟相推出自己的四比较器，如IR2339、ANI339、SF339等......LM339集成块内部装有四个独立的电压比较器，该电压比较器的特点是：1）失调电压小，典型值为2mV；2）电源电压范围宽，单电源为2-36V，双电源电压为±1V-±18V；3）对比较信号源的内阻限制较宽；4）共模范围很大，为0~（Ucc-1.5V）Vo；5）差动输入电压范围较大，大到可以等于电源电压；6）输出端电位可灵活方便地选用。
LM339集成块采用C-14型封装，图1为外型及管脚排列图。
LM339的8个典型应用例子CSDN
设为首页加入收藏本站首页 | 文章中心 | 下载中心 | 网站产品 | 技术论坛 | 如何购买 | 定货系统 | 联系我们当前位置：首页 >> 文章中心 >> 四电压比较器LM339的8个典型应用例子四电压比较器LM339的8个典型应用例子作者:匿名来源:网上搜集浏览次数:224添加时间:2006-5-1 17:35:42 LM339集成块内部装有四个独立的电压比较器，该电压比较器的特点是：1）失调电压小，典型值为2mV；2）电源电压范围宽，单电源为2-36V，双电源电压为±1V-±18V；3）对比较信号源的内阻限制较宽；4）共模范围很大，为0~（Ucc-1.5V）Vo；5）差动输入电压范围较大，大到可以等于电源电压；6）输出端电位可灵活方便地选用。
LM339集成块采用C-14型封装，图1为外型及管脚排列图。
由于LM339使用灵活，应用广泛，所以世界上各大IC生产厂、公司竟相推出自己的四比较器，如IR2339、ANI339、SF339等，它们的参数基本一致，可互换使用。
LM339类似于增益不可调的运算放大器。
每个比较器有两个输入端和一个输出端。
两个输入端一个称为同相输入端，用“+”表示，另一个称为反相输入端，用“-”表示。
用作比较两个电压时，任意一个输入端加一个固定电压做参考电压（也称为门限电平，它可选择LM339输入共模范围的任何一点），另一端加一个待比较的信号电压。
当“+”端电压高于“-”端时，输出管截止，相当于输出端开路。
当“-”端电压高于“+”端时，输出管饱和，相当于输出端接低电位。
两个输入端电压差别大于10mV就能确保输出能从一种状态可靠地转换到另一种状态，因此，把LM339用在弱信号检测等场合是比较理想的。
LM339的输出端相当于一只不接集电极电阻的晶体三极管，在使用时输出端到正电源一般须接一只电阻（称为上拉电阻，选3-15K）。
选不同阻值的上拉电阻会影响输出端高电位的值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
lm339应用电路图：LM339集成块内部装有四个独立的电压比较器，该电压比较器的特点是：失调电压小，典型值为2mV；电源电压范围宽，单电源为2-36V，双电源电压为±1V-±18V；对比较信号源的内阻限制较宽；共模范围很大，为0~（Ucc-1.5V）Vo；差动输入电压范围较大，大到可以等于电源电压；输出端电位可灵活方便地选用。
LM339集成块采用C-14型封装，图1为外型及管脚排列图。
由于LM339使用灵活，应用广泛，所以世界上各大IC生产厂、公司竟相推出自己的四比较器，如IR2339、ANI339、SF339等，它们的参数基本一致，可互换使用。
LM339类似于增益不可调的运算放大器。
每个比较器有两个输入端和一个输出端。
两个输入端一个称为同相输入端，用“+”表示，另一个称为反相输入端，用“-”表示。
用作比较两个电压时，任意一个输入端加一个固定电压做参考电压（也称为门限电平，它可选择LM339输入共模范围的任何一点），另一端加一个待比较的信号电压。
当“+”端电压高于“-”端时，输出管截止，相当于输出端开路。
当“-”端电压高于“+”端时，输出管饱和，相当于输出端接低电位。
两个输入端电压差别大于10mV就能确保输出能从一种状态可靠地转换到另一种状态，因此，把LM339用在弱信号检测等场合是比较理想的。
LM339的输出端相当于一只不接集电极电阻的晶体三极管，在使用时输出端到正电源一般须接一只电阻（称为上拉电阻，选3-15K）。
选不同阻值的上拉电阻会影响输出端高电位的值。
因为当输出晶体三极管截止时，它的集电极电压基本上取决于上拉电阻与负载的值。
另外，各比较器的输出端允许连接在一起使用。
单限比较器电路
图3为某仪器中过热检测保护电路。
它用单电源供电，1/4LM339的反相输入端加一个固定的参考电压，它的值取决于R1于R2。
UR=R2/（R1+R2）*UCC。
同相端的电压就等于热敏元件Rt的电压降。
当机内温度为设定值以下时，“+”端电压大于“-”端电压，Uo为高电位。
当温度上升为设定值以上时，“-”端电压大于“+”端，比较器
反转，Uo输出为零电位，使保护电路动作，调节R1的值可以改变门限电压，既设定温度值的大小。
迟滞比较器
图2a给出了一个基本单限比较器。
输入信号Uin，即待比较电压，它加到同相输入端，在反相输入端接一个参考电压（门限电平）Ur。
当输入电压Uin>Ur时，输出为高电平UOH。
图2b为其传输特性。
迟滞比较器又可理解为加正反馈的单限比较器。
前面介绍的单限比较器，如果输入信号Uin在门限值附近有微小的干扰，则输出电压就会产生相应的抖动（起伏）。
在电路中引入正反馈可以克服这一缺点。
图4a给出了一个迟滞比较器，人们所熟悉的“史密特”电路即是有迟滞的比较器。
图4b为迟滞比较器的传输特性。
不难看出，当输出状态一旦转换后，只要在跳变电压值附近的干扰不超过ΔU之值，输出电压的值就将是稳定的。
但随之而来的是分辨率降低。
因为对迟滞比较器来说，它不能分辨差别小于ΔU的两个输入电压值。
迟滞比较器加有正反馈可以加快比较器的响应速度，这是它的一个优点。
除此之外，由于迟滞比较器加的正反馈很强，远比电路中的寄生耦合强得多，故迟滞比较器还可免除由于电路寄生耦合而产生的自激振荡。
如果需要将一个跳变点固定在某一个参考电压值上，可在正反馈电路中接入一个非线性元件，如晶体二极管，利用二极管的单向导电性，便可实现上述要求。
图5为其原理图。
图6为某电磁炉电路中电网过电压检测电路部分。
电网电压正常时，1/4LM339的
U4<2.8V，U5=2.8V，输出开路，过电压保护电路不工作，作为正反馈的射极跟随器BG1是导通的。
当电网电压大于242V时，U4>2.8V，比较器翻转，输出为0V，BG1截止，U5的电压就完全决定于R1与R2的分压值，为2.7V，促使U4更大于U5，这就使翻转后的状态极为稳定，避免了过压点附近由于电网电压很小的波动而引起的不稳定的现象。
由于制造了一定的回差（迟滞），在过电压保护后，电网电压要降到242-5=237V 时，U4<U3，电磁炉才又开始工作。
这正是我们所期望的。
双限比较器（窗口比较器）
图7电路由两个LM339组成一个窗口比较器。
当被比较的信号电压Uin位于门限电压之间时（UR1<Uin<UR2），输出为高电位（UO=UOH）。
当Uin不在门限电位范围之间时，（Uin>UR2或Uin<UR1）输出为低电位（UO=UOL），窗口电压ΔU=UR2-UR1。
它可用来判断输入信号电位是否位于指定门限电位之间。
用LM339组成振荡器
图8为有1/4LM339组成的音频方波振荡器的电路。
改变C1可改变输出方波的频率。
本电路中，当C1=0.1uF时。
f=53Hz；当C1=0.01uF时，f=530Hz；当C1=0.001uF时，f=5300Hz。
LM339还可以组成高压数字逻辑门电路，并可直接与TTL、CMOS电路接口。
