电阻器的主要参数

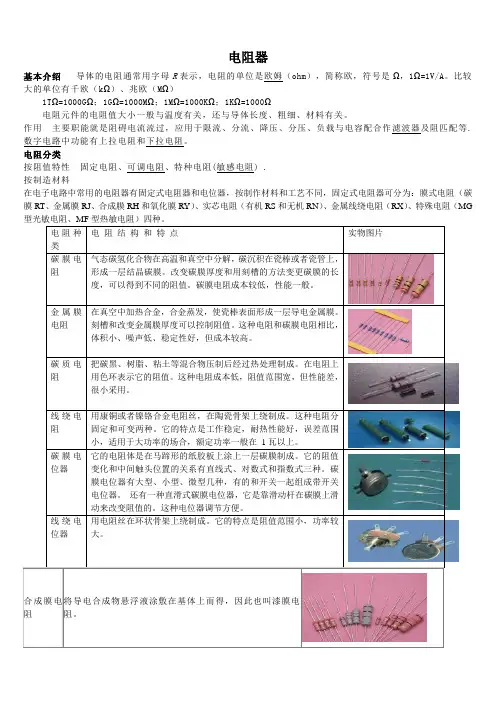

电阻参数大全
电阻器基本介绍导体的电阻通常用字母R表示，电阻的单位是欧姆（ohm），简称欧，符号是Ω，1Ω=1V/A。
比较大的单位有千欧（kΩ）、兆欧（MΩ）1TΩ=1000GΩ；1GΩ=1000MΩ；1MΩ=1000KΩ；1KΩ=1000Ω电阻元件的电阻值大小一般与温度有关，还与导体长度、粗细、材料有关。
作用主要职能就是阻碍电流流过，应用于限流、分流、降压、分压、负载与电容配合作滤波器及阻匹配等.数字电路中功能有上拉电阻和下拉电阻。
电阻分类按阻值特性固定电阻、可调电阻、特种电阻(敏感电阻) .按制造材料在电子电路中常用的电阻器有固定式电阻器和电位器，按制作材料和工艺不同，固定式电阻器可分为：膜式电阻（碳膜RT、金属膜RJ、合成膜RH和氧化膜RY）、实芯电阻（有机RS和无机RN）、金属线绕电阻（RX）、特殊电阻（MG碳沉积在瓷棒或者瓷管上，这种电阻和碳膜电阻相比，1、标称阻值：标称在电阻器上的电阻值称为标称值。
单位：Ω、kΩ、MΩ。
标称值是根据国家制定的标准系列标注的，不是生产者任意标定的。
不是所有阻值的电阻器都存在。
2、允许误差：电阻器的实际阻值对于标称值的最大允许偏差范围称为允许误差.误差代码：F 、 G 、 J、 K…（常见的误差范围是：0.01%，0.05%，0.1%，0.5%，0.25%，1%，2%,5% 等）3、额定功率：指在规定的环境温度下，假设周围空气不流通，在长期连续工作而不损坏或基本不改变电阻器性能的情况下，电阻器上允许的消耗功率.常见的有1/16W 、 1/8W 、 1/4W 、 1/2W 、 1W 、 2W 、 5W 、10W标称阻值：产品上标示的阻值，其单位为欧，千欧、兆欧，标称阻值都应符合下表所列数值乘以10N欧，其中N为整数。
阻值和误差的标注方法1、直标法—将电阻器的主要参数和技术性能用数字或字母直接标注在电阻体上。
eg：5.1k Ω 5% 5.1k Ω J2、文字符号法—将文字、数字两者有规律组合起来表示电阻器的主要参数。
电阻器的主要参数
电阻器的主要参数1、电阻器的标称阻值和允许偏差（精度）：δ=（R-Rr）/Rr*100%式中：R为电阻器的实际电阻值；Rr为电阻器标称电阻值；δ为电阻器的允许偏差。
2、额定功率：额定功率是指电阻器在直流或交流电路中，当在一定大气压力（87KPA---107KPA）和在产品标准中规定的温度下（-55----70），长期连续工作所允许承受的最大功率。
3、电阻器的温度系数：αΤ=（Rt-Ro）/Ro（T-To）*10E-64、电阻器的最大工作电压：电阻器的最大工作电压是指电阻器长期工作不发生过热或电击穿现象的电压。
从电阻器发热状态来考虑，允许加到电阻器两端的最大电压等于它的额定电压V额。
V额²=P额*R额式中：P额为额定功率，R额为标称电阻值。
由于电阻器的的结构、材料、尺寸等因素决定了它的抗电强度，从这个方面来看，允许加到电阻器两端的最大电压等于它的最大工作电压，若是超过最大工作电压，电阻器将会产生极间击穿，使电阻变值或损坏而不能使用。
对于高阻值非线绕电阻器，更要特别注意。
最大工作电压可根据下式计算：Vmax²=P额*R临界设计参考：选择电阻合适的额定功率和最大工作电压电阻器的损坏主要是工作在两类不利状态：A、超过额定功率，使电阻变得很热，甚至烧断。
B、超过最大工作电压，电阻器将会产生极间击穿，使电阻变值或损坏而不能使用。
因此设计时必须注意以下几点。
1、当你用欧姆定律计算出所需额定功率的数值时，实际电阻的额定功率必需是该计算值的2倍以上。
2、如果有交流信号存在，必须把AC和DC功耗加在一起。
3、当我们计算带有并联电容的电阻功率时，通常只计算DC功耗，而忘记加在它们两端的AC 纹波电流，工程上，我们可以不去计算纹波电流，而近似于将正常状态下的功率乘以2。
4、电阻器的实际工作电压必须小于额定电压和最大工作电压，否则将引起过热或击穿损坏。
1/4w金属膜电阻，由于皮膜不均匀、不连续分布，当工作电压大于42伏，在高温的条件下容易发生电化学反映，导致阻值变大或皮膜消失。
电阻器的主要技术参数
电阻器的标称阻值系列
系列 E24
允许偏差 I级 ±5%
电阻器的标称阻值 1.0， 1.1， 1.2， 1.3， 1.5， 1.6， 1.8， 2.0，2.2， 2.4， 2.7， 3.0， 3.3， 3.6， 3， 9，4.3，4.7， 5.1， 5.6， 6.2， 6.8， 7.5， 8.2， 9.1
