球型摄像机机RS485总线接线常识
终于有人把RS485通讯的正确接线方式讲明白了，网友：这下好办了
终于有⼈把RS485通讯的正确接线⽅式讲明⽩了，⽹友：这下好办了RS485是⼀个定义平衡数字多点系统中的驱动器和接收器的电⽓特性的标准，该标准由电信⾏业协会和电⼦⼯业联盟定义。
使⽤该标准的数字通信⽹络能在远距离条件下以及电⼦噪声⼤的环境下有效传输信号。
RS485使得廉价本地⽹络以及多⽀路通信链路的配置成为可能。
那么RS485通讯的正确接线⽅式是怎样的呢？今天帝特⼩编就来给⼤家详细讲解⼀下，⼀起来看看吧。
RS485通讯的正确接线⽅式RS485有两线制和四线制两种接线，四线制只能实现点对点的通信⽅式，现很少采⽤，现在多采⽤的是两线制接线⽅式，这种接线⽅式为总线式拓扑结构，在同⼀总线上最多可以挂接32个节点。
理想⽤线为双绞线：半双⼯的两线最好⽤双绞线中的⼀对，这样两线双绞，加在两线上的⼲扰电平抵消实现抗⼲扰效果。
全双⼯时接收两线⽤⼀对，发送两线⽤另⼀对。
RS485没有功率传输要求，所以对线径要求不⾼。
实际⼯程中，通常采购室外阻⽔双绞线保证线的保护性能。
但有些⼯程商会⽤RVV线缆，这也是可以的，但抗⼲扰性要差些。
这样就有⼯程商采⽤RVVP线缆（带屏蔽），这个并不好，因为线间电容的加⼤会影响传输质量，需要降低传输的波特率。
波特率的设置与线缆长度（含分⽀的总长）是有⼀定对应关系的，线路越长，波特率应该设置的更低⽐较稳定。
⽆论选择什么样的线缆，尽可能采⽤总线架构，减少星形连接，分⽀线尽可能短，尽量采⽤菊花链的连接⽅式，即总线接到第⼀个结点，再跳到下⼀个结点。
未接设备的分⽀线最好从总线上移除，否则易形成⼲扰。
总线的最未端如果接收信号不佳，可加120欧的线未电阻跨接在信号线两端。
中间设备不要加，否则会加⼤线路损耗，减少设备数量和距离。
不同设备的RS485芯⽚通常会不同，有不同负载的类型的芯⽚，这些通常⼯程商没法直接看出。
所以也就是说总线上不同设备的最⼤连接设备数不确定，同样的设备连接数参见设备说明要求就⾏。
RS485扩展知识RS485采⽤平衡发送和差分接收⽅式实现通信：发送端将串⾏⼝的ttl电平信号转换成差分信号a，b两路输出，经过线缆传输之后在接收端将差分信号还原成ttl电平信号。

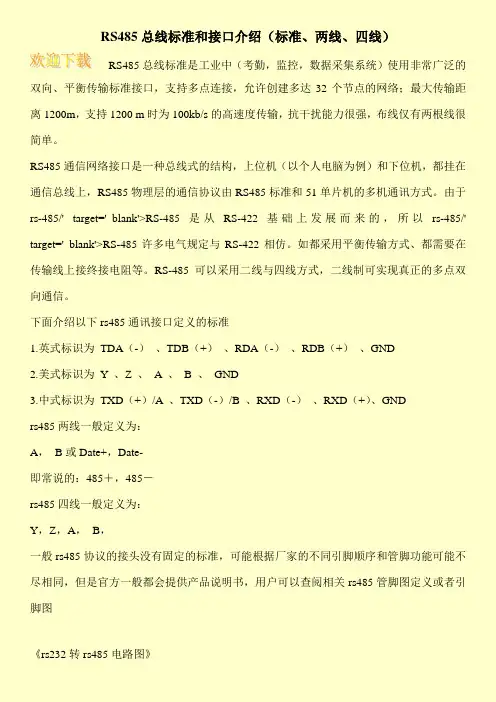

RS485总线标准和接口介绍(标准、两线、四线)
RS485总线标准和接口介绍（标准、两线、四线）RS485总线标准是工业中（考勤，监控，数据采集系统）使用非常广泛的双向、平衡传输标准接口，支持多点连接，允许创建多达32个节点的网络；最大传输距离1200m，支持1200 m时为100kb/s的高速度传输，抗干扰能力很强，布线仅有两根线很简单。
RS485通信网络接口是一种总线式的结构，上位机（以个人电脑为例）和下位机，都挂在通信总线上，RS485物理层的通信协议由RS485标准和51单片机的多机通讯方式。
由于rs-485/' target='_blank'>RS-485是从RS-422基础上发展而来的，所以rs-485/' target='_blank'>RS-485许多电气规定与RS-422相仿。
如都采用平衡传输方式、都需要在传输线上接终接电阻等。
RS-485可以采用二线与四线方式，二线制可实现真正的多点双向通信。
下面介绍以下rs485通讯接口定义的标准1.英式标识为TDA（-）、TDB（+）、RDA（-）、RDB（+）、GND2.美式标识为Y 、Z 、A 、B 、GND3.中式标识为TXD（+）/A 、TXD（-）/B 、RXD（-）、RXD（+）、GNDrs485两线一般定义为：A，B或Date+，Date-即常说的：485＋，485－rs485四线一般定义为：Y，Z，A，B，一般rs485协议的接头没有固定的标准，可能根据厂家的不同引脚顺序和管脚功能可能不尽相同，但是官方一般都会提供产品说明书，用户可以查阅相关rs485管脚图定义或者引脚图《rs232转rs485电路图》上图中rs232转rs485电路中hin232（max232可以起到同样的作用但是要贵一点）起到转换pc端rs232接口电平的作用，然后把信号由max485这个芯片转换成485电平由AB 两根线输出，如果接上双绞线信号rs485总线接口的信号的通信距离至少是1千米远。
球型摄像机机RS总线接线常识
球型摄像机机R S总线接线常识Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】球型摄像机机RS485总线接线常识时间：2010-07-27发布出处：海康威视1、RS485总线基本特性根据RS485工业总线标准，RS485工业总线为特性阻抗120Ω的半双工通讯总线，其最大负载能力为32个有效负载（包括主控设备与被控设置）。
2、RS485总线传输距离当使用（24AWG）双绞线作为通讯电缆时，根据波特率的不同，最大传输距离理论值如下表：波特率最大距离2400BPS1800m4800BPS1200m9600BPS800m当使用较细的通讯电缆，或者在电磁干扰较强的环境使用本产品，或者总线上连接有较多的设备时，最大传输距离相应缩短；反之，最大距离加长。
3、连接方式与终端电阻1) RS485工业总线标准要求各设备之间采用菊花链式连接方式，两头必须接有120Ω终端电阻（如图一所示），简化连接可采用图二的接线方式，但“D”段距离不能超过7米。
图一图二2) 球机终端120Ω匹配电阻的连接方式球机终端120Ω匹配电阻可通过在球机底盘上的拨码开关拨码来连接，如图三所示。
球机出厂时，120Ω匹配电阻默认为未接入，可通过把拨码开关的第10位拨到ON，把120Ω匹配电阻接入线路。
反之，如果不接入120Ω匹配电阻，则把第10位拨到OFF即可。
图三4、实际应用中的问题实际施工使用中用户常采用星形连接方式，此时终端电阻必须连接在线路距离最远的两个设备上（如图四，1＃与15＃设备），但是由于该连接方式不符合RS485工业标准的使用要求，因此在各设备线路距离较远时，容易产生信号反射、抗干扰能力下降等问题，导致控制信号的可靠性下降。
此时，出现的现象为球机完全不受控，或自行运转无法停止等。
图四对于这种情况，建议采用增加一个RS485分配器。
该产品可以有效地将星形连接转换为符合RS485工业标准所规定的连接方式，从而避免产生问题，提高通信可靠性，如图五所示。

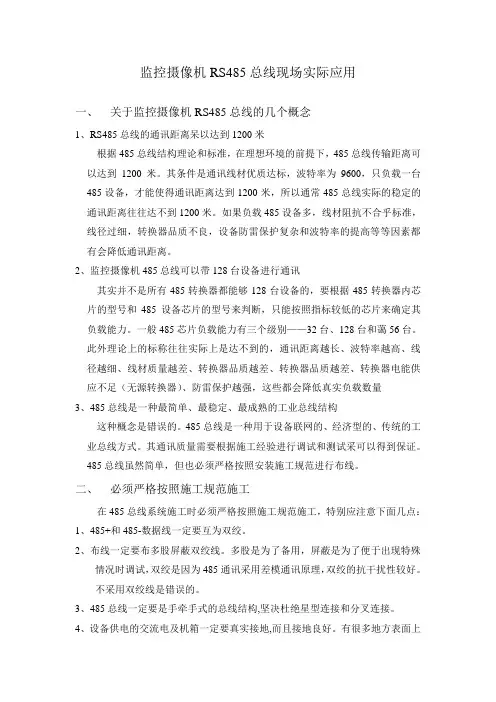

监控摄像机RS485总线现场实际应用
监控摄像机RS485总线现场实际应用一、关于监控摄像机RS485总线的几个概念1、RS485总线的通讯距离呆以达到1200米根据485总线结构理论和标准，在理想环境的前提下，485总线传输距离可以达到1200米。
其条件是通讯线材优质达标，波特率为9600，只负载一台485设备，才能使得通讯距离达到1200米，所以通常485总线实际的稳定的通讯距离往往达不到1200米。
如果负载485设备多，线材阻抗不合乎标准，线径过细，转换器品质不良，设备防雷保护复杂和波特率的提高等等因素都有会降低通讯距离。
2、监控摄像机485总线可以带128台设备进行通讯其实并不是所有485转换器都能够128台设备的，要根据485转换器内芯片的型号和485设备芯片的型号来判断，只能按照指标较低的芯片来确定其负载能力。
一般485芯片负载能力有三个级别——32台、128台和蔼56台。
此外理论上的标称往往实际上是达不到的，通讯距离越长、波特率越高、线径越细、线材质量越差、转换器品质越差、转换器品质越差、转换器电能供应不足（无源转换器）、防雷保护越强，这些都会降低真实负载数量3、485总线是一种最简单、最稳定、最成熟的工业总线结构这种概念是错误的。
485总线是一种用于设备联网的、经济型的、传统的工业总线方式。
其通讯质量需要根据施工经验进行调试和测试采可以得到保证。
485总线虽然简单，但也必须严格按照安装施工规范进行布线。
二、必须严格按照施工规范施工在485总线系统施工时必须严格按照施工规范施工，特别应注意下面几点：1、485+和485-数据线一定要互为双绞。
2、布线一定要布多股屏蔽双绞线。
多股是为了备用，屏蔽是为了便于出现特殊情况时调试，双绞是因为485通讯采用差模通讯原理，双绞的抗干扰性较好。
不采用双绞线是错误的。
3、485总线一定要是手牵手式的总线结构,坚决杜绝星型连接和分叉连接。
4、设备供电的交流电及机箱一定要真实接地,而且接地良好。

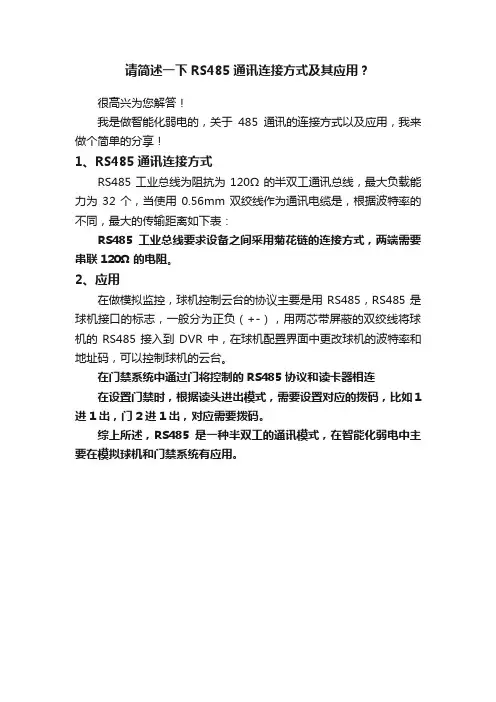

请简述一下RS485通讯连接方式及其应用？
请简述一下RS485通讯连接方式及其应用？
很高兴为您解答！
我是做智能化弱电的，关于485通讯的连接方式以及应用，我来做个简单的分享！
1、RS485通讯连接方式
RS485工业总线为阻抗为120Ω的半双工通讯总线，最大负载能力为32个，当使用0.56mm双绞线作为通讯电缆是，根据波特率的不同，最大的传输距离如下表：
RS485工业总线要求设备之间采用菊花链的连接方式，两端需要串联120Ω的电阻。
2、应用
在做模拟监控，球机控制云台的协议主要是用RS485，RS485是球机接口的标志，一般分为正负（+-），用两芯带屏蔽的双绞线将球机的RS485接入到DVR中，在球机配置界面中更改球机的波特率和地址码，可以控制球机的云台。
在门禁系统中通过门将控制的RS485协议和读卡器相连
在设置门禁时，根据读头进出模式，需要设置对应的拨码，比如1进1出，门2进1出，对应需要拨码。
综上所述，RS485是一种半双工的通讯模式，在智能化弱电中主要在模拟球机和门禁系统有应用。
RS485接线错误常识
RS485接线错误常识通讯距离：最远的设备到计算机的连线理论上的距离是1200米，建议客户控制在800米以内，能控制在300米以内效果最好。
如果距离超长，可以选购rs485中继器（485延长器）。
使用中继器理论上可以延长到3000米。
每台485设备必须手牵手地串下去，不可以有星型连接或者分叉。
如果有星型连接或者分叉，干扰将非常大，通讯不畅，甚至通讯不上。
1、485信号线可以和强电电源线一同走线。
在实际施工当中，由于走线都是通过管线走的，施工方有的时候为了图方便，直接将485信号线和电源线绑在一起，由于强电具有强烈的电磁信号对弱电进行干扰，从而导致485信号不稳定，导致通信不稳定。
2、485信号线可以使用平行线作为布线，也可以使用非屏蔽线作为布线。
由于485信号是利用差模传输的，即由485+与485-的电压差来作为信号传输。
如果外部有一个干扰源对其进行干扰，使用双绞线进行485信号传输的时候，由于其双绞，干扰对于485+，485-的干扰效果都是一样的，那电压差依然是不变的，对于485信号的干扰缩到了最小。
同样的道理，如果有屏蔽线起到屏蔽作用的话，外部干扰源对于其的干扰影响也可以尽可能的缩小。
4、485布线可以任意布设成星型接线与树形接线。
485布线规范是必须要手牵手的布线，一旦没有借助485集线器和485中继器直接布设成星型连接和树形连接，很容易造成信号反射导致总线不稳定。
很多施工方在485布线过程中，使用了星型接线和树形接线，有的时候整个系统非常稳定，但是有的时候则总是出现问题，又很难查找原因，一般都是由于不规范布线所引起的。
如果由于现场的限制，必须要进行星型连接或者树形连接，可以使用深圳市宇泰科技有限公司的485集线器和485中继器解决相关问题。
5、485总线必须要接地。
在很多技术文档中，都提到485总线必须要接地，但是没有详细的提出如何接地。
严格的说，485总线必须要单点可靠接地。
单点就是整个485总线上只能是有一个点接地，不能多点接地，因为将其接地是因为要将地线（一般都是屏蔽线作地线）上的电压保持一致，防止共模干扰，如果多点接地适得其反。
RS485总线知识讲解
RS485的特点：RS485接口RS485采用差分信号负逻辑，＋2V～＋6V表示“0”，- 6V～- 2V表示“1”。
RS485有两线制和四线制两种接线，四线制只能实现点对点的通信方式，现很少采用，现在多采用的是两线制接线方式，这种接线方式为总线式拓朴结构在同一总线上最多可以挂接32个结点。
在RS485通信网络中一般采用的是主从通信方式，即一个主机带多个从机。
很多情况下，连接RS-485通信链路时只是简单地用一对双绞线将各个接口的“A”、“B”端连接起来。
而忽略了信号地的连接，这种连接方法在许多场合是能正常工作的，但却埋下了很大的隐患，这有二个原因：(1)共模干扰问题：RS-485接口采用差分方式传输信号方式，并不需要相对于某个参照点来检测信号，系统只需检测两线之间的电位差就可以了。
但人们往往忽视了收发器有一定的共模电压范围，RS-485收发器共模电压范围为-7～+12V，只有满足上述条件，整个网络才能正常工作。
当网络线路中共模电压超出此范围时就会影响通信的稳定可靠，甚至损坏接口。
(2)EMI问题：发送驱动器输出信号中的共模部分需要一个返回通路，如没有一个低阻的返回通道（信号地），就会以辐射的形式返回源端，整个总线就会像一个巨大的天线向外辐射电磁波。
由于PC机默认的只带有RS232接口，有两种方法可以得到PC上位机的RS485电路：（1）通过RS232/RS485转换电路将PC机串口RS232信号转换成RS485信号，对于情况比较复杂的工业环境最好是选用防浪涌带隔离珊的产品。
（2）通过PCI多串口卡，可以直接选用输出信号为RS485类型的扩展卡。
1、485总线布线和采用什么样的线？RS-485总线最好采用终端匹配的总线型结构拓扑结构，用一条单一、连续的信号通道总线将各个节点串联起来，从总线到每个节点引出线长度应尽量短，以便引出线中的反射信号对总线影响最低。
应该采用d、e和f的接法，总线式，而不能采用星型接法。
485总线及摄像头
1．RS-485总线RS-485是串行数据接口标准，是电子工业协会制定并发布的，1983年在RS-422基础上制定了RS-485标准，增加了多点、双向通信能力，即允许多个发送器连接到同一条总线上，RS-485/422采用平衡发送和差分接收方式实现通信：发送端将串行口的TTL电平信号转换成差分信号A,B两路输出，经过线缆传输之后在接收端将差分信号还原成TTL电平信号。
由于传输线通常使用双绞线，又是差分传输，所以又极强的抗共模干扰的能力，总线收发器灵敏度很高，可以检测到低至200mV电压。
故传输信号在千米之外都是可以恢复。
RS-485/422最大的通信距离约为1219M，最大传输速率为10Mb/S，传输速率与传输距离成反比，在100Kb/S的传输速率下，才可以达到最大的通信距离，如果需传输更长的距离，需要加485中继器。
RS-485采用半双工工作方式，支持多点数据通信。
RS-485总线网络拓扑一般采用终端匹配的总线型结构。
即采用一条总线将各个节点串接起来，不支持环形或星型网络。
如果需要使用星型结构，就必须使用485中继器或者485集线器才可以。
RS-485/422总线一般最大支持32个节点，如果使用特制的485芯片，可以达到128个或者256个节点，最大的可以支持到400个节点。
2．RS-485摄像头工作环境工作电源：220V，电压范围：185V∽245V；工作温度：室内0∽40℃，室外-40∽70℃。
相对湿度：室内45%∽90%，室外≤95%（25℃）。
阻力监测精度：100N。
缺口检测精度：0.1mm。
3．RS-485协议基本内容报文头：固定两个字节0X90EB,第一个字节是0XEB，第二个字节是0X90。
摄像头地址：每个摄像头都可以设定一个地址，地址范围从0-255，其中地址0保留，地址255用于广播报文。
每个摄像头只处理地址和自己内部设定的地址相同的报文，地址不等为无效报文。
报文类型：一个字节。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
球型摄像机机RS485总线接线常识
时间：2010-07-27发布出处：海康威视
1、RS485总线基本特性
根据RS485工业总线标准，RS485工业总线为特性阻抗120Ω的半双工通讯总线，其最大负载能力为32个有效负载（包括主控设备与被控设置）。
2、RS485总线传输距离
当使用0.56mm（24AWG）双绞线作为通讯电缆时，根据波特率的不同，最大传输距离理论值如下表：
波特率最大距离
2400BPS1800m
4800BPS1200m
9600BPS800m
当使用较细的通讯电缆，或者在电磁干扰较强的环境使用本产品，或者总线上连接有较多的设备时，最大传输距离相应缩短；反之，最大距离加长。
3、连接方式与终端电阻
1) RS485工业总线标准要求各设备之间采用菊花链式连接方式，两头必须接有120Ω终端电阻（如图一所示），简化连接可采用图二的接线方式，但“D”段距离不能超过7米。
图一
图二
2) 球机终端120Ω匹配电阻的连接方式
球机终端120Ω匹配电阻可通过在球机底盘上的拨码开关拨码来连接，如图三所示。
球机出厂时，120Ω匹配电阻默认为未接入，可通过把拨码开关的第10位拨到ON，把120Ω匹配电阻接入线路。
反之，如果不接入120Ω匹配电阻，则把第10位拨到OFF即可。
图三
4、实际应用中的问题
实际施工使用中用户常采用星形连接方式，此时终端电阻必须连接在线路距离最远的两个设备上（如图四，1＃与15＃设备），但是由于该连接方式不符合RS485工业标准的使用要求，因此在各设备线路距离较远时，容易产生信号反射、抗干扰能力下降等问题，导致控制信号的可靠性下降。
此时，出现的现象为球机完全不受控，或自行运转无法停止等。
图四
对于这种情况，建议采用增加一个RS485分配器。
该产品可以有效地将星形连接转换为符合RS485工业标准所规定的连接方式，从而避免产生问题，提高通信可靠性，如图五所示。
图五
5、RS485总线常见故障解决
故障现象可能原因解决方法
球机能自检但不能控制1、主机、球机地址、波特率不相符；1、更改主机或球机地址、波特率，使之一致
2、RS485总线＋、－极性接反；2、调换RS485＋、－接线极性；
3、接线松脱；3、紧固接线；
4、RS485线中间断；4、更换RS485线。
球机能控制但不顺畅1、RS485线接触不良；1、重新接好RS485线；
2、一根RS485线断；2、更换RS485线；
3、主机、球机距离太远；3、加装终端匹配电阻；
4、球机并接太多。
4、加装RS485分配器。
