2016年上海市黄浦区中考物理一模试卷(附答案)
初三模拟考（2005）理化试卷第
黄浦区九年级物理第一学期期末质量抽查试卷
2015～2016学年
（满分：90分考试时间：60分钟）
考生注意：
1．本试卷物理部分含五个大题。
2．答题时，考生务必按答题要求在答题纸规定的位置上作答，在草稿纸，本试卷上答题一律无效。
一、选择题（共16分）
下列各题均只有一个正确选项，请将正确选项的代号用2B铅笔填涂在答题纸的相应位置上，更改答案时，用橡皮擦去，重新填涂。
1．将一根粗细均匀的金属丝剪去一半后，不变的物理量是
A．电阻B．质量C．体积D．密度2．金属锥的头部尖细锋利，是为了
A．增大压力B．增大压强C．减小压力D．减小压强3．下列实例中利用连通器原理工作的是
A．吸尘器B．抽水机C．液位计D．密度计4．揭示电流与电压关系的科学家是
A．瓦特B．伏特C．安培D．欧姆5．额定功率最接近700瓦的是
A．电冰箱B．电饭锅C．电子表D．电视机6．在图1所示的电路中，电源电压保持不变。
当电键S由断开到闭合时，电路中A．电流表示数变小，电压表示数变小
B．电流表示数变小，电压表示数变大
C．电流表示数不变，电压表示数变小
D．电流表示数不变，电压表示数变大
7．在图2所示的电路中，电源电压保持不变。
电阻12S前后，只有两个电表的示数不变，则
图1
图2
初三模拟考（2005）理化试卷 第2页（共10页）
A ．电压表V 的示数不变，R 1断路
B ．电压表V 的示数不变，R 1短路
C ．电流表A 1的示数 不变，R 2断路
D ．电流表A 2的示数不变，R 2短路
8．质量相等的甲、乙两个均匀圆柱体放置在水平地面上。
现沿水平虚线切去部分后，使甲、乙剩余部分的高度相等，如图3所示，则它们剩余部分对地面压强p 甲、p 乙和压力F 甲、F 乙的关系是
A ．p 甲＜p 乙，F 甲＜F 乙
B ．p 甲＜p 乙，F 甲＞F 乙
C ．p 甲＞p 乙，F 甲＜F 乙
D ．p 甲＞p 乙，F 甲＞F 乙
二、填空题（共26分）
请将结果填入答题纸的相应位置。
9．家庭电路中，各用电器之间是 （1） 的（选填“串联”或“并联”）；同时使用的用电器越多，电路中总电阻越 （2） ；用电器消耗的电能用 （3） 表测量。
10．标有“220V 11W ”字样的节能灯正常工作时，两端电压为 （4） 伏，通过的电流为 （5） 安，10小时耗电 （6） 度。
11．著名的 （7） 实验向人们显示大气压强是存在的；托里拆利用 （8） 做实验测出了大气压强的值（选填“水”或“水银”）；海拔高度越高，大气压强越 （9） 。
12．冰的密度为0.9×103千克/米3，它表示每立方米冰的 （10） 是0.9×103千克。
当冰熔化成水时，质量将 （11） ，体积将 （12） （均选填“变大”、“不变”或“变小”）。
13．某导体两端电压3伏，10秒内通过其横截面的电荷量为3库，这段时间内电流做的功为 （13） 焦，通过它的电流为 （14） 安。
当该导体两端电压变为12伏时，它的电阻为 （15） 欧。
14．物块浸没在液体中，受到液体对它向上、向下的压力分别为15牛、5牛，其受到浮力的大小为 （16） 牛；物块所受浮力与重力的合力大小为12牛，它所受重力的大小为 （17） 牛。
根据图4中轮船上的“吃水线”排列情况，可以判断：
印度洋海水密度 （18） 北大西洋海水密度（选填“大于”、“等于”或“小于”）。
15．某校物理兴趣小组在课外实践活动中，制作了一个测量质量的电子秤。
图5是其结构
印度洋线 北大西洋线
图4 图
3 甲
物理试卷 第3页
原理图，它是由几个部分构成的电路：托盘、压力变阻器R （电阻值会随所受压力大小发生变化的可变电阻）、定值电阻R 0、显示质量大小的仪表V （实质是电压表）、电键、电源（电压保持不变）。
使用时，闭合电键，当托盘上所放物体的质量越大，仪表V 的示数也越大。
①由上述信息可知：压力变阻器R 所受压力越大时，通过它的电流越 （19） ，其阻值越 （20） 。
②若将显示质量大小的仪表V 并联在压力变阻器R 两端，使用该电子秤时，会观察到的现象是 （21） ，理由是 （22） 。
16．某小组同学通过实验研究物体浸没在水中时测力计示数F 与哪些因素有关。
他们将体积相同的球体A 、圆锥体B 、正方体C 和D 挂在测力计下，浸没在水中，相应的测力计示数F 如图6（a ）、（b ）、（c ）、（d ）所示。
（已知物体所受重力关系为：G A ＝G B ＝G C ＜G D ）
①分析比较图6（a ）和（b ）和（c ）可得： （23） 。
②分析比较图6（c ）和（d ）和可得： （24） 。
三、作图题（共8分）
请将图直接画在答题纸的相应位置，作图题必须使用2B 铅笔。
17．在图7中，重为4牛的小球漂浮在水面上，用力的图示法画出小球所受的浮力F 浮。
18．在图8所示的电路中，有一根导线尚未连接，请用笔线代替导线补上。
补上后要求：闭合电键S ，向左端移动滑动变阻器的滑片P ，电流表示数变大。
19．在图9中，将电源、电流表、电压表三个元件符号正确填进电路空缺处。
要求：①电流方向如图所示；②电压表测灯L 两端电压。
（a ） （b ） （c ） （d ）
图5 图6
图7 图8 图9
S
＋
－
P
初三模拟考（2005）理化试卷 第4页（共10页）
四、计算题（共22分）
请将计算过程和答案写入答题纸的相应位置。
20．小球浸在水中，排开水的体积为1×10 3米3，求小球受到的浮力F 浮。
21．如图10所示，薄壁圆柱形容器甲和均匀圆柱体乙置于水平地面上。
容器甲足够高、底面积为2S ，盛有体积为3×10－3
米3的水。
圆柱体乙的高为H 。
①求甲中水的质量m 水。
②求水面下0.1米处水的压强p 水。
③若将乙沿竖直方向在右侧切去一个底面积为S 的部分，并
将切去部分浸没在甲的水中时，乙剩余部分对水平地面压强p 乙
恰为水对甲底部压强增加量Δp 水的四倍。
求乙的密度ρ乙。
22．在图11（a ）所示的电路中，电源电压为6伏且不变。
①将定值电阻R 1接入M 、N 接线柱，闭合电键S 后电流表A 的示数为0.4安。
求：
（a ）电阻R 1的阻值。
（b ）求电阻R 1的电功率P 1。
②现将标有“10Ω 1A ”字样的滑动变阻器R 2与R 1以某种最基本的连接方式接入M 、N 接线柱，闭合电键S ，移动变阻器R 2的滑片，能使电流表的指针达到图11（b ）所示位置。
（a ）请通过计算判断电阻R 1与变阻器R 2的连接方式。
（b ）在电路元件安全工作的条件下，移动变阻器R 2滑片，求电流表示数的最大变化量ΔI 最大。
图11 （b ）
物理试卷 第5页
五、实验题（共18分）
请根据要求在答题纸的相应位置作答。
23．天平是测量物体 （1） 的仪器，使用时，把它放在水平桌面上后，先将 （2） 移到零刻度，若指针如图12所示，应向 （3） 移动平衡螺母，直到天平横梁在水平位置平衡。
在“用电流表测电流”实验的电路中有一根导线尚未连接，请用笔线代替导线在图13中连接，使灯L 1和灯L 2并联，电流表测量灯L 1的电流。
（4） （用2B 铅笔在答题纸的相应位置连线）
24．“用电流表、电压表测电阻”的实验原理是 （5） ，进行多次测量是为了 （6） 。
图14所示装置可做“探究 （7） 与哪些因素有关”的实验。
“验证阿基米德原理”的实验目的是：验证物体浸在液体中时， （8） 。
25．小红做 “测定小灯泡的电功率”实验，实验室提供了若干节干电池，滑动变阻器有A 、B 两个待选（A 标有“10Ω 1Α”字样、B 标有“20Ω 2Α”字样），待测小灯标有“0.3A ”字样。
实验器材齐全且完好。
她选用了三节干电池和变阻器A ，正确连接电路进行实验。
①测定小灯的额定功率需要观察并记录的两个物理量是 （9） 和 （10） 。
实验中，可根据观察到 （11） 的现象，判定该小灯正常发光。
②小红发现闭合电键后，移动变阻器的滑片，小灯发光始终较亮。
为测出该小灯的额定功率，她设想对实验器材进行调整，可能的调整方案有：
方案一： （12） 方案二： （13）
图12 图13 图
14
26．为了探究漂浮在液面上的物块浸入液体的体积V浸与物块密度ρ物、液体密度ρ液的关系，某小组同学选取体积V物相同、ρ物不同的物块进行实验，测出其漂浮在水和酒精液面上时浸入液体的体积V浸，相关数据记录在表一、表二中。
①分析比较表一或表二中ρ物、V浸的数据及相关条件，可得出的初步结论是：漂浮在液面上的物块，当（14）时，（15）。
②分析比较实验序号（16）中ρ液、V浸的数据及相关条件，可得出的初步结论是：（17）。
③进一步分析实验序号2与4中的数据及相关条件，可得出的合理猜想是：漂浮在液面上
体积相同的物块，当（18）时，V浸是相同的。
初三模拟考（2005）理化试卷第6页（共10页）。

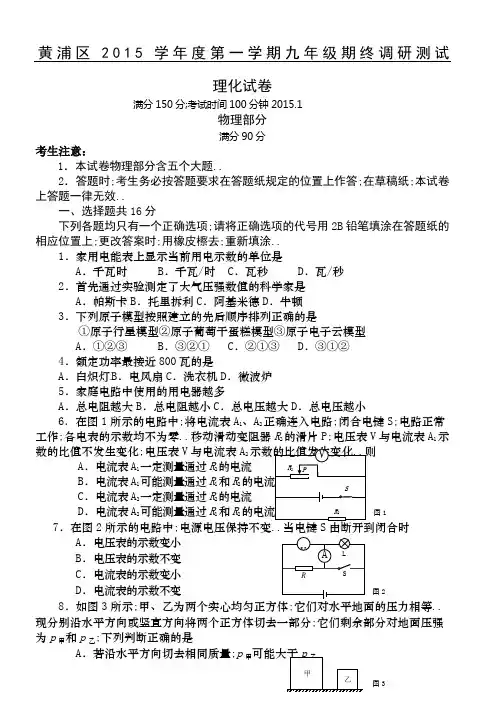

上海市黄浦区中考物理一模卷含答案
黄浦区2015学年度第一学期九年级期终调研测试理化试卷满分150分;考试时间100分钟2015.1物理部分满分90分考生注意：1．本试卷物理部分含五个大题..2．答题时;考生务必按答题要求在答题纸规定的位置上作答;在草稿纸;本试卷上答题一律无效..一、选择题共16分下列各题均只有一个正确选项;请将正确选项的代号用2B 铅笔填涂在答题纸的相应位置上;更改答案时;用橡皮檫去;重新填涂..1．家用电能表上显示当前用电示数的单位是A ．千瓦时B ．千瓦/时C ．瓦秒D ．瓦/秒 2．首先通过实验测定了大气压强数值的科学家是 A ．帕斯卡B ．托里拆利C ．阿基米德D ．牛顿 3．下列原子模型按照建立的先后顺序排列正确的是①原子行星模型②原子葡萄干蛋糕模型③原子电子云模型 A ．①②③ B ．③②① C ．②①③ D ．③①② 4．额定功率最接近800瓦的是A ．白炽灯B ．电风扇C ．洗衣机D ．微波炉 5．家庭电路中使用的用电器越多A ．总电阻越大B ．总电阻越小C ．总电压越大D ．总电压越小6．在图1所示的电路中;将电流表A 1、A 2正确连入电路;闭合电键S;电路正常工作;各电表的示数均不为零..移动滑动变阻器R 2的滑片P;电压表V 与电流表A 1示数的比值不发生变化;电压表V 与电流表A 2示数的比值发生变化..则 A ．电流表A 1一定测量通过R 2的电流 B ．电流表A 1可能测量通过R 1和R 2的电流C ．电流表A 2一定测量通过R 2的电流D ．电流表A 2可能测量通过R 1和R 2的电流 7．在图2所示的电路中;电源电压保持不变..当电键S 由断开到闭合时A ．电压表的示数变小B ．电压表的示数不变C ．电流表的示数变小D ．电流表的示数不变 8．如图3所示;..现分别沿水平方向或竖直方向将两个正方体切去一部分;它们剩余部分对地面压强为p 甲和p 乙;下列判断正确的是A ．若沿水平方向切去相同质量;p 甲可能大于p 乙R A V LS 图2SR 1VR 2P 图1图3甲乙B ．若沿水平方向切去相同体积;p 甲一定小于p 乙C ．若沿竖直方向切去相同质量;p 甲可能大于p 乙D ．若沿竖直方向切去相同体积;p 甲一定小于p 乙二、填空题共26分请将结果填入答题纸的相应位置..9．用电器与控制它的电键是1的选填“串联”或“并联”;它工作时将电能转化为2能;其所消耗的电能是远方的发电站通过3输电线路输送至用电区的选填“高压”或“低压”..10．生活和生产中的很多物品都运用了物理学的知识..在图4a 中;金属锥的头部尖细锋利;是为了能产生很大的4；在图4b 中;“乳牛自动喂水器”利用的是5原理..在图4c 中新型材料“气凝胶”被称为“最轻材料”是因为其6极小..11．原子中不带电的粒子是7..在太阳系中;地球是8星..宇航员在太空中通过9把信息传输到地面指挥中心选填“无线电波”或“声波”..12．某导体两端电压6伏;10秒内通过该其横截面的电荷量为2库;这段时间内电流做的功为10焦;通过它的电流为11安..当该导体两端电压变为12伏时;它的电阻为12欧..13．在图5中;重为4牛的金属块静止在水面下;弹簧测力计的示数为3牛;金属块受到浮力的大小为13牛;方向14..当剪断连接金属块与测力计的细线时;金属块所受合力将153牛选填“大于”、“等于”或“小于”..14．如图6所示;置于水平地面上的实心均匀正方体甲、乙的质量分别为2m 和m 、边长分别为2a 和a ;它们对地面的压强之比为16..实心均匀正方体丙、丁的密度和边长分别如下表所示;若在丙或丁中选择一个叠放在甲或乙上方中央;使上方物体对下方物体的压强p 上与下方物体对地面的压强增加量Δp 下的比值最大;应将17.. 15．在图7所示的电路中;电源电压保持不变..电阻R 1、R 2出现断路故障;闭合电键S 后：①若三个电表中只有一个电表有示数;则有示数的电表是18表;故障是19..②若三个电表中只有一个电表的示数发生变化;则示数发生变化的电表是20表;故障是21..电表均选填符号16．小明和小华用相同的实验器材;验证电与磁的关系;实验过程分别如下图所示..①小明:根据小明的实验现象;可验证：22周围存在磁场;且23..物体 密度 边长 丙 ρ2a丁3ρaabc 图4图5NN NN NN NNNN NN 图6图7乙2m m 2a a R 1S R 2A 1 VA 2②小华:指出小华的实验验证过程中的不足之处写出两条：Ⅰ24..Ⅱ25..小华的实验过程中;小磁针静止时N 极所指方向未发生改变的原因可能是26.. 三、作图题共6分请将图直接画在答题纸的相应位置;作图题必须使用2B 铅笔..17．根据图8中通电螺线管的S 极;标出磁感线方向、小磁针的N 极;并在括号内标出电源的正、负极..18．在图9中的〇里填上适当的电表符号;使之成为并联电路图..四、计算题共24分请将计算过程和答案写入答题纸的相应位置.. 19．小球浸在水中;排开水的体积为1×103米3;求小球受到的浮力F 浮..20．标有“220V100W ”字样的用电器;正常工作5小时;求需用电多少度 21．在图10a 所示的电路中;电源电压为16伏且保持不变;电阻R 1的阻值为10欧;滑动变阻器R 2上标有“50Ω2Α”字样;所用电压表的表盘如图10b 所示..闭合电键S 后;电路中的电流为0.4安..求： ①电压表V 1的示数U 1..②通电10秒;电流通过变阻器R 2所做的功W 2..③在各电路元件均安全工作的条件下;移动变阻器的滑片;电路中电流的最大变化量ΔI 最大..22．如图11所示;金属圆柱体甲的高度为d ;底面积为S ；薄壁圆柱形容器乙的底面积为2S ;且足够高;其中盛有深度为HH ＞d 的液体;置于水平面上..①若甲的体积为1×103米3;密度为2×103千克/米3;求它的质量m ..②若乙所受重力为G 1;其中所装液体重为G 2;求乙对水平面的压强p .. ③现将甲浸入乙的液体中;其下表面所处深度为h ;求液体对甲下表面 压强p 甲与液体对乙底部压强p 乙的比值及其对应h 的取值范围.. 五、实验题共18分请根据要求在答题纸的相应位置作答.. 23．实验室中测量质量的仪器叫1;将它放在水平桌面上;游码移到零刻度后;发现指针如图12所示;此时应向2移动3;并通过观察指针是否对准分度盘的4;判断天平横梁是否在水平位置平衡..24．图13所示的实验过程;可验证5原理..其中“步骤B ”的目的是：测出电源S 图8图9S R 2R 1甲甲图11 乙图12R 1S R 2P V 2 V 1图10 abA ．测出被测物块的重力C ．测出空桶的重力D ．测出桶和物块排开水的重力F 1F 2F 3F 4图136..若图中弹簧测力计的四个示数值F 1、F 2、F 3、F 4满足关系式7时;则可以验证该原理..25．在“测定小灯泡的电功率”实验中;电源由两节新干电池组成;小灯泡L 标有“2V ”字样;滑动变阻器标有“20Ω1Α”字样..①本实验的原理是8..②请用笔画线代替导线;将图14中实物电路正确连接完整..要求：闭合电键S前;移动变阻器的滑片P 至左端时;变阻器连入电路的阻值最大..9③连接好电路;闭合电键;观察到灯泡L 不发光;电压表示数为零..将电压表分别正确并联在AB 、AC 、AD 两端;发现AB ＝U AC ＝0;U AD ＞0..请判断;发生故障的是10.. ④排除故障后;继续实验;测定灯泡L 的额定功率..当移动变阻器的滑片P 时;眼睛应先观察11表的示数;然后读出另一个电表的示数..当灯泡L 正常发光时;电流表的示数如图15所示;则灯泡L 的额定功率为12瓦;此时变阻器接入电路中的电阻为13欧..26．某小组同学研究盛有足够多液体的柱形容器在放入物体前、后液体未溢出;容器对水平桌面的压力增加量ΔF 容和液体对容器底部的压力增加量ΔF 液的大小关系..他们先后将质量m 物和体积V 物不同的物体放入盛有酒精的柱形容器中;并测得ΔF 容和ΔF 液;相关数据见表一、表二..①分析比较实验序号14中的相关数据及相关条件;可得出的初步结论是：盛有足够多液体的柱形容器在放入物体前、后液体未溢出;ΔF 容与V 物无关..②分析比较表一或表二中m 物和ΔF 容的数据及相关条件;可得出的初步结论是：盛有足够多液体的柱形容器在放入物体前、后液体未溢出;15.. ③进一步分析表一、表二中的数据及相关条件;可得到的合理猜想是：盛有足够多液体的柱形容器在放入物体前、后液体未溢出;当16时;ΔF 容和ΔF 液的大小相等..请在表三中填入拟进行实验的数据及相关条件;以达到能结合表一、表二验证上述猜想..表一所盛液体：酒精ρ酒精＝0.8×103千克/米3实验 序号m 物 克V 物 厘米3ΔF 容 牛 ΔF 液牛 1 40 100 0.4 0.4 2 60 100 0.6 0.6 3801000.80.84 160 100 1.6 0.85 240 100 2.4 0.8 表二所盛液体：酒精ρ酒精＝0.8×103千克/米3实验 序号 m 物克 V 物厘米3ΔF 容牛 ΔF 液牛6 60 200 0.6 0.67 80 200 0.8 0.8 81602001.61.69 240 200 2.4 1.610 320 200 3.2 1.6表三所盛液体：17实验 序号 m 物克V 物 厘米3ΔF 容 牛ΔF 液 牛1118 19 1220 21 132223图14图15V A S＋－ L A BCD黄浦区2014学年度第一学期九年级期终调研测试物理部分答案要点和评分要求题号答案要点及评分说明一、16分每题2分1．A..2．B..3．C..4．D..5．B..6．D.. 7．C..8．D..二、26分每空1分9．1串联；2其他形式；3高压..10．4压强；5连通器；6密度..11．7中子；8行；9无线电波..12．1012；110.2；1230..13．131；14竖直向上；15等于..14．161:2；17丁叠放在甲上方中央..15．18V；19R1和R2同时断路..20A1；21R2断路..16．22电流通电导线；23磁场方向与电流方向有关..24没有在多个位置进行多次实验；25没有改变电流方向进行多次实验；26小磁针所处位置电流产生的磁场方向与地磁场方向一致..说明：第242526空;其它答案合理也得分..三、6分每题3分17．磁感线方向、小磁针的N极;电源的正、负极正确各1分..18．填表正确3分..四、24分19．3分F浮＝ρ液gV排1分＝1.0×103千克/米3×9.8牛/千克×1×10－3米31分＝9.8牛1分20．3分②W＝Pt＝0.1千瓦×5小时＝0.5千瓦时3分21．10分①U1＝I1R1＝IR1＝0.4安×10欧＝4伏3分②U2＝U－U1＝16伏－4伏＝12伏1分W2＝U2I2t2＝U2It2＝12伏×0.4安×10秒＝48焦3分③I最大＝I1最大＝U1最大/R1＝15伏/10欧＝1.5安1分I＝U/R＝16伏/60欧＝0.27安1分22．8分①m＝ρV＝1×103千克/米3×2×10－3米3＝2千克3分②p＝F/S容＝G1＋G2/2S2分③p甲：p乙＝ρ液gh：ρ液gh'＝h：H＋ΔH＝h：H＋hS/2S＝h：H＋h/21分当h≤d时;p甲：p乙＝h：H＋h/21分当h＞d时;p：p＝h：H＋d/21分说明：在计算中;有关单位错写、漏写;总扣1分..五、18分第18到23空1分;其余每空1分23．1天平；2右；3平衡螺母；4中央..24．5阿基米德；6物块浸在液体中时受到的拉力；7F1－F2＝F4－F3..25．8P＝UI；9略；10CD处导线断路C、D处导线与接线柱未接牢等;答案合理均得分；11电压；120.4；135..26．142与6、3与7、4与8或5与9；15F容与m物成正比；16物体密度小于等于液体密度；17水ρ水＝1×103千克/米3；见说明18~23略..说明：第17~23空;答案合理均得分..。
2016年上海市黄浦区中考物理模拟试卷及参考答案(5月份)
2016年上海市黄浦区中考物理模拟试卷（5月份）一、选择题（共16分）下列各题均只有一个正确选项1．（2分）原子中带负电的粒子是（）A．核子B．质子C．中子D．电子2．（2分）“禁止喧哗”主要是为了控制声源的（）A．音调B．振幅C．频率D．音色3．（2分）在四冲程热机工作时，将内能转化为机械能的是（）A．吸气冲程B．压缩冲程C．做功冲程D．排气冲程4．（2分）根据图中通电螺线管的S极，下列判断正确的是（）A．电源的左端是正极B．螺线管的左端是S极C．静止小磁针的左端是S极D．螺线管周围磁感线是从S极出来的5．（2分）如图所示，小刘同学站在电子秤上测体重，下列属于一对平衡力的是（）A．小刘受到的重力和地面对电子秤的支持力B．电子秤受到的重力和地面对电子秤的支持力C．小刘受到的重力和电子秤对小刘的支持力D．小刘受到的重力和小刘对电子秤的压力6．（2分）如图所示电路，下列说法正确的是（）A．闭合电键S后，将滑片向右移动，电压表示数将变小B．闭合电键S后，将滑片向左移动，电流表示数将变大C．断开电键S后，将滑片向右移动，电流表示数将变小D．断开电键S后，将滑片向左移动，电压表示数将不变7．（2分）在光具座的A点处放置一发光物体，从焦距f甲为5厘米、f乙为10厘米、f丙为20厘米的凸透镜中选择一个放置在如图所示的位置，在BC间移动光屏时可在光屏上得到清晰的像，则选择的凸透镜为（）A．甲B．乙C．甲、乙D．乙、丙8．（2分）底面积为S1和S2的两柱形容器中分别盛有质量相等的水和酒精（ρ水＞ρ酒精），现将质量相等的甲、乙实心小球分别浸没在水和酒精中（液体不溢出）．已知两小球密度分别为ρ甲和ρ乙，以下条件中可能使水和酒精对容器底部压强相等的是（）A．S1＜S2ρ甲=ρ乙B．S1=S2ρ甲＜ρ乙C．S1=S2ρ甲=ρ乙D．S1＞S2ρ甲＞ρ乙二、填空题（共26分）9．（3分）远距离输电时为了减少输电线上的电能损失，常采用输电（选填“高压”或“低压”）．在家庭电路中，消耗的电能常用表来测量．标有“220V 100W”的电视机正常工作1小时耗电度．10．（3分）白光是光（选填“单色”或“复色”）．光的色散现象是由于介质对不同色光的折射本领不同（选填“同一”或“不同”）．光的三原色是红、绿、．11．（3分）如图所示用镊子夹豆子时，镊子相当于杠杆（选填“省力”、“等臂”或“费力”）．松开镊子，豆子会加速下落，说明力可以改变物体的，在此过程中，豆子的重力势能（选填“变大”、“不变”或“变小”）．12．（3分）质量相等的甲、乙、丙三物体，同时由同一地点沿同一直线运动．已知甲、乙的s﹣t图象如图所示．以甲为参照物，乙是的（选填“运动”或“静止”）；经过6秒，甲、丙之间的距离为0.3米，则此时乙、丙之间的距离最大为米；此过程中甲物体的惯性乙物体的惯性（选填“大于”、“等于”或“小于”）．13．（3分）将一杯水放进冰箱，水温从15℃下降到5℃，水分子的运动会减缓，这是通过方式改变了水的内能，若这杯水的质量是0.5千克，=4.2×103千克/（千克•℃）]．水放出的热量为焦．[c水14．（3分）首先发现导体中电流与电压关系的物理学家是．若某导体两端电压为6伏，10秒内消耗电能18焦，这段时间内通过导体横截面的电荷量为库．若该导体两端电压为12伏，则导体中的电流为安．15．（4分）在如图所示的电路中，电源电压保持不变，闭合电键S电路正常工作．一段时间后，发现电路中至少有一个电表示数变小，故障发生在电阻R1、R2上，其他元件仍保持完好．现在故障电路中将电阻R1与R2的位置互换．①电压表V的示数，电流表A的示数．（均选填“一定不变”、“一定变化”或“可能变化”）②若电流表A1示数发生变化，则故障可能是．16．（4分）某同学研究“物体在水平面上滑动时，所受滑动摩擦力F的大小与哪些因素有关”．他利用玩具中的小电机带动同一物体，在不同材质的水平面上以不同的速度v1、v2做匀速直线运动，实验过程及现象如图（a）、（b）、（c）所示．①实验中滑动摩擦力F的大小可以通过观察间接获得，这是利用了知识．②从图中的信息可以判断出：该同学猜想滑动摩擦力F可能与有关．三、作图题（共6分）17．（3分）根据图中给出的入射光线，画出相应的折射光线．18．（3分）在如图所示的电路中，请用笔线代替导线连接成正确的电路．要求：闭合电键S后，滑片向左移动过程中，电压表示数变小．四、计算题（共24分）19．（3分）体积为1×10﹣4米3的物体，浸没在酒精中，求物体所受的浮力F浮．（ρ=0.8×103千克/米3）酒精20．（5分）用如图所示装置匀速提起重为20牛的物体，5秒内绳子自由端移动2米，不计绳重和摩擦，求：①拉力做功W．②拉力的功率P．21．（7分）如图所示，实心柱体甲、乙放在水平地面上．甲的质量为2千克，密度为2×103千克/米3．（1）求甲的体积V．甲（2）若甲高0.1米，求地面受到甲的压强p甲．（3）若柱体甲、乙的底面积S甲：S乙=2：1．现沿竖直方向将乙切去体积，并将切去部分叠放到甲上面，求甲对地面的压强增加量△p甲与乙剩余部分对地面压强p乙的比值．22．（9分）如图（a）所示的电路，电源电压保持不变，R1的阻值为10欧，滑动变阻器R2上标有“50Ω 1A”的字样．闭合电键后，电流表的示数为0.8安．求：①R1的两端电压U1．②10秒内电流对R1所做的功W1．③若在电路中正确并联两个表盘如图（b）所示的电压表，在电路安全工作的情况下，滑片处于不同位置时两表的示数如表．请通过计算说明电压表的位置，及电流表的最小示数．五、实验题（共18分）23．（4分）图（a）中所示的弹簧测力计量程为牛，使用前应拉动面板，使指针对准，图示测力计示数为牛．图（b）的实验器材名称是．24．（4分）如图所示装置说明在进行的实验名称是：“验证 ”，由（b ）、（c ）两图可以得出 力的大小．在“探究平面镜成像的特点”实验中，为得到蜡烛A 的像与蜡烛A 到镜面的距离关系，需将蜡烛A 放在 位置进行多次实验；若蜡烛B 与蜡烛A 的像无法重合，实验中存在的问题可能是： （填合理选项）．①玻璃板没有竖直放置 ②蜡烛A 到平面镜的距离较小 ③蜡烛A 和蜡烛B 不等大．25．（5分）小李和小红同学研究“使用动滑轮缓慢提起重物时所需竖直向上的拉力F 与哪些因素有关”，他们用如图所示装置，将不同物体缓慢提起，分别测出物体所受重力G 物和所需拉力F 的大小，数据记录在表一中．然后，他们更换滑轮，重复实验，将相关数据记录在表二、表三中． 表一：G 滑轮=1.0牛表二：G 滑轮=2.0牛表三：G 滑轮=3.0牛①分析比较表一、表二或表三中F 与G 物的变化关系及相关条件，可得出的初步结论是： ．②分析比较实验序号中的F 与 的变化关系及相关条件，可以得出的初步结论是：使用动滑轮缓慢提起重物，物体的重力G 物相同，滑轮的重力G滑轮越大，所需竖直向上的拉力F 越大．③小李同学分析比较各组数据中 的大小关系及相关条件，得出结论：使用动滑轮沿竖直方向缓慢提起重物，可以省力．④小红同学认为小李同学的实验结论，不具有普遍规律，原因在于： ．26．（5分）小华同学做“测定小灯泡电功率”实验．待测小灯的额定电压为“2.5V”或“4.0V”，滑动变阻器上标有“50Ω 2A”，实验器材齐全且完好．他连接电路后，将变阻器的滑片置于一端，闭合电键，移动滑片的过程中，观察到小灯发光始终较暗且亮度不变，电流表示数逐渐变大，电压表的指针始终处于如图所示位置． ①小华在连接电路时的主要问题是： ．②请判断小灯的额定电压和电源电压，并说明理由． ． ③为了完成实验，小华同学需对电路连接进行的调整是： ； 需对实验器材进行的调整是： ．2016年上海市黄浦区中考物理模拟试卷（5月份）参考答案与试题解析一、选择题（共16分）下列各题均只有一个正确选项1．（2分）原子中带负电的粒子是（）A．核子B．质子C．中子D．电子【解答】解：由原子结构的相关知识可知：原子是由带负电的电子和原子核组成的，原子核又是由带正电的质子和不带电的中子构成的．所以原子中带负电的粒子是电子．故选D．2．（2分）“禁止喧哗”主要是为了控制声源的（）A．音调B．振幅C．频率D．音色【解答】解：“禁止喧哗”是为了减小声音响度；响度与振幅有关，振幅越大，响度越大；因此“禁止喧哗”主要是为了控制声源的振幅．故ACD错误；B正确；故选B．3．（2分）在四冲程热机工作时，将内能转化为机械能的是（）A．吸气冲程B．压缩冲程C．做功冲程D．排气冲程【解答】解：内燃机的四个冲程是吸气、压缩、做功、排气冲程．压缩冲程将汽油和空气的混合物压缩，将机械能转化内能；在做功冲程中高温高压燃气推动活塞向下运动做功，将内能转化为机械能，故C正确．故选C．4．（2分）根据图中通电螺线管的S极，下列判断正确的是（）A．电源的左端是正极B．螺线管的左端是S极C．静止小磁针的左端是S极D．螺线管周围磁感线是从S极出来的【解答】解：（1）根据螺线管的右端为S极，结合线圈的绕向，利用安培定则可以确定电流从螺线管的右端流入，左端流出，由此可以确定电源的左端为正极，右端为负极．异名磁极相互吸引，所以小磁针的左端为S极，右端为N极，答案如下图所示：故AB错误．（2）螺线管周围磁感线是从N极出来的，故D错误．故选C．5．（2分）如图所示，小刘同学站在电子秤上测体重，下列属于一对平衡力的是（）A．小刘受到的重力和地面对电子秤的支持力B．电子秤受到的重力和地面对电子秤的支持力C．小刘受到的重力和电子秤对小刘的支持力D．小刘受到的重力和小刘对电子秤的压力【解答】解：A、小刘受到的重力和地面对电子秤的支持力大小并不相等，所以不是一对平衡力，故A错误；B、电子秤受到的重力和地面对电子秤的支持力大小并不相等，所以不是一对平衡力，故B错误；C、小刘受到的重力和电子秤对小刘的支持力大小相等、方向相反、作用在一条直线上、作用在同一物体上，是一对平衡力，故C正确；D、小刘受到的重力和小刘对电子秤的压力作用在不同的物体上，方向也相同，不是一对平衡力，故D错误．故选C．6．（2分）如图所示电路，下列说法正确的是（）A．闭合电键S后，将滑片向右移动，电压表示数将变小B．闭合电键S后，将滑片向左移动，电流表示数将变大C．断开电键S后，将滑片向右移动，电流表示数将变小D．断开电键S后，将滑片向左移动，电压表示数将不变【解答】解：AB、闭合电键S后，把电压表看作开路可知，R1始终与滑动变阻器的最大阻值R2串联；电压表测变阻器左边部分的电压，电流表测电路中的电流；闭合电键S后，将滑片向右移动，变阻器左边部分的电阻增大，根据串联分压的规律可知，变阻器左边部分的电压将增大，即电压表示数将变大，故A错误；闭合电键S后，将滑片向左移动，由于滑动变阻器接入电路的电阻始终不变，根据欧姆定律可知电路中的电流不变，即电流表的示数不变，故B错误；CD、断开电键S后，电压表串联在电路中，电压表相当于并联在电源两端，电压表测电源电压；断开电键S后，由于电压表的内阻很大，根据欧姆定律可知，电路中的电流非常小，电流表示数几乎为0；由于变阻器接入电路的阻值比电压表内阻小得多，向右移动滑片，对整个电路的电流没有任何影响，电流表示数示数仍然为0（即电流表示数不变），故C错误；断开电键S后，将滑片向左移动，电压表仍然测电源电压，电压表示数将不变，故D正确．故选D．7．（2分）在光具座的A点处放置一发光物体，从焦距f甲为5厘米、f乙为10厘为20厘米的凸透镜中选择一个放置在如图所示的位置，在BC间移动光米、f丙屏时可在光屏上得到清晰的像，则选择的凸透镜为（）A．甲B．乙C．甲、乙D．乙、丙【解答】解：由图可知，此时的像距在5cm﹣﹣20cm之间，此时的物距为25cm，物距大于像距，所以在光屏上成的是倒立、缩小的实像，像距应在一倍焦距和二倍焦距之间：当像距为5cm时：f＜5cm＜2f，则2.5cm＜f＜5cm；当像距为20cm 时：f＜20cm＜2f，则10cm＜f＜20cm；由此可知，凸透镜的焦距应在 2.5cm﹣20cm之间．故选：C．8．（2分）底面积为S1和S2的两柱形容器中分别盛有质量相等的水和酒精（ρ水＞ρ酒精），现将质量相等的甲、乙实心小球分别浸没在水和酒精中（液体不溢出）．已知两小球密度分别为ρ甲和ρ乙，以下条件中可能使水和酒精对容器底部压强相等的是（）A．S1＜S2ρ甲=ρ乙B．S1=S2ρ甲＜ρ乙C．S1=S2ρ甲=ρ乙D．S1＞S2ρ甲＞ρ乙【解答】解：A、当两个容器的底面积S1＜S2时，水和酒精的质量相同，根据柱形容器底面受到的压力等于液体自身的重力可知，水和酒精对容器底的压力相等，在没有放小球之前，由p=可得，水对容器底部压强大于酒精对容器底部的压强，两个小球的质量相同，当ρ甲=ρ乙时，根据ρ=可知，V甲=V乙，又因为小球均浸没在液体中，所以排开液体的体积V排相同，根据可知，S1小，则水面升高的高度大，水增加的压强大，即放入后水的压强比酒精的压强大，故A不符合题意；B、当两个容器的底面积S1=S2，水和酒精的质量相同，水和酒精对容器底的压力相等，在没有放小球之前，由p=可得，水对容器底部压强等于酒精对容器底部的压强，两个小球的质量相同，当ρ甲＜ρ乙时，根据ρ=可知，V甲＞V乙，又因为小球均浸没在液体中，所以甲球排开水的体积较大，根据可知，则水面升高的高度大，水增加的压强大，即放入后水的压强比酒精的压强大，故B不符合题意；C、当S1=S2，ρ甲=ρ乙，与B项同理，水对容器底部压强等于酒精对容器底部的压强，两个小球的质量相同，当ρ甲=ρ乙时，根据ρ=可知，V甲=V乙，又因为小球均浸没在液体中，所以它们排开液体的体积相同，根据可知，则液面升高的高度相同；由于水的密度大于酒精，根据△p=ρ液g△h可知，水增加的压强大，即放入后水的压强比酒精的压强大，故C不符合题意；D、当两个容器的底面积S1＞S2，水和酒精的质量相同，水和酒精对容器底部压力相等，在没有放小球之前，由p=可得，水对容器底部压强小于酒精对容器底部的压强，小球浸没时，要使水和酒精对容器底部压强相等，由于S1大，根据F=pS可知，此时水对容器底的压力较大，则水对容器底增加的压力大于酒精对容器底部增加的压力，即：△F水＞△F酒，又因为容器底部增加的压力等于小球受到的浮力，即△F水=F浮甲，△F酒=F浮乙，所以F浮甲＞F浮乙，即：ρ水gV甲＞ρ酒精gV乙，又因为ρ水＞ρ酒精，所以体积关系可能为：V甲＜V乙，或V甲=V乙，或V甲＞V乙，小球的质量相同，根据ρ=可知，当V甲＜V乙，ρ甲＞ρ乙；当V甲=V乙，ρ甲=ρ乙；当V甲＞V乙，ρ甲＜ρ乙，故D符合题意．故选：D．二、填空题（共26分）9．（3分）远距离输电时为了减少输电线上的电能损失，常采用高压输电（选填“高压”或“低压”）．在家庭电路中，消耗的电能常用电能表来测量．标有“220V 100W”的电视机正常工作1小时耗电0.1度．【解答】解：①当输出功率一定时，若提高电压，则由P=IU可知，电流降低，从而使电线上电阻的损失的功率减小，进而减小电能的损失；②电能表是用来测量用户消耗电能的；③由P=可得，电视机正常工作1小时消耗电能：W=Pt=0.1kW×1h=0.1kW•h=0.1度．故答案为：高压；电能；0.1．10．（3分）白光是复色光（选填“单色”或“复色”）．光的色散现象是由于同一介质对不同色光的折射本领不同（选填“同一”或“不同”）．光的三原色是红、绿、蓝．【解答】解：白光通过三棱镜后会发生色散，形成一条光带，因此白光是复色光；光的色散现象是由于同一介质对不同色光的折射本领不同而引起的；光的三原色是红、绿、蓝．故答案为：复色；同一；蓝．11．（3分）如图所示用镊子夹豆子时，镊子相当于费力杠杆（选填“省力”、“等臂”或“费力”）．松开镊子，豆子会加速下落，说明力可以改变物体的运动状态，在此过程中，豆子的重力势能变小（选填“变大”、“不变”或“变小”）．【解答】解：①镊子在使用过程中，动力臂小于阻力臂，是一个费力杠杆；②松开镊子，豆子在重力的作用下会加速下落，说明力可以改变物体的运动状态；③豆子在下落过程中，位置变低，豆子的重力势能变小．故答案为：费力；运动状态；变小．12．（3分）质量相等的甲、乙、丙三物体，同时由同一地点沿同一直线运动．已知甲、乙的s﹣t图象如图所示．以甲为参照物，乙是运动的（选填“运动”或“静止”）；经过6秒，甲、丙之间的距离为0.3米，则此时乙、丙之间的距离最大为 1.2米；此过程中甲物体的惯性等于乙物体的惯性（选填“大于”、“等于”或“小于”）．【解答】解：（1）由图可求出，甲的速度v甲===0.1m/s，乙的速度v乙===0.05m/s，v甲≠v乙，行驶中，以甲为参照物，乙与甲之间的位置不断发生变化，因此是运动的；（2）因为v=，所以6s内甲通过的路程为s甲′=v甲t=0.1m/s×6s=0.6m，已知△s=0.3m，所以丙通过的最小距离为s丙小=0.6m﹣0.3m=0.3m，丙通过的最大距离为s丙大=0.6m+0.3m=0.9m，6s内乙通过的路程为s乙′=v乙t=0.05m/s×6s=0.3m，如果乙与丙从同一地点出发，沿直线向相反方向运动，则最大距离为0.9m+0.3m=1.2m；（3）惯性只与质量有关，已知甲、乙质量相同，所以具有的惯性大小相等．故答案为：运动；1.2；等于．13．（3分）将一杯水放进冰箱，水温从15℃下降到5℃，水分子的无规则运动会减缓，这是通过热传递方式改变了水的内能，若这杯水的质量是0.5千克，水放出的热量为 2.1×104焦．[c水=4.2×103千克/（千克•℃）]．【解答】解：将一杯水放进冰箱，水温从15℃下降到5℃，水分子的无规则运动会减缓；此时是通过热传递的方式改变了水的内能；水放出的热量Q=cm△t=4.2×103J/（kg•℃）×0.5kg×（15℃﹣5℃）=2.1×104J．故答案为：无规则；热传递；2.1×104．14．（3分）首先发现导体中电流与电压关系的物理学家是欧姆．若某导体两端电压为6伏，10秒内消耗电能18焦，这段时间内通过导体横截面的电荷量为3库．若该导体两端电压为12伏，则导体中的电流为0.6安．【解答】解：（1）通过导体的电流与导体两端电压成正比，与导体的电阻成反比，这一规律最早由德国科学家欧姆总结得出，这就是著名的欧姆定律．（2）由W=UIt=UQ得通过导体横截面的电荷量：Q===3C；（3）由W=UIt=得导体电阻：R=t=×10s=20Ω，若该导体两端电压为12伏，导体的电阻不变，此时导体中的电流：I′===0.6A．故答案为：欧姆；3；0.6．15．（4分）在如图所示的电路中，电源电压保持不变，闭合电键S电路正常工作．一段时间后，发现电路中至少有一个电表示数变小，故障发生在电阻R1、R2上，其他元件仍保持完好．现在故障电路中将电阻R1与R2的位置互换．①电压表V的示数一定不变，电流表A的示数一定不变．（均选填“一定不变”、“一定变化”或“可能变化”）②若电流表A1示数发生变化，则故障可能是R1断路或R2断路．【解答】解：①由电路图知，闭合开关，R1、R2并联，A测量干路电流，A1测量R1电流，电压表测量电源电压．已知电源电压不变，将电阻R1与R2的位置互换后，电压表仍测电源电压，故电压表示数不变；并联电路中某个电阻发生短路时，会烧坏电源和干路的电流表．所以故障不可能是短路，只能是断路，分为以下3种情况：A、当两只电阻都断路时，整个电路断路，两只电流表示数都为0；将电阻位置互换后仍然断路，两电流表示数仍然为0；B、当只有电阻R1断路时，电流表A1示数为0，干路电流I=I2；电阻R1与R2的位置互换，A1示数为I2，干路电流仍然是I=I2．所以电流表示数A不变；同理，当只有电阻R2断路时，电流表A示数也不变；总结上面分析可知，只有电阻R1断路时，电流表A1示数为0，电阻R1与R2的位置互换，A1示数为I2，也就是电流表A1示数发生变化；C、当只有电阻R2断路时，电流表A1示数为I1，电阻R1与R2的位置互换，A1示数为0，也就是电流表A1示数发生变化．所以无论是哪只电阻发生断路，互换位置后，电流表A1示数都发生变化，电流表A示数不变．②结合前面可知，若电流表A1示数发生变化，则故障可能是R1断路或R2断路．故答案为：①一定不变；一定不变．②R1断路或R2断路．16．（4分）某同学研究“物体在水平面上滑动时，所受滑动摩擦力F的大小与哪些因素有关”．他利用玩具中的小电机带动同一物体，在不同材质的水平面上以不同的速度v 1、v2做匀速直线运动，实验过程及现象如图（a）、（b）、（c）所示．①实验中滑动摩擦力F的大小可以通过观察弹簧测力计示数间接获得，这是利用了二力平衡知识．②从图中的信息可以判断出：该同学猜想滑动摩擦力F可能与接触面的粗糙程度有关．【解答】解：①实验中滑动摩擦力F的大小可以通过观察弹簧测力计示数间接获得，这是利用了二力平衡知识．当物体做匀速直线运动时，拉力与摩擦力是一对平衡力．②从图中的信息可以看出，当接触面相同，速度不同时，弹簧测力计的示数不变；而当速度相同，接触面不同时，弹簧测力计的示数不同，由此可判断出：该同学猜想滑动摩擦力F可能与接触面的粗糙程度有关．故答案为：①弹簧测计示数；二力平衡；②接触面的粗糙程度．三、作图题（共6分）17．（3分）根据图中给出的入射光线，画出相应的折射光线．【解答】解：平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点，如图所示：18．（3分）在如图所示的电路中，请用笔线代替导线连接成正确的电路．要求：闭合电键S后，滑片向左移动过程中，电压表示数变小．【解答】解：由图将滑动变阻器与定值电阻串联，电压表与滑动变阻器并联，根据串联电路的分压原理可知，滑片左移电压表示数变小，应使滑动变阻器连入阻值变小，故应将其左下接线柱接入电路，如图所示：四、计算题（共24分）19．（3分）体积为1×10﹣4米3的物体，浸没在酒精中，求物体所受的浮力F浮．（ρ酒精=0.8×103千克/米3）【解答】解：物体浸没在酒精中，则V排=V物=1×10﹣4m3，物体受到的浮力：F浮=ρ液gV排=0.8×103kg/m3×9.8N/kg×1×10﹣4m3=0.784N．答：求物体所受的浮力F浮为0.784N．20．（5分）用如图所示装置匀速提起重为20牛的物体，5秒内绳子自由端移动2米，不计绳重和摩擦，求：①拉力做功W．②拉力的功率P．【解答】解：①不计绳重和摩擦，根据定滑轮的特点可知，拉力F=G=20N，拉力做功：W=Fs=20N×2m=40J；②拉力的功率：P===8W．答：①拉力做功W为40J．②拉力的功率P为8W．21．（7分）如图所示，实心柱体甲、乙放在水平地面上．甲的质量为2千克，密度为2×103千克/米3．（1）求甲的体积V甲．（2）若甲高0.1米，求地面受到甲的压强p甲．（3）若柱体甲、乙的底面积S甲：S乙=2：1．现沿竖直方向将乙切去体积，并将切去部分叠放到甲上面，求甲对地面的压强增加量△p甲与乙剩余部分对地面压强p乙的比值．【解答】解：（1）由ρ=得甲的体积：V甲===1×10﹣3m3；（2）甲对地面的压力F=G，地面受到甲的压强：p甲====ρ甲gh甲=2×103kg/m3×9.8N/kg×0.1m=1960Pa；（3）甲对地面的压强增加量：△p甲===×；沿竖直方向将乙切去体积，乙的密度和高度不变，由p======ρgh可知，乙剩余部分对地面压强不变，乙剩余部分对地面压强仍为：p乙==，所以，===×=×=．答：（1）甲的体积为1×10﹣3m3；（2）若甲高0.1m，地面受到甲的压强为1960Pa；（3）甲对地面的压强增加量△p甲与乙剩余部分对地面压强p乙的比值为1：6．22．（9分）如图（a）所示的电路，电源电压保持不变，R1的阻值为10欧，滑动变阻器R2上标有“50Ω 1A”的字样．闭合电键后，电流表的示数为0.8安．求：①R1的两端电压U1．②10秒内电流对R1所做的功W1．③若在电路中正确并联两个表盘如图（b）所示的电压表，在电路安全工作的情况下，滑片处于不同位置时两表的示数如表．请通过计算说明电压表的位置，及电流表的最小示数．。
历年初三各区一模试题 (189)
2016年黄埔区初中毕业班一模物理科考试答案一．选择题（每小题3分，共36分）每小题给出的四个选项中，只有一个选项是正确的。
题号123456789101112答案CADBBBCDDAAC二．填空作图题（13-16题每题3分，17题5分，18-19题每题4分，共25分）13．3.73cm（3.71-3.75cm 均给分），3.7cm（3.6-3.8cm 均给分），A（每空1分）14．-40-50℃，-16，酒精（每空1分）15．顺时针，上升，不变（每空1分）16．等于，大，小（每空1分）17．（5分，每空1分，图3分）（1）如答图1（3分，各1分）（2）费力；因为F 1L 1=F 2L 2,L 1＜L 2,所以F 1＞F 218．（4分，每空1分，图2分）（1）如答图2（2分，光线无箭头扣1分，无虚线扣1分）；（2）能，在光的反射现象中光路是可逆的（关键词“光路可逆”，若说“不能”，理由为“如果A 同学在暗室中，他身上不能漫反射出光线”的话，这两空均给分）19．（4分，图1分，每空1分)（1）①如答图3（方向斜向上也给分，没有标F 也给分），②顺时针；（2）大小相等方向相反；（3）使线圈反方向转动，最后静止在乙图位置。
三．解析题（每题9分，共18分）20.解：（1）N kg N kg kg G G G F 5200/10)602400(=⨯⨯+=+==人车总（2分）Pa mN S F P 524106.2102005200⨯=⨯==-（2分）（2）J m N Fs W 64102101200⨯=⨯⨯==（2分）W s m N Fv P 1000/5200=⨯==（2分）（3）“都市蚂蚁”车进入水中浮在水面上，受到的浮力等于它的重力N G F 5200==总浮（1分）（有其他合理答案均参照给分）答图3F 2L 1L 2答图1平面镜答图2高墙ABB ′21.（1）电能转化为机械能（机械能和内能）（2分）（2）W=Pt=990W×3×60s=178200J（2分）（3）P 1=P-P 2=990W-110W=880W （1分）U=U 1=U 2A VW U P I 422088011===（2分）（4）下降（或先下降后上升）（1分）；因为酒精蒸发时要吸热，使温度计温度下降（酒精蒸发完后，温度又上升到室温）。
2016年上海黄浦区初三一模物理试卷答案
电流表示数变小，电压表示数变大电流表示数不变，电压表示数变大
两端的电压，电流表测电路中的电流；由断开到闭合时，电压表和电流表的示数均变小，故A正确，BCD错误．短路短路
前后，只有两个电表的示数不变，则（ ）示数不变，电流表示数不变，不符合题无示数，电流表示数变大,会烧前，电压表示数为电源电压，两电流表示数为零；闭合开关后，电压
A 2A 2S
8/
12
/0
5
所受压力越大时，通过它的电流越 ，其阻值越 ．
V 浸没在水中的物体所受的浮力，与物体的形状无关
浸没在水中的物体所受的浮力，与物体自身的重力无关
j i a
o s h i
.i z
h i
k 5
因为重力与浮力是一对平衡力，大小相等，方向相反，作用在同一直线上，由重力的大小和方向可知，浮力的大小为，方向竖直向上，作用点在小球重心，设标度为故答案为：．
4N 在图所示的电路中，有一根导线尚未连接，请用笔线代替导线补上．补上后要求：闭合电键，电流表示数变大．
向左端移动滑动变阻器的滑片，电流表的示数变大，表明向左移动滑片时连入电路的电阻变小，即滑动变阻
器接入左侧的下接线柱，且滑动变阻器与灯泡串联．
故答案为：
．
在图中，将电源、电流表、电压表三个元件符号正确填进电路空缺处．要求：①电流方向如图所示；②电压表测灯两端电
L 编辑
因为电压表测灯两端电压，故电压表与故答案为：．
L 教师版 答案版
质量；游码；右；
天平是测量物体质量的仪器，使用托盘天平时应把天平放在水平桌面上，再把游码移到标尺零刻线处；根据实物电路连接要求,灯和灯并联，电流表与柱连接即可．如图：．
故答案为：质量；游码；右；．
L 1L 2编辑。

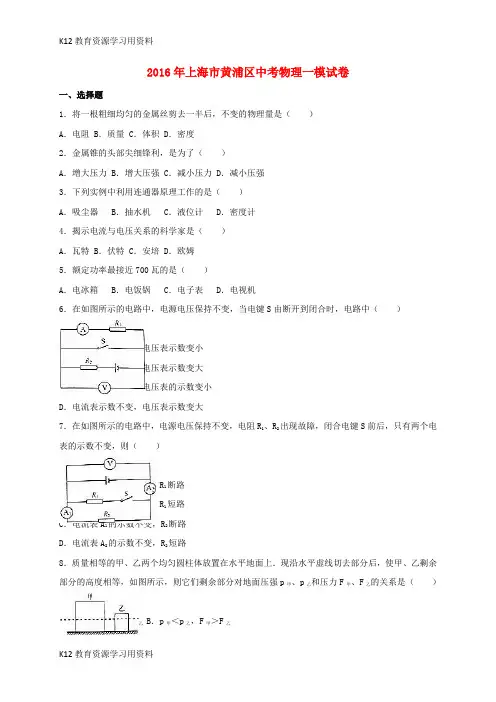

【配套K12]上海市黄浦区2016届中考物理一模试卷(含解析)
![【配套K12]上海市黄浦区2016届中考物理一模试卷(含解析)](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/e4f8ad33f242336c1fb95e14.webp)
2016年上海市黄浦区中考物理一模试卷一、选择题1．将一根粗细均匀的金属丝剪去一半后，不变的物理量是（）A．电阻 B．质量 C．体积 D．密度2．金属锥的头部尖细锋利，是为了（）A．增大压力 B．增大压强 C．减小压力 D．减小压强3．下列实例中利用连通器原理工作的是（）A．吸尘器B．抽水机C．液位计D．密度计4．揭示电流与电压关系的科学家是（）A．瓦特 B．伏特 C．安培 D．欧姆5．额定功率最接近700瓦的是（）A．电冰箱B．电饭锅C．电子表D．电视机6．在如图所示的电路中，电源电压保持不变，当电键S由断开到闭合时，电路中（）A．电流表示数变小，电压表示数变小B．电流表示数变小，电压表示数变大C．电流表示数不变，电压表的示数变小D．电流表示数不变，电压表示数变大7．在如图所示的电路中，电源电压保持不变，电阻R1、R2出现故障，闭合电键S前后，只有两个电表的示数不变，则（）A．电压表V的示数不变，R1断路B．电压表V的示数不变，R1短路C．电流表A1的示数不变，R2断路D．电流表A2的示数不变，R2短路8．质量相等的甲、乙两个均匀圆柱体放置在水平地面上．现沿水平虚线切去部分后，使甲、乙剩余部分的高度相等，如图所示，则它们剩余部分对地面压强p甲、p乙和压力F甲、F乙的关系是（）A．p甲＜p乙，F甲＜F乙 B．p甲＜p乙，F甲＞F乙C．p甲＞p乙，F甲＜F乙 D．p甲＞p乙，F甲＞F乙二、填空题（共26分）请将结果填入答题纸的相应位置9．家庭电路中，各用电器之间是的（选填“串联”或“并联”）；同时使用的用电器越多，电路中的总电阻越；用电器消耗的电能用表测量．10．标有“220V 11W”字样的节能灯正常工作时，两端电压为伏，通过的电流为安，10小时耗电度．11．著名的实验向人们显示大气压强是存在的：托里拆利用做实验测出了大气压强的值（选填“水”或“水银”）；海拔高度越高，大气压强越．12．冰的密度为0.9×103千克/米3，它表示每立方米冰的是0.9×103千克．当冰熔化成水时，质量将，体积将（选填“变小”、“不变”或“变大”）．13．某导体两端电压3伏，10秒内通过其横截面的电荷量为3库，这段时间内电流做的功为焦，通过它的电流为安．当该导体两端电压变为12伏时，它的电阻为欧．14．物块浸没在液体中，受到液体对它向上、向下的压力分别为15牛、5牛，其受到浮力的大小为牛，物块所受浮力与重力的合力大小为12牛，它所受重力的大小为牛．根据图示中轮船上的“吃水线”排列情况，可以判断：印度洋海水密度北冰洋海水密度（选填“大于”、“等于”或“小于”）．15．某校物理兴趣小组在课外实践活动中，制作了一个测量质量的电子秤．如图是其结构原理图，它是由几个部分组成的电路：托盘、压力变阻器R（电阻值会随所受压力大小发生变化的可变电阻器）、定值电阻R0、显示质量大小的仪表V（实质是电压表）、电键、电源（电压保持不变）．使用时，闭合电键，当托盘上所放物体的质量越大，仪表V的示数也越大．①由上述信息可知：压力变阻器R所受压力越大时，通过它的电流越，其阻值越．②若将显示质量大小的仪表V并联在压力变阻器R两端，使用该电子秤时，会观察到的现象是，理由是．16．某小组同学通过实验研究物体浸没在水中时测力计示数F与哪些因素有关，他们将体积相同的球体A、圆锥体B、正方体C和D挂在测力计下，浸没在水中，相应的测力计示数F如图（a）、（b）、（c）、（d）所示．（已知物体所受重力关系为：G A=G B=G C＜G D）（1）分析比较图（a）和（b）和（c）可得：．（2）分析比较图（c）和（d）可得：．三、作图题：共8分17．在图中，重为4牛的小球漂浮在水面上，用力的图示法画出小球所受的浮力F浮．18．在如图所示的电路中，有一根导线尚未连接，请用笔线代替导线补上，补上后要求：闭合电键S，向左端移动滑动变阻器的滑片P，电流表示数变大．19．在图示中，将电源、电流表、电压表三个元件符号正确填进电路空缺处．要求：①电流方向如图所示；②电压表测灯L两端电压．四、计算题，共22分20．小球浸入水中，排开水的体积为1×10﹣3米3，求：小球受到的浮力F浮．21．如图所示，薄壁圆柱形容器甲和均匀圆柱体乙置于水平地面上，容器甲足够高、底面积为2S，盛有体积为3×10﹣3米3的水，圆柱体乙的高度为H．①求甲中水的质量m水．②求水面下0.1米处水的压强p水．③若将乙沿竖直方向在右侧切去一个底面积为S的部分，并将切去部分浸没在甲的水中时，乙剩余部分对水平地面压强p乙恰为水对甲底部压强增加量△p水的四倍．求乙的密度ρ乙．22．在图（a）所示的电路中，电源电压为6伏且不变．①将定值电阻R1接入M、N接线柱，闭合电键S后电流表A的示数为0.4安．求：（a）电阻R1的阻值；（b）求电阻R1的电功率P1．②现将标有“10Ω 1A”字样的滑动变阻器R2与R1以某种最基本的连接方式接入M、N接线柱，闭合电键S，移动变阻器R2的滑片，能使电流表的指针到达图（b）所示位置．（a）请通过计算判断电阻R1与变阻器R2的连接方式；（b）在电路元件安全工作的条件下，移动变阻器R2滑片，求电流表示数的最大变化量△I．五、实验题：共18分23．天平是测量物体的仪器，使用时，把它放在水平桌面上后，先将移到零刻度，若指针如图所示，应向移动平衡螺母，直到天平横梁在水平位置平衡，在“用电流表测电流”实验的电路中有一根导线尚未连接，请用笔画线代替导线在图中连接，使灯L1和L2并联，电流表测量灯L1的电流．24．“用电流表、电压表测电阻”的实验原理是，进行多次测量是为了；如图所示装置可做“探究与哪些因素有关”的实验，“验证阿基米德原理”的实验目的是：验证物体浸没在液体中时，．25．小红做“测定小灯泡的电功率”实验，实验室提供了若干节电池，滑动变阻器A、B两个待选（A 标有“10Ω 1A”字样，B标有“20Ω 2A”字样），待测小灯标有“0.3A”字样．实验器材齐全且完好，她选用了三节干电池和变阻器A，正确连接电路进行实验．①测定小灯的额定功率需要观察并记录的两个物理量是和，实验中，可根据观察到的现象，判定该小灯正常发光．②小红发现闭合电键后，移动变阻器的滑片，小灯发光始终较亮，为测出该小灯的额定功率，她设想对实验器材进行调整，可能的调整方案有：方案一：；方案二：．26．为了探究漂浮在液面上的物块进入液体的体积V液与物块密度ρ物、液体密度ρ液的关系，某小组同学选取体积V物相同、ρ物不同的物块进行实验，测出其漂浮在水和酒精液面上时浸入液体的体积V浸，相关数据记录在表一、表二中．①分析比较表一或表二中ρ物、V浸的数据及相关条件，可得出的初步结论是：漂浮在液面上体积相同的物块，当时，．②分析比较实验序号中ρ物、V浸的数据及相关条件，可得出的初步结论是：；③进一步分析实验序号2和4中的数据及相关条件，可得出的合理猜想是：漂浮在液面上体积相同的物块，当时，V浸是相同的．2016年上海市黄浦区中考物理一模试卷参考答案与试题解析一、选择题1．将一根粗细均匀的金属丝剪去一半后，不变的物理量是（）A．电阻 B．质量 C．体积 D．密度【考点】密度及其特性．【专题】应用题；定性思想；顺推法；密度及其应用．【分析】①电阻是导体本身的一种属性，决定于导体的材料、长度和横截面积；②物体所含物质的多少叫质量，质量与物体的形状、状态、位置和温度无关，与物质的多少有关；③在物体种类一定时，物质多少发生改变时，体积发生变化；④单位体积的某种物质的质量叫这种物质的密度，同种物质密度一定，与质量、体积无关．【解答】解：A、导体电阻与长度有关，金属丝剪去一半后，长度减半，电阻变小．不符合题意；B、金属丝剪去一半后，质量减少．不符合题意；C、金属丝剪去一半后，质量减少，所以体积减少．不符合题意；D、金属丝剪去一半后，质量和体积都变小了，但物质种类没有变化，所以密度不变．符合题意．故选D．【点评】此题考查了质量、密度和电阻的概念和影响因素，难度不大，属于基础题．2．金属锥的头部尖细锋利，是为了（）A．增大压力 B．增大压强 C．减小压力 D．减小压强【考点】增大压强的方法及其应用．【专题】控制变量法；压强、液体的压强．【分析】压强大小跟压力大小和受力面积大小有关．增大压强的方法：在压力一定时，通过减小受力面积来增大压强；在受力面积一定时，通过增大压力来增大压强．减小压强的方法：在压力一定时，通过增大受力面积来减小压强；在受力面积一定时，通过减小压力来减小压强．【解答】解：金属锥的头部尖细锋利，是为了在压力一定时，通过减小受力面积来增大压强．故ACD 错误，B正确．故选B．【点评】掌握压强大小的影响因素，利用控制变量法解释生活中有关增大和减小压强的问题．3．下列实例中利用连通器原理工作的是（）A．吸尘器B．抽水机C．液位计D．密度计【考点】连通器原理．【专题】压强、液体的压强．【分析】几个底部互相连通的容器，注入同一种液体，在液体不流动时连通器内各容器的液面总是保持在同一水平面上，这就是连通器的原理．【解答】解：A、吸尘器是利用流体压强与流速的关系制成的，故A不符合题意；B、抽水机是利用大气压的原理来工作的，故B不符合题意；C、液位计两个上端开口，底部相连，构成了一个连通器，故C符合题意；D、密度计是利用阿基米德原理来工作的，故D不符合题意．故选C．【点评】本题考查连通器的原理，关键知道连通器是上端开口，底部相连的，液面静止时保持相平．4．揭示电流与电压关系的科学家是（）A．瓦特 B．伏特 C．安培 D．欧姆【考点】欧姆定律．【专题】应用题；欧姆定律．【分析】电流与电压、电阻的关系确立是电学发展史上重要的里程碑．其基本关系是：电阻一定时，通过导体的电流与导体两端电压成正比；电压一定时，通过导体的电流与其阻值成反比．【解答】解：通过导体的电流与导体两端电压成正比，与导体的电阻成反比，这就是欧姆定律．最早是德国物理学家欧姆于1826年总结得出的．故选D．【点评】此题考查的是我们对物理学家科学成就的掌握，属于物理学史的考查，难度不大，在平时要注意积累这方面的材料．5．额定功率最接近700瓦的是（）A．电冰箱B．电饭锅C．电子表D．电视机【考点】额定功率．【专题】估算题；电能和电功率．【分析】根据我们对生活中常用用电器额定功率的了解去选择．【解答】解：A．电冰箱的额定功率约为200W，故A错误；B．电饭锅的电功率约为700W～1100W，故B正确；C．电子表的功率很小，约为几毫瓦，故C错误；D．电视机的额定功率约为120W左右，故D错误．故选B．【点评】本题主要考查学生对电功率物理含义的理解和掌握，并且熟悉常见家用电器的功率．6．在如图所示的电路中，电源电压保持不变，当电键S由断开到闭合时，电路中（）A．电流表示数变小，电压表示数变小B．电流表示数变小，电压表示数变大C．电流表示数不变，电压表的示数变小D．电流表示数不变，电压表示数变大【考点】电路的动态分析．【专题】应用题；动态预测题；电路变化分析综合题．【分析】由电路图可知，当电键S断开时，R1与R2串联，电压表测R1两端的电压，电流表测电路中的电流；当电键S闭合时，R1和电流表、电压表被短路，电表示数为0，据此进行解答．【解答】解：由电路图可知，当电键S断开时，R1与R2串联，电压表测R1两端的电压，电流表测电路中的电流；当电键S闭合时，R1和电流表、电压表被短路，电表示数为0，所以，当电键S由断开到闭合时，电压表和电流表的示数均变小，故A正确，BCD错误．故选A．【点评】本题考查了电路的动态分析，分析好电键S由断开、闭合时电路的连接方式是关键．7．在如图所示的电路中，电源电压保持不变，电阻R1、R2出现故障，闭合电键S前后，只有两个电表的示数不变，则（）A．电压表V的示数不变，R1断路B．电压表V的示数不变，R1短路C．电流表A1的示数不变，R2断路D．电流表A2的示数不变，R2短路【考点】电流表、电压表在判断电路故障中的应用．【专题】错解分析题；欧姆定律．【分析】由电路图可知，闭合开关S后，两电阻并联，电压表测电源的电压，电流表A2测干路电路，电流表A1测R2支路的电流．①因闭合电建S前后，电压表始终测电源的电压，必有示数，且不变；②电压表的示数不变，两电流表中只有一个的示数发生变化，分析两电阻出现故障时两电流表示数的变化得出答案．【解答】解：由电路图可知，闭合开关前，只有电阻R2接入电路；开关S闭合后，如果电路无故障，两电阻并联，电压表测电源的电压，示数不变；电流表A2测干路电路，电流表A1测R2支路的电流，则电流表A1的示数不变，电流表A2的示数变大；若电阻R1、R2出现故障，且只有两个电表的示数不变，则有：A、电阻R1断路，R2正常，闭合开关S后，电压表示数不变，电流表A1示数不变，电流表A2示数不变，不符合题意，故A错；B、电阻R1短路，R2正常，闭合开关S后，造成电源短路，电压表和电流表A1无示数，电流表A2示数变大，会烧坏电源和电流表A2，与题意不符，故B错误；C、电阻R2断路，R1正常，闭合开关S后，电压表示数不变，电流表A1无示数、不变，电流表A2示数变大，符合题意，故C正确；D、电阻R2短路，R1正常，闭合开关S后，电源短路，三个电表都无示数，故D错误．故选：C．【点评】本题考查电流表、电压表在电路故障中的作用判断，要结合电路图和三表特点进行分析，关键是分清电路的连接和各电表的测量情况．8．质量相等的甲、乙两个均匀圆柱体放置在水平地面上．现沿水平虚线切去部分后，使甲、乙剩余部分的高度相等，如图所示，则它们剩余部分对地面压强p甲、p乙和压力F甲、F乙的关系是（）A．p甲＜p乙，F甲＜F乙 B．p甲＜p乙，F甲＞F乙C．p甲＞p乙，F甲＜F乙 D．p甲＞p乙，F甲＞F乙【考点】压强大小比较．【专题】应用题；推理法；压强、液体的压强．【分析】圆柱体放置地面时，对地面的压力等于物体重力，根据压强公式p=来判断压强大小关系．【解答】解：（1）由图知，切去后甲切去部分与甲整体的比例大于乙切去部分与乙整体的比例，所以剩余部分占整体的比例甲的小于乙的比例，由于甲、乙两个均匀圆柱体质量相等，所以甲剩余部分的重力小于乙剩余部分的重力；由于甲、乙两个均匀圆柱体放置在水平地面上对地面的压力与重力相等，所以剩余部分对地面压力F甲＜F乙；由图知，甲的底面积大于乙的底面积，由p=可知，p甲＜p乙．故选A．【点评】本题主要考查了有关压强和压力的大小比较，关键能够利用好图示，得出切去部分与剩下部分的比例关系．二、填空题（共26分）请将结果填入答题纸的相应位置9．家庭电路中，各用电器之间是并联的（选填“串联”或“并联”）；同时使用的用电器越多，电路中的总电阻越小；用电器消耗的电能用电能表表测量．【考点】家庭电路的连接；电阻的并联；电能表参数的理解与电能的求法．【专题】简答题；电能和电功率．【分析】（1）家庭电路中，家用电器之间为了互不影响，而且能正常工作，家用电器之间是并联的．（2）用电器并联相当于增大导体横截面积，在长度和材料相同时，横截面积越大、电阻越小．（3）电能表是测量消耗电能多少的仪器．【解答】解：（1）家庭电路中的各用电器工作时互不影响，它们之间都是并联连接．（2）家庭电路中同时工作的用电器越多，即并联的用电器越多，由于电阻越并越小，电路中的总电阻就越小．（3）电能表是测量用电器消耗电能多少的仪表．故答案为：并联；小；电能表．【点评】本题易错点在第二空的回答，注意：并联总电阻小于任何一个分电阻，并联越多，总电阻越小；串联总电阻大于任何一个分电阻，串联越多，总电阻越大．10．标有“220V 11W”字样的节能灯正常工作时，两端电压为220 伏，通过的电流为0.05 安，10小时耗电0.11 度．【考点】电功率与电压、电流的关系；电功计算公式的应用．【专题】计算题；应用题；电能和电功率．【分析】由题意知，节能灯的额定电压是220V，额定功率是11W，由功率的变形公式I=可以求出正常工作时的电流；由公式P=可以求出正常工作10h消耗的电能．【解答】解：由“220V 11W”可知，节能灯的额定电压是220V，额定功率是11W；由P=UI，可得通过的电流I===0.05A；由公式P=可得，消耗的电能W=Pt=11×10﹣3kW×10h=0.11kW•h=0.11度．故答案为：220；0.05；0.11．【点评】本题考查欧姆定律的应用和消耗电能的计算，关键是公式及其变形的灵活运用，还要学会对用电器铭牌的认识，在计算过程中要注意单位的换算．11．著名的马德堡半球实验向人们显示大气压强是存在的：托里拆利用水银做实验测出了大气压强的值（选填“水”或“水银”）；海拔高度越高，大气压强越小．【考点】大气压强的存在；大气压强与高度的关系．【专题】应用题；定性思想；顺推法；气体的压强、流体压强与流速的关系．【分析】①著名的马德堡半球实验和托里拆利实验，分别证明了大气压的存在和测出了大气压的值．②大气压强与海拔高度有关：海拔高度越大压强越小．【解答】解：著名的马德堡半球实验证明了大气压的存在；托里拆利采用水银做材料，通过实验第一次测出了大气压值；大气压不是固定不变的，随着海拔的高度的增高而减小，因此海拔高度越高，大气压强就越小．故答案为：马德堡半球；水银；小．【点评】此题考查了物理学常识，要了解马德堡半球实验、托里拆利实验以及大气压的变化规律．12．冰的密度为0.9×103千克/米3，它表示每立方米冰的质量是0.9×103千克．当冰熔化成水时，质量将不变，体积将变小（选填“变小”、“不变”或“变大”）．【考点】密度及其特性；密度公式的应用．【专题】密度及其应用．【分析】密度的物理意义是表示单位体积某种物质的质量；质量是指物体含有物质的多少．它是物体的一种属性，不随物体的形状、状态、位置和温度的改变而改变．【解答】解：冰的密度为0.9×103千克/米3，它表示每立方米冰的质量是0.9×103千克；质量是物体的一种属性，不随物体的形状、状态、位置和温度的改变而改变．故冰熔化成水后，状态改变了，质量不变．根据公式ρ=，可知当物体的质量不变时，体积和物体的密度成反比，冰熔化成水后，密度变大，体积变小．故答案为：质量；不变；变小．【点评】此题考查学生对密度和质量的理解与应用．13．某导体两端电压3伏，10秒内通过其横截面的电荷量为3库，这段时间内电流做的功为9 焦，通过它的电流为0.3 安．当该导体两端电压变为12伏时，它的电阻为10 欧．【考点】电功的计算；欧姆定律的变形公式．【专题】应用题；欧姆定律；电能和电功率．【分析】知道导体两端的电压和通电时间以及通过横截面的电荷量，根据W=UIt=UQ求出这段时间内电流做的功，根据I=求出通过它的电流，再根据欧姆定律求出导体的电阻；电阻是导体本身的一种性质，只与导体的材料、长度、横截面积和温度有关，与两端的电压和通过的电流无关．【解答】解：这段时间内电流做的功：W=UIt=UQ=3V×3C=9J，通过它的电流：I===0.3A，由I=可得，导体的电阻：R===10Ω，因电阻是导体本身的一种性质，与两端的电压和通过的电流无关，所以，当该导体两端电压变为12伏时，导体的电阻仍为10Ω不变．故答案为：9；0.3；10．【点评】本题考查了电功公式、电流定义式和欧姆定律的简单应用，关键是知道导体的电阻与两端的电压和通过的电流无关．14．物块浸没在液体中，受到液体对它向上、向下的压力分别为15牛、5牛，其受到浮力的大小为10 牛，物块所受浮力与重力的合力大小为12牛，它所受重力的大小为22 牛．根据图示中轮船上的“吃水线”排列情况，可以判断：印度洋海水密度小于北冰洋海水密度（选填“大于”、“等于”或“小于”）．【考点】浮力大小的计算；阿基米德原理．【专题】计算题；比较思想；图析法；浮力．【分析】（1）浸没在液体中的物体，液体对物体向上的压强大于向下的压强，向上的压力大于向下的压力，物体受到向上和向下的压力差的作用，这个压力差就是物体受到的浮力；（2）有物体受到的浮力大于重力和物体受到的浮力小于重力两种情况，分别求出物重大小；（3）轮船都漂浮，受到的浮力都等于轮船受到的重力；得出了受到浮力的大小关系；由载重线知道排开水的体积的大小关系，再根据阿基米德原理分析河水和海水密度的大小关系．【解答】解：（1）物体受到浮力：F浮=F向上﹣F向下=15N﹣5N=10N；（2）由题知，F浮﹣G=12N或F浮+G=12N，所以G=12N+F浮=12N+10N=22N，（3）由于轮船在大西洋与印度洋都处于漂浮，则F浮=G，所以浮力相等；由图可知，轮船排开海水的体积：V印度洋＞V大西洋，由F浮=ρ液gV排可知，ρ印度洋＜ρ大西洋．故答案为：（1）10；（2）22；（3）小于．【点评】本题考查了浮力产生的原因、力的合成、阿基米德原理、物体的浮沉条件，利用好轮船漂浮（F浮=G）是解此类题目的关键．15．某校物理兴趣小组在课外实践活动中，制作了一个测量质量的电子秤．如图是其结构原理图，它是由几个部分组成的电路：托盘、压力变阻器R（电阻值会随所受压力大小发生变化的可变电阻器）、定值电阻R0、显示质量大小的仪表V（实质是电压表）、电键、电源（电压保持不变）．使用时，闭合电键，当托盘上所放物体的质量越大，仪表V的示数也越大．①由上述信息可知：压力变阻器R所受压力越大时，通过它的电流越大，其阻值越小．②若将显示质量大小的仪表V并联在压力变阻器R两端，使用该电子秤时，会观察到的现象是质量越大仪表V的示数越小，理由是压力越大，压力变阻器阻值越小，压力变阻器分压越小．【考点】电路的动态分析．【专题】应用题；定性思想；图析法；电路变化分析综合题．【分析】由图示电路图可知，压力变阻器与定值电阻串联，电压表测定值电阻两端电压，根据题意确定变阻器阻值与电阻的关系，然后应用串联电路特点与欧姆定律分析答题．【解答】解：①由图示电路图可知，压力变阻器与定值电阻串联，电压表与定值电阻并联；闭合电键，当托盘上所放物体的质量越大，仪表V的示数U越大，定值电阻阻值R0不变，定值电阻两端电压：U=IR0变大，电路电流I增大，电路总电阻变小，压力变阻器R阻值减小；②将显示质量大小的仪表V并联在压力变阻器R两端，使用该电子秤时，托盘上所放物体的质量越大，压力变阻器阻值越小，压力变阻器分压越小，电压表示数越小．故答案为：①大；小；②质量越大仪表V的示数越小；压力越大，压力变阻器阻值越小，压力变阻器分压越小．【点评】本题是电路动态分析题，分析清楚电路结构是解题的关键，应用串联电路特点与欧姆定律即可解题．16．某小组同学通过实验研究物体浸没在水中时测力计示数F与哪些因素有关，他们将体积相同的球体A、圆锥体B、正方体C和D挂在测力计下，浸没在水中，相应的测力计示数F如图（a）、（b）、（c）、（d）所示．（已知物体所受重力关系为：G A=G B=G C＜G D）（1）分析比较图（a）和（b）和（c）可得：浸没在水中的物体所受的浮力，与物体的形状无关．（2）分析比较图（c）和（d）可得：浸没在水中的物体所受的浮力，与物体自身的重力无关．【考点】探究浮力大小的实验．【专题】实验探究题；控制变量法；实验分析法；探究型实验综合题．【分析】分析图示实验情景，根据实验控制的变量与实验现象得出实验结论．。
黄埔区2016-2017第一学期初三物理期中试卷(word版+答案)
黄浦区2016 学年第一学期九年级物理期中考试（理化合卷共150 分，期中物理满分90 分，考试时间共100 分钟）一、选择题（每题 2 分，共16 分）1、关于电压，下列说法正确的是A．电压是使自由电荷发生定向移动形成电流的原因B．由2 节新干电池并联的电池组，电压为3VC．对人体安全的电压是220VD．以上说法都不对2、关于压力和压强，下列说法正确的是A．压力的方向总是竖直向下的B．物体受到的压力越大，产生压强越大C．重力有时是压力D．压强很大时，压力可能很小3、以下四个情景描述中，正确的有A B D DA.电流表可以正确测出通过L2的电流。
B.某同学在科技馆看到的静电游戏“怒发冲冠”的情景，头发竖起来并分开，其原因是由于头发带同种电荷。
C.人漂浮在死海上看书时，人的重力小于死海对人的浮力。
D.如图所示是一个便携式充电器正在给手机电池充电。
在充电过程中，该手机电池相当于电路中的电源。
4、塑料外壳的手电筒的构造如图所示，手电筒内装了两节干电池。
关于手电筒的电路，下列说法正确的是A．灯泡发光时，电能转化为化学能B．干电池为电源，按键为电路开关C.金属弹簧为绝缘体，不属于电路的一部分D.灯泡发光时，灯丝中的电流是由正电荷定向移动形成的5、甲、乙两个实心正方体放在细沙面上，沙面凹陷程度如图所示，则A．甲的质量一定比乙大B．甲的质量一定比乙小C．甲的密度一定比乙大D．甲的密度一定比乙小6、下图中电压表、电流表的连接都正确的是第 13 题图7、如图所示，漏斗状玻璃管底部用一塑料片盖住放进水中，当塑料片上放一个质量是 100g 的砝码时，塑料片恰好下落。
如果不用砝码，缓缓地向玻璃管内注水，塑料片恰好下落时，水的质量A ．大于 100gB ．小于 100gC ．等于 100gD ．无法判定8、半潜船可用来运输超大型货物，空载时漂浮于海面（如图甲）；装载时需向船体水舱注水，船体重力增加，巨大的甲板下沉至海面以下（如图乙）；待货物被拖到甲板上方时，排出水舱中的水，船体重力减小，甲板上浮至海面，完成货物装载（如图丙）。
上海市黄浦区2016届中考物理一模试卷(含解析)
2016年上海市黄浦区中考物理一模试卷、选择题将一根粗细均匀的金属丝剪去一半后，不变的物理量是（A.电流表示数变小，电压表示数变小L电流表示数变小T压表示数变大D.电流表示数不变，电压表示数变大A. 电阻B.质量C.体积D .密度2. 金属锥的头部尖细锋利，是为了（A. 增大压力B •增大压强C •减小压力减小压强3. F列实例中利用连通器原理工作的是（A. 吸尘器B.抽水机C.液位计D. 密度计4. 揭示电流与电压关系的科学家是（A. 瓦特B .伏特C .安培D .欧姆5. 额定功率最接近700瓦的是（A. 电冰箱B.电饭锅C.电子表D. 电视机6. 在如图所示的电路中，电源电压保持不变，当电键S由断开到闭合时，电路中（C.电流表示数不变，电压表的示数变小7.在如图所示的电路中，电源电压保持不变，电阻R i、R2出现故障，闭合电键S前后，只有两个电表的示数不变，则（■的示数不变，R i断路1―的示数不变,R i短路®色一C.电流表一舟的示数不变，R断路D.电流表A z的示数不变，F2短路&质量相等的甲、乙两个均匀圆柱体放置在水平地面上. 现沿水平虚线切去部分后，使甲、乙剩余部分的高度相等，如图所示，则它们剩余部分对地面压强p甲、p乙和压力F甲、F乙的关系是C. p 甲＞ p 乙，F 甲v F 乙D . p 甲＞ p 乙，F 甲＞F 乙、填空题（共26分）请将结果填入答题纸的相应位置9. ______________________________________ 家庭电路中，各用电器之间是 的（选填“串联”或“并联”）；同时使用的用电器越多，电路中的总电阻越 ____________________ ;用电器消耗的电能用 ____________________ 表测量.10. _______________________________________________________________ 标有“ 220V 11W 字样的节能灯正常工作时，两端电压为 _________________________________________________________ 伏，通过的电流为 _________ 安，10小时耗电 _________________ 度.11. __________________ 著名的 ______________________________________________________________ 实验向人们显示大气压强是存在的：托里拆利用 ____________________________________________________________________ 做实验测出 了大气压强的值（选填“水”或“水银”）；海拔高度越高，大气压强越______________ .12. ___________________________________________________________ 冰的密度为0.9 X 10 3千克/米3，它表示每立方米冰的 ____________________________________________________________ 是0.9 X 103千克.当冰熔化成水时，质量将 _________________ ，体积将 _________________ （选填“变小”、“不变”或“变大”）.13. 某导体两端电压 3伏，10秒内通过其横截面的电荷量为 3库，这段时间内电流做的功为 ___________________________焦，通过它的电流为 __________________安.当该导体两端电压变为 12伏时，它的电阻为 _________________________ 欧.14.物块浸没在液体中，受到液体对它向上、向下的压力分别为15牛、5牛，其受到浮力的大小为牛，物块所受浮力与重力的合力大小为12牛，它所受重力的大小为 ____________________ 牛.根据图示中轮船上的“吃水线”排列情况，可以判断：印度洋海水密度 ____________________________ 北冰洋海水密度（选填“大在课外实践活动中，制作了一个测量质量的电子秤.如图是其结构原理图,、压力变阻器R （电阻值会随所受压力大小发生变化的可变电阻—-2器）、定值电阻 R ）、显示质量大小的仪表 V （实质是电压表）、电键、电源（电压保持不变）.使用时，闭合电键，当托盘上所放物体的质量越大，仪表 V 的示数也越大.① 由上述信息可知：压力变阻器 R 所受压力越大时，通过它的电流越 _______________________ ，其阻值越________________ .② 若将显示质量大小的仪表 V 并联在压力变阻器 R 两端，使用该电子秤时，会观察到的现象 是________________ ，理由是 ________________ .-—r-CZ±l-j —「某'小组同学通过实验研究物体浸没在水中时测力计示数F 与哪些因素有关，他们将体积相同的.某校物理兴于”它是由几个部球体A圆锥体B、正方体C和D挂在测力计下，浸没在水中，相应的测力计示数F如图（a）、（b）、18「在如图所示的电路中，有一根导线尚未连接，请用笔线代替导线补上，补上后要求：闭合电键2厂小球浸入水中，排开水的体积为1X 10「3米3,求：小球受到的浮力 F 浮.21.如图所示，薄壁圆柱形容器甲和均匀圆柱体乙置于水平地面上，容器甲足够高、底面积为盛有体积为3X 10「3米3的水，圆柱体乙的高度为 H ① 求甲中水的质量 m 水.②求水面下0.1米处水的压强p 水.③若将乙沿竖直方向在右侧切去一个底面积为S 的部分，并将切去部分浸没在甲的水中时，乙剩余部分对水平地面压强 p 乙恰为水对甲底部压强增加量Ap 水的四倍.求乙的密度 p 乙.）所示的电路中，电源电压为6伏且不变.I!7心糾M 、N 接线柱，闭合电键 S 后电流表A 的示数为0.4安.求:（b ）求电阻R 的电功率P 1.②现将标有“ 10 Q 1A ”字样的滑动变阻器 R 2与R 以某种最基本的连接方式接入M N 接线柱，闭合（1）分析比较图（玄）和（b ）和（c ）可得: （2）分析比较图（c ）和（d ）可得:v pF 浮.2S,■■鼻用力的图示法画出小球所受的浮力S,「向左端移动滑动变阻器的滑片P ,电流表示数变大. （a ）电阻R 的阻值；电键S,移动变阻器R的滑片，能使电流表的指针到达图（b）所示位置.（a ）请通过计算判断电阻 R 与变阻器F 2的连接方式;（b ）在电路元件安全工作的条件下，移动变阻器R 2滑片，求电流表示数的最大变化量厶I .“用电流表测电流”实验的电路中有一根导线尚未连接，请用笔画线代替导线在图中连接，使灯 和L 2并联，电流表测量灯 L i 的电流.完好，她选用了三节干电池和变阻器 A,正确连接电路进行实验.②小红发现闭合电键后，移动变阻器的滑片，小灯发光始终较亮，为测出该小灯的额定功率，她设 想对实验器材进行调整，可能的调整方案有: 方案一: 万案一:26.为了探究漂浮在液面上的物块进入液体的体积V 液与物块密度p 物、液体密度p 液的关系，某小组同学选取体积 V 物相同、p 物不同的物块进行实验，测出其漂浮在水和酒精液面上时浸入液体的体 积V 浸，相关数据记录在表一、表二中. 表「：水p 3液（克/厘米）实验序号3 p 物（克/厘米）, . 3V 浸（厘米） 1.010.44023.天平是测量物体的仪器，使用时，把它放在水平桌面上后，先将到零刻度，若指针如图所示，应向移动平衡螺母，直到天平横梁在水平位置平衡，在L i 岂流表、电压表测电阻 的是：验证物体浸没在液体中时,，进行多次测量是为了的实验，“验证25「小红做“测定小灯泡的电功率”实验， 实验室提供了若干节电池,滑动变阻器 A B 两个待选（A“10 Q 1A ”字样，B 标有“ 20 Q 2A ”字样），待测小灯标有“0.3A ”字样•实验器材齐全且①测定小灯的额定功率需要观察并记录的两个物理量是，实验中，可根据观察到 的现象，判定该小灯正常发光. 五、实验题：共置可做“探究①分析比较表一或表二中P物、V浸的数据及相关条件，可得出的初步结论是：漂浮在液面上体积相同的物块，当 ________________ 时， ________________ .②分析比较实验序号_________________ 中P物、V浸的数据及相关条件，可得出的初步结论是:③进一步分析实验序号2和4中的数据及相关条件，可得出的合理猜想是：漂浮在液面上体积相同的物块，当 _______________ 时，V浸是相同的.2016 年上海市黄浦区中考物理一模试卷参考答案与试题解析一、选择题1．将一根粗细均匀的金属丝剪去一半后，不变的物理量是（）A. 电阻B.质量C.体积D .密度【考点】密度及其特性．【专题】应用题；定性思想；顺推法；密度及其应用.【分析】①电阻是导体本身的一种属性，决定于导体的材料、长度和横截面积；②物体所含物质的多少叫质量，质量与物体的形状、状态、位置和温度无关，与物质的多少有关；③在物体种类一定时，物质多少发生改变时，体积发生变化；④单位体积的某种物质的质量叫这种物质的密度，同种物质密度一定，与质量、体积无关.【解答】解：A、导体电阻与长度有关，金属丝剪去一半后，长度减半，电阻变小•不符合题意；B、金属丝剪去一半后，质量减少•不符合题意；C、金属丝剪去一半后，质量减少，所以体积减少•不符合题意；D金属丝剪去一半后，质量和体积都变小了，但物质种类没有变化，所以密度不变•符合题意.故选D.【点评】此题考查了质量、密度和电阻的概念和影响因素，难度不大，属于基础题.2 .金属锥的头部尖细锋利，是为了（）A. 增大压力B •增大压强C •减小压力D •减小压强【考点】增大压强的方法及其应用.【专题】控制变量法；压强、液体的压强.【分析】压强大小跟压力大小和受力面积大小有关.增大压强的方法：在压力一定时，通过减小受力面积来增大压强；在受力面积一定时，通过增大压力来增大压强.减小压强的方法：在压力一定时，通过增大受力面积来减小压强；在受力面积一定时，通过减小压力来减小压强.ACD 【解答】解：金属锥的头部尖细锋利，是为了在压力一定时，通过减小受力面积来增大压强．故错误，B 正确．故选B．【点评】掌握压强大小的影响因素，利用控制变量法解释生活中有关增大和减小压强的问题．3．下列实例中利用连通器原理工作的是（）A、吸尘器B.抽水机C.液位计 D.密度计【考点】连通器原理．【专题】压强、液体的压强.【分析】几个底部互相连通的容器，注入同一种液体，在液体不流动时连通器内各容器的液面总是保持在同一水平面上，这就是连通器的原理.【解答】解：A、吸尘器是利用流体压强与流速的关系制成的，故A不符合题意；B、抽水机是利用大气压的原理来工作的，故B不符合题意；C、液位计两个上端开口，底部相连，构成了一个连通器，故C符合题意；D密度计是利用阿基米德原理来工作的，故D不符合题意.故选C.【点评】本题考查连通器的原理，关键知道连通器是上端开口，底部相连的，液面静止时保持相平.4.揭示电流与电压关系的科学家是（）A.瓦特B .伏特C .安培D .欧姆【考点】欧姆定律.【专题】应用题；欧姆定律.【分析】电流与电压、电阻的关系确立是电学发展史上重要的里程碑.其基本关系是：电阻一定时，通过导体的电流与导体两端电压成正比；电压一定时，通过导体的电流与其阻值成反比.【解答】解：通过导体的电流与导体两端电压成正比，与导体的电阻成反比，这就是欧姆定律.最早是德国物理学家欧姆于1826 年总结得出的.故选D.【点评】此题考查的是我们对物理学家科学成就的掌握，属于物理学史的考查，难度不大，在平时要注意积累这方面的材料.5 .额定功率最接近700瓦的是（A. 电冰箱B.电饭锅C.电子表D.电视机【考点】额定功率.【专题】估算题；电能和电功率.【分析】根据我们对生活中常用用电器额定功率的了解去选择.【解答】解：A.电冰箱的额定功率约为200W故A错误；B. 电饭锅的电功率约为700W-1100W 故B正确；C. 电子表的功率很小，约为几毫瓦，故C错误；D. 电视机的额定功率约为120W左右，故D错误.故选B.【点评】本题主要考查学生对电功率物理含义的理解和掌握，并且熟悉常见家用电器的功率.6. 在如图所示的电路中，电源电压保持不变，当电键厂、 A.A.电流表示数变小，电压表示数变小L电流表示数变小利压表示数变大C.电流表示数不变，电压表的示数变小D. 电流表示数不变，电压表示数变大【考点】电路的动态分析.【专题】应用题；动态预测题；电路变化分析综合题.【分析】由电路图可知，当电键S断开时，R i与R?串联，电压表测R两端的电压，电流表测电路中的电流；当电键S闭合时，R和电流表、电压表被短路，电表示数为0,据此进行解答.【解答】解：由电路图可知，当电键S断开时，R与F2串联，电压表测R i两端的电压，电流表测电路中的电流；当电键S闭合时，R i和电流表、电压表被短路，电表示数为0,所以，当电键S由断开到闭合时，电压表和电流表的示数均变小，故A正确，BCD昔误.故选A.【点评】本题考查了电路的动态分析，分析好电键S由断开、闭合时电路的连接方式是关键.7. 在如图所示的电路中，电源电压保持不变，电阻R、R2出现故障，闭合电键S前后，只有两个电表的示数不变，则（）C. 电流表「A「的示数不变，R2断路D. 电流表A的示数不变，R短路S由断开到闭合时，电路中（）【考点】电流表、电压表在判断电路故障中的应用.【专题】错解分析题；欧姆定律.【分析】由电路图可知，闭合开关S后，两电阻并联，电压表测电源的电压，电流表A2测干路电路，电流表A测R2支路的电流.①因闭合电建S前后，电压表始终测电源的电压，必有示数，且不变；②电压表的示数不变，两电流表中只有一个的示数发生变化，分析两电阻出现故障时两电流表示数的变化得出答案.【解答】解：由电路图可知，闭合开关前，只有电阻艮接入电路；开关S闭合后，如果电路无故障，两电阻并联，电压表测电源的电压，示数不变；电流表A2测干路电路，电流表A i测R2支路的电流，则电流表A的示数不变，电流表A2的示数变大；若电阻R、R2出现故障，且只有两个电表的示数不变，则有：A、电阻R断路，R2正常，闭合开关S后，电压表示数不变，电流表A i示数不变，电流表A示数不变，不符合题意，故A错；B、电阻R短路，R2正常，闭合开关S后，造成电源短路，电压表和电流表A无示数，电流表A示数变大，会烧坏电源和电流表A2,与题意不符，故B错误；C、电阻F2断路，R i正常，闭合开关S后，电压表示数不变，电流表A i无示数、不变，电流表A示数变大，符合题意，故C正确；D电阻F2短路，R i正常，闭合开关S后，电源短路，三个电表都无示数，故D错误.故选：C.【点评】本题考查电流表、电压表在电路故障中的作用判断，要结合电路图和三表特点进行分析，关键是分清电路的连接和各电表的测量情况.&质量相等的甲、乙两个均匀圆柱体放置在水平地面上•现沿水平虚线切去部分后，使甲、乙剩余部分的高度相等，如图所示，则它们剩余部分对地面压强p甲、p乙和压力F甲、F乙的关系是( )v p乙，F甲〉F乙乙B. p甲C. p甲＞p乙，F甲v F乙D. p甲＞p乙，F甲＞F乙【考点】压强大小比较.【专题】应用题；推理法；压强、液体的压强.【分析】圆柱体放置地面时，对地面的压力等于物体重力，根据压强公式卩=来判断压强大小关系.【解答】解：(1)由图知，切去后甲切去部分与甲整体的比例大于乙切去部分与乙整体的比例，所以剩余部分占整体的比例甲的小于乙的比例，由于甲、乙两个均匀圆柱体质量相等，所以甲剩余部分的重力小于乙剩余部分的重力；由于甲、乙两个均匀圆柱体放置在水平地面上对地面的压力与重力相等，所以剩余部分对地面压力F甲v F乙；由图知，甲的底面积大于乙的底面积，由p=可知，p甲v p 乙.故选A.【点评】本题主要考查了有关压强和压力的大小比较，关键能够利用好图示，得出切去部分与剩下部分的比例关系.二、填空题(共26分)请将结果填入答题纸的相应位置9. 家庭电路中，各用电器之间是并联的(选填“串联”或“并联”)；同时使用的用电器越多,电路中的总电阻越小；用电器消耗的电能用电能表表测量.【考点】家庭电路的连接；电阻的并联；电能表参数的理解与电能的求法.【专题】简答题；电能和电功率.【分析】(1)家庭电路中，家用电器之间为了互不影响，而且能正常工作，家用电器之间是并联的.(2)用电器并联相当于增大导体横截面积，在长度和材料相同时，横截面积越大、电阻越小.(3)电能表是测量消耗电能多少的仪器.【解答】解：(1) 家庭电路中的各用电器工作时互不影响，它们之间都是并联连接.(2) 家庭电路中同时工作的用电器越多，即并联的用电器越多，由于电阻越并越小，电路中的总电阻就越小.(3) 电能表是测量用电器消耗电能多少的仪表.故答案为：并联；小；电能表.【点评】本题易错点在第二空的回答，注意：并联总电阻小于任何一个分电阻，并联越多，总电阻越小；串联总电阻大于任何一个分电阻，串联越多，总电阻越大.10. 标有“ 220V 11W字样的节能灯正常工作时，两端电压为220 伏，通过的电流为0.05 安,10小时耗电0.11 度.【考点】电功率与电压、电流的关系；电功计算公式的应用.【专题】计算题；应用题；电能和电功率.【分析】由题意知，节能灯的额定电压是220V,额定功率是11v y由功率的变形公式1=可以求出正I常工作时的电流；由公式P= 可以求出正常工作10h消耗的电能.t【解答】解：由“ 220V 11W可知，节能灯的额定电压是220V,额定功率是11V；由P=UI，可得通过的电流l===0.05A ；1220V由公式P= 可得，消耗的电能W=Pt=1K 10「3kW< 10h=0.11kW?h=0.11 度.t故答案为：220；0.05 ；0.11 .【点评】本题考查欧姆定律的应用和消耗电能的计算，关键是公式及其变形的灵活运用，还要学会对用电器铭牌的认识，在计算过程中要注意单位的换算.11•著名的马德堡半球实验向人们显示大气压强是存在的：托里拆利用水银做实验测出了大气压强的值（选填“水”或“水银”）；海拔高度越高，大气压强越小.【考点】大气压强的存在；大气压强与高度的关系.【专题】应用题；定性思想；顺推法；气体的压强、流体压强与流速的关系.【分析】①著名的马德堡半球实验和托里拆利实验，分别证明了大气压的存在和测出了大气压的值.②大气压强与海拔高度有关：海拔高度越大压强越小.【解答】解：著名的马德堡半球实验证明了大气压的存在；托里拆利采用水银做材料，通过实验第一次测出了大气压值；大气压不是固定不变的，随着海拔的高度的增高而减小，因此海拔高度越高，大气压强就越小.故答案为：马德堡半球；水银；小.【点评】此题考查了物理学常识，要了解马德堡半球实验、托里拆利实验以及大气压的变化规律.12.冰的密度为0.9 X 10 3千克/米3，它表示每立方米冰的质量是0.9 X 103千克.当冰熔化成水时，质量将不变，体积将变小（选填“变小”、“不变”或“变大”）.【考点】密度及其特性；密度公式的应用.【专题】密度及其应用.【分析】密度的物理意义是表示单位体积某种物质的质量；质量是指物体含有物质的多少•它是物体的一种属性，不随物体的形状、状态、位置和温度的改变而改变.【解答】解：冰的密度为0.9 X 103千克/米3,它表示每立方米冰的质量是0.9 X 103千克；质量是物体的一种属性，不随物体的形状、状态、位置和温度的改变而改变.故冰熔化成水后，状态改变了，质量不变•根据公式p =，可知当物体的质量不变时，体积和物体的密度成反比，冰熔化成水后，密度变大，体积变小.故答案为：质量；不变；变小.【点评】此题考查学生对密度和质量的理解与应用.13.某导体两端电压3伏，10秒内通过其横截面的电荷量为3库，这段时间内电流做的功为9焦, 通过它的电流为0.3 安.当该导体两端电压变为12伏时，它的电阻为10欧.【考点】电功的计算；欧姆定律的变形公式.【专题】应用题；欧姆定律；电能和电功率.【分析】知道导体两端的电压和通电时间以及通过横截面的电荷量，根据W=Ult=UQ求出这段时间内电流做的功，根据1=求出通过它的电流，再根据欧姆定律求出导体的电阻；电阻是导体本身的一种t性质，只与导体的材料、长度、横截面积和温度有关，与两端的电压和通过的电流无关.【解答】解：这段时间内电流做的功：W=Ult=UQ=3X3C=9J,通过它的电流：由1=可得，导体的电阻:10. 3A因电阻是导体本身的一种性质，与两端的电压和通过的电流无关,所以，当该导体两端电压变为12伏时，导体的电阻仍为10Q不变.故答案为：9；0.3 ；10.【点评】本题考查了电功公式、电流定义式和欧姆定律的简单应用，关键是知道导体的电阻与两端的电压和通过的电流无关.14•物块浸没在液体中，受到液体对它向上、向下的压力分别为15牛、5牛，其受到浮力的大小为10牛，物块所受浮力与重力的合力大小为12牛，它所受重力的大小为22牛•根据图示中轮船上的“吃水线”排列情况，可以判断：印度洋海水密度小于北冰洋海水密度（选填“大于”、“等于”或“小于”）.【分析】（1）浸没在液体中的物体，液体对物体向上的压强大于向下的压强，向上的压力大于向下的压力，物体受到向上和向下的压力差的作用，这个压力差就是物体受到的浮力；（2）有物体受到的浮力大于重力和物体受到的浮力小于重力两种情况，分别求出物重大小；（3）轮船都漂浮，受到的浮力都等于轮船受到的重力；得出了受到浮力的大小关系；由载重线知道排开水的体积的大小关系，再根据阿基米德原理分析河水和海水密度的大小关系.【解答】解：（1）物体受到浮力：F浮=F 向上—F向下=15N- 5N=10N（2）由题知，F 浮—G=12N或F 浮+G=12N 所以G=12N+F浮=12N+10N=22N（3）由于轮船在大西洋与印度洋都处于漂浮，则F浮=G,所以浮力相等；由图可知，轮船排开海水的体积：V印度洋> V 大西洋,由F浮=p液gV排可知，p印度洋v p大西洋.故答案为：（1）10；（2）22；（3）小于.【点评】本题考查了浮力产生的原因、力的合成、阿基米德原理、物体的浮沉条件，利用好轮船漂浮（F浮=6）是解此类题目的关键.15.某校物理兴趣小组在课外实践活动中，制作了一个测量质量的电子秤.如图是其结构原理图，它是由几个部分组成的电路：托盘、压力变阻器R （电阻值会随所受压力大小发生变化的可变电阻器）、定值电阻R）、显示质量大小的仪表V （实质是电压表）、电键、电源（电压保持不变）.使用时，闭合电键，当托盘上所放物体的质量越大，仪表V的示数也越大.①由上述信息可知：压力变阻器R所受压力越大时，通过它的电流越大，其阻值越小②若将显示质量大小的仪表V 并联在压力变阻器R两端，使用该电子秤时，会观察到的现象是量越大仪表V的示数越小，理由是压力越大，压力变阻器阻值越小，压力变阻器分压越小"q ■fL ItA专题厂应用题;定性思想；图析法；电路变化分析综合题.【分析】由图示电路图可知，压力变阻器与定值电阻串联，电压表测定值电阻两端电压，根据题意确定变阻器阻值与电阻的关系，然后应用串联电路特点与欧姆定律分析答题.【解答】解：①由图示电路图可知，压力变阻器与定值电阻串联，电压表与定值电阻并联；闭合电键，当托盘上所放物体的质量越大，仪表V的示数U越大，定值电阻阻值R不变，定值电阻两端电压：U=IR o变大，电路电流I增大，电路总电阻变小，压力变阻器R阻值减小；②将显示质量大小的仪表V并联在压力变阻器R两端，使用该电子秤时，托盘上所放物体的质量越大，压力变阻器阻值越小，压力变阻器分压越小，电压表示数越小.故答案为：①大；小；②质量越大仪表V的示数越小；压力越大，压力变阻器阻值越小，压力变阻器分压越小.【点评】本题是电路动态分析题，分析清楚电路结构是解题的关键，应用串联电路特点与欧姆定律即可解题.F与哪些因素有关，他们将体积相同的16•某小组同学通过实验研究物体浸没在水中时测力计示数球体A圆锥体B、正方体C和D挂在测力计下，浸没在水中，相应的测力计示数F如图（a）、（b）、（c）、（d）所示.（已知物体所受重力关系为：G=G=G C v G）（1）分析比较图（a）和（b）和（c）可得：浸没在水中的物体所受的浮力，与物体的形状无关（2）分析比较图（c）和（d）可得：浸没在水中的物体所受的浮力，与物体自身的重力无关__________________。
2016年上海市浦东新区中考物理一模试卷和答案
2016年上海市浦东新区中考物理一模试卷一、选择题（共16分）下列各题均只有一个正确选项，请将正确选项的代号用2B铅笔填涂在答题纸的相应位置上．更改答案时，用橡皮擦去，重新填涂．1．（2分）首先用实验测出了大气压强值的科学家是（）A．牛顿B．欧姆C．阿基米德D．托里拆利2．（2分）下列实例中，属于连通器应用的是（）A．吸尘器B．密度计C．锅炉水位计D．医用注射器3．（2分）下列物理量中，以科学家焦耳的名字作为单位的物理量是（）A．电阻B．电功C．电压D．电流4．（2分）下列家用电器正常工作时，电流最小的是（）A．空调B．微波炉C．热水器D．节能灯5．（2分）下列实例中属于增大压强的是（）A．图钉尖很尖锐B．书包背带较宽C．铁轨下铺设枕木D．穿滑雪板滑雪6．（2分）关于导体的电阻大小，下列说法中正确的是（）A．相同条件下，导体的电阻跟它的长度有关B．相同条件下，导体的电阻跟它的材料无关C．同一导体两端的电压越大，它的电阻越小D．通过同一导体的电流越小，它的电阻越大7．（2分）在如图所示的电路中，电源电压保持不变，闭合电键S电路正常工作。
过了一会儿，发现电路中有两个电表的示数突然变大。
若故障只出现在R1或R2上，其它元件均完好。
则（）A．一定是R1断路B．可能是R1短路C．一定是R2短路D．可能是R2断路8．（2分）如图所示的甲、乙两实心均匀正方体分别放置在水平地面上，它们对地面的压强相等。
现分别在两个正方体的上部，沿水平方向切去一部分。
以下判断正确的是（）A．若切去的质量相等，则甲被切去的厚度一定多B．若剩余的质量相等，则甲被切去的厚度可能多C．若切去的高度相等，则甲被切去的质量可能多D．若剩余的高度相等，则甲被切去的厚度一定多二、填空题（共26分）请将结果填入答题纸的相应位置．9．（3分）一节新干电池的电压为伏。
家中电灯与控制它的电键之间是连接的（选填“串联”或“并联”），用来测量用户消耗的电能。
上海2016年各区九年级物理一模电路故障题目集锦(含答案))
图 6 SLRVA2016年上海市各区九年级物理一模电路故障题汇总说明：本专题集锦了2016年上海九年级一模考试中物理学科各区题目中有关“电路故障判断”题，题目典型性强、代表面广、齐全（各区均有）、编排美观，有评分标准，价值较大，供教师与九年级的同学学习研究，对今年的中考练习具有指导意义。
1．（宝山）在图5所示的电路中，电源电压保持不变。
已知灯L 、电阻R 可能出现了故障，闭合电键S 后：① 若发现灯L 发光，则三个电表中示数一定等于零的是__________表。
② 若发现灯L 不发光，且两个电压表示数相等（都不为零），则故障是______________。
2．（崇明）在图5所示电路中，电源电压保持不变, R 1、R 2可能出现了断路故障，闭合电键S 后：（1）若观察到有两个电表有示数，则说明故障是 ； （2）若移动滑片时有电表示数发生了变化，则发生变化的一定是表。
3．（虹口）在图6所示的电路中，电源电压不变，电阻R 1、R 2可能发生了断路故障。
电键S 闭合后，三个电表中只有一个电表有示数，则故障可能是_________；接着，将电键S 断开，有一个电表的示数发生了变化，则故障一定是_________。
4．（嘉定）如图5所示电路中，电源电压保持不变。
闭合电键S 后，两个电表中只有一个电表有示数。
若电路中除了R 1、R 2外，其它电路元件均完好。
（1）电路中存在的故障可能是 。
（2）若将R 1和R 2交换位置，再次闭合电键后，两电表均有示数，则电路中的故障一定是 。
5．（闵行）如图7所示的电路中，已知R 1＞R 2。
当电键S 1从位置1改接位置2时，发现电流表的示数变小。
若电路中只有一处故障且发生在电阻上，则故障可能是 ；若电路中有两处故障且都发生在电阻上，则故障可能是 。
6．（普陀）在图6所示的电路中，电源电压保持不变。
由于电阻R 、灯图5V 2R LSV 1AV AR 1 SA 1R 2 P （图5）图6 R 1 SA 2VR 2 A 1图5VASR 1R 2 图7图 6SL ARV图5 VSL ARL 可能出现了故障，闭合电键S ，两电表只有一个有示数。
上海市黄浦区中考物理一模试卷
上海市黄浦区中考物理一模试卷姓名:________ 班级:________ 成绩:________一、本题共15小题，共35分.1～10小题，每小题给出的四个选项 (共15题；共39分)1. （2分） (2016八上·重庆期中) 日常生活中的“低声细语”、“引吭高歌”中的“低”、“高”指（）A . 音调B . 响度C . 音色D . 声音的频率2. （3分） (2018八上·无锡期中) 皮鞋擦过鞋油后，还要用鞋刷或软布反复擦几下，会越擦越亮，这是由于（）A . 反复擦可增加镜面反射效果B . 反复擦可增加漫反射效果C . 鞋油反光性能比皮革好，反复擦可使鞋油均匀分布，增加漫反射效果D . 鞋油的颜色比皮革鲜艳，可增加镜面反射效果3. （2分） (2017八上·临清期中) 下列物态变化现象中，吸热的是（）A . 秋天房顶上结霜B . 铁水被浇铸成工件C . 冰棒冒出“白气”D . 湿衣服晾晒后变干4. （3分）(2015·福州) 如图所示，电源电压不变，闭和开关S，当滑动变阻器滑片P向右移动时（）A . 电流表A1示数变小，电压表V示数变小B . 电流表A2示数变大，电压表V示数变大C . 电压表V示数与电流表A1示数比值不变D . 电压表V示数与电流表A2示数比值不变5. （2分）(2017·锦州模拟) 如图所示，条形磁铁置于水平面上，电磁铁与其在同一水平面上，右端固定并保持水平，当电路中滑动变阻器滑片P逐渐向左移动时，条形磁铁仍保持静止，在此过程中条形磁铁受到的摩擦力的方向和大小是（）A . 方向向左，逐渐增大B . 方向向左，逐渐减小C . 方向向右．逐渐增大D . 方向向右，逐渐减小6. （2分） (2018八下·雅安期末) 生活中的许多现象都与我们学过的物理知识有关，下列说法中正确的是（）A . 高压锅容易将食物煮熟，利用了沸点随气压的增大而减小B . 飞机机翼设计成“上凸下平”的形状，利用了流速越大气压越大的原理C . 汽车在水平地面上静止不动，地面对汽车的支持力与汽车对地面的压力是一对平衡力D . 用吸管将饮料吸入口中是利用了大气压强的作用7. （3分）(2019·嘉定模拟) 如图所示是滑轮的两种用法，下列说法中正确的是（）A . 甲是定滑轮，使用时可以省力B . 甲是动滑轮，使用时不能省力C . 乙是定滑轮，使用时不能省力D . 乙是动滑轮，使用时可以省力8. （2分）甲、乙两只盛有100℃水的容器，用细玻璃管相通，如图所示．如果不考虑水因蒸发而造成的损失，则当水温冷却到20℃时（）A . 甲、乙中水的质量均各自保持不变B . 甲中水的质量将略有增大C . 乙中水的质量将略有增大D . 以上三种情况都有可能出现9. （3分）有一体积为0.1m3的冰块漂浮在水面上（ρ冰=0.9×103kg/m3 ，ρ水=1.0×103kg/m3,g=10N/kg）,则该冰块（）A . 总重量是1×103NB . 浸入液面以下的体积是0.08m3C . 水上部分体积占总体积的1/9D . 受到的浮力是9×102N10. （2分） (2016九下·平昌期末) 滚摆运动过程中，每次上升的高度逐渐降低，对此以下说法中错误的是（）A . 滚摆运动到最高处时，动能为零B . 滚摆下落过程中重力势能转变成动能C . 滚摆运动过程中克服阻力作功，机械能不断减小D . 滚摆运动过程中它的重力势能不变11. （3分）(2018·市中区模拟) 图所示为初中物理课本中一些插图，关于这些插图的说法，正确的是（）A . 通过实验加推理可以得出真空不能传声B . 自动饮水机是利用连通器原理工作的C . 用水冷却发动机是因为水的凝固点较低D . 电铃是利用磁场对电流的作用工作的12. （3分）如图所示，关于电与磁的知识，下列说法正确的是（）A . 图（甲）：司南能指明方向是因为受到地磁场的作用B . 图（乙）：磁感线是磁场中真实存在的一些曲线C . 图（丙）：奥斯特实验说明电流周围存在磁场D . 图（丁）：该装置揭示的原理可制成电动机13. （3分） (2017八上·东光期末) 下列有关光现象的说法，正确的是（）A . 岸边景物在水中的倒影是光反射形成的B . 路边电线杆在地面上的影子是光反射形成的C . 电影幕布选用粗糙的布料，目的是让光发生漫反射D . 红色的牡丹花由于只吸收其它色光，反射红光，所以它看起来是红色的14. （3分）如图所示，一名运动员投掷铅球的过程示意图．铅球在b点离手，c点是铅球运动的最高点，不计空气阻力．在a到d的整个过程中，下列说法正确的是（）A . 在a到c的过程中，运动员对铅球做了功B . 在b到d的过程中，铅球的机械能先增加后减少C . 在c到d的过程中，铅球的重力势能减少D . 在a到d的过程中，铅球的运动状态在不断的改变15. （3分） (2018九上·莒县期末) 关于热机，下列说法正确的有（）A . 热机是将内能转化为机械能的工具B . 四冲程汽油机工作时，只有一个冲程对外做功C . 随着科学技术的日新月异，热机的效率可以达到100%D . 柴油机和汽油机在吸气冲程，吸进气缸的都是汽油混合器二、填空题（本题共4小题，共17分．请将答案写在题中的横线上或按 (共4题；共17分)16. （3分） (2017八下·路南期中) 运动员用力拉开弓，弓被拉弯，说明力能改变物体的________，松手后，拉弯的弓能将箭射出，说明力还能改变物体的________．17. （6分）(2017·中山模拟) 篆刻社团的小柯，对篆刻印章的石头的密度进行测量，相关过程及数据如图，则石头的密度为________g/cm3 ，再将它浸没在烧杯中的水里，石头受到的浮力为________N．18. （4分）(2017·泰州模拟) 如图所示，小明用一个滑轮组匀速提升重为200N的物体，物体在4s内上升2m的过程中，人所用的拉力为125N．此过程中，小明做的有用功是________J，拉力的功率是________W，滑轮组的机械效率是________．19. （4分）(2018·娄底模拟) 如图所示，双手轻轻捏住一张薄纸，将它放在下嘴唇底下，然后沿着纸片的表面用力吹气，纸片被“吹”了起来，这是因为纸片上表面的气体的流速比下面的要________，纸片上表面气体压强比下表面的要________（前两空选填“大”或“小”）．纸片所受向上的压力________（选填“大于”、“小于”或“等于”）向下的压力。
