净水器安装示意图
纯水机的安装示意图

纯水机安装示意图
1.把(除用真空密封包装的RO膜以外的)所有滤芯安装到位。
2.把自来水水源关闭,将不锈钢三通和进水球阀与自来水管接上,接着把进水球阀用二分软管与纯水机连上;纯水口接上鹅颈水龙头;储水压力桶(储水压力桶球阀开关状态:关闭)与主机接好;排污口接上二分管连到地漏口排污。
(不要安装RO膜,不要接饮水机。
)
3.所有管线、滤芯(除RO膜外)都装好后,打开自来水和进水球阀开关通水、插电,同时将鹅颈纯水水龙头打开,对安装好的滤芯冲洗二十分钟左右直到没有黑色水出为止,停止供水、供电。
4.安装RO膜,RO膜有黑色大密封圈的一端是在膜壳盖这头的(外面),一头带有两个黑色的小密封圈插入里面中间的纯水孔。
安装RO膜时一定要注意RO膜的位置不能反了,一定要在密封圈上涂抹润滑液,不能强行插入,也不能强行盖上RO膜壳盖,盖不上膜壳盖说明RO膜没安装好,需重新安装。
5.通水、通电,同时将鹅颈纯水水龙头打开,(储水压力桶球阀开关状态:关闭),对RO膜进行四十分钟左右的冲洗,完了以后停止供水、供电。
6.通水、通电,打开压力储水桶开关,同时将鹅颈纯水水龙头关闭,待压力储水桶存满水后,停止供水、供电,把压力储水桶内的第一桶水放掉不要饮,用于其它。
净水器安装注意事项

外观
前置过滤器
中央软水器
嵌入式净水器
厨下式净水器
壁挂式净水器
立式净水器
安装示意图-前置、中央净水/软水机安装示意图
安装示意图-嵌入式净水器安装示意图 嵌入式净水器安装前需检查嵌入孔尺寸是否合适。
安装示意图-厨下式(RO机)
双水产品安装示意图(无罐)
单水产品安装示意图(带罐)
水压力低于0.2MPa,需要加装增压泵。
3. 安装龙头时如需在水槽上开孔,开孔尺寸范围一般在14-25mm。
用户咨询的一些问题
4. 为什么RO净水器会有废水排除?
反渗透净水器的理论过滤精度比超滤、微滤技术过滤精度高。微滤和超滤不会产生废水, 但不能滤除水中的溶解性固体等。反渗透净水器在出纯水的同时,会将自来水中的细菌、病毒 、重金属等有害物质、可溶性固体随着浓缩水排出,可以有效的防止反渗透膜的浓差极化和早 期堵塞。所以反渗透净水器在正常工作时,有纯水和废水同时排出,属于正常现象;
安装注意事项-橱柜开孔时选用合适的钻头
依进水管/排水管/电源线橱柜过孔位置及方向钻孔。 依据不同橱柜板材质选择相应钻头,石材钻孔时需加水润滑降温。
安装注意事项-不锈钢水槽开孔时注意开孔尺寸
龙头吊片
开孔尺寸参照说明书
注意:如果用户的水槽、灶台等地方不方便打孔安装水龙头,可考 虑使用挂板(龙头吊片)把水龙头固定到墙上。
安装注意事项-试机调试
1、通水、通电后,在机器制水过程中检测连接管路密封性,避免漏水。如有渗 漏情况,需现场解决。 2、首次使用净水机或更换滤芯后,需冲洗一段时间。 3、如机器有加热功能,需要等机器能正常制水、出水后,在开启加热的功能, 防止加热体干烧。 4、指导用户如何使用,参照说明书讲解按键及面板显示功能,告知滤芯更换周 期,提醒用户机器增压泵工作中会出现声音为正常现象。
海尔施特劳斯U3净水器安装指南

8.2把机器固定在 支架上,若未卡到 位,打开外盖按此 位置重新卡到位;
出水
进水
8.3用3/4转换接头 将前置过滤器出水 管连接到进水阀上; 用快速接头将出水 龙头水管连接到出 水阀上;
8.4将电源线和龙 头电线连接到机器 上;
安装步骤
安装示意图
安装步骤
9 通电试机:
8.1打开水 龙头开关, LED指示灯 为蓝色;
• 一直显示蓝色表示机器正常运转 • 蓝色闪烁表示滤芯快要用完(10%剩余提醒) • 一直显示红色表示滤芯已用完,机器已停止使用
MAZE –T 滤芯
• 向用户展示机器,并说明如何更换滤芯,用户需自行更 换滤芯
前置活性炭滤 • 向用户说明如何更换前置过滤器活性炭滤芯,用户需自
芯
行更换滤芯
謝謝
8.2等水从水 龙头出来并且 持续两分钟, 以清洗滤芯
8.3检查所 有机器连接 处是否有漏 水
8.4关掉水龙头, 确认一秒钟后没 水再滴出
指导用户使用
三通阀
• 向用户说明三通阀位置 • 向用户说明如有漏水如何关闭三通阀
通电,试机;• 向用户说明出水龙头开关操作及解释LED指示灯用途
出水龙头和LED 指示灯
间
间
不能安装
正常安装
安装减压阀 不能安装
5 安装前置过滤器:取下水压表,在三通阀上装上前置过滤器(提前将
活性炭滤芯装入滤瓶中)
6 水盆或台面打孔:尽量利用水盆上现有的孔,若没有则需在水盆或台
面上打一个18mm的孔,用于安装水龙头,注意不要打坏台面,损坏其 他设备。
安装步骤
7 安装出水龙头;
7.1在水 7.2装在水 龙头上套 盆或台面 上LED指 的孔内; 示灯和垫 圈;

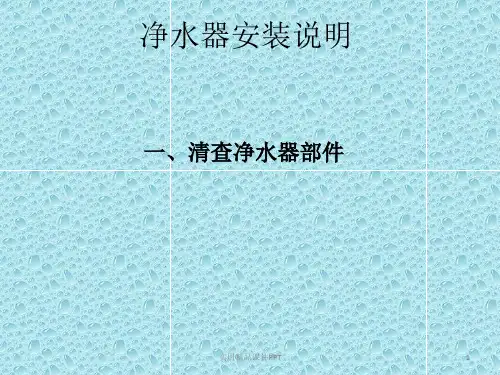

净水器安装说明
